使用説明書 DJControl Starlight HERCULES

*loading-circle-1DJMONITOR 32 2/8 - ユーザーズマニュアル

2. DJMONITOR 32 スピーカーキットを設置する................................................ 4

ヘッドフォン用ジャックを備えたテレビとの接続

左右オーディオ出力を備えた DVD プレーヤー/テレビとの接続

3. DJMONITOR 32 スピーカーキットを使用する................................................ 7DJMONITOR 32

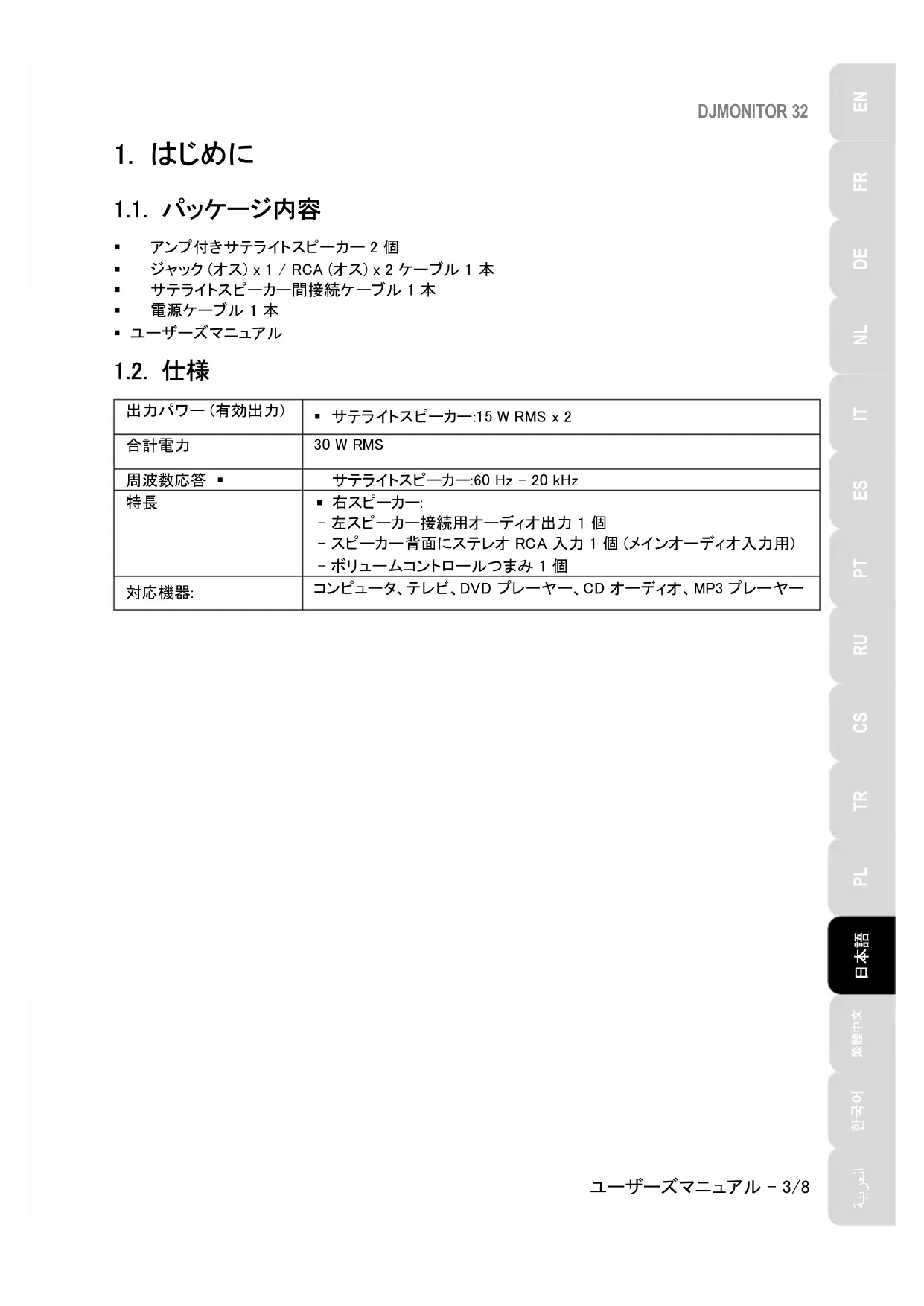

1.1. パッケージ内容 アンプ付きサテライトスピーカー 2 個 ジャック (オス) x 1 / RCA (オス) x 2 ケーブル 1 本 サテライトスピーカー間接続ケーブル 1 本 電源ケーブル 1 本

1.2. 仕様 出力パワー (有効出力) サテライトスピーカー:15 W RMS x 2

サテライトスピーカー:60 Hz – 20 kHz

- 左スピーカー接続用オーディオ出力 1 個 - スピーカー背面にステレオ RCA 入力 1 個 (メインオーディオ入力用) - ボリュームコントロールつまみ 1 個

コンピュータ、テレビ、DVD プレーヤー、CD オーディオ、MP3 プレーヤーDJMONITOR 32

4/8 – ユーザーズマニュアル 1.3. 推奨事項 - 落下を防ぐため、サテライトスピーカーは平らな場所に置いてください。 - 内部の部品の破損を防ぐため、スピーカーキットは絶対に開けないでください。 - このスピーカーキットは、温暖な環境での使用を想定して設計されています。 - 火災や放電の危険を防ぐため、スピーカーキットを次の場所に近づけないでください: - 雨または湿度、およびその他の液体 (水、化学薬品など)、ヒーター、ストーブ、およびその他 の熱を発する器具 (アンプを含む)、および直射日光。 - スピーカーキットに水滴や水がかからないようにしてください。 - 液体が入った容器 (コップ、花瓶など) をスピーカーキットの上に置かないでください。 - スピーカーキットを長期間使用しないときは、電源ケーブルを抜いてください。電源ケーブルを抜く ときは、必ずケーブルではなくプラグを持って引っ張ってください。 - コンセントに接続されたスピーカーキットの電源プラグは、必ずアクセスしやすい状態に保って

- クリーニングを行う前に、スピーカーキットを取り外してください。湿らせた布を使用してください。 エアゾールクリーナーは使用しないでください。 - スピーカーキットの電源プラグは電源のオンオフに使われるため、常にアクセスしやすい状態に

- マーキングは、スピーカーの背面に記載されています。

2. DJMONITOR 32 スピーカーキットを設置する

1. サテライトスピーカーを机の上に、モニターのどちらかの隣に置きます。この際、スピーカーは両壁

2. スピーカーを聴くポジションのほうに向け、このポジションから等距離に置きます。DJMONITOR 32

1. スピーカーキットに接続するオーディオソース (コンピュータ、テレビ、DVD プレーヤーなど) の電源

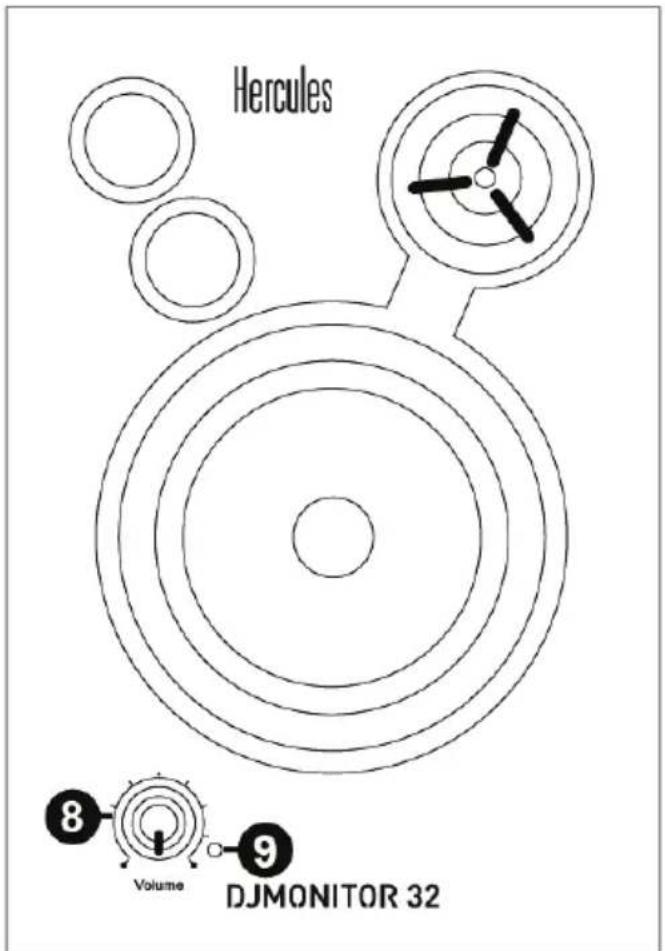

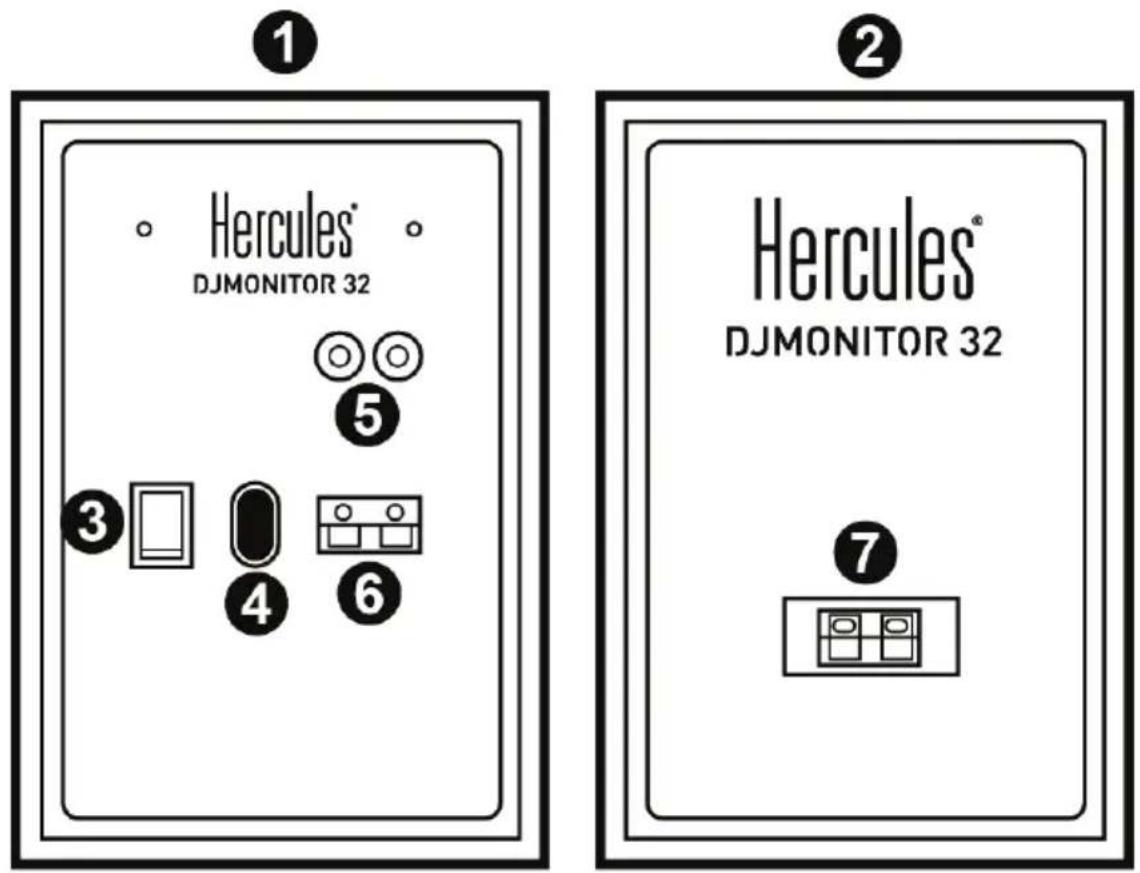

1: 右スピーカー 2: 左スピーカー 3: ON/OFF スイッチ 4: 電源コネクター 5: メイン入力用コネクター 6: 右サテライトスピーカー用コネクター 7: 左サテライトスピーカー用コネクターDJMONITOR 32 6/8 – ユーザーズマニュアル - 右スピーカー (コントロール付き) 8 : マスターボリューム コントロールつまみ 9 : 電源 LED

- 付属のジャック (オス)/ RCA (オス x 2) ケーブルを使って、スピーカーキットのメイン入力 (右 サテライトスピーカーの背面にある RCA コネクター) を、サウンドカードまたはコンピュータの マザーボードに搭載されたサウンドカードの、緑のフロントスピーカー用コネクターまたはフロント 出力用コネクターに接続します。

ヘッドフォン用ジャックを備えたテレビとの接続 - スピーカーキットのメイン入力 (右サテライトスピーカーの背面にある RCA コネクター) をテレビの ヘッドフォン用ジャックに接続します。

左右オーディオ出力を備えた DVD プレーヤー/テレビとの接

ジャック (メス)/RCA (オス x 2) ケーブルが必要です (付属していません。下の図 A を参照してください)。

1. ジャック (オス)/RCA (オス x 2) ケーブルを、ジャック (メス)/RCA (オス) ケーブルに接続します。

2. ジャック (メス)/RCA (オス x 2) ケーブルの白の RCA コネクターを、DVD プレーヤー/テレビの対応

するオーディオ出力端子に接続します。DJMONITOR 32 ユーザーズマニュアル – 7/8

3. ジャック (メス)/RCA (オス x 2) ケーブルの赤の RCA コネクターを、DVD プレーヤー/テレビの対応

3. DJMONITOR 32 スピーカーキットを使用する

1. 使用するオーディオソース (コンピュータ、テレビ、DVD プレーヤーなど) の電源を入れます。

2. スピーカーキットの電源ケーブル (4) をコンセントに接続します。

3. ON/OFF スイッチ (3) を「ON」にします。

4. マスターボリュームを調整します。DJMONITOR 32

© 2019 Guillemot Corporation S.A. 不許複製・禁無断転載。Hercules® は、Guillemot Corporation S.A. の登録商標です。それ以外の商標は、すべて、それぞれの所有者に帰属します。本書に記載の図は、 実際の装置と異なる場合があります。内容、デザイン、仕様は予告なく変更する場合が あり、国により異なる場合があります。

国内の電気電子機器のリサイクル法を遵守してください。 リサイクルのための廃機器の収集地点や廃棄方法についての詳細は、お住まいの地域の自治体まで お問い合わせください。 本書は保管しておいてください。色や装飾は変更する場合があります。 www.hercules.com
