VLS 056 RF SDD - 冰箱 VESTFROST - 免费用户手册

品牌	Vestfrost
型号	VLS 056 RF SDD
产品类型	医用疫苗冰箱，带冷冻室用于冰排
用途	储存疫苗（+2°C 至 +8°C）和冷冻冰排
电源	太阳能电池板（额定电压 18 V，额定功率 360 W，符合 IEC 61215）
压缩机	BD35K 101Z0211 10-45V
气候等级	0,1,2,3,4,6,8（环境温度 32°C）和 5,7（环境温度 43°C）
允许环境温度	+5°C 至 +43°C
尺寸（高 x 宽 x 深）	约 85 x 60 x 60 厘米
重量	约 40 公斤
疫苗室容量	约 56 升（估计值）
制冷剂	碳氢化合物（易燃）——数量见铭牌
主要功能	电子温度调节，直接太阳能供电，手动除霜，冷凝水排放
日常维护	每月清洁通风格栅，每日检查温度
除霜	手动，建议在早上（7点-9点）当霜层超过4-5毫米时进行
安全	请勿堵塞通风口，请勿在内部使用电器，请勿损坏制冷回路，请勿淋雨
备件	清单见说明书（压缩机、风扇、温度计等）——向授权售后服务部门订购
可维修性	由于使用易燃制冷剂，仅限合格人员维修

常见问题 - VLS 056 RF SDD VESTFROST

如何启动 Vestfrost VLS 056 RF SDD 冰箱？

连接太阳能电池板后，在环境温度43°C下等待约6天，使冰排冻结。在放入疫苗前，早上显示屏读数应为约+4°C。

疫苗室的理想温度是多少？

温度应保持在+2°C至+8°C之间。每天使用附带的温度计检查。

如何给冷冻室除霜？

切断冷冻室的电源，取出冰排，打开排水塞，放入一盆热水，等待30分钟，然后用塑料刮刀去除霜。擦干并重新装上排水塞，然后恢复电源。

如果压缩机不启动怎么办？

等待几分钟，因为压缩机可能需要多次尝试。检查太阳能电缆是否连接良好，保险丝是否熔断。如果问题仍然存在，请联系合格的技术人员。

如何清洁设备？

断开电源。使用热水加温和的无香味洗涤剂和软布。避免水进入控制面板。切勿使用研磨性产品。

我可以在冰箱内部使用电器吗？

不可以，除非制造商推荐，否则不得在储藏室内部使用任何电器，因为易燃制冷剂有火灾或爆炸风险。

设备应安装在哪里？

安装在干燥、通风良好、避雨且避免阳光直射的地方。环境温度应在+5°C至+43°C之间。底座与地面之间至少留出30毫米的空间。

推荐哪种类型的太阳能电池板？

符合E.003/PV01的2型太阳能电池板，额定电压18V，额定功率360W（标准条件下），性能保证25年（原始值的80%）。电缆截面应为6 mm²，最大长度20米。

如何排出疫苗室的冷凝水？

切断疫苗室的电源，取出疫苗，打开内部和外部的排水塞，在排水口下方放一个盆，清洁并擦干，然后重新装上排水塞并恢复电源。请在早上进行此操作。

出现故障或零件缺陷怎么办？

查阅说明书中的故障排除表。如有必要，联系授权的售后服务部门。始终提供设备的型号和序列号（在铭牌上）。

用户手册 VLS 056 RF SDD VESTFROST

作为该设备含有可燃性致冷剂，它是必不可少的，以确保制冷剂配管不被损坏。

标准EN378指定在其中您安装设备的房间必须有每8克的电器使用碳氢制冷剂的1立方米的体积。这是为了避免可燃气体/空气混合物在房间里的设备位于的在制冷剂回路泄漏的事件的形成。在您的设备中使用的制冷剂的量标在铭牌上。

警告：保持设备柜或内置结构通风口畅通无阻。

警告：不要使用制造商推荐之外的其它机械装置或其它手段加速解冻过程。

警告：不要损坏制冷系统。

警告：不要在冷藏室内使用电器，除非是制造商推荐的那种。

警告：不要将设备暴露在雨中。

警告：本产品不适合年幼的孩子使用，除非他们已由负责人员监督，确保他们能够安全使用本设备。

年幼的孩子应有人员监督，确保他们不玩弄设备。

警告：不要损坏制冷系统

警告：危险火灾或爆炸的危险。使用可燃性制冷剂。只能由经过培训的人员进行维修。

警告：请勿将爆炸性物质，如喷雾罐，在此设备中的易燃推进剂。

警告：定位电器时，确保电源线未被绊住或损坏。

警告：切勿在电器附近放置多个便携式电源插座或便携式电源。

内容

警告 2

内容 3

说明 4

操作指南 4

熟悉你的太阳能制冷机 VLS 026/056 SDD 5

装载设备 8

控制面板 9

太阳能板 9

保养和清洁 10

除霜 11

冷凝水放泄 12

故障查寻 13

担保，零件和服务 14

接线图 16

电路图 18

处理 19

操作指南说明

太阳能制冷机系统的理念：

• 简单 · 安全 · 坚固
• 可靠

VLS 026/056 SDD 太阳能制冷机系统包括：

· 疫苗冰箱和水袋冰箱 - 太阳能板 - 太阳能板的安装设备 - 从太阳能板到太阳能制冷机的电缆线

VLS 026/056 SDD 是一种疫苗冰箱和一台冰箱。它有一个用于疫苗储存的隔间

（+2°C 至 +8°C），配备1个篮子和

一个储藏室和冷冻室水包。

只要正确地安装设备，遵循简单的保养常规，本设备可以运转很多年，不会出故障。

压缩机要求太阳能板能提供电能超过一定的启动量才能开动。一旦开动，压缩机可以使用低于开动时的能量消耗运行。压缩机可能需要尝试开动几次后才会开始运转。所以请耐心一点！

在气候环境多变的日子，压缩机可能会开动和停止多次。

太阳能制冷机的噪音很小，噪音主要来自冷却压缩机的风扇。

压缩机几乎没有噪音。风扇比压缩机早开动一会，晚停止一会。

温度是在产品出厂时设置的，不能由非授权人员调整。

提供设备时包括篮架，一定要使用这些篮架储存。

PQS Code	Model	PQS Performance specifications	Specification reference:	PQS Independent type-testing protocol Product verification protocol:
E003/091 VLS	026RF SDD E003	3/RF05.4	E003/RF05-VP.4
E003/092 VLS	056RF SDD E003	3/RF05.4	E003/RF05-VP.4

熟悉你的太阳能制冷机 VLS 026/056 SDD

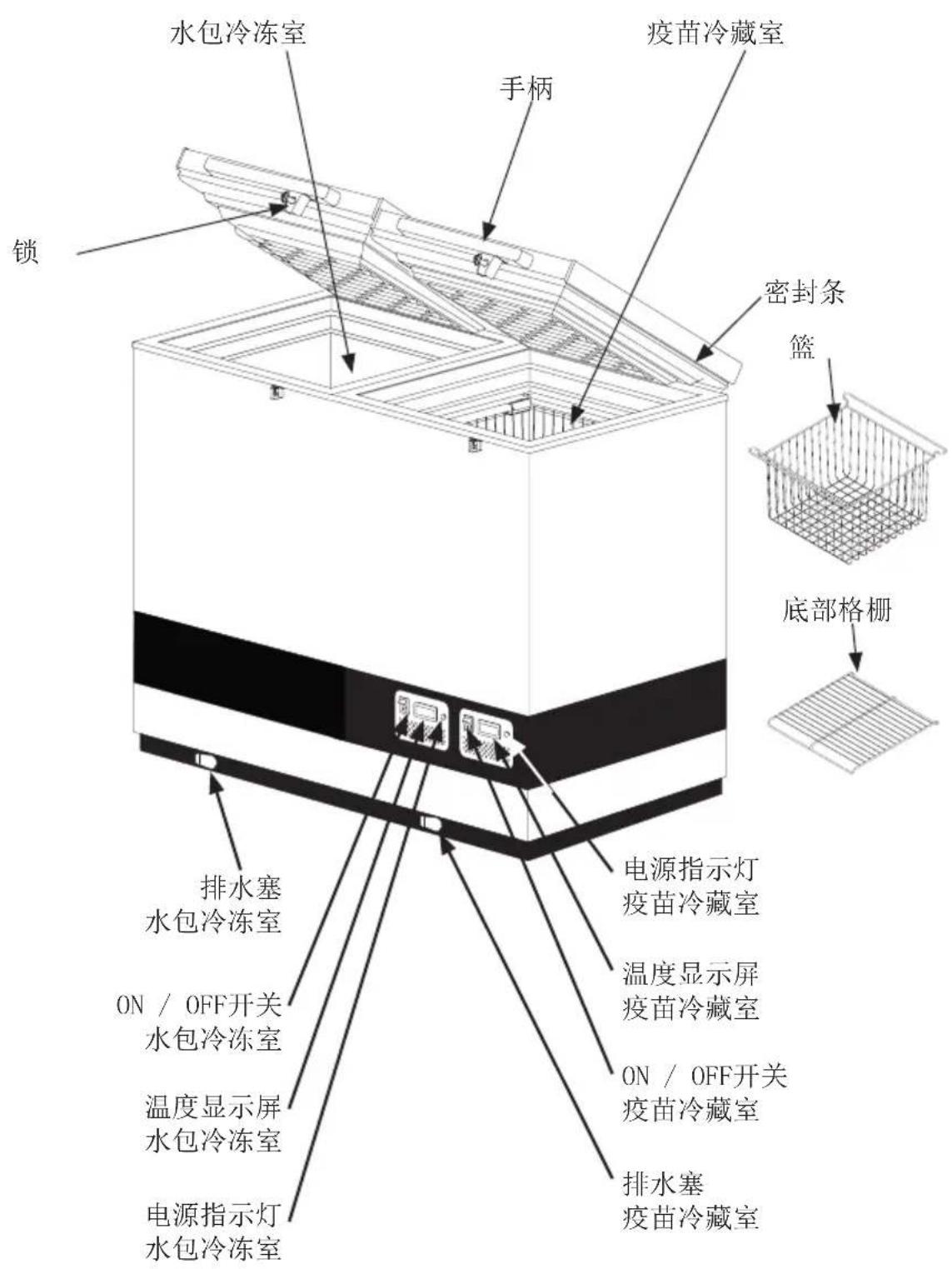

图1

包装和打开包装

放置

将设备安装在干燥、通风良好的地方。避免将设备安装在热源附近或阳光直接照射的地方。EN378标准规定，安装设备的房间里，设备每使用8克的R600a制冷剂应具备1立方米的容积，以避免在制冷剂循环漏气时形成可燃性气体混合物。使用的制冷剂数量在铭牌上注明。

将设备放置在地面上并确保其平整。

室温

本设备是按最大/最小的环境温度在 +5°C 到 +13°C 时疫苗室产生最佳温度水平而设计和调整的。

注意：设备不应放置在环境温度为 +5°C 以下的地方。

气候等级标示在铭牌上。

气候类型：

0, 1, 2, 3, 4, 6, 8 = 环境 32°C

气候类型：

5 和 7 = 环境 43°C

可调节脚

通过向上或向下拧紧可调节脚，将器械调平。

如果要将器械置于柔软的平面（例如，地板或地毯）上，最好每隔一段时间核查器械是否仍处于水平状态，因为器械的重量可能会将平面下压。

图2

空气流通

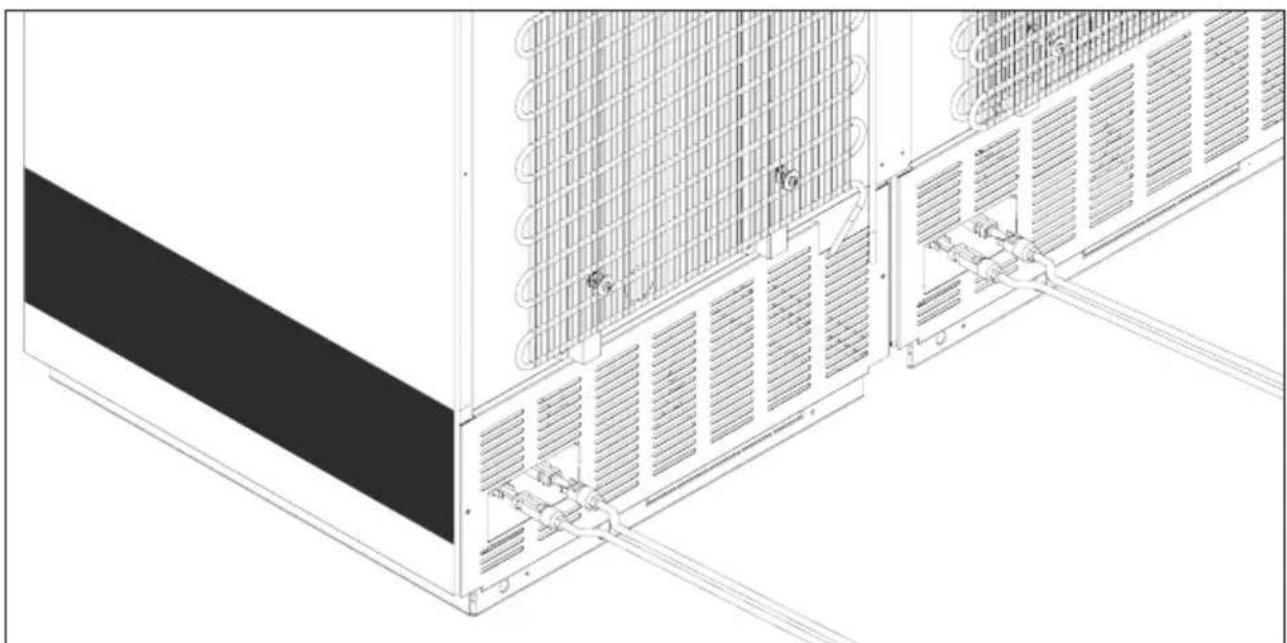

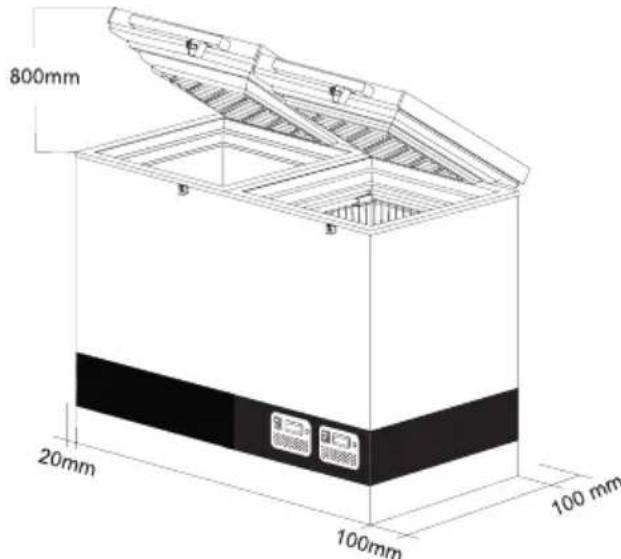

设备通风良好，上下和周围的空气能够畅通无阻地流通非常重要。下列图3显示如何能够确保必要的空气流通。

图3

设备的基座和地面之间应有最少 30mm 的间隙。

设备的通风开口和内置结构应保持清洁。

注意：格板应能自由接近，无阻碍。

打开包装

打开设备包装，检查设备是否受损。如果你发现设备受损，应通告你的监察员。

安装和启动

安装

按照表格1连接太阳能板和设备，表格1上注明有电缆线的长度和规格。

标准电缆尺寸和长度：6平方毫米和20米。

太阳能电池板的粗双绞线（蓝色和红色）必须通过背面的孔插入压缩机室，见图4。

启动之前将设备彻底清洁干净。

表格1

[mm2]	AWG
2,5	[ Gauge ]	[m]	[ft]
4	12	8	26
6	10	13	42
10	8	20	65
		32	105

启动

设备装载疫苗冰包前，整流器必须冷冻。在环境温度为43°C的地方，冷却时间大约为5-7天。

当温度调节器显示屏上的早晨温度约为+4°C时，设备装载疫苗就绪。检查篮架上部的温度，其温度应在+2°C和+8°C之间。

疫苗应放置并安排在篮架里，参见第6页。

应随时通过温度调节器监控疫苗室的温度，其温度应在+2°C和+8°C之间。

本温度是产品出厂时设置的，不应由非授权人员调整。

图3

装载设备

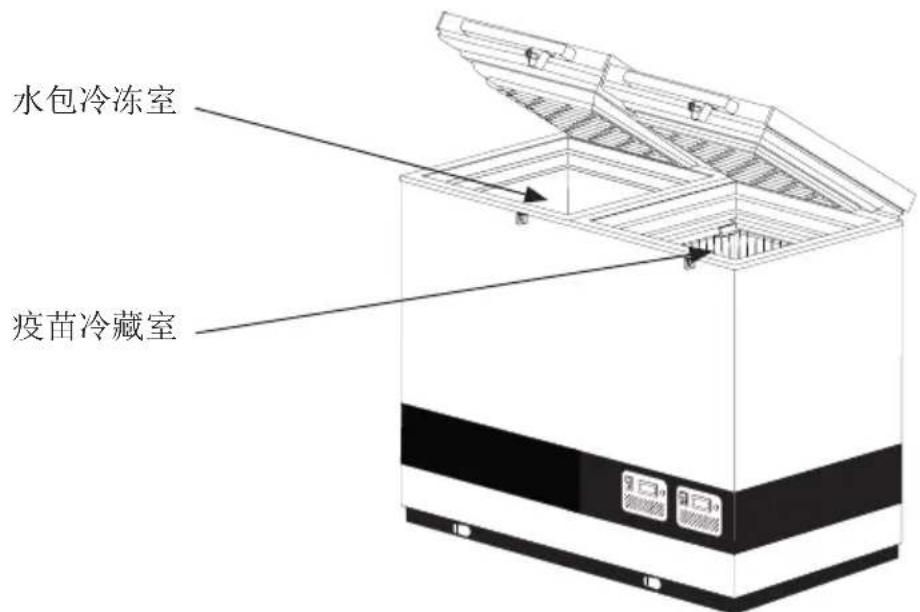

图4

装载疫苗

当疫苗室的温度稳定下来时，即温度在 +2°C 至 +8°C 之间，压缩机停止并再次启动时，便可以装载疫苗了。疫苗应放置在疫苗篮内。（图5）

为了确保空气流通，并防止疫苗温度过低，必须避免直接接触内壁。疫苗篮内的疫苗不得高于篮筐顶部。

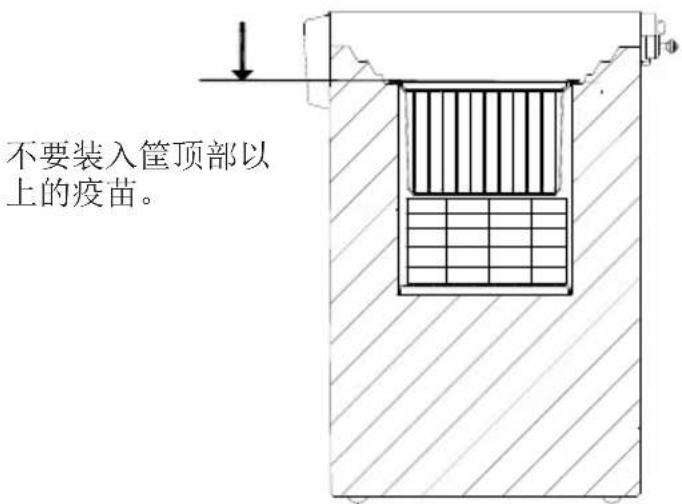

图5

冷冻水包装：

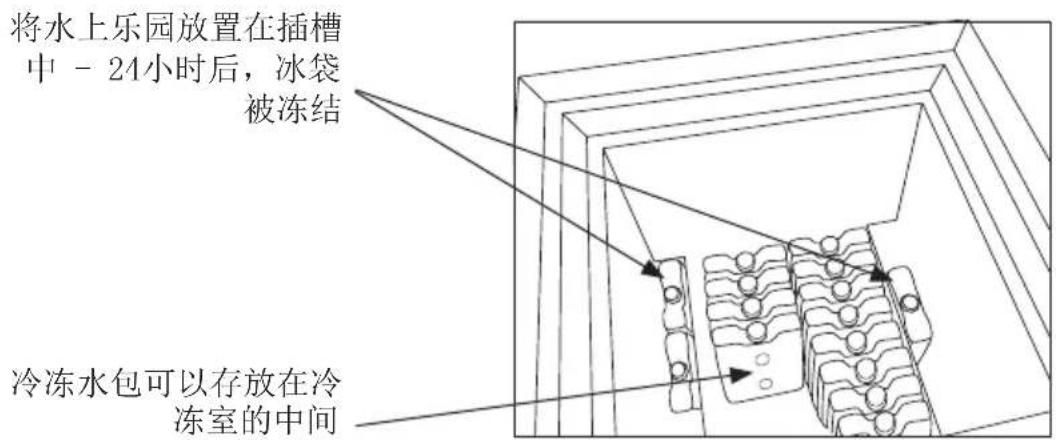

图6

控制面板

图7

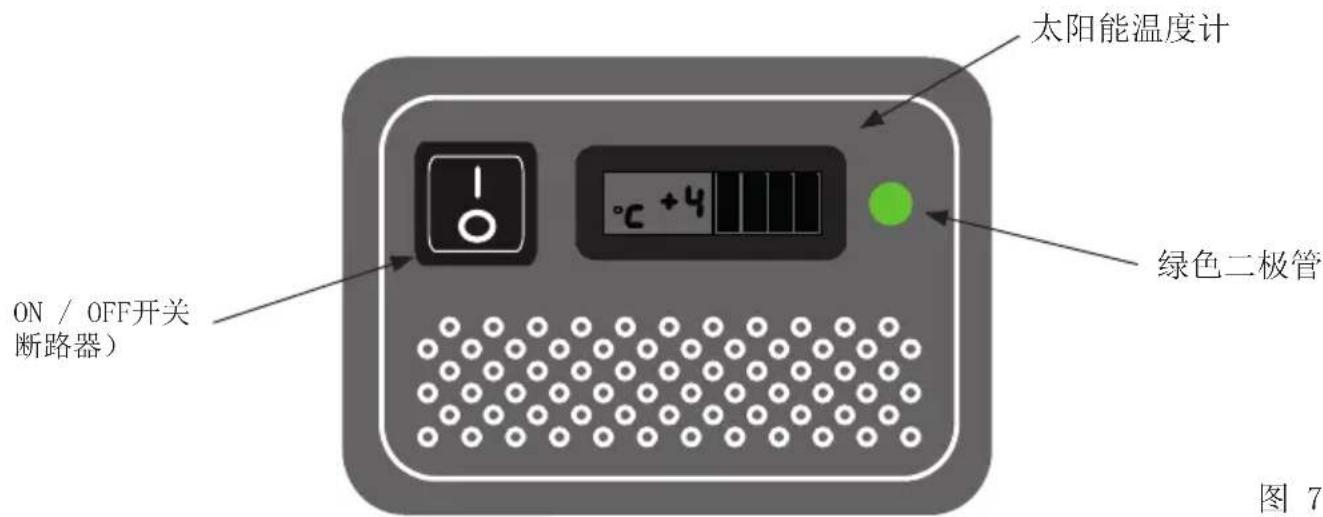

绿色指示灯表示有电。

太阳能板

放置

太阳能板应始终安装在牢固的屋顶上，或者栏杆上，安全且易于接近（不对公众开放）。

太阳能板的安装应始终按照供应商的说明进行，采用厂商提供的或推荐的螺丝和装配件。

不要将太阳能板安装在建筑物、树木等阴影处。太阳能板的表面应直接面向太阳。

规格

表格2提供了太阳能板的规格。

表格2

類型。: 2型根據 E003	/PV01直 接驅動。
額定电压: 18V
額定电源: 360W (标准	测试条件)
每行平行安装模块的 数量:	2个平行阵列 4个并联模块 排列
担保: 最少2年
设备表现担保: 25年	(至原始值的 80%)
证书: UL, TÜV 或符合	IEC 61215要求。

保养和清洁

太阳能制冷机的保养

日常保养 VLS 026/056 SDD:

日常维护：

疫苗室温度应当随时通过温度调节器早晚进行监察。注意，设备中的疫苗不能冷冻。

温度是产品出厂时设置的，不应由非授权人员进行调整。

请每天检查内部盖子是否放置妥当，盖子和设备装配是否紧密。

月保养：

清洁冰箱每月一次上栅格板的背面侧。

年保养：

检查电气连接和元件，每年最少清洁一次，如有必要清洁多次。

太阳能板的保养

周保养

每周为太阳能板除尘一次，或者根据需要除尘。清洁应当用水进行。

每月维修：

避免阴影：应定期监控阴影，不要让其像新栽的参天大树那样生长，因为这会减少能量。

由系统生成。

年保养：

检查电气连接和元件，每年至少清洁一次，如有必要可多次清洁。由于存在火灾危险，必须清除灰尘和污垢。

检查渗透和褐变现象。应检查布线以确保其安全。

检查安装硬件，确保其状况良好，并确保接地连接连续。

检查接线盒，确保接线盒内无积水，盖子密封完整，连接和夹紧装置完好无损。

检查接线盒，确保接线盒内无积水，盖子密封完整，连接和夹紧装置完好无损。

安装2周后应重新紧固所有螺栓和螺母，之后每年紧固一次。

清洁

清洁前应切断电源。

清洁设备的最佳方式是使用热水加少量不含芳香剂的清洁剂。绝对不要使用研磨性清洁剂。使用柔软的布蘸取干净的水，彻底擦干。重要的是防止水流入控制板。

盖子周围的密封条应定期清洁，以防止褪色并延长使用寿命。用干净的水清洁密封条后，检查其是否仍然密封。

如果设备一段时间不用，应关闭设备，切断电源，排空设备，清洁内部，打开盖子通风，以防止产生异味。

除霜

存储的水包和空气中的水分将逐渐导致冷柜内部结霜和结冰。薄薄的一层霜和冰并不会影响冷柜的性能，但过厚的冰层可能会导致冰柜无法令人满意地冷却水包。可使用塑料刮板去除少量的松散冰霜。

请勿使用电气设备或尖锐物体，因为它们可能会损坏电器内部。

当冰霜层的厚度超过 4-5 毫米时，应对冷柜进行彻底的除霜。

除霜应在早晨 7 点至 9 点进行，就在太阳光照即将恢复足够强之前，启动压缩机并运行制冷系统。

请按照下列步骤进行：

1. 关闭 ON/OFF 按钮断开电源。重要提示！仅关闭冷柜的电源。（见图 8）2. 从冷柜内取出所有水包，放入空蓄冷箱或适当包裹，以使它们尽可能保持低温。3. 使冷柜的盖子保持打开。4. 打开两个放泄塞。一个位于冷柜内部，另一个位于电器左前方。5. 在除霜水放泄孔下放置一个托盘。6. 将一盆热水（但不是开水）放在冷柜内，盖上冷柜盖，大约 30 分钟后，用塑料刮板铲松结霜。

7. 为了避免在除霜过程中将地板弄湿，建议时常检查除霜水盘，同时应盖好除霜排水管周围的地板，防止冰屑飞溅。当所有冰霜融化后，用水以及中性无香清洗剂清洁机柜内壁以及盖子、盖子垫片和机柜外壁。使用软布擦干冷柜，确保清洁后没有残留的水分。8. 重新装回内部和外部放泄塞，检查盖子垫片有无缺损。9. 按下 ON/OFF 按钮重新接通电源。10. 验证水包无泄漏，然后将其放回冷柜。开启大约 5 分钟之后，按照说明放置水包。关闭盖子。

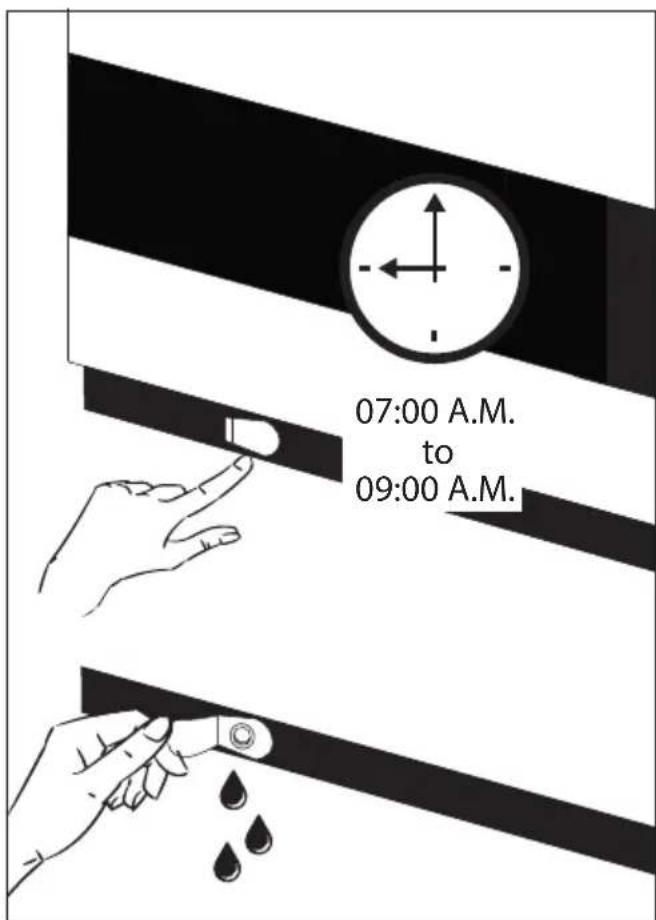

图 8

冷凝水放泄

由于空气中的水分与疫苗柜内的冷表面接触，预计内衬层的侧壁将会出现冷凝水。冷凝水汇集在底部，需要定期从这里排出。如果疫苗柜底部布满冷凝水，则应开始放泄/干燥操作。

如果存在下面的情况，冷凝水将会增多：

• 设备打开得过于频繁。
• 盖子未正确关闭。
• 盖子垫片受损。
• 水气含量过高。

冷凝水排放应在早晨7点至9点进行，就在太阳光照即将恢复足够强之前，启动压缩机并运行制冷系统。

请按照下列步骤进行：

重要提示！

排放冷凝水之前，必须将疫苗移到另一个正在运行的ILR或带有调温冰袋的蓄冷箱中。

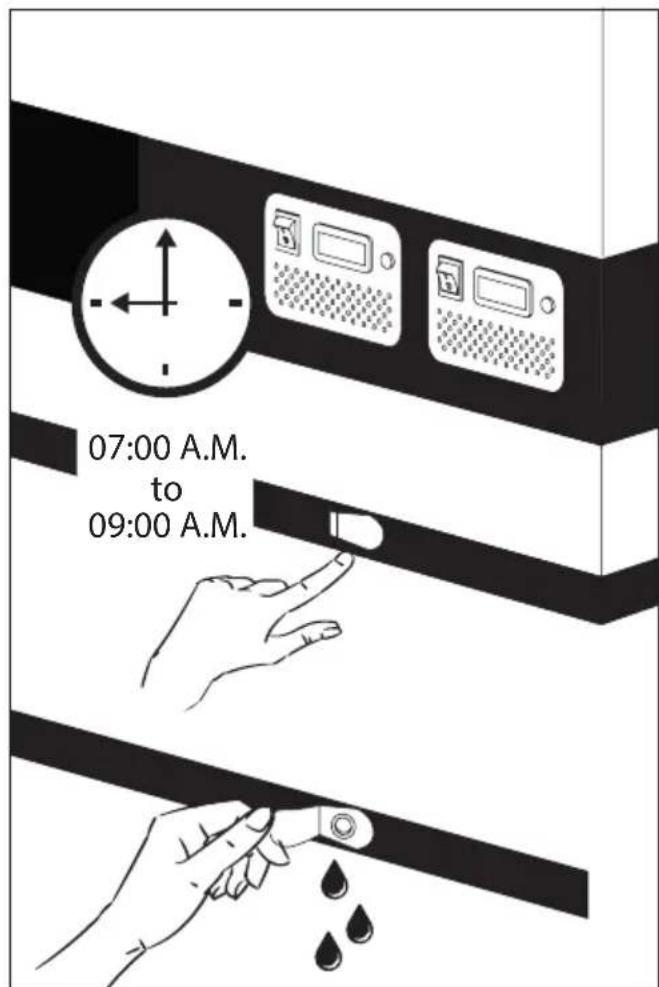

1. 关闭ON/OFF按钮断开电源。重要提示！仅关闭疫苗柜的电源。（见图9） 2. 打开两个放泄塞。一个位于冷柜内部，另一个位于电器右前方。 3. 在冷凝水放泄孔下放置一个托盘。

4. 小心地除去内衬上的所有冷凝水液滴和冰后，用水以及中性无香清洗剂清洁机柜内壁以及盖子、盖子垫片和机柜外壁。使用软布擦干疫苗柜，确保清洁后没有残留的水分。 5. 重新装回内部和外部放泄塞，检查盖子垫片有无缺损。 6. 按下ON/OFF按钮重新接通电源。 7. 当电器恢复到存储疫苗要求的安全温度2°C至8°C时，将疫苗整齐地放成几排并留出间隙。

图9

故障查寻

故障 可能的原因 补救
压缩机不运行, 冰包不冷。	耐心点,很可能压缩机几分钟内就会开动。	如果不开动,请检查下列情况:-检查电源是否接上,从太阳能板到设备的电缆线是否正常。-检查保险丝,若有必要进行更换。-如果上述情形正常,请给监察员打电话。
压缩机在运行中, 温度太高。	通风格板堵死。盖子关闭不妥。压缩机室风扇堵死或残损。安装设备的室内温度过高。	确保空气流通不受阻碍。确保盖子关闭适当。检查风扇是否运行,若不运行应当更换。参见:服务遮挡设备,使之不受直接的阳光照射,并确保室内更好的通风。
VLS024 SDD制冷机的温度过低。	要在数字控制器的低设置点 串接监事	调整
无温度显示。 太阳能	温度调节器功能不良。 更换太阳能温度	调节器。
绿色二极管无光亮 开关	已关闭保险丝烧毁二极管有缺欠	打开开关更换保险丝更换二极管

表格3

担保，零件和服务

质量担保免责条款

由于直接或非直接的不当操作，使用错误，保养不良，不正确的建筑、安装或连接产生的故障和损害，火灾，事故，雷电，电压变化或者其它电气干扰，包括不良保险丝或者主设备的故障不包括在本担保中。

由本公司批准的服务中心之外的其他人进行的修理，以及其它厂商可以证实的生产或者材料之外的原因造成的故障不包含在本担保中。

请注意，更改设备的结构，或者更换设备的部件将导致本担保和产品责任无效，并且设备不能合法使用。等级牌上注明的批准文字也将无效。

由买方发现的运输损坏主要由买方和批发商之间解决，也就是说，批发商应确保此类投诉得到解决，使买方满意。

在打电话寻求技术帮助之前，请先检查自己能否排除故障。如果你要求的帮助不在本担保范围内，也就是说，如果设备出现故障是因为保险丝断裂或操作不当，将向你收取因打电话寻求帮助而产生的费用。

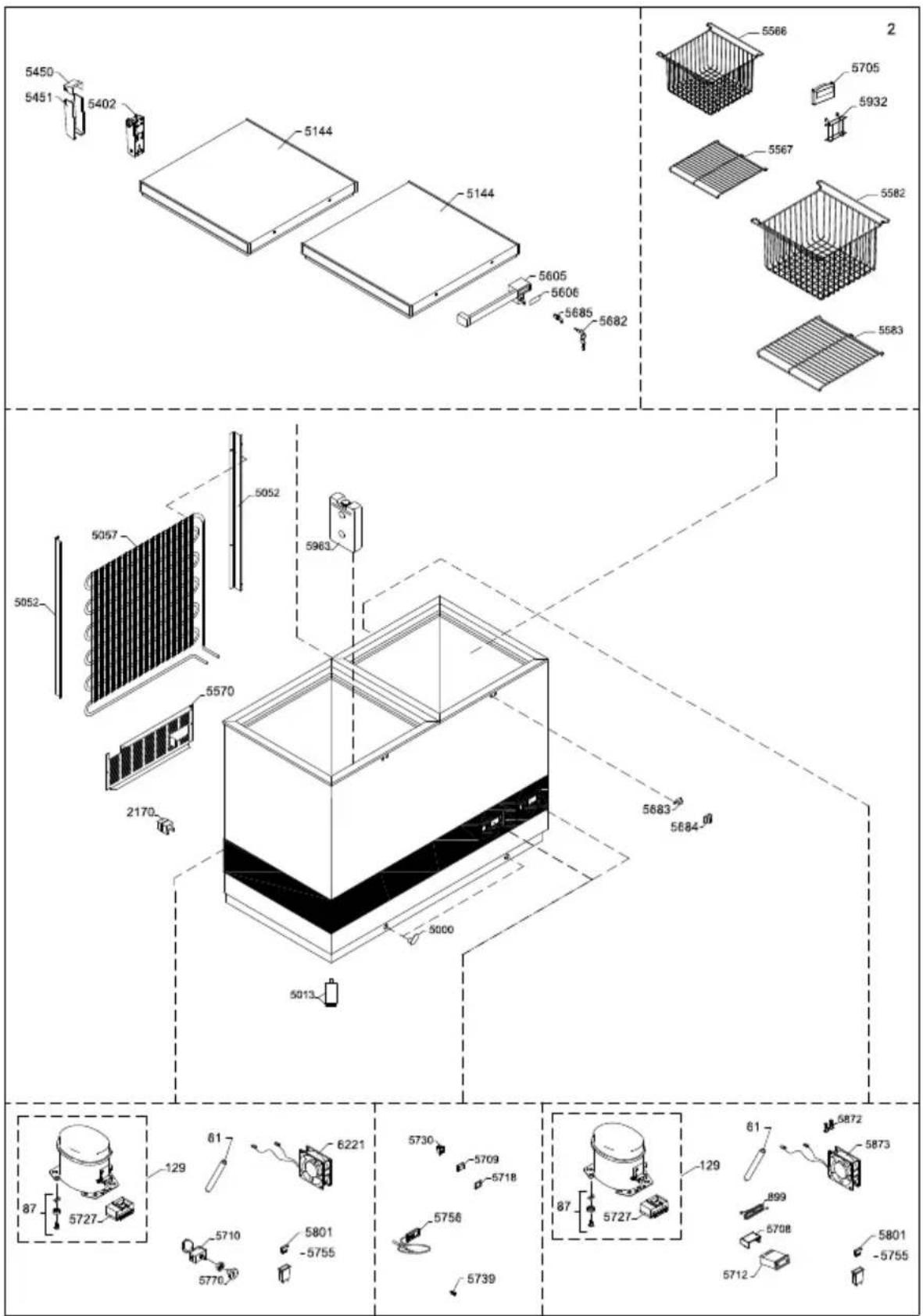

零件

订购零件时，请说明设备的类型、系列和产品号。这些信息标注在等级板上。等级板上有各种技术信息，包括类型和系列号。

图10

1006432 rev 02

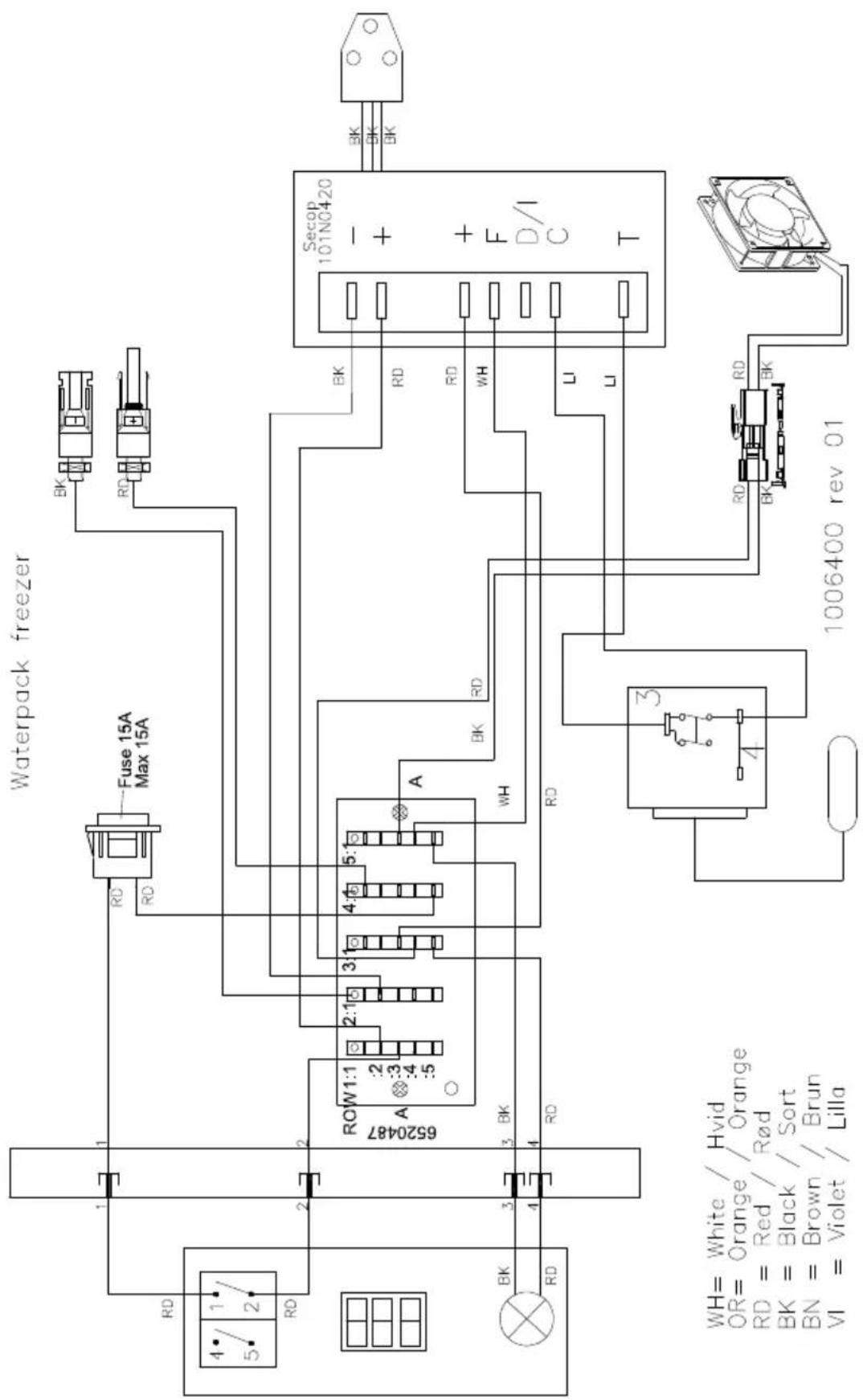

接线图

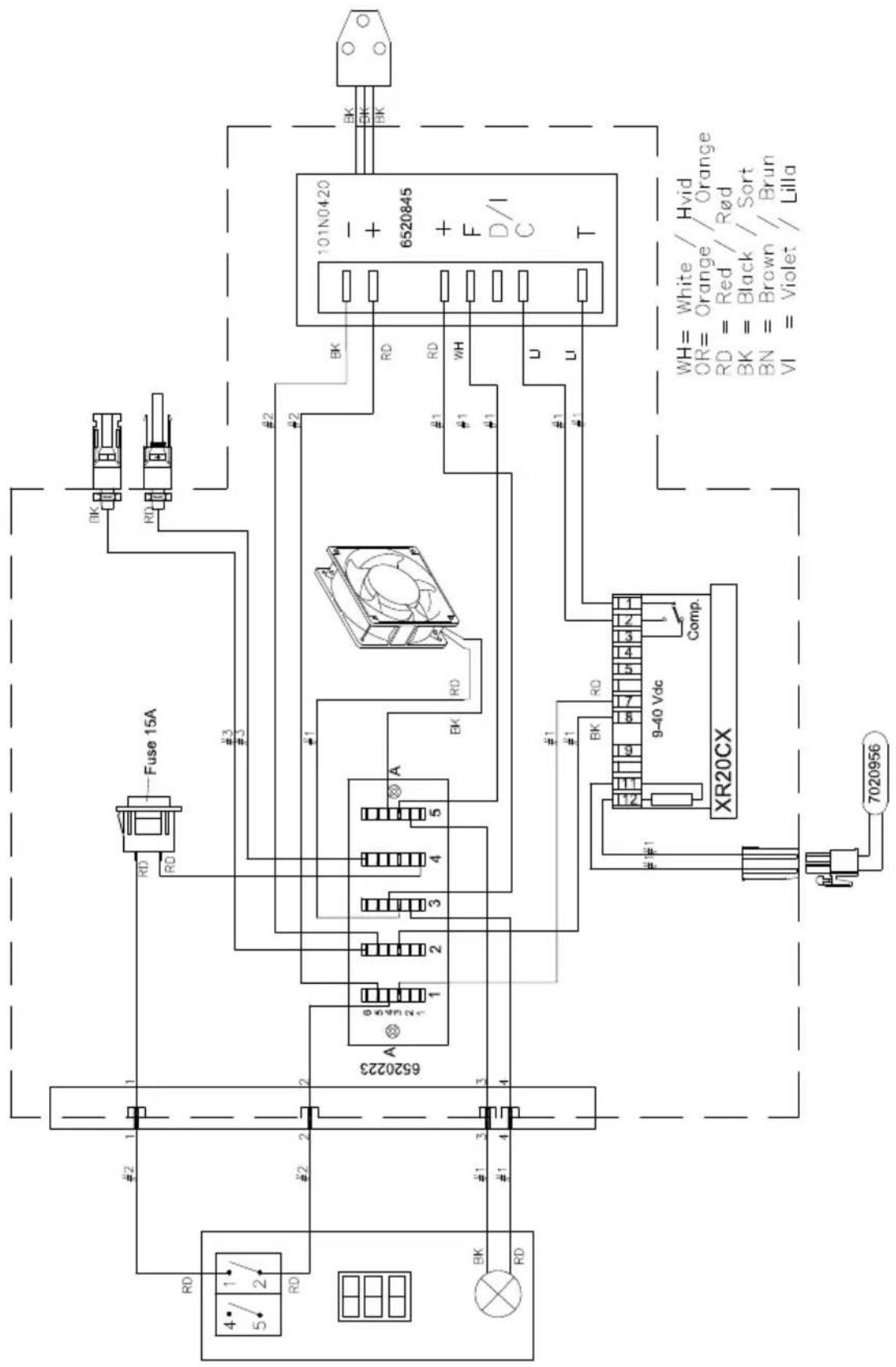

电路图

位置

物料号编

0061 0-6538001

0087 0-6038175

0129 8-036510214

08997020956

2170 0-A9301260103

物料名称

干燥器过滤，

底座配件，集，完整

器压35K101Z021110-45V

温包

距离片

排水塞子

可调脚

冷凝器配件

凝器结

无把手/活盖页

活页

活盖上部页

活盖底部页

篮 VLS024/HFK024

底部 矩24/HFK024

机网罩电

篮 VLS048/HFK048

底部 矩拨048/HFK048

扣手柄带锁

手柄嵌镶

键，置-2PC。

手柄止器闭

止器盖闭

与匙锁钥

温度装置监测

Dixell控制器的封面

封面摇杆开关挡板框架

温度器调节

子控制器RC VLS 056

子控制器RC VLS 026

臂开关盖摇

压缩机的启动装置

“开-关”开关

狀態指示燈

保险丝座

温度计，太阳能

恒温旋钮

保险丝15A

螺丝钉

风扇

温度计支架

晶元

风扇

冰箱

冰箱

处理

以下设备回收符号仅在欧盟国家有效。欧盟以外的国家的废物处置信息：如果要废弃产品，请与当地机构或经销商联系，获取正确的废弃方法。

对于欧盟的商业用户：如果你希望拆卸电气和电子设备，请和你的经销商和供应商联系，获取进一步的信息。

其它国家有关处理这些废物的信息，请与您当地政府机关或者销售商联系，询问处理的正確方法。

請注意電池的符號

與化學符號組合，並符合法令對涉及的化學元素的規定。
