VLS 056 RF SDD - Refrigerador VESTFROST - Manual de uso y guía de instrucciones gratis

Marca	Vestfrost
Modelo	VLS 056 RF SDD
Tipo de producto	Refrigerador de uso médico (vacunas) con compartimento congelador para contenedores de agua
Uso	Almacenamiento de vacunas (+2°C a +8°C) y congelación de contenedores de agua
Alimentación	Paneles solares (tensión nominal 18 V, potencia nominal 360 W, conforme CEI 61215)
Compresor	BD35K 101Z0211 10-45V
Clase climática	0,1,2,3,4,6,8 (ambiente 32°C) y 5,7 (ambiente 43°C)
Temperatura ambiente admisible	+5°C a +43°C
Dimensiones (Al x An x Pr)	Aprox. 85 x 60 x 60 cm
Peso	Aprox. 40 kg
Capacidad del compartimento de vacunas	Aprox. 56 litros (estimación)
Refrigerante	Hidrocarburos (inflamable) – cantidad indicada en la placa de características
Funciones principales	Regulación electrónica de temperatura, alimentación solar directa, descongelación manual, drenaje del condensado
Mantenimiento corriente	Limpieza mensual de la rejilla de ventilación, verificación diaria de la temperatura
Descongelación	Manual, recomendado por la mañana (7h-9h) cuando la capa de hielo supera 4-5 mm
Seguridad	No obstruir las aberturas de ventilación, no usar aparatos eléctricos en el interior, no dañar el circuito de refrigeración, no exponer a la lluvia
Piezas de repuesto	Lista disponible en el manual (compresor, ventilador, termómetro, etc.) – solicitar al servicio postventa autorizado
Reparabilidad	Reservada a personal cualificado debido al refrigerante inflamable

Preguntas frecuentes - VLS 056 RF SDD VESTFROST

¿Cómo poner en marcha el refrigerador Vestfrost VLS 056 RF SDD?

Después de conectar los paneles solares, espere aproximadamente 6 días a una temperatura ambiente de 43°C para que el lastre de hielo se congele. La temperatura leída en la pantalla debe ser de aproximadamente +4°C por la mañana antes de introducir las vacunas.

¿Cuál es la temperatura ideal para el compartimento de vacunas?

La temperatura debe estar entre +2°C y +8°C. Verifíquela diariamente con el termómetro suministrado.

¿Cómo descongelar el compartimento congelador?

Corte la alimentación del compartimento de congelación, retire los contenedores de agua, abra los tapones de drenaje, coloque un recipiente con agua caliente en el interior, espere 30 minutos, luego retire el hielo con una rasqueta de plástico. Seque y vuelva a colocar los tapones antes de restablecer la alimentación.

¿Qué hacer si el compresor no arranca?

Espere unos minutos, ya que el compresor puede necesitar varios intentos. Verifique que los cables solares estén bien conectados y que el fusible no esté fundido. Si el problema persiste, contacte a un técnico cualificado.

¿Cómo limpiar el aparato?

Desconecte la alimentación. Use agua caliente con un detergente suave no perfumado y un paño suave. Evite que el agua penetre en el panel de control. Nunca use productos abrasivos.

¿Puedo usar aparatos eléctricos dentro del refrigerador?

No, no use ningún aparato eléctrico dentro de los compartimentos de almacenamiento, a menos que sean recomendados por el fabricante, debido al riesgo de incendio o explosión relacionado con el refrigerante inflamable.

¿Dónde instalar el aparato?

Instálelo en un lugar seco, bien ventilado, protegido de la lluvia y la luz solar directa. La temperatura ambiente debe estar entre +5°C y +43°C. Deje un espacio de al menos 30 mm entre la base y el suelo.

¿Qué tipo de paneles solares se recomiendan?

Paneles tipo 2 según E.003/PV01, tensión nominal 18 V, potencia nominal 360 W (condiciones estándar), con garantía de rendimiento de 25 años (80 % del valor original). Los cables deben tener una sección de 6 mm² para una longitud máxima de 20 m.

¿Cómo evacuar la condensación del compartimento de vacunas?

Corte la alimentación del compartimento de vacunas, retire las vacunas, abra los tapones de drenaje interno y externo, coloque un recipiente debajo del desagüe, limpie y seque, luego vuelva a colocar los tapones y restablezca la alimentación. Realice esta operación por la mañana.

¿Qué hacer en caso de avería o pieza defectuosa?

Consulte la tabla de búsqueda de averías en el manual. Si es necesario, contacte a un servicio postventa autorizado. Indique siempre el tipo y número de serie del aparato (en la placa de características).

MANUAL DE USUARIO VLS 056 RF SDD VESTFROST

Puesto que el aparato contiene un refrigerante de hidrocarburos, por favor, consulte la lista de directrices que figura más abajo.

La cantidad y el tipo de refrigerante usado en su aparato se indica en la placa de datos.

La Norma EN378 establece que el local en el que Ud. instale su aparato deberá tener un volumen de 1 m³ por 8 g de refrigerante de hidrocarburos usado en los aparatos. El objetivo es evitar la formación de mezclas de aire/gas inflamable en el local donde está situado el aparato, en caso de un escape en el circuito del refrigerante.

ADVERTENCIA:

Mantenga las aberturas de ventilación de la caja del aparato o de la estructura integrada libres de obstrucciones.

ADVERTENCIA:

No utilice dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación que no sean los recomendados por el fabricante.

ADVERTENCIA:

No dañe el sistema del refrigerante.

ADVERTENCIA:

No utilice aparatos eléctricos bajo el compartimento de almacenamiento de alimentos del aparato, a menos que sean del tipo recomendado por el fabricante.

ADVERTENCIA:

No se debe exponer el aparato a la lluvia.

ADVERTENCIA:

Consejos y advertencias de seguridad. Este aparato puede ser utilizado por niños a partir de 8 años y por personas con limitaciones físicas, sensoriales o psíquicas, o que carezcan de experiencia y conocimientos, siempre y cuando sea bajo la supervisión de una persona responsable de su seguridad o que les haya instruido en el uso correcto del aparato siendo conscientes de los daños que se pudieran ocasionar.

ADVERTENCIA:

No dejar que los niños jueguen con el aparato.

ADVERTENCIA:

La limpieza y el mantenimiento rutinario no deben encomendarse a los niños a menos que sean mayores de 8 años y lo hagan bajo supervisión.

ADVERTENCIA:

No guarde sustancias explosivas, tales como latas de aerosol con un propelente inflamable en este electrodoméstico.

ADVERTENCIA:

Peligro de incendio o explosión si se usa refrigerante inflamable. Solo debe ser reparado por personal capacitado.

ADVERTENCIA:

Al colocar el aparato, asegúrese de que el cable de energía no esté atascado o dañado.

ADVERTENCIA:

No ubique tomas de corriente portátiles o suministros de energía portátiles en la parte trasera del aparato.

ADVERTENCIA 2

Introducción 4

Instrucciones de manejo 4

Conozca a fondo su VLS 026/056 SDD ....5

Ubicación y desembalaje 6

Instalación y puesta en marcha 7

Carga del aparato 8

Panel de control 9

Paneles solares 9

Mantenimiento y limpieza 10

Descongelar 11

Drenaje del agua de condensación 12

Corrección de fallos 13

Garantía, repuestos y servicios 14

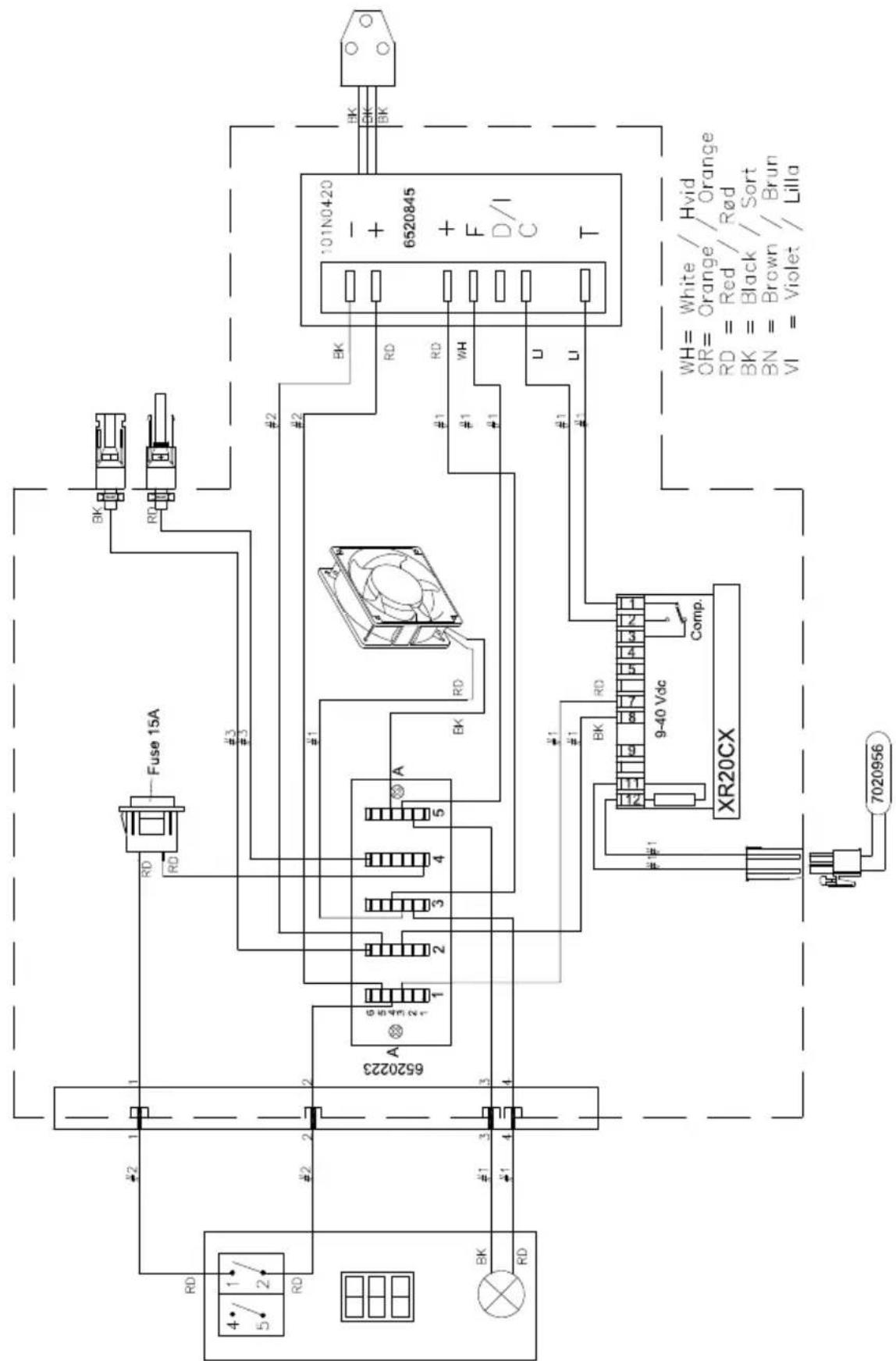

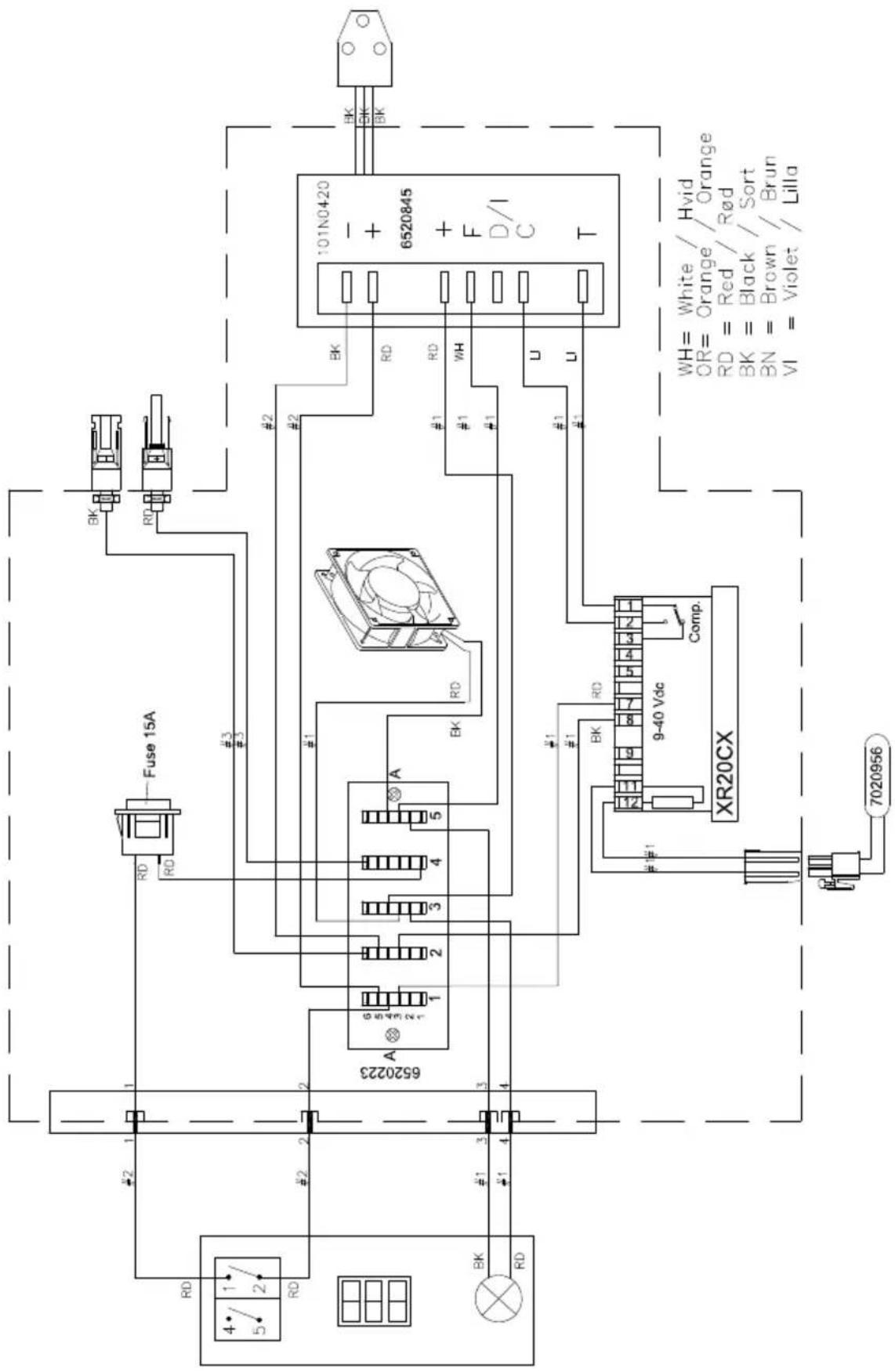

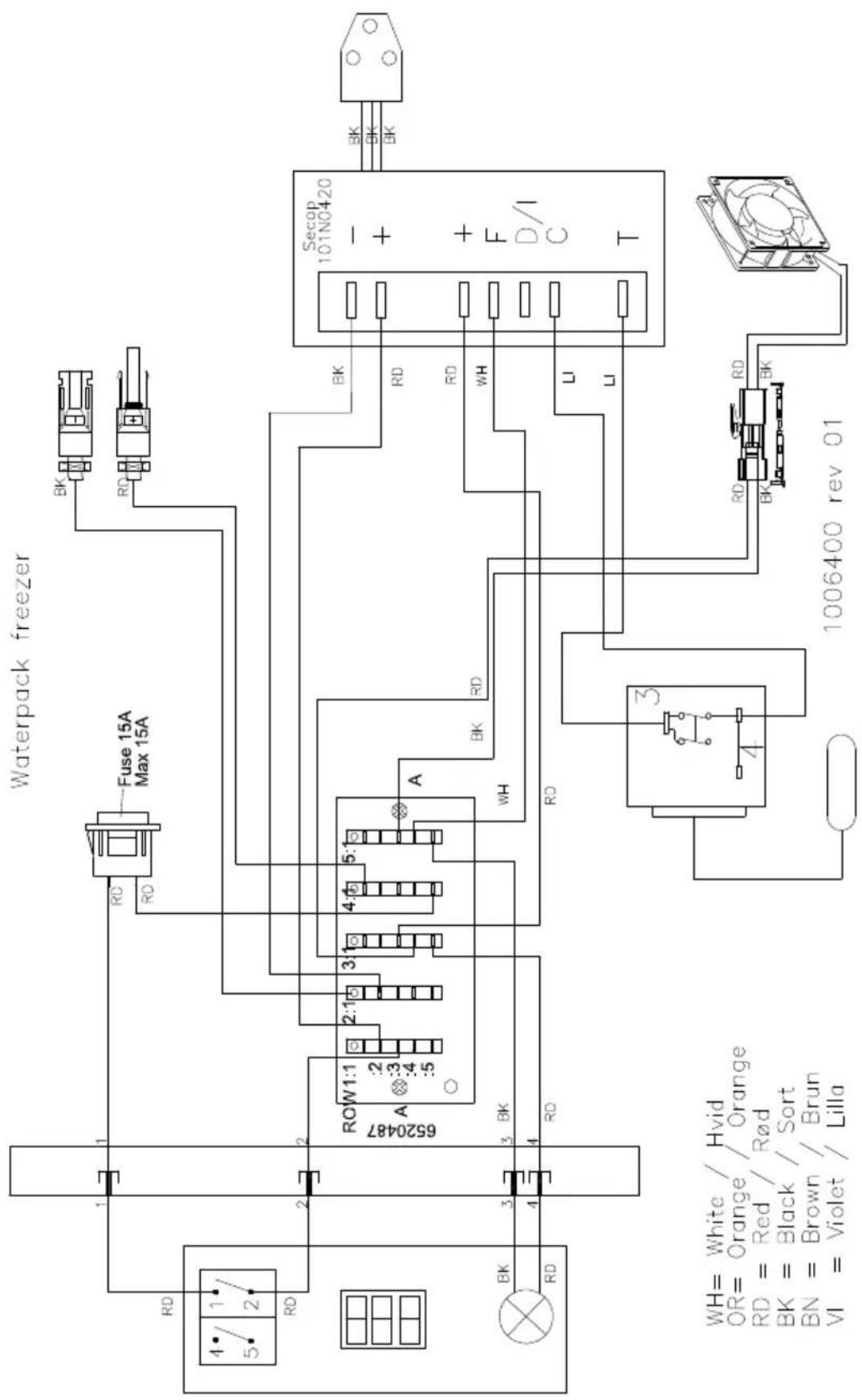

Diagrama eléctrico 15

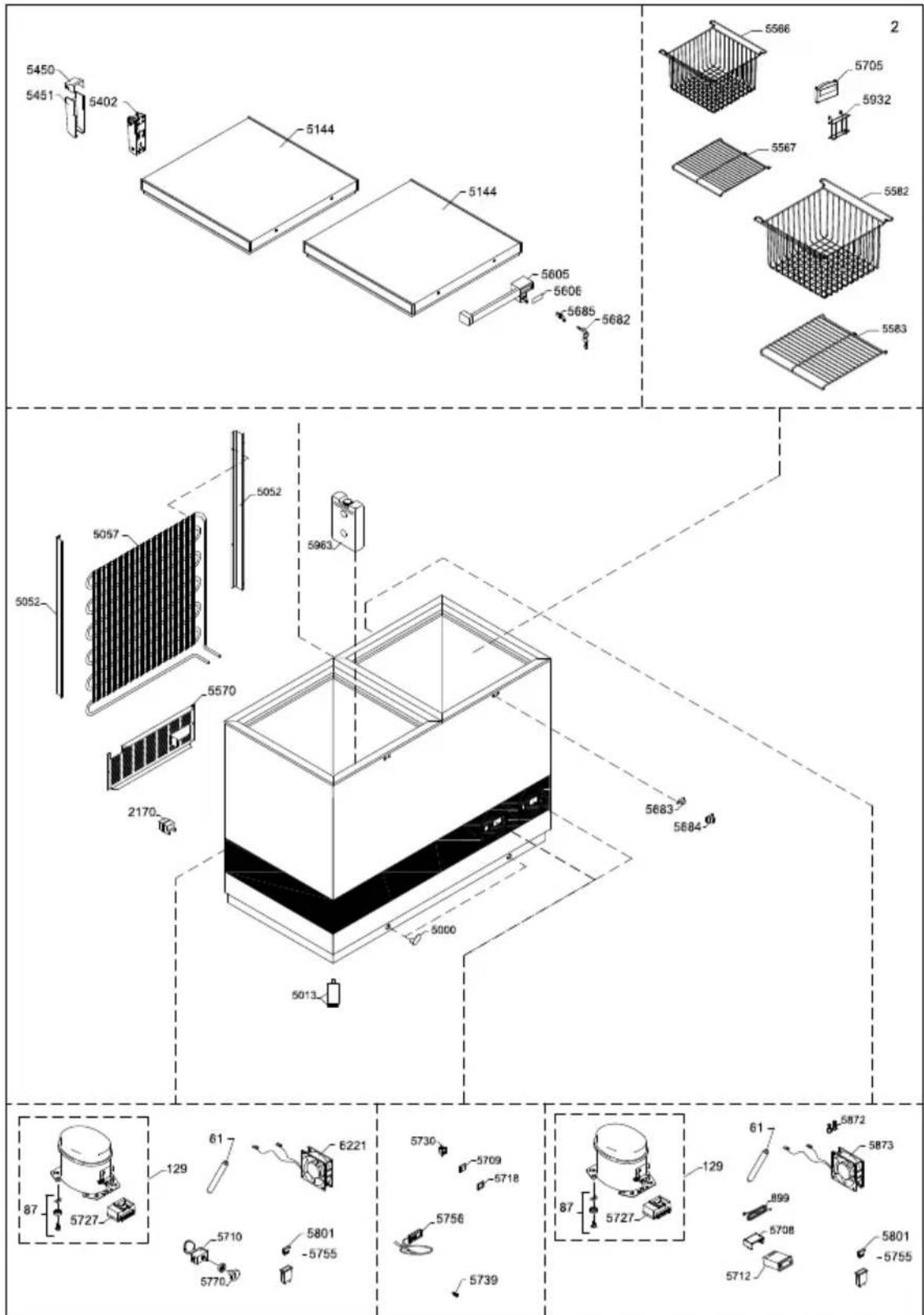

Recambios 17

Eliminación de electrodomésticos 19

Introducción

La filosofía subyacente del sistema VVLS 026/056 SDD es:

Sencillez - Seguridad - Resistencia Fiabilidad

El sistema VLS 026/056 SDD se compone de:

• Paquetes de agua congelador e refrigerador de la vacuna
• Paneles solares
• Equipo de instalación para los paneles solares
• Cableado desde los paneles solares al VLS 026/056 SDD

El VLS 026/056 SDD es un refrigerador de vacunas. Consta de un compartimento para almacenar vacunas (+2°C a +8°C) provisto de 3 cestas. Hay 2 cajas azules de lastre en el fondo y en la parte superior para estabilizar la temperatura.

Con una instalación correcta y siguiendo pocas rutinas de mantenimiento, el sistema funcionará sin problemas durante muchos años.

Instrucciones de manejo

El compresor necesita que los paneles solares suministren energía por encima de un determinado nivel para ponerse en marcha. Una vez en marcha, el compresor puede operar a un nivel de consumo de energía inferior al necesario para la puesta en marcha. Puede que el compresor necesite un par de intentos de puesta en marcha para empezar a funcionar. Por favor, tenga paciencia!

En días de condiciones climáticas variables, puede que el compresor se encienda y se apague en varias ocasiones.

El ruido que produce el aparato VLS 026/056 SDD es bajo, y procede principalmente de un ventilador que enfría el compresor.

El compresor no hace prácticamente ningún ruido. El ventilador se enciende un momento antes que el compresor, y se para un momento después que el compresor.

El controlador se ajusta en fábrica y deben ajustarse únicamente por personal autorizado.

La cesta está incluida cuando se vende el aparato, y DEBE usarse para almacenar los medicamentos.

PQS Code	Model	PQS Performance specifications	Specification reference:	PQS Independent type-testing protocol Product verification protocol:
E003/091 VLS	026RF SDD E003	3/RF05.4	E003/RF05-VP.4
E003/092 VLS	056RF SDD E003	3/RF05.4	E003/RF05-VP.4

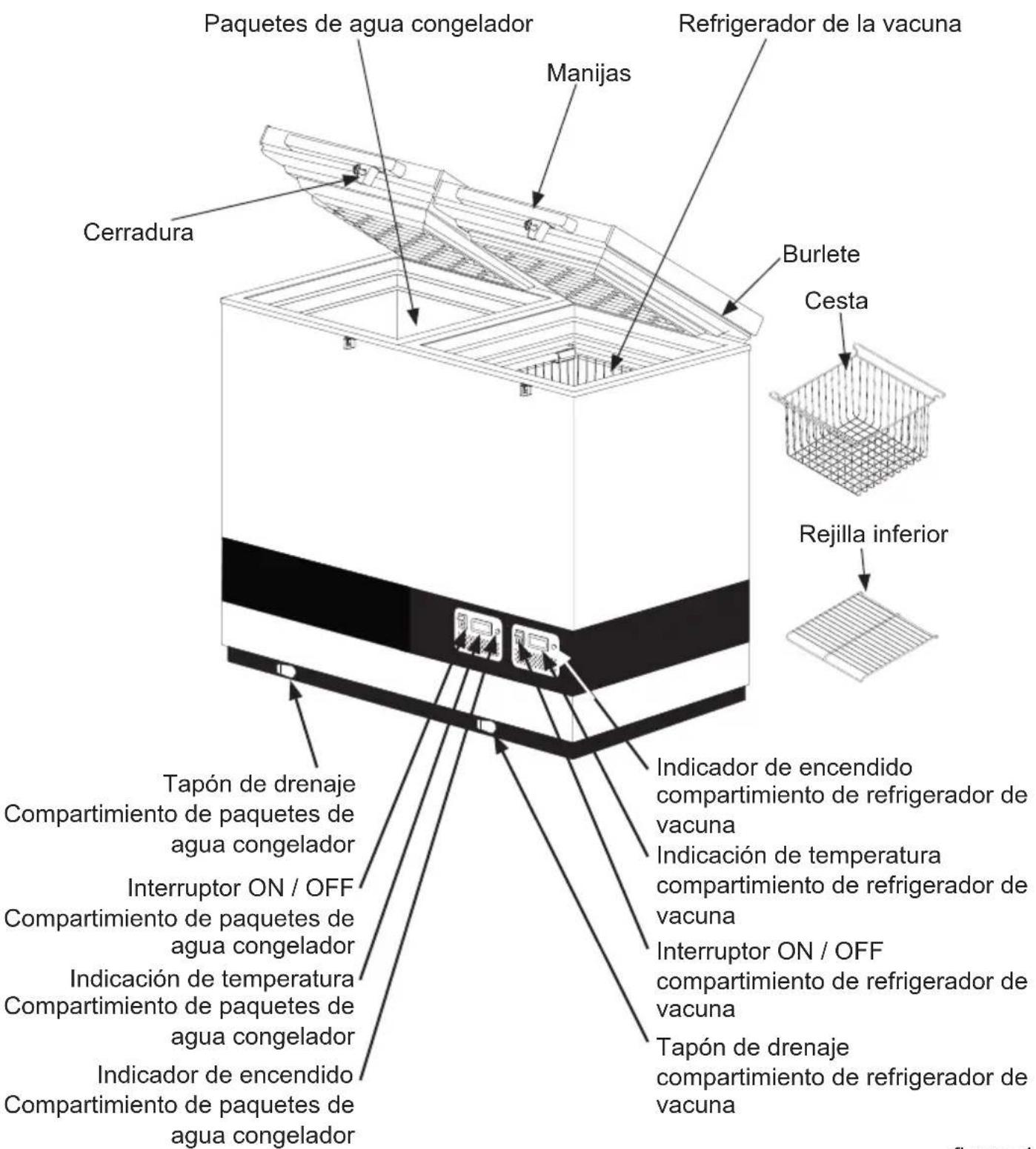

Conozca a fondo su VLS 026/056 SDD

figura 1

Ubicación y desembalaje

Desembalaje

Retire el embalaje del aparato y verifique que no tenga daños. Si observa algún daño, por favor notifique a su supervisor.

Ubicación

Instale el aparato en un lugar seco y bien ventilado. Evite instalarlo cerca de fuentes de calor o expuesto a la luz solar directa.

Coloque el aparato en el suelo y asegúrese de que esté bien nivelado.

Pies ajustables

Nivele el aparato atornillando los pies ajustables hacia arriba o hacia abajo.

Si el aparato se va a colocar sobre una superficie blanda, como por ejemplo suelo de madera o una alfombra, lo mejor es volver a comprobar si el aparato sigue nivelado después de un periodo de tiempo, ya que la superficie subyacente puede ceder bajo el peso del aparato.

figura 2

Temperatura ambiente

El aparato está diseñado y ajustado para tener un nivel de temperatura óptimo en el compartimento de vacunas a una temperatura ambiente mínima/máxima que vaya de +5 °C a +43 °C.

AVISO: No debe colocarse el aparato en temperaturas ambiente inferiores a +5 °C.

AVISO: Especificaciones actualizadas de PQS de la OMS:

figura 3

Las especificaciones de temperatura del refrigerador de almacenamiento de vacunas permiten desviaciones breves del objetivo general de +2 °C a +8 °C.

La clase climática está indicada en la placa de características.

clase climática:

0, 1, 2, 3, 4, 6, 8 = ambiente 32 °C

clase climática:

5 y 7 = ambiente 43 °C

AVISO: No debe obstaculizarse el acceso a la rejilla de ventilación. Busque en la parte trasera.

Importante: No encender hogueras ni consumir cigarrillos en las proximidades del aparato.

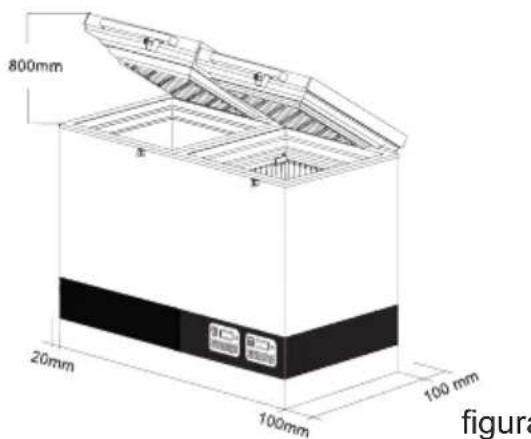

Ventilación

Es importante que el aparato esté bien ventilado, y que el aire pueda circular sin obstáculos por encima, por debajo y alrededor del aparato. La figura 3 ilustra cómo se puede asegurar la circulación de aire necesaria. Debe haber una separación libre mínima de 30 mm entre la base del aparato y el suelo.

Deben mantenerse libres de obstáculos las aberturas de ventilación del aparato o de las estructuras integradas.

Instalación y puesta en marcha

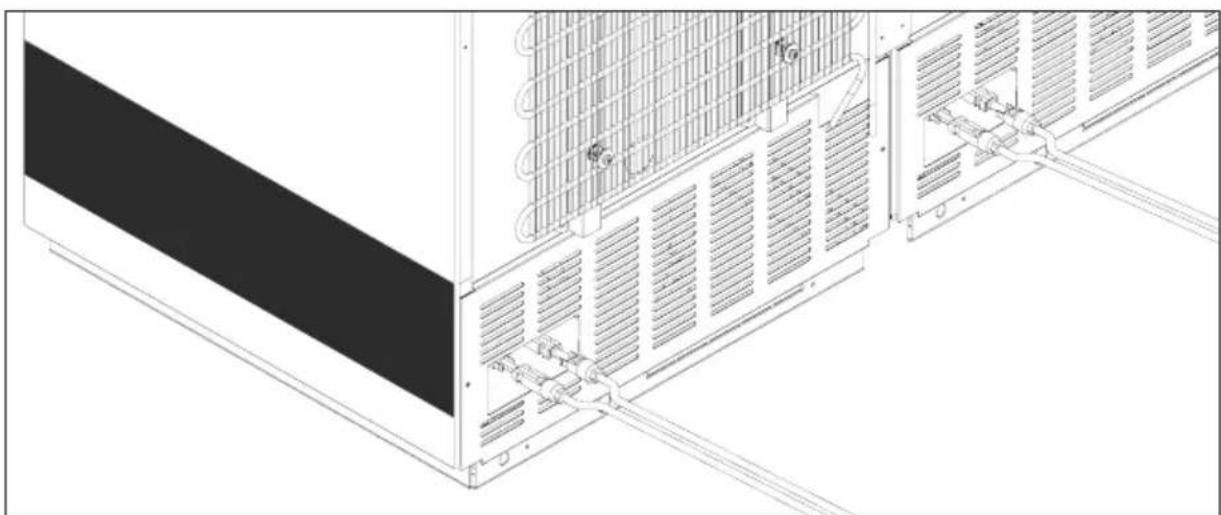

Conecte el aparato a los paneles solares de acuerdo con la tabla 1, que indica las longitudes y los tamaños de los cables usados para conectar los aparatos.

El tiempo y la longitud de cable estándar: 6mm2 y 20m.

Los cables protegidos procedentes de los paneles fotovoltaicos están equipados con conectores compatibles MC4 macho/hembra. Las conexiones deben ser montadas a los conectores compatibles MC4 machos/hembras prefijados, colocados detrás del aparato - Ver fig. 4

Las conexiones son tipo plug and play y solo pueden ser montados correctamente - macho a hembra/hembra a macho.

Limpie a fondo el aparato antes de ponerlo en marcha.

Tabla 1

Tamaño:		Longitud máx.:
Corte transversal	Calibre AWG
[mm2]	[Calibre]	[m]	[pies]
2,5	12	8	26
4	12	13	42
6	10	20	65
10	8	32	105

Puesta en marcha

Antes de introducir las vacunas en el aparato, debe estar congelado el lastre de paquetes de hielo. La duración de la refrigeración en una temperatura ambiente de 43°C será de aprox. 6 días.

Cuando la temperatura en la pantalla del termómetro sea de aprox. +4°C por la mañana, el aparato está listo para cargar las vacunas. Compruebe la temperatura en la cesta de arriba. Estas temperaturas deberán estar entre los +2°C y los +8°C .

Deberá colocar y organizar las vacunas, como se muestra, Consulte la página 8.

Deberá controlarse siempre la temperatura del compartimento de vacunas en el termómetro, y deben estar entre +2°C y +8°C . El controlador ha sido ajustado en fábrica, y no debería ser ajustado por personal no autorizado.

figura 4

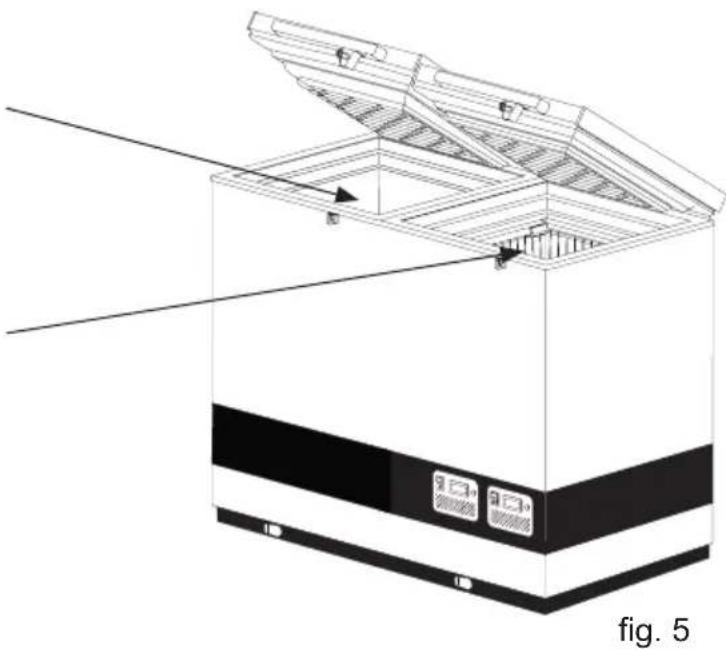

Carga del aparato

Paquetes de agua congelador

Refrigerador de la vacuna

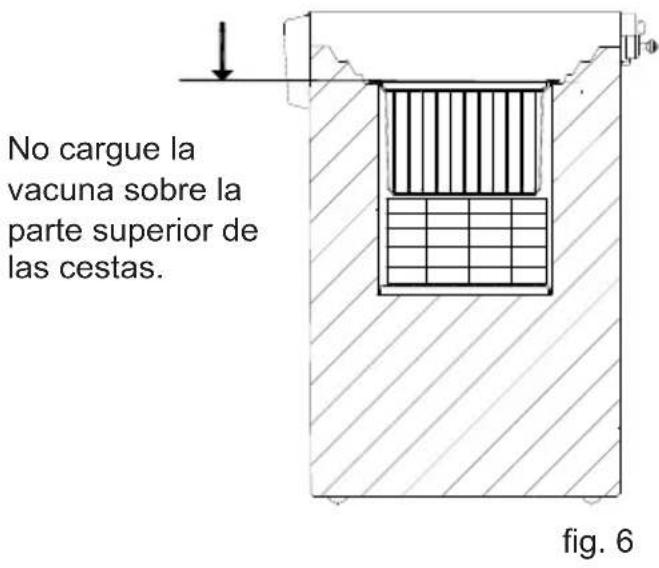

Carga de vacunas

Cuando la temperatura en el compartimiento de vacunas se haya estabilizado, es decir, la temperatura se encuentre entre +2° y +8°C y el compresor se apague y se encienda, se podrán cargar las vacunas. Se recomienda colocar las vacunas ordenadamente en la canasta.

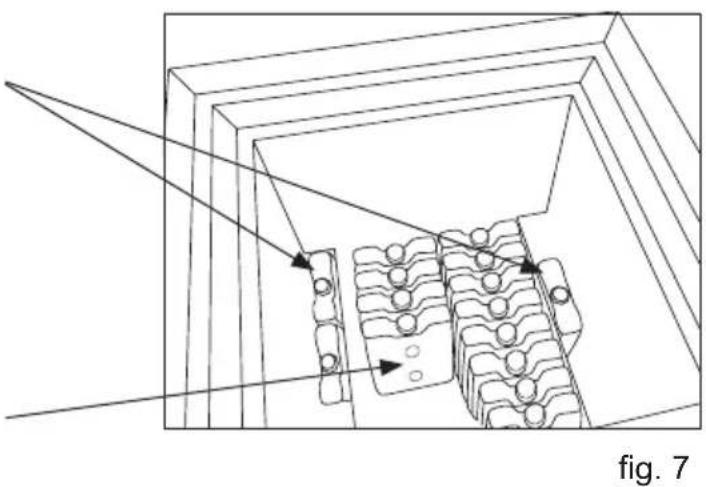

Paquete de agua de congelación:

Coloque los paquetes acuáticos en las ranuras; cuando pasen 24 horas, los paquetes están congelados.

Los paquetes de agua congelados pueden almacenarse en el medio del congelador.

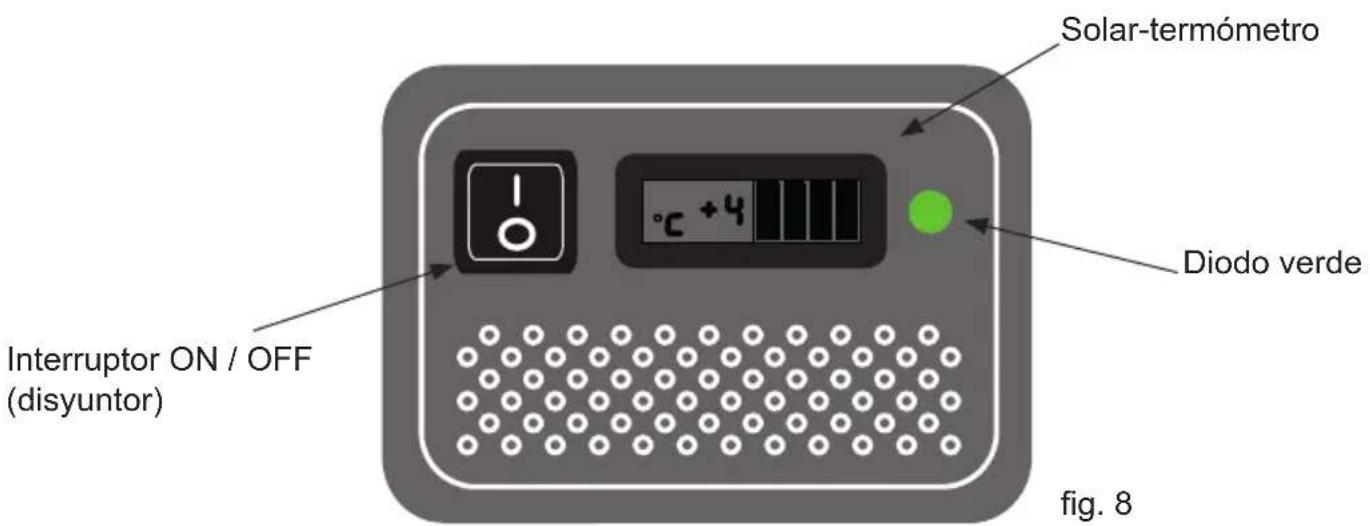

Panel de control

El diodo verde indica que hay corriente.

Paneles solares

Ubicación

Siempre deben colocarse los paneles solares sobre un techo o barra estables, que sean de acceso fácil y seguro (no para el público).

Siempre deben instalarse los paneles solares siguiendo las instrucciones del proveedor, y con los tornillos y accesorios de acoplo incluidos o recomendados por el fabricante.

No coloque los paneles solares a la sombra de edificios, árboles, etc. La superficie de los paneles solares debe orientarse directamente hacia el sol.

Especificaciones

Las especificaciones que deben respetar los paneles solares están disponibles en la tabla 2.

Tabla 2

Tipo: Tipo 2 según E003 / PV01, acontecimiento directo
Voltaje nominal: 18V
Potencia nominal: 360W (condiciones de prueba estándar)
Número deódulos paralelos conectados por hilera:	4 2 matrices paralelas 4ódulos paralelos pr formación
Garantía: Mín. 2 años
Garantía de rendimiento:	25 años (hasta el 80% del valor original)
Certificados: UL, TÜV o cumplimiento de los requisitos de IEC 61215

Mantenimiento y limpieza

Mantenimiento del aparato VLS 026/056 SDD

Mantenimiento diario:

La temperatura en el compartimento de vacunas siempre debe controlarse en el termómetro cada mañana y cada noche. Por favor, recuerde que la vacuna debajo del aparato no debe congelarse. La temperatura ha sido ajustada en fábrica, y no debería ser ajustada por personal no autorizado.

Por favor, controle cada día que la tapa interna está correctamente colocada, y que la tapa se ajuste firmemente al aparato.

Mantenimiento mensual:

Limpiar la pantalla en la parte trasera del refrigerador una vez al mes.

Mantenimiento anual:

Deben controlarse y limpiarse las conexiones y componentes eléctricos una vez al año, o con mayor frecuencia si es necesario.

Mantenimiento de los paneles solares

Mantenimiento semanal:

Debe limpiarse el polvo de los paneles solares una vez por semana - o con la frecuencia necesaria. Debe llevarse a cabo la limpieza con agua.

Mantenimiento mensual:

Evite sobrecalentamiento. Se debe monitorear regularmente que los árboles no surjan como nuevos árboles imponentes, ya que esto disminuirá la cantidad de energía producida por la planta.

Mantenimiento anual:

Deben controlarse y limpiarse las conexiones y componentes eléctricos al menos una vez al año, o con mayor frecuencia si es necesario. Debido al riesgo de incendios, es necesario eliminar el polvo y la suciedad.

Deben volverse a tensar todos los tornillos y tuercas 2 semanas antes de la instalación, y en adelante una vez al año.

Limpieza

Desconecte la alimentación eléctrica antes de proceder a limpiar.

El mejor modo de limpiar el aparato es usando agua caliente, con una pequeña cantidad de detergente sin perfume. Nunca use agentes de limpieza abrasivos. Utilice un paño blando. Enjuague con agua limpia, y séquelo completamente. Es importante evitar que el agua penetre en el panel de mandos.

Es necesario limpiar regularmente el burlete alrededor de la tapa para prevenir la decoloración, y para prolongar la vida útil de servicio. Use agua limpia. Después de limpiar el burlete, verifique que este continúe proporcionando un sello hermético.

Si no se va a usar el aparato durante un tiempo, desenchúfelo, desconecte la alimentación eléctrica, vacíe el aparato, limpie el interior, y deje la tapa abierta para permitir la circulación de aire e impedir que se formen malos olores.

Descongelar

Los paquetes de agua almacenados y la humedad del aire causan gradualmente que se forme escarcha y hielo en el compartimento del congelador. Una capa delgada de escarcha o hielo no afecta el rendimiento del congelador, pero una capa gruesa podría causar que el congelador no enfríe los paquetes de agua satisfactoriamente. Pequeñas cantidades de escarcha pueden ser eliminadas con un raspador de plástico.

Nunca utilice aparatos eléctricos o instrumentos afilados ya que pueden dañar el interior del aparato.

Cuando la capa de escarcha y hielo exceda los 4 - 5mm , el congelador debe ser completamente descongelado.

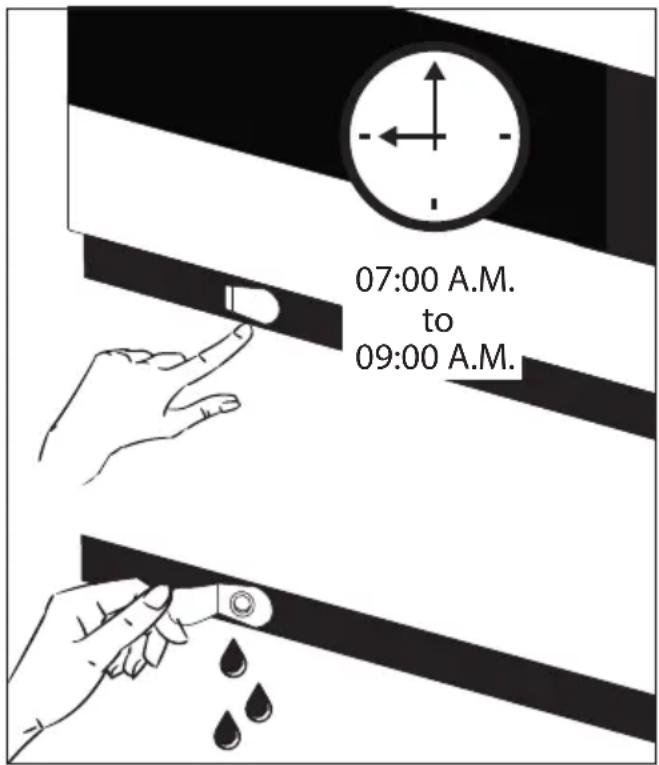

La descongelación debe realizarse en la mañana entre las 7am hasta las 9am, justo antes de que la radiación solar vuelva a ser lo suficientemente potente como para arrancar el compresor y el sistema de refrigeración.

Proceda de la siguiente manera:

1. Desconecte la fuente de energía, apagando el botón de encendido/apagado. ¡Importante! SOLO apague la fuente de energía del compartimiento del congelador. (ver la fig. 9)
2. Retire todos los paquetes de agua del congelador. Colóquelos en una caja fría vacía o envuélvalos para mantenerlos lo más frío posible.
3. Mantenga la tapa del congelador abierta.
4. Abra los dos tapones de drenaje. Uno se encuentra en el interior del compartimiento del congelador y uno se encuentra en la parte delantera izquierda del aparato.
5. Coloque una bandeja debajo del desagüe de agua.
6. Coloque un recipiente de agua caliente (pero no hirviendo) en el congelador, cierre la tapa y espere unas 30 horas antes de quitar la escarcha suelta con el raspador de plástico.
7. Para evitar que el agua dañe el piso durante la descongelación, es recomendable revisar la bandeja de agua de vez en cuando y cubrir el piso alrededor del desagüe para protegerlo contra el hielo y las salpicaduras. Cuando toda la escarcha y el hielo se hayan derretido, limpie el gabinete interior, así como la tapa, la junta de la tapa y la parte exterior del aparato, usando agua con un detergente suave y sin perfume. Seque el congelador con un paño suave y asegúrese de que no quede humedad después de la limpieza.
8. Vuelva a insertar los tapones de drenaje interno y externo, y verifique que la empaquetadura de la tapa no esté defectuosa.
9. Vuelva a conectar la fuente de energía con el botón de encendido/apagado.
10. Verifique que los paquetes de agua no estén goteando antes de devolverlos al compartimiento del congelador. Coloque los paquetes de agua según las instrucciones, aproximadamente 5 horas después de haber encendido el congelador. Cierre la tapa.

Drenaje del agua de condensación

Debido a la humedad del aire combinada con las superficies frías debajo del compartimiento de vacunas, es de esperar que la condensación se forme en los lados del forro interior. La condensación se recogerá en el fondo, desde donde regularmente se necesita drenar. Si la parte inferior del compartimiento de vacunas está cubierta con agua de condensación, debe iniciarse el drenaje y secado.

La condensación aumenta si:

• El equipo se abre con demasiada frecuencia.
• La tapa no se cierra correctamente.
• La junta de la tapa está defectuosa.
• El alto nivel de humedad.

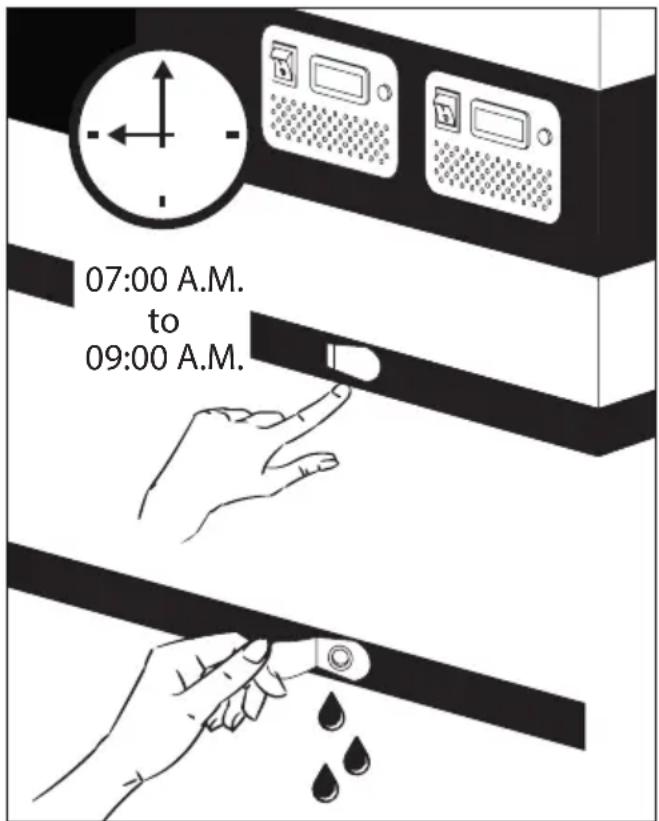

El drenaje de agua debe realizarse en la mañana entre las 7am hasta las 9am, justo antes de que la radiación solar vuelva a ser lo suficientemente potente como para arrancar el compresor y el sistema de refrigeración.

Antes del drenaje de agua de condensación, las vacunas deben ser trasladadas a un ILR o a una caja fría acondicionada con paquetes de agua.

1. Desconecte la fuente de energía, apagando el botón de encendido/apagado. ¡Importante! SOLO apague la fuente de energía del compartimento de vacunas. (ver la fig. 10)
2. Abra los dos tapones de drenaje. Uno se encuentra en el interior del compartimento del congelador y uno se encuentra en la parte delantera derecha del aparato.
3. Coloque una bandeja bajo el desagüe de agua.
4. Cuando se haya quitado cuidadosamente toda el agua y gotas en el forro, limpie el gabinete interior, así como la tapa, la junta de la tapa y fuera del aparato usando agua con un detergente suave y sin perfume. Seque el congelador con un paño suave y asegúrese de que no quede humedad después de la limpieza.
5. Vuelva a insertar los tapones de drenaje interno y externo, y verifique que la empaquetadura de la tapa no está defectuosa.
6. Vuelva a conectar la fuente de energía con el botón de encendido/apagado.
7. Cuando el aparato haya recuperado las temperaturas seguras requeridas para el almacenamiento de las vacunas (2 °C - 8 °C), coloque las vacunas en hileras ordenadas con espacio.

Corrección de fallos

Tabla 3

Fallo Causa posible Soluación
El compresor no está en funciona, y los paquetes de hielo no están fríos	Espere, lo más probable es que el compresor vuela a funciona a los pocoamiclos.	Siesto no sucediera, compruebe loTAILGUE: - Compruebe que esté connectada la alimentación electrica, y que el cable que va del panel solar al aparato está intacto. - Controle el fusible, y cámbielo si es necasario. - Si todo lo arriba indica está bien, llama a su supervisor técnico.
El compresor está en funciona, y la temperaturea es demasiado alta	La rejilla de ventilación está bloqueada. La tapa no está cerrada debidamente. El ventilador dentro del aparato está bloqueado o defectuoso. El ventilador dentro del compresor está bloqueado o defectuoso. La temperaturea del local donde se ha instalado el aparato es demasiado alta.	Verifique que no haya obstrucciones para la circulación del aire. Verifique que la tapa está debidamente cerrada. Controle que el ventilador está en funcióncimiento, de lo contrarydebería Cambiarse. Véase la sección: Servicio Controle que el ventilador está en funcióncimiento, de lo contrarydebería Cambiarse. Véase la sección: Servicio Proteja el aparato de la luz solar directa, y asegúrese de que el local está más ventilado.
La temperaturea Dentro del VLS 024 SDD es demasiado baja	El punto de ajuste es baja en el controlador digital	Contacto Supervisor para el ajuste
No se indica ninguna temperatura en lapellalla	No hay suficiente luz para el solar del sensor.	Encienda la luz.
No hay luz en el diodo verde	Vez que se apaga El fusible está quemado El diodo está defecto	Encienda el interruptor de Reemplace el fusible Reemplace el diodo.

Garantía, repuestos y servicios

Exclusiones de la Garantía

Fallos y daños causados directa o indirectamente por uso erróneo o indebido, mantenimiento insuficiente, integración o instalación erróneos o conexiones eléctricas defectuosas. Incendio, accidente, rayos, variaciones de voltaje u otras interferencias eléctricas, incluidos fusibles defectuosos o fallos en las instalaciones de suministro eléctrico.

La Garantía no cubre reparaciones realizadas por centros de servicios distintos de los autorizados, ni los fallos y daños que el fabricante demuestre que se deben a causas distintas a defectos de fabricación o de materiales.

Por favor, tenga en cuenta que los cambios en la construcción del aparato o en sus componentes cancelarán esta Garantía y la responsabilidad de producto, y no podrá utilizar el aparato legalmente. Quedará cancelada la autorización concedida en la placa de datos del servicio.

Los daños ocurridos durante el transporte y descubiertos por el comprador son principalmente un asunto a resolver entre el comprador y el distribuidor, es decir, que el distribuidor debe asegurarse de que se resuelvan las quejas a satisfacción del comprador.

Antes de llamar solicitando asistencia técnica, por favor intente resolver el fallo Ud. mismo (vea Localización de Fallos). Si su solicitud de asistencia técnica es injustificada, por ejemplo, si el electrodoméstico ha fallado como resultado de un fusible fundido o por un uso erróneo, deberá abonar los costes incurridos con su llamada de solicitud de asistencia técnica.

Repuestos

Al hacer pedidos de repuestos, le sugerimos indicar el tipo y los nombres de serie y de producto del electrodoméstico. Esta información aparece en la placa de identificación del fabricante colocada en la parte trasera del electrodoméstico. La placa del fabricante contiene diversa información técnica, incluido el tipo de aparato y el número de serie.

Diagrama eléctrico

1006432 rev 02

Recambios VLS 026 SDD / VLS 056 SDD

Posición Cuestión de artículo Nombre del artículo

0061 0-6538001 Filtro secadero

0087 0-6038175 Placa base accesoria, completa

01298-036510214

0899 7020956 Palpador

2170 0-A9301260103 Espaciador

5000 3010049 Salida de agua de deshielo

5013 3040400 Pedestal de ajuste

5052 2042052-01 Herrajes de condensador

5057 6010436 Condensador

5144 5000917024 Tapa espumada sin manija/charnela

5402 1510059 Charnela

5450 3011135-01 Cobertura charnela, parte alta

5451 3010032-01 Cobertura charnela, parte baja

5566 3510054 Cesta VLS024/HFK024

5567 3510056 Parrilla de fondo VLS024/HFK024

5570 2042044 Pantalla de motor

5582 3510517 Cesta VLS048/HFK048

5583 3510518 Parrilla de fondo VLS048/HFK048

5605 304090501 Manija con cerradura

5606 8090342-94 Cuerpo de manija

5682 1510046 Llaves, 2 piezas

5683 2040145 Gancho de manija

5684 3010265-01 Cubierta

5685 600098801 Cilindro de cerradura con llaves

5705 7020406 Dispositivo de control de temperatura

5708 7020196 Cubierta para el controlador Dixell

5709 7060104 Marco para el bisel del interruptor basculante

5710 6520038 Termostato, congelación

5712 7095326 Controlador electrónico VLS 056

5712 7095322 Controlador electrónico VLS 026

5718 7060105 Cubierta del interruptor basculante

5727 6520845 Dispositivo de inicio para el compresor

5730 7020245 Interruptor "on-off"

5739 7010139 Indicador de estado

5755 7060062 Portafusibles

5756 7020392-03 Termómetro

5770 3010005-01 Botón de termostato

5801 8470156 15A fusible

5872 A903007 "Well-nut", Tornillo, juego

5873 7090403 Ventilador

5932 3510524 Soporte para monitor de temperatura

5963 A93010357 Elemento eutéctico

6221 7030823 Ventilado

Compresor - BD35K 101Z0211 10-45V

Eliminación de electrodomésticos

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas.

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberán ser mezclados con los desechos domésticos. Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar aparatos y baterías correctamente, Usted está ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos. Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para sistemas de la Unión Europea

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

Información sobre la Eliminación en otros Países fuera de la Unión Europea

Estos símbolos solo son válidos dentro de la Unión Europea. Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación.

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados

La cantidad de refrigerante utilizada en nuestro producto está indicada en la placa de datos técnicos.

La norma EN378 establece que el recinto donde se instale el producto debe tener un volumen de 1 m³ por cada 8 g de refrigerante utilizado en el dispositivo. Este requisito tiene como objetivo evitar la formación de una mezcla inflamable de gas y aire en el recinto donde se encuentra el producto, en caso de fuga en el circuito de refrigerante.

PRECAUCIÓN: Asegúrese de que las aberturas de ventilación del gabinete del producto o de la construcción integrada permanezcan abiertas.

PRECAUCIÓN: Para acelerar el proceso de descongelación, no se permite utilizar herramientas mecánicas ni otros medios, excepto

los recomendados por el fabricante.

PRECAUCIÓN: Proteja el circuito de refrigerante contra daños.

PRECAUCIÓN: No utilice aparatos eléctricos dentro del compartimento de almacenamiento de alimentos refrigerados, excepto los dispositivos recomendados por el fabricante del tipo.

العربية الحرفية محيى بوراني نهيرी للاويات الحرفية محيى بوراني نهيرी للاويات الحرفية محيى بوراني نهيرी للاويات الحرفية محيى بوراني نهيرी للاويات الح Griffان العربية الحرفية محيى بوراني نهيرी للاويات الح Griffان العربية الحرفية محيى بوراني نهيرी لleaipel العربية الح Griffان العربية الح Griffان العربية الح Griffان العربية الح Griffان العربية الح Griffان العربية الح Griffان العربية الح Griffان العربية الح Griffان العربية الح Griffان العربية الح Griffان العربية الح Griffان العربية الح Griffان العربية الح Griffان العربية الح Griffان العربية الح Griffان ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI ALI
00610-65380
00870-60381
01298-03651
08997020956
21700-A9301
50003010049
50133040400
50522042052
50576010436
5000917024
5144
54021510059
54503011139
54513010032
55663510054
55673510056
55702042044
55823510517
55833510518
5605
56068090342
56821510046
56832040149
56843010269
5685
57057020406
57087020196
57097060104
57106520038
57127095326
57127095322
57187060105
57276520849
57307020249
57397010139
57557060062
57567020392
57703010009
58018470156
5872
58737090403
59323510524
5963
622170

a.b.c.

1
