安全注意事項
故障預防
提供的附件
安裝/取下鏡頭
元件的名稱及功能
使用時的注意事項
故障排除
規格

安全注意事項

52 使本產品遠離磁性設備（如微波爐、電視、視訊遊戲設備、55備、無線電發射機、高壓線等）。

56 請勿在移動電話附近使用相機，否則會影響圖片和
58聲音質量。

58如果相機由於受帶磁設備影響而不能正常工作，請先將其關閉，取出電池和/或斷開連接的AC整流器，然後重新插入電池和/或連接AC整流器。隨後，開啓相機。

此鏡頭可用於與鏡頭座標準“Micro Four ThirdsTM System”兼容的數位相機。

• 無法安裝到 4/3^TM (Four Thirds™) 接口規格的相機上。
• 本使用說明書中的數位相機圖例以DMC-G5為例進行說明。
• 山於產品的不斷改進，本說明書中所描述的產品外觀和規格可能與實際所購買的產品有所不同。
• Micro Four Thirds™ 和 Micro Four Thirds 標誌是 Olympus Imaging Corporation 在日本、美國、歐盟和其他國家的商標或註冊商標。
  Four Thirds™ 和 Four Thirds 標誌是 Olympus Imaging Corporation 在日本、美國、歐盟和其他國家的商標或註冊商標。

中义

• G MICRO SYSTEM是LUMIX的鏡頭互換式數位相機系統，基於微型4/3系統(Micro Four Thirds System)標準。

• 本說明書中提到的其他公司名稱和產品名稱是各個公司的註冊商標或商標。

• 如果看到此符號的話 -

歐盟以外國家的棄置資訊

本符號只適用於歐盟國家。如欲丟棄本產品，請聯絡當地政府單位或經銷商，洽詢正確的棄置方法。

進口廠商：台松電器販賣股份有限公司
地址：新北市中和區員山路579號
電話：[phone]

故障預防

■ 鍍頭保養

• 沙子及塵土會損壞鏡頭。在沙灘等地方使用鏡頭時，請勿讓沙子或塵土進入到鏡頭或端子中。
• 此鏡頭不防水。如果水滴潰到鏡頭上，請用乾布擦拭鏡頭。
• 請勿用力按壓鏡頭。
  當鏡頭表面有污垢（水、油和手印等）時，相片可能會受到影響。拍攝前後，請用一塊軟乾布輕輕擦拭鏡頭表面。
• 請勿將鏡頭支座朝下放置。請勿使鏡頭支座接觸點 ① 比韻。

關於水汽凝結（鏡頭的霧化）

• 常周圍環境溫度和濕度如下變化時，會發生水汽凝結。水汽凝結可能會使鏡頭變髒，產生霉菌及發生故障，因此在下列情況時請注意：

-在寒冷的天氣裡將相機從室外帶到室内時
- 將相機帶到開者空間的車內時
- 空調等設備的冷風直接吹向鏡頭時

-在潮湿的地方

要防止水汽凝結，請將相機放在塑膠袋中，直到相機溫度接近周圍環境溫度。如果發生了水汽凝結，請關閉電源，然後將其擱置約2小時。當相機溫度接近周圍環境溫度時，霧化將自然消失。

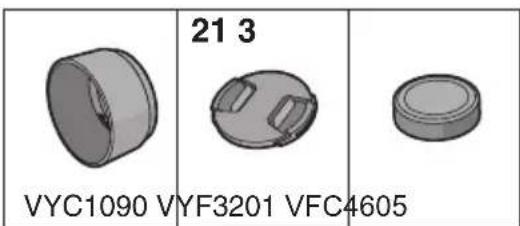

提供的附件

[請在打開包裝取出本裝置時進行檢查]

當從其包裝盒中取出本裝置時，請檢查是否包含主機及其提供的附件，還要檢查它們的外觀和功能，以確保它們在配送和運輸過程中沒有損壞。

如果發現有問題，請在使用本產品前連擊您的銷售商。

產品號碼截至2012年9月爲準。此後可能會有變更。

1 镜頭遮光罩
2 錢頭蓋
3 錢頭後蓋（購買時，鏡頭後蓋和鏡頭蓋安在可互換鏡頭上。）

安裝 /取下鏡頭

• 安裝及取下鏡頭的方法也請參閱相機的使用說明書。
  ■ 安裝鏡頭
• 檢查相機是否關閉。

1轉動鏡頭後蓋將其取下。

A: 錢頭後蓋

2 將鏡頭上的鏡頭安裝標記 (紅色標記)對準相機 機身上的鏡頭安裝標記 (紅色標記), 然後朝箭頭 指示的方向轉動鏡頭,直到 發出喀噹聲為止。

• 安裝鏡頭時，請勿按鏡頭釋放按鈕
• 請勿將鏡頭以傾斜的狀態安裝到相機上，否則，鏡頭接座會被劃傷。
• 檢查鏡頭是否安裝正確。

取下鏡頭
- 檢查相機是否關閉。

按鏡頭釋放按鈕D的同時朝箭頭指示的方向轉動鏡頭直到停止為止，然後取下。

• 請蓋上鏡頭後蓋，這樣就不會劃傷鏡頭支座觸點。
• 將機身蓋安裝到相機上，以防止污物或灰塵進入機身內部。

■ 安裝和取下鏡頭蓋

像圖中所示的那樣捏住鏡頭蓋安裝或取下。

• 請注意不要弄丟鏡頭蓋。

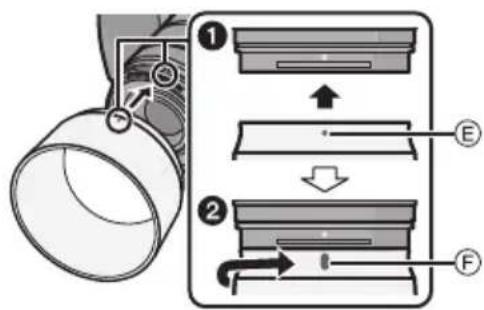

安装镜頭遮光罩（提供的附件）

1 將鏡頭遮光罩上的安裝標記 E對準頂端的標記。
朝箭頭指示的方向轉動鏡頭遮光罩直到停止為止，將鏡頭遮光罩上的停止標記對準鏡頭頂端的標記。

暫時存放鏡頭遮光罩

1朝著箭頭方向轉動鏡頭遮光罩以卸下。

2 倒轉鏡頭遮光罩，然後用前面所示的相同方法造頭法進行安裝。

在安裝了鏡頭遮光罩的情況下，用閃光燈拍攝時，由於鏡頭遮光罩可能使照片閃光燈變暗，因此螢幕的下面部分可能會變暗（曬影效果），並且閃光燈的控制可能會失效。
- 當在暗處使用 AF 輔助燈時，請取下鏡頭遮光罩。

■ 安裝濾鏡

• 如果使用2個以上的MC保護鏡（可選件：DMWLMC52）、PL偏光鏡（可選件：DMW-LPL52）或ND濾鏡（可選件：DMW-LND52），或者如果使用厚的保護鏡和/或濾鏡，可能會出現暈影。
• 如果擇得過緊，可能無法取下濾鏡。因此，請不要太用力地擇它。
• 安裝了濾鏡時，可以安裝鏡頭蓋。
• 不能將轉換鏡頭或轉接器安裝到該鏡頭上。可以使用濾鏡，但安裝其他任何元件可能會對鏡頭造成損壞。

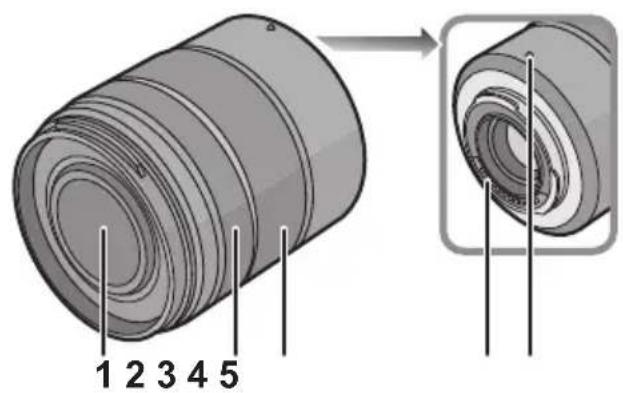

元件的名稱及功能

1 錢頭表面
2對焦環

用手動對焦拍攝時，轉動進行對焦。
3變焦環

想要拍攝較大（遠攝）或較寬（廣角）圖片時，請轉動

變焦環。（相當於 35mm 菲林相機： 90~mm 至
300mm ）
4 接觸點
5 錢鎮安裝標記

注意

• 使用閃光燈拍攝近距离的被攝物體時，閃光燈發出的光會被鏡頭遮擋住，圖片的一部分可能會變暗。拍攝時，請確認到被攝物體的距離。
• 如果在對焦後變焦，可能會出現對焦誤差。變焦後，請重新進行對焦。

使用時的注意事項

請務必小心，切勿跌落或撞擊鏡頭。還要務必小心，切勿在鏡頭上施加過多壓力。
- 請注意不要讓裝有鏡頭的包跌落，因爲這樣可能會損壞鏡頭。相機可能會停止正常操作，可能無法繼續拍攝圖片。

在相機周圍使用殺蟲劑或其他揮發性的物質時，請勿使其接觸到鏡頭。

• 如果此類化學藥品接觸到鏡頭，可能會損壞鏡頭，表面漆可能也會剝落。

請勿在本裝置還安裝在相機機身時攜帶本裝置。

• 任何情況下都不要在以下地方使用或存放木裝置，因爲這樣做可能導致操作時出現問題或產生故障。
• 太陽直射的地方或夏天的海邊
• 温度和湿度較高或者溫度和濕度變化劇烈的地方

• 沙子、灰塵或污垢比較集中的地方

• 有火的地方
  -靠近加熱器、空調或加濕器的地方

• 水可能打湿木装置的地方

• 受到震動的地方
  -車内

• 也請參閱數位相機的使用說明書。
  準備長時間不使用本裝置時，建議在存放時放入一些乾燥劑（矽膠）。否則，可能會山於發霉等原因而導致性能出現故障。建議在使用前先檢查本裝置是否能夠正常運行。

• 請勿讓鏡頭與橡膠或塑料製品長時間接觸。
• 請勿觸摸本裝置的電觸點。這樣做可能會導致本裝置發生故障。
• 請勿拆卸或改裝本裝置。

請勿使用汽油、稀釋劑、酒精或其他類似的清潔劑清潔本裝置。

• 使用溶劑會損壞鏡頭或導致表面漆剝落。
• 請用一塊乾軟布擦祛灰塵或手印。
• 請用軟乾布擦去變焦環和對焦環上的污垢和灰塵。
• 請勿使用廚房清潔劑或經化學方法處理過的抹布。

故障排除

當相機開啓或關閉時聽到機械音。

• 這是鏡頭或光圈運動的聲音，不是故障。將此鏡頭安裝到數位相機上時，穩定器功能無法關閉或者穩定器功能不工作。

只有在支持的相機上，此鏡頭的光學影像穩定器功能才能正確工作。

使用舊機型的Panasonic數位相機(DMC-GF1、DMC-GH1、DMC-G1)時，無法將[拍攝]模式功能表中的[穩定器]設定為[OFF]。建議在下面的網站上更新數位相機的動態。http://panasonic.jp/support/global/cs/dsc/download/
在其他廠家生產的數位相機上使用此鏡頭時，光學影像穩定器功能不工作。（截至2012年9月）有關詳情，請與各自的公司聯繫。

規格

數位相機用可替換鏡頭

"LUMIX G VARIO 45-150 mm/F4.0-5.6 ASPH./MEGA O.I.S."

焦距	f=45 mm至150 mm (相當於35 mm菲林相機:90 mm至300 mm)
光圈類型	7片控光片/圓形虹膜光圈
光圈範圍	F4.0(廣角)至F5.6(遠攝)
最小光圈值	F22
鏡頭結構	12件9組(2片非球面鏡片、1片UHR鏡片)
In focus (焦點對準) 距離	0.9m至∞ (從焦距參考線)
最大影像放大率	0.17×(相當於35mm菲林相機:0.35×)
光學影像穩定器 可用
[O.I.S.]開關	無(LUMIX數位相機的[穩定器]的設定通過[拍攝]模式功能表進行。)
裝配	“Micro Four Thirds接I”
視角	27°(廣角)至8.2°(遠攝)
濾鏡直徑	52 mm
最大直徑	約 62 mm
全長	約73 mm(從鏡頭的頂端到鏡頭接I的基準面)
重量	約 200 g
