BEDIENUNGSANLEITUNG LUMIX G VARIO 45150mm OIS PANASONIC

Informationen fur ihre Sicherheit 12

Vermeidung von Störungen 15

Beiliegendes Zubehör 16

Objektiv ansetzen/abnehmen 16

Bezeichnungen und Funktionen der einzelnen Kamerateile 19

Vorsichtsmaßnahmen 19

Fehlerbehebung. 20

Spezifikationen 21

Informationen für ihre Sicherheit

Halten Sie das Gerät so welt wie möglich von Geräten und Einrichtungen fern, die elektromagnetische Felder erzeugen (wie Mikrowellengeräte, Fernsehgeräte, Videospielgeräte, Funksender, Hochspannungsleitungen usw.).

• Verwenden Sie die Kamera nicht in der Höhe von Mobiltelefonen. Es konnten sonst Bild- und Tonstörungen auftreten.

• Wenn die Kamera durch elektromagnetische Felder anderer Geräte gestört wird und Fehlfunktionen auftreten, schalten Sie die Kamera aus. Nehmen Sie den Akku Heraus und/oder trennen Sie das Netzadapter ab. Setzen Sie den Akku dann wieder ein und/oder stecken Sie das Netzadapter wieder ein und schalten Sie die Kamera ein.

Das Objektiv kann mit Digitalk cameras verwendet werden, deren Objektivfassung mit dem "Micro Four Thirds™ System"-Standard kompatibel ist.

• Objektive dieser Ausführung{lassen sich nicht auf Kameras mit Four-Thirds™-Bajonett aufsetzen.

Die Erläuterungen zur Digitalkamera in dieser Bedienungsanleitung beziehen sich als ein Beispiel auf DMC-G5.

• Ausstattung und technische Daten der von Ihnern erworbenen Produkte konnen aufgrund technischer Weiterentwicklungen von der Ausstattung und den technischen Daten der in thism Handbuch beschrieben Produktke abweichen.

• Micro Four Thirds™ und die für Micro Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympia Imaging Corporation in Japan, den USA, der EU und anderen Ländern.

• Four Thirds™ und die für Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Imaging Corporation in Japan, den USA, der EU und anderen Ländern.

• Das G MICRO SYSTEM ist ein Digitalkamerasystem aus der LUMIX-Reihe mit Wechselobjektiven auf Grundlage des Micro-Four-Thirds-Standards.
• Andere Namev von Systemen oder Produktien welche in dieser Bedienungsanleitung genannot werden, sind normalerweise Warenzeichen oder eingetragene Warenzeichen der Hersteller dieser Produkte oder Systeme.

DEUTSCH

-Bedeutung des nachstehend abgebildeten Symbols-

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclelbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmull getrennt entsorgt werden müssen.

Bringen Sieitte diese Produkte fur die Behandlung,Rohstoffrückgewinnung und Recycling zu den eingerichteten communalen Sammelstellen bzw.

Wertstoffsmammelhofen, die diese Geräte kostenlos entgegenhalten.

Die ordnungsgemäß Entsorgung these Products dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben konnten.

Genauere Informationen zur nachstgelegen den Sammelstelle bzw. Recyclinghof erhalten Sie bei ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihr hem Handlcr oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Gerate entsorgen mochten. Er halt weitere Informationen fur sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Vermeidung von Störungen

Objektivpflege

• Sand und Staub können das Objektiv beschädigen. Achten Sie darauf, dass kein Sand oder Staub auf Objektiv oder Anschlüsse gelangt, wenn Sie die Kamera im Freien, z.B. am Strand, verwenden.
• Dieses Objektiv ist nicht wasserdicht. Wenn Regenwasser oder anderes Wasser auf das Objektiv spritzt, wischen Sie es mit einem trockenen Tuch ab.
• Üben Sie keinen zu starken Druck auf das Objektiv aus.
• Schmutz auf dem Objektiv (Wasser, Öl, Fingerabdrücke usw.) kann zu schlechteren Bildern führen. Wischen Sie die Objektivoberfläche vor und nach dem Fotografieren vorsichtig mit einem weichen, trockenen Tuch ab.
• Richten Sie die Objektivfassung nicht nach unten. Achten Sie darauf, dass der Kontaktpunkt der Objektivfassung ① nicht verschmutzen.

■ Hinweise zu Kondensation (Beschlagen des Objektivs)

• Kondensation entsteht, wenn sich Umgebungstemperatur oder Luftfeuchte wie unter beschreiben企业和ern. Da Kondensation zu Flecken auf dem Objektiv, Pilzbefall und Fehlfunktionen führen kann, müssen Sie in folgenden Fällen auf Anzeichen von Kondensation achen:
  Die Kamera wird bei kaltem Wetter von draußen nach drinnen gebracht
  Die Kamera wird in ein klimatisiertes Auto gebracht
• Eine Klimaanlage bläst kalte Luft direkt auf das Objektiv
  Die Kamera wird bei hoher Luftfeuchte verwendet
• Sie vermeiden Kondensation, wenn Sie die Kamera in einer geschlossenen Plastiktüte transportieren und diese erst dann öffnen, wenn sich die Kamera an die Umgebungstemperatur angepasst hat. Wenn sich Kondensation bildet, schalten Sie die Kamera aus und halten Sie sie für etwa zwei Stunden ausgeschelt. Die Kondensation baut sich während der Anpassung der Kamera an die Umgebung auf tatsächchem Wege ab.

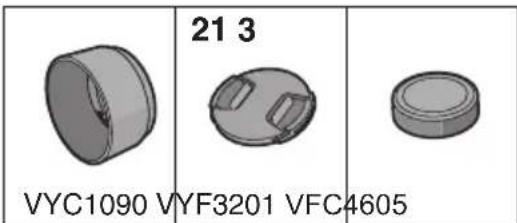

Beiliegendes Zubehör

[Kontrollen, die beim Entfernen der Verpackung des Geräts vorzunehmen sind]

Prufen Sie beim Entnehmen des Gerätes aus seinem Karton, ob das Hauptgerät und sein beiliegenden Zubehörvorhanden sind. Kontrollieren Sie deren außeres Aussehen und ihre Funktionswise, um zu prufen, dass es während des Vertriebs und Transports nicht zu Beschädigungen gekommen ist.

Setzen Sie sich, sollen den Sie Störungen feststellen, vor dem Gebrauch des Gerätes mit Ihr hem Handl er in Verbindung.

Der Stand der Produktnummern ist September 2012. Änderungen sind vorbehalten.

1 Gegenlichtblende
2 Objektivdeckel
3 Hinterer Objektivdeckel (Beim Kauf sind der wichtere Objektivdeckel und der Objektivdeckel auf das Wechselobjektiv aufgesetzt.)

Objektiv ansetzen/abnehmen

Informationen zum Aufsetzen und Abnahmen des Objektivs finden Sie auch in der Bedienungsanleitung der Kamera.

Das Objektiv aufsetzen

• Stellen Sie sicher, dass die Kamera ausgeschaltet ist.

1 Drehen Sie den hinteren Objektivdeckel, um ihn abzunehmen.

A: Hinterer Objektivdeckel

2 Richten Sie die roten Markierungen ⑧ zum Ansetzen des Objektivs auf Kameragehäuse und Objektiv aneinander aus und drehen Sie das Objektiv in Pfeilrichtung, bis es hörbar einrastet.

• Drücken Sie nicht die Objektivfreigabetaste © ernaenn Sie ein Objektiv anschließen.
  Versuchen Sie niemals, das Objektiv schrag zum Gehäuse anzusetzen, da die Objektivfassung beschädigt werden können.

• Überprüfen Sie, ob das Objektiv richtig aufgesetzt ist.

Das Objektiv abnehmer

• Stellen Sie sicher, dass die Kamera ausgeschaltet ist.

Drehen Sie beim Betätigen der Objektivfreigabetaste ① das Objektiv in Pfeilrichtung bis zum Anschlag und entfernen Sie es.

• Setzen Sie den hinteren Objektivdeckel auf, um die Kontakte der Objektivfassung nicht zu beschädigen.

• Setzen Sie den Gehäusedeckel der Kamera auf, damit kein Schmutz oder Staub ins Kamerainnere gelangen kann.

■ Objektivdeckel aufsetzen und abnehmer Drücken Sie zum Anbringen oder Abnehmen des Objektivdeckels wie in der Abbildung gezeigt darauf.

• Verlieren Sie den Objektivdeckel nicht.

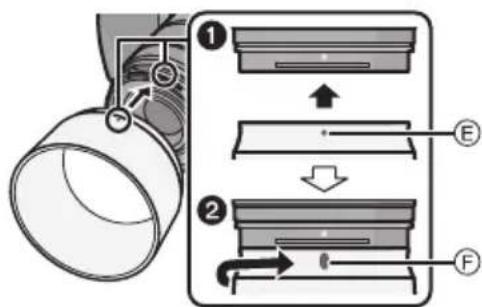

Gegenlichtblende aufsetzen (Mitgeliefertes Zubehr)

1 Richten Sie die Markierung an der Gegenlichtblende mit der Markierung am Rand des Objektivs aus.
Drehen Sie die Gegenlichtblende in Pfeilrichtung, bis sie stoppt, und richten Sie die Stop-Markierung F and der Gegenlichtblende mit der Markierung am Rand des Objektivs aus.

Gegenlichtblende auf dem Objektiv aufbewahren

1 Drehen Sie die Gegenlichtblende in Pfeilrichtung, um sie abzunehmen.

2 Drehen Sie die Gegenlichtblende um und setzen Sie sie wie oben beschreiben wurde auf.

• Wenn Sie bei aufgesetzter Gegenlichtblende Aufnahmen mit Blitz machen, kann der untere Teil des Bildes dunkel erschieren (Vignettierungseffekt/Randabschattung). Außer dem Funktioniert unter Umständen die Blitzsteuerung nicht, weil das Blitz Gegenlichtblende verdeckt wird. Blitzaufnahmen die Gegenlichtble

• Nehmen Sie die Gegenlichtblende ab, wenn Sie bei weniger Licht mit der AF-Hilfslampe arbeiten.

Filter aufsetzen

• Ein Vignettierungseffekt kann auftreten, wenn 2 oder mehr MC-Schutzfilter (Sonderzubehör: DMW-LMC52), PL-Filter (Sonderzubehör: DMW-LPL52) oder ND-Filter (Sonderzubehör: DMW-LND52) verwendet werden, oder wennDICke Schutzfilter und/oder Filter verwendet werden.
• Der Filter{lassst sich eventuell nicht mehr abnehmen, wenn er zu fest angezogen wird. Gehen Sie dazuvorsichtig vor.
• Der Objektivdeckel kann auch aufgesetzt werden, wenn der Filter bereits angebracht ist.
• Auf these Objektiv lasen sich weder Vorsatzlinsen noch Adapter aufsetzen. Die Verwendung von Filtern ist möglich, das Aufsetzen anderer Komponenten dagegen kann zu einer Beschädigung des Objektivs führen.

Bezeichnungen und Funktionen der einzelnen Kamerateile

1 Linsenfläche
2 Schäfenring

Drehen Sie zum Scharfstellen am Scharfenring, wenn Sie Aufnahmen mit der manuellen Scharfinstallung machen.

3 Zoomring

Drehen Sie am Zoomring, wenn Sie Aufnahmen mit Tele oder Aufnahmen mit Weitwinkel machen möchten. (Kleinbild-Äquivalent: 90 mm bis 300 mm)

4 Kontaktpunkt

5 Markierung zum Ansetzen des Objektivs

Hinweis

• Wenn Sie ein Motiv nah an der Kamera mit Blitz aufnehmen, blockiert das Objektiv das Licht vom Blitz, so dass Teile des Bildes dunkel werden können. Achten Sie bei diesen Aufnahmen davon auf ausreichenden Abstand zum Motiv.
• Wenn Sie nach dem Fokussieren den Zoom verwenden, kann es zu Fokussierungsproblemenkommen.itte stellen Sie nach demZoomvorgang erneut scharf.

Vorsichtsmaßnahmen

Achten Sie darauf, das Objektiv nicht fallen zu halten und keinen starken Stößen auszusetzen. Üben Sie keinesfalls zu starken Druck auf das Objektiv aus.

• Achten Sie auch daraufuf, dass die Tasche, in der Sie das Objektiv aufbewahren, nicht herunterfällt, Denn das Objektiv konnte sonst schwer beschadigt werden. Unter Umständen Funktioniert dann auch die Kamera nicht mehr und kann keine Bilder mehr aufzeichnen.
  Wenn in der Umgebung der Kamera Pesticide oder andere flüchtige Substanzen verwendet werden, müssen Sie darüber sorgen, dass diese Stoffe nicht in Kontakt mit der Obektivoberfläche kommt.
• Falls solche Substanzen auf das Objektiv gelangen, konnten sie zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.

Tragen Sie das Gerät nicht, während es noch an der Kamera angebracht ist.

• Keinesfalls darf das Gerät unter den folgenden Bedingungen benutzt oder aufbewährt werden, da this zu Defekten oder Funktionstörungen führen kann.
• Bei direktem Sonnenlicht oder im Sommer an der Küste
• An Orten mit hohen Temperaturen und hoher Feuchtigkeit, bzw. wo starke Änderungen bei Temperatur und Feuchtigkeit erfolgen
• An Orten mit hoher Koncentration von Sand, Staub oder Schmutz
• Bei einem Brand
• In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern
• Wo Wasser das Gerät benässen kann
• Wo Erschütterungen vorhanden sind
  -In einem Fahrzeug
• Weiter Informationen finden Sie auch in der Bedienungsanleitung der Kamera.
• Wenn für langere Zeit kein Einsatz erfolgt, lagern Sie das Objektiv gemeinsam mit einem Trocknungsmittel (Silica-Gel). Ohne ausreichende Trocknung kann die Einsatzfähigkeit des Objektivs durch Schimmel usw. beeinträchtigt oder der Einsatz vollig unmöglich werden. Es wird empfohlen, die Funktionsfähigkeit des Gerätes vor dem Gebrauch zu prufen.
• Stellen Sie sichere, dass das Objekt nicht über einen längeren Zeitraum in Kontakt mit Gummi- oder Plastikprodukten kommt.
• Berühren Sie nicht die elektrischen Kontakte des Gerätes. Dadurch kann es zu einem Defekt am Gerätkommen.
• Nehmen Sie das Gerät nicht auseinander undnehmen Sie keine Veränderungen davon vor.

Verwenden Sie zur Reinigung der Geräte kein Waschbenzin, Alkohol oder ähnliche Reinigungsmittel.

• Lösungsmittel konnen zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.
  Staub und Fingerabdrücke setzen sich mit einem weichen, trockenen Tuch entfernen.
• Verwenden Sie ein trockenes Staubtuch, um Schmutz und Staub auf dem Zoomring und dem Schäfering zu entfern.
• Verwenden Sie keine Kuchenspulmittel oder mit Chemikalien getränkte Tücher.

Fehlerbehebung

Beim Ein- und Ausschalten ist ein Geräusch zu horen.
- Dieses Gerausch wird durch die Blenden- oder Objektivbewegung verursacht; es ist keine Fehlfunktion. Bei Anschluss theses Objektivs an eine Digital-Kamera kann die Stabilisierfungtion nicht ausgeschaltet werden oder die Stabilisierfungtion fonctioniert nicht.
Die optische Bildstabilisierung deses Objektivs Funktioniert nur korrekt mit gestützten Kameras.

Bei Verwendung alterer Digital-K cameras von Panasonic (DMC-GF1, DMC-GH1, DMC-G1) kann [Stabilisator] im [Rec] Betriebsmenu nicht auf [OFF] eingestellt werden. Es wird empfohlen, die Firmware der Digital-Kamera auf der folgenden Website zuactualisieren. http://panasonic.jp/support/global/cs/dsc/download/

→ Bei Verwendung these Objektivs mit einer Digital-Kamera einer anderen Marke Funktioniert die optische Bildstabilisierfungn nicht. (Stand September 2012) Für Einzelheiten wenden Sie sich an die entsprechende Firma.

Spezifikationen

WECHSEOBJECTIV FÜR DIGITAL-KAMERA

"LUMIX G VARIO 45-150 mm/F4.0 - 5.6 ASPH./MEGA O.I.S."

Brennweite f=45 mm bis 150 mm(Kleinbild-Äquivalent: 90 mm bis 300 mm)
Blende 7 Blendenlamellen/runde Öffnungsblende
Blendenwerte F4.0 (Weitwinkel) bis F5.6 (Tele)
Minimale Blende F22
Objektivaufbau	12 Elemente in 9 Gruppen (2 asphärische Linsen, 1 UHR-Linse)
Scharfebereich	0,9 m bis ∞ (von der Referenzlinie für die Brennweite)
Maximale Vergrößerung	0,17× (Kleinbild-Äquivalent: 0,35×)
Optischer bildstabilisator Verfügbar
[O.I.S.] Schalter	Keiner (Die Einstellung des [Stabilisator] erfolgt bei LUMIX Digital-Kameras im [Rec] Betriebsmenü.)
Objektivbajonett "Micro Four Thirds Mount"
Bildwinkel	27° (Weitwinkel) bis 8,2° (Tele)
Filterdurchmesser	52 mm
Max. Durchmesser	Ca. 62 mm
Gesamtlänge	Ca. 73 mm (vom vorderen Ende des Objektivs bis zum Ende des Objektivbajonets)
Gewicht	Ca. 200 g
