用户手册 CURV 500 TS LD Systems

LDCURV500°套件、扩展部分和配件 96-98

技术数据 99-100

制造商声明 100

设置示例 115-116

漢字

安全提示 101-102

引言 102

安装 103

連接器、操作顯示元件 104-109

LD CURV 500° 套件、擴展部分和配件 109-112

技術資料 113-114

製造商聲明 114

設定範例 115-116

ENGLISH

本产品在极高的质量要求下研发制造，可确保长年平稳运作。LD Systems享誉全球、经验丰富，是一家高品质音频设备制造商。请仔细阅读这本使用说明书，以便您能尽快以最佳方式使用LD Systems的产品。

关于LD SYSTEMS的更多信息请访问我们的网站WWW.LD-SYSTEMS.COM

安全须知

1.请仔细通读这本使用说明书
2.请将所有信息和说明妥善保存。
3.请按照说明中的指示进行操作。
4.请注意所有的警告提示。请勿移除设备上的安全提示或其它信息。
5.请按照说明中规定的方法使用本设备
6.请将设备放置在稳固、合适的三脚架或固定装置上（固定安装方式）。确保墙面支架安装正确，安全牢固。确保本设备安装牢固，不会滑落。
7.进行安装时请注意本国适用的安全规定。
8.请勿在暖气、储热器、锅炉及其它热源附近安装和运行本设备。确保本设备安装后能够充分散热冷却。
9.请勿将任何火源（如燃烧的蜡烛）放置在本设备上。
10.请勿堵塞通风口。
11.务请与设备周围和上方至少保持20厘米的距离
12.请勿靠近水源运行本设备。设备不得接触可燃性物质、液体和气体。避免阳光直射！
13.确保不会有水滴入、喷入设备。请勿将盛有液体的容器（如花瓶、水杯等）放置在设备上。
14.确保不会有物体落入设备。
15.仅使用制造商推荐和规定的配件操作本设备
16.请勿打开、改动设备。
17.设备接线后请检查所有线路，防止诸如因绊倒等引起的损坏或意外事故发生。
18.运输过程中务必确保设备不会掉落，避免造成财物及人身损伤。
19. 如果您的设备出现功能故障, 液体或物体落入设备内部, 或者设备受到其它损坏, 请立即关闭设备, 并切断电源 (若设备正在运行)。本设备只允许由授权的专业人员进行维修。
20.请使用干布擦拭设备
21.请遵守本国适用的所有废弃物处理法律。处理包装物时请将塑料与纸张及纸板分类。
22.请勿将塑料袋放置在儿童接触范围内
23.请注意，在未经合规负责方明确批准的情况下对本设备进行变更或修改，可能导致用户的设备操作权限无效对于带电源线的设备
24.注意：如果设备的电源线带有接地保护插头，则必须将其连接到接地插座上。禁止使电源线的接地线失效。
25.请勿在温度急剧变化后立即开启设备（如运输后）。湿气和冷凝水会损坏设备。请在设备达到室温后再开启。
26. 设备连接电源之前，请先检查电网的电压和频率是否与设备上标明的数值相符。如果设备配有电压选择开关，请仅在设备参数与电网参数相符的情况下将设备连接电源。如果设备随附的电源线或适配器与您的电源插座不匹配，请联系电工。
27.请勿踩踏电源线。特别应确保电源插座、适配器以及设备插孔处的电线不得弯折。
28. 设备接线时确保能够容易接触到电源线和适配器。不使用或要清洁设备时，务必断开电源。断电时应握住插头或适配器拔出插座，而不要拉扯电线。严禁湿手触摸电线和适配器。
29.尽量避免快速连续开关设备，否则可能会影响设备的使用寿命。
30.重要提示：更换保险丝时请使用型号和电流值相同的保险丝。如果保险丝反复被熔断，请联系授权服务中心。
31.为确保设备完全断电，请将电源线或适配器从插座中拔出。
32.如果设备的电源插头带有锁扣，必须在拔出插头之前先解锁。但这也会使设备在电源线被拉扯时可能滑动掉落，由此导致人身或其它损伤。因此请谨慎敷设电线。
33.存在雷击危险或长时间不使用设备时，请将电源线和适配器拔出插座。
34.身体，感官或精神能力有限或缺乏经验和知识的人（包括儿童）不得使用该装置。
35.必须指示儿童不要使用该设备
36.如果本机电源线损坏，请勿使用本机。必须使用授权服务中心的适当电缆或组件更换电源线。

注意

禁止移除盖板，否则存在触电危险。设备内部的部件不得由用户自行修理或维护。仅允许具备资格的服务人员进行维护修理工作。

带闪电符号的等腰三角形警告设备内部存在未绝缘的危险电压，可能会引起触电。

带感叹号的等腰三角形表示重要的操作和维护说明

警告！这个符号表示表面烫热。设备运行期间，外壳的某些部分可能会很热。设备使用完毕后请至少等待10分钟，使其冷却后再触摸或移动。

警告！本设备可用于最高海拔2000米的高度。

警告！本设备不适用于热带气候地区。

注意音频设备的高音量！

本设备适用于专业用途。本设备商用时，应遵守本国适用的事故预防性规定和准则。作为制造商，Adam Hall公司在法律上有义务明确提醒您可能存在的健康风险。过高的音量和长时间强音负荷会导致听力受损：使用本产品时可能产生很高的声压级（SPL），会造成音乐人、工作人员和听众受到不可逆转的听力损伤。请避免长时间受到音量高于90dB的负荷。

• CURV500S、CURV500SE 適用於以下電磁環境：住宅、商業、輕工業環境、邊遠地區。本產品不適合用機架安裝。
• 接通電流峰值：8.86 A
  *本設備符合FCC（美國聯邦傳播委員會）第15條法律規定。使用時，需滿足兩個條件：(1)本設備不得產生相互干擾；(2)本設備必須接受任何外部干擾，包括運行時出現的意外影響。未經法律規定的相關負責人明確許可，擅自對本品進行改造、變更，將取消使用許可。

注意：本品已經過檢測，符合FCC第15條規定的B類電子產品極限值的要求。這些極限值可為住宅室內安裝提供足夠的抗干擾保護。本設備會產生、使用、發射出高頻能量。不按生產商指示安裝和運行，可能對無線電、電視接收產生干擾。這種情況下，我們無法保證不會出現干擾。若本設備對無線電、電視接收產生的干擾，且可透過開、關本產品來驗證這種干擾，使用者則可嘗試透過以下其中一種或多種措施來消除干擾：

• 重新校準接收天線，或者將其換個位置
• 加大本設備與接收裝置之間的間距
• 將本設備接到另一個不與接收裝置連接的電路中。
  -若問題未解決，請聯絡經銷商或有經驗的無線電、電視技術人員。

引言

CURV 500 结构紧凑、运输方便，它是一个易于设定的阵列系统，带有最多 4 个联锁卫星扬声器，该系统可用一个 SmartLink 适配器操作。元件尺寸只有 12 × 12 ~cm ，采用 WaveAhead 技术并配有 LD Systems，一个 4" 和三个 1" 驱动器可以高的压力和动力学确保连续而详细的播放。

10"低音反射式低音炮装有DSP控制的D级CURV500放大器，CURV500配有限制器，可防止短路、过热和高压，并装有一个带有16项数字式预设效果的四通道混频器和蓝牙。与Combo和speakON兼容的插座具有诸多的连接方式，为此低音炮配有四个数字式系统预设功能、一个M20螺纹法兰和三个符合人机工程原理的把手。在用于移动式和固定式应用场合的三个套件中，舒适的CURV500具有重量轻、辐射范围大、距离远的特点。

一般說明

调试前必须LD Systems CURV阵列系统的低音炮垂直放在平整面的支脚上。由于存在整个系统失控移动的危险，请勿在滚动车上操作该系统。如此可能引起事故和损坏。为了确保充分冷却，操作时必须在低音炮背面与墙壁等其他物体之间至少保持50cm的距离。请确保系统以及连接的调音台、CD播放机等设备与音频和电源连接器连接正确。仅使用直径适当且完好的缆线，并将缆线卷完全展开。必要时请使用缆线桥架，以避免因雷电松动而绊倒的情况。请勿将此设备直接安装在边线。请勿将低音炮放在桌子上。为了在打开所连接的设备时避免不必要的背景噪音，请总是将您的系统作为最后一个打开并作为第一个开关。

安装

CURV 500° LD 阵列系统采用模块式结构，可以实现诸多的不同设置。下述结构的 LD CURV 50ES Entertainer Set 系统具有代表性。其他套件的示例见该说明书的后面几页。

LD CURV 500^ ES Entertainer Set 由四个部分构成：

A.带有调音台的一体式DSP（数字式信号处理器）低音炮和用于系统元件的D级末级。
B.高度可调的分隔棒。

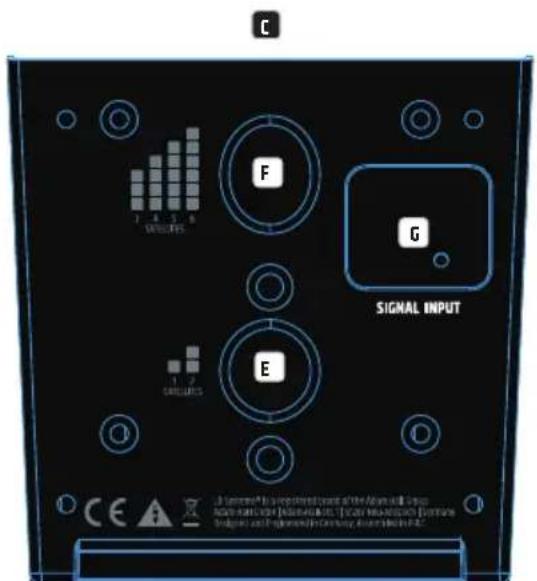

C. SmartLink 适配器作为 4 个 CURV 500^ 阵列卫星的基座。
D. 4 个 CURV 500^ 阵列卫星采用取得专利的点击机构和 WaveAhead 技术

在低音炮(A)安装在适当位置之后，将分隔棒(B)旋到低音炮（上侧的法兰）上。使用1个或2个CURV50星扬声器时，将带有后部法兰（卫星扬声器 1 + 2 的标记，垂直位置，插图E）的Smart磁动器(C)插到分隔棒的上部，使用带有前部法兰（卫星扬声器 3 + 4 的标记，前倾位置，插图F）的3个或4个CURV50星扬声器。这时在按下卫星扬声器一侧的弹性开锁钮时，将一个CURV500卫星扬声器(D)从后侧推到SmartLink适配器(C)的止挡处。注意将卫星扬声器的两个导轨正确插入到SmartLink适配器上侧的槽子中，确保安装牢固和两个元件触头的连接。这时去除开锁钮上的压力，将开锁钮重新移到原始位置并锁紧接头。按以上所述的相同方式进行，为系统再扩展一些卫星扬声器。这时借助附带的扬声器缆线将CURV 500^ 低音炮的扬声器输出端SATELLITEOUT与SmartLink适配器的扬声器输入端INPUT SIGNAL(G)连接在一起。卸下时请按相反顺序进行。固定安装和在桌面上使用时，SmartLink适配器的背面装有一个接线盒接头（插图H，接线盒在供货范围内）。扬声器输入端INPUT SIGNAL(G)用缆线与接线盒接头(H)并联连接。

H

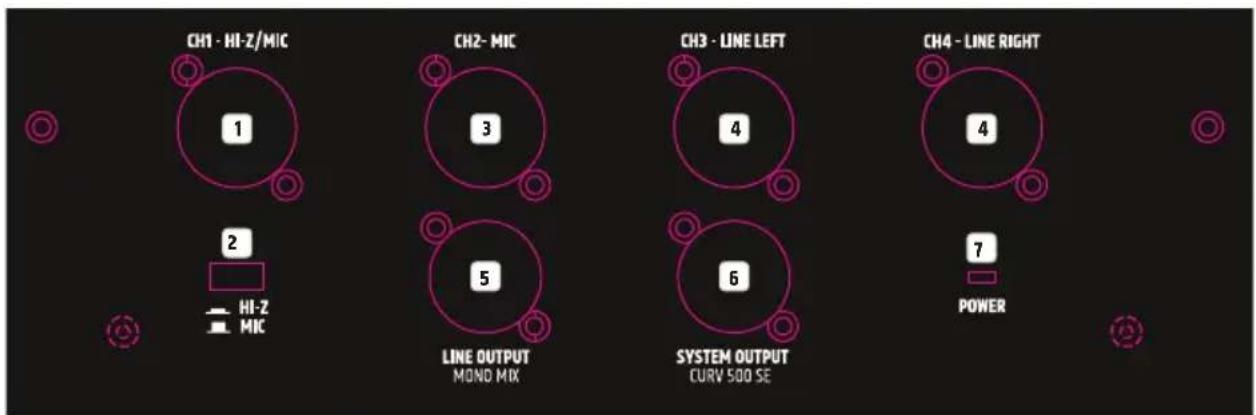

连接器、操作显示元件

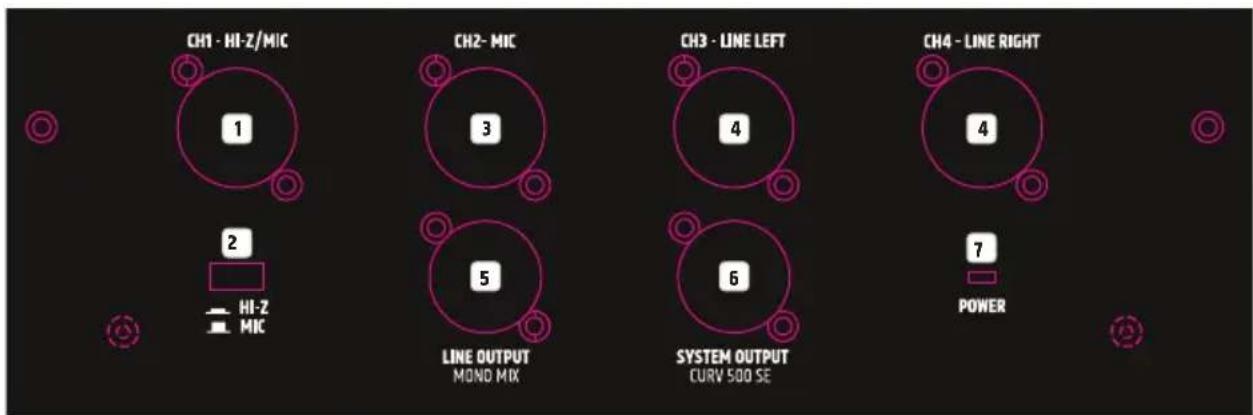

1 INPUT MIC/HI-Z

对称麦克风或仪器输入端（XLR/6.3毫米插孔Combo）。也可使用非对称的麦克风或仪器缆线（单声道插孔）。注意按以下所述的那样调节开关2。提示：XLR输入插孔上有一个用于对电容式麦克风供电的12V幻像电源。

2 HI-Z开关

将通道1用作麦克风通道时将HI-Z开关移到未按下的位置。用作仪器通道（例如占他），将HI-Z开关移到按下的位置。

3 INPUT MIC

对称麦克风输入端（XLR/6.3mm插孔Combo）。亦可使用非对称的麦克风缆线（单通道插孔）。提示：XLR输入插孔上有一个用于对电容式麦克风供电的12V幻像电源。

4 INPUT LINE 3 + 4

带有XLR/6.3mm插孔Combo插座的对称线路输入端用于连接源播放机（例如调音台、键盘）。将CURV Entertainer Sets用作单声道套件（将阵列卫星一起装在分隔棒上）时，必须按下调音台操作面板上的开关MONO/STEREO（单声道/双声道）(26）（单声道）。这时施加的音频信号合成为单声道。如将CURV SERTainer Set用作双声道套件（左右分别安装2个阵列卫星）或使用CURV 50PS Power Set（双声道），将MONO/STEREO开关(26)移到未按下的位置STEREO（双声道）。施加的双声道音频信号被输出为双声道。后者适用于使用LD CURV 500AVS双声道A/V套件（开关 26 - > 双声道）的情形。

LINE OUT MONO MIX

带有XLR公螺纹接头的对称线路输出端。将调音台复合信号输出为单声道。

SYSTEM OUT CURV 500 SE

5极XLR公螺纹接头用于连接CURV500SE低音炮扩展部分或CURV 500^ PES电源扩展套件。使用CURV500SE低音炮扩展部分时必须按下调音台操作面板上的MONO/STEREO开关(26）（单声道）。这时施加的音频信号合成为单声道。如果CURV500PES电源扩展套件用于建立双声道扩音系统，将MONO/STEREO开关(26)移到未按下的位置STEREO（双声道）。如果INPUTLINE3/4上有双声道信号，将音频信号输出为双声道。

7 POWERLED

一旦装置正確接上电源并开启，LED指示灯就会发亮

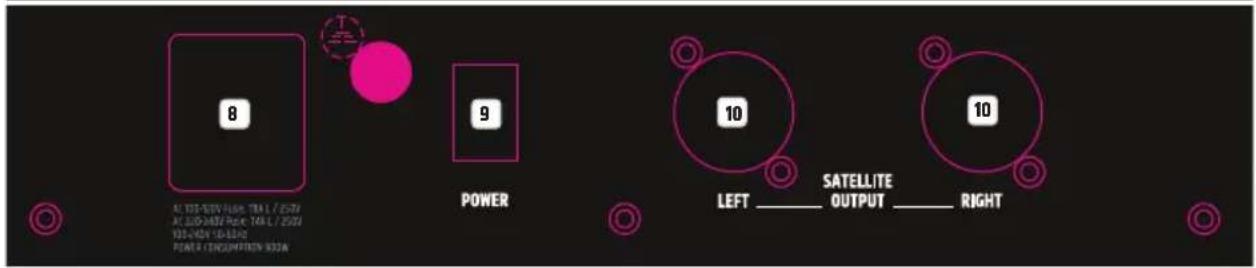

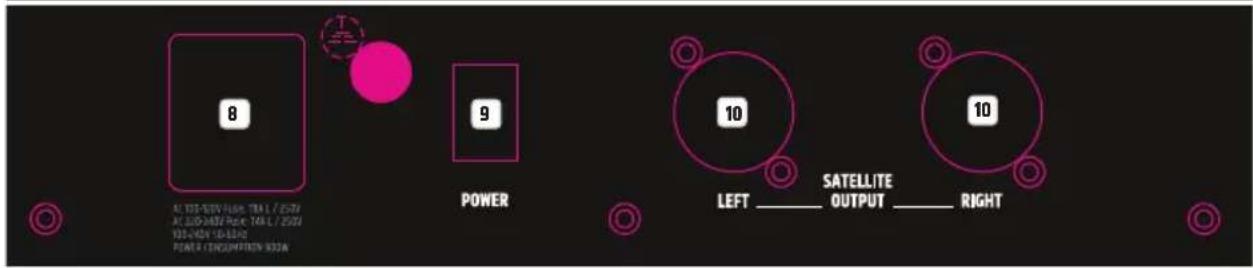

8 电源插座和保险丝座

带有集成保险丝座的IEC电源插座。供货范围包括一根适当的电源缆线。重要提示：仅换上与工作电压一致的保险丝。请注意外壳上的印字。如果保险丝反复触发，请联系指定的维修中心。

与 Speakon 兼容的输出端用于控制 LD CURV 500 卫星扬声器。每个输出端的四个 LD CURV 500 卫星扬声器可以同步运行（例如用于扩音）。将 CURV 568 Entertainer Sets 用作单声道套件时使用卫星输出端 LEFT 控制 LD CURV 500 卫星扬声器，必须按下调音台操作面板上的 MONO / STEREO 开关(26)（单声道）。如将 LD CURV 580 Entertainer Set 用作双声道套件（左右分别布置 2 个 LD CURV 500 卫星扬声器）或使用 LD CURV 50AVS A/V 套件，使用左右两个卫星输出端控制 LD CURV 500 卫星扬声器并将 MONO / STEREO 开关 (26) 移到未按下的位置 STEREO（双声道）。施加的双声道音频信号被输出为双声道。如将 LD CURV 500 Power Set 用作双声道套件（或将 LD CURV 500 ES 和 LD CURV 500 PES 组合在一起），需要使用卫星输出端（左侧）控制左侧 LD CURV 50 星扬声器。通过扩展低音炮 SATELLITE OUT RIGHT 的卫星输出端控制右侧 LD CURV 500 卫星扬声器。

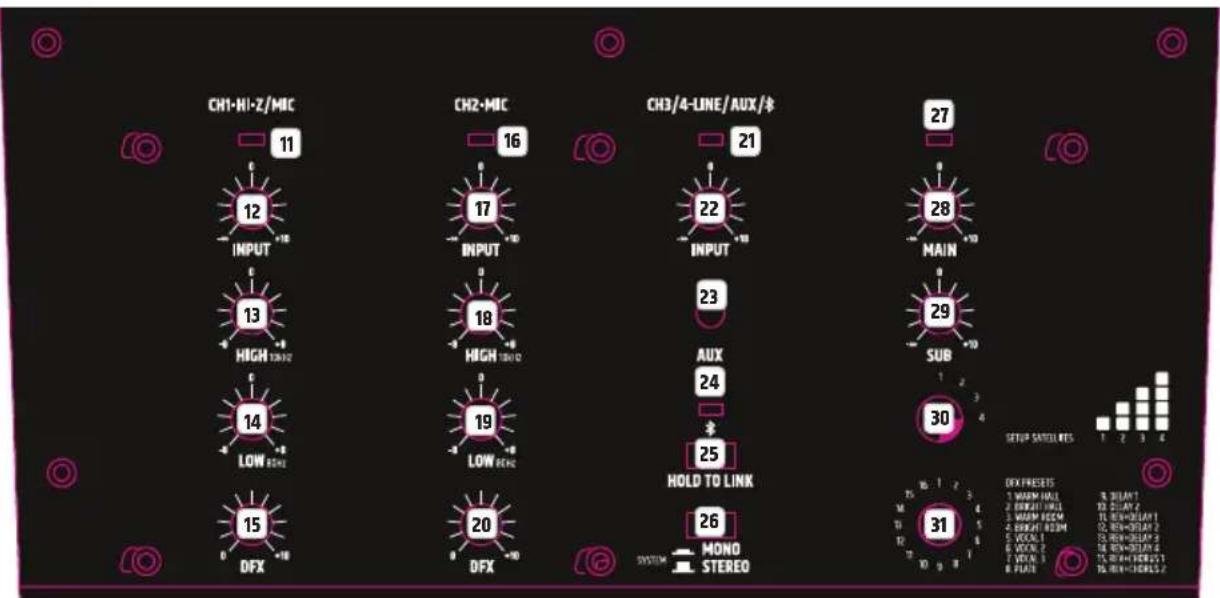

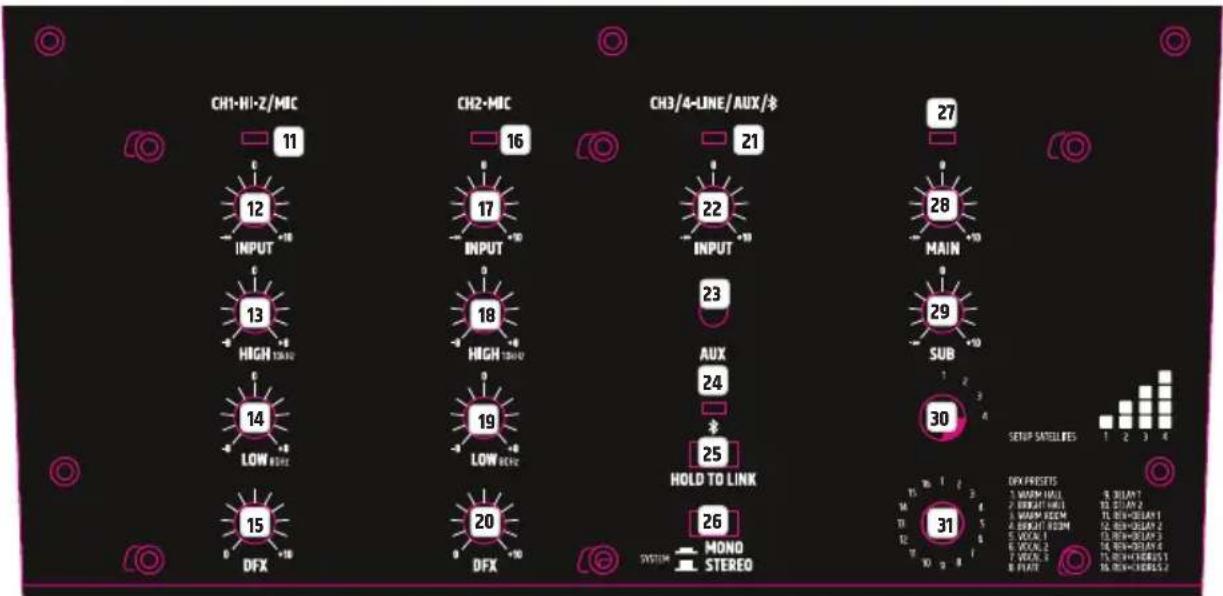

1 LED CH1

如果通道1(CH1)上有音频信号，LED指示灯亮起绿光；一旦LED指示灯亮起红光，失真度通道运行。如要避免失真，低通道1.funziona al limite di distorsione音量滑块(12)的声平。

12 LEVEL CH 1

通道1(CH1)的音量滑块。向左旋转音量减小，向右旋转音量增大。

3 EQUALIZER HIGH CH 1

通道1(CH1)的高低音频带均衡器。向左旋转高低音频带降低，向右旋转高低音频带提高。在中位（锁定部位）均衡器不工作。

14 EQUALIZER LOW CH 1

通道1(CH1)的低音均衡器。向左旋转低音降低，向右旋转低音提高。在中位（锁定部位）均衡器不工作。

LEVEL DFX CH1

滑块用于将通道1（效果发送）的信号合成到内部数字式效果处理器（通道1的音量效果）上。借助31号旋转式编码器PRESES选择预设效果。

15 LED CH 2

如果通道2(CH2)上有音频信号，LED指示灯亮起绿光；一旦LED指示灯亮起红光，失真度通道运行。如要避免失真，降低通道2音量滑块(17)的声平。

LEVEL CH 2

通道2(CH2)的音量滑块。向左旋转音量减小，向右旋转音量增大

18 EQUALIZER HIGH CH 2

通道2(CH2)的高低音频带均衡器。向左旋转高低音频带降低，向右旋转高低音频带提高。在中位（锁定部位）均衡器不工作。

19 EQUALIZER LOW CH 2

通道2(CH2)的低音均衡器。向左旋转低音降低，向右旋转低音提高。在中位（锁定部位）均衡器不工作。

20 LEVEL DFX CH 2

滑块用于将通道2（效果发送）的信号合成到内部数字式效果处理器（通道2的音量效果）上。借助31号旋转式编码器PRESES选择预设效果。

LEDCH3/4

如果通道3/4(CH3/4)的输入端上有音频信号，LED指示灯会亮起绿光；一旦LED指示灯亮起红光，失真度通道运行。如要避免失真，降低源播放机（例如键盘、调音台）的音量或音量滑块22的声平。

22 LINE IN LEVEL CH 3/4

通道3/4(CH3/4)的音量滑块。向左旋转音量减小，向右旋转音量增大。

23 AUX INPUT

用于源播放机（例如mp3播放器）带有 3.5mm 插座的双声道输入端。输入端与线路输入端3和4并联铺设。借助通道3/4LEVELCH3/4或源播放机的音量滑块设定音量。

24蓝牙LED

LD CURV 500^ 阵列系统的调音台配有蓝牙，也就是说其他蓝牙设备（例如智能手机）的音频文件可在LDCURV500声器上播放（两个设备之间的最大距离大约10米）。如果没有蓝牙設備連接到內部蓝牙單元上，蓝色蓝牙LED就会每隔大约3秒钟短暂闪烁两次，而在连接就绪时LED会每隔大約0.5秒钟有节奏地闪烁；如果藍牙LED持久亮起，表明蓝牙连接，可以开始播放曲目。借助通道3/4LEVELCH3/4或源播放机的音量滑块调节音量。

25 保持连接 (HOLD TO LINK)

如要将内置的蓝牙单元与一个蓝牙设备耦合和连接，按住HOLD to LINK按钮大约3秒钟，直到蓝牙LED指示灯(24)有节奏地闪烁（大约 2Hz ），启用蓝牙设备的蓝牙，并在用户界面上搜索可用的设备。选择条目“LD CURV90蓝牙设备与蓝牙单元耦合。然后即可开始播放曲目。如要结束连接，再次按住HOLD to LINK按钮大约3秒钟。

26 MONO/STEREO

如要输出合成的Mono调音台输出信号，将MONO/STEREO开关移到按下的位置MONO（单声道）。如未按下MONO/STEREO开关，输出信号即被输出为双声道信号。

27 MAIN LED

如果合成通道上有音频信号，LED指示灯会亮起绿光。一旦LDCURV50阵列系统在极限范围内运行，LED指示灯就会亮起红光。由于内置音频限制器可以控制过载，短暂亮起的情况并不严重。通过降低输入电平可以避免指示灯持续发亮。

28 主級 (MAIN LEVEL)

合成通道的音量滑块。向左旋转总音量减小，向右旋转总音量增大

29子級（SUBLEVEL）

根据卫星扬声器调节低音炮的音量比例

30 DSP PRESETS

由于连接的 LD CURV 500 卫星扬声器数量可能变化（1-4个），必须相应调整 DSP 设置，以使所有四种变化的声音辐射达到均质（调整均衡器和低音）。如果只想在 LD CURV 500 统中运行一个卫星扬声器（一个单声道或左右各一个双声道），将旋转式编码器调到数字 1。如要在系统中运行 2 个、3 个或 4 个卫星扬声器，按同样方式进行。

31 DFX PRESETS

可以为您提供16种不同的预设效果。使用旋转式编码器，以根据要求选择其中一种预设

连接器、操纵显示元件

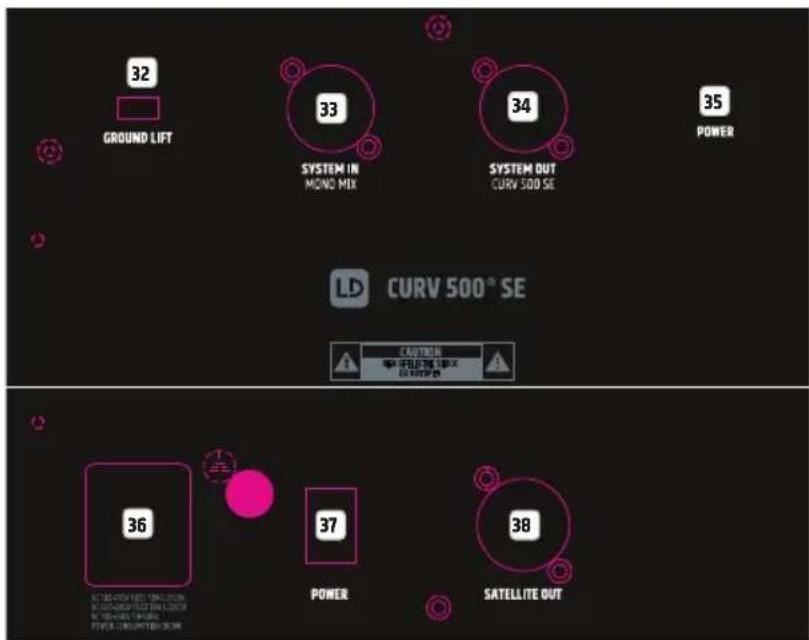

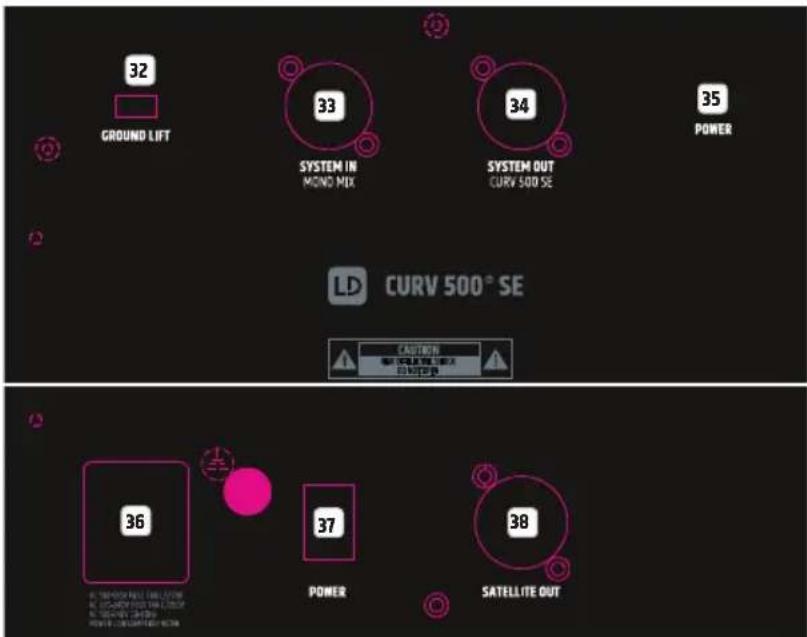

LDCURV500SE

低音炮扩展部分LDCURV500SE分别用于补充LDCURV500阵列系统的低音辐射。此外，低音炮扩展部分还可连接辅助的LDCURV500卫星扬声器。用集成在LDCURV500S低音炮上的DSP（数字信号处理器）和5极XLR系统缆线对信号进行智能控制，因此不必对系统进行额外的设置。

32 GROUND LIFT

一旦低音炮LDCURV500'S和LDCURV500'SE接到不同的接地电位上，该功能即可防止接地回路。

SYSTEM IN CURV 500

5极XLR插座用于连接CURV500S低音炮（6号系统OUT->33号系统IN）。供货范围包括一根5极XLR系统缆线。提示：仅使用带有并联信号线和布满引脚的屏蔽5极XLR缆线。市面上供应制作的5极XLR缆线不一定布满所需的引脚。将CURV500SE用作低音炮扩展部分时，必须按下LDCURV500S低音炮调音台操作面板上的MONO/STEREO开关(26)(MONO)(单声道)。这时施加的音频信号被合成为单声道。如果CURVB电源扩展套件用于建立双声道扩音系统，将MONO/STEREO开关(26)移到未按下的位置STEREO（双声道）。如果LDCURV50低音炮的INPUTLINE3/4上存在双声道信号，音频信号即被输出为双声道信号。

34 SYSTEM OUT CURV 500 SE

5极XLR公螺纹接头用于连接一个辅助的CURV500SE低音炮扩展部分或CURV 500^ PES电源扩展套件。

35 POWERLED

一旦装置正確接上电源并开启，LED指示灯就会发亮

36 电源插座和保险丝座

带有集成保险丝座的IEC电源插座。供货范围包括一根适当的电源缆线。重要提示：仅换上与工作电压一致的保险丝。请注意外壳上的印字。如果保险丝反复触发，请联系指定的维修中心。

37 电源開/關 (POWERON/OFF)

装置的供电开关。

38 SATELLITE OUT RIGHT

与 Speakon 兼容的输出端用于控制四个 LD CURV 500 卫星扬声器。如将 LD CURV 500PS Power Set 用作双声道套件（或 LD CURV 500ES 和 LD CURV 500° PES），需用 LD CURV 509 低音炮卫星输出端 LEFT（左侧）控制左侧 LD CURV 500 卫星扬声器。通过扩展低音炮 LD CURV 500SE (SATELLITE OUT RIGHT) 的卫星输入端控制 LD CURV 500 卫星扬声器。

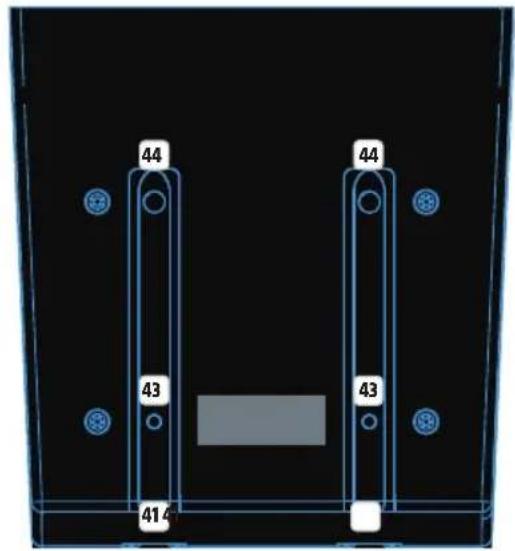

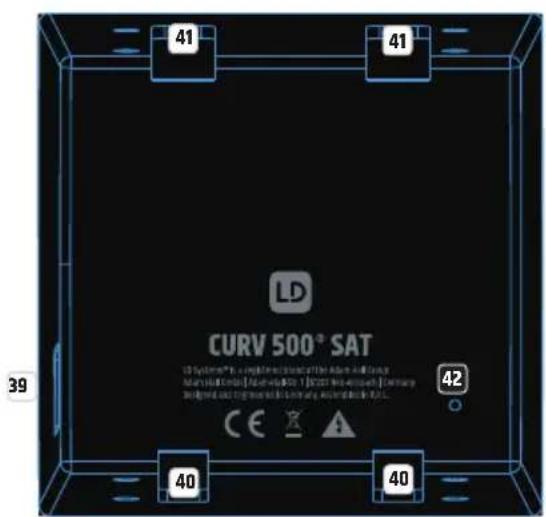

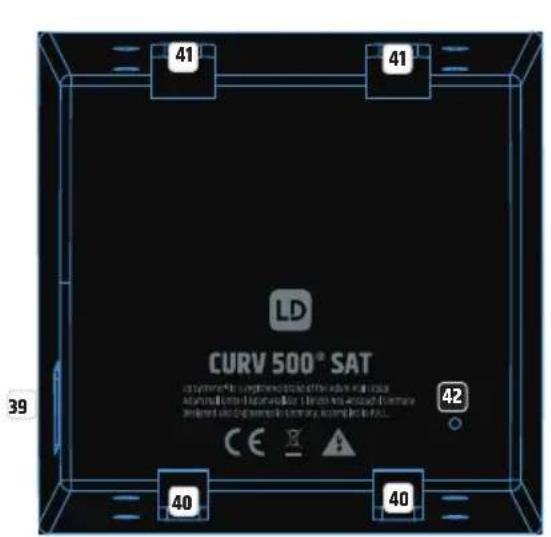

39 开锁钮

在按下卫星扬声器一侧的开锁钮时，从后面将一个CURV500卫星扬声器(LDCURV500°SAT)推到SmartLink适配器(LDCURV500°SLA)的止挡处为止。注意将卫星扬声器(40)的两个导轨正确插入到SmartLinR适配器或下面卫星扬声器的上方槽了(41)中，确保安装牢固并且两个元件的触头相互连接。这时去除开锁钮上的压力，使其重新移到原始位置并锁住接头。按以上所述的相同方式进行，以使系统再扩展一些卫星扬声器。

40 导轨LDCURV500SATELLIT

41 开槽SMARTLINK®适配器或.LD CURV 500 SATELLIT

42 M3螺纹

固定安装时固定LDCURV500卫星扬声器用的M3螺纹

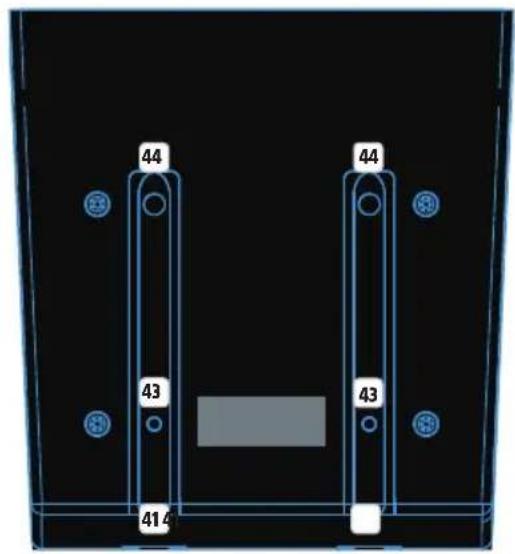

43 LOCKING SYSTEM / 锁定系统

44 联系

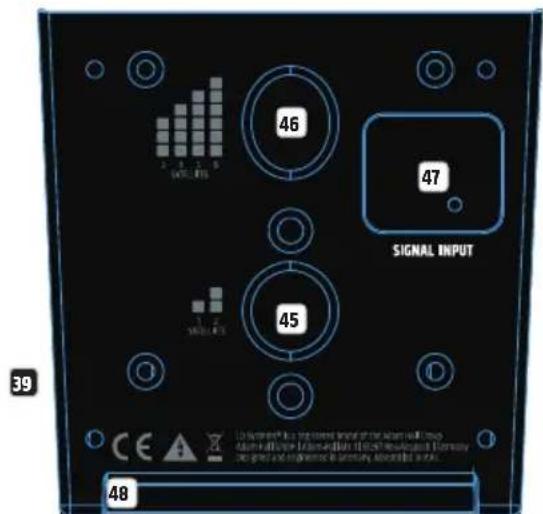

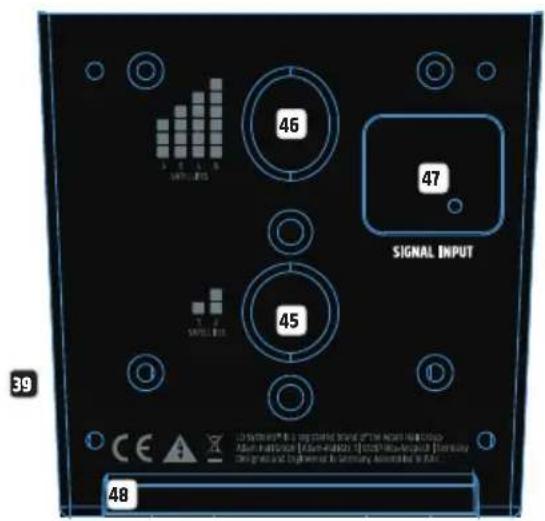

45 卫星扬声器1/2

用于1至2个卫星扬声器的法兰（垂直位置）。

48 卫星扬声器3/4

用于3至4点卫星扬声器的法兰（前倾位置）。

47 输入信号

与 Speakon 兼容的扬声器输入端。扬声器输入端 INPUT SIGNAL (47) 用缆线与接线盒接头 (48) 并联。

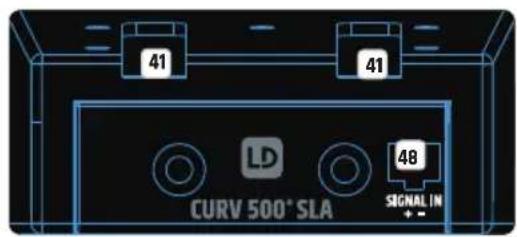

48 接线盒接头

接线盒接头用于固定安装和桌面应用（接线盒在供货范围内）。扬声器输入端INPUT SIGNAL(47)用缆线与接线盒接头(48)并联。

LD CURV 500 套件、扩展部分和配件

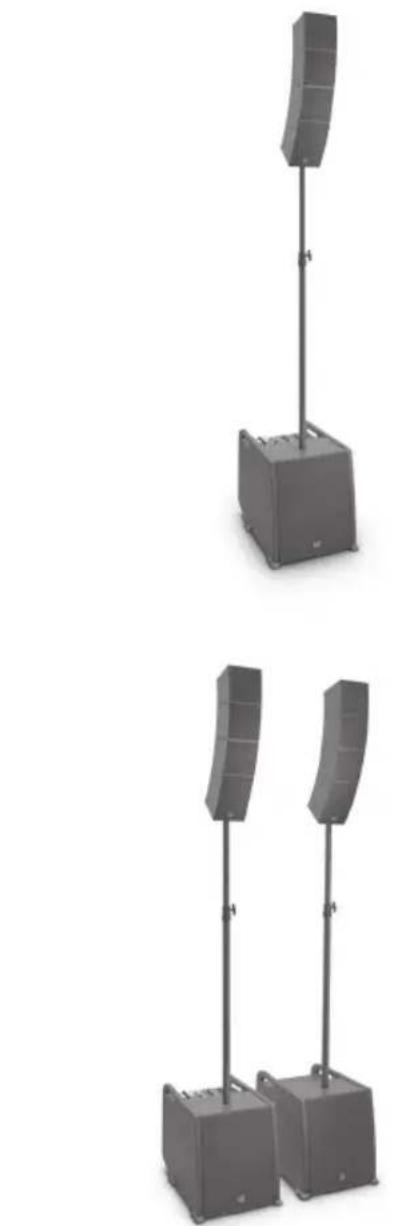

LD CURV 500° ES

Set包含以下部分：

1X LD CURV 500°S低音炮

TXLDCURV500DB分隔棒

4X LD CURV 500 SAT 卫星扬声器

1x LD CURV 500° CABLE1 扬声器缆线带有与 Speakon 兼容的插头 (2.2 m)

1x电源缆线

LD CURV 500° PS

套件包括：

1X LD CURV 500°S低音炮

1X LD CURV 500*SE低音炮扩展部分

2X LD CURV 50D DB 分隔棒

8X LD CURV 500° SAT 卫星扬声器

1X LD CURV 500° CABLE3 5 极 XLR 系统缆线 (10 m)

2X LD CURV 500 CABLE1 扬声器缆线带有与 Speakon 兼容的插头 (2.2 m)

2x电源缆线

LD CURV 500° AVS(W)

套件包含以下部分：

2X LD CURV 500° SAT 卫星扬声器

2X LD CURV 500 CABLE2 扬声器缆线、接线盒 (3m) 上与 Speakon 兼容的插头

1x电源缆线

LD CURV 500° PES(W)

套件包括以下部分：

1X LO CURV 500*SE低音炮扩展部分

1X LD CURV 500° DB 分隔棒

4X LD CURV 500 SAT 卫星扬声器

1X LD CURV 500° CABLE3 5 极 XLR 系统缆线 (10 m)

1x LD CURV 500° CABLE1扬声器缆线带有与 Speakon 兼容的插头 (2.2 m)

1x电源缆线

LD CURV 500* STS

套件包括以下部分：

1X LD CURV 500°SSB三脚架基座

1x LD CURV 500^ DB分隔棒

2X LD CURV 500° SAT 卫星扬声器

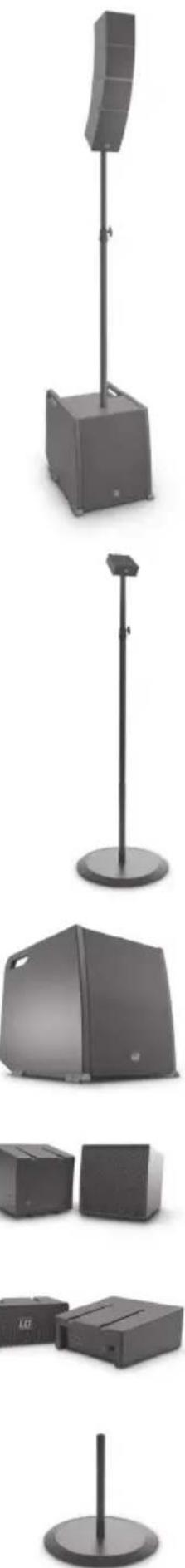

LD CURV 500 SLA(W)

SmartLink 适配器

LD CURV 500*SSB

三脚架基座

LD CURV 500 DB

分隔棒

LD CURV 500° SS

三脚架基座和分隔棒

LD CURV 500° CABLE1

扬声器缆线带有与 Speakon 兼容的插头 (2.2m)

LD CURV 500° CABLE2

扬声器缆线，接线盒 (3m) 上与 Speakon 兼容的插头

LD CURV 500² CABLE3

5极XLR系统缆线 (10m)

LD CURV 500° CABLE4

扬声器缆线带有与 Speakon 相配的插头 (8m)

LD CURV 500^ SATBAG

用于4个卫星扬声器的运输袋和2个SmartLink®适配器

LD CURV 500° SUBPC

CURV 500^品 低音炮手推车

LD CURV 500° CMB

CURV500卫星扬声器的顶板安装架

LD CURV 500° WMB(W)

CURV 500^ 卫星扬声器的墙壁安装架

LD CURV 500° TMB

用于CURV500卫星扬声器的桁架安装转接头(供货范围内不包括桁架夹具)

技术数据

型号 CURV500ES CURV500AVS CURV500PS
型号:移动式阵列系统-Entertainer-Set	移动式阵列系统-AV-Set	移动式阵列系统-Power-Set
额定功率(RMS):460 W 380 W 920 W
卫星扬声器的数量:428
适配器数量:122
低音炮数量:112
最高连续声压(SPL):122 dB	116 dB	128 dB
最高声压(峰值):128 dB	122 dB	134 dB
低音炮500S/SE:10"低音反射
卫星扬声器:中频扬声器:1x4"/高频扬声器:3x1"采用WaveAhead技术/16 Ohm
频率范围:47 Hz-20 kHz
辐射角(HxV):110°水平,10°垂直(各个卫星扬声器)
放大器:D级
功率(RMS/Peak):低音炮:300W/1200W卫星扬声器:2x160W/2x640W	低音炮:300W/1200W卫星扬声器:2x160W/2x640W	低音炮:300W/1200W卫星扬声器:2x160W/2x640W低音炮扩展部分:300W/1200W,1x160W/1x640W(卫星扬声器)
保护电路:基于DSP的多频带限制器;短路、过热、过载
低音炮500S的特点:4通道混频器、蓝牙、16项DFX预设、4项系统DSP预设、M20螺纹法兰、3个符合人机工程学原理的把手
低音炮500SE的特点:接地环路开关、M20螺纹法兰、3个符合人机工程学原理的把手
低音炮500S的操纵元件:输入电平(Ch1-4),Hi-Z,Hi/Low EQ(Ch1-2),DFX(Ch1-2),DFX预设,DSP预设,蓝牙连接,单声道/双声道,低音炮声平,总输出声平(总和)
低音炮500SE操纵元件:接地环路开关
低音炮500S的显示元件:信号,限制器、卡夹、蓝牙、电源
低音炮500SE的显示元件:电源
低音炮500S的连接器:1xMic/Hi-Z(XLR/6.3mm插孔、Combo),1xMic(XLR/6.3mm插孔、Combo)、2条线路(XLR/6.3mm插孔、Combo)、3.5mm微型插孔、2个卫星输出端(与talkOn兼容)、线路输出端(XLR)、系统输出端(5极XLR)、电源
低音炮500SE接口:1x旋转圆盘输出端(与talkOn兼容)、系统输入端(5极XLR)、系统输出端(5极XLR)、电源线(电源)
低音炮500S/SE的外壳材料:夹板
低音炮500S的表面/SE:PA油漆
卫星扬声器的特点:采用WaveAhead技术、内置分频单元、金属保护栅格、SmartLink*系统
卫星扬声器的外壳材料:压铸铝
卫星扬声器的表面:粉末涂覆
SmartLink*适配器的特点:2x16-mm法兰、用于选配墙壁、顶板、横梁安装的4xM6螺纹、SmartLink*系统、用于台式安装的4个橡胶支脚
SmartLink*适配器连接器:1个与talkOn相配,1个接线板
SmartLink*适配器的外壳材料:压铸铝

SmartLink适配器的

粉末涂覆

表面：

供电：带有功率因数修正(PFC)

功能的开关电源

电源：IEC

工作电压：100-240VAC,50/60Hz

最大功耗： 900W

温度范围： 0^ - 50^

空气湿度：相对湿度 10% -70%

(不凝结)

低音炮 (B× H× T)

325× 383× 491mm

尺寸：

卫星扬声器(BxHx

122× 122× 122mm

T)的尺寸：

SmartLink 适配器

尺寸

(BxHxt):

低音炮的重量： 16.5kg

卫星扬声器的重量： 1.73kg

适配器重量： 0.54kg

制造商声明

制造商质保与责任范围

我们当前适用的质保条件和责任范围请参见：https://cdn-shop.adamhall.com/media/pdf/MANUFACTU-

RERS-DECLARATIONS_LD_SYSTEMS.pdf。有关售后服务事宜请联系：Adam Hall GmbH, Adam-Hall-Str. 1,

61267 Neu Anspach / 电子邮件：[e-mail] / +49 (0)6081 / 9419-0。

废弃处理本产品的正确方法

（适用于欧盟国家以及其他采取垃圾分类的欧洲国家）产品或其附属文件上的这一符号表示，该设备在使用期结束后不得与普通的生活垃圾一同丢弃，避免在不受控制的废弃物处理过程中造成环境或人身损害。请将本产品与其它废弃物分开处理，使其得到回收，促进可持续性经济循环。作为个人，您可通过出售该产品的经销商或通过相应的当地政府机构获取环保处理废弃物的相关信息。作为商业用户，请联系您的供货商，必要时请查看协议中规定的设备废弃处理条件。本产品不得与其它商用垃圾一同丢弃。

CE符合性声明

Adam Hall GmbH公司在此声明，本产品符合以下指令（如适用）：

无线设备指令R&TTE（1999/5/EG），2017年6月起由RED（2014/53/EU）取代

低电压指令（2014/35/EU）

电磁兼容指令（2014/30/EU）

RoHS（2011/65/EU）（在电子电气设备中限制使用某些有害物质指令）

完整的符合性声明请参见www.adamhall.com。

您也可以发送邮件至[e-mail]询问信息。

繁體中文

首先祝贺您做出正確的選擇！

本設備依照最高品質標準開發製造，確保長期工作而無故障。LD系統充分體現出我們作為高品質音頻產品製造商所具備

之聲譽和長期的經驗。請仔細閱讀本操作說明書，讓您儘快掌控您新的LD系統之使用。

有關LD系統之更多資訊，請存取我們網站：WWW.LD-SYSTEMS.COM

安全注意事项

1.請仔細閱讀本手冊。
2.請將所有資訊和說明書妥善存放在安全之處。
3.請依照按照說明進行操作。
4.請注意所有警告事項。請勿從設備中去除任何安全說明或其他資料。
5.僅應依照設計用途使用本產品。
6.僅使用穩固、合適之三腳架（固定式安裝時）。確保牆壁式支架正確安裝並固定。確認設備牢固安裝，不會掉落。
7.在安裝期間應遵照您所在國家地區之安全法律規章。
8.請不要在靠近散熱器、電熱器、火爐或其他熱源處安裝或操作設備。確保設備的安裝方式，以便使其充分冷卻，並且不會過熱。
9.請不要將任何火源（例如：燃燒蠟燭）放置在設備上。
10.通風孔不得堵塞。
11.在装置周围和上方保持至少20公分距離。
12.請不要在水附近操作設備。請勿將本設備使用於接觸易燃材料、液體或氣體之處。應避免陽光直射！
13.確保不會有滴水或濾水進入裝置。請不要在設備上裝有液體的容器（例如：花瓶或飲用器皿）。
14.請確保不會沒有物體可以落入設備。
15.僅使用製造商建議和提供的配件。
16.請勿打開設備，請勿變動設備。
17.設備連接之後，請檢查所有線纜，防止造成損壞或發生事故，例如絆倒。
18.在運輸時，請注意確保設備不會掉落，否則可能造成設備損壞和人身傷害。
19.若您的設備無法正常工作、有液體進入設備或掉入異物，或者設備因為其他原因已經損壞，應立即將其關閉，並從電源插座上拔下（若為啟用的裝置）。此設備僅應由授權人員進行修理。
20.僅應使用乾布擦拭清潔此設備。
21.應遵守您當地適用的一切處置法規。處理包裝時，請將塑膠和紙或紙板分開。
22.塑膠袋必須存放於孩童無法接觸到之處。
23. 請注意，未經負責合規方明確批准的更改或修改可能會導致使用者操作裝置之權利無效。

對於附帶電源連接的設備

24.注意：若設備電源線帶有保護接點，則應將其連接到帶保護接地導體之電源插座。切勿禁用電源線之保護導體。
25.若設備受到嚴重溫度波動之影響（例如：在運輸之後），請勿立即開啟設備。濕氣和冷凝會損壞設備。在已達到室溫之後，才開啟本設備。
26.在設備連接到電源插座之前，請先檢查電源的電壓和頻率是否與設備上顯示的數值相符。若設備上具有電壓選擇器開關，僅當設備上的數值與電源值相符合之後，方可將設備連接到插座。若提供的電源線或附帶的電源變壓器不適合您的插座，請與電子專業人員聯絡。
27.請勿踩踏電源線。確保帶電電纜不要扭結，特別是在電源插座和電源變壓器和設備插座之處。
28.設備接線時，應確保總是可以自由接入電源線或電源變壓器。不使用設備時，或者希望清潔設備時，應切斷設備電源。應從插頭或電源變壓器上拔掉電源線和變壓器，不要從插座上拔下綫線。切勿用濕手觸碰電源線和電源變壓器。
29.如果可能的話，請盡量不要快速接通或切斷設備電源，否則會影響設備壽命。
30.重要提示：僅使用相同類型和額定值的保險絲來更換。若保險絲反覆燒斷，請聯絡授權服務中心。
31.若需將設備完全切斷電源，請將電源線或電源變壓器從牆壁插座上拔下
32.若設備上配有可鎖定的電源連接器，僅當相應的設備插頭解鎖後，方可將其拔下。但是，在拉動電源線時會導致設備滑落或傾倒，造成人員傷害或其他損壞之危險。請小心佈放纜線。
33.若存在閃電危險時，或者長時間不使用設備時，應從牆壁上插座斷開電源線和電源變壓器。
34. 身體，感官或精神能力有限或缺乏經驗和知識的人（包括兒童）不得使用該裝置。
35.必須指示兒童不要使用該設備。
36.如果本機電源線損壞，請勿使用本機。必須使用授權服務中心的適當電纜或組件更換電源線。

注意切勿取下蓋板，否則會有觸電危險。設備內沒有可由操作者修理或維護之部件。只有合格之維修人員方可執行維護和維修作業。

帶有閃電圖示之等邊三角形警告標誌，表示設備內部具有未經絕緣的危險電壓，可能會導致觸電危險。

帶有驚嘆號之等邊三角形標誌，表明重要的操作和維護說明。

警告！此圖示表示表面炙熱。在運行過程中，殼體的某些部分可能會很熱。僅應在使用完畢至少冷卻10分鐘之後，方可觸碰或移動。

警告！本設備僅適合用於海拔高度不超過2000公尺之處。

警告！本設備不適合用於熱帶氣候。

注意：本設備為高音量音訊產品！

本設備用於專業用途。將本設備用於商業用途時，務必遵守您所在國家和地區相關事故防範法律法規。作為製造商，Adam Hall 有義務明確告知使用者可能面臨的健康損害風險。高音量及持續收聽可能會損傷聽力：使用本產品過程中，會產生很高的聲壓，可能對藝術表演者、員工、觀眾之聽力產生不可逆的損傷。避免長時間暴露於 90 分貝以上的高音量電平環境。

• CURV500S、CURV500SE 适于在下列环境中的电磁条件下工作：住宅、商业和轻工业环境和城郊区域。该装置不适于采用机架安装。

*启动峰值电流：8.86 A

*本设备符合FCC第15条中所述要求。操作必须满足两个条件：（1）该设备不会造成有害干扰；（2）该设备必须可接受所有外部干扰，即使它们会导致不必要的操作影响。任何未经合规主管人员明确授权的变动或修改都可能导致运行许可失效。

提示：该设备已通过测试并符合FCC规定项下第15部分B类数字式设备的极限值。这些极限值为住宅安装提供了充分的抗干扰保护。本设备会产生并使用高频能量并能辐射这些能量。如非根据制造商说明进行安装和操作，则无线电/电视接收中可能出现干扰。就此而言，无法保证特定安装中不出现感应干扰。如果本设备在无线电和/或电视接收中受到干扰，并且该状态可通过设备通电和断电加以验证，则用户应尝试通过下列一项或多项措施消除干扰：

• 重新定位接收天线，或采用不同的设置。
• 增加设备和接收器之间的距离。
• 将设备连接到其他未连接接收器的电路。
• 如有任何疑问，请联系经销商或经验丰富的收音机/电视技术员。

引言

CURV 500^® 結構緊湊、運輸方便，它是一個易於設定的陣列系統，帶有最多4個聯鎖衛星揚聲器，該系統可用一個Smart-Link適配器操作。元件尺寸只有 12 × 12 ~cm ，採用WaveAhead技術並配有LD Systems，一個4”和三個1”驅動器可以高的壓力和動力學確保連續而詳細的播放。

10”低音反射式低音炮裝有DSP控制的D級CURV500放大器，CURV500配有限制器，可防止短路、過熱和高壓，並裝有一個帶有16項數字式預設效果的四通道混頻器和藍牙。與Combo和speakON相容的插座具有諸多的連接方式，為此低音炮配有四個數位式系統預設功能、一個M20螺紋法蘭和三個符合人機工程原理的把手。在用於移動式和固定式應用場合的三個套件中，舒適的CURV500具有重量輕、輻射範圍大、距離遠的特點。

一般說明

調試前必須將LD Systems CURV 500®陣列系統的低音炮垂直放在平整面的支腳上。由於存在整個系統失控移動的危險，請勿在滾動車上操作該系統。如此可能引起事故和損壞。為了確保充分冷卻，操作時必須在低音炮背面與牆壁等其他物體之間至少保持 50~cm 的距離。請確保系統以及連接的調音台、CD播放機等設備與音頻和電源連接器連接正確。僅使用直徑適當且完好的纜線，並將纜線卷完全展開。必要時請使用纜線橋架，以避免因電纜鬆動而絆倒的情況。請勿將此設備直接安裝在邊緣。請勿將低音炮放在桌子上。為了在打開所連接的設備時避免不必要的背景雜音，請總是將您的系統作為最後一個打開並作為第一個關閉。

安装

CURV 500^® LD陣列系統採用模組式結構，可以實現諸多的不同設定。下述結構的LDCURV 500^® ESEntertainer Set系統具有代表性。其他套件的範例見該說明書的後面幾頁。

LD CURV 500^® ES Entertainer Set 由四個部分構成：

A. 帶有調音台的一體式DSP（數位式信號處理器）低音炮和用於系統元件的D級末級。
B.高度可調的分隔棒。
C. SmartLink®適配器作為4個CURV500®陣列衛星的基座。
D.4個CURV 500^® 阵列衛星採用取得專利的點擊機構和 WaveAhead®技術。

在低音炮(A)安裝在適當位置之後，將分隔棒(B)旋到低音炮（上側的法蘭）上。使用1個或2個CURV 500^® 衡星揚聲器時，將帶有後部法蘭（衛星揚聲器 1 + 2 的標記，垂直位置，插圖E）的SmartLink適配器(C)插到分隔棒的上部，使用帶有前部法蘭（衛星揚聲器 3 + 4 的標記，前傾位置，插圖F）的3個或4個CURV 500^® 衡星揚聲器。這時在按下衛星揚聲器一側的彈性開鎖鈕時，將一個CURV 500^® 衡星揚聲器(D)從後側推到SmartLink適配器(C)的止擋處。注意將衛星揚聲器的兩個導軌正確插入到SmartLink適配器上側的槽子中，確保安裝牢固和兩個元件觸頭的連接。這時去除開鎖鈕上的壓力，將開鎖鈕重新移到原始位置並鎖緊接頭。按以上所述的相同方式進行，為系統再擴展一些衛星揚聲器。這時借助附帶的揚聲器纖線將CURV 500^® 低音炮的揚聲器輸出端SATELLITE OUT與SmartLink適配器的揚聲器輸入端INPUT SIGNAL(G)連接在一起。卸下時請按相反順序進行。固定安裝和在桌面上使用時，SmartLink適配器的背面裝有一個接線盒接頭（插圖H，接線盒在供貨範圍內）。揚聲器輸入端INPUT SIGNAL(G)用纖線與接線盒接頭(H)並聯連接。

H

連接器、操作顯示元件

1 INPUT MIC/HI-Z

對稱麦克風或儀器輸入端（XLR/6.3毫米插孔Combo）。也可使用非對稱的麦克風或儀器纜線（單聲道插孔）。注意按以下所述的那樣調節開關2。提示：XLR輸入插孔上有一個用於對電容式麦克風供電的12V幻像電源。

2 HI-Z開關

將通道1用作麦克風通道時將HI-Z開關移到未按下的位置。用作儀器通道（例如吉他），將HI-Z開關移到按下的位置。

3 INPUT MIC

對稱麥克風輸入端（XLR/6.3mm插孔Combo）亦可使用非對稱的麥克風纜線（單通道插孔）。提示：XLR輸入插孔上有一個用於對電容式麥克風供電的12V幻像電源。

4 INPUT LINE 3 + 4

帶有XLR/6.3mm插孔Combo插座的對稱線路輸入端用於連接源播放機（例如調音台、鍵盤）。將CURV 500^® ESEntertainer Set用作單聲道套件（將陣列衛星一起裝在分隔棒上）時，必須按下調音台操作面板上的開關MONO/STEREO（單聲道/雙聲道）（26）（單聲道）。這時施加的音訊信號合成為單聲道。如將CURV 500^® ES Entertainer Set用作雙聲道套件（左右分別安裝2個陣列衛星）或使用CURV 500^® PS Power Set（雙聲道），將MONO/STEREO開關(26)移到未按下的位置STEREO（雙聲道）。施加的雙聲道音訊信號被輸出為雙聲道。後者適用於使用LDCURV 500^® AVS雙聲道A/V套件（開關 26-> 变聲道）的情形。

LINE OUT MONO MIX

帶有XLR公螺紋接頭的對稱線路輸出端。將調音台複合信號輸出為單聲道。

SYSTEM OUT CURV 500 SE

5極XLR公螺紋接頭用於連接CURV 500^® SE低音炮擴展部分或CURV 500^® PES電源擴展套件。使用CURV 500^® SE低音炮擴展部分時，必須按下調音台操作面板上的MONO/STEREO開關(26)（單聲道）。這時施加的音訊信號被合成為單聲道。如果CURV 500^® PES電源擴展套件用於建立雙聲道擴音系統，將MONO/STEREO開關(26)移到未按下的位置STEREO（雙聲道）。如果INPUT LINE3/4上有雙聲道信號，將音訊信號輸出為雙聲道。

7 POWERLED

一旦設備正確接上電源並開啟，LED指示燈就會亮起。

8 電源插座和保險線座

帶有集成保險絲座的IEC電源插座。供貨範圍內列有適當的電源纜線。重要提示：僅換上與工作電壓一致的保險絲。請注意外殼上的印字。如果保險絲反復觸發，請聯絡指定的維修中心。

9電源開/關（POWERON/OFF）

設備的供電開關。

10 SATELLITE OUT LEFT / RIGHT

與 Speakon 相容的輸出端用於控制 LD CURV 500^® 衡星揚聲器。每個輸出端的四個 LD CURV 500^® 衡星揚聲器可以同步運行（例如用於擴音）。將 CURV 500^® ES Entertainer Sets 用作單聲道套件時，使用衛星輸出端 LEFT 控制 LD CURV 500 衡星揚聲器，必須按下調音台操作面板上的 MONO / STEREO 開關(26)（單聲道）。如將 LD CURV 500^® ES Entertainer Set 用作雙聲道套件（左右分別佈置 2 個 LD CURV 500 衡星揚聲器）或使用 LD CURV 500^® AVS A/V 套件，使用左右兩個衛星輸出端控制 LD CURV 500^® 衡星揚聲器並將 MONO / STEREO 開關(26)移到未按下的位置 STEREO（雙聲道）。施加的雙聲道音訊信號被輸出為雙聲道。如將 LD CURV 500^® PS Power Set 用作雙聲道套件（或將 LD CURV 500^® ES 和 LD CURV 500^® PES 組合在一起），需要使用衛星輸出端（左側）控制左側 LD CURV 500^® 衡星揚聲器。透過擴展低音炮 SATELLITE OUT RIGHT 的衛星輸出端控制右側 LD CURV 500^® 衡星揚聲器。

1 LED CH1

如果通道1(CH1)上有音讯信号，LED指示燈亮起綠光；一旦LED指示燈亮起紅光，失真度通道運行。如要避免失真，降低通道1音量滑塊(12)的聲平。

12 LEVEL CH 1

通道1(CH1)的音量滑塊。向左旋轉音量減小，向右旋轉音量增大。

EQUALIZER HIGH CH1

通道1(CH1)的高低音频带等化器。向左旋轉高低音频带降低，向右旋轉高低音频帶提高。在中位（鎖定部位）等化器不工作。

14 EQUALIZER LOW CH 1

通道1(CH1)的低音等化器。向左旋轉低音降低，向右旋轉低音提高。在中位（鎖定部位）等化器不工作。

LEVEL DFX CH 1

滑塊用於將通道1（效果發送）的信號合成到內部數位式效果處理器（通道1的音量效果）上。借助31號旋轉式編碼器PRESES選擇預設效果。

16 LED CH 2

如果通道2(CH2)的输入端有音讯信號，LED指示燈亮起綠光；一旦LED指示燈亮起紅光，失真度通道運行。如要避免失真，降低通道2音量滑塊(17)的聲平。

17 LEVEL CH 2

通道2（CH2）的音量滑塊。向左旋轉音量減小，向右旋轉音量增大。

18 等化器 HIGH CH2

通道2(CH2)的高低音频带等化器。向左旋轉频帶水準降低，向右旋轉頻帶水準升高。在中位（鎖定部位）等化器不工作。

19 EQUALIZER LOW CH 2

通道2(CH2)的低音等化器。向左旋轉低音降低，向右旋轉低音提高。在中位（鎖定部位）等化器不工作。

20 LEVEL DFX CH 2

滑塊用於將通道2（效果發送）的信號合成到內部數位式效果處理器（通道2的音量效果）上。借助31號旋轉式編碼器DFX PRESETS選擇預設效果。

21 LEDCH3/4

如果通道3/4(CH3/4)的輸入端上有音訊信號，LED指示燈會亮起綠光；一旦LED指示燈亮起紅光，失真度通道運行。如要避免失真，降低源播放機（例如鍵盤、調音台）的音量或音量滑塊22的聲平。

22 LINE IN LEVEL CH 3/4

通道3/4(CH3/4)的音量滑塊。向左旋轉音量減小，向右旋轉音量增大。

23 AUX INPUT

用於源播放機（例如mp3播放機）帶有 3.5mm 插座的雙聲道輸入端。輸入端與線路輸入端3和4並聯鋪設。借助通道3/4LEVELCH3/4或源播放機的音量滑塊設定音量。

24 蓝牙LED

LD CURV 500®陣列系統的調音台配有藍牙，也就是說其他藍牙設備（例如智慧手機）的音訊文檔可在 LD CURV 500®揚聲器上播放（兩個設備之間的最大距離大約 10 米）。如果沒有藍牙設備連接到內部藍牙單元上，藍色藍牙 LED 就會每隔大約 3 秒鐘短暫閃爍兩次，而在連接就緒時 LED 會每隔大約 0.5 秒鐘有節奏地閃爍；如果藍牙 LED 持久亮起，表明藍牙連接，可以開始播放曲日。借助通道 3/4 LEVEL CH 3/4 或源播放機的音量滑塊調節音量。

25 保持連接 (HOLD TO LINK)

如要將內置的藍牙單元與一個藍牙設備耦合和連接，按住HOLD to LINK按鈕大約3秒鐘，直到藍牙LED指示燈(24)有節奏地閃爛（大約 2Hz ），啟用藍牙設備的藍牙，並在使用者介面上搜索可用的設備。選擇條目「LDCURV500」並將藍牙設備與藍牙單元耦合。然後即可開始播放曲目。如要結束連接，再次按住HOLD to LINK按鈕大約3秒鐘。

26 MONO/STEREO

如要輸出合成的Mono調音台輸出信號，將MONO/STEREO開關移到按下的位置MONO（單聲道）。如未按下MONO/STEREO開關，輸出信號即被輸出為雙聲道信號。

27 MAIN LED

如果合成通道上有音讯信號，LED指示燈會亮起綠光。一旦LDCURV500陣列系統在極限範圍內運行，LED指示燈就會亮起紅光。由於內置音訊限制器可以控制超載，短暫亮起的情況並不嚴重。透過降低輸入電平可以避免指示燈持續發亮。

28 主級 (MAIN LEVEL)

合成通道的音量滑塊。向左旋轉總音量減小，向右旋轉總音量增大。

29子級（SUBLEVEL）

根据衛星揚聲器調節低音炮的音量比例。

30 DSP PRESETS

由於連接的LDCURV500°衛星揚聲器數量可能變化（1-4個），必須相應調整DSP設定，以使所有四種變化的聲音輻射達到均質（調整等化器和低音）。如果只想在LDCURV500°系統中運行一個衛星揚聲器（一個單聲道或左右各一個雙聲道），將旋轉式編碼器調到數位1。如要在系統中運行2個、3個或4個衛星揚聲器，按同樣方式進行。

31 DFX PRESETS

可以為您提供16種不同的預設效果。使用旋轉式編碼器，以根據要求選擇其中一種預設。

連接器、操縱顯示元件

LDCURV500SE

低音炮擴展部分LDCURV 500^® SE分別用於補充LDCURV 500^® 阵列系統的低音輻射。此外，低音炮擴展部分還可連接輔助的LDCURV 500^® 衡星揚聲器。用集成在LDCURV 500^® S低音炮上的DSP（數位訊號處理器）和5極XLR系統線對信號進行智慧控制，因此不必對系統進行額外的設定。

32 GROUND LIFT

一旦低音炮LDCURV 500^® S和LDCURV 500^® SE接到不同的接地電位上，該功能即可防止接地回路。

EB SYSTEM IN CURV 500

5極XLR插座用於連接CURV 500^電 S低音炮（6號系統OUT->33號系統IN）。供貨範圍包括一根5極XLR系統纜線。提示：僅使用帶有並聯信號線和佈滿引腳的遮罩5極XLR纜線。市面上供應製作的5極XLR纜線不一定佈滿所需的引腳。將CURV 500^電 SE用作低音炮擴展部分時，必須按下LDCURV 500^電 S低音炮調音台操作面板上的MONO/STEREO開關(26)(MONO)(單聲道)。這時施加的音訊信號被合成為單聲道。如果CURV 500^電 PES電源擴展套件用於建立雙聲道擴音系統，將MONO/STEREO開關(26)移到未按下的位置STEREO（雙聲道）。如果LDCURV 500^電 S低音炮的INPUT LINE3/4上存在雙聲道信號，音訊信號即被輸出為雙聲道信號。

34 SYSTEM OUT CURV 500 SE

5極XLR公螺紋接頭用於連接一個輔助的CURV 500^圆 SE低音炮擴展部分或CURV 500^圆 PES電源擴展套件。

35 POWER LED

一旦設備正確接上電源並開啟，LED指示燈就會亮起。

36 電源插座和保險絲座

帶有集成保險絲座的IEC電源插座。供貨範圍包括一根適當的電源纜線。重要提示：僅換上與工作電壓一致的保險絲。請注意外殼上的印字。如果保險絲反復觸發，請聯絡指定的維修中心。

與 Speakon 相容的輸出端用於控制四個 LD CURV 500^® 衡星揚聲器。如將 LD CURV 500^® PS Power Set 用作雙聲道套件（或 LD CURV 500^® ES 和 LD CURV 500^® PES），需用 LD CURV 500^® S 低音炮衛星輸出端 LEFT（左側）控制左側 LD CURV 500^® 衡星揚聲器。透過擴展低音炮 LD CURV 500^® SE (SATELLITE OUT RIGHT) 的衛星輸入端控制 LD CURV 500^® 衡星揚聲器。

39開鎖鈕
在按下衛星揚聲器一側的開鎖鈕時，從後面將一個CURV 500^圆 衡星揚聲器(LD CURV 500^圆 SAT)推到SmartLink適配器(LD CURV 500^圆 SLA)的止擋處為止。注意將衛星揚聲器(40)的兩個導軌正確插入到SmartLink適配器或下面衛星揚聲器的上方槽子(41)中，確保安裝牢固並且兩個元件的觸頭相互連接。這時去除開鎖鈕上的壓力，使其重新移到原始位置並鎖住接頭。按以上所述的相同方式進行，以使系統再擴展一些衛星揚聲器。
40導軌LDCURV500SATELLIT
41開槽SMARTLINK®適配器或.LD CURV 500 SATELLIT
42 M3螺纹

固定安裝時固定LDCURV 500^圆 衡星揚聲器用的M3螺紋。

用於1至2個衛星揚聲器的法蘭（垂直位置）。

46 衡星揚聲器3/4

用於3至4點衛星揚聲器的法蘭（前傾位置）。

47輸入信號

與 Speakon 相容的揚聲器輸入端。揚聲器輸入端 INPUT SIGNAL (47) 用纜線與接線盒接頭 (48) 並聯。

48接線盒接頭

接線盒接頭用於固定安裝和桌面應用（接線盒在供貨範圍內）。揚聲器輸入端INPUT SIGNAL(47)用繡線與接線盒接頭(48)並聯。

LD CURV 500 套件、擴展部分和配件

LD CURV 500 ES

Set包含以下部分：
1個LDCURV 500^S 低音炮
1個LDCURV500DB分隔棒
1個LD CURV 500^ SLASmartLink適配器
4個LDCURV 500^ 衡星揚聲器
1x LD CURV 500* CABLE1 揚聲器纖線帶有與 Speakon 相容的插頭 (2.2 m)
1根電源纜線

LD CURV 500^ PS

套件包括：
1個LDCURV500*S低音炮
1個LDCURV500SE低音炮擴展部分
2個LDCURV500DB分隔棒
2個LD CURV500*SLASmartLink適配器
8個LDCURV 500^ 衡星揚聲器
1個LDCURV500°CABLE35極XLR系統纜線(10m)
2個LDCURV500*CABLE1揚聲器纖線帶有與Speakon相容的插頭(2.2m)
2根電源纜線

LD CURV 500° AVS(W)

套件包含以下部分：
1X LD CURV 500^ S低音炮
2X LD CURV 500 SLA SmartLink 適配器
2X LD CURV 50° SAT 衡星揚聲器
2X LD CURV 500 CABLE2 揚聲器纜線、接線盒 (3m) 上與 Speakon 相容的插頭
1x電源縫線

LD CURV 500° PES(W)

套件包括以下部分：
1X LD CURV 500^ SE低音炮擴展部分
1X LD CURV 500* DB 分隔棒
1x LD CURV 500° SLA SmartLink “適配器
4x LD CURV 500° SAT 衡星揚聲器
1X LD CURV 500° CABLE35 極 XLR 系統綫線 (10m)
1X LD CURV 500° CABLE1 揚聲器纖線帶有與 Speakon 相容的插頭 (2.2 m)
1x電源纜線

LD CURV 500° STS

套件包括以下部分：

1X LD CURV 500°SSB 三脚架基座

1X LD CURV 500* DB 分隔棒

揚聲器縫線帶有與 Speakon 相容的插頭 (2.2m)

LD CURV 500° CABLE2

揚聲器纖線，接線盒 (3m) 上與 Speakon 相容的插頭

LD CURV 500° CABLE3

5極XLR系統總線 (10m)

LD CURV 500° CABLE4

揚聲器纖線帶有與 Speakon 相配的插頭(8 m)

LD CURV 500° SATBAG

用於4個衛星揚聲器的運輸袋和2個SmartLink®適配器

LD CURV 500' SUBPC

CURV500低音炮手推車

LD CURV 500° CMB

CURV500°衛星揚聲器的頂板安裝架

LD CURV 500° WMB(W)

CURV500°衛星揚聲器的牆壁安裝架

LD CURV 500 TMB

用於CURV500衛星揚聲器的桁架安裝轉接頭(供貨範圍內不包括桁架夾具)

技術資料

型號	CURV500ES CURV500AVS CURV500PS
型號:	移動式陣列系統-ENTERTainer-SET	移動式陣列系統-AV-SET	移動式陣列系統-POWER-SET
額定功率 (RMS): 460 W	380 W	920 W
衛星揚聲器的數量: 4	2	8
適配器數量: 1	2	2
低音炮數量: 1	1	2
最高連續聲壓 (SPL):	122 DB	116 DB	128 DB
最高聲壓(峰值):	128 DB	122 DB	134 DB
低音炮 500S/SE:	10"低音反射
衛星揚聲器: 中頻揚聲器: 1 X 4" / 高頻揚聲器: 3 X 1" 採用 WAVEAHEAD® 技術 / 16 OHM
頻率範圍: 47 HZ - 20 KHZ
輻射角 (H X V):	110°水準, 10°垂直 (各個衛星揚聲器)
放大器: D 級
功率 (RMS/PEAK):	低音炮:300 W / 1200 W 衛星揚聲器:2 X 160 W / 2 X 640 W		低音炮:300 W / 1200 W 衛星揚聲器:2 X 160 W / 2 X 640 W 低音炮擴展部分:300 W / 1200 W, 1 X 160 W / 1 X 640 W (衛星揚聲器)
保護電路: 基於 DSP 的多頻帶限制器; 短路、過熱、超載
低音炮 500S 的特點:	4通道混頻器、藍牙®、16項DFX預設+4項系統DSP預設、M20螺紋法蘭、3個符合人機工程學原理的把手
低音炮 500SE 的特點:			接地環路開關、M20螺紋法蘭、3個符合人機工程學原理的把手
低音炮 500S 的操縱元件:	輸入電平 (CH1-4)、HI-Z、HI/LOW EQ (CH1-2)、DFX (CH1-2)、DFX-預設、DSP預設、藍牙連接、單聲道/雙聲道、低音炮聲平、總輸出聲平(總和)
低音炮 500SE 操縱元件:			接地環路開關
低音炮 500S 的顯示元件:	信號、限制器、卡夾、藍牙、電源
低音炮 500S 的顯示元件:			電源
低音炮 500S 的連接器:	1 X MIC/HI-Z (XLR/6.3MM插孔、COMBO), 1 X MIC (XLR/6.3 MM插孔、COMBO) 2條線路(XLR/6.3MM插孔、COMBO), 3.5 MM微型插孔、2個衛星輸出端 (與SPEAKON相容)、線路輸出端(XLR)、系統輸出端(5極XLR)、電源
低音炮 500SE 介面:			1 X 旋轉圓盤輸出端 (與SPEAKON相容)、系統輸入端(5極XLR)、系統輸出端(5極XLR)、電源線 (電源)
低音炮 500S/SE 的外殼材料:	夾板
低音炮 500S 的表面/SE:	PA油漆
衛星揚聲器的特點:	採用WAVEAHEAD®技術、內置分頻單元、金屬保護欄格、SMARTLINK®系統
衛星揚聲器的外殼材料:	壓鑄鋁
衛星揚聲器的表面:	粉末塗覆
SMARTLINK®適配器的特點:	2 X 16-MM法蘭、用於選配牆壁、頂板、橫樑安裝的4 X M6螺紋、SMARTLINK®系統、用於臺式安裝的4個橡膠支腳
SMARTLINK®適配器的連接器:	1個與SPEAKON相配,1個接線板
SMARTLINK®適配器的外殼材料:	壓鑄鋁
SMARTLINK®適配器的表面:	粉末塗覆
供電:	帶有功率因數修正(PFC) 功能的開關電源
電源:	IEC

工作電壓: 100-240 V AC, 50/60 HZ
最大功耗: 900 W
溫度範圍: 0°C - 50°C
空氣濕度:	相對濕度10% - 70%(不凝結)
低音炮(B X H X T) 尺寸:	325 X 383 X 491 MM
衛星揚聲器(B X H X T)的尺寸:	122 X 122 X 122 MM
SMARTLINK®適配器尺寸(B X H X T):	122 X 57 X 122 MM
低音炮的重量: 16.5 KG
衛星揚聲器的重量: 1.73 KG
適配器重量: 0.54 KG

製造商聲明

產品保固和責任限制

我們日前的保護條件和責任限制，請查閱：https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf。在服務情況下，請聯絡：Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach

電郵：[e-mail] / +49 (0) 6081 / 9419-0

本產品的之正確處置

（適用於歐盟和其他歐洲國家的垃圾分類系統）產品或相關文件上之此標誌表示此設備不得在產品壽命結束時與一般生活垃圾一同處置，應避免由於不受控制的廢棄物造成環境破壞或人身傷害。請將此產品獨立於其他垃圾加以處置，並重新利用，促進可持續之經濟發展。作為私人客戶，您在購買產品之零售商處，或者透過所在地區地方當局，可獲取有關保護環境的處置方案之資訊。作為商業使用者，請聯絡您的供應商，並檢查合約協定的設備處置條件。此產品不得與其他商業垃圾一起處置。

CE認證

Adam Hall GmbH 特此聲明此產品符合以下指令（若適用）：

R&TTE(1999/5/EC)或2017年6月起RED（2014/53/EU）

低電壓指令（2014/35/EU）

EMC指令（2014/30/EU）

RoHS (2011/65/EU)

完整的聲明請查閱：www.adamhall.com。

此外，您也可以經由[e-mail]索取。

根据NCC低功率電波輻射性電機管理辦法規定：

(1)第十二條經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設

計之特性及功能。(2)第十四條

低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使

用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻性電

機設備之干擾。

CONFIGURATION EXAMPLES / KONFIGURATIONSBEISPIELE / EXAMPLES DE CONFIGURATION / EEMPLOS DE CONFIGURAÇÃO / PRZYKLADY KONFIGURACJI / ESEMPI DI CONFIGURAZIONE / 设置示例 / 設定範例

LD CURV 500*ES (Mono)

LD CURV 500^串 PS (Stereo)

LDCURV500S LDCURV500SE

LD CURV 500^ ES + LD CURV 500^ STS (Stereo)

LD CURV 500° AVS (Stereo)

LD CURV 500^ ES + LD CURV 500^ STS + 2X LD CURV 500^ S2
