歡迎您成為 Antari M-8 專業煙霧機的使用者

感謝您選用 Antari 專業煙霧機，在開始使用這部專業煙霧機之前，我們建議您先仔細閱讀說明書，依照使用說明書中的說明，讓您再使用 Antari 專業煙霧機時非常安全，輕易的達到最滿意的煙霧效果，也使得機器的使用壽命更為延長。

注意事項：

請在連結電源之前，先填裝好煙霧油，機器使用完畢及搬運前，請先確認清空煙霧油桶。

避免觸電的安全使用方式：

• 請保持機器乾燥
• 使用前請小心判定電壓伏特數，如果使用所有規格的機種並應配合接地型插座使用。
• 填充煙霧油至油桶內時，請先拔掉插頭。
• 請保持機器橫放，勿傾斜放置。
• 不使用時請關機，長時間不使用時請拔掉插頭。
• 本產品之設計為不防水，遇潮濕或浸水或煙霧油滲出時請即刻拔掉插頭並擦乾，在下次使用前，連絡技術人員或 Antari 的代理商檢修。
  • 本包裝中未附服務零件，敬請連繫 Antari 代理商，或洽詢合格技術人員。

避免燃燒的安全使用方式:

• 機器內部並無一般使用者可變動之結構，請勿任意打開上蓋及作任何更改的動作，否則可能造成起火的危險！
• 機器僅限成人使用，安裝煙霧機之地點應避免兒童可處及之出，敬請於外出離去時關閉電源。
• 請勿將機器噴嘴對著人體及動物直射。
• 煙霧機所產生的煙霧溫度較高，機器運作時，請遠離噴嘴60CM以上。
• 請將煙霧機放置於通風良好的地方，請勿遮蓋機器散熱部分，為確保適度通風，機器的上方及周圍請預留20CM空間。
• 請勿將機器噴嘴對準火焰。
• 當機器運作時，噴嘴輸出部分之溫度高達攝氏200度，請將任何物品放置離機器50CM之外。
• 清潔、從事維護及收納機器時，請先確認機器已經完全冷卻。

避免爆炸的安全使用方式:

• 請勿將任何可燃性液體(例如油脂, 瓦斯, 香水), 放置於煙霧油槽中, 並請使用前詳細閱讀說明書。
• 請使用代理商所推薦的 Antari 高品質水性煙霧油，任意使用其他煙霧油產品，可能導致堵管現象甚至造成內部零件腐蝕。
• 請確認煙霧油槽中有足夠的煙霧油，以免造成煙霧機幫浦空轉過熱。
• 若您的 Antari 機器有任何不當運轉情況時，請即刻停止使用，倒出煙霧油，機器冷卻後，仔細包好本產品(建議以原包裝)送至代理商或經銷商處維修。請記得在運送或郵寄本產品前，確定完全傾倒出所有在油桶中的煙霧油。
• 煙霧油不能飲用，誤飲時，如有任何不適請立即就醫，若不甚接觸眼睛，請即刻以水清洗。

建議: 在使用本機器之前，詳細的閱讀一次印刷在機器上蓋板及後背板的警語標示.

拆除包裝及檢視機器

請打開包裝確認機器運作的所有設備齊全，請參考配置圖，確認您所購買的機型應包括之項目，倘若有缺少任何項目，請即刻聯絡 Antari 經銷商。機器出廠時應包含以下物件：

1. M-8 煙霧機一部
2. M - 21 多功能遙控器附帶的 2 米長的線纜
3. 使用說明書一份

機器的安裝

• 拆開包裝，小心的移除所有的保麗龍墊片，特別是機器噴嘴的部分。
• 將煙霧機平放，取下裝置煙霧油容器的蓋子
• 注入 Antari FLR 或 FLG 煙霧油
• 注入完成後，並仔細蓋上油蓋。
• 在機器後方將 M-21 控制器線插入正確的位置，並確定連結。

操作機器

• 將電源線插在有接地的插座上，再將機後方之電源開關打開至“ON”，溫機直至控制器上綠燈持續亮顯示噴煙準備就需為止。
• 設定 M-20 控制器上的適當的按鍵以調整須要的噴煙時間，煙量大小及噴煙間距。
• 控制器上的顯示螢幕會依機器運轉溫度循環溫顯示“Warming up”(加溫準備)以及“Ready to Fog”(準備就緒)。
• 更進一步的 M-8 煙霧機操作資訊，請參考 M-21 控制器操作說明。
• 機器的保固是以一天8小時操作為計算單位，超負荷使用可能會造成機器壽命減短。
• M-8 機型屬於高功率的大瓦數專業用煙霧機，操作時適宜平穩放置，如因特殊需要而傾斜時，請加以完全的固定方式，傾斜的角度以不操過 35 度為宜。

M - 21 多功能遥控器

適用於 Antari M-8 煙霧機型，控制器線長度 2M 的多功能控制器，採用 5 PIN XLR 連接頭，智慧型控制器，使用者可以隨需要設定煙霧機運轉功能，只需操做面板按鈕就可以輕易設定噴煙時間、噴煙間隔及煙霧輸出量並儲存在內部記憶體內，使得機器即使關機也能在下次開機後保存前一次的設定記錄。

其液晶顯示板，會顯示機器目前運作的情況，控制器面板有五個功能鍵說明如下：

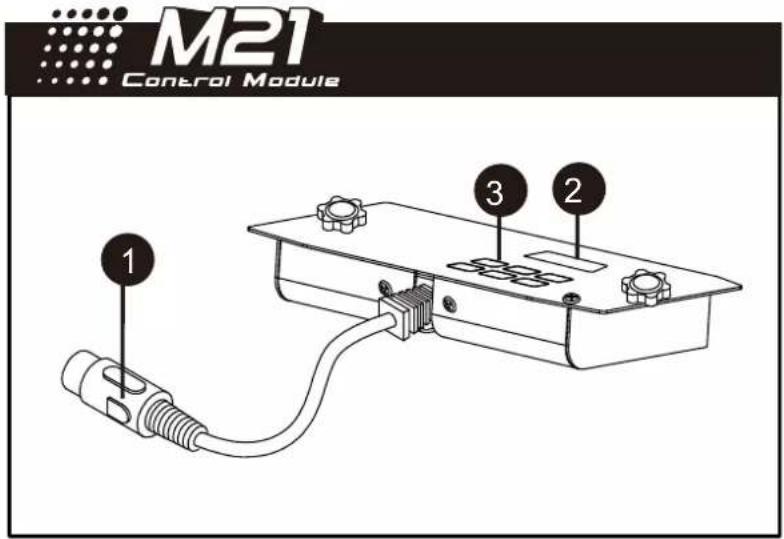

M21 Control Module 1 3 2

1.5 PIN XLR 連接頭

(控制器線長度: 2M)

1. LCD-Display 液晶顯示器

2. Function buttons 功能按钮

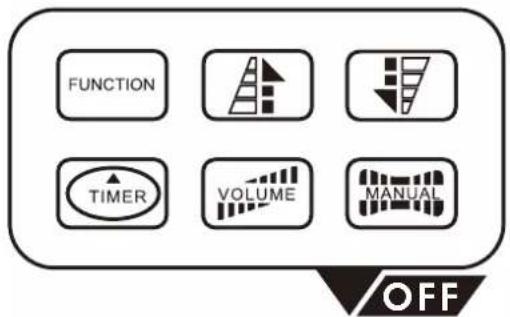

FUNCTION TIMER VOLUME MANUAL OFF

1. 功能按鈕子菜單:

Interval Set 煙量大小設定
Duration Set 噴煙時間設定
Timer Out 定時輸出
Volume Out 煙量輸出
DMX 512 Add
Fluid Sensor

1. Up / Down button 上/下鍵
2. Timer button 計時器鍵
3. Volume button 輸出鍵
4. Manual (OFF) button 手動(關閉)鍵

按 FUNCTION 鍵至 LCD 螢幕出現INTERVAL SET，在此模式之下，使用者可以透過 Up(上)與 Down(下)來設定噴煙的時間間隔(範圍是 1 到 200 秒)。

• Timer 定時器功能模組下設定連續噴煙設定
  按 FUNCTION 鍵至 LCD 螢幕出現DURATION SET在此模式之下，使用者可以透過 Up (上)與 Down (下)來設定連續噴煙的時間。(定時器模式下可以設定 1 到 200 秒)。
• Timer定時器功能模組下設定煙霧輸出量設定
  按 FUNCTION 鍵至 LCD 螢幕會顯示[TIMER OUT]，在此模式之下，使用者可以在此時的模式下，透過 Up (上)與 Down (下)來調整煙霧輸出量(可設定“大”或“中”或“小”)。

- 設定煙霧輸出量

按 FUNCTION 鍵至 LCD 螢幕會顯示[Volume Out]. 使用者可以透過 Up (上)與 Down (下)去選擇煙霧輸出量(可設定“大”或“中”或“小”)。

• 設定 DMX512 address

按 FUNCTION 鍵至 LCD 螢幕會顯示[DMX 512 Add] 使用者可以透過 Up (上)與 Down (下)來設定機器與 DMX 控台的相同位置。更多相關的 DMX 操作資訊，請參閱 DMX512 設定章節

- 開啟及關閉油量感應器

按 FUNCTION 鍵至 LCD 螢幕會顯示[Fluid Sensor On]。使用者可以透過 Up (上)與 Down (下)關閉油量感應器（顯示 »Fluid Sensor Off«）及開啟油量感應器（顯示»Fluid Sensor On«）。

切換 Quick Start 模式開啟及關閉

按 FUNCTION 鍵至 LCD 螢幕會顯示[Quick Start On]使用者可以透過 Up (上)與 Down (下) 切換機器 Quick Start 模式。

Quick Start 模式：

如果[Quick Start On]模式啟動時 the M-8 會調整置之前的操作模式。例如，如果上一次最後所的選項為定時模組，機器將會在預熱後直接進入定時設定模組。

-輸出量操作

For immediate fog output at the maximum volume of fog, 當 LCD 液晶螢幕顯示 “Ready To Fog”, 請持續按壓 MANUAL 鍵。螢幕顯示 »Manual 100 %«. 此時持續的按 MANUAL 鍵，煙霧機會持續大量的輸出煙霧。當鬆開按鈕時，煙霧輸出會停止。

-定時器操作

在定時器模式下，機器會依據菜單內所設定的間隔、連續及煙霧輸出量自動輸出煙霧。按 TIMER 鍵，去啟動定

時模組。螢幕會顯示 the set time interval. 機器會倒數至 0 秒後輸出煙霧。若要關閉定時模組，按 OFF (MANUAL) 鍵。

M-31 無線控制器操作說明

無線控制器 M-31 是由發射器及接收器組成的。發射器上的兩個按鈕分別可開啟及關閉煙霧輸出。接收器已預先連接至每一個 M-31 的面板上。

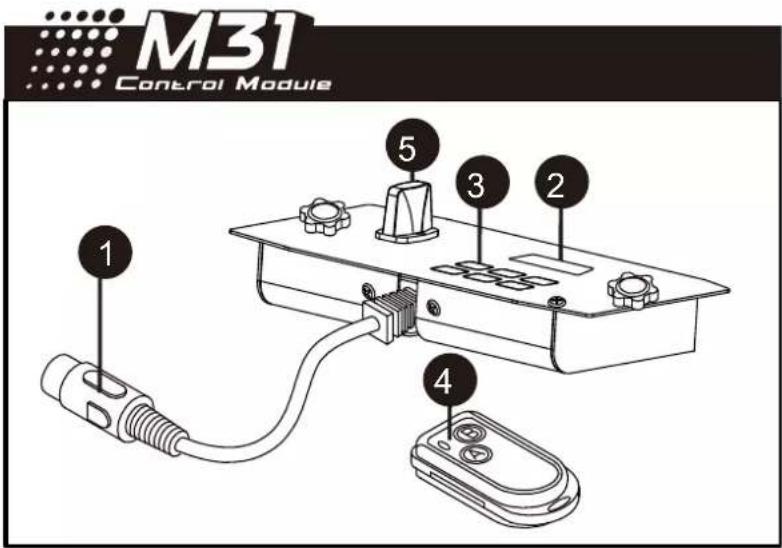

M31 Control Module 1 2 3 4 5

1.5 PIN XLR 連接頭

(控制器線長度: 2M)

1. LCD-Display 液晶顯示器
2. Function buttons 功能按鈕
3. Transmitter 發射器
4. Receiver 接收器

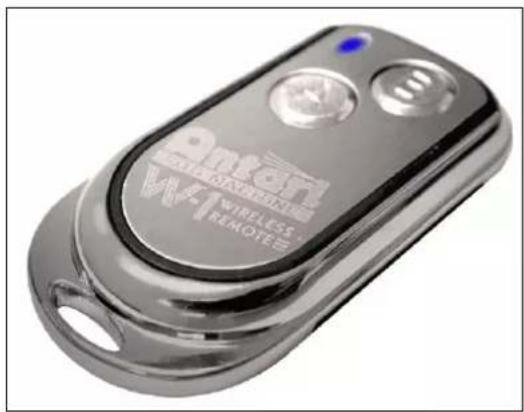

* Transmitter: 發射器

透過 W-1 發射器，可於 50 公尺內的飯為控制煙霧輸出。所有的 W-1 發射器皆可與所有的 M-31 內建的接收器相容。所以可以同時控制數量無上限的機器。

按下“A”可輸出，按鍵“A”的功能等同於LCD控制版的輸出(VOLUME)鍵，例如．煙霧輸出是根據菜單的設定》輸出《顯示器顯示》輸出量《大或中或小輸出量).按“B”鍵則可中止輸出。

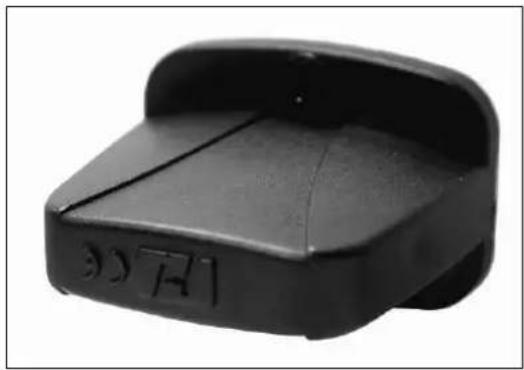

* Receiver 接收器:

接收器是經測試預先的連接到每一個 M-31 面板上，請勿移除。每個接收器都能記憶五組發射器的訊號。每個發射器在出廠都已經完成設定，使用者可以不用重新設定即可使用。

\* 設定發射器：

若使用者希望透過其他發射器來控制機器(除了原來配備的發射器之外)，或需要用五個不同的發射器控制時，每一個發射器必須再使用前設定完成。為了達成此目的，當機器啟動且螢幕顯示 [Wireless Setup] (無線設定)，請在 15 秒內分別按下所需設設定控制器的 A 鈕，否則機器會在 15 秒之後自動離開設定模式。當螢幕顯示 [Wireless Setup ok] (無線設定完成)，在此時，任何的發射器都無法再增加。

1. 機器具有記憶功能，若在機器啟動也完成設定之後，沒有再設定其他組控制器時，機器可自動記憶最後設定的控制器組，在機器下次使用開機時，請勿按壓任何控制器的按鈕，經過 15 秒的設定時間之後，即可以上次所記憶的控制器組來控制機器。

2. 請注意當有新的控制器要與機器對頻時，無論先前有幾組完成設定的控制器都會被洗掉。

設定範例 1:

為了設定多組控制器對一台機器，當機器啟動且 LCD 螢幕顯示 [Wireless Setup] (無線設定)，請在 15 秒內分別按下所需設設定控制器的 A 鈕，即可完成設定配對。

設定範例 (2):

若使用者想用一個控制器配對兩台、或多台機器使用，可將希望控制的機器數量分別啟動，當 LCD 螢幕顯示 [Wireless Setup] (無線設定) 時，在 15 秒之內按下控制器的 A 鈕來完成設定配對。

發射器的電池更換

當 W-1 的使用距離逐漸短縮，很可能是電池已消耗怠盡而需更換。作電池的更換，請先將外殼拆下，將舊電池以 12V 新電池換上，將後再將外殼裝回。

- 注意：當預熱程序已完成且無線控制功能已啟動 LCD 螢幕顯示“Ready To Fog W”。（“W”意指無線控制）相反的，當無線控制功能停止時 LCD 螢幕顯示“Ready To Fog”（沒有“W”）。

ANTARI M-8 ON-BOARD DMX SETTINGS

M-8 有內建 DMX 控制的功能，僅使用一個頻道位置控制煙霧輸出。該頻道位址的數值範圍介於 0 至 255。

當頻道設定值在 0 到 31 之間，這台機器將無法有足夠的輸出量運作。

當頻道設定值在 32 到 126，機器能啟動最小的輸出量

當頻道設定值在 127 到 191，機器能啟動中輸出量.

當頻道設定值在 192 到 255，機器能啟動大輸出量.

M-8 機器規格說明

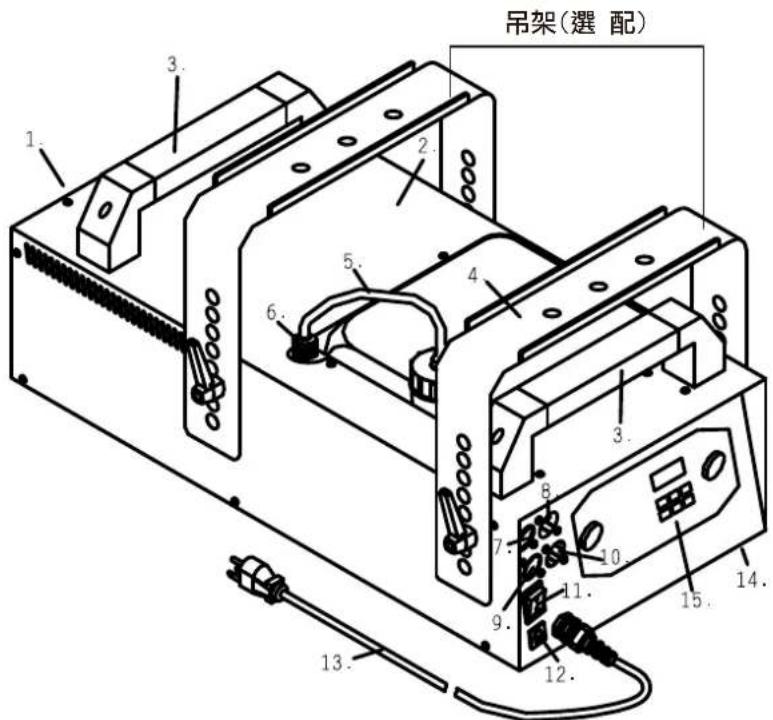

吊架(選 配) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

M-8機器各部份説明

1. 噴嘴

2.外殼

3.把手

1. 油桶 及 油桶 蓋

5.油管及濾嘴

6.連接頭

7.DMX 3Pin 訊號 輸 出端（接頭

8.DMX 3Pin 訊號 輸 入端（接頭

9.DMX 5Pin 訊號 輸 出端（接頭

10.DM X 5Pin 訊號 輸入 端（接頭）

11.電源開/關

1. 保險 絲座(保險 絲規格 120V/15A, 230V/7A)

13.電源線

14.防震脚

15.M-20液晶 控制 器

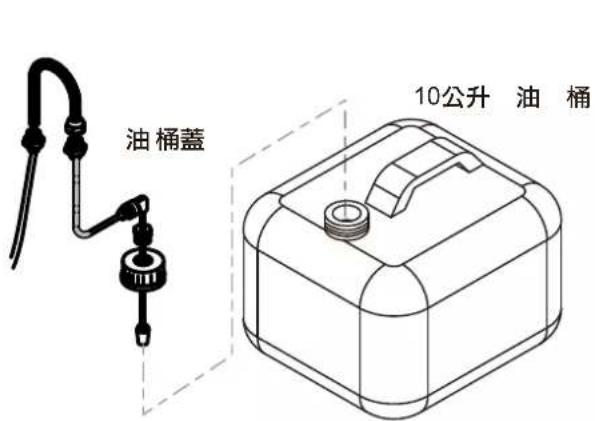

油桶盖 10公升 油 桶

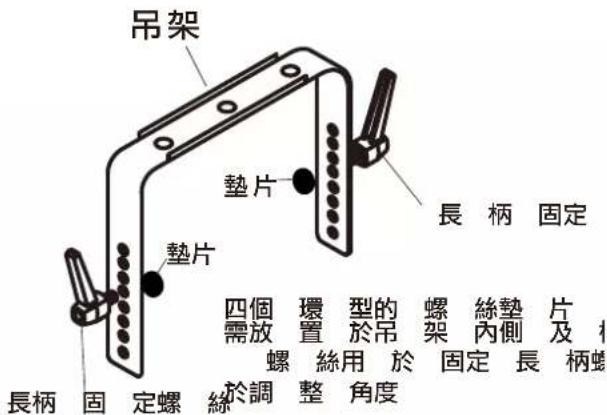

吊架 墊片 長柄 固定 墊片 四個環型的螺絲墊片 需放置於吊架內側及 螺絲用於固定長柄螺 於調整角度

倘若發生煙霧量過少、機器運轉時產生噪音或無法順常噴煙的動作，請立即拔掉插頭。檢查是否有足夠的煙霧油，外部保險絲、控制器連結等，電源處等。若以上皆無問題，在插上插頭，若持續無法正常運作，請檢查連結煙霧油桶的管子是否通暢，有無液體流通，若無法辨是原因，請勿繼續讓機器運轉。以免損壞機器，應立即關機冷卻，並將機器送至 Antari 代理商或指定的服務處檢視。

產品規格

-電壓	美規:AC 100-120V,50/60Hz	14.2A
	歐規:AC 220-240V,50/60Hz	7.4A
-額定功率	1700瓦
-加熱時間	(約)9.5分鐘
-耗油量	240毫升/分鐘
-油桶容量	10公升(2.64加倉)
-適用煙霧水	Antari FLG 濃煙霧水(淡綠色)
	Antari FLR 淡煙霧水(淡紅色)
-適用環溫	0°C-40°C(32°F-104°F)
-輸出量	50,000 ft ^3 /min (1416 m ^3 /min)
-控制方式	DMX512,定時控制,手動控制無線控制(選配)
-DMX512頻道	占用1頻道
-連接座	Neutrik Powercon(主電源)
	XLR 3-pin 及 5-pin(DMX512)
-選擇性配件	M-31 無線控制模組
	FX-5 飛行箱
	M-5-HB 吊架
-尺寸	長690 寬320高298mm(長27.17 寬12.60高11.73 inch)
-重量	22公斤(48.50 lbs)

備註事項

煙霧機在使用一段時間後，噴嘴附近會有一些灰色沉澱物質。是因為菸霧油應過熱交換而產生的自然現象。只要將他擦拭乾淨即可。為了保持機器在最佳的性能及長久的使用壽命，請使用 Antari 高品質的煙霧油或代理商所建議的煙霧油。

維護與收藏

請勿讓煙霧油受到雜質污染，在每次添完油之後請馬上蓋好油桶蓋。定期的清潔與保養您的機器，可以將零件的損壞率減至最低，並節省維修成本。在使用超過 40 個小時之後，建議您可以使用蒸餾水，依尋以下的步驟來清潔電熱管：

清潔的步驟如下：

1. 在油箱中倒進蒸餾過的乾淨清水，然後將聯接油箱與機器的油管裝上。
2. 在通風的地方啟動並運作機器，直到油箱內的清水幾乎使用完畢。
3. 請使用 乾淨的棉布擦拭機器，清潔到此結束。之後請再添加煙霧油，啟動機器讓它運作一小段時間來清掉一些殘餘在幫浦與電熱管上的煙油。

注意:所有的煙霧機經常因為使用濃稠的煙油而導致阻塞，無論如何，正確的使用方法與清潔可以增加機器的使用年限。

請使用乾棉布擦拭並在儲藏前保持乾燥。

若煙霧機不打算使用，在儲藏前請先清潔，並保持機器乾燥然後存放在常溫之下。每個月請至少運作機器一次，讓機器預熱，然後執行噴煙動作幾分鐘。

請妥善保存此操作手冊

Antari® FOG MACHINE

For current product information visit Antari at: www.antari.com For information requests please contact us at:[e-mail]
