用户手册 TM270VA ZALMAN

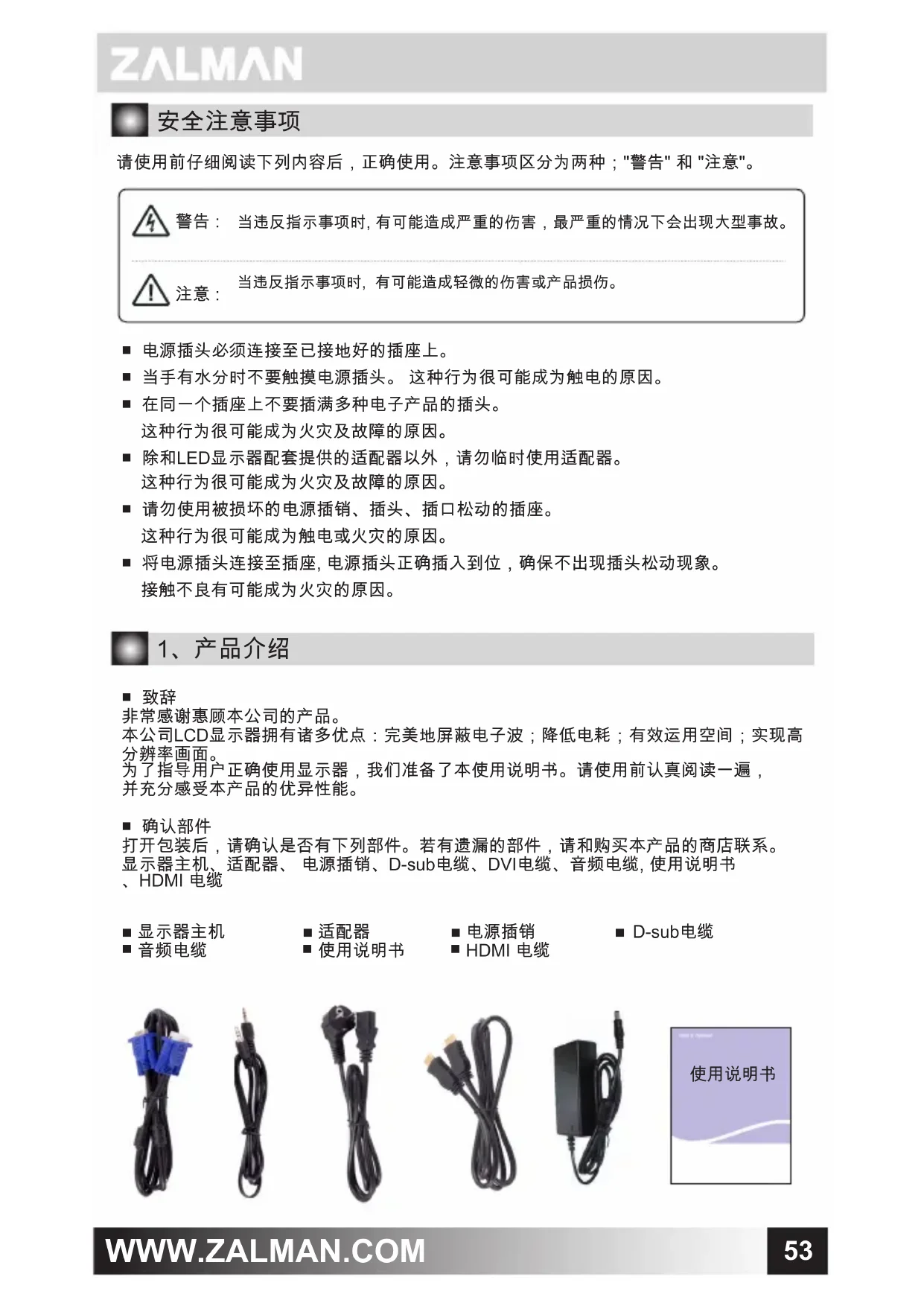

请使用前仔细阅读下列内容后，正确使用。注意事项区分为两种；"警告"和"注意"。

警告：当违反指示事项时，有可能造成严重的伤害，最严重的情况下会出现大型事故。

当违反指示事项时，有可能造成轻微的伤害或产品损伤。

• 电源插头必须连接至已接地好的插座上。
• 当手有水分时不要触摸电源插头。这种行为很可能成为触电的原因。
• 在同一个插座上不要插满多种电子产品的插头。

这种行为很可能成为火灾及故障的原因。

• 除和LED显示器配套提供的适配器以外，请勿临时使用适配器。
  这种行为很可能成为火灾及故障的原因。
• 请勿使用被损坏的电源插销、插头、插口松动的插座。
  这种行为很可能成为触电或火灾的原因。
• 将电源插头连接至插座，电源插头正确插入到位，确保不出现插头松动现象。
  接触不良有可能成为火灾的原因。

1、产品介绍

致辞

非常感谢惠顾本公司的产品。

本公司LCD显示器拥有诸多优点：完美地屏蔽电子波；降低电耗；有效运用空间；实现高分辨率画面。

为了指导用户正确使用显示器，我们准备了本使用说明书。请使用前认真阅读一遍，并充分感受本产品的优异性能。

确认部件

打开包装后，请确认是否有下列部件。若有遗漏的部件，请和购买本产品的商店联系。

显示器主机、适配器、电源插销、D-sub电缆、DVI电缆、音频电缆，使用说明书、HDMI电缆

■ 显示器主机

适配器

■ 电源插销

D-sub电缆

■音频电缆

使用说明书

HDMI电缆

2.产品安装

1. 连接数据线

将数据线的连接器插在D-Sub、、HDMI端口上，拧紧两个螺丝以确保接地正确。

2. 连接电源电缆

将电源插销的一边插到AC适配器上，另外一边连接到墙壁或多用插座上。

并将与AC适配器连接的DC电缆插到显示器的电源插孔上。

3. 打开监听

请先打开显示器和电脑的电源。

显示器启动后,绿色或浅绿色LED灯变亮。若LED灯显示为红色或闪烁状态,

请再次确认视频数据线是否连接正确。若LED灯还没打开，请轻轻地按' 开关。

4. 安装时注意事项

1. 请安装在安静的地方。
2. 请避免潮湿或有灰尘的地方。
3. 请避免太阳直射的地方或暖器附近。
4. 安装时，请避开通风口。
5. 请避开带有磁性的物品。

3.产品介绍

■本显示器遵守国际标准视频电子标准协会节电协定（VESA DPMS）。
- 本显示器为家用电器，已完成电子波适合产品注册，在住宅地区或其他地区都可以使用。
■本显示基于LED板的特性，具有视野角度差异，在画面上会出现上下亮度略有相异的现象。
- 本显示器基于LED板的特性，长时间显示同样的画面，会产生图像暂留，短时之后会自动消失。最佳分辨率为 1920 × 1080
■第一次使用本显示器时，若不满足于画面效果，可在菜单变更设置。
在本显示器的后面部有VESA槽。(100×100mm)
- 开启本显示器的电源时，请使用在本产品内置的适配器。若使用其他产品的适配器，会引起故障并不能享受无偿售后服务。
- 在本显示器的部分VGA卡或特定频率上有可能产生杂音。出现杂音时，请手动调整。

4. 显示器结构及按钮介绍

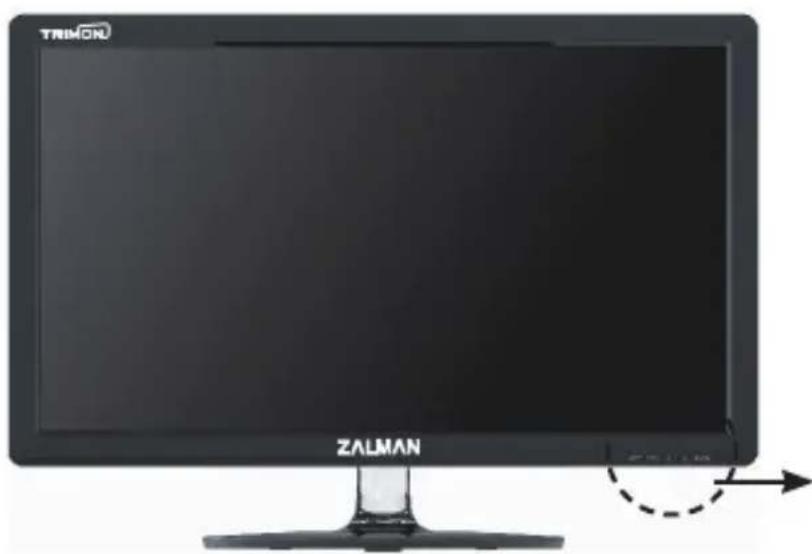

前部

1.AUTO

自动画面调整

1. MENU

菜单、选择

1. 往下

往左移动

1. 往上

往右移动

5.

电源ON/OFF

LED状态：蓝色为开启/红色为省电模式

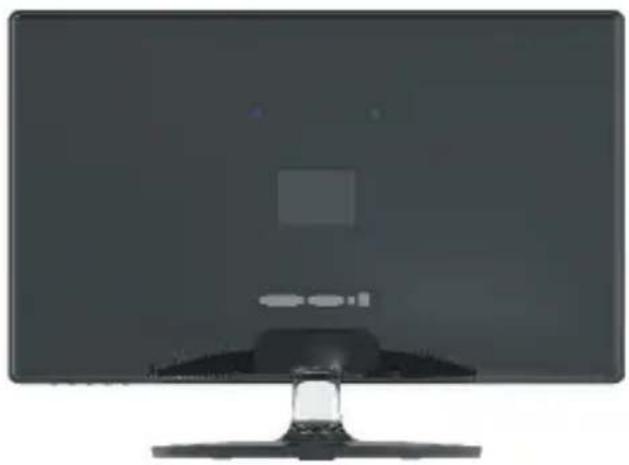

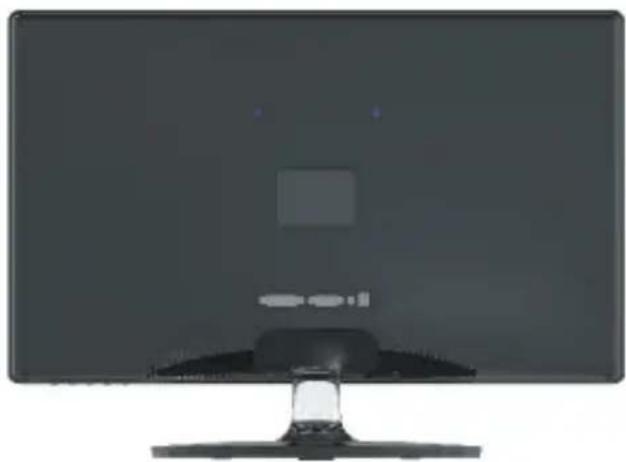

■后部

(5)
(4)

② ①

1.DC IN：电源输入插口。
2. Earphone：耳机电缆链接插口。
3.AUDIO IN：音频电缆链接插口。
4.VGA：PCD-Sub视频电缆链接插口。
5.HDMI：PC和HDMI视频电缆链接插口。

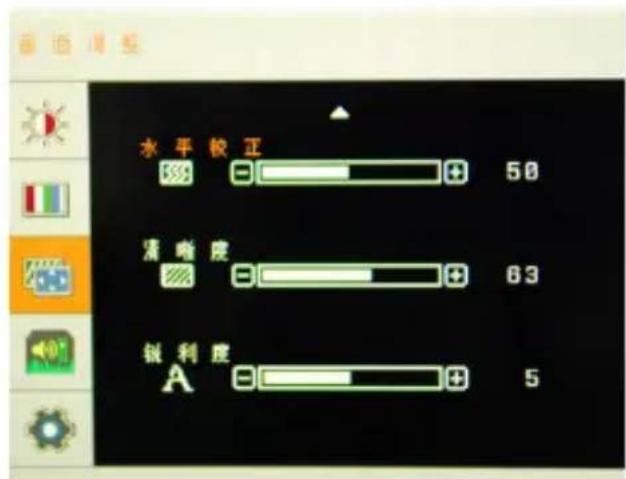

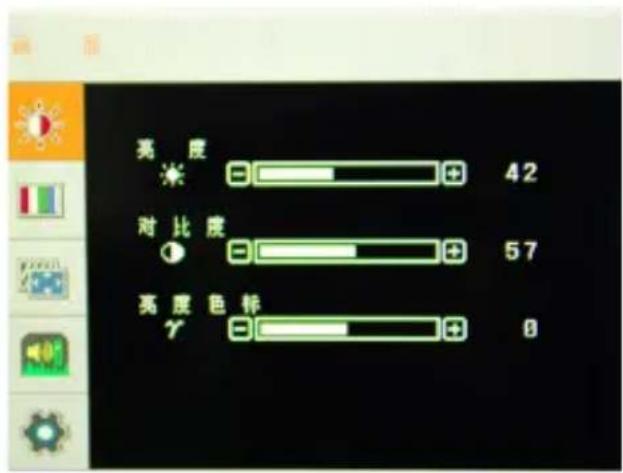

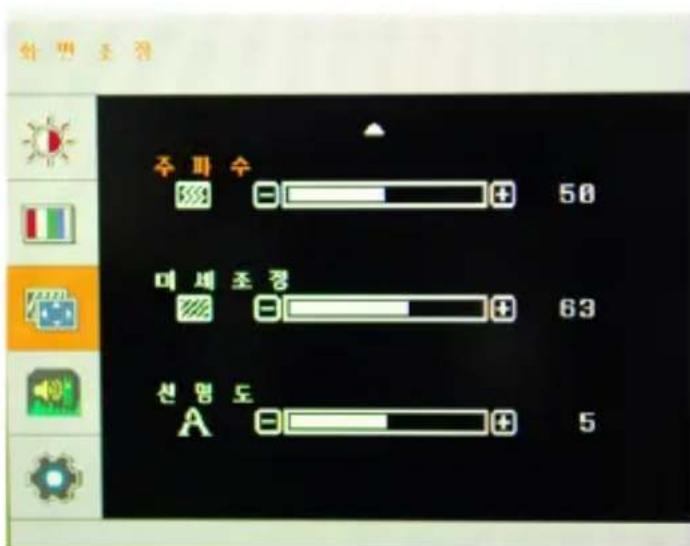

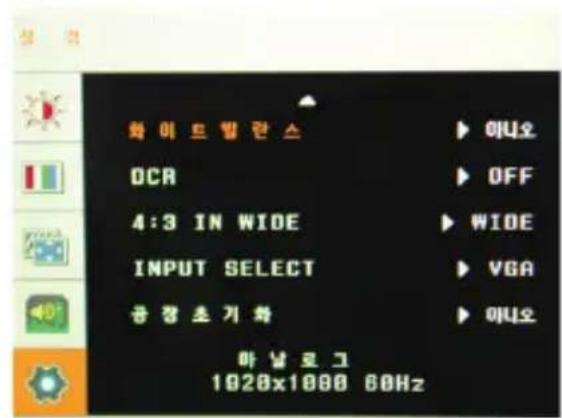

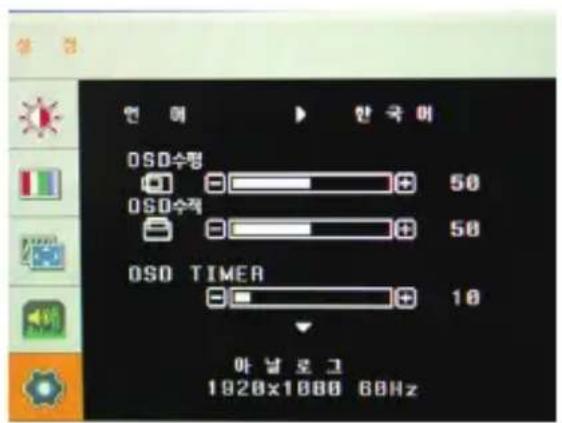

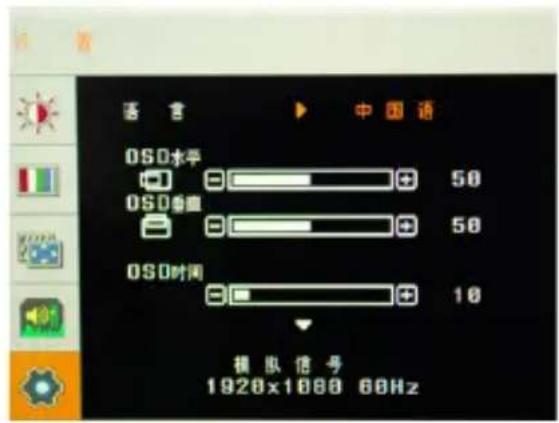

5. LED 画面设置菜单

打开菜单

按MENU按钮，在LCD画面上出现设置菜单。

使用 , 按钮来选择愿意的设置后，再次按MENU按钮。

亮度调节

调整画面亮度。

明暗调节

调整画面明暗的对比度。

GAMMA

调整画面GAMMA。

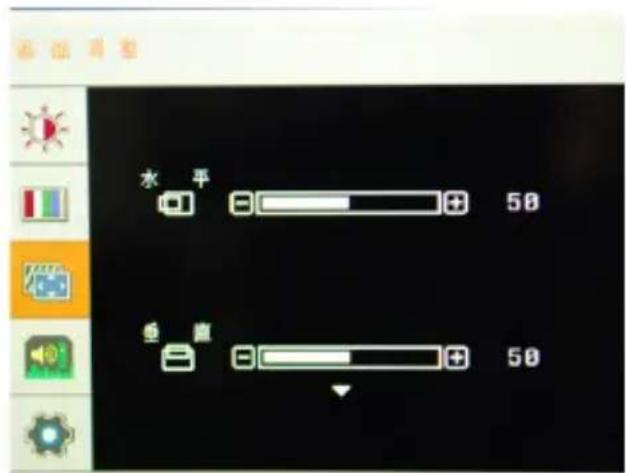

画面水平/垂直移动

调整画面的水平/垂直上限。

频率调整

调整画面频率。

位相调整

调整画面的位相值。

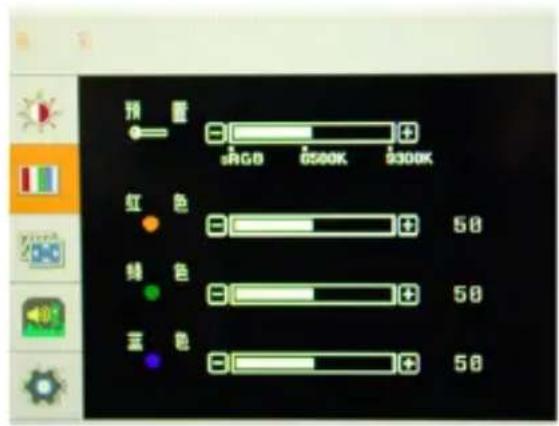

预设（sRGB/6500K/9300K）调整画面的色温。用户调整（红色/绿色/蓝色）用户自主调整画面的颜色。

白平衡
可以调整画面白平衡。

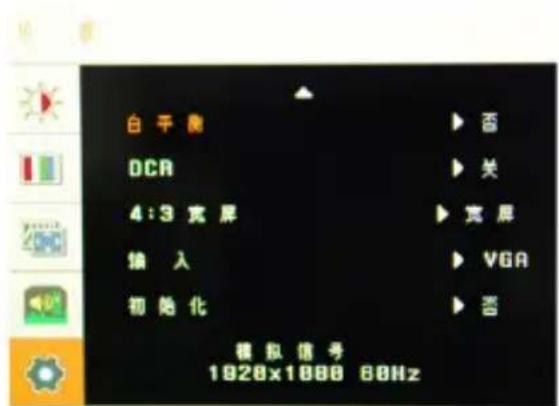

DCR ON/OFF
可以开启/关闭动态明暗对比功能。
长宽比率固定
可以互相转换宽屏（16:9或16:10）
和4:3比率的画面。
RGV&DVI
将输入信号用VGA(D-SUB)orHDMI插口设置。初始化
将所有的设置值还原为出厂设置值。

语言选择
设定显示器及OSD菜单的语言。
菜单左右移动
调整OSD画面的水平上限。
菜单下上移动
调整OSD画面的垂直上限。
菜单时间设置
调整OSD画面的等待时间。

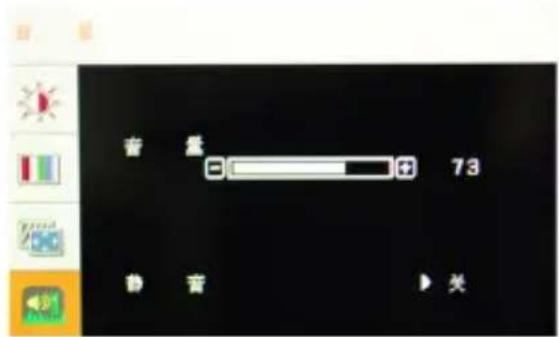

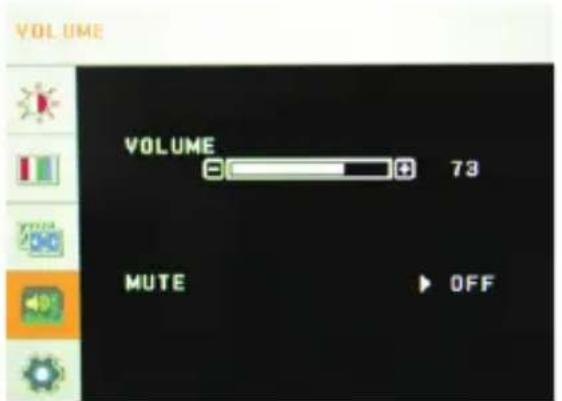

音量调节
调节喇叭的音量。仕樣/製品の認証。
静音
开启/关闭喇叭功能。

1. 显示器的产品规格

Model.	TM270VA LED
画面大小	27"(68cm)
最佳分辨率	1920 x 1080
画面比率	16:9 Wide
像素间距	0.311 mm*0.311 mm
亮度	300cd/m²
明暗比率	5,000:1
动态明暗比率	20,000,000:1
视场角	Horizontal 170°
	Vertical 160°
反应速度	G to G 2ms
标色	16.7 M
输入	D-Sub (15 Pin)
	HDMI x 2
	Audio
水平频率	31.5~94 KHz
垂直频率	60 ~ 75 Hz
内置喇叭	2W+2W(8Ω)
适配器配置	12V/4A
产品大小	646*453*170mm
产品认证	CB, CE, KC, VCCI, GOST

7. 排除简单的问题

画面不显示。

• 请确认显示器的电源插销是否没插好。
• 请确认显示器的电源是否关闭。
• 请确认系统的电源是否关闭。
• 请确认显示器的信号电缆是否没插好。

画面太暗。
- 请在OSD菜单上调整亮度和明暗对比。
显示器发烫。
- 为了散热，将显示器与其他物品保持5公分距离。
画面扭曲或闪烁。
- 请确认PC设置事项，并选适当的分辨率、从新调整频率。
画面有黑白的点。
- 先将显示器使用20分钟左右，再用LED专用洗洁精和眼镜布或质地柔软的布轻轻擦好显示器。
颜色不足现象
- 请确认数据线针是否扭曲或被破损。

[ZALMANLED显示器质量保证政策]

如下列明示条款，ZALMANLED显示器提供两年为限的质量保证。

保证期限

保证期限为从购买日起2年。

保证服务使用方法：

在ZALMAN网站（http://www.zalman.com/Company/Network/Network_eng.asp）的“Where to buy”网页上可确认购买方所在当地代理店。

[ZALMANLED显示器的质量保证条款]

1. ZALMAN保证用户购买的显示器出库时，在材料及技术方面的制造上无任何瑕疵。作为证明购买日期的资料，应提供购买发票，从该购买日起计算保证期限。
2. 在保证期限内，ZALMAN LED显示器可由ZALMAN的正式代理店/销售店回收、维修及退货或可由客户配送及回收。
   3.尽管如上所述，但本保证书尚未解释提供国际保证服务相关内容。保证服务仅限于在相应国家购买的显示器。在其他国家要求保证服务或交换时，需要追加费用。
3. 发生与销售记录不一致的现象时，要求提供购买证明资料。

5.由于如下事由，出现产品的物理性损伤或瑕疵时，保证自动成为无效。

(a) 事故、误用、火灾、雷击、故意损坏、浸水、过多使用结果或其他脱离ZALMAN控制范围的状况
(b) 使用ZALMAN不认可的配件或周边设备
(c) 正常磨损
(d) 在不适合的启动环境中使用
(e) 显示器的改造
(f) 序列号或产品代码标签的去除或损坏
(g) 从ZALMAN的正式服务中心或正式服务代理人以外的人接受服务的结果
(h) 未按照ZALMAN的用户手册使用显示器的结果

1. 客户包装显示器时，应可适应任何处理。由于不适当的包装引起的损伤将会向客户索求费用。

2. 当维修技术人员对于出现问题做出如下判断时，ZALMAN的正式代理店/销售店可向客户要求支付当前可适用计时工资。

(a) 与用户相关的问题
(b) 变更显示器的正常设置而产生的问题
(c) 客户的电脑或电源引起的问题
(d) 本质量保证范围以外的原因引起的问题

1. 代理店/销售店代理人为收回或配送显示器而来访时，客户应在现场等候。由于客户不在现场而重新来访时，将会向客户索求费用。客户可自己付费向代理店/销售店配送或回收显示器。
2. 有关不正确的软件安装、使用、软件病毒及软件自身错误引起的软件障碍，本公司不承认是产品缺陷，维修时将会产生维修费用。
3. LED板显示器的像素在不超过面板制造公司的像素规格上所示标准时，不会成为质量保证对象。请参考下述ZALMAN LED显示器像素政策。

[ZALMANLED显示器像素政策]

根据瑕疵显示器的使用期限及坏点像素的数量，能够交换新产品或对重组产品进行维修。

• 与新产品的一对一交换：

• 从最终用户账单上的购买日起，在30日以内发生的A-Zone的坏点（亮点）像素超过1个及B-Zone的坏点（亮点）像素超过3个

• 从最终用户账单上的购买日起，在30日以内发生的A-Zone的坏点（亮点）像素超过2个B-Zone的坏点（亮点）像素超过2个
• 从最终用户账单上的购买日起，在30日以内发生的A-Zone的坏点（亮点）像素超过3个

• 从最终用户账单上的购买日起，在30日以内发生的B-Zone的坏点（亮点）像素超过5个

• 与重组产品的一对一交换：

• 从最终用户账单上的购买日起，在30日以后发生的A-Zone的坏点（亮点）像素超过1个及B-Zone的坏点（亮点）像素超过3个

• 从最终用户账单上的购买日起，在30日以后发生的A-Zone的坏点（亮点）像素超过2个B-Zone的坏点（亮点）像素超过2个
• 从最终用户账单上的购买日起，在30日以后发生的A-Zone的坏点（亮点）像素超过3个
• 从最终用户账单上的购买日起，在30日以后发生的B-Zone的坏点（亮点）像素超过5个暗点像素除外

※暗点像素除外

B-ZONE B-ZONE	B-ZONE
B-ZONE	E B-ZONE
B-ZONE B-ZONE	B-ZONE
