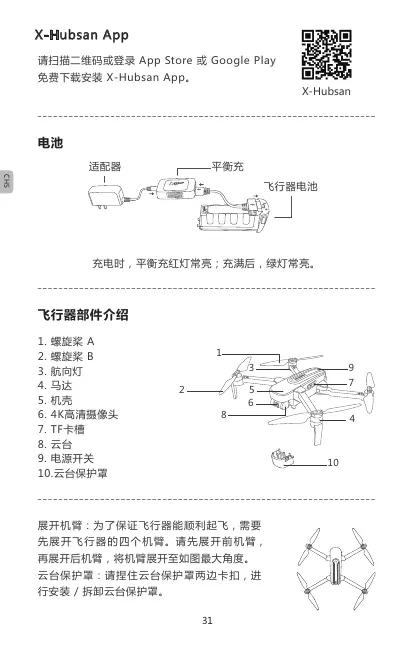

ZINO PRO FPV - 无人机 HUBSAN - 免费用户手册

用户手册 ZINO PRO FPV HUBSAN

请扫描二维码或登录AppStore或GooglePlay免费下载安装X-HubsanApp。

X-Hubsan

电池

充电时，平衡充红灯常亮；充满后，绿灯常亮。

飞行器部件介绍

1.螺旋桨A
2.螺旋桨B
3. 航向灯
4. 马达
5. 机壳
6.4K高清摄像头
7.TF卡槽
8. 云台
9. 电源开关
10.云台保护罩

展开机臂：为了保证飞行器能顺利起飞，需要先展开飞行器的四个机臂。请先展开前机臂，再展开后机臂，将机臂展开至如图最大角度。

云台保护罩：请捏住云台保护罩两边卡扣，进行安装/拆卸云台保护罩。

螺旋桨安装

安装螺旋桨前，请仔细查看飞行器电机旁的字母和螺旋桨上的字母，安装时两处字母须一致；取出螺旋桨，按字母安装于电机上，再使用螺丝刀沿顺时针方向拧紧螺丝。当桨叶损坏或需要更换时，沿逆时针方向取下螺丝，即可拆卸螺旋桨。

遥控器按键介绍（左手油门）

1. 移动设备支架
   2-1.油门/转向控制杆
   2-2.前进后退/左右侧飞控制杆
2. 一键返航（飞行器返航到起飞点）
3. 电源开关（长按）
   5.一键起飞/降落
4. 专业/普通模式
5. 电量指示灯
6. 拍照
7. 录像
   10.云台俯仰控制拨轮
   11.遥控器充电/转接线接口
   12.WiFi天线
8. 遥控器转接线

安装移动设备时，请将移动设备放置在支架的凹槽内，避免移动设备按键与支架接触。

本手册以“左手油门”为例介绍飞行操作。

遥控器转接线连接

多余的线收进凹槽

连接设备

1. 打开X-HubsanAPP，选择飞行器机型
2. 长按开启飞行器电源。
3. 长按开启遥控器电源，通过转接线连接控制设备与移动设备。

连接前

连接后

4.开启对频模式（此步骤仅首次对频或更换遥控器时，用户手动触发。）

1)进入APP-设置-遥控器，遥控器连接方式选择：Leas

遥控器名称
遥控器连接方式	蓝牙 Leas >
设置遥控器与飞机的连接
遥控硬件版本
遥控固件版本

2) 选择“设置遥控器与飞行器的连接”，扫描无人机
3) 短按飞行器的电源按键 3 次，进入飞行器对频模式
4) 选择扫描到的无人机并建立连接。

Tips :

① 飞行器与遥控器出厂时已完成对频，一般情况下，用户只需执行前三个步骤即可正常连接使用。
② 飞行器进入对频模式后，飞行器的四个航向灯和图传指示绿灯（位于TF卡槽附近）快速闪烁，对频成功后，指示灯会变为常亮。
③ 对频时，请保持飞行器和遥控器距离在1米内。

指南针较准

请按照APP页面提示动作进行校准。

Compass 1

Compass 2

飞行

启动/关闭电机

降落（左手油门）

起飞（左手油门）

一键起飞/降落/返航

一键起飞

一键降落

一键返航

航向灯状态

ZinoPRO具有4组单色灯，前航向灯为蓝色，后航向灯为红色。航向灯状态定义如下：

功能		定义
开机自检		四个航向灯同时慢闪
水平校准		四个航向灯同时慢闪
指南针校准	水平校准	四个航向灯循环闪烁
	垂直校准	四个航向灯左右交替闪烁
飞行模式		四个航向灯常亮
低电量报警		前航向灯蓝色常亮,后航向灯红色快闪
无头模式		前航向灯蓝色左右交替闪烁,后航向灯红色常亮
一键返航		前航向灯蓝色常亮,后航向灯红色慢闪
拍照		后航向灯红色闪烁一次
录像		后航向灯红色交替闪烁
信号指示灯		未连接遥控器/丢失信号前航向灯蓝色慢闪,连接遥控器变为常亮

飞行问题解答

1. 设备未正常连接

重启飞机器、遥控器。

2. 不能解锁

检查飞行器是否通过指南针校准；

3. 搜索不到GPS信号或GPS掉星

检查飞行器周边环境，查看是否有高频信号干扰。

4. 飞行器不能返航至控制点

飞行器起飞时一定要保证GPS搜星达到6颗或者6颗以上。

5. 飞行器抖动或视频抖动现象

① 检查飞行器螺旋桨和马达轴是否变形或摔裂，如有请更换；
② 检查飞行器拆装后螺丝是否固定到位。

6.不能进行拍照及录像

① 检查飞行器是否装有TF卡；
② 检查TF卡的格式是否为FAT32（推荐使用闪迪、金士顿或者三星等主流品牌，选择U1及32G以上的TF卡）；
③ 检查TF卡是否已满。

温馨提示

• 充电时要随时有人照看
• 充电完成后请立即拔掉充电线
• 螺旋桨部件可能导致伤害
• 此款产品不是玩具，不适合14岁以下的儿童

产品名称：四旋翼航模无人机

产品标准号：Q/HBS001-2017

制造商：深圳市哈博森科技有限公司

地址：广东省深圳市南山区学府路深圳软件产业基地1栋C座13楼

邮箱：[e-mail]

Disclaimer & Warning

任何用户在使用本产品之前，请仔细阅读产品相关操作说明书及本声明，一旦使用本产品，即视为对本声明全部内容的认可和接受。本产品不适合未满14周岁的未成年人使用。在使用产品的过程中，使用者承诺对自己的行为及因此而产生的所有后果负责。使用者承诺仅出于正当目的使用本产品，并且同意遵守本条款及哈博森可能制定的任何相关政策或者准则。

说明

本产品在特殊区域限制了部分飞行功能，一旦使用本产品，即视为您已仔细阅读国际民航组织和当地空域管制规定以及无人机管理规定的相关条例。您须自行承担不遵守以上规定而导致的相关法律责任，并且承诺对您的行为以及因不按照用户手册使用飞行限制功能而产生的一切间接或直接责任负责。

依《民用无人驾驶航空器实名制登记管理规定》，请收到飞机后3个工作日内，登录中国民用航空局完成实名登记。

民用无人机实名登记系统网站https://uas.caac.gov.cn。

如需要查询飞行器的相关参数，可登陆哈博森官网www.hubsan.com进行查询。
