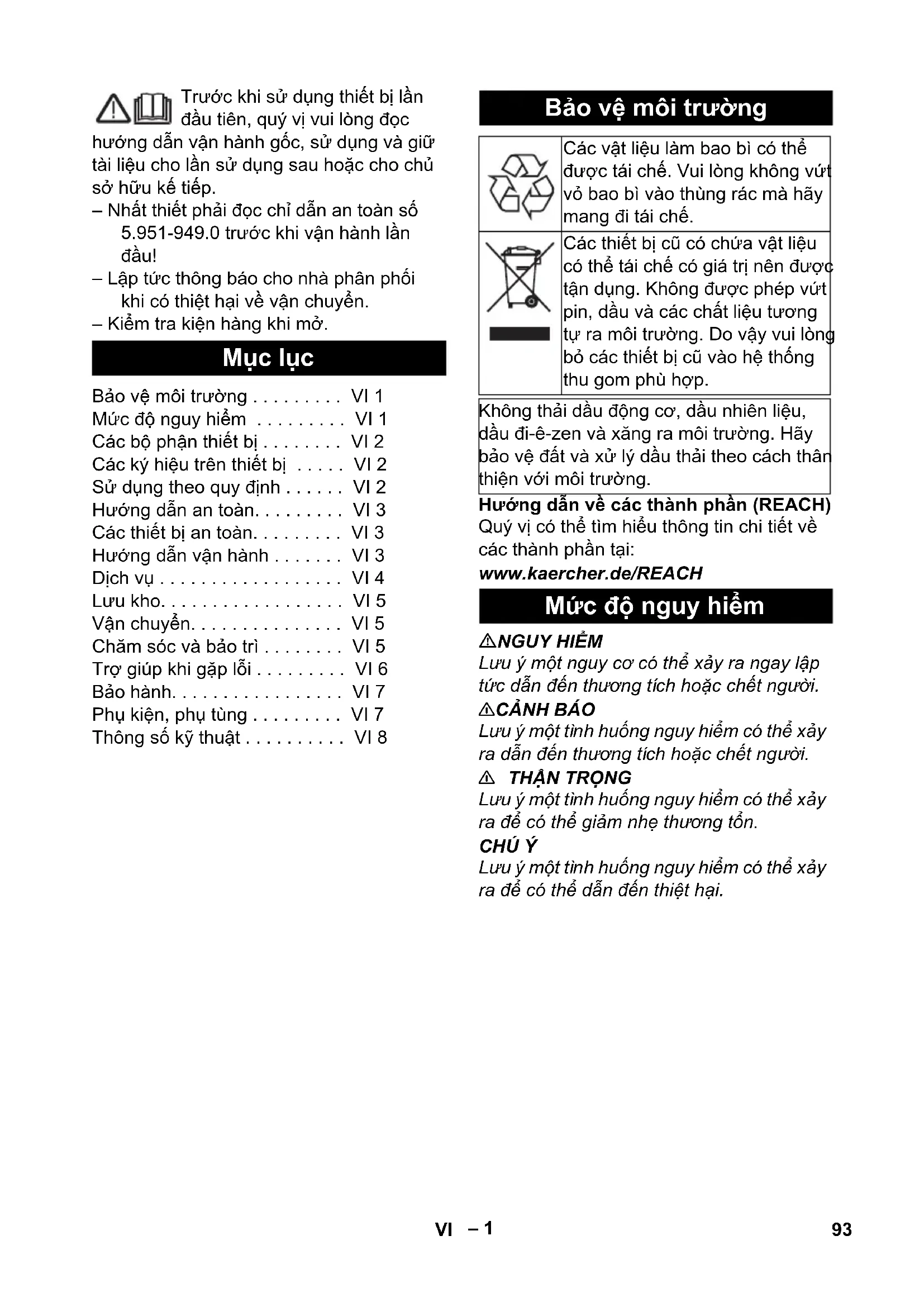

HƯỚNG DẪN NGƯỜI DÙNG HG 64 Kärcher

Trước khi sử dụng thiết bị lần đầu tiên, quý vị vui lòng đọc

hướng dẫn vận hành gốc, sử dụng và giữ tài liệu cho lần sử dụng sau hoặc cho chủ sở hữu kế tiếp.

– Nhất thiết phải đọc chỉ dẫn an toàn số 5.951-949.0 trước khi vận hành lần đầu!

– Lập tức thông báo cho nhà phân phối khi có thiết hại về vận chuyển.

- Kiểm tra kiện hàng khi mở.

Mục lục

Bảo vệ môi trường ..... VI 1

Mức độ nguy hiểm ..... VI 1

Các bộ phận thiết bị ..... VI 2

Các ký hiệu trên thiết bị ..... VI 2

Sử dụng theo quy định ..... VI 2

Hướng dẫn an toàn. . . . . . . . VI 3

Các thiết bị an toàn. . . . . . . . VI 3

Hướng dẫn vận hành ..... VI 3

Dịch vụ ..... VI 4

Lưu kho. VI 5

Vận chuyển. . . . . . . . . . . . . . . . . VI 5

Chăm sóc và bảo trì ..... VI 5

Trợ giúp khi gặp lỗi . . . . . . . . VI 6

Bảo hành. VI 7

Phụ kiện, phụ tùng ..... VI 7

Thông số kỹ thuật ..... VI 8

Bảo vệ môi trường

Các vật liệu làm bao bì có thể được tái chế. Vui lòng không vút vỏ bao bì vào thùng rác mà hãy mang đi tái chế.

Các thiết bị cũ có chứa vật liệu có thể tái chế có giá trị nên được tận dụng. Không được phép vứt pin, dầu và các chất liệu tương tự ra môi trường. Do vậy vui lòng bờ các thiết bị cũ vào hệ thống thu gom phù hợp.

Không thải dầu động cơ, dầu nhiên liệu, dầu đi-ê-zen và xăng ra môi trường. Hấy bảo vệ đất và xử lý đầu thải theo cách thân thiện với môi trường.

Hướng dẫn về các thành phần (REACH)

Quý vị có thể tìm hiểu thông tin chi tiết về các thành phần tại:

Lưu ý một nguy cơ có thể xảy ra ngay lập tức dẫn đến thương tích hoặc chết người.

△CẢNH BÁO

Lưu ý một tình huống nguy hiểm có thể xảy ra dẫn đến thương tích hoặc chết người.

THẦN TRỌNG

Lưu ý một tình huống nguy hiểm có thể xây ra để có thể giảm nhẹ thương tồn.

CHÚ Ý

Lưu ý một tình huống nguy hiểm có thể xảy ra để có thể dẫn đến thiệt hại.

Các bộ phận thiết bị Các

1 Tấm chặn
2 Nắp cao su
3 Công tắc mức
4 Bộ lọc sơ bộ nhiên liệu
5 Giá dō cho sún phun càm tay với ống phun xịt
6 Khung
7 Bộ đo mục nước
8 Bằng tên
9 Kẹp cố định
10 Ông (Hệ thống- Giảm xóc – Mềm)
11 Bộ sàng lọc trong thiết bị kiểm soát chỉ số nước
12 Van từ nhiên liệu
13 Bơm nhiên liệu
14 Bộ lọc nhiên liệu
15 Quạt hút nóng
16 Đầu vào áp lực cao (màu xanh lam)
17 Bánh xe có phanh hãm
18 Bình chứa nhiên liệu
19 Bộ sàng lọc nhiên liệu
20 Đông cơ quạt
21 Miêng đồ nhiên liệu
22 Công tắc thiết bị
23 Ông áp lực cao 3 m, đường kính định mức 8
24 Dây điện
25 Đầu ra áp lực cao (màu cam)
26 Đường ống áp lực cao 10 m
27 Bộ phận đốt
28 Giá giữ ống
29 Đai ổc ren
30 Biến áp đánh lửa
31 Vòi phun áp lực cao (Không được cung cấp kèm)
32 Ông vòi phun
33 Súng phun cầm tay
34 Bộ kích hoạt
35 Chốt cài an toàn của súng phun cảm tay

hiệu trên thiết bị

Việc phun xịt áp lực cao có thể gặp nguy hiểm khi sử dụng

không đúng cách. Không được hướng luồng phun vào người, động vật, các thiết bị điện đang hoạt động hay chính bản thân thiết bị.

	Nguy cơ bị điện giật!Chỉ nhân viên kĩ thuật điện hoặc nhân viên có thẩm quyền được làm việc trên các bộ phận của hệ thống.
	Nguy cơ bị bồng từ các bề mặt nóng!
	Nguy cơ ngộ độc! Không hít khí thải độc.

Nguy cơ tổn thương thính giác Khi làm việc với thiết bị nhất thiết phải đeo đồ bảo hộ tai phù hợp. Nguy cơ chấn thương! Đeo kính bảo hộ.

Sử dụng theo quy định

• Máy phát điện nước nóng được sử dụng kết hợp với một máy làm sạch áp lực cao- nước lạnh để làm sạch bằng nước nóng.
  – Làm sạch cho: Máy móc, xe cộ, nhà cửa, công cụ, mặt tiên, thêm nhà, thiết bị làm vườn, v.v.
  – Thiết bị không được phép sử dụng trong không gian khép kín.

⚠️NGUY HIÊ M

Nguy cơ bị thương! Khi sử dụng tại các trạm xăng hay các khu vực nguy hiểm phải tuân thủ các quy định an toàn có liên quan.

Không để nước thải có chứa dầu khoáng dẫn vào đất, nguồn nước hay kênh nước thải. Do đó chỉ thực hiện rửa xe và gầm xe ở những nơi thích hợp với thiết bị tách dầu

Hướng dẫn an toàn

• Nồi hơi nước nóng là một hệ thống đốt. Hệ thống đốt phải thường xuyên kiểm tra theo quy định quốc gia của cơ quan lập pháp.
• Không được phép thực hiện thay đổi thiết bị/phụ kiện.

Vận hành chung với máy làm sạch áp lực cao-nước lạnh

• Lưu ý quy định quốc gia của cơ quan lập pháp cho việc phun xịt chất lỏng.
• Lưu ý quy định quốc gia của cơ quan lập pháp để ngăn ngừa tai nạn. Việc phun xịt phải được kiểm tra thường xuyên và kết quả của cuộc kiểm tra phải được lập thành biên bản.

Các thiết bị an toàn

Thiết bị an toàn đề bảo vệ người sử dụng và không được phép dùng hoạt động hoặc bổ qua chức năng của thiết bị.

Bộ đo mục nước

• Bộ đo mục nước sẽ ngăn chặn bộ phận đốt bật lên khi mục nước thấp.
• Một bộ sàng lọc sẽ ngăn chặn bụi bản của cầu chỉ và phải được làm sạch thường xuyên.

Thiết bị hạn chế nhiệt độ khí thải độc

– Thiết bị hạn chế nhiệt độ khí thải độc sẽ tắt thiết bị khi đạt đến một nhiệt độ khí thải cao.

Hướng dẫn vận hành

△CẢNH BÁO

Nguy cơ bị thương! Thiết bị, phụ kiện, dây dẫn và các kết nối phải trong tình trạng hoàn hảo. Nếu tình trạng này không hoàn hảo thì không được phép sử dụng thiết bị.

→ Khóa phanh đậu xe.

Lắp sún phun cầm tay, ống phun xịt, vòi phun và ống áp lực cao

(3 m) (10 m) In Out

→ Kết nối ống phun xịt với sún phun cảm tay và xiết chặt bằng tay.
→ Đặt vòi phun áp lực cao vào đai óc ren.
→ Lắp đai óc ren và xiết chặt bằng tay.
→ Kết nối ống áp lực cao (10 m) với sún phun cảm tay và đầu ra áp suất cao (màu cam) của thiết bị và xiết chặt bằng tay.
→ Kết nối ống áp suất cao (3 m, đường kính định mức 8) với máy làm sạch áp lực cao-nước lạnh và đầu vào áp suất cao (màu xanh lam) của thiết bị và xiết chặt bằng tay.

Đồ đầy nhiên liệu

⚠NGUY HIÊM

Nguy cơ cháy nổ. Chỉ đồ nhiên liệu Diesel hoặc dầu nóng nhẹ. Có thể vận hành với dầu Diesel sinh học theo chuẩn EN 14214 (từ 6 °C nhiệt độ ngoài trời). Không được phép sử dụng nhiên liệu không phù hợp, ví dụ như xăng.

CHÚ Y

Nguy cơ thiết hại! Không bao giờ vận hành thiết bị khi bình chứa nhiên liệu rỗng. Nếu không bơm nhiên liệu sẽ bị phá hủy.

→ Đỗ đầu nhiên liệu.
→ Đóng nắp bình chứa.
→ Lau sạch nhiên liệu bị tràn rót ra.

Kết nối điện

– Để biết các giá trị kết nối, xem dữ liệu kỹ thuật và tâm thông tin kiểu máy.

- Kết nối điện phải được thực hiện bởi thợ điện có tay nghề theo tiêu chuẩn IEC 60364-1.

Dịch vụ

⚠NGUY HIÊM

Nguy cơ cháy nổ. Không xịt chất lông dễ cháy.

⚠NGUY HIÊM

Nguy cơ chấn thương! Không bao giờ được dùng thiết bị mà không có ống vòi phun.

Trước mỗi lần sử dụng cần kiểm tra ống vòi phun đã cố định chưa. Vít của ống vòi phun phải được tiết chặt bằng tay.

⚠️NGUY HIÊM

Nguy cơ bị thương! Khi làm việc phải giữ sún phun cầm tay và ống phun xịt bằng cả hai tay.

⚠️NGUY HIÊM

Nguy cơ bị thương! Không được phép kép chặt bộ kích hoạt khi vận hành.

CHÚ Ý

Nguy cơ thiết hại! Không bao giờ vận hành thiết bị khi bình chứa nhiên liệu rỗng. Nếu không bơm nhiên liệu sẽ bị phá hủy.

Thay đổi vòi phun

⚠️NGUY HIỂM

Nguy cơ bị thương! Tất thiết bị trước khi thay đổi vòi phun và bấm sún phun cầm tay cho tới khi thiết bị không còn áp lực.

→ Khóa súng phun cảm tay bằng cách tháo chốt an toàn và nhân lấy.

→ Thay đổi vòi phun.

Bật thiết bị

⚠️NGUY HIÊM

Nguy cơ bị bông!

⚠️NGUY HIÊM

Lưu ý chỉ dãn an toàn của nhà sản xuất máy làm sạch áp lực cao-nước lạnh!

⚠NGUY HIÊM

Sau thời gian dài gián đoạn vận hành dài ngày, nước trong nổi hơi có thể bị nhiễm độc. Đo đó khi sử dụng trong ngành thực phẩm thì trước tiên phải phun xít nước cũ vào đường ống thải vải giây.

→ Chuyển công tắc thiết bị của máy phát điện nước nóng vào vị trí "1/ON".

→ Bật máy làm sạch áp lực cao-nước lạnh theo hướng dẫn vận hành của nhà sản xuất.

Khi lượng nước chảy qua đủ lớn, bộ phận đốt tự động khởi động.

→ Mờ khóa sún phun cảm tay, bằng cách mờ chốt an toàn và nhân lấy

Bật máy làm sạch áp lực cao-nước lạnh lên khi vận hành súng phun cầm tay.

Làm sạch

→ Thực hiện làm sạch.

Chỉ dẫn: Luôn phải hướng tia phun xịt áp suất cao từ khoảng cách lớn vào đối tượng cần làm sạch để tránh thiệt hại do áp lực quá lớn.

Tất thiết bị

⚠️NGUY HIÊM

Nguy cơ bồng do nước nóng! Sau khi vận hành với nước nóng, thiết bị phải được vận hành với trạng thái súng mở để làm lạnh ít nhất hai phút bằng nước lạnh.

→ Chuyển công tắc thiết bị của máy phát điện nước nóng về vị trí "0/OFF".

→ Vận hành ít nhất hai phút với trạng thái súng mở bằng nước lạnh.

→ Dùng quá trình đồ nước.

→ Tất máy làm sạch áp lực cao-nước lạnh theo hướng dẫn vận hành của nhà sản xuất.

→ Vận hành súng phun cầm tay cho tới khi máy làm sạch áp lực cao-nước lạnh và máy phát điện nước nóng không còn áp suất.

→ Khóa súng phun cảm tay bằng cách tháo chốt an toàn và nhân lấy.

→ Tháo ống áp lực cao khởi đầu vào áp suất cao.

→ Rút phích cấm khởi ổ cấm bằng tay khô ráo.

Bảo quản thiết bị

→ Cất súng phun cầm tay với ống phun xịt vào giá đỡ của khung.
→ Cuộn óng áp lực cao và dây điện và treo vào giá đỡ.

Chì dãn: Không bề cong ống áp lực cao và dây điện.

Dùng hoạt động

Sau một giai đoạn dài ngừng vận hành hoặc khi trong tình trạng bằng giá thì không thể:

→ Xà nước.
→ Xục tráng thiết bị bằng chất chống đông.

(Xem mục "Bảo dưỡng và Bảo trì")

Lưu kho

THÂN TRỌNG

Nguy cơ thương tích và hồng thiết bị! Lưu ý trọng lượng của thiết bị khi bảo quản.

Vận chuyển

CHÚ Ý

Bảo vệ bộ kích hoạt khi vận chuyển tránh hư hỏng.

THÂN TRỌNG

Nguy cơ thương tích và hồng thiết bị! Chú ý trọng lượng của thiết bị khi vận chuyển.

Đảm bảo thiết bị chống trượt và nghiêng theo hướng dẫn khi vận chuyển bằng phương tiện.

Chăm sóc và bảo trì

⚠️NGUY HIÊM

Nguy cơ bị thương vô tình bởi thiết bị đang chạy hoặc bị điện giật. Luôn tất thiết bị và rút phích cắm trước khi làm việc trên thiết bị.

→ Tất thiết bị (xem "Vận hành").
→ Làm mát động cơ

Đại lý Kärcher sẽ thông báo cho bạn về việc tiến hành kiểm tra an toàn hoặc kí hợp đồng bảo trì.

Thời gian bảo trì

Hàng tuần

→ Kiểm tra sàng lọc nhiên liệu, vệ sinh nếu cần thiết.
→ Kiểm tra bộ lọc sơ bộ nhiên liệu, vệ sinh nếu cần thiết.
→ Kiểm tra bộ lọc nhiên liệu, vệ sinh nếu cần thiết.

Hàng tháng

→ Kiểm tra bộ đo mực nước, vệ sinh nếu cần.

Tất cả 500 giờ vận hành, ít nhất mỗi năm

→ Tây cặn thiết bị.
→ Phải thực hiện bảo trì thiết bị từ dịch vụ khách hành.

Công việc bảo trì

Máy làm sạch áp suất cao-nước lạnh

Thực hiện bảo trì trên máy làm sạch áp lực cao theo quy định trong hướng dẫn vận hành của nhà sản xuất.

Vệ sinh sàng lọc nhiên liệu

→ Gõ nhẹ sàng lọc nhiên liệu. Không được thải nhiên liệu vào môi trường.

Vệ sinh bộ lọc sơ bộ nhiên liệu

→ Rút nắp cao su từ bình chứa nhiên liệu.
→ Vệ sinh bộ lọc sơ bộ nhiên liệu.
→ Đây nắp cao su lại.

Vệ sinh bộ lọc nhiên liệu

→ Tháo bộ lọc nhiên liệu.
→ Sinh bộ lọc nhiên liệu.
→ Lắp bộ lọc nhiên liệu lại.

Vệ sinh sàng lọc trong bộ đo mục nước

→ Tháo kép có định và rút ống (Hệ thống-Giảm xóc-Mềm).
→ Tháo sàng lọc.

Chỉ dẫn: Nếu cần xoáy vít M8 khoảng 5 mm và tháo sàng lọc ra.

→ Vệ sinh sàng lọc trong nước.
→ Đầy sàng lọc trở lại.
→ Những ống khớp nối hoàn toàn trong bộ đo mục nước và giữ chặt bằng kép cố định.

Vệ sinh bình chứa nhiên liệu

→ Rút nắp cao su từ bình chứa nhiên liệu.
→ Tháo vít tấm hãm.
→ Tháo bình chứa nhiên liệu.
→ Xục rửa bình chứa nhiên liệu.
→ Đặt bình chứa nhiên liệu và lắp lại.

Tầy cặn thiết bị

Lớp cận lắng trong đường ống sẽ làm tăng điện trở dòng và khiển tải động cơ của máy làm sạch áp lực cao-nước lạnh trở nên quá lớn.

⚠NGUY HIÊM

Nguy cơ cháy nổ từ khí gase dễ cháy! Cám hút thuốc khi tây cận. Đảm bảo thông gió tốt.

⚠️NGUY HIÊM

Nguy cơ bồng axit! Đeo kính và gang tay bảo hộ.

■ Thao tác:

Đề loại bổ chất cận, theo luật định chỉ được phép sử dụng chất chống cận đã được thử nghiệm và có kí hiệu phê duyệt.

– RM 100 (mã đặt hàng 6.287-008) hòa tan cặn đá vôi và những liên kết đơn giản từ cặn đá vôi và dư lượng chất tẩy rửa.

- RM 101 (mã đặt hàng 6.287-013) hòa tan các lắng cận không thể hòa tan bồi RM 100.

→ Đỗ 15l nước vào bình chứa 20-lít.

→ Đồ một lít chất chống cặn vào.

→ Nói ống nước trực tiếp vào đầu bơm của máy làm sạch áp lực cao-nước lạnh và treo đầu tự do vào trong bình chứa.

→ Nói ống phun xịt đã nói với máy phát điện nước nóng mà chưa có vòi phun vào trong bình chứa.

→ Bật máy làm sạch áp lực cao-nước lạnh theo hướng dẫn vận hành của nhà sản xuất.

→ Mở súng phun cầm tay và không đóng lại trong quá trình tây cận.

→ Tất máy làm sạch áp lực cao-nước lạnh và để khoảng 2 giờ. Phải để súng phun cầm tay ở trạng thái mở.

Sau đó bơm chất chống cận từ máy làm sạch áp lực cao-nước lạnh và máy phát điện nước nóng mà không cần ống phun xịt và súng phun cầm tay.

Chông đóng bằng

CHÚ Ý

Nguy cơ thiết hại! Nước đóng bằng trong thiết bị có thể làm hồng các bộ phận thiết bị.

– Trong mùa đông cần tháo thiết bị hoặc bảo quản trong phòng ẩm. Khi ngừng vận hành trong thời gian dài khuyến khích bơm chất chống đông vào thiết bị.

– Nếu không thể xả băng giá được, thì phải tất thiết bị.

Xà nước.
→ Vận mở các ống áp lực cao khởi đầu vào và đầu ra áp suất cao.
■ Xúc rửa thiết bị với chất chống đông:

Chì dǎn: Lưu ý những quy định xử lý của nhà sản xuất chất chống đông.

→ Xúc rửa hoàn toàn máy làm sạch áp lực cao-nước lạnh và máy phát điện nước nóng (từ bộ phận đốt) bằng chất chống đông thương mại.

Điều này cũng đảm bảo việc chống ăn mòn nhất định.

Trợ giúp khi gặp lỗi

⚠️NGUY HIÊM

Nguy cơ bị thương vô tình bởi thiết bị đang chạy hoặc bị điện giật. Luôn tất thiết bị và rút phích cắm trước khi làm việc trên thiết bị.

Động cơ quạt không chạy

– Không có điện áp

→ Kiểm tra cầu chỉ/nguồn cấp điện/dây dẫn điện.
→ Liên hệ với dịch vụ khách hàng.
– Công tắc mức trong bình chứa nhiên liệu sẽ đóng thiết bị
→ Đỗ đầu nhiên liệu.
– Công tắc bảo vệ cuộn dây sẽ kích hoạt động cơ quạt
→ Chuyển công tắc thiết bị của máy phát điện nước nóng về vị trí "0/OFF".
→ Làm mát thiết bị.
→ Bật thiết bị.

– Các sự cố lặp lại.
→ Liên hệ với dịch vụ khách hàng.
– Thiết bị hạn chế nhiệt độ khí thải độc đã kích hoạt và bộ phận đốt tất
→ Liên hệ với dịch vụ khách hàng.

Bộ phận đốt không đánh lựa

– Bộ lọc sơ bộ nhiên liệu bản
→ Vệ sinh/thay thế bộ lọc sơ bộ nhiên liệu.
– Bộ lọc nhiên liệu bản
→ Vệ sinh/thay thế bộ lọc nhiên liệu.
– Không có cuộn dây đánh lửa
→ Nếu không nhìn thấy cuộn dây đánh lừa qua kính ngấm thì phải kiểm tra thiết bị qua dịch vụ khách hàng.
– Thiêu nước
→ Kiểm tra kết nối đường nước, kiểm tra dây dẫn.
→ Làm sạch sàng lọc trong bộ đo mục nước.
– Lưu lượng nước quá nhỏ
→ Tăng lưu lượng nước.
– Kết nói đầu vào và đầu ra áp lực cao sai chiều
→ Kết nối đầu vào và đầu ra áp lực cao đúng chiều.

Tắt bộ phận đốt mặc dù không đủ nước

– Rò rỉ trong hệ thống áp lực cao
→ Kiểm tra hệ thống áp lực cao và các kết nối tránh rò rì.
– Dán chuyển mạch lưới gà trong thiết bị kiểm sát mực nước thấp hoặc kép pít-tông tử.
→ Liên hệ với dịch vụ khách hàng.

Dịch vụ khách hàng

Nếu không thể xử lý được sự cố, thì thiết bị phải được kiểm tra bởi trung tâm dịch vụ khách hàng.

Bảo hành

Tại mỗi nước, áp dụng các điều kiện bảo hành theo nhà phân phối. Chứng tôi sẽ sửa chữa các lỗi tiềm ẩn của thiết bị của bạn trong thời gian bảo hành miễn phí, trừ trường hợp nguyên nhân do một vật liệu hoặc sản xuất. Trong điều kiện bảo hành, Quý vị vui lòng liên hệ với các đại lý hoặc dịch khách hàng được ủy quyền sau kèm với chứng từ mua hàng.

Phụ kiện, phụ tùng

Chỉ sử dụng các phụ kiện gốc và phụ tùng thay thế nguyên bản bởi chúng đảm bảo cho thiết bị hoạt động an toàn và không bị lỗi.

Bạn có thể tìm thấy thông tin về các phụ kiện và phụ tùng thay thế tại www.kaercher.com.

Thông số kỹ thuật

		HG 43 HG 64
Kết nối mạng lưới
Điện áp V 220-240 220-240
Loại hiện hành Hz 1~50		1~60	1~501~60
Hiệu suất kết nối kW 0.3 0.3
Bảo vệ (mất hoạt tính) A 3 3
Loại bảo vệ -- IPX5 IPX5
Cấp độ bảo vệ -- I I
Kết nối đường nước
Nhiệt độ cấp liệu (tối đa)	°C	50	50
Lượng cấp liệu (tối thiểu)	lít/giờ (lít/phút)	400 (6.7)	400 (6.7)
Dữ liệu hiệu suất
Tăng nhiệt độ	K	45 @ 750 l/h	45 @ 1100 l/h
Tốc độ chảy của nước	lít/giờ (lít/phút)	400-1000(6.7-16.7)	400-1300(6.7-21.7)
Áp suất vận hành tối đa (van an toàn)	MPa (bar)	20 (200)	22 (220)
Nhiệt độ làm việc nước nóng tối đa	°C	95	95
Công suất bộ phận đốt	kW 43	64
Mức tiêu thụ đầu nóng tối đa	kg/h	3.5 5.9
Giá trị ghi nhận theo tiêu chuẩn EN 60335-2-79
Phát thải tiếng ổn
Mức áp suất âm thanh L_pA	dB(A)	76	76
Độ không an toàn K_pA	dB(A)	3 3
Mức công suất âm thanh L_WA + Độ không an toàn K_WA	dB(A)	91	91
Vật liệu vận hành
Nhiên liệu	-- Dầu nóng EL hoặc Diesel		Dầu nóng EL hoặc Diesel
Kích thước và trọng lượng
Chiều dài x chiều rộng x chiều cao	mm	880 x 680 x860	880 x 680 x860
Trọng lượng hoạt động diễn hình	kg	105	115
Bình chứa nhiên liệu	I	20	20
