PDM1048P - Máy khoan Ferm - Hướng dẫn sử dụng miễn phí

Thương hiệu	Ferm
Mẫu	PDM1048P
Loại sản phẩm	Máy khoan điện có dây
Điện áp danh định	220-240 V ~
Tần số	50 Hz
Công suất tiêu thụ	450 W
Tốc độ không tải	0-3 300 vòng/phút
Khả năng của mâm cặp	tối đa 10 mm
Áp suất âm thanh (LPA)	91,80 + 3 dB(A)
Công suất âm thanh (LWA)	102,80 + 3 dB(A)
Mức độ rung (khoan kim loại)	6,129 + 1,5 m/s²
Cấp bảo vệ	II (cách điện kép)
Mục đích sử dụng	Khoan gỗ, kim loại và nhựa
An toàn	Công tắc khóa, công tắc đổi chiều quay
Vệ sinh và bảo dưỡng	Khăn mềm hơi ẩm; không dùng dung môi
Bảo hành	Giấy chứng nhận bảo hành được cung cấp riêng
Tái chế	Không vứt bỏ cùng rác thải sinh hoạt; nộp tại điểm tái chế
Hướng dẫn sử dụng	Bao gồm (44 trang, FR)

Câu hỏi thường gặp - PDM1048P Ferm

Làm thế nào để thay mũi khoan?

Trước tiên hãy rút phích cắm thiết bị. Mở mâm cặp bằng cách xoay ống trước theo chiều kim đồng hồ trong khi giữ ống sau, hoặc ngược chiều kim đồng hồ. Lắp mũi khoan, sau đó siết chặt bằng cách xoay ống trước ngược chiều kim đồng hồ (hoặc theo chiều kim đồng hồ) trong khi giữ ống sau.

Làm thế nào để điều chỉnh tốc độ quay?

Tốc độ thay đổi tùy theo lực ấn lên công tắc bật/tắt. Ấn mạnh hơn sẽ tăng tốc, ấn nhẹ hơn sẽ giảm tốc. Bạn cũng có thể khóa công tắc để duy trì tốc độ không đổi bằng cách nhấn nút khóa sau khi kích hoạt công tắc.

Làm thế nào để đảo chiều quay?

Sử dụng công tắc đảo chiều trái/phải nằm phía trên công tắc. Không thay đổi chiều quay khi thiết bị đang hoạt động. Gạt công tắc về biểu tượng thích hợp cho chiều kim đồng hồ hoặc ngược chiều kim đồng hồ.

Làm thế nào để khóa công tắc ở vị trí bật?

Nhấn công tắc bật/tắt, sau đó giữ nó và nhấn nút khóa. Thả công tắc ra, nó sẽ vẫn ở vị trí bật. Để mở khóa, nhấn ngắn lại công tắc.

Cần tuân thủ những biện pháp phòng ngừa an toàn nào?

Đeo kính bảo hộ, bảo vệ thính giác và khẩu trang chống bụi. Giữ dụng cụ bằng các bề mặt cách điện. Luôn rút phích cắm trước khi thay phụ kiện. Sử dụng thiết bị chống rò điện (RCD) trong môi trường ẩm ướt.

Làm thế nào để vệ sinh máy khoan?

Rút phích cắm thiết bị trước khi vệ sinh. Dùng khăn mềm hơi ẩm với nước xà phòng để lau vết bẩn. Không bao giờ dùng xăng, cồn hoặc amoniac. Kiểm tra các lỗ thông gió không bị tắc.

Công suất của máy khoan này là bao nhiêu?

Máy khoan Ferm PDM1048P có công suất tiêu thụ 450 W và tốc độ không tải từ 0 đến 3 300 vòng/phút.

Có thể khoan những vật liệu nào với thiết bị này?

Máy khoan này được thiết kế để khoan gỗ, kim loại và nhựa. Sử dụng mũi khoan phù hợp với từng vật liệu.

Sản phẩm này có bảo hành không?

Có, các điều kiện bảo hành được nêu chi tiết trong giấy chứng nhận bảo hành kèm theo thiết bị. Tham khảo tài liệu đó để biết thêm thông tin.

Làm thế nào để loại bỏ máy khoan khi hết hạn sử dụng?

Không vứt thiết bị cùng rác thải sinh hoạt. Theo chỉ thị châu Âu 2012/19/UE, hãy nộp nó tại điểm tái chế thích hợp cho chất thải thiết bị điện và điện tử.

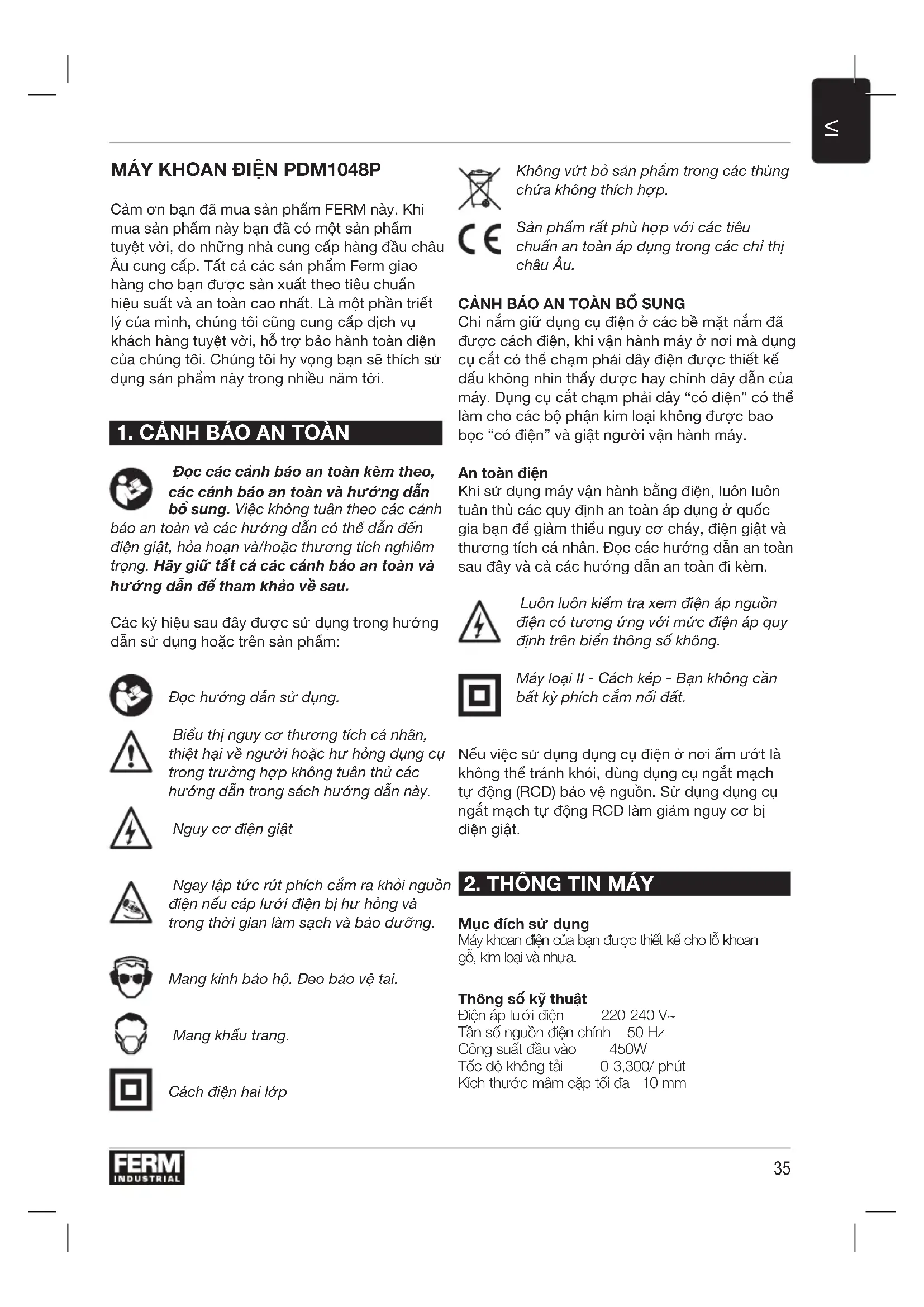

HƯỚNG DẪN NGƯỜI DÙNG PDM1048P Ferm

Cảm ơn bạn đã mua sản phẩm FERM này. Khi mua sản phẩm này bạn đã có một sản phẩm tuyệt vòi, do những nhà cung cấp hàng đầu châu Âu cung cấp. Tất cả các sản phẩm Ferm giao hàng cho bạn được sản xuất theo tiêu chuẩn hiệu suất và an toàn cao nhất. Là một phần triết lý của mình, chúng tôi cũng cung cấp dịch vụ khách hàng tuyệt vòi, hỗ trợ bảo hành toàn diện của chúng tôi. Chúng tôi hy vọng bạn sẽ thích sử dụng sản phẩm này trong nhiều năm tới.

1. CẢNH BẢO AN TOÀN

Đọc các cảnh báo an toàn kèm theo, các cảnh báo an toàn và hướng dẫn bổ sung. Việc không tuân theo các cảnh báo an toàn và các hướng dẫn có thể dẫn đến điện giật, hòa hoàn và/hoặc thương tích nghiệm trọng. Hấy giữ tất cả các cảnh bảo an toàn và hướng dẫn để tham khảo về sau.

Các ký hiệu sau đây được sử dụng trong hướng dẫn sử dụng hoặc trên sản phẩm:

Đọc hướng dẫn sử dụng.

Biểu thị nguy cơ thương tích cá nhân, thiệt hại về người hoặc hư hỏng dụng cụ trong trường hợp không tuân thủ các hướng dẫn trong sách hướng dẫn này.

Nguy cơ điện giật

Ngay lập tức rút phích cắm ra khởi nguồn điện nếu cấp lưới điện bị hư hỏng và trong thời gian làm sạch và bảo dưỡng.

Mang kính bảo hộ. Đeo bảo vệ tai.

Mang khâu trang.

Cách điện hai lớp

Không vứt bờ sản phẩm trong các thùng chứa không thích hợp.

Sản phẩm rất phù hợp với các tiêu chuẩn an toàn áp dụng trong các chỉ thị châu Âu.

CẢNH BÁO AN TOÀN BỐ SUNG

Chỉ nằm giữ dụng cụ điện ở các bề mặt nằm đã được cách điện, khi vận hành máy ở nơi mà dụng cụ cắt có thể chạm phải dây điện được thiết kế dấu không nhìn thấy được hay chính dây dẫn của máy. Dụng cụ cắt chạm phải dây “có điện” có thể làm cho các bộ phận kim loại không được bao bọc “có điện” và giật người vận hành máy.

An toàn điện

Khi sử dụng máy vận hành bằng điện, luôn luôn tuân thủ các quy định an toàn áp dụng ở quốc gia bạn để giảm thiếu nguy cơ cháy, điện giật và thương tích cá nhân. Đọc các hướng dẫn an toàn sau đây và cả các hướng dẫn an toàn đi kèm.

Luôn luôn kiểm tra xem điện áp nguồn điện có tương ứng với mức điện áp quy định trên biển thông số không.

Máy loại II - Cách kép - Bạn không cần bất kỳ phích cắm nối đất.

Nếu việc sử dụng dụng cụ điện ở nơi ẩm ướt là không thể tránh khởi, dùng dụng cụ ngắt mạch tự động (RCD) bào vệ nguồn. Sử dụng dụng cụ ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

2. THÔNG TIN MÁY

Mục đích sử dụng

Máy khoan điện của bạn được thiết kế cho lỗ khoan gỗ, kim loại và nhựa.

Thông số kỹ thuật

Điện áp lưới điện 220-240 V\~

Tần số nguồn điện chính 50 Hz

Công suất đầu vào 450W

Tốc độ không tải 0-3,300/ phút

Kích thước mâm cập tối đa 10 mm

Đường kính khoan tối đa

G				2	5	m	m
T	h	é	p			1	0	m	m
T	r		n	g	l	u		n	g

Các giá trị tiếng ôn

Áp suất âm thanh (L PA)	91,80 + 3 dB(A)
Công suất âm thanh (L WA)	102,80 + 3 dB(A)

Giá trị rung

Khoan vào kim loại, a h,D

6,129 + 1,5 m/s

^2

Mức độ rung

Mức phát thải và mức độ rung được đề cập trong sách hướng dẫn này đã được đo phù hợp với kiểm tra tiêu chuẩn được đưa ra trong EN 60.745; nó có thể được sử dụng đề so sánh giữa các dụng cụ với nhau và như đánh giá sơ bộ đối với tiếp xúc với rung động khi sử dụng dụng cụ cho các ứng dụng được đề cập

• sử dụng dụng cụ cho các ứng dụng khác nhau, hoặc với các dụng cụ khác hoặc các dụng cụ được bảo dưỡng kém, có thể làm tăng đáng kể mức độ tiếp xúc
• thời gian khi dụng cụ đã được tất hoặc khi nó đang chạy nhưng không thực sự làm việc, có thể làm giảm đáng kể mức độ tiếp xúc.

Bảo vệ bạn khởi các ảnh hưởng do rung động bằng cách bảo dưỡng dụng cụ và các thiết bị của nó, giữ ẩm tay bạn và tổ chức các mô hình làm việc của bạn.

Mô tả

Các con số trong văn bản tương ứng với các biểu đồ trên trang 2.

Hình A

1. Đầu kép mũi khoan
2. Nút khóa mở công tắc
3. Công tắc Bật/ Tất
4. Bộ chuyển đổi xoay trái/ phải

Hình B

1. Ông bọc ngoài phía sau
2. Ông bọc ngoài phía trước

3. VÂN HÀNH

Đổi và tháo mũi khoan

Hình A - B

Trước khi đổi mũi khoan, đầu tiên phải rút phích điện ra khởi ở cắm điện.

Kiểm tra mũi khoan thường xuyên trong quá trình sử dụng. Các mũi khoan bị còn cần phải mài nhọn lại hoặc thay thế.

• Mở đầu kép mũi khoan (1) bằng cách xoay ống bọc ngoài phía trước (12) theo chiều kim đồng hồ trong khi đồng thời giữ ống bọc ngoài phía sau (11) hoặc quay ngược chiều kim đồng và chèn mũi khoan vào lỗ mâm cặp.
• Siết chặt mũi khoan bằng cách xoay ống bọc ngoài phía trước (12) ngược chiều kim đồng hồ đồng thời giữ ống bọc ngoài phía sau (11) hoặc xoay theo chiều kim đồng hồ.

Công tắc Bật/ Tất

Hình A

• Bật máy bằng cách nhân công tắc Bật/ Tất (5). Khi bạn thả nút công tắc Bật/ Tất (5) máy sẽ tất.
• Tốc độ xoay có thể điều chỉnh bằng cách nhân công tắc Bật/ Tất (5) khó hơn là nâng tốc độ vòng quay lên hoặc nói lòng lực từ việc giảm tốc độ vòng quay.

Nút khóa mở công tắc

Hình A

• Bạn có thể khóa công tắc Bật/Tắt (5) bằng cách nhân nút công tắc Bật/Tắt (5) và sau đó nhân vào nút khóa mở công tắc (4).
• Để nói khóa công tắc; nhân nhẹ nút Bật / tất (5) một lần nữa.

Điều chỉnh tốc độ vòng quay tối đa Hình A

• Bật máy bằng cách nhân công tắc Bật/ Tất (5).
• Khóa công tắc Bật/ Tất (5) bằng cách nhân nút khóa mở công tắc (4).

Chuyên đối hướng quay Hình A

Không thay đổi hướng quay trong khi sử dụng.

• Chiều quay ngược chiều kim đồng hồ: chuyển công tắc xoay trái/ phải (7) thành “”.
• Chiều quay cùng chiều kim đồng hồ: chuyển công tắc xoay trái/ phải (7) thành “ ”

4. BẢO DƯỞNG

Trước khi làm sạch và bảo dưỡng, phải luôn tất máy và rút phích cắm ra khởi nguồn điện.

Lau chùi vỏ máy thường xuyên với một miếng vải mềm, tốt nhất là sau mỗi lần sử dụng. Đảm bảo các khe thông gió không có bụi bản. Loại bò bụi bản dai đẳng bằng một miếng vải mềm tâm nước bọt xà phòng. Không sử dụng bất kỳ dung môi như xăng, còn, amoniac, vv Hóa chất như vậy sẽ làm hòng các thành phần tổng hợp.

BẢO HÀNH

Các điều kiện bảo hành có thể được tìm thấy trên thể bảo hành riêng kèm theo.

MÔI TRƯỜNG

Các thiết bị điện, điện tử bị lỗi và/hoặc loại bỏ phải được thu gom tại các địa điểm tái chế thích hợp.

Chỉ dành cho các nước Liên minh Châu Âu

Không vứt bờ dụng cụ điện cảm tay vào chất thải sinh hoạt. Theo Hướng dẫn của châu Âu 2012/19/EC về chất thải từ các thiết bị điện và điện tử và thực hiện như quyền lợi quốc gia, các dụng cụ điện không còn sử dụng phải được thu gom riêng biệt và được xử lý một cách thân thiện với môi trường.

Sản phẩm và hướng dẫn sử dụng có thể được thay đổi. Thông số kỹ thuật có thể thay đổi mà không cần thông báo thêm.

Spare parts list

Article No. Description	Position no.
503385 Rear rotor bearing	627RS 4
503386 Rotor 5
503387 Front rotor bearing	608RS 6
503388 Stator 7
503389 Rear spindle bearing	606RS 8
503390 Big gear + circlip	9,10
503391 Spindle + bearing	6902RS 12,14
503392 Spindle 14
411618 10mm black chuck	15
503394 Carbon brush set (2pcs)	16
503395 Carbon brush holder (2pcs)	17
503396 Switch 22

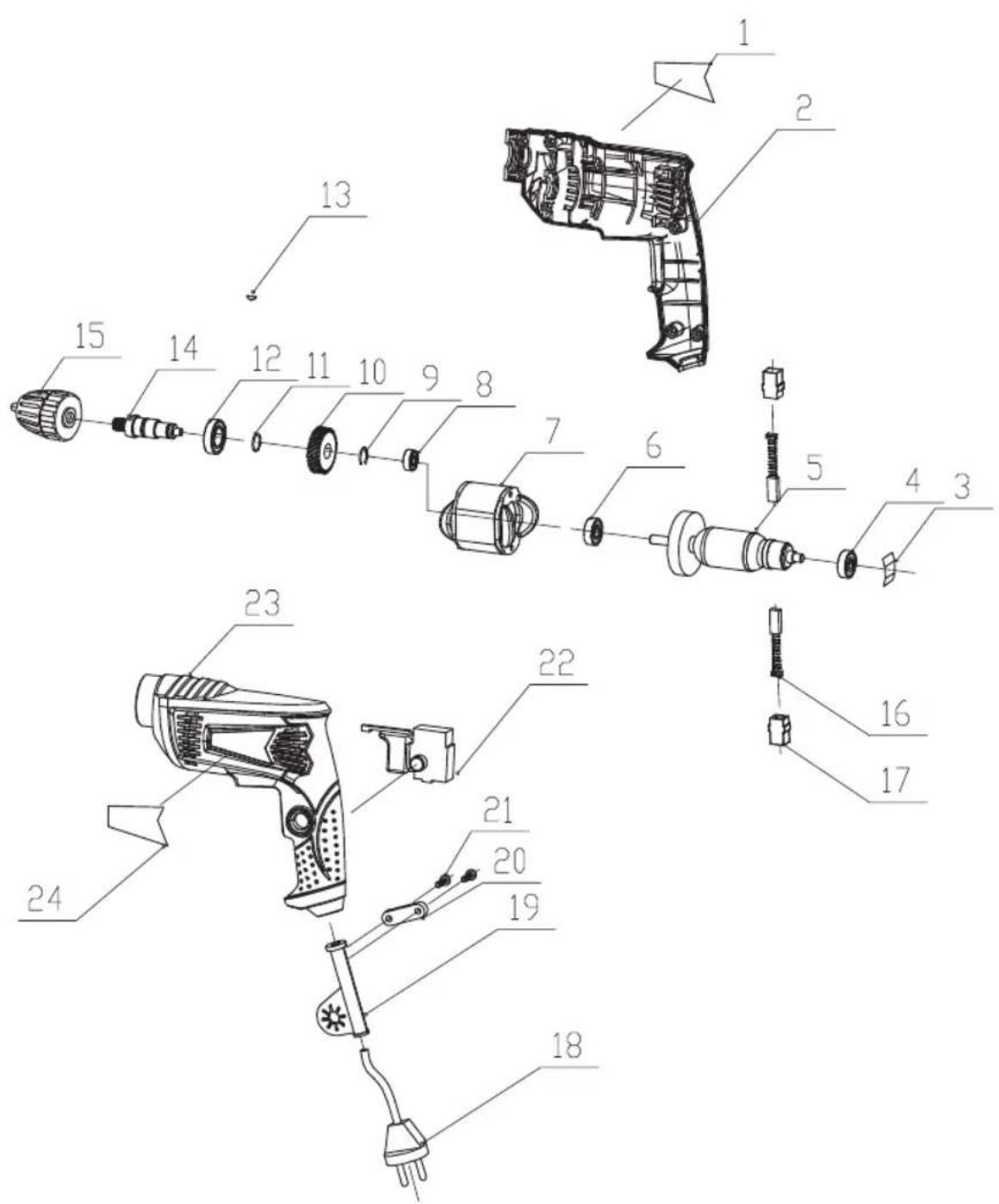

Exploded view
