Marke	Ferm
Modell	PDM1048P
Produkttyp	Kabelgebundene elektrische Bohrmaschine
Nennspannung	220-240 V ~
Frequenz	50 Hz
Leistungsaufnahme	450 W
Leerlaufdrehzahl	0-3 300 U/min
Spannfutterdurchmesser	max. 10 mm
Schalldruckpegel (LPA)	91,80 + 3 dB(A)
Schallleistungspegel (LWA)	102,80 + 3 dB(A)
Vibrationsemissionswert (Bohren in Metall)	6,129 + 1,5 m/s²
Schutzklasse	II (Doppelisolierung)
Verwendungszweck	Bohren in Holz, Metall und Kunststoff
Sicherheit	Feststellschalter, Drehrichtungsschalter
Reinigung und Pflege	Weiches, leicht feuchtes Tuch; keine Lösungsmittel
Garantie	Garantiezertifikat separat beigelegt
Recycling	Nicht mit dem Hausmüll entsorgen; Abgabe an einer Recyclingstelle
Bedienungsanleitung	Enthalten (44 Seiten, FR)

Häufig gestellte Fragen - PDM1048P Ferm

Wie wechsle ich den Bohrer?

Ziehen Sie zuerst den Netzstecker. Öffnen Sie das Spannfutter, indem Sie die vordere Hülse im Uhrzeigersinn drehen, während Sie die hintere Hülse festhalten, oder gegen den Uhrzeigersinn. Setzen Sie den Bohrer ein, ziehen Sie dann fest, indem Sie die vordere Hülse gegen den Uhrzeigersinn (oder im Uhrzeigersinn) drehen, während Sie die hintere Hülse festhalten.

Wie stelle ich die Drehzahl ein?

Die Drehzahl ist je nach Druck auf den Ein-/Ausschalter variabel. Stärkerer Druck erhöht die Drehzahl, leichterer Druck verringert sie. Sie können den Schalter auch für eine konstante Drehzahl arretieren, indem Sie nach dem Betätigen des Schalters die Arretiertaste drücken.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Links-/Rechts-Drehrichtungsschalter oberhalb des Schalters. Ändern Sie die Drehrichtung nicht während das Gerät läuft. Verschieben Sie den Schalter auf das entsprechende Symbol für den Uhrzeigersinn oder gegen den Uhrzeigersinn.

Wie arretiere ich den Schalter in der EIN-Position?

Drücken Sie den Ein-/Ausschalter, halten Sie ihn gedrückt und drücken Sie die Arretiertaste. Lassen Sie den Schalter los; er bleibt in der EIN-Position. Zum Entriegeln drücken Sie den Schalter kurz erneut.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie eine Schutzbrille, Gehörschutz und eine Staubmaske. Halten Sie das Werkzeug an den isolierten Griffflächen. Ziehen Sie immer den Netzstecker, bevor Sie Zubehör wechseln. Verwenden Sie in feuchter Umgebung einen Fehlerstromschutzschalter (RCD).

Wie reinige ich die Bohrmaschine?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein weiches, leicht mit Seifenwasser angefeuchtetes Tuch für Flecken. Verwenden Sie niemals Benzin, Alkohol oder Ammoniak. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind.

Wie hoch ist die Leistung dieser Bohrmaschine?

Die Bohrmaschine Ferm PDM1048P hat eine Leistungsaufnahme von 450 W und eine Leerlaufdrehzahl von 0 bis 3 300 U/min.

Welche Materialien können mit diesem Gerät gebohrt werden?

Diese Bohrmaschine ist zum Bohren in Holz, Metall und Kunststoff geeignet. Verwenden Sie für jedes Material geeignete Bohrer.

Gibt es eine Garantie für dieses Produkt?

Ja, die Garantiebedingungen sind im separat beigelegten Garantiezertifikat detailliert beschrieben. Konsultieren Sie dieses Dokument für weitere Informationen.

Wie entsorge ich die Bohrmaschine am Ende ihrer Lebensdauer?

Entsorgen Sie das Gerät nicht mit dem Hausmüll. Gemäß der EU-Richtlinie 2012/19/EG geben Sie es an einer geeigneten Recyclingsammelstelle für Elektro- und Elektronik-Altgeräte ab.

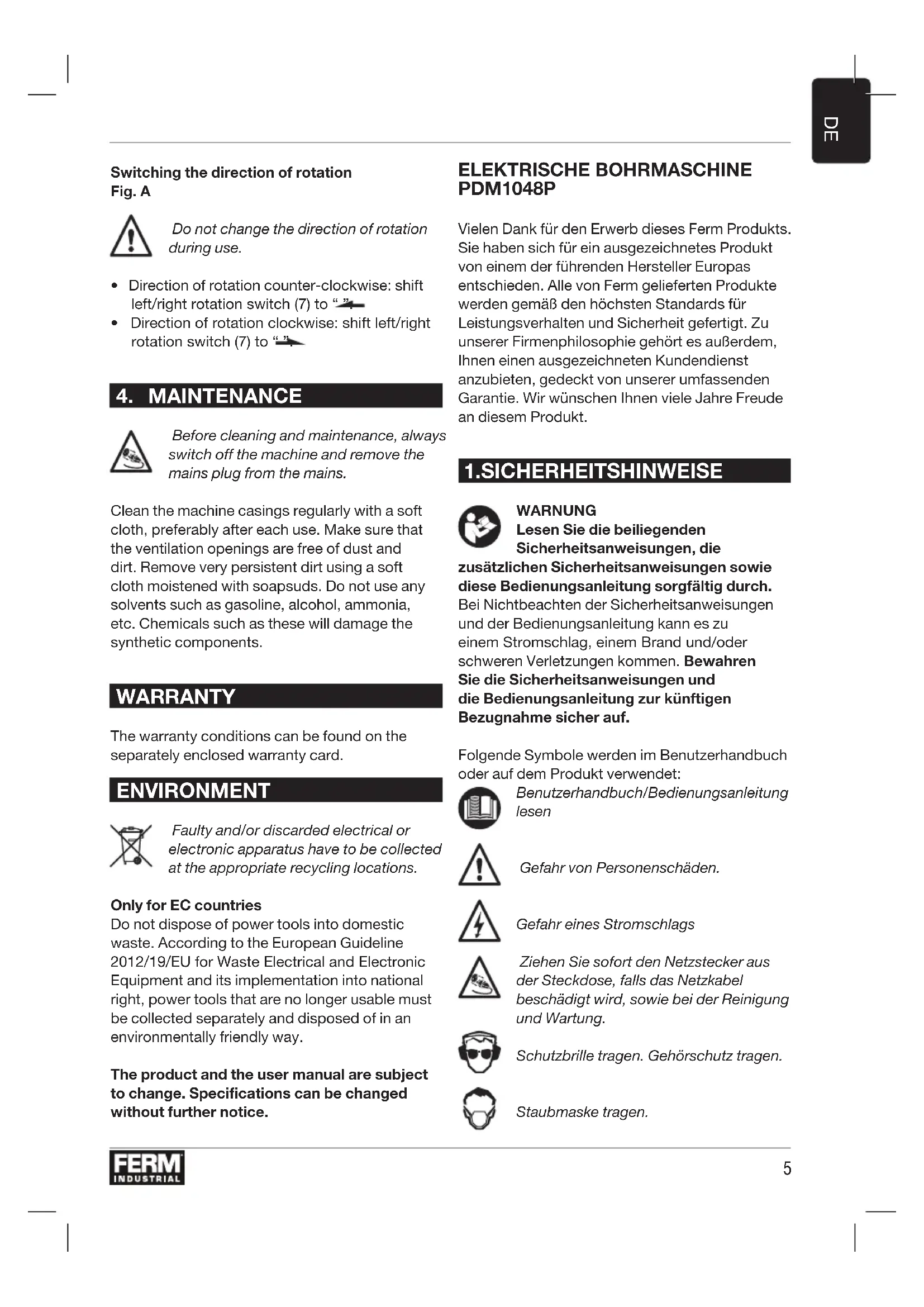

BEDIENUNGSANLEITUNG PDM1048P Ferm

Vielen Dank für den Erwerb dieses Ferm Produkts. Sie haben sich für ein ausgezeichnetes Produkt von einem der führenden Hersteller Europas entschieden. Alle von Ferm gelieferten Produkte werden gemäß den höchsten Standards für Leistungsverhalten und Sicherheit gefertigt. Zu unserer Firmenphilosophie gehört es außerdem, Ihnen einen ausgezeichneten Kundendienst anzubieten, gedeckt von unserer umfassenden Garantie. Wir wünschen Ihnen viele Jahre Freude an diesem Produkt.

1.SICHERHEITSHINWEISE

WARNUNG

Lesen Sie die beiliegenden Sicherheitsanweisungen, die

zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur künftigen Bezugnahme sicher auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lesen

Gefahr von Personenschäden.

Gefahr eines Stromschlags

Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschädigt wird, sowie bei der Reinigung und Wartung.

Schutzbrille tragen. Gehörschutz tragen.

Staubmaske tragen.

Schutzisoliert

Produkt vorschriftsmäßig entsorgen, nicht über den Hausmüll

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

ZUSÄTZLICHESICHERHEITSHINWEISE FÜR ELEKTRISCHE BOHRMASCHINEN

Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten durchführen, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem eigenen Netzkabel kommen kann.

Bei Kontakt des Schneidwerkzeugs mit einem stromführenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

Sicherheit bei Elektrizität

Beachten Sie bei der Arbeit mit elektrischen Werkzeugen/Geräten stets die in Ihrem Land geltenden Sicherheitsvorschriften, um Personenschäden, Stromschläge und Brände zu vermeiden. Lesen Sie die folgenden Sicherheitshinweise sowie die beiliegenden Sicherheitshinweise sorgfältig durch.

Stellen Sie immer sicher, dass die Spannung der Stromversorgung der Nennspannung auf dem Typenschild des Werkzeugs/Geräts entspricht.

Werkzeug/Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich

Wenn sich Arbeiten mit einem Elektrowerkzeug in feuchten Umgebungen nicht vermeiden lassen, verwenden Sie eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung (RCD). Durch die Verwendung einer RCD wird die Gefahr eines elektrischen Schlags verringert.

2. GERÄTEDATEN

Verwendungszweck

Diese Elektrische Bohrmaschine wurde zur Bohrung von Löchern in Holz, Metall und Kunststoff entwickelt.

Technische Daten

Netzspannung 220-240V~

Netzfrequenz 50Hz

Leistungsaufnahme 450W

Drehzahl, ohne Last 0-3.300/min

Max. Futter-Größe 10mm

Max. Bohrdurchmesser

Holz 25mm

Stahl 10mm

Gewicht 1,50kg

Schallwerte

Schalldruck (LPA) 91,80 + 3 dB(A)
Schallleistung (LWA)	102,80 + 3 dB(A)

Vibrationswerte

Bohren in Metall, a_h,D

6,129 + 1,5 m/s ^2

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und die Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke vorläufig zu beurteilen.

• Die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Belastung erheblich erhöhen.
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft, aber nicht eingesetzt wird, können die Belastung erheblich verringern.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf.

Beschreibung

Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2.

Abb. A

1. Bohrfutter
2. Feststelltaste
3. Ein-/Ausschalter
4. Links-/Rechtsdrehschalter

Abb. B

1. Hintere Hülse
2. Vordere Hülse

3. BETRIEB

Einsetzen und Entfernen von Bohreinsätzen Abb. A - B

Bevor Sie Bohreinsätze austauschen, entfernen Sie als erstes das Netzkabel von der Steckdose.

Überprüfen Sie die Bohreinsätze regelmäßig während des Gebrauchs. Stumpfe Bohreinsätze müssen geschärft oder ausgetauscht werden.

• Öffnen Sie das Bohrfutter (1) durch Drehen der vorderen Hülse (12) im Uhrzeigersinn, während Sie gleichzeitig die hintere Hülse (11) in der Stellung halten oder gegen den Uhrzeigersinn drehen. Führen Sie den Bohreinsatz in die Bohrfutteröffnung ein.
• Befestigen Sie den Bohreinsatz durch Drehen der vorderen Hülse (12) gegen den Uhrzeigersinn, während Sie gleichzeitig die hintere Hülse (11) in der Stellung halten oder im Uhrzeigersinn drehen.

Ein-/Ausschalter

Abb. A

• Schalten Sie die Maschine durch Drücken des Ein-/Ausschalters (5) ein. Wenn Sie den Ein-/Ausschalter (5) loslassen, schaltet sich das Gerät aus.
• Die Drehzahl kann kontinuierlich durch den Druck, der auf den Ein-/Ausschalter (5) ausgeübt wird, eingestellt werden: Stärkerer Druck führt zu einer höheren Drehzahl und geringerer Druck zu einer niedrigeren Drehzahl.

Feststelltaste

Abb. A

• Sie können den Ein-/Ausschalter (5) durch Drücken des Ein-/Ausschalters (5) und anschließend der Feststelltaste (4) sperren.
• Drücken Sie zum Lösen der Verriegelung ein weiteres Mal kurz auf den Ein-/Ausschalter (5).

Einstellen der maximalen Drehzahl

Abb. A

• Schalten Sie die Maschine durch Drücken des Ein-/Ausschalters (5) ein.
• Blockieren Sie den Ein-/Ausschalter (5) durch Drücken der Feststelltaste (4).

Wechseln der Drehrichtung

Abb. A

Ändern Sie während des Betriebs nicht die Drehrichtung.

• Drehrichtung gegen den Uhrzeigersinn: Verschieben Sie den Links-/Rechtsdrehschalter (7) nach "".
• Drehrichtung im Uhrzeigersinn: Verschieben Sie den Links-/Rechtsdrehschalter (7) nach “”.

4. WARTUNG

Schalten Sie das Werkzeug immer aus, und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Reinigungs- oder Wartungsarbeiten am Werkzeug vornehmen.

Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher,

dass die Lüftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeuchtet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen.

GARANTIE

Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnehmen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.
