Тип продукту	Газова поверхня (варка)
Бренд	Hotpoint Ariston
Модель	PKL 641 D2/IX/HA EE
Кількість пальників	5 (включаючи двополум'яний пальник DCDR)
Типи пальників	Зменшений швидкий (RR), напівшвидкий (S), допоміжний (A), двополум'яний (DCDR внутрішній/зовнішній)
Рівні потужності	5 дискретних рівнів потужності на пальник
Запалювання	Автоматичне запалювання з пристроєм безпеки (термопара)
Функції безпеки	Пристрій безпеки при згасанні полум'я; блокування від дітей (не вказано, але типово)
Матеріал	Поверхня з нержавіючої сталі
Тип встановлення	Вбудований (клас 3)
Газове підключення	1/2 газового циліндричного зовнішнього різьблення; адаптується до природного газу або скрапленого нафтового газу (LPG)
Електроживлення	220-240 В, 50/60 Гц (див. паспортну табличку)
Споживана потужність	Не вказано (лише запалювання)
Розміри (ніші)	Приблизно 560 x 480 мм (згідно діаграми встановлення)
Вага нетто	Не вказано
Чищення	Знімні решітки, кришки пальників та пальники; мити теплою водою та м'яким миючим засобом; уникати абразивів
Гарантія	Зверніться до сервісного центру
Аксесуари в комплекті	Ущільнювачі, монтажні гачки, полиця-редуктор
Ремонтопридатність	Лише уповноважений технік для ремонту газового крана та внутрішніх робіт

Часті запитання - PKL 641 D2/IX/HA EE Hotpoint Ariston

Як запалити газові пальники на Hotpoint Ariston PKL 641 D2/IX/HA EE?

Натисніть та поверніть відповідну ручку проти годинникової стрілки до положення максимального полум'я. Утримуйте ручку натиснутою протягом 2-3 секунд для активації пристрою безпеки. Якщо модель має кнопку запалювання, натисніть ручку та поверніть, одночасно натискаючи кнопку запалювання.

Що робити, якщо полум'я пальника нерівномірне або не запалюється?

Перевірте, чи не забиті газові отвори пальника. Переконайтеся, що всі рухомі частини правильно зібрані. Перевірте відсутність протягів біля приладу. За потреби очистіть отвори пальника зубочисткою.

Як адаптувати поверхню до іншого типу газу?

Замініть форсунки пальників відповідно до типу газу. Використовуйте торцевий ключ на 7 мм, щоб відкрутити форсунки та замінити їх на відповідні з таблиці специфікацій. Відрегулюйте мінімальне полум'я за допомогою гвинта bypass. Замініть наклейку з номінальними даними.

Чи можна встановити поверхню над духовкою?

Так, але забезпечте належну вентиляцію. Якщо духовка не має примусового охолодження, зробіть вентиляційні отвори в шафі. Електричні з'єднання поверхні та духовки мають бути окремими.

Як чистити поверхню з нержавіючої сталі?

Використовуйте теплу воду та м'який миючий засіб. Протріть м'якою тканиною або замшею. Уникайте абразивних або хлорвмісних засобів. Негайно видаляйте розливи, щоб запобігти плямам.

Які рекомендовані розміри посуду для кожного пальника?

Зменшений швидкий (RR): 24-26 см; напівшвидкий (S): 16-20 см; допоміжний (A): 10-14 см; двополум'яний DCDR внутрішній: 10-14 см; двополум'яний DCDR зовнішній: 24-26 см.

Що робити, якщо полум'я пальника згасло під час використання?

Поверніть ручку в положення вимкнення та зачекайте принаймні 1 хвилину перед повторним запалюванням. Переконайтеся, що пристрій безпеки (термопара) чистий і справний. Якщо проблема не зникає, зверніться в сервіс.

Як відрегулювати мінімальне полум'я?

Поверніть ручку в положення малого полум'я, зніміть ручку та відрегулюйте гвинт біля осі крана, поки полум'я не стане малим, але стабільним. Для LPG затягніть гвинт щільно.

Чи безпечний прилад для дітей?

Діти віком до 8 років мають бути далеко, якщо не забезпечено постійний нагляд. Під час використання прилад нагрівається. Діти не повинні чистити або виконувати технічне обслуговування без нагляду.

Які електричні вимоги до встановлення?

Поверхня потребує живлення 220-240 В, 50/60 Гц. Використовуйте стандартизовану вилку або підключайте через omnipolar автоматичний вимикач з мінімальним розкриттям контактів 3 мм. Провід заземлення не повинен перериватися.

ПОСІБНИК КОРИСТУВАЧА PKL 641 D2/IX/HA EE Hotpoint Ariston

Інструкція по використанню

ВАРИЛЬНА ПОВЕРХНЯ

3MICT

Інструкція по використанню,2

Запобіжні заходи,6

Допомога,7

Опис приладу,9

Установка,52

Підключення й використання,56

Запобіжні заходи та поради,56

Обслуговування та догляд,57

Пошук і усунення несправностей,58

GB

Warnings

УВАГА! Під час роботи цей прилад, а також його доступні частини нагріваються до високих температур. Слід бути особливо обережними, щоб не торкатися нагрівальних елементів. Діти віком до 8 років мають знаходитися на небезпечній відстані від приладу, якщо неможливо забезпечити постійний контроль над ними. Дозволяється користування цим приладом дітьми віком від 8 років, а також особами з обмеженими фізичними, сенсорними або розумовими можливостями або особами без належного досвіду і знань, якщо вони перебувають під постійним контролем або проінструктовані щодо правил з небезпечного користування приладу і усвідомлюють ступені ризику. Не дозволяйте дітям гратися з приладом. Операції з очищення і догляду не повинні виконуватися дітьми без належного контролю.

УВАГА: Небезпечно залишати без нагляду плити з жиром або олією, тому що це може призвести до пожежі.

НІ В ЯКОМУ РАЗІ не слід намагатися погасити полум'я/пожежу водою. Необхідно вимкнути прилад і накрити полум'я, наприклад, кришкою або вогнетривким покривалом.

УВАГА: Небезпека пожежі: не залишайте речі на варильних поверхнях.

Забороняється використання апаратів для очищення парою або високим тиском.

Витріть насухо всі наявні на кришці рідини, перш ніж відкрити її. Не закривайте скляну кришку (якщо вона наявна), якщо газові пальники або електричні конфорки залишаються нагрітими.

Не передбачено увімкнення приладу за допомогою зовнішнього таймеру або окремої системи дистанційного керування.

УВАГА: використання невідповідних захисних пристроїв вариальної поверхні може призвести до нещасних випадків.

GB

Assistance

Communicating:

• тип несправності;
  • модель приладу (Mod.)
• серійний номер (S/N)

Ці дані знаходяться на табличці з даними на самому приладі.

GB

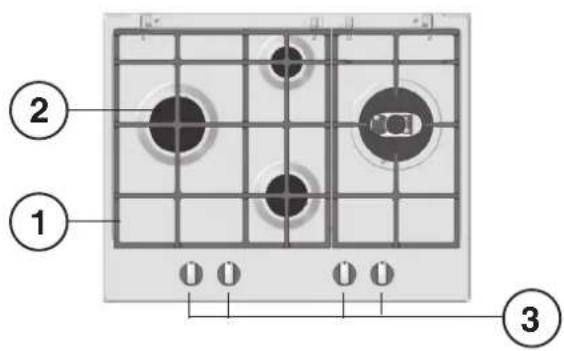

1. Підтримуюча Решітка для ПОСУДУ
2. ГАЗОВІ ПАЛЬНИКИ
3. Ручки управління ГАЗОВИХ ПАЛЬНИКІВ
4. Запалювання для ГАЗОВИХ ПАЛЬНИКІВ

5. ПРИСТРОЇ БЕЗПЕКИ

6. ГАЗОВІ ПАЛЬНИКИ відрізняються за розмірами тапотужністю. Використовуйте для приготування їжі посудз діаметром у відповідності до розміру найбільшпідходящого пальника.

7. Ручки управління ГАЗОВИМИ ПАЛЬНИКАМИ використовуються для регулювання інтенсивності розміру полум'я.
8. Запалювання для ГАЗОВИХ ПАЛЬНИКІВ дозволяють, привключенні, запалювати конкретні пальники автоматично.
9. ПРИСТРІЙ БЕЗПЕКИ зупиняє потік газу, якщо полум'явипадково гасне.

! Перед початком експлуатації Вашої нової плити, будьласка, прочитайте уважно цю інструкцію повикористанню. Вона містить важливу інформацію з безпечної експлуатації, монтажу та догляду за плитою.
! Будь ласка, зберігайте цю інструкцію доступною для подальших консультацій в майбутньому. У разі передачі плити новим власникам, необхідно також передати їм цю інструкцію.

Встановлення

! Trимайте пакувальні матеріали в недоступному для дітей місці. Це може призвести до удушення (дивіться Запобіжні заходи та поради).
! Прилад повинен бути встановлений кваліфікованим фахівцем відповідно до інструкцій. Неправильна установка може завдати шкоди людям і тваринам або може призвести до пошкодження майна.
! Ця плита може бути встановлена і використовуватися тільки в постійно провітрюваних приміщеннях відповідно до чинних національних норм. Вимоги, які повинні дотримуватися:
- Приміщення має бути обладнане системою витяжної вентиляції, що вилучає будь-які продукти згоряння. Це може бути витяжка або електричний вентилятор, який автоматично запускається кожного разу, коли плиту увімкнено.

В димохід або відвід системи димоходів (тільки для кухонних приладів)

Безпосередньо назовні

- В приміщенні також повинна бути забезпечена правильна циркуляція повітря, при цьому продукти горіння повинні вилучатися своє часно. Швидкість потоку повітря повинна бути не менше 2м3/год за кВт встановленої потужності.

Система циркуляції повітря може отримувати повітря безпосередньо з навколишнього середовища за допомогою труб з внутрішнім перерізом не менше 100см2; отвори не повинні бути уразливі до будь-якого блокування.

Система може також забезпечити необхідний повітрообмін для не місцевого згоряння, у випадку коли забруднене повітря надходить з сусідніх кімнат, які мають витяжні труби з циркуляцією повітря, як описано вище. Однак, ці кімнати не повинні бути комунальними,спальними або кімнатами, які можуть представляти

небезпеку пожежі.

• Під час інтенсивного і тривалого використання пристрою може знадобитися додаткова вентиляція, (для підвищення механічної потужності всмоктування, якщо він вже існує) наприклад відкриття вікна або більш ефективна вентиляція.
• Зріджений газ осідає на підлогу, так як він важчий заповітря. Таким чином, приміщення, де знаходятьсябалони зі зрідженим газом,

повинні бути обладнанівентиляційними отворами, щоб вилучити газ у разівитоку. Внаслідок цього балони, які містять зрідженийгаз, частково чи повністю заповнені, не повинні бутивстановлені або зберігатися у приміщеннях абосховищах, які знаходяться нижче рівня землі (підвалитощо). Балон, який використовується і зберігається вкімнаті доцільно розташовувати у місці, де він не будепід впливом тепла від зовнішніх джерел (духовки, каміни, печі і т.д.), які можуть підвищити температурубалону вище 50°C.

Встановлення плити

Наступні запобіжні заходи, які необхідно дотримуватися при встановленні плити:

• Кухонні шафи, прилеглі до плити і над нею повинні бути розташовані на відстані не менше 200 мм від краю плити.
• Витяжки повинні бути встановлені відповідно до їх інструкцій з експлуатації та установки і на відстані неменше 650 мм від плити (дивіться малюнок).
• Розташування настінних шаф поруч з витяжкою має бути на висоті не менше 420 мм від поверхні (дивіться малюнок).

Якщо плита встановлюється під шафою, тоді відстань між шафою і плитою має бути мінімум 700 мм.

- Місце для встановлення плити повинно відповідати розмірам, які вказані на малюнку.

Кріплення для плити, які надаються в комплекті дозволяють Вам закріпити плиту до стільниці, яка маєт овщину від 20 до 40 мм. Для забезпечення надійної фіксації плити до стільниці, ми рекомендуємо Вам використовувати всі кріплення.

Перед встановленням зніміть решітки і пальники з варильної поверхні і перегорніть її, стежачи, щоб не ушкодити термопари і свічки.

Встановіть прокладки (з комплекту постачання до приладу) на зовнішні краї варильної поверхні, щоб унеможливити надходження повітря, вологості і води (див. малюнок).

Для правильного встановлення переконайтеся в тому, що поверхні,

що підлягають герметичному закупорюванню, є сухими і знежиреними.

Схема кріплення на гачках

Положення гачків для Положення гачків для поверхні H = 20 мм поверхні H = 30 мм

Спереду

Положення гачків для 3заду поверхні H = 40 мм

! Використовуйте гачки з "комплекту аксесуарів"

- Якщо поверхня не встановлюється над вбудованою духовкою, для ізоляції необхідно використовувати дерев'яну панель. Така панель має розміщуватися на відстані не менше 20 мм від нижньої частини варильної поверхні.

Вентиляція

Для забезпечення достатньої вентиляції, необхідно зняти задню панель шафи. Бажано встановити духовку таким чином, щоб вона спиралася на дві підставки з дерева, або на абсолютно плоску поверхню з розмірами не менше 45х 560 мм(дивіться малюнки).

Якщо плита встановлюється над піччю без примусової вентиляції та охолодження системи, для необхідного повітро обміну всередині шафи повинні бути забезпечені повітряні отвори, через які повітря може пройти (дивіться малюнок).

Електричне підключення

Плита обладнана триполюсним кабелем живлення призначеним для роботи зі змінним струмом при напрузі і частоті зазначених на табличці (вона розташована в нижній частині приладу). Заземлюючий дріт в кабелі має зелений і жовтий колір. Якщо разом з плитою має бути встановлена електрична вбудована духовка, то їх електричні підключення повинні бути встановлені окремо, як для електробезпеки так і для більш зручного вилучення духовки.

Підключення кабелю живлення до мережі

Встановити стандартизований штепсель відповідно до навантаження, вказаного на табличці. Багатополюсний вимикач з мінімальною відстанню 3 мм між контактами, відповідно до електричного навантаження і місцевими стандартами, має бути розміщений між плитою і мережею в разі прямого підключення до електричної мережі. Вимикач повинен

бути придатним для підключення домережі і повинен відповідати діючим правилам електробезпеки (провід заземлення не повинен перериватися вимикачем). Кабель живлення не повинні контактувати з поверхнею, яка має температуру вище 50°C.

! Монтажник повинен переконатися у правильності електричних з'єднань, які були під'єднані і що вони відповідають правилам техніки безпеки

Перед підключенням до джерела живлення, переконайтеся у тому, що:

• плита заземлена і відповідає діючим нормам;
• розетка повинна бути розрахована на максимальну споживану потужність плити, яка вказана в таблиці;
• напруга відповідає діапазону значень, зазначеного в таблиці;
• розетка повинна бути сумісна з вилкою плити. Якщо розетка несумісна з вилкою, запитайте фахівців зтехнічної підтримки, щоб замінити її. Не використовуйте подовжувачі та трійники.

! Кабель живлення і розетки повинні бути легко доступні, після встановлення плити.
! Кабель не повинен бути зігнутим або затиснутим.
! Кабель повинен регулярно перевірятися і підлягати заміні тільки уповноваженими техніками (дивіться Підтримку).
! У випадку недотримання вище вказаних заходів безпеки, виробник не несе ніякої відповідальності.

Підключення газу

Плита повинна бути підключена до основного місця постачання газу або газового балона у відповідності з чинним національним законодавством. Перед виконанням з'єднання, переконайтеся, що плита сумісна з газом, який Ви хочете використовувати. Якщо це не так, дотримуйтесь інструкцій, зазначених у пункті "Адаптаціядо різних типів газу". При використанні зрідженого газу з балона, необхідно встановити регулятор тиску, який відповідає чинному національному законодавству.

! Переконайтеся, що тиск газу відповідає значенням, зазначеним у таблиці 1 ("пальники і насадки"). Це дозволить забезпечити надійну роботу і довговічність Вашої плити при збереженні ефективного споживання енергії.

Зв'язок з твердими трубами (мідь чи сталь)

! Підключення до газової системи повинні здійснюватися таким чином, щоб не призвести до будь-яких деформаційна плиті. Існу є регульовані труби L-форми на рампі живлення плити, які фіксуються прокладками, для того щоб запобігти витік газу. Прокладки необхідно замінити після повороту труби (за умови фіксації з плитою). Вхід подачі газу на плиту здійснюється через циліндричну різьбову1/2 вхідну частину охоплюваного з'єднання.

Підключення гнучкої безшовної труби з нержавіючоїсталі з різьбовим кріпленням

Вхід подачі газу на плиту здійснюється через циліндричну різьбу 1/2 вхідну частину охоплюваного з'єднання. Ці труби мають бути з'єднані так, щоб їх довжина в розгорнутому стані не перевищувала 2000 мм. Як тільки зв'язок був проведений, переконайтеся, що металічна труба не стискається і не контактує з рухомими частинами.

! Використовуйте тільки ті труби та прокладки, які відповідають чинним національним нормам.

UA

Перевірка герметичності з'єднання

! Коли процес установки завершиться, перевірте фіксацію труб за допомогою мильної рідини. Ніколи не використовуйте горючі речовини.

Адаптація до різних типів газу

Для адаптації плити до будь-якого іншого виду газу, крім вказаного виду (це зазначено на наклейці з характеристиками на корпусі плити або на упаковці), насадки повинні бути замінені наступним чином:

1. Зніміть решітку з плити і витягніть пальники зі своїх місць.
2. Відкрутіть насадки за допомогою 7 мм гайкового ключа і замініть їх на насадки, які підходять для нового виду газу (дивіться таблицю 1 "пальники і насадки).
3. Замініть всі компоненти, дотримуючись інструкції, зазначеної вище в зворотному порядку.
4. Після налаштування плити, вона може бути використана з будьякими видами газу, замініть старі наклейки з характеристиками на нові, відповідно до нового виду газу (ці наклейки можна отримати в авторизованих центрах технічної підтримки).

Заміна форсунок окремих "подвійних" конфорок

1. Зніміть решітку й витягніть конфорки зі своїх гнізд. Конфорка складається з двох окремих частин (див. малюнок).
2. Відкрутіть конфорки за допомогою торцевого ключа 7 мм. Внутрішня конфорка має форсунку, зовнішня конфорка – дві форсунки (однакового розміру). Замініть форсунку на іншу, модель якої відповідає новому типу газу (див. таблицю 1).
3. Встановіть на місце всі компоненти, повторюючи описані кроки в зворотньому порядку.

• Налаштування первинного повітря конфорки Не потребує налаштування.

• Встановлення форсунок на мінімум

1. Поверніть кран в положення слабкого полум'я.
2. Зніміть ручку крана й підкруттіть регулювальний гвинт, який знаходиться всередині або поряд із штирком крана, доки не отримаєте мале, але стабільне полум'я.

! Для налаштування конфорок DRDA (DCDR) з однотипним управлінням відрегулюйте 2 гвинти біля штирка крана (див. малюнок).

1. Після налаштування вогню до потрібної малої інтенсивності, поки конфорка горить, швидко змініть положення ручки з мінімального полум'я на максимальне й навпаки декілька разів, перевіряючи, чи не згасає при цьому конфорка.

2. На деяких приладах встановлений захисний пристрій (термопара). Якщо прилад не працює, коли конфорка встановлена на позначці слабкого вогню, збільшить відповідне налаштування слабкого вогню за допомогою регулювального гвинта.

3. Після налаштування замініть ущільнення на байпасах, використовуючи віск для герметизації або аналогічну речовину.
4. За наявності ручок з покроковим керуванням і індикатором поверніть ручку до позначки мінімальної потужності, зніміть ручку й відрегулюйте гвинт біля штирка крана (див. малюнок).
5. Налаштування мінімального полум'я на конфорці DRDA (DCDR) з покроковим управлінням і індикатором:
6. Для регулювання зовнішнього кільця поверніть ручку проти годинникової стрілки до положення мінімальної потужності.
7. Для регулювання мінімального полум'я на внутрішньому кільці поверніть ручку за годинниковою стрілкою до положення мінімальної потужності.
8. Зніміть ручку й відрегулюйте гвинт біля штирка крана.

! Якщо прилад підключений до джерела зрідженого газу, регулювальний гвинт необхідно затягнути якомога щільніше.

! По завершенні процедури, замініть стару етикетку з даними про тип газу новою з відповідною новою інформацією. Такі етикетки можна отримати в нашому сервісному центрі.

! Якщо тиск газу відрізняється (або трішки відхиляється) від рекомендованого значення, необхідно встановити прийнятний регулятор тиску на вході труби (щоб задовольнити діючим місцевим нормам).

Технічні характеристики конфорки й форсунки

Таблиця 1 Зріджений газ Природний газ
Конфорка Діаметр		(мм)	Теплотворність кВт (p.c.s.*)Зменшена	Теплотворність кВт (p.c.s.*)Номінальна	Байпас 1/100 (мм)	Форсунка 1/100 (мм)	Витрати*(г/год.)*** **		Теплотворність кВт (p.c.s.*)Номінальна	Форсунка 1/100 (мм)	Витрати*(л/год.)
Прискорена (RR)		100	0.80	2.70	39	80	196	193	2.70	122(H3)	257
Середньої швидкості (S)		75	0.45	1.75	28	64	127	125	1.75	96(Z)	167
Додаткова (A)		55	0.45	1.05	28	50	76	75	1.05	79(6)	100
DCDR внутрішня		36	0.40	0.90	29	44	65	64	0.90	74	86
Подвійна (1)	DCDR внутрішня	130	1.65	3.60	29	44	262	257	3.60	74	343
	DCDR зовнішня (2 форсунки)				57	60x2				94x2
Тиск подачі Номінальний (мбар)Мінімальний (мбар)Максимальний (мбар)							28-302035	372545	201725

(1) Тільки для конфорок DRDA (DCDR), що регулюються від однієї ручки
* При 15°C i 1013,25 мбар – сухий газ
** Пропан (G31) P.C.S. = 50,37 МДж/кг
*** Бутан (G30) P.C.S. = 49,47 МДж/кг Природний газ (G20) P.C.S. = 37,78 МДж/м³

Підключення й використання

! Розміщення відповідної газової конфорки або електричної конфорки* позначене на кожній ручці.

Газові варильні поверхні оснащені дискретною системою регулювання потужності, яка дозволяє точно регулювати полум'я за п'ятьма різними рівнями. Завдяки цій системі газові конфорки також забезпечують ті самі результати готування за кожним рецептом, оскільки вона дає можливість легко й точно встановити оптимальний рівень потужності для відповідного типу готування.

Газові конфорки

Кожну конфорку можна налаштувати на одне з наступних значень за допомогою відповідної ручки управління:

Виключений

Максимальний

Мінімальний

Щоб запалити один з пальників, підведіть запалений сірник або запальничку близько до пальника і, в той жечас, натисніть і прокрутіть відповідну ручку проти годинникової стрілки до максимального значення. Так як пальник забезпечений захисним пристроєм, ручка повинна бути натиснута протягом приблизно 2-3 секунди, щоб дозволити автоматичному пристрою підтримати полум'я до запалення пальника. На моделях функція кнопка підпалення суміщена з ручкою регулювання. Якщо у Вас така варильна поверхня то ви можете бачити підпалювач, але не кнопку. Для того щоб запалити конфорку натисніть відповідну ручку та поверніть її проти годинникової стрілки до положення "Велике", продовжуйте тримати ручку натиснутою, доки полум'я не займеться.

! Якщо полум'я випадково гасне, вимкніть ручку управління і почекайте 1 хвилину, перш ніж намагатися запалити знову.

Щоб вимкнути конфорку, поверніть ручку за годинниковою стрілкою до упору (в положення "●").

Дискретне регулювання полум'я

Обрану конфорку можна налаштувати (за допомогою ручки) на один з 5 різних рівнів потужності.

Для перемикання між рівнями просто поверніть ручку до бажаного рівня потужності. Клацання є сигналом переходу з одного рівня на інший. Обраний рівень потужності позначається відповідним символом (символи) ві гакож (якщо варильна поверхня має дисплей) індикатором, що підсвічується (5 =

максимальна потужність; 1 = мінімальна потужність). Система гарантиє точне регулювання полум'я й однакові результати готування завдяки вибору бажаного рівня потужності.

"Подвійна" конфорка

Ця газова конфорка складається з двох концентричних кілець полум'я, які працюють разом або окремо (якщо передбачене роздільне управління).

Оскільки конфорка оснащена захисним пристроєм, то ручку слід притискати протягом, приблизно, 2-3 секунд, щоб автоматичний пристрій підтримував полум'я для розігріву.

Управління від однієї ручки:

Кільця, що входять до складу конфорки, вмикаються однією ручкою. Щоб одночасно ввімкнути обидва кільця, поверніть ручку до положення з позначкою (max) - (min) (мінімум) потім натисніть і поверніть ручку проти годинникової стрілки.

Щоб ввімкнути тільки внутрішне кільце, поверніть ручку до положення з позначкою (max) - (min) потім натисніть і поверніть ручку за годинниковою стрілкою. (для перемикання режимів необхідно вимкнути конфорку).

Щоб вимкнути конфорку, поверніть ручку за годинниковою стрілкою до упору (в положення“•”).

Практичні поради щодо використання конфорок

Щоб забезпечити ефективну роботу конфорок:

• Користуйтеся посудом, що відповідає кожній конфорці (див. таблицю), так щоб полум'я не поширювалося за вінця дна посуду.
• Завжди користуйтеся посудом з пласким дном і кришкою.
• Коли вміст каструлі сягає точки кипіння, поверніть ручку на мінімум.

Конфорка	Діаметр посуду (см)
Прискорена (RR)	24 - 26
Напівшвидка (S)	16 - 20
Допоміжна (A)	10 - 14
Подвійна (DCDR внутрішня)	10 - 14
Подвійна (DCDR зовнішня)	26 - 28

! Для моделей, оснащених зменшувальною полною, слід пам'ятати, що вона використовується лише з подвійною внутрішньою (DCDR) конфоркою для каструльок діаметром менше 12 см.

Щоб встановити тип конфорки, див. креслення в розділі "Технічні характеристики конфорок і форсунок"

Запобіжні заходи та поради

! Ця плита була розроблена і виготовлена відповідно до міжнародних стандартів безпеки. З метою Вашої безпеки повинні бути ретельно прочитані наступні попередження.

Загальні вимоги до безпеки

• Дана вбудована плита відноситься до класу 3.
• Газові плити вимагають регулярного повітрообміну для підтримки її ефективної роботи. При установці плити, дотримуйтесь інструкцій у пункті "Встановлення" плити.
• Ці інструкції дійсні тільки для країн, символи яких вказані в таблиці з серійним номером.
• Це обладнання розроблене для побутового використання в домашніх умовах і не призначене для застосування на підприємствах промисловості та торгівлі.
• Не допускається установка приладу поза приміщенням, навіть під укриттям. Надзвичайно небезпечно піддавати пристрій дії дощу і вітру.
• Не торкайтеся до плити з оголеними ногами або з мокрими або вологими руками і ногами.
• Прилад повинен використовуватися тільки повнолітніми особами, для приготування їжі відповідно до інструкцій, наведених в дійсному посібнику. Будь-яке інше використання пристрою (напр. для обігрівання кімнати) є невідповідним та небезпечним. Виробник не несе відповідальності за будь-яке пошкодження,

викликане невідповідним та неправильним використанням пристрою.

• Прилад повинен використовуватися тільки дорослими, для приготування їжі відповідно до інструкцій у цьому посібнику.
  • Переконайтеся, що кабелі живлення інших електричних приладів, не вступають в контакт з гарячою частиною плити.
• Отвори, що використовуються для вентиляції і відведення тепла ніколи не повинні бути закриті.
• Завжди переконуйтесь у тому, що ручки перебувають у "●"/"○" положенні, коли плита не використовується.
• При відключенні плити завжди витягуйте вилку зрозетки, але не тягніть за кабель.
• Ніколи не проводьте очистку або технічне обслуговування, поки Ви не витягнули вилку з розетки.
• У випадку несправності, ні за яких обставин ненамагайтеся ремонтувати прилад самостійно. Ремонт здійснений недосвідченими особами може призвести до травми або більшої несправності приладу. Контакти сервісного центру (дивіться Підтримка).
• Не закривайте скляну кришку (якщо є в наявності),коли газові пальники або електричні плити все ще гарячі.
• Не залишайте електричні плити увімкненими безпосуду, покладеного на них.
• Люди з обмеженими фізичними і розумовими здібностями (включаючи дітей) та недосвідчені особи, тахто не знайомий з правилами користування плитою неповинні нею користуватися. Ці особи повинні, принаймні, бути під контролем тих, хто бере на себе відповідальність за їх безпеку або отримати попередні інструкції, що стосуються роботи цієї плити.
• Не дозволяйте дітям гратися з плитою.

Утилізація

Європейська Директива 2012/19/EU з утилізації електричного та електронного обладнання (WEEE) вимагає, щоб старі електропобутові прилади викидали разом із звичайним міським сміттям. Старі прилади мають бути зібрані окремо для оптимізації їх утилізації та переробки їх матеріалів і зменшення впливу на здоров'я людини і навколишнє середовище. Символ закресленого "сміттєвого контейнера" на приладі нагадує Вам про Ваші зобов'язання, щодо його окремної утилізації. Споживачі повинні звернутися до місцевих органів або продавця для отримання інформац.

Охорона і дбайливе відношення до довкілля

• Готуйте їжу в закритих каструлях так сковорідках з кришками, що добре прилягають. Використовуйте якомога менше води. Готування без кришки значно збільшить споживання енергії.
  • Використовуйте каструлі і сковорідки з рівним плоским дном.
• Якщо ви готуєте страву, що потребує багато часу, варто використовувати скороварку, яка в готує два рази швидше і зберігає третину енергії.

Обслуговування та догляд

Відключення електроживлення

Відключіть плиту від мережі електроживлення передпроведенням будьяких робіт з нею.

Чищення поверхні варильної панелі

• Усі емальовані і скляні частини слід очищати теплою водою і нейтральним розчином.
• На поверхнях із нержавіючої сталі можуть залишатися плями від води з високим вмістом кальцію або агресивних розчинників унаслідок

тривалого контактування з ними. Будь-які бризки страв (вода, соус, кава тощо) необхідно видаляти, перш ніж вони засохнуть.

• Промийте теплою водою з нейтральним засобом для чищення, а потім витріть насухо м'якою тканиною або замшею. Видаляйте забруднення, що запеклися, спеціальними засобами для чищення поверхонь із нержавіючої сталі.
• Деталі з нержавіючої сталі слід мити лише м'якою ганчіркою або губкою.
• Не користуйтеся абразивними чи їдкими засобами, засобами для чищення на основі хлору і металевими мочалками.
• Не застосовуйте прилади для очищення парою.
• Не користуйтеся легкозаймистими речовинами.
• Не залишайте на варильній поверхні речовини, що містять кислоти або основи, такі як оцет, гірчиця, сіль, цукор або лимонний сік.

Чищення деталей варильної панелі

• Емальовані і скляні частини слід мити лише м'якою ганчіркою або губкою.
• Для полегшення чищення решітки кришки пальників і пальники можна знімати.
• Чистіть їх вручну теплою водою з неабразивним мийним засобом, видаляючи залишки їжі та перевіряючи, чи не забилися отвори пальників.
• Сполосніть і витріть насухо.
• Належним чином встановіть пальники і кришки пальників на місця.
• Встановлюючи решітки на місце, подбайте про те, щоб зона, на яку ставиться каструля, знаходилася над пальником.
• Моделі, оснащені механізмом підпалювання пальників та запобіжним пристроєм, потребують ретельного чищення кінця електрода, щоб забезпечити правильну роботу. Регулярно перевіряйте ці деталі і при необхідності чистьте їх вологою ганчіркою. Пригорілі рештки страв необхідно видаляти зубочисткою або голкою.

! Щоб уникнути пошкодження електричного запалювального пристрою, не користуйтеся ним, Коли пальники не встановлені на своє місце.

! Для очищення варильної поверхні не обов'язково знімати підставки для посуду. Система спроектована таким чином, що достатньо просто підняти й тримати підставку або повернути її до опирання на задню частину.

Не ставте решітки на скляну кришку (в разі її наявності) – це може зашкодити гумовим заглушкам на склі.

Технічне обслуговування газового крану

З часом крани можуть заклинюватися або насилу провертатися. В такому разі, кран необхідно замінити.

! Цю операцію має проводити досвідчений фахівець, який має дозвіл від виробника.

UA

Пошук і усунення несправностей

Може статися так, що Ваш прилад буде працювати з перебоями, або взагалі не працювати. Перш ніж звертатися до сервісного центру, перевірте, чи не можете Ви вирішити проблему самі. Спочатку перевірте, чи нема перебоїв у газо- або електропостачанні й, між іншим, переконайтеся, що всі газові крани відкриті.

Конфорка не запалюється або полум'я нерівномірне по периметру конфорки.

Перевірити:

• Чи не засмічені отвори для газу на конфорці.
  • Чи всі знімні деталі конфорки правильно встановлені.
• Чи немає поблизу приладу протягів.

Полум'я згасає на моделях із захисним пристроєм.

Перевірити й переконатися:

• Що, натиснувши ручку, Ви не відпускаєте її, коли запалюєте конфорку.
• Що Ви втримуйте ручку натиснутою достатньо довго, щоб активувати захисний пристрій.
• Що отвори для газу поряд із захисним пристроєм не заблоковані.

Конфорка не гасне, коли ручка повернута до мінімуму.

Перевірити й переконатися:

• Що отвори для газу не заблоковані.
• Що поблизу приладу немає протягів.
• Що мінімальне полум'я на конфорці було налаштовано правильно.

Нестійкий посуд для готування.

Перевірити й переконатися:

• Що дно посуду для готування абсолютно пласке.
• Що посуд правильно розміщений посередині конфорки.
• Що Ви правильно встановили решітку для посуду.

UA

UA

Indesit Company S.p.A.

Viale Aristide Merloni,47

60044 Fabriano (AN)

www.hotpoint.eu
