Toote tüüp	Gaasipliit (pliidiplaat)
Bränd	Hotpoint Ariston
Mudel	PKL 641 D2/IX/HA EE
Põletite arv	5 (sh kaheleegiga DCDR-põleti)
Põletite tüübid	Vähendatud kiire (RR), poolkiire (S), abipõleti (A), kaheleegiline (DCDR sisemine/välimine)
Võimsustasemed	5 eraldi võimsustaset põleti kohta
Süüde	Automaatsüüde koos turvaseadmega (termopaar)
Turvafunktsioonid	Leegi katkemise turvaseade; laste lukk (pole täpsustatud, kuid tüüpiline)
Materjal	Roostevabast terasest pind
Paigalduse tüüp	Sisseehitatav (klass 3)
Gaasiühendus	1/2 gaasi silindriline meessoost keerme; kohandatav maagaasile või vedelgaasile
Toiteallikas	220-240 V, 50/60 Hz (vt andmesilti)
Energiatarve	Pole täpsustatud (ainult süüde)
Mõõtmed (ava)	Umbes 560 x 480 mm (paigaldusjoonise alusel)
Netokaal	Pole täpsustatud
Puhastamine	Eemaldatavad restid, põletikatted ja põletid; puhastada sooja vee ja pehme pesuvahendiga; vältida abrasiive
Garantii	Pöörduge teeninduskeskusesse
Kaasasolevad tarvikud	Tihendid, kinnituskonksud, reduktoririiul
Remonditavus	Volitatud tehnik ainult gaasikraani ja sisemiste remontide jaoks

Korduma kippuvad küsimused - PKL 641 D2/IX/HA EE Hotpoint Ariston

Kuidas süüdata gaasipõletid Hotpoint Ariston PKL 641 D2/IX/HA EE mudelil?

Vajutage ja keerake vastavat nuppu vastupäeva maksimaalsesse leegi asendisse. Hoidke nuppu 2-3 sekundit all, et aktiveerida turvaseade. Kui mudelil on süütenupp, vajutage nuppu ja keerake samal ajal süütenuppu vajutades.

Mida teha, kui põleti leek on ebaühtlane või ei sütti?

Kontrollige, kas põleti gaasiavad on ummistunud. Veenduge, et kõik liikuvad osad on õigesti kokku pandud. Kontrollige, et seadme läheduses ei oleks tuuletõmbust. Vajadusel puhastage põleti augud hambaorgiga.

Kuidas kohandada pliidiplaat teistsuguse gaasitüübi jaoks?

Vahetage põleti düüsid vastavalt gaasitüübile. Kasutage 7 mm mutrivõtit düüside lahti keeramiseks ja asendage need spetsifikatsioonitabelis olevatega. Reguleerige minimaalne leegi seade, keerates möödaviigukruvi. Asendage andmesilt.

Kas pliidiplaadi võib paigaldada ahju kohale?

Jah, kuid tagage korralik õhutus. Kui ahjul puudub sundjahutus, looge kapi sisse õhuaugud. Pliidiplaadi ja ahju elektrilised ühendused peavad olema eraldi.

Kuidas puhastada roostevabast terasest pinda?

Kasutage sooja vett ja pehmet pesuvahendit. Pühkige pehme lapi või seemisnahaga. Vältige abrasiivseid või klooripõhiseid puhastusvahendeid. Eemaldage lekked koheselt, et vältida plekke.

Millised on soovitatavad panni suurused igale põletile?

Vähendatud kiire (RR): 24-26 cm; poolkiire (S): 16-20 cm; abipõleti (A): 10-14 cm; kaheleegiline DCDR sisemine: 10-14 cm; kaheleegiline DCDR välimine: 24-26 cm.

Mida teha, kui põleti leek kustub kasutamise ajal?

Keerake nupp väljalülitatud asendisse ja oodake enne uuesti süütamist vähemalt 1 minut. Veenduge, et turvaseade (termopaar) on puhas ja töötab. Kui probleem püsib, võtke ühendust teenindusega.

Kuidas reguleerida minimaalset leegi seadet?

Keerake nupp madala leegi asendisse, eemaldage nupp ja reguleerige kraani tihvti lähedal olevat kruvi, kuni leek on väike, kuid stabiilne. LPG puhul pingutage kruvi tugevasti.

Kas seade on lastele ohutu?

Alla 8-aastased lapsed tuleb hoida eemal, välja arvatud juhul, kui nad on pideva järelevalve all. Seade muutub kasutamise ajal kuumaks. Lapsed ei tohiks ilma järelevalveta puhastada ega hooldustöid teha.

Millised on paigalduse elektrinõuded?

Pliidiplaat vajab 220-240 V, 50/60 Hz toidet. Kasutage standardset pistikut või ühendage omnipolaarse kaitselüliti kaudu, mille kontaktide avanemine on vähemalt 3 mm. Maandusjuhet ei tohi katkestada.

KASUTUSJUHEND PKL 641 D2/IX/HA EE Hotpoint Ariston

Käitamine ja kasutamine,28

Ettevaatusabinõud ja soovitused,28

Hooldus,29

Veaotsing,29

GB

English

HOIATUS: sisselülitatud seade ja selle juurdepääsetavad osad muutuvad kasutamise ajal kuumaks. Olge ettevaatlik ja vältige kontakti kütteelementidega. Alla 8-aastased lapsed tuleb hoida seadmest eemal, v.a. juhul, kui neile on tagatud pidev järelevalve. Vanemad kui 8-aastased lapsed ja isikud, kellel on vähenenud füüsilised või vaimsed võimed või vähesed kogemused ja oskused, võivad seda seadet kasutada juhul, kui on tagatud nende järelevalve ning neile on antud juhised seadme ohutuks kasutamiseks ja nad mõistavad seadme kasutamisest tulenevaid ohte. Lapsed ei tohi seadmega mängida. Lapsed võivad seadet puhastada ja hooldada ainult järelevalve all.

HOIATUS: rasvas või õlis küpseva toidu jätmine keeduplaadile järelevalveta on ohtlik ja võib põhjustada tulekahju. Tulekahju kustutamiseks ÄRGE kasutage vett, vaid lülitage seade välja ja seejärel katke leek näiteks kaane või tuletekiga.

HOIATUS: Tuleoht: ärge hoidke keeduplaatidel mingeid esemeid.

Ärge kasutage seadme puhastamiseks auru- ega survepuhastusseadmeid.

Enne kaane avamist eemaldage sellele kogunenud vedelik. Ärge sulgege klaaskaant (kui on olemas), kui gaasipõletid või elektrilised keeduplaadid on veel kuumad.

Seade ei ole möeldud kasutamiseks koos välise taimeri ega eraldiseisva kaugjuhtimissüsteemiga.

TÄHELEPANU: valede keeduplaadipiirete kasutamine võib põhjustada önnetusi.

LT

lspèjimai

Hoidke käepärast järgmised andmed:

• tüüpi anomaalia
• seadme mudel (Mod.)
  • seerianumber (S/N)

Need andmed leiate seadme andmeplaadilt ja/või pakendilt.

LT

Pagalba

Informacija:

1. Rest KEEDUNÕU JAOKS
2. GAASIPÕLETID
3. GAASIPÓLETITE REGULEERIMISE NUPUD
4. GAASIPÖLETITE SÜÜTENUPP

5. OHUTUSSEADISED

6. GAASIPÖLETID on erineva suuruse ja võimsusega. Kasutage põleti jaoks kõige sobivama läbimõõduga keedunõud.
   • GAASIPÕLETITE REGULEERIMISE NUPUD leegi reguleerimiseks.

7. GAASIPÖLETI SÜÜTENUPP võimaldab vastava põleti automaatselt süüdata.
   • OHUTUSSEADIS seiskab gaasivoolu, kui leek peaks juhuslikult kustuma.

LT

Prietaiso aprašymas

Bendras vaizdas

! Enne uue seadme kasutama hakkamist lugege kasutusjuhend põhjalikult läbi. See sisaldab olulist teavet seadme ohutu paigaldamise, kasutamise ja hooldamise kohta.
! Hoidke kasutusjuhend alles. Kui seade vahetab omanikku, andke selle kasutusjuhend uuele omanikule kindlasti kaasa.

Paigalduskoht

! Hoidke pakkematerjal lastele kättesaamatus kohas. Hingamisprobleemide ja lämbumise oht! (Vt osa "Ettevaatusabinõud ja soovitused").
! Seadet võib paigaldada ainult kvalifitseeritud personal vastavalt käesolevatele juhistele. Valesti paigaldatud seade võib põhjustada vigastusi inimestele ja loomadele või kahjustada seadet.
! Seadme tohib paigaldada ainult püsiva ventilatsiooniga ruumi, järgides siseriiklikke öigusakte. Tuleb järgida allpool toodud nõudeid:

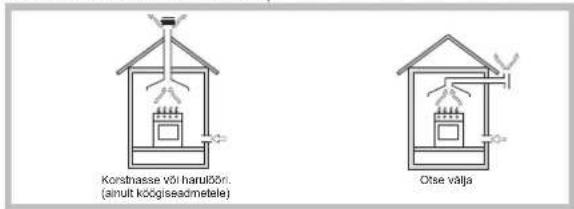

- Ruumis peab olema öhuärastussüsteem, mis eemaldab põlemisaurud. Selleks võib olla öhupuhasti või elektriline ventilaator, mis seadme sisse lülitamisel automaatselt käivitub;

- Lisaks sellele peab ruumis olema piisav ventilatsioon, mis tagab normaalse gaasipõlemisprotsessi jaoks vajaliku õhu. õhu sissevool ei tohi olla alla 2 m ^3 /h iga kilovati installeeritud võimsuse kohta.

Ventilatsioonisüsteem vöib vötta öhu otse väljast toru kaudu, mille sisemine ristlöige peab olema vähemalt 100 cm². Sissevõtuavad tuleb paigutada nii, et on välditud nende blokeerimine.

Süsteem võib võtta gaasipõlemisprotsessi jaoks vajaliku öhu ka kaudselt, näiteks kõrvalruumidest, mis on varustatud ventilatsioonitorudega, nagu eespool kirjeldatud. Need ruumid ei tohi olla hoone ühiskasutatavad ruumid, magamistoad ega kõrgendatud tuleohtlikkusega ruumid;

• Seadme intensiivse ja pikaajalise kasutamise korral võib vajalik olla täiendav ventilatsioon, näiteks avada aken või tagada tõhusam ventilatsioon, reguleerides juba olemasoleva sundventilatsiooni suurema võimsuse peale.
• Vedelgaas on õhust raskem ja koguneb seetõttu põranda lähedale. Ruumid, kuhu on paigutatud vedelgaasi balloonid, peavad olema varustatud väljatõmbeventilatsiooniga, et juhusliku lekkimise korral saaks gaas läbi selle välisõhku eralduda. Seetõttu on keelatud osaliselt või täiesti täis gaasiballoonide paigaldamine või hoidmine ruumides, mis on põrandapinnast madalamal (keldrites jne). Hoidke ruumis ainult kasutuselolevat ballooni, mis on paigaldatud kaugemale sellistest soojusallikatest (praeahjud, kaminad, ahjud jt.), mis võiksid kuumutada ballooni üle 50° C.

Seadme paigutamine

Keeduplaadi paigaldamisel tuleb järgida allpool toodud ohutusnõudeid:

• Köögikapid, mis on seadme kõrval ja keeduplaadist kõrgemal, ei tohi keeduplaadi servale olla lähemal kui 200 mm (vt joonist);
• Öhupuhastid tuleb paigaldada vastavalt paigaldusjuhistele ja need ei tohi olla seadmele lähemal kui 650 mm;
• Keeduplaadi ja seinakappide vahele peab jääma vähemalt 420 mm (vt joonist).

Kui paigaldate keeduplaadi seinakapi alla, peab kapi ja keeduplaadi vahele jääma vähemalt 700 mm;

- Paigaldusava möötmed peavad vastama joonisel näidatud möötmetele. Komplekti kuuluvad kinnituskonksud on möeldud keeduplaadi kinnitamiseks 20-40 mm paksusele aluspinnale. Et keeduplaat oleks alusele tugevalt paigaldatud, kinnitage köik komplekti kuuluvad konksud.

Enne paigaldamise alustamist eemaldage pliidiplaadilt restid ja põletid ning keerake see tagurpidi, et mitte kahjustada termoühendusi ja süüteküinlaid.

Öhu, niiskuse ja vee tökestamiseks paigaldage köik seadme komplekti kuuluvad tihendid piki pliidiplaadi välisservi (vt joonis).

Nõuetekohase paigaldamise tagamiseks veenduge, et pinnad on puhtad, kuivad ja ei ole saastunud määrdeaine või -õliga.

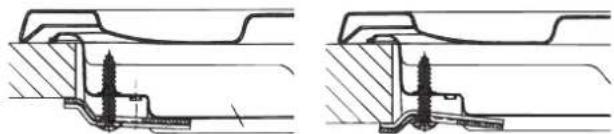

Konksude kinnitamise skeem

Konksude asukoht aluspinnal Konksude asukoht aluspinnal

H=20mm H=30mm

Esikülg

Konksude asukoht aluspinnal Tagakülg H=40mm

! Kasutage tarvikutekotis olevaid konkse.

- Kui te ei paigalda keeduplaati sisseehitatud ahjule, tuleb paigaldada puidust isoleeriv alusplaat. Plaadi ja keeduplaadi alumise osa vahele peab jääma vähemalt 20 mm.

Ventilatsioon

Piisava ventilatsiooni tagamiseks tuleb kapi tagaseinapaneel eemaldada. Soovitatav on paigaldada ahi nii, et see toetub kahele puitliistule või täiesti tasasele pinnale, milles on vähemalt 45 x 560 mm mõõtudega ava (vt skeemid).

Kui pliidiraud paigaldatakse ilma sundventilatsiooniga jahutussüsteemita ahju kohale, tuleb tagada piisav ventilatsioon kapi sees öhuavadega, mille kaudu öhk saab läbi voolata (vt joonis).

Elektriühendused

Kolmesoonelise kaabliga varustatud keeduplaadid on möeldud kasutamiseks vahelduvvooluga, mille pinge ja sagedus on märgitud seadme andmeplaadile (asub seadme alumisel osal). Kaabli maandusjuhtmel on roheline-kollane ümbris. Kui paigaldate seadme sisseehitatud elektriahju peale, peavad keeduplaadi ja ahju ühendused olema eraldi tehtud, seda nii ohutuse tagamiseks kui ahju hölpsamaks vahetamiseks.

Toitekaabli ühendamine vooluvörku

Monteerige andmesildil näidatud koormust taluv pistik toitekaabli külge. Otse elektrivörku ühendades paigaldage seadme ja elektrivörgu vahele mitmepooluseline lüliti, mille kontaktide vahe on vähemalt 3 mm. See lüliti peab taluma nõutud koormust ning vastama kehtivatele elektrieskirjadele (lüliti ei tohi katkestada maandusjuhet). Toitekaabel ei tohi kokku puutuda pindadega, mille temperatuur on üle 50°C.

! Seadme paigaldaja peab tagama, et elektriühendused on õigesti tehtud ja et need vastavad ohutusnõuetele.

Enne seadme ühendamist toitevörku kontrollige, kas:

• seade on maandatud ja vastab kehtivatele nõuetele;
• pistik talub seadme andmeplaadile märgitud maksimumkoormust;
• pinge vastab seadme andmeplaadile märgitud väärtustevahemikule;
• pistikupesa vastab seadme pistikule. Kui pistikupesa ei vasta pistikule, pöörduge kvalifitseeritud elektriku poole, kes selle välja vahetab. Ärge kasutage pikendusjuhet ega harukarpe.

! Pärast pliidi paigaldamist peavad toitekaabel ja pistikupesa olema kergesti juurdepääsetavad.
! Kaabel ei tohi olla keerdus ega muljutud.
! Laske kvalifitseeritud elektrikul kaablit regulaarselt kontrollida ja vajadusel välja vahetada (vt osa "Klienditugi").
! Nende ohutusnõuete eiramisel ei võta tootja endale mingit vastutust.

Gaasiühendus

Seadme ühendamisel gaasitorustiku või -ballooniga tuleb järgida kehtivaid siseriiklikke eeskirju. Enne ühenduste tegemist kontrollige, kas keeduplaat ühildub gaasi tüübiga, mida plaanite kasutada. Vastasel juhul vt osas "Keeduplaadi reguleerimine kasutamiseks erinevat tüüpi gaasidega".

Kui ühendate pliidi vedelgaasiballooniga, siis tuleb paigaldada siseriiklike öigusaktide nõuetele vastav reduktor.

! Kontrollige, kas gaasi rõhk vastab tabelis nr. 1 „Põletite ja düüside andmed” toodud andmetele . Nii on tagatud seadme ohutu ja pikaajaline talitlus ning samas madal energiakulu.

Ühendamine jäiga toruga (vasest või terasest)

! Gaasisüsteemiga ühendamine tuleb teha nii, et üheski seadmes ei teki pinget. Seadme toiteavas on reguleeritav L-kujuline toruliitmik ja lekete ärahoidmiseks on see varustatud tihendiga. Pärast toruliitmiku pööramist tuleb tihend (seadme komplekti kuuluv tihend) alati ära vahetada. Seadme gaasisisselaskeava on 1/2 tollise silinderkeermega haaratav liitmik.

Ömblusteta elastse terastoru ühendamine keermestatud liitmikuga

Seadme gaasisisselaskeava on 1/2 tollise silinderkeermega haaratav liitmik. Torud tuleb paigaldada nii, et nende täispikkus ei ületa 2 meetrit. Pärast ühendamist veenduge, et elastne metalltoru ei ole kokku surutud ega puutu kokku liikuvate osadega.

! Kasutage ainult kehtivatele siseriiklikele eeskirjadele vastavaid torusid ja tihendeid.

Ühenduse tiheduse kontrollimine

! Pärast gaasi ühendamist kontrollige seebivahuga, et ei oleks lekkeid. Keelatud on lahtise tule kasutamine.

Pliidi reguleerimine erinevat tüüpi gaasidega kasutamiseks

Keeduplaadi reguleerimiseks erinevat tüüpi gaasidega kasutamiseks (vt seadme alumisele osale paigaldatud andmeplaadilt või pakendilt) vahetage põletite düüsid. Selleks toimige järgmiselt:

1. Eemaldage restid ja võtke põletid pesadest välja;
2. Keerake 7 mm toruvõtme abil düüsid välja ja asendage need uue gaasitüübi jaoks sobilike düüsidega (vt tabel 1 „Põletite ja düüside andmed”);
3. Pange köik osad vastupidises järjekorras tagasi;
4. Kui see on tehtud, vahetage vana andmesilt uue vastu, millele on märgitud uue gaasi tüüp. Sildid on saadaval köigis teeninduskeskustes.

Eraldi "topeltleegiga" põletite otsikute vahetamine

1. Võtke restid pealt ära ja libistage põletid pesadest välja. Põleti koosneb 2 eraldi osast (vt joonis);
2. Kruvige põletid lahti 7 mm mutrivõtmega. Sisemisel põletil on üks otsik, välimisel on neid kaks (ühesuurused). Asendage otsikud uut tüüpi gaasile sobivate mudelitega (vt tabel 1).
3. Pange köik komponendid kokku tagasi, korrates samu toiminguid vastupidises järjekorras.

EE

- Ōhu juurdevoolu reguleerimine põletitesse

Ei ole vaja reguleerida.

• Põletite seadistamine miinimumi peale

1. Keerake kraan madala tule asendisse;
2. Võtke nupp pealt ära ja reguleerige seadekruvi, mis asub kraanitihvti sees või selle kõrval, kuni leek on väike, aga ühtlane.

! Lihtjuhtimisega DRDA (DCDR) põleteid saab reguleerida 2 kruvi abil, mis asuvad kraanitihvti lähedal (vt pilt).

1. Kui olete reguleerinud leegi nõutava madala tule seadistuse peale, keerake sel ajal, kui tuli põleb, kiiresti mitu korda nupp miinimumi pealt maksimumi peale ja vastupidi, kontrollides, et leek ei kustu.
2. Mönele seadmele on paigaldatud ohutusseade (termopaar). Kui seade ei tööta siis, kui põletid on madala tule peale reguleeritud, siis reguleerige leek suuremaks seadekruvi abil.
3. Kui reguleerimine on tehtud, pange möödaviikude peale tihendid tagasi, kasutades tihendusvaha või samalaadset ainet.
4. LED-näiduga diskreetseadistuse nuppude puhul keerake nupp miinimumvõimsuse peale ja seejärel võtke pealt ära ning reguleerige seadekruvi, mis asub kraanitihvti lähedal.

5. Diskreetseadistusega ja LED-näiduga DRDA (DCDR) põleti reguleerimine miinimumseadistuse peale:

6. Välise rõnga reguleerimiseks keerake nuppu vastupäeva miinimumvõimsuse asendisse.

7. Sisemise rõnga miinimumvõimsuse seadistuse reguleerimiseks keerake nuppu päripäeva miinimumvõimsuse asendisse.
8. Võtke nupp pealt ära ja reguleerige kraanitihvti lähedal asuvat seadekruvi.

! Kui seade on ühendatud vedelgaasiga, keerake seadekruvi võimalikult tugevalt kinni.
! Kui see on tehtud, vahetage vana andmesilt uue vastu, millele on märgitud uue gaasi tüüp. Sildid on saadaval köigis teeninduskeskustes.
! Kui gaasi rõhk erineb (kas või veidi) soovituslikust rõhust, paigaldage sisselasketorule sobiv surveregulaator (et seade vastaks kehtivatele riiklikele eeskirjadele).

ANDMEPLAAT

Elektriühend used

vt andmeplaadilt

ECO-DISAIN

See seade on vastavuses EL määrus nr. 66/2014 täiendus direktiivile 2009/125/EC.

EN 30-2-1 määrus

Põleti ja otsiku tehnilised andmed

Tabel 1				Vedelgaas					Maagaas
Põleti		Läbimõõt(mm)	SoojusvõimsuskW(ülemine kütteväärus*)Vähendatud	SoojusvõimsuskW(ülemine kütteväärus*)Nominaalväärus	Möödaviik1/100(mm)	Otsik1/100(mm)	Vool*(g/h)***	**	SoojusvõimsuskW(ülemine kütteväärus*)Nominaalväärus	Otsik1/100(mm)	Vool*(l/h)
Vähendatud kiire(RR)		100	0.80	2.70	39	80	196	193	2.70	122(H3)	257
Poolkiire (S)		75	0.45	1.75	28	64	127	125	1.75	96(Z)	167
Abi (A)		55	0.45	1.05	28	50	76	75	1.05	79(6)	100
Topeltleek(DCDR sisemine)(1)		36	0.40	0.90	29	44	65	64	0.90	74	86
Topeltleek (1)	(sisemine)	130	1.65	3.60	29	44	262	257	3.60	74	343
	(väline2 pihustit)				57	60x2				94x2
Toiterõhud Nominaalne (mbar)			Minimaalne (mbar)Maksimaalne (mbar)				28-302035	372545	201725

(1) Ainult lihtjuhtimisega põleti
* Kui temperatuur on 15° C ja rõhk 1013,25 mbaari – kuiv gaas
** Propaan (G31) P.C.S. = 50,37 MJ/Kg
*** Butaan (G30) P.C.S. = 49,47 MJ/Kg
Maagaas (G20) P.C.S. = 37,78 MJ/m³

Mudel	Osa gaasi Elektriliste
		Nimivõimsus (kW)Klass	Pinge ja sagedus	Võimsus (W)
PKL 641 D2/IX/HA EE	II2H3B/P	9,10 (662 g/h-G30) (650 g/h-G31)	220-240V~ 50/60Hz	0,6

(1) Väärtused g/h-s näitavad vedelgaasi (butaan, propaan) voolu.

Käitamine ja kasutamine

! Konkreetse gaasipõleti asukoht on näidatud selle nupul.

Gaasiplitidel on võimsuse diskreetreguleerimine, millega saab leeki reguleerida 5 eri võimsustasemele. Tänu sellele süsteemile tagavad gaasipliidid ka samad kuumutustulemused iga retsepti puhul, sest nii saab lihtsamini ja täpsemini kindlaks teha soovitud toiduvalmistustüübi jaoks optimaalse võimsustaseme.

Gaasipõletid

Reguleerimise nupust saab põletid seada järgmistesse asenditesse:

• Väljas

Maksimaalne

Minimaalne

Ühe põleti põlema panemiseks hoidke põlevat tikku või süütlit põleti läheduses ja samal ajale vajutage vastavat nuppu sisse ja pöörake see vastupäeva maksimumi peale.

Kuna põletil on olemas ohutuseade, tuleks nuppu vajutada umbes 2-3 sekundit, et automaatseade, mis hoiab leeki põlevana, soojeneks üles.

Süütenupuga varustatud mudelitel süüdake soovitud põleti, vajutades vastavat nuppu nii sügavale sisse kui võimalik ja keerates selle vastupäeva maksimumi peale.

! Kui leek kustub juhuslikult ära, keerake juhtnupp väljalülitatud asendisse ja oodake vähemalt 1 minut enne selle uuesti süütamist.

Põleti välja lülitamiseks keerake nuppu, kuni see jõuab lõppasendisse (asend "•").

Leegi diskreetreguleerimine

Valitud põletit saab nupu abil reguleerida 5 eri võimsustasemele.

Tasemete vahel valimiseks lihtsalt keerake nupp soovitud võimsustaseme peale.

Klikkheli tähistab üleminekut ühelt vöimsustasemelt teisele. Valitud vöimsustase

on näidatu vastava sümboliga ( 011.0 sümbolid) ja on valgustatud näiduga pliidiraudadel LED-näiduga (5 = maks võimsus

1 = miinim võimsus). Süsteem tagab leegi täpse reguleerimise ja ühtlase toiduvalmistustulemuse, hölbustades valida soovitavat võimsustaset.

Topeltleegiga põleti

Sellel gaasipõletil on kaks ühise keskpunktiga leegirõngast, mis võivad töötada koos või eraldi (ainult kahese juhtseadmega).

Kuna põletil on olemas ohutuseade, tuleks nupp vajutada sisse umbes

2-3 sekundiks, kuni automaatseade, mis hoiab leeki põlevana, soojeneb üles.

Lihtjuhtseade:

Põleti rõngad pannakse tööle ühe ainsa juhtnupuga.

Samaaegselt mölema rönga tööle panemiseks keerake nupp sümboli O (max) - (min) peale, seejärel vajutage sisse ja pöörake nuppu vastupäeva.

Ainult sisemise rõnga tööle panemiseks keerake nupp sümboli (max) - (min) peale, seejärel vajutage sisse ja põörake nuppu päripäeva. Valitud mooduse vahetamiseks on vaja põleti vahepeal välja lülitada.

Põleti väljalülitamiseks vajutage ja keerake nuppu päripäeva kuni lõpuni (asendisse “●”).

Praktilised nõuanded põletite kasutamiseks

Põletite tõhusa toimimise tagamiseks:

• Kasutage iga põleti jaoks sobivat keedunõud (vt tabelit) - leek ei tohi ulatuda keedunõu põhjast kaugemale.
• Kasutage ainult ühetasase põhja ja kaanega keedunõusid.
• Kui keedunõus olev toit hakkab keema, keerake nupp minimaalse taseme märgini.

Põleti ∅ Kööginõu läbimõõt (cm)
Vähendatud kiire (RR)	24 - 26
Poolkiire (S)	16 - 20
Abi (A)	10 - 14
Topeltleek (sisemine DCDR)	10 - 14
Topeltleek (välimine DCDR)	24 - 26

! Mudelite puhul, millel on kaasas spetsiaalne pliidiraua vähendusrest, pidage meeles, et seda tuleb kasutada ainult topeltleegiga põleti sisemisel (sisemine DCDR) põletil, kui kasutate kööginõud, mille läbimõõt on väiksem kui 12 cm. Põleti tüübi määratlemiseks vaadake osas "Põletite ja düüside andmete tabel" olevat skeemi.

• Maksimaalse stabiilsuse tagamiseks veenduge alati, et pliidi tugirestid on õigesti paigas ja et iga pott või pann asetatakse põleti kohale keskele
• Poti või panni sangad tuleks asetada samas joones ühega poti- või pannialuse tugiraudadest.
• Poti- või pannisang tuleks asetada nii, et see ei ulatuks üle pliidiraua esiserva.

Keedupottide stabiilsuse puhul kõige enam varieeruv aspekt ongi keedupott ise (ehk selle asetus kasutamise ajal). Hästi tasakaalus, lameda põhjaga keedupotid asetatuna põleti kohale keskele, sangad resti varbadega samas joones, tagavad kindlasti suurima stabiilsuse.

Ettevaatusabinõud ja soovitused

! Selle seadme välja töötamisel ja tootmisel on järgitud rahvusvahelisi ohutusstandardeid. Ohutuse tagamiseks lugege järgnevad ohutusnõuded hoolikalt läbi.

Üldohutus

• See on klassi 3 sisseehitatud seade.
- Tõhusa talitluse tagamiseks tuleb gaasiseadmed varustada pideva öhuvahetusega. Keeduplaadi paigaldamisel järgige osas "Paigalduskoht" toodud juhiseid.
- Need juhised kohalduvad ainult riikide suhtes, mille sümbol on kasutusjuhendis ja seadme andmeplaadil.
- See seade on möeldud toidu valmistamiseks kodus ning ei sobi kasutamiseks äriliseks või tööstuslikuks otstarbeks.
- Seadet ei tohi paigaldada välitingimustesse, ka mitte kaetud aladele. Äärmiselt ohtlik on jätta seade vihma ja tormi kätte.
- Ärge puudutage keeduplaati paljaste jalataldade ega märgade käte või jalataldadega.
- Pliiti võivad kasutada ainult täiskasvanud toidu valmistamiseks vastavalt käesolevale kasutusjuhendile. Seadme kasutamine muuks otstarbeks (nt ruumide kütmiseks) on seadme mittesihipärane

ARISTON

kasutamine ja see on ohtlik. Tootja ei vastuta seadme valest ja mittesihipärasest kasutamisest tulenevate kahjude eest.

• Ventilatsiooni- ja hajutusavasid ei tohi kinni katta.
• Kui te seadet ei kasuta, siis peavad nupud olema asendis “●”/“○”.
• Seadme lahtiühendamisel vooluvörgust tömmake pistikust, mitte kaablist.
• Seadme puhastamist või hooldustöid ei tohi alustada enne, kui pistik on seinakontaktist välja tömmatud.
• Seadme talitlushäirete korral ärge püüdke seadet ise remontida. Vastavate teadmisteta inimeste tehtud remont vöib pöhjustada kehavigastusi vöi seadme talitlushäireid. Pöörduge klienditeenindusse (vt osa "Kliendiabi")
• Ärge sulgege klaaskaant (kui on olemas), kui gaasipõletid või elektrilised keeduplaadid on veel kuumad.

- See seade ei ole möeldud kasutamiseks isikutele (sealhulgas lapsed), kellel on vähenenud füüsilised või vaimsed võimed või vähesed kogemused ja oskused või kes ei ole seadme tööpõhimõtetega tutvunud. Kui kõnealused isikud seadet kasutavad, tuleb tagada nende ohutuse eest vastutava isiku järelevalve või juhendamine või anda sellistele isikutele eelnevalt juhised seadme kasutamiseks.

- Ärge lubage lastel seadmega mängida.

- See seade ei ole möeldud kasutamiseks koos välise taimeri ega kaugjuhtimissüsteemiga.

Kasutusest kõrvaldamine

• Pakkematerjali kasutusest kõrvaldamisel: järgige kohalikke eeskirju, mis võimaldavad pakendi taaskasutust.
• Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete kohta (WEEE) ei tohi kasutuskölbmatuks muutunud majapidamisseadmeid kasutusest kõrvaldada koos tavaliste sorteerimata olmejäätmetega. Kasutuskölbmatuks muutunud seadmed tuleb eraldi kokku koguda, et optimeerida nendes sisalduvate materjalide ringlust ja taaskasutust ning vähendada seeläbi negatiivset mõju inimeste tervisele ja keskkonnale. Tootel olev läbikiipsutatud prügikonteineri sümbol tuletab meelde teie kohustust seade eraldi kasutusest kõrvaldada.

Küsimuste korral kasutuskõlbmatuks muutunud seadme kasutusest kõrvaldamise kohta pöörduge kohaliku omavalitsuse või edasimüüja poole.

Energia säästmine ja keskkonnasäästlikkus

• Valmistage toitu kaanega suletud pottides ja pannides ja kasutage nii vähe vett, kui võimalik. Toidu valmistamine katmatta pottides, kulutab oluliselt enam energiat.
• Kasutage täiesti lameda põhjaga potte ja panne.
• Kui keedate pika valmimisajaga roogasid, on möistlik kasutada survekeetlit, mis on kaks korda kiirem ja säästab kolmandiku energiat.

Hooldus

Seadme välja lülitamine

Enne hooldus- või puhastustööde tegemist ühendage seade elektrivõrgust lahti.

Pliidipinna puhastamine

• Köik emaileeritud ja klaasist osad tuleb puhastada sooja vee ja neutraalse pesulahusega.
• Kareda vee või agressiivsete pesuvahenditega pikaajalise kokkupuute tulemusel võivad roostevabast terasest pinnad määrduda. Maha läinud vesi, kaste, kohvi jms tuleb enne kuivamist ära pühkida.

• Puhastage sooja vee ja neutraalse pesuvahendiga ning kuivatage seejärel pehme lapi või seemisnahaga. Eemaldage kinni kõrbenud mustus spetsiaalsete roostevabast terasest pindadele mõeldud puhastusvahenditega.

• Puhastage roostevaba terast ainult pehme lapi või švammiga.

• Ärge kasutage abrasiivseid või korrodeerivaid tooteid, klooripõhiseid puhastusvahendeid ega pannide küürimisvahendeid.
• Ärge kasutage auruga puhastamise seadmeid.
• Ärge kasutage süttivaid tooteid.
• Ärge jätke pliidiplaadile happelisi või leeliselisi aineid, näiteks äädikat, sinepit, soola, suhkrut või sidrunimahla.

Pliidi osade puhastamine

• Restid, põletikatted ja põletid saab puhastamise ajaks ära võtta.
• Puhastage neid käsitsi sooja vee ja mitteabrasiivse puhastusvahendiga eemaldades köik toidujäägid ja kontrollides, et ükski põletiavadest ei oleks ummistunud.
• Loputage ja kuivatage.
• Pange põletid ja põletikatted õigesti oma vastavatesse kohtadesse tagasi.
• Restide tagasipanemisel jälgige, et toidunõu toetumisala oleks põletiga samal joonel.
• Elektriliste süüteküünalde ja turvaseadmega varustatud mudelid nõuavad korrektse töötamise tagamiseks kühna otsa põhjalikku puhastamist. Kontrollige neid elemente sageli ja puhastage neid vajadusel niiske lapiga. Kinni körbenud toit tuleb hambaorgi või nõelaga eemaldada.

! Elektrilise süüteseadme kahjustamise vältimiseks ärge kasutage seda ajal, kui põletid ei asu oma kohal.

! Pliidiraua pinna puhastamiseks ei ole vaja tugireste eemaldada. Tänu tugisüsteemile lihtsalt töstke ja hoidke tugiresti üleval või keerake seda nii, et toetub tagumisele tugipinnale.

Ärge asetage tuliseid reste klaaskattele (kui on olemas), muidu võib see kahjustada klaasi peal olevaid kummikorke.

Leegihajutajate hooldus

Aja jooksul võivad leegihajutid ummistuda või neid on raske pöörata. Sel juhul vahetage need välja.

! Seda võib teha tootja poolt volitatud kvalifitseeritud tehnik.

Veaotsing

Võib juhtuda, et seade ei tööta korralikult või ei tööta üldse. Enne hoolduskeskusesse pöördumist toimige vastavalt allpool toodud juhistele. Esmalt veenduge, et gaasi- või elektritoide ei ole katkenud ja kontrollige, kas gaasiventiilid on lahti.

Põleti ei sütti või leek ei ole ühtlaselt ümber põleti.

Kontrollige, kas:

• põletite gaasiavad on ummistunud
• köik põleti liikuvad osad on õigesti paigaldatud
• seadme lähedal on tuuletõmme

EE

Leek kustub (ohutusseadisega varustatud mudelid)

Kontrollige, kas

• vajutasite nupu lõpuni alla
- hoidsite nuppu piisavalt kaua all, et aktiveerida ohutusseadis
- gaasiavad ei ole ummistunud ohutusseadisele vastava ala juures

Põleti kustub minimaalse taseme asendis

Kontrollige, kas

• gaasiavad ei ole ummistunud
- seadme lähedal on tuuletõmme
- minimaalse taseme seadistus on õigesti reguleeritud

Keedunõu on ebastabiilne

Kontrollige, kas

• keedunõu põhi on täiesti tasane
• keedunõu on põleti keskel
• keedunõu rest on õiges asendis

Montavimas

- Ōhu juurdevoolu reguleerimine põletitesse Ei ole vaja reguleerida.
