PKLL 751 T/IX/HA EE - Pliit Hotpoint Ariston - Tasuta kasutusjuhend

Toote tüüp	Sisseehitatud gaasipliit
Mudel	PKLL 751 T/IX/HA EE
Bränd	Hotpoint Ariston
Materjal	Roostevaba teras
Põletite arv	4 (Triple Crown, Rapid, Semi Rapid, Abipõleti)
Põleti võimsus (max)	Triple Crown: 3.50 kW, Rapid: 2.70 kW, Semi Rapid: 1.75 kW, Abipõleti: 1.05 kW
Süütesüsteem	Automaatne süüde ohutusseadmega (termopaar)
Toetatud gaasitüübid	Maagaas (G20) ja vedelgaas (G30/G31)
Toiteallikas	220-240 V vahelduvvool, 50/60 Hz
Paigaldus	Sisseehitatud, klass 3 seade
Juhtnupud	5 eraldi võimsustaset põleti kohta
Ohutusfunktsioonid	Leegi rikke ohutusseade, laste lukk (kui rakendatav)
Puhastamine	Eemaldatavad põletikatted, restid ja põletipead; puhasta sooja vee ja neutraalse pesuvahendiga
Ventilatsiooninõuded	Ruumil peab olema õhu väljatõmbesüsteem ja korralik õhuringlus
Gaasiühendus	1/2 gaasi silindriline isaskeelega; jäik toru või painduv voolik
Panni tugimaterjal	Emailitud teras
Garantii	Vastavalt tootja tingimustele

Korduma kippuvad küsimused - PKLL 751 T/IX/HA EE Hotpoint Ariston

Miks põleti ei sütti?

Kontrollige, kas gaasivarustus on sisse lülitatud, põletiaugud on puhtad ja süüteküünal on kuiv. Samuti veenduge, et nupp on alla vajutatud ja seda hoitakse 2-3 sekundit pärast süütamist.

Mida teha, kui leek on ebaühtlane?

Puhastage põletiaugud hambaorku või nõelaga. Veenduge, et kõik põleti osad on õigesti kokku pandud ja pliidi läheduses pole tuuletõmbust.

Kuidas reguleerida minimaalset leegi seadistust?

Eemaldage nupp ja keerake reguleerimiskruvi kraani tihvti lähedal, kuni leek on väike, kuid stabiilne. Vedelgaasi puhul pingutage kruvi täielikult kinni. Testige alati, lülitades mitu korda max-lt min-le.

Kas ma saan pliiti kasutada välise taimeriga?

Ei, seade ei ole ette nähtud kasutamiseks välise taimeri või eraldi kaugjuhtimissüsteemiga ohutuse tõttu.

Kuidas puhastada pliidi pinda?

Kasutage sooja vett ja neutraalset pesuvahendit. Roostevaba terase puhul kasutage pehmet lappi ja spetsiifilist roostevaba terase puhastusvahendit. Vältige abrasiivseid käsnasid või klooripõhiseid tooteid.

Millist kööginõud peaksin kasutama?

Kasutage lameda põhjaga kööginõusid koos kaantega. Veenduge, et panni läbimõõt sobib põletiga: Triple Crown/Rapid: 24-26 cm, Semi Rapid: 16-20 cm, Abipõleti: 10-14 cm.

Miks leek kustub, kui nupu lahti lasen?

Ohutusseade (termopaar) ei pruugi olla piisavalt kuumenenud. Vajutage nupp täielikult alla ja hoidke 2-3 sekundit pärast süütamist. Kui probleem püsib, puhastage termopaari piirkond.

Kuidas teisendada pliit teise gaasitüübi jaoks?

Vahetage põleti düüsid uue gaasitüübi omade vastu, kasutades 7 mm pesakruvikeerajat. Reguleerige minimaalset leegi seadistust, kasutades möödavoolukruvi. Vahetage silt.

Mida teha, kui gaasikraan on jäik?

Ärge seda jõuga keerake. Võtke ühendust kvalifitseeritud tehnikuga, kellel on tootja volitus kraani vajadusel vahetada.

Kas on ohutu jätta pliit järelevalveta?

Ei, järelevalveta toiduvalmistamine rasva või õliga võib põhjustada tulekahju. Ärge kunagi jätke pliiti toiduvalmistamise ajal järelevalveta. Tulekahju korral lülitage seade välja ja katke leek kaanega või tulekoldetekiga.

KASUTUSJUHEND PKLL 751 T/IX/HA EE Hotpoint Ariston

Käitamine ja kasutamine,28

Ettevaatusabinõud ja soovitused,28

Hooldus,29

Veaotsing,29

GB

English

HOIATUS: sisselülitatud seade ja selle juurdepääsetavad osad muutuvad kasutamise ajal kuumaks. Olge ettevaatlik ja vältige kontakti kütteelementidega. Alla 8-aastased lapsed tuleb hoida seadmest eemal, v.a. juhul, kui neile on tagatud pidev järelevalve. Vanemad kui 8-aastased lapsed ja isikud, kellel on vähenenud füüsilised või vaimsed võimed või vähesed kogemused ja oskused, võivad seda seadet kasutada juhul, kui on tagatud nende järelevalve ning neile on antud juhised seadme ohutuks kasutamiseks ja nad mõistavad seadme kasutamisest tulenevaid ohte. Lapsed ei tohi seadmega mängida. Lapsed võivad seadet puhastada ja hooldada ainult järelevalve all.

HOIATUS: rasvas või õlis küpseva toidu jätmine keeduplaadile järelevalveta on ohtlik ja võib põhjustada tulekahju. Tulekahju kustutamiseks ÄRGE kasutage vett, vaid lülitage seade välja ja seejärel katke leek näiteks kaane või tuletekiga.

HOIATUS: Tuleoht: ärge hoidke keeduplaatidel mingeid esemeid.

Ärge kasutage seadme puhastamiseks auru- ega survepuhastusseadmeid.

Enne kaane avamist eemaldage sellele kogunenud vedelik. Ärge sulgege klaaskaant (kui on olemas), kui gaasipõletid või elektrilised keeduplaadid on veel kuumad.

Seade ei ole möeldud kasutamiseks koos välise taimeri ega eraldiseisva kaugjuhtimissüsteemiga.

TÄHELEPANU: valede keeduplaadipiirete kasutamine võib põhjustada önnetusi.

LT

lspèjimai

Hoidke käepärast järgmised andmed:

• tüüpi anomaalia
• seadme mudel (Mod.)
  • seerianumber (S/N)

Need andmed leiate seadme andmeplaadilt ja/või pakendilt.

LT

Pagalba

Informacija:

1. Rest KEEDUNÕU JAOKS
2. GAASIPÕLETID
3. GAASIPÓLETITE REGULEERIMISE NUPUD
4. GAASIPÖLETITE SÜÜTENUPP

5. OHUTUSSEADISED

6. GAASIPÕLETID on erineva suuruse ja võimsusega. Kasutage põleti jaoks kõige sobivama läbimõõduga keedunõud.
   • GAASIPÕLETITE REGULEERIMISE NUPUD leegi reguleerimiseks.

7. GAASIPÖLETI SÜÜTENUPP võimaldab vastava põleti automaatselt süüdata.
   • OHUTUSSEADIS seiskab gaasivoolu, kui leek peaks juhuslikult kustuma.

LT

Prietaiso aprašymas

Bendras vaizdas

! Enne uue seadme kasutama hakkamist lugege kasutusjuhend põhjalikult läbi. See sisaldab olulist teavet seadme ohutu paigaldamise, kasutamise ja hooldamise kohta.
! Hoidke kasutusjuhend alles. Kui seade vahetab omanikku, andke selle kasutusjuhend uuele omanikule kindlasti kaasa.

Paigalduskoht

! Hoidke pakkematerjal lastele kättesaamatus kohas. Hingamisprobleemide ja lämbumise oht! (Vt osa "Ettevaatusabinõud ja soovitused").
! Seadet võib paigaldada ainult kvalifitseeritud personal vastavalt käesolevatele juhistele. Valesti paigaldatud seade võib põhjustada vigastusi inimestele ja loomadele või kahjustada seadet.
! Seadme tohib paigaldada ainult püsiva ventilatsiooniga ruumi, järgides siseriiklikke öigusakte. Tuleb järgida allpool toodud nõudeid:
- Ruumis peab olema öhuärastussüsteem, mis eemaldab põlemisaurud. Selleks võib olla öhupuhasti või elektriline ventilaator, mis seadme sisse lülitamisel automaatselt käivitub;

Korstnasse või harulõõri. (ainult köögiseadmelele)

Olse välja

- Lisaks sellele peab ruumis olema piisav ventilatsioon, mis tagab normaalse gaasipõlemisprotsessi jaoks vajaliku õhu. õhu sissevool ei tohi olla alla 2 m ³ /h iga kilovati installeeritud võimsuse kohta.

Ventilatsioonisüsteem vöib vötta öhu otse väljast toru kaudu, mille sisemine ristlöige peab olema vähemalt 100 cm². Sissevõtuavad tuleb paigutada nii, et on välditud nende blokeerimine.

Süsteem võib võtta gaasipõlemisprotsessi jaoks vajaliku õhu ka kaudselt, näiteks kõrvalruumidest, mis on varustatud ventilatsioonitorudega, nagu eespool kirjeldatud. Need ruumid ei tohi olla hoone ühiskasutatavad ruumid, magamistoad ega kõrgendatud tuleohtlikkusega ruumid;

• Seadme intensiivse ja pikaajalise kasutamise korral võib vajalik olla täiendav ventilatsioon, näiteks avada aken või tagada tõhusam ventilatsioon, reguleerides juba olemasoleva sundventilatsiooni suurema võimsuse peale.
• Vedelgaas on õhust raskem ja koguneb seetõttu põranda lähedale. Ruumid, kuhu on paigutatud vedelgaasi balloonid, peavad olema varustatud väljatõmbeventilatsiooniga, et juhusliku lekkimise korral saaks gaas läbi selle välisõhku eralduda. Seetõttu on keelatud osaliselt või täiesti täis gaasiballoonide paigaldamine või hoidmine ruumides, mis on põrandapinnast madalamal (keldrites jne). Hoidke ruumis ainult kasutuselolevat ballooni, mis on paigaldatud kaugemale sellistest soojusallikatest (praeahjud, kaminad, ahjud jt.), mis võiksid kuumutada ballooni üle 50° C.

Seadme paigutamine

Keeduplaadi paigaldamisel tuleb järgida allpool toodud ohutusnõudeid:

• Köögikapid, mis on seadme kõrval ja keeduplaadist kõrgemal, ei tohi keeduplaadi servale olla lähemal kui 200 mm (vt joonist);
• Ôhupuhastid tuleb paigaldada vastavalt paigaldusjuhistele ja need ei tohi olla seadmele lähemal kui 650 mm;
• Keeduplaadi ja seinakappide vahele peab jääma vähemalt 420 mm (vt joonist).

Kui paigaldate keeduplaadi seinakapi alla, peab kapi ja keeduplaadi vahele jääma vähemalt 700 mm;

- Paigaldusava möötmed peavad vastama joonisel näidatud möötmetele. Komplekti kuuluvad kinnituskonksud on möeldud keeduplaadi kinnitamiseks 20-40 mm paksusele aluspinnale. Et keeduplaat oleks alusele tugevalt paigaldatud, kinnitage köik komplekti kuuluvad konksud.

Enne paigaldamise alustamist eemaldage pliidiplaadilt restid ja põletid ning keerake see tagurpidi, et mitte kahjustada termoühendusi ja süüteküinlaid.

Öhu, niiskuse ja vee tökestamiseks paigaldage köik seadme komplekti kuuluvad tihendid piki pliidiplaadi välisservi (vt joonis).

Nõuetekohase paigaldamise tagamiseks veenduge, et pinnad on puhtad, kuivad ja ei ole saastunud määrdeaine või -õliga.

Konksude kinnitamise skeem

Konksude asukoht aluspinnal Konksude asukoht aluspinnal

H=20mm H=30mm

Esikülg

Konksude asukoht aluspinnal Tagakülg H=40mm

! Kasutage tarvikutekotis olevaid konkse.

- Kui te ei paigalda keeduplaati sisseehitatud ahjule, tuleb paigaldada puidust isoleeriv alusplaat. Plaadi ja keeduplaadi alumise osa vahele peab jääma vähemalt 20 mm.

Ventilatsioon

Piisava ventilatsiooni tagamiseks tuleb kapi tagaseinapaneel eemaldada. Soovitatav on paigaldada ahi nii, et see toetub kahele puitliistule või täiesti tasasele pinnale, milles on vähemalt 45 x 560 mm mõõtudega ava (vt skeemid).

Kui pliidiraud paigaldatakse ilma sundventilatsiooniga jahutussüsteemita ahju kohale, tuleb tagada piisav ventilatsioon kapi sees öhuavadega, mille kaudu öhk saab läbi voolata (vt joonis).

Elektriühendused

Kolmesoonelise kaabliga varustatud keeduplaadid on mõeldud kasutamiseks vahelduvvooluga, mille pinge ja sagedus on märgitud seadme andmeplaadile (asub seadme alumisel osal). Kaabli maandusjuhtmel on roheline-kollane ümbris. Kui paigaldate seadme sisseehitatud elektriahju peale, peavad keeduplaadi ja ahju ühendused olema eraldi tehtud, seda nii ohutuse tagamiseks kui ahju hölpsamaks vahetamiseks.

Toitekaabli ühendamine vooluvörku

Monteerige andmesildil näidatud koormust taluv pistik toitekaabli külge. Otse elektrivörku ühendades paigaldage seadme ja elektrivörgu vahele mitmepooluseline lüliti, mille kontaktide vahe on vähemalt 3 mm. See lüliti peab taluma nõutud koormust ning vastama kehtivatele elektrieeskirjadele (lüliti ei tohi katkestada maandusjuhet). Toitekaabel ei tohi kokku puutuda pindadega, mille temperatuur on üle 50°C.

! Seadme paigaldaja peab tagama, et elektriühendused on õigesti tehtud ja et need vastavad ohutusnõuetele.

Enne seadme ühendamist toitevörku kontrollige, kas:

• seade on maandatud ja vastab kehtivatele nõuetele;
• pistik talub seadme andmeplaadile märgitud maksimumkoormust;
• pinge vastab seadme andmeplaadile märgitud väärtustevahemikule;
• pistikupesa vastab seadme pistikule. Kui pistikupesa ei vasta pistikule, pöörduge kvalifitseeritud elektriku poole, kes selle välja vahetab. Ärge kasutage pikendusjuhet ega harukarpe.

! Pärast pliidi paigaldamist peavad toitekaabel ja pistikupesa olema kergesti juurdepääsetavad.

! Kaabel ei tohi olla keerdus ega muljutud.

! Laske kvalifitseeritud elektrikul kaablit regulaarselt kontrollida ja vajadusel välja vahetada (vt osa "Klienditugi").
! Nende ohutusnõuete eiramisel ei võta tootja endale mingit vastutust.

Gaasiühendus

Seadme ühendamisel gaasitorustiku või -ballooniga tuleb järgida kehtivaid siseriiklikke eeskirju. Enne ühenduste tegemist kontrollige, kas keeduplaat ühildub gaasi tüübiga, mida plaanite kasutada. Vastasel juhul vt osas "Keeduplaadi reguleerimine kasutamiseks erinevat tüüpi gaasidega".

Kui ühendate pliidi vedelgaasiballooniga, siis tuleb paigaldada siseriiklike öigusaktide nõuetele vastav reduktor.

! Kontrollige, kas gaasi rõhk vastab tabelis nr. 1 „Põletite ja düüside andmed” toodud andmetele . Nii on tagatud seadme ohutu ja pikaajaline talitlus ning samas madal energiakulu.

Tähelepanu! Enne pliidiplaadi ühendamist eemaldage pliid gaasitoru ühendusavast kork, mis on sinna pandud transportimise ajaks

Ühendamine jäiga toruga (vasest või terasest)

! Gaasisüsteemiga ühendamine tuleb teha nii, et üheski seadmes ei teki pinget. Seadme toiteavas on reguleeritav L-kujuline toruliitmik ja lekete ärahoidmiseks on see varustatud tihendiga. Pärast toruliitmiku pööramist tuleb tihend (seadme komplekti kuuluv tihend) alati ära vahetada. Seadme gaasisisselaskeava on 1/2 tollise silinderkeermega haaratav liitmik.

Ömblusteta elastse terastoru ühendamine keermestatud liitmikuga

Seadme gaasisisselaskeava on 1/2 tollise silinderkeermega haaratav liitmik. Torud tuleb paigaldada nii, et nende täispikkus ei ületa 2 meetrit. Pärast ühendamist veenduge, et elastne metalltoru ei ole kokku surutud ega puutu kokku liikuvate osadega.

! Kasutage ainult kehtivatele siseriiklikele eeskirjadele vastavaid torusid ja tihendeid.

Ühenduse tiheduse kontrollimine

! Pärast gaasi ühendamist kontrollige seebivahuga, et ei oleks lekkeid. Keelatud on lahtise tule kasutamine.

Pliidi reguleerimine erinevat tüüpi gaasidega kasutamiseks

Keeduplaadi reguleerimiseks erinevat tüüpi gaasidega kasutamiseks (vt seadme alumisele osale paigaldatud andmeplaadilt või pakendilt) vahetage põletite düüsid. Selleks toimige järgmiselt:

1. Eemaldage restid ja võtke põletid pesadest välja;
2. Keerake 7 mm toruvõtme abil düüsid välja ja asendage need uue gaasitüübi jaoks sobilike düüsidega (vt tabel 1 „Põletite ja düüside andmed”);
3. Pange köik osad vastupidises järjekorras tagasi;
4. Kui see on tehtud, vahetage vana andmesilt uue vastu, millele on märgitud uue gaasi tüüp. Sildid on saadaval köigis teeninduskeskustes.

Asendades Kolmekordne Ring põleti düüsid

1. Eemaldage restid ja võtke põletid pesadest välja. Põleti koosneb kahest eraldi osast: (vaata pilte).
2. Keerake 7 mm toruvõtme abil düüsid välja ja asendage need uue gaasitüübi jaoks sobilike düüsidega (vt tabel 1 „Põletite ja düüside andmed”). Kaks pihustid on sama diameeter;
3. Pange köik osad vastupidises järjekorras tagasi;

EE

- Ōhu juurdevoolu reguleerimine põletitesse

Ei ole vaja reguleerida.

- Põletite leegi reguleerimine minimaalsele tasemele

1. Keerake lüliti asendisse, mis vastab leegi minimaalsele tasemele;

1. Vötke nupp ära ja reguleerige seadekruvi, mis asub reguleerimisvardas või selle kõrval nii, et leek on väike, kuid püsiv.

2. Pärast leegi reguleerimist veenduge, et leek ei kustu, kui keerate nupu kiiresti mitu korda järjest maksimaalsest asendist minimaalsesse ja vastupidi.

3. Mönele seadmele on paigaldatud kaitseseadis (termoelement). Kui põleti leek on seatud minimaalsele tasemele ja seade ei tööta, suurendage leeki seadekruvi abil.
4. Pärast reguleerimist asendage möödavoolutihendid. Kasutage selleks tihendusvaha või sarnast ainet.

! Kui seade on ühendatud vedelgaasiga, keerake seadekruvi võimalikult tugevalt kinni.
! Kui see on tehtud, vahetage vana andmesilt uue vastu, millele on märgitud uue gaasi tüüp. Sildid on saadaval köigis teeninduskeskustes.
! Kui gaasi rõhk erineb (kas või veidi) soovituslikust rõhust, paigaldage sisselasketorule sobiv surveregulaator (et seade vastaks kehtivatele riiklikele eeskirjadele).

ANDMEPLAAT
Elektriühend used	vt andmeplaadilt
ECO-DISAINSee seade on vastavuses EL määrus nr. 66/2014 täiendus direktiivile 2009/125/EC.EN 30-2-1 määrus

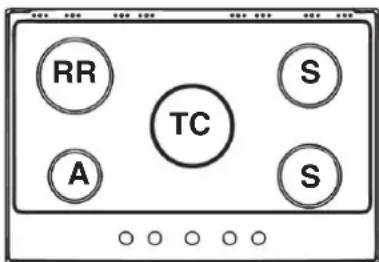

Põletite ja düüside spetsifikatsioonid

EE

Tabel 1				Vedelgaas				Maagaas (G20)
Põleti	Läbimõõt(mm)	SoojusvõimsuskW (p.c.s.*)		Möödavool1/100(mm)	Düüs1/100(mm) ***	Voolukiirus*g/h		Düüs1/100(mm)	Voolukiirus*g/h
		Nimiväärtus	Vähendatudväärtus
Vähendatud kiire (RR)	100	2.70	0.80	39	80	196	193	122(H3)	257
Poolkiire (S)	75	1.75	0.45	28	64	127	125	96(Z)	167
Täiendav (A)	55	1.05	0.45	28	50	76	75	79(6)	100
Kolmekordne Ring (TC)	130	3.50	1.65	61	65x2	247	243	103x2	324
Toitesurved	Nimiväärtus (mbar)Minimaalne (mbar)Maksimaalne (mbar)					302035		201725

* Kui temperatuur on 15° C ja rõhk 1013,25 mbaari – kuiv gaas
** Propaan (G31) P.C.S. = 50,37 MJ/Kg
*** Butaan (G30) P.C.S. = 49,47 MJ/Kg
Maagaas (G20) P.C.S. = 37,78 MJ/m ³

Mudel	Osa gaasi Elektriliste
		Nimivõimsus (kW)Klass 1	Pinge ja sagedus	Võimsus (W)
PKLL 751 T/IX/HA EE	II2H3B/P	10,75 (782 g/h-G30) (768 g/h-G31)	220-240V~ 50/60Hz	0,6

(1) Väärtused g/h-s näitavad vedelgaasi (butaan, propaan) voolu.

Käitamine ja kasutamine

! Konkreetse gaasipõleti asukoht on näidatud selle nupul.

Gaasiliitidel on võimsuse diskreetreguleerimine, millega saab leeki reguleerida 5 eri võimsustasemele. Tänu sellele süsteemile tagavad gaasiliidid ka samad kuumutustulemused iga retsepti puhul, sest nii saab lihtsamini ja täpsemini kindlaks teha soovitud toiduvalmistustüübi jaoks optimaalse võimsustaseme.

Gaasipõletid

Reguleerimise nupust saab põletid seada järgmistesse asenditesse:

• Väljas

Maksimaalne

Minimaalne

Ühe põleti põlema panemiseks hoidke põlevat tikku või süütlit põleti läheduses ja samal ajale vajutage vastavat nuppu sisse ja pöörake see vastupäeva maksimumi peale.

Kuna põletil on olemas ohutuseade, tuleks nuppu vajutada umbes 2-3 sekundit, et automaatseade, mis hoiab leeki põlevana, soojeneks üles.

Süütenupuga varustatud mudelitel süüdake soovitud põleti, vajutades vastavat nuppu nii sügavale sisse kui võimalik ja keerates selle vastupäeva maksimumi peale.

! Kui leek kustub juhuslikult ära, keerake juhtnupp väljalülitatud asendisse ja oodake vähemalt 1 minut enne selle uuesti süütamist.

Põleti välja lülitamiseks keerake nuppu, kuni see jõuab lõppasendisse (asend "•").

Leegi diskreetreguleerimine

Valitud põletit saab nupu abil reguleerida 5 eri võimsustasemele.

Tasemete vahel valimiseks lihtsalt keerake nupp soovitud võimsustaseme peale.

Klikkheli tähistab üleminekut ühelt vöimsustasemelt teisele. Valitud vöimsustase

on näidatu vastava sümboliga ( 01.0 sümbolid) ja on valgustatud näiduga pliidiraudadel LED-näiduga (5 = maks võimsus

1 = miinim võimsus). Süsteem tagab leegi täpse reguleerimise ja ühtlase toiduvalmistustulemuse, hölbustades valida soovitavat võimsustaset.

Praktilised nõuanded põletite kasutamiseks

Põletite tõhusa toimimise tagamiseks:

• Kasutage iga põleti jaoks sobivat keedunõud (vt tabelit) - leek ei tohi ulatuda keedunõu põhjast kaugemale.
• Kasutage ainult ühetasase põhja ja kaanega keedunõusid.
• Kui keedunõus olev toit hakkab keema, keerake nupp minimaalse taseme märgini.

Põleti	∅ Keedunõu läbimõõt (cm)
Vähendatud kiire (RR)	24 - 26
Poolkiire (S)	16 - 20
Täiendav (Å)	10 - 14
Kolmekordne Ring (TC)	24 - 26

Põleti tüübi määratlemiseks vaadake osas "Põletite ja düüside andmete tabel" olevat skeemi.

• Maksimaalse stabiilsuse tagamiseks veenduge alati, et pliiditugirestid on õigesti paigas ja et iga pott või pann asetatakse põleti kohale keskele
• Poti või panni sangad tuleks asetada samas joones ühega poti- või pannialuse tugiraudadest.
• Poti- või pannisang tuleks asetada nii, et see ei ulatuks üle pliidiraua esiserva.

Keedupottide stabiilsuse puhul kõige enam varieeruv aspekt ongi keedupott ise (ehk selle asetus kasutamise ajal). Hästi tasakaalus, lameda põhjaga keedupotid asetatuna põleti kohale keskele, sangad resti varbadega samas joones, tagavad

kindlasti suurima stabiilsuse.

Ettevaatusabinõud ja soovitused

! Selle seadme välja töötamisel ja tootmisel on järgitud rahvusvahelisi ohutusstandardeid. Ohutuse tagamiseks lugege järgnevad ohutusnõuded hoolikalt läbi.

Üldohutus

• See on klassi 3 sisseehitatud seade.
- Tõhusa talitluse tagamiseks tuleb gaasiseadmed varustada pideva õhuvahetusega. Keeduplaadi paigaldamisel järgige osas "Paigalduskoht" toodud juhiseid.
- Need juhised kohalduvad ainult riikide suhtes, mille sümbol on kasutusjuhendis ja seadme andmeplaadil.
- See seade on möeldud toidu valmistamiseks kodus ning ei sobi kasutamiseks äriliseks või tööstuslikuks otstarbeks.
- Seadet ei tohi paigaldada välitingimustesse, ka mitte kaetud aladele. Äärmiselt ohtlik on jätta seade vihma ja tormi kätte.
- Ärge puudutage keeduplaati paljaste jalataldade ega märgade käte või jalataldadega.
- Pliiti võivad kasutada ainult täiskasvanud toidu valmistamiseks vastavalt käesolevale kasutusjuhendile. Seadme kasutamine muuks otstarbeks (nt ruumide kütmiseks) on seadme mittesihipärane kasutamine ja see on ohtlik. Tootja ei vastuta seadme valest ja mittesihipärasest kasutamisest tulenevate kahjude eest.
- Ventilatsiooni- ja hajutusavasid ei tohi kinni katta.
- Kui te seadet ei kasuta, siis peavad nupud olema asendis “●”/“○”.
- Seadme lahtiühendamisel vooluvõrgust tömmake pistikust, mitte kaablist.
- Seadme puhastamist või hooldustöid ei tohi alustada enne, kui pistik on seinakontaktist välja tömmatud.
- Seadme talitlushäirete korral ärge püüdke seadet ise remontida. Vastavate teadmisteta inimeste tehtud remont võib põhjustada kehavigastusi või seadme talitlushäireid. Pöörduge klienditeenindusse (vt osa "Kliendiabi").
- Ärge sulgege klaaskaant (kui on olemas), kui gaasipõletid või elektrilised keeduplaadid on veel kuumad.
- See seade ei ole möeldud kasutamiseks isikutele (sealhulgas lapsed), kellel on vähenenud füüsilised või vaimsed võimed või vähesed kogemused ja oskused või kes ei ole seadme tööpõhimõtetega tutvunud. Kui kõnealused isikud seadet kasutavad, tuleb tagada nende ohutuse eest vastutava isiku järelevalve või juhendamine või anda sellistele isikutele eelnevalt juhised seadme kasutamiseks.
- Ärge lubage lastel seadmega mängida.
- See seade ei ole möeldud kasutamiseks koos välise taimeri ega kaugjuhtimissüsteemiga.

Kasutusest körvaldamine

• Pakkematerjali kasutusest kõrvaldamisel: järgige kohalikke eeskirju, mis võimaldavad pakendi taaskasutust.
• Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete kohta (WEEE) ei tohi kasutuskõlbmatuks muutunud majapidamisseadmeid kasutusest kõrvaldada koos tavaliste sorteerimata olmejäätmetega. Kasutuskõlbmatuks muutunud seadmed tuleb eraldi kokku koguda, et optimeerida nendes sisalduvate materjalide ringlust ja taaskasutust ning vähendada seeläbi negatiivset mõju inimeste tervisele ja keskkonnale. Tootel olev läbikiipsutatud prügikonteineri sümbol tuletab meelde teie kohustust seade eraldi kasutusest kõrvaldada.

Küsimuste korral kasutuskölbmatuks muutunud seadme kasutusest körvaldamise kohta pöörduge kohaliku omavalitsuse või edasimüüja poole.

Energia säästmine ja keskkonnasäästlikkus

- Valmistage toitu kaanega suletud pottides ja pannides ja kasutage nii vähe vett, kui võimalik. Toidu valmistamine katmatta pottides, kulutab oluliselt enam energiat.

- Kasutage täiesti lameda põhjaga potte ja panne.

- Kui keedate pika valmimisajaga roogasid, on möistlik kasutada survekeetlit, mis on kaks korda kiirem ja säästab kolmandiku energiat.

Hooldus

Seadme välja lülitamine

Enne hooldus- või puhastustööde tegemist ühendage seade elektrivõrgust lahti.

Pliidipinna puhastamine

• Köik emaileeritud ja klaasist osad tuleb puhastada sooja vee ja neutraalse pesulahusega.
• Kareda vee või agressiivsete pesuvahenditega pikaajalise kokkupuute tulemusel võivad roostevabast terasest pinnad määrduda. Maha läinud vesi, kaste, kohvi jms tuleb enne kuivamist ära pühkida.
• Puhastage sooja vee ja neutraalse pesuvahendiga ning kuivatage seejärel pehme lapi või seemisnahaga. Eemaldage kinni kõrbenud mustus spetsiaalsete roostevabast terasest pindadele mõeldud puhastusvahenditega.
• Puhastage roostevaba terast ainult pehme lapi või švammiga.
• Ärge kasutage abrasiivseid või korrodeerivaid tooteid, klooripõhiseid puhastusvahendeid ega pannide küürimisvahendeid.
• Ärge kasutage auruga puhastamise seadmeid.
• Ärge kasutage süttivaid tooteid.
• Ärge jätke pliidiplaadile happelisi või leeliselisi aineid, näiteks äädikat, sinepit, soola, suhkrut või sidrunimahla.

Pliidi osade puhastamine

• Restid, põletikatted ja põletid saab puhastamise ajaks ära võtta.
• Puhastage neid käsitsi sooja vee ja mitteabrasiivse puhastusvahendiga eemaldades köik toidujäägid ja kontrollides, et ükski põletiavadest ei oleks ummistunud.
• Loputage ja kuivatage.
• Pange põletid ja põletikatted õigesti oma vastavatesse kohtadesse tagasi.
• Restide tagasipanemisel jälgige, et toidunõu toetumisala oleks põletiga samal joonel.
• Elektriliste süüteküünalde ja turvaseadmega varustatud mudelid nõuavad korrektse töötamise tagamiseks kühänla otsa põhjalikku puhastamist. Kontrollige neid elemente sageli ja puhastage neid vajadusel niiske lapiga. Kinni kõrbenud toit tuleb hambaorgi või nõelaga eemaldada.

! Elektrilise süüteseadme kahjustamise vältimiseks ärge kasutage seda ajal, kui põletid ei asu oma kohal.

! Pliidiraua pinna puhastamiseks ei ole vaja tugireste eemaldada. Tänu tugisüsteemile lihtsalt töstke ja hoidke tugiresti üleval või keerake seda nii, et toetub tagumisele tugipinnale.

Ärge asetage tuliseid reste klaaskattele (kui on olemas), muidu võib see kahjustada klaasi peal olevaid kummikorke.

Leegihajutajate hooldus

Aja jooksul võivad leegihajutid ummistuda või neid on raske pöörata. Sel juhul vahetage need välja.

! Seda võib teha tootja poolt volitatud kvalifitseeritud tehnik.

Veaotsing

Võib juhtuda, et seade ei tööta korralikult või ei tööta üldse. Enne hoolduskeskusesse pöördumist toimige vastavalt allpool toodud juhistele. Esmalt veenduge, et gaasi- või elektritoide ei ole katkenud ja kontrollige, kas gaasiventiilid on lahti.

Põleti ei sütti või leek ei ole ühtlaselt ümber põleti.

Kontrollige, kas:

• põletite gaasiavad on ummistunud
• köik põleti liikuvad osad on õigesti paigaldatud
• seadme lähedal on tuuletömme

Leek kustub (ohutusseadisega varustatud mudelid)

Kontrollige, kas

• vajutasite nupu lõpuni alla
- hoidsite nuppu piisavalt kaua all, et aktiveerida ohutusseadis
- gaasiavad ei ole ummistunud ohutusseadisele vastava ala juures

Põleti kustub minimaalse taseme asendis

Kontrollige, kas

• gaasiavad ei ole ummistunud
- seadme lähedal on tuuletõmme
- minimaalse taseme seadistus on õigesti reguleeritud

Keedunōu on ebastabiilne

Kontrollige, kas

• keedunõu põhi on täiesti tasane
• keedunõu on põleti keskel
• keedunõu rest on õiges asendis

LT

Montavimas

• Ōhu juurdevoolu reguleerimine põletitesse Ei ole vaja reguleerida.
