Gaminio tipas	Įmontuojama dujinė kaitlentė
Modelis	PKLL 751 T/IX/HA EE
Prekės ženklas	Hotpoint Ariston
Medžiaga	Nerūdijantis plienas
Degiklių skaičius	4 (Triple Crown, Rapid, Semi Rapid, Auxiliary)
Degiklio galia (maks.)	Triple Crown: 3.50 kW, Rapid: 2.70 kW, Semi Rapid: 1.75 kW, Auxiliary: 1.05 kW
Uždegimo sistema	Automatinis uždegimas su saugos įtaisu (termopora)
Palaikomi dujų tipai	Gamtinės dujos (G20) ir SND (G30/G31)
Maitinimas	220-240 V AC, 50/60 Hz
Montavimas	Įmontuojamas, 3 klasės prietaisas
Valdymo rankenėlės	5 atskiros galios lygiai kiekvienam degikliui
Saugos funkcijos	Liepsnos gedimo saugos įtaisas, vaikų užraktas (jei taikoma)
Valymas	Nuimami degiklių dangteliai, grotelės ir degiklių galvutės; valyti šiltu vandeniu ir neutraliu plovikliu
Vėdinimo reikalavimai	Patalpa turi turėti oro ištraukimo sistemą ir tinkamą oro cirkuliaciją
Dujų prijungimas	1/2 dujų cilindrinis išorinis sriegis; standus vamzdis arba lanksti žarna
Puodų atramos medžiaga	Emaliuotas plienas
Garantija	Pagal gamintojo sąlygas

Dažnai užduodami klausimai - PKLL 751 T/IX/HA EE Hotpoint Ariston

Kodėl degiklis neužsidega?

Patikrinkite, ar dujų tiekimas įjungtas, degiklio angos švarios, uždegimo žvakė sausa. Taip pat įsitikinkite, kad rankenėlė paspausta iki galo ir palaikoma 2-3 sekundes po uždegimo.

Ką daryti, jei liepsna netolygi?

Išvalykite degiklio angas dantų krapštuku ar adata. Įsitikinkite, kad visos degiklio dalys teisingai sumontuotos ir šalia kaitlentės nėra skersvėjų.

Kaip sureguliuoti mažiausią liepsnos nustatymą?

Nuimkite rankenėlę ir sukite reguliavimo varžtą šalia čiaupo kaiščio, kol liepsna taps maža, bet stabili. SND atveju priveržkite varžtą iki galo. Visada išbandykite kelis kartus perjungdami nuo maksimumo iki minimumo.

Ar galiu naudoti kaitlentę su išoriniu laikmačiu?

Ne, prietaisas nėra skirtas valdyti išoriniu laikmačiu ar atskira nuotolinio valdymo sistema dėl saugumo priežasčių.

Kaip valyti kaitlentės paviršių?

Naudokite šiltą vandenį ir neutralų ploviklį. Nerūdijančiam plienui naudokite minkštą šluostę ir specialų nerūdijančio plieno valiklį. Venkite abrazyvinių kempinių ar chloro produktų.

Kokius indus turėčiau naudoti?

Naudokite plokščiadugnius indus su dangčiais. Įsitikinkite, kad puodo skersmuo atitinka degiklį: Triple Crown/Rapid: 24-26 cm, Semi Rapid: 16-20 cm, Auxiliary: 10-14 cm.

Kodėl liepsna užgęsta, kai atleidžiu rankenėlę?

Saugos įtaisas (termopora) gali būti neįšilęs pakankamai. Paspauskite rankenėlę iki galo ir palaikykite 2-3 sekundes po uždegimo. Jei problema išlieka, išvalykite termoporos sritį.

Kaip perjungti kaitlentę prie kitų dujų tipo?

Pakeiskite degiklių purkštukus naujam dujų tipui naudodami 7 mm lizdinį raktą. Sureguliuokite mažiausią liepsnos nustatymą naudodami aplinkkelio varžtą. Pakeiskite techninių duomenų lipduką.

Ką daryti, jei dujų čiaupas yra standus?

Neverskite. Susisiekite su kvalifikuotu techniku, įgaliotu gamintojo, kad prireikus pakeistų čiaupą.

Ar saugu palikti kaitlentę be priežiūros?

Ne, neprižiūrimas gaminimas su riebalais ar aliejumi gali sukelti gaisrą. Niekada nepalikite kaitlentės gaminant. Kilus gaisrui, išjunkite prietaisą ir uždenkite liepsną dangčiu ar gaisro gesinimo antklode.

NAUDOJIMO INSTRUKCIJA PKLL 751 T/IX/HA EE Hotpoint Ariston

Naudojimo instrukcijos

HOB

Turinys

Naudojimo instrukcijos,1

lspèjimai,4

Pagalba,7

Prietaiso aprašymas,8

Montavimas,30

ljungimas ir naudojimas,34

Atsargumo priemonės ir patarimai,34

Techninė priežiūra,35

Gedimų šalinimas,35

LV

Latviešu valoda

Lietošanas instrukcija

PLITS VIRSMA

Cuprins

Lietošanas instrukcija,1

Bridinājumi,5

Palīdzība,7

Ierīces apraksts,9

Ierīkošana,36

I SPÉJIMAS! Prietaisas ir jo pasiekiamos dalys naudojant jkaista. Būkite atsargūs, neprisilieskite prie įkaitusių prietaiso dalių. Jaunesni nei 8 metų vaikai gali būti prileidžiami prie prietaiso tik jei juos prižiūri suaugusieji. Vyresni nei 8 metų vaikai ir asmenys, turintys fizinių, jutimo ar psichinių sutrikimų arba nepakankamai žinių ar patirties, šiuo prietaisu gali naudotis tik tuomet, jei jie prižiūrimi arba instruktuojami, kaip saugiai naudoti prietaisą, ir supranta kylančias grėsmes. Vaikams turi būti draudžiama žaisti su prietaisu. Neprižiūrimi vaikai taip pat negali valyti prietaiso ar atlikti jo priežiūros darbų.

|SPĖJIMAS! Ant ijungtos viryklės palikti indai su riebalais ar aliejumi gali sukelti gaisrą. NIEKADA nebandykite liepsnos gesinti vandeniu – išjunkite prietaisą ir kuo nors uždenkite liepsną, pavyzdžiui, dangčiu arba priešgaisriniu apklotu.

IŠPĚJIMAS! Gaisro pavojus – ant viryklės nelaikykite jokių daiktų.

Niekuomet nevalykite prietaiso gariniais ar slėginiais valikliais.

Prieš atidarydami gaubtą nuo jo nuvalykite skysčius. Neuždenkite stiklinio dangčio (jei sumontuotas), kol neatvėso dujiniai degikliai arba elektrinė kaitlentė.

Prietaisas nevaldomas išoriniu laikmačiu arba atskira nuotoline valdymo sistema.

ATSARGIAI! Netinkamų viryklės apsaugų naudojimas gali sukelti nelaimingą atsitikimą.

LV

Brīdinājumi

• tipas anomalija
• prietaiso modelis (Mod.)
• Serijos numeris (S/N)
  Šią informaciją rasite duomenų plokštelėje, kuri yra ant prietaiso ir (arba) pakuotės.

LV

Palīdzība

Paziņojums:

1. GAMINIMO INDO laikančiosios grotelės
2. DUJU DEGIKLIAI
3. DUJINIŲ DEGIKLIŲ valdymo rankenėlės
4. DUJINIŲ DEGIKLIŲ uždegimo funkcija

5. SAUGOS [TAISAI

6. DUJINIAI DEGIKLIAI skiriasi dydžiu ir galia. Naudokite tokio skersmens gaminimo indus, kurie geriausiai tinka tam tikram degikliui.

7. DUJINIŲ DEGIKLIŲ valdymo rankenėlės liepsnai reguliuoti.
8. DUJINIO DEGIKLIO UŽDEGIMO FUNKCIJA suteikia galimybę automatiškai uždegti tam tikrą degiklj.
9. APSAUGINIS [TAISAS sustabdo duju srautą, jei liepsna netyčia użgęsta.

! Prieš naudodami savo naujaji prietaisa, atidžiai perskaitykite šias instrukcijas. Jose pateikiama svarbi informacija, susijusi su saugiu prietaiso montavimu ir naudojimu.
! Prašome išsaugoti šias instrukcijas ateičiai. Perduokite jas galimiems naujiems prietaiso savininkams.

Padètis

! Pakavimo medžiagą laikykite vaikams neprieinamoje vietoje. Ji gali kelti užspringimo arba uždusimo pavojų (žr. „Atsargumo priemonės ir patarimai“).
! Prietaisą turi montuoti specialistas pagal pateiktas instrukcijas. Netinkamai sumontuotas prietaisas gali pakenkti žmonėms ir gyvūnams arba sugadinti turtą.
! Šis jrenginys gali būti montuojamas ir naudojamas tik nuolat védinamose patalpose pagal šalyje galiojančias taisykles. Būtina laikytis šių reikalavimų:
- Patalpoje turi būti jrengta oro ištraukimo sistema, kad ištrauktų visas degimo medžiagas. Tai gali būti gartraukis arba elektrinis ventiliatorius, automatiškai jsijungiantis kaskart, kai ijungiamas prietaisas.

Kamine arba išmelamojoje atšakoje
(UK maisto gaminimo prelaisams)

Tiesiai i isore

- Patalpoje taip pat turi būti užtikrinta oro cirkuliacija, nes oro reikia normaliam degimo procesui. Oro srautas turi būti ne mažesnis kaip 2 ŋval. prietaiso galios vienetui (kW).

Oro cirkuliacijos sistema gali imti orą tiesiogiai iš lauko, jrengus vamzdį, kurio vidinis pjūvis ne mažesnis kaip 100 cm²; vamzdžio anga negali būti blokuojama.

Sistema taip pat gali tiekti ora, kurio reikia degimo procesui, netiesiogiai, t. y. iš gretimų patalpų, kuriose įrengti oro cirkuliacijos vamzdžiai, kaip aprašyta pirmiau. Tačiau tai neturi būti bendri kambariai, miegamieji arba patalpos, kuriose gali kilti gaisro pavojus.

• Intensyvus ir ilgalaikis naudojimas gali tekti papildomai ventiliacija, pavyzdžiui, atveriančių langą arba ventiliacijos veiksmingesnę, labiau padidinti mechaninį siurbimo galią, jei ji jau yra.
• Suskystintosios dujos nuséda ant grindu, nes yra sunkesnés už orą. Todél patalpos, kuriose yra SND balionų, taip pat turi būti su ventiliacijos angomis, kad atsiradus nuotėkiui dujos išeitų. SND balionai (pilni ar iš dalies pripildyti) negali būti montuojami ar laikomi patalpose arba saugyklose, kurios yra po žeme (pvz., rūsyje). Patartina patalpoje palikti tik naudojamą balioną. Balionas turi būti pastatytas taip, kad nebūtų veikiamas šilumą skleidžiančių šaltinių (krosnių, židinių, viryklių ir kt.), galinčių pakelti jo temperatūrą daugiau nei iki 50 °C.

Prietaiso jrengimas

Irengiant kaitlente, būtina imtis šiu atsargumo priemoniu:

• Virtuvės spintelės, esančios greta kaitlentės ir pakabintos virš jos, turi būti bent 200 mm nuo kaitlentės krašto (žr. pav.).
• Gartraukiai turi būti montuojami pagal atitinkamas instrukcijas ir ne arčiau kaip 650 mm nuo kaitlentės.
• Sienines spinteles, besiribojančias su gartraukiu, kabinkite bent 420 mm virš kaitlentės (žr. pav.).

Jei kaitlentė sumontuota po sienine spintele, šioji turi būti bent 700 mm virš kaitlentės.

- Montavimo ertmės matmenys turi atitikti nurodytuosius paveikslėlyje. Pateikiami tvirtinimo kabliai, kad kaitlentę būtų galima pritvirtinti prie paviršiaus plokštumu, kurios yra 20–40 mm storio. Siekiant saugiai pritvirtinti kaitlentę, rekomenduojama naudoti visus tam skirtus kablius.

Prieš montavimą nuimkite nuo kaitlentės groteles bei degiklius ir, nepažeisdami temperatūros jutiklių ir uždegimo sistemos elementų, įrenginį apverskite.

Panaudokite sandariklius, kurie yra prie kaitlentės išorinių kraštų, kad nepatektų oras, garai ar vanduo (žr. paveikslą). Norint juos tinkamai panaudoti, reikia patikrinti, ar paviršiai, kurie turi būti užsandarinti, yra švarūs, sausi ir ant jų nėra riebalų ar aliejaus.

Kablio tvirtinimo schema

Kablio tvirtinimo padėtis viršuje Kablio tvirtinimo padėtis viršuje Aukštis – 20 mm Aukštis – 30 mm

Priekinis

Kablio tvirtinimo padėtis viršuje Užpakalinis Aukštis – 40 mm

! Naudokite kablius, esančius priedų pakete.

- Jei kaitlentė įrengiama ne virš įmontuotosios orkaitės, kaip izoliacija turi būti montuojama medinė plokštė. Ši plokštė turi būti dedama ne mažiau kaip 20 mm nuo kaitlentės apatinės dalies.

Védinimas

Siekiant užtikrinti tinkamą vėdinimą, spintelės užpakalinė plokštė turi būti pašalinta. Patartina orkaitę įrengti taip, kad ji remtųsi į dvi medžio juosteles arba būtų ant visiškai lygaus paviršiaus su bent 560 x 45 mm anga (žr. schemas).

Kai viryklė sumontuota virš orkaitės be dirbtinės ventiliacijos aušinimo sistemos, spintelėje reikia užtikrinti tinkamą ventiliaciją įrengiant angas, pro kurias galėtu pratekėti oras (žr. paveikslą).

Elektros jungtys

Kaitlentės su trijų polių maitinimo kabeliu skirtos naudoti esant duomenų plokštelėje (ji yra ant apatinės prietaiso dalies) nurodytai kintamajai srovei ir įtampai bei dažniui. Kabelio jžeminimo laidas yra su žalia ir geltona danga. Jei prietaisas turi būti montuojamas virš įmontuotosios elektrinės orkaitės, kaitlentės ir orkaitės elektros jungtys turi būti atskiros ir dėl elektros saugos, ir dėl to, kad orkaitę būtų lengviau ištraukti.

Maitinimo laido prijungimas prie maitinimo šaltinio

Irenkite standartinį kištuka, atitinkantį apkrova, nurodyta duomenų plokštelėje. Prietaisas prie maitinimo šaltinio turi būti jungiamas tiesiogiai, naudojant tarp prietaiso ir maitinimo šaltinio sumontuotą daugiapolį grandinės pertraukiklij, kurio kontakto anga ne mažesnė kaip 3 mm. Grandinės pertraukiklis turi būti tinkamas nurodytai įtampai ir atitikti šiuolaikinius elektros reikalavimus (ižeminimo laidas neturi būti su grandinės pertraukikliu). Maitinimo kabelis neturi liestis su paviršiais, kurių temperatūra didesnė nei 50 °C.

! Montuotojas turi užtikrinti, kad būtu įrengta tinkama elektros jungtis ir kad ji atitiktų saugos reikalavimus.

Prieš jungdami prietaisą prie maitinimo šaltinio įsitikinkite, kad:

• prietaisas jžemintas, o kištukas atitinka reikalavimus.
• lizdas gali atlaikyti didžiausią prietaiso galią, nurodytą duomenų plokštelėje.
• įtampa atitinka duomenų plokštelėje nurodyto įtampos diapazono ribas.
• lizdas tinkamas prietaiso kištukui. Jei lizdas netinka kištukui, paprašykite, kad kvalifikuotas meistras jį pakeistų. Nenaudokite ilgintuvų ar šakotuvų.

! Sumontavus prietaisą reikia įsitikinti, kad maitinimo laidas ir elektros lizdas lengvai prieinami.
! Laidas negali būti sulenktas ar suspaustas.
! Laidą reikia reguliariai tikrinti, jį gali keisti tik kvalifikuotas meistras (žr. „Pagalba“).
! Gamintojas neprisiima atsakomybės, jei nesilaikoma šių saugos nurodymų.

Dujų prijungimas

Prietaisas turi būti jungiamas prie pagrindinės duju tiekimo jungties arba duju baliono laikantis šiuo metu šalyje galiojančių reikalavimų. Prieš jungdami įsitikinkite, kad viryklė yra suderinama su duju tiekimo jungtimi, kurią norite naudoti. Jei ji nesuderinama, laikykitės instrukcijų, nurodytų punkte „Pritaikymas prie įvairių tipų duju“.

Naudojant suskystintąsias dujas iš baliono, reikia sumontuoti slėgio reguliatorių, atitinkanti šalyje galiojančius reikalavimus.

! Patikrinkite, ar duju tiekimo slėgis atitinka reikšmes, nurodytas 1 lentelėje ("Degiklių ir antgalių specifikacijos"). Taip užtikrinsite, kad prietaisas veiktų saugiai ir ilgai, o energija būtu naudojama veiksmingai.

Dèmesio! Prieš ryši, pašalinti iš angos dangtelj už transplantato vamzdžių duju viryklės transporto

Jungtis su kietu vamzdžiu (vario arba plieno)

! Jungtis su duju sistema turi būti jrengta taip, kad prietaiso padėtis jokiu atveju nebūty netinkama.

Prietaiso tiekimo mazge yra reguliuojamoji L formos jungtis. Siekiant išvengti nuotėkio, ji prijungta su tarpikliu. Kiekvienąkart, kai sukama vamzdžio jungtis, tarpiklis (sandariklis, pateiktas su prietaisu) turi būti keičiamas. Duju tiekimo vamzdžio jungtis yra srieginė 1/2 duju cilindrinė kištukinė jungtis.

Lanksčių plieninių vamzdžių be jungčių prijungimas prie srieginės jungties

Dujų tiekimo vamzdžio jungtis yra srieginė 1/2 dujų cilindrinė kištukinė jungtis. Šie vamzdžiai turi būti sumontuoti taip, kad niekada nebūtų ilgesni nei 2000 mm, kai visiškai ištiesti. Kai sujungiate, įsitikinkite, kad lankstus metalo vamzdis neliečia jokių judančių dalių ir nėra suspaustas.

! Naudokite tik vamzdžius ir sandariklius, kurie atitinka šalyje galiojančius reikalavimus.

Jungties tvirtumo patikrinimas

! Kai montavimo procesas baigtas, muilo tirpalu patikrinkite, ar vamzdžiai sujungti sandariai. Niekada nenaudokite ugnies.

Pritaikymas skirtingų tipų dujoms

Pritaikant kaitlentę ne numatyto, o kitokio tipo (nurodyto specialioje plokštelėje prie viryklės pagrindo arba ant pakuotės) dujoms, reikia pakeisti degiklio antigalius:

1. Nuimkite kaitlentės tinklelj ir nustumkite degiklius nuo lizdu.
2. 7 mm veržliarakčiu atsukite antgalius ir pakeiskite juos antgaliais, kurie tinka naujo tipo dujoms (žr. 1 lentelę „Degiklių ir antgalių charakteristikos“).
3. Surinkite visas išimtas dalis atvirkštine tvarka.
4. Užbaigę šią procedūrą, senajį lipduką pakeiskite nauju, kuriame nurodoma, jog naudojamos naujo tipo dujos. Lipduką galite gauti bet kuriame mūsų priežiūros centre.

LT

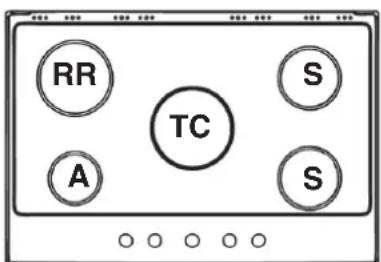

Keitimas Triple žiedas degiklio purkštukų

1. Nuimkite kaitlentės tinklelį ir nustumkite degiklius nuo lizdų. Degiklis susideda iš dviejų atskirų dalių (žr. nuotraukas).
2. 7 mm veržliarakčiu atsukite antgalius ir pakeiskite juos antgaliais, kurie tinka naujo tipo dujoms (žr. 1 lentele „Degiklių ir antgalių charakteristikos“). Du purkštukai turi tą pačią skylės diametras.
3. Surinkite visas išimtas dalis atvirkštine tvarka.

- Mažiausios degiklių nuostatos nustatymas:

1. Vožtuvą pasukite i mažiausios liepsnos padėti;

1. Išimkite rankenėle ir vožtuvo kaištyje arba šalia jo esanti nustatymo varžta sureguliuokite taip, kad liepsna būtų nedidelė ir stabili

2. Sureguliavę mażausią liepsną patikrinkite, ar ji neużgęsta reguliatoriaus rankenėłę kelis kartus greitai pasukant nuo mażausios liepsnos padėties iki didżausios ir atgal.

3. Kai kuriuose prietaisuose naudojamas apsauginis įtaisas (temperatūros jutiklis). Jei prietaisas neveikia, kai nustatytas mažiausias liepsnos lygis, reguliavimo varžtu padidinkite liepsną.
4. Baigę reguliavimą, apylankose pakeiskite sandariklj naudodami sandarinimo vašką arba analogišką priemonę.

! Jei prietaisas prijungtas prie suskystintuju duju šaltinio, nustatymo varžtas turi būti priveržiamas kuo tvirčiau.

! Užbaigę šią procedūrą senajį lipduką pakeiskite nauju, kuriame nurodoma, jog naudojamos naujo tipo dujos. Lipdukų galite gauti bet kuriame mūsų priežiūros centre.

! Jei darbinis duju slėgis skiriasi nuo rekomenduojamo (ar šiek tiek kinta), siekiant atitikti šalyje galiojančius reikalavimus tiekimo vamzdyje reikia sumontuoti tinkamą slėgio reguliatorių.

LENTELĖ
Elektros jungtys	žr. lentelę
ECODESIGNŠi įranga atitinka ES direktyva Nr. 66/2014, integruojanti direktyvą 2009/125/ES.Reglamentas EN 30-2-1

Degiklio ir purkštukų specifikacijos

1 lentelė				Suskystintosios dujos				Gamtinės dujos (G20)
Degiklis	Skersmuo (mm)	Šilumos energijos šaltinis kW (pcs*)		Apylanka 1/100 (mm)	Antgalis 1/100 (mm) ***	Srautas* g/val.		Antgalis 1/100 (mm)	Srautas* l/val.
		Nomin.	Reduk.
Sumažintas greitai (RR)	100	2.70	0.80	39	80	196	193	122(H3)	257
Pusiau greitas (S)	75	1.75	0.45	28	64	127	125	96(Z)	167
Papildomas (A)	55	1.05	0.45	28	50	76	75	79(6)	100
Triple žiedas (TC)	130	3.50	1.65	61	65x2	247	243	103x2	324
Tiekimo slėgis	Nominalus (mbar)Mažiausias (mbar)Didžiausias (mbar)					302035		201725

* Esant 15 °C ir 1013,25 mbar – sausosios dujos
** Propanas (G31) PCS = 50,37 MJ/kg
*** Butanas (G30) PCS = 49,47 MJ/kg
Gamtinês dujos (G20) PCS = 37,78 MJ/m

3

Modelis	Dujų skyrius Elektros skyrius
	Klasė Nominali galia (kW) ħtampa ir dažnis		Galia (W)
PKLL 751 T/IX/HA EE	II2H3B/P	10,75 (782 g/h-G30) (768 g/h-G31)	220-240V~ 50/60Hz	0,6

(1) Vertès g/h nurodo srauto dydì su suskystintosiomis dujomis (butanu, propanu).

ljungimas ir naudojimas

! Atitinkamo duju degiklio padëtis parodyta ant kiekvienos rankenëlës.

Dujinėse viryklėse yra sumontuotas išmanus galios reguliavimo įtaisas, kuriuo galima tiksliai nustatyti liespną 5 skirtingiems galios lygiams. Dėka šios sistemos, dujinės viryklės taip pat gali užtikrinti tokius pačius maisto ruošimo rezultatus pagal kiekvieną receptą, nes optimalus galios lygis pageidaujamam maisto ruošimo tipui gali būti nustatytas lengvesniu ir tikslesniu būdu.

Dujų degikliai

Kiekvienas degiklis gali būti sureguliuotas pagal vieną iš šių nuostatu, naudojant atitinkamą rankenėlę:

• Išjungta

Didžiausia

Mažiausia

Norėdami uždegti vieną iš degiklių, laikykite uždegtą degtuką arba žiebtuvėlį šalia degiklio, o tuo pačiu paspauskite ir pasukite atitinkamą rankeną prieš laikrodžio rodyklę iki mažiausio nustatymo.

Kadangi degiklyje yra sumontuotas saugos įtaisas, rankeną reikėtų spausti vidutiniškai apie 2-3 sekundes, kad automatinis įtaisas laikytų liepsną uždegtą ir įkaistų.

Naudodami modelius su uždegimo mygtuku, uždekite pageidaujamą degiklj spausdami atitinkamą rankeną kiek jmanoma toliau ir pasukdami ją prieš laikrodžio rodyklę iki didžiausio nustatymo.

! Jei liepsna netyčia užgestų, išjunkite degiklį ir prieš degdami pakartotinai palaukite bent 1 minutę.

Norėdami išjungti degiklį, sukite rankenėlę iki galo pagal laikrodžio rodyklę (kol pasieks • padėtį).

Išmanus liepsnos reguliavimas

Pasirinktas degiklis rankena gali būti nustatytas 5 skirtingiems galios lygiams.

Norėdami perjungti iš vieno lygio į kita, paprasčiausiai pasukite rankeną pageidaujamo galios lygio link.

Spragtelėjimas informuoja apie perjungimą iš vieno galios lygio į kitą. Pasirinktas galios

lygis rodomas atitinkamu simboliu ( simboliais), o viryklése su monitoriumi –

jsijungiančiais LED (5 = didžiausia galia; 1 = mažiausia galia). Sistema užtikrina tikslų liepsnos nustatymą ir vienodus maisto ruošimo rezultatus, nes lengviau pasirinkti pageidaujamą galios lygį.

Praktinis patarimas dėl degiklių naudojimo

Kad degikliai veiktų efektyviai:

• Naudokite kiekvienam degikliui tinkamą gaminimo indą (žr. lentelę), kad liepsna nesklistų plačiau indo dugno.
• Visada naudokite gaminimo indus su plokščiu pagrindu ir dangčiu.
• Kai indo turinys pasiekia virimo temperatūrą, pasukite rankenėlę iki mažiausios nuostatos.

Degiklis	∅ Gaminimo indo skersmuo (cm)
Sumažintas greitai (RR)	24 - 26
Pusiau greitas (S)	16 - 20
Papildomas (A)	10 - 14
Triple žiedas (TC)	24 - 26

Norėdami išsiaiškinti degiklio tipą, žiūrėkite schemas skyriuje „Degiklių ir antgalių specifikacijos“.

• Maksimaliam stabilumui užtikrinti jsitikinkite, kad kepimo indų laikikliai pastatyti teisingai ir kiekvienas indas yra degiklio viduryje.
• Isitikinkite, kad kepimo indų rankenos yra lygiagrečiai su vienu iš indų laikiklio atraminių užtvarų.
• Kepimo indų rankenos turi būti tokioje padėtyje, kad neprasikištų pro kepimo plokštumos priekį.

Skirtingą keptuvių stabilumą dažnai nulemia pati keptuvė (arba jos padėtis naudojimo metu). Gerai subalansuotos keptuvės, plokščiu dugnu, padėtos tiesiai virš degiklio, o rankenėlės sulygintos su vienu iš grotelių strypų, be abejo, užtikrina

didžiausią stabiluma.

Atsargumo priemonės ir patarimai

! Prietaisas sukurtas ir pagamintas laikantis tarptautinių saugos standartų. Šie įspėjimai pateikiami saugos sumetimais, juos reikia atidžiai perskaityti.

Bendroji sauga

• Tai 3 klasės įmontuojamoji įranga.

• Dujiniams prietaisams, kad normaliai dirbtų, reikia reguliarios oro apykaitos. Montuodami kaitlentę, laikykitės instrukciju, pateiktų dalyje apie prietaisų padėti.
• Nurodymai galioja tik šalyse, kurių simboliai pateikti instrukcijoje ir serijos numerio plokštelėje.
• Prietaisas naudotinas namuose, jis neskirtas pramoninei ar komercinei panaudai.
• Prietaiso negalima jrengti lauke, net ir dengtose vietose. Labai pavojinga prietaisą palikti lietuje ir audroje.
• Nelieskite prietaiso, jei esate basi arba jūsų rankos ir kojos drėgnos ar šlapios.
• Prietaisas turi būti naudojamas tik maistui gaminti pagal čia pateikiamas instrukcijas, juo gali naudotis tik suaugusieji. Kitoks prietaiso naudojimas (pvz., kambaruii šildyti) laikomas netinkamu ir yra pavojingas. Gamintojas negali būti laikomas atsakingu už žala, kilusią dėl netinkamo, netaisyklingo ar neprotingo prietaiso naudojimo.
• Angos, naudojamos šilumai paskirstyti ir ventiliacijai, niekuomet negali būti uždengtos.
• Visada įsitikinkite, kad nenaudojamo prietaiso rankenėlės yra •/o padėtyje.
• Išjungdami prietaisą iš maitinimo lizdo, visuomet traukite už kištuko, ne už laido.
• Niekuomet nedirbkite valymo ar priežiūros darbų neatjungę prietaiso nuo maitinimo šaltinio.
• Jei prietaisas sugestų, jokiu būdu nebandykite jo remontuoti patys. Remonto darbus atliekant ne specialistams, kyla sužalojimų arba dar didesnių prietaiso gedimų pavojus. Susisiekite su priežiūros centru (žr. „Pagalba“).
• Neuždenkite stiklinio dangčio (jei sumontuotas), kol neatvėso dujiniai degikliai arba elektrinė kaitlentė.
• Prietaiso neturėtų naudoti ribotų fizinių, jutiminių ar protinių gebėjimų asmenys (įskaitant vaikus), taip pat nepatyrę arba nesusipažinę su gaminių asmenys. Tokius asmenis turėtų prižiūrėti už jų saugą atsakingas asmuo arba jie turėtų gauti nurodymus, kaip naudotis prietaisu.
• Neleiskite vaikams žaisti su prietaisu.
• Naudojamas prietaisas nevaldomas išoriniu laikmačiu arba atskira nuotoline valdymo sistema.

Išmetimas

• Išmesdami pakavimo medžiagas laikykitės vietinių įstatymų dėl pakuočių perdirbimo.
• Pagal Europos Sajungos direktyvą 2012/19/EB dėl elektros ir elektroninės įrangos atliekų reikalaujama, kad buitiniai prietaisai nebūtų išmetami su įprastomis nerūšiuotomis komunalinėmis atliekomis. Seni prietaisai turi būti surenkami atskirai, kad būtų galima pakartotinai naudoti arba perdirbti juose esančias medžiagas ir sumažinti poveikį žmonių sveikatai ir aplinkai. Perbrauktos šiukšliadėžės su ratukais piktograma ant gaminio nurodo, jog privalote pasirūpinti, kad išmetamas prietaisas būtų paimtas atskirai. Dėl informacijos apie tinkamą senų prietaisų išmetimą savininkai turėtų susisiekti su vietine valdžia arba prietaisų pardavėjais.

Aplinkos tausojimas ir saugojimas

• Maistą gaminkite użdengtuose puoduose ir keptuvėse su gerai użdengtais dangčiais, naudodami kuo mažiau vandens. Gaminant maistą inde be dangčio išnaudojama kur kas daugiau energijos.
• Naudokite puodus ir keptuves plokščia apačia.
• Jei gaminate patiekalus, kuriems pagaminti reikia labai ilgo laiko, verta jsigyti garpuodj, jame makstas išvirs dvigubai daugiau ir sutaupys trečdalj energijos.

Techniné priežiūra

Prietaiso išjungimas

Prieš atlikdami bet kokius darbus, prietaisą atjunkite nuo maitinimo šaltinio.

Viryklės paviršiaus valymas

• Visus emaliuotus ir stiklinius paviršius valykite su šiltu vandeniu ir neutraliu plovikliu.
• Ant nerūdijančio plieno paviršių gali atsirasti dėmių dėl kalkingo vandens arba ploviklių, jei jie greit nepašalinami. Bet kokie išsilieję maisto gaminiai (vanduo, padažas, kava ir kt.) turėtų būti nuvalyti prieš jiems sudžiūvant.
• Valymui naudokite šiltą vandenį ir neutralų valiklj, nusausinkite minkštu audiniu arba zomša. Pašalinkite prikepusius nešvarumus su specialiais valikliais, skirtais nerūdijančio plieno paviršiams.
• Nerūdijanti plieną valykite tik su švelniu audiniu arba kempine.
• Nenaudokite braižančių ar èsdinančių produktų, valiklių su chloru ir šveistukų.
  • Nenaudokite valymo garais jrangos.
  • Nenaudokite degių medžiagų.
• Nepalikite ant viryklės tokių rūgštinių ar šarminių medžiagų kaip actas, garstyčios, druska, cukrus ar citrinų sultys.

Viryklės dalių valymas

• Emaliuotus ir stiklinius paviršius valykite tik su švelniu audiniu arba kempine.
• Groteles, degiklio antgalius ir degiklius galima nuimti ir nuvalyti.
• Valykite rankomis, su šiltu vandeniu ir nebraižančiu plovikliu, nuvalykite maisto likučius ir patikrinkite, ar neužsikimšusios degiklių angos.
  • Nuskalaukite ir nudžiovinkite.
• Vél teisingai uždėkite degiklius ir antgalius ant jų korpusų.
• Kai uždedate groteles, įsitikinkite, kad keptuvės padėklo sritis yra išlygiuota su degikliu.
• Modelius su elektriniais degimo kištukais ir apsauginiu įtaisu reikia atidžiai nuvalyti ties kištuko galu, kad jie veiktų tinkamai. Juos dažnai patikrinkite, prireikus nuvalykite drėgnu skudurėliu. Prikepusį maistą reikia pašalinti su dantų krapštuku ar adata.

! Kad nepažeistumėte elektros degimo įtaiso, nenaudokite jo, kai degikliai nėra įstatyti.

! Norint nuvalyti viryklės paviršių nereikia nuimti kaistuvų atramų. Paprasčiausiai trumpam nuimkite ir palaikykite kaistuvų atramas arba sukite jas, kol atsirems į galinę atramą.

LT

Nedėkite karštu grotelių ant stiklinio gaubto (jei naudojamas), nes galite sugadinti ant stiklo esančius guminius kištukus.

Dujų čiaupo priežiūra

Laikui begant čiaupai užsikemša ir juos vis sunkiau atsukti. Tada čiaupus reikia pakeisti.

! Tai turi atlikti kvalifikuotas meistras, turintis gamintojo leidimą.

Gedimų šalinimas

Gali atsitikti, kad prietaisas ims veikti netinkamai arba visai neveiks. Prieš skambindami į priežiūros centra ir prašydami pagalbos patikrinkite, ar ką nors galite padaryti patys. Pirmiausia patikrinkite, ar nėra duju ir elektros tiekimo pertrūkių, ar duju vožtuvai, kuriais jos tiekiamos, yra atviri.

Neužsidega degiklis arba aplink jį nėra liepsnos.

Patikrinkite, ar:

• Neužsikimšusios degiklio duju skylės.
• Visos judančios dalys, kurios sudaro degiklj, sumontuotos tinkamai.
• Prietaiso neveikia stiprios oro srovės.

Modeliuose, turinčiuose saugos įrangą, užgęsta liepsna.

Patikrinkite, ar:

• Iki galo nuspaudète rankenèle.
• Nespaudėte rankenėlės per ilgai ir neaktyvinote saugos įtaiso.
• Dujų angos nėra užblokuotos toje srityje, kur užblokuojamos veikiant saugos įtaisui.

Degiklis nebedega esant mažiausiai nuostatai.

Patikrinkite, ar:

• Neužsikimšusios degiklio duju skylės.
• Prietaiso neveikia stiprios oro srovės.
• Tinkamai sureguliuota minimalaus degimo nuostata.

Gaminimo indai yra nestabilüs.

Patikrinkite, ar:

• Gaminimo indo dugnas visiškai plokščias.
• Gaminimo indas tinkamai padėtas degiklio centre.
- Indą prilaikančios grotelės yra tinkamoje padėtyje.

LV

lerīkošana
