Өнім түрі	Кіріктірілген газ плитасы
Модель	PKLL 751 T/IX/HA EE
Бренд	Hotpoint Ariston
Материал	Тот баспайтын болат
Жанышқылар саны	4 (Үш тәжді, Жылдам, Жартылай жылдам, Қосалқы)
Жанышқы қуаты (ең жоғары)	Үш тәжді: 3.50 кВт, Жылдам: 2.70 кВт, Жартылай жылдам: 1.75 кВт, Қосалқы: 1.05 кВт
Тұтану жүйесі	Қауіпсіздік құрылғысымен (терможұп) автоматты тұтану
Қолданылатын газ түрлері	Табиғи газ (G20) және СҰГ (G30/G31)
Қуат көзі	220-240 В АҚ, 50/60 Гц
Орнату	Кіріктірілген, 3 класс құрылғы
Басқару тұтқалары	Әр жанышқыға 5 дискретті қуат деңгейі
Қауіпсіздік мүмкіндіктері	Жалын сөну қауіпсіздік құрылғысы, балалар құлпы (егер қолжетімді болса)
Тазалау	Алынбалы жанышқы қақпақтары, торлар және жанышқы бастиектері; жылы су және бейтарап жуғыш затпен тазалаңыз
Желдету талаптары	Бөлмеде ауа сору жүйесі және дұрыс ауа айналымы болуы керек
Газ қосылысы	1/2 газ цилиндрлі еркек жіп; қатты құбыр немесе икемді шланг
Қазандық тіреу материалы	Эмальданған болат
Кепілдік	Өндірушінің шарттары бойынша

Жиі қойылатын сұрақтар - PKLL 751 T/IX/HA EE Hotpoint Ariston

Неге жанышқы жанбайды?

Газ берілісінің қосулы екенін, жанышқы тесіктерінің таза екенін және тұтану шамның құрғақ екенін тексеріңіз. Сонымен қатар, тұтқаны толық басып, тұтанғаннан кейін 2-3 секунд ұстап тұрыңыз.

Егер жалын біркелкі болмаса, не істеу керек?

Жанышқы тесіктерін тіс тазалағышпен немесе ине тазалаңыз. Барлық жанышқы бөлшектерінің дұрыс жиналғанын және плита жанында сызба жоқ екенін тексеріңіз.

Ең төменгі жалын реттеуін қалай өзгертуге болады?

Тұтқаны алып, кран түйреуішінің жанындағы реттеу бұрандасын жалын кішкентай бірақ тұрақты болғанша бұраңыз. СҰГ үшін бұранданы толық қатайтыңыз. Әрқашан максималдан минималға бірнеше рет ауыстырып сынап көріңіз.

Плитаны сыртқы таймермен қолдануға бола ма?

Жоқ, құрылғы қауіпсіздік себептері бойынша сыртқы таймер немесе бөлек қашықтан басқару жүйесі арқылы жұмыс істеуге арналмаған.

Плита бетін қалай тазалауға болады?

Жылы су мен бейтарап жуғыш затты қолданыңыз. Тот баспайтын болат үшін жұмсақ шүберек пен арнайы тот баспайтын болат тазалағышын қолданыңыз. Абразивті губкалар немесе хлор негізіндегі өнімдерден аулақ болыңыз.

Қандай ыдысты қолдануым керек?

Қақпағы бар тегіс түпті ыдыстарды қолданыңыз. Табаның диаметрі жанышқыға сәйкес келетініне көз жеткізіңіз: Үш тәжді/Жылдам: 24-26 см, Жартылай жылдам: 16-20 см, Қосалқы: 10-14 см.

Неге тұтқаны босатқанда жалын сөнеді?

Қауіпсіздік құрылғысы (терможұп) жеткілікті қызбаған болуы мүмкін. Тұтқаны толық басып, тұтанғаннан кейін 2-3 секунд ұстаңыз. Егер мәселе шешілмесе, терможұп аймағын тазалаңыз.

Плитаны басқа газ түріне қалай түрлендіруге болады?

7 мм розеткалы кілтті қолданып, жанышқы саптамаларын жаңа газ түріне сәйкес келетіндерімен ауыстырыңыз. Байпас бұрандасын пайдаланып ең төменгі жалын реттеуін реттеңіз. Желімдеу жапсырмасын ауыстырыңыз.

Егер газ краны қатты болса, не істеу керек?

Мәжбүрлемеңіз. Қажет болса, кранды ауыстыру үшін өндіруші уәкілеттік берген білікті техникке хабарласыңыз.

Плитаны қараусыз қалдыру қауіпсіз бе?

Жоқ, май немесе өсімдік майымен қараусыз пісіру өртке әкелуі мүмкін. Пісіру кезінде плитаны ешқашан қараусыз қалдырмаңыз. Өрт жағдайында құрылғыны өшіріп, жалынды қақпақпен немесе өрт көрпесімен жабыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ PKLL 751 T/IX/HA EE Hotpoint Ariston

Пайдалану нускаулығы

ПЛИТА

Мазмуны

Пайдалану нускаулығы,2

Ескертулер,6

Көмек,7

Курылғы сипаттамасы,9

Орнату,50

Косу және пайдалану,54

Сактандырулар мен кецестер,54

Жөндеу және күтім,55

Акаулыктарды жою,56

GB

Warnings

ЕСКЕРТУ: Кұрылғы мен оның қол жететін бөліктері жұмыс кезінде қызуы мүмкін. Қыздыру элементтеріне тимеуге назар аударыңыз. 8-ге толмаған балаларға үздіксіз бақылау болмаса, құрылғыдан аулак ұстау керек. Бұл құрылғыны қауіпсіз түрде қолдану бойынша кеңес не нұсқау берілген және ықтимал қауіп-қатерлерді түсінетін жағдайда, оны 8-ге толған балалар мен дене, сезіну немесе ой қабілеті төмен немесе тәжірибесі мен білімі жеткіліксіз адамдар қолдана алады. Балаларға құрылғымен ойнауға болмайды. Балаларға бақылаусыз құрылғыны тазалауға және орган қызмет көрсетуге болмайды.

ЕСКЕРТУ: Плитада майға тамақ пісірген кезде бақылап тұрмау қауіпті болуы және өрт шығуға әкелуі мүмкін. Өртті ЕШҚАШАН сумен өшіруші болмаңыз, оның орнына құрылғыны өшіріп, жалынды жабыңыз, мысалы қақпакпен немесе өртенбейтін матамен.

ЕСКЕРТУ: Өрт қаупі бар: пісіру беттерінде заттарды сақтамаңыз.

Курылғыда ешкашан бу тазартқышты немесе шансорғышты пайдаланбаңыз.

Какпакты ашпас бұрын ондағы сүйықтықты сүртіп алыңыз. Шыны какпакты (бар болса) газ оттықтары немесе электр плиталар әлі ыстық болған кезде жаппаңыз.

Құрылғы сыртқы таймермен немесе бөлек қашықтан басқару жүйесімен басқарылуға арналмаған.

АБАЙ БОЛЫНЫЗ: сәйкес келмейтін конфоркалардың қорғану құралдарын пайдалану жазатайым оқигаларға себеп болуы мүмкін.

GB

Assistance

Communicating:

• туындаған проблема түрі.
  • курылғының моделі (Мод.).
• сериялық нөмірі (С/н).

Бул акпарат курылғыда орнатылған деректеме кестесінде немесе орамадан табылуы мүмкін.

GB

1 ЫДЫСТАРГА арналған тіреуіш тор
2 ГАЗ КОНФОРКАЛАРЫ
3 ГАЗ КОНФОРКАЛАРЫН реттеу түткасы
4 ГАЗ ЖАНАРФЫЛАРЫН түтандыру оттығы
5 КОРГАНЫС КУРАЛЫ

• ГАЗ КОНФОРКАЛАРЫ ёлшемі мен куатына қарай әртурглі болады. Тамақ пісіру үшін тиісті оттықты ыдыстың диаметріне қарай тандаңыз.
- ОТТЫКТАРДЫ баскару туткалары жалынның өлшемін реттейді.
• ГАЗ ОТТЫФЫНЫН ТУТАТУ КУРАЛЫ белгілі бір оттықты автоматты түрде жандыруға мүмкіндік береді.
- КАУІПСІЗДІК КУРЫЛГЫСЫ жалын байкаусыз өшірілсе, газ ағынын токтатады.

! Жаңа құрылғыны іске қоспас бұрын нұсқаулық қітапшасын мұқият оқып шығыңыз. Мұнда құрылғыны қауіпсіз қолдану, орнату және оны қүту туралы маңызды ақпараттар қамтылған.
! Келешекте аныктама ретінде қарау үшін пайдалану нұсқаулығын сақтап қойыңыз. Оны құрылғының кез келген жаңа иесіне беріңіз.

Орналастыру

! Орау материалдарын балалардың қолы жетпейтін жерде сақтаңыз.
Тыныс тарылу немесе түншығып қалу қаупін туғызуы мүмкін ("Сақтандырулар мен кеңестер" бөлімін қараңыз).
! Kıрылғыны нүсқауларға сәйкес арнайы біліктілігі бар маман орнатуға тиіс. Құрылғы дұрыс орнатылмаған жағдайда, адамдар мен жануарлар өміріне қауіп төндіруі немесе мүлікті зақымдауы мүмкін.
! Бул курылғы ағымдағы үлттық ережелерге сәйкес тұрақты желдетілген бөлмелерде ғана орнатылуы және пайдаланылуы тиіс. Келесі талаптар сақталуы тиіс:
- Бөлме кез келген түтіндерді айдап шығарып жіберетін ауаны тартып алу жүйесімен жабдықталуы тиіс. Ол құрылғы қосылған кезде автоматты түрде қосылатын электр желдеткіштен немесе қалқадан тұруы мүмкін.

- Жану процесі қалыпты түрде өтуі үшін ауа керек болғандықтан бөлмеде тиісті ауа айналымы болуы керек. Ауаның ағымы орнатылған куаттың әр кВт бірлігіне 2 м/сағ мәнінен аз болмауы тиіс.

Ауа айналымы жүйесіне, ішкі диаметрі кем дегенде 100 см² болатын түтік арқылы ауаны тікелей даладан алуына болады; тесігі кез келген бөгетпен бітеліп қалуға бейім болмауы тиіс.

Сондай-ак, жүйе жануға қажетті ауаны жанама жолмен қамтамасыз ете алады, ягни жоғарыда сипатталған ауа айналымы түтіктерімен жабдықталған жапсарлас бөлмелерден. Дегенмен, бүл бөлмелер ортақ бөлме, жататын бөлме немесе өрт қаупі бар бөлмелер болмауы тиіс.

• Құрылғыны қарқындды және ұзақ пайдалану үшін қосымша желдету қажет болуы мүмкін, мысалы, терезені ашу немесе тиімділігі көбірек әдіспен – механикалық ауа кіргізу жүйесінің (бар болса) куатын арттыру арқылы.
• Сығылған газ ауадан ауыр болғандықтан еденге түседі. Сондықтан, сығылған газ баллондары тұратын бөлмелер газдың шығуы жағдайында, ол бөлмеден шығып кетуі үшін вентиляциялық тесіктермен жабдықталуы тиіс. Сол себепті, сығылған газ баллондары, жартылай немесе толық болса да, жер деңгейінен төмен бөлмелерде не сақтау аумактарында (төле және т.б.) орнатылмауы немесе сақталмауы тиіс. Тек пайдаланылуда болған баллонды, оны 50°C-тан

жоғары температураға дейін ысытыпін жіберуі мүмкін сыртқы қайнар көздері (пештер, каминдер және т.б.) шығаратын қызудан аулақ орналастырып, сақтаған абзал.

Курылғыны орнату

Плитаны орнаткан кезде төмендегі сақтық шаралар орындалуы тиіс:

• Крылғы маңында түрган және плитаның үстінгі жағына карағанда биік ас үйі шкафтары плитаның шетінен кем дегенде 200 мм-ге алыс орналасуы тиіс.
• Калқалар тиісті орнату нұсқаулықтарына сәйкес және плитадан кем дегенде 650 мм ара қашықтықта орнатылуы тиіс (суретті қараңыз).
• Калканың маңында тұратын қабырғаға ілінетін шкафтар плитадан кем дегенде 420 мм біктікте орналастырылуы тиіс (суретті караңыз).

Плита қабырғаға ілінетін шкафтың астында орнатылатын болса, сол шкаф плитадан кем дегенде 700 мм ара қашықтықта орналасуы тиіс.

- Орнату күысы суретте көрсетілген өлшемдерге не болуы тиіс. Устінің қалындығы 20 мен 40 мм арасындағы шкафтарға плитаны орнатуға мүмкіндік беретін бекіту ілмектері қамтамасыз етілген. Плита шкаф үстіне мыктап бекітілгеніне кез жеткізу үшін барлық ілмектерді пайдалану керек.

Орнатпас бурын плитадан торлар мен оттыктарды шығарып алып, оны аударыңыз. Терможұптар мен түтандырғыштарды зақымдап алмаңыз.

Ауа, ылгал және су әтпеуі үшін құрылғымен бірге берілген тығыздағыштарды плитаның сыртқы жиектеріне қолданыңыз (суретті қараңыз).Дұрыс жағу үшін тығыздалатын беттер таза, құрғақ екеніне және май жоқ екеніне кез

жеткізіңіз.

Ілмекті бекіту сызбасы

Ілмек орны шкаф устінің Ілмек орны шкаф устінің қалындығы H=20мм үшін қалындығы H=30мм үшін

Ілмек орны шкаф үстінің Арты қалынддығы Н=40мм үшін

!"Керек-жарактар" орамасындағы ілмектерді қолданыңыз.
- Плита ендірілген пеш устіне орнатылмаған жағдайда, окшаулау ушін ағаш тактаны орнату қажет. Оны плитаның астыңғы жағынан кем дегенде 20 мм ара қашықтықта орналастыру керек.

Желдету

Тиісті желдетудің орнатылғанын тексеру үшін шкафтың артқы кабыргасын алып тастау қажет. Пешті екі ағаш тақтайға немесе кемінде 45 x 560 мм ашық түрған тегіс жерде орналастыру ұсынылады (сызбаны қараңыз).

Егер пісіру панелі ешкандай салқындататын желдеткіші жок қосымша берілген духовка шкафының үстіне орналастырылса ішкі асуй элементінің ішін тиісті түрде желдету үшін арнайы ауа айналымын реттеу үшін тесік жасау керек (Сызбаны қара).

Электр куатына косу

Уш полярлі желі кабелімен жабдыкталған пісіру панелдері паспорттық кестеде көрсетілген көрнеумен және электр өткізгіш жиілігіне қарай ауыспалы токта жұмыс істеуге есептелген (пісіру панелінің төменгі жағында орналасқан).

Желі кабелінің жерге түйыкталу еткізгіші сары-жасыл тусті болады. Пісіру панелін асүй элементіне қоса жасалған духовка шкафының жоғарғы жағына орналастырылған жағдайда, пісіру панелі мен духовка шкафының электр кезіне жалғау қауіпсіздік ережелеріне сәйкес және духовка шкафын тез алу үшін бөлек-белек орналасуы керек.

Буйымның желі шнурын электр өткізгіші желісіне жалғау

Электр куаты кабеліне буйымның паспорттық кестесінде көрсетілген жуктемеге есептелген, нормаланған штепсельдік вилканы орнатыңыз. Электр куаты желісіне тікелей қосқан жағдайда, асүй пеші және желі арасында байланыс арасы 3 мм минималдық арақашықтықтағы мультиполярлі қосқышты орнату қажет, ол осы жуктеме есептелуі және қолданыстағы нормативтерге сәйкес болуы керек (ажыратқыш жерге тұйықтау сымына жанаспауы тиіс). Желі шнуры оның ешбір нуктесі жай температурасынан 50°C аспайтындай температурада болатындай жерде орналасуы керек.

! Электромонтер буйымның тоқ көзіне дұрыс жалғануына және қауіпсіздік ережелерінің сақталуына жауапкершілік алады.

Буйымды электр тоғына қосар алдында мыналарды тексеріп алыңыз:

• розетка жерге туйыкталып, нормативтерге сэйкес жалғануы керек

• желі розеткасы буйымның паспортына көрсетілген максимальдық куат қабылдау кушіне есептелуі тиіс;

• желіdegі тоқтың кернеуі мен жийлігі бұйымның электр мәліметтеріне сәйкес болуы керек;

• желілік розетка бўйымның штепсельді вилкасына сәйкес келуі керек. Кері жағдайда, розетканы немесе вилканы ауыстырыңыз; ток ұзартқыштар мен көп көзді ток кездерін қолданбаңыздар.

! Буйым желі шнуры мен желі розеткасы юлжетімді жерде тұратындай болып орналасуы керек.
! Буйымның желі шнуры майысуына немесе буктеліп туруына болмайды.
! Күн сайын желі шнурын тексеріп турыңыз және қажет болған жағдайда оны тек үækілетті техник мамандарға ғана ауыстыртыңыз (Техникалық қызмет көрсетуді қара).
! Өндіруші жоғарыда аталған ережелер сақталмаған жағдайда барлық жауапкершіліктен босатылады.

Газ кубырына косу

Газ баллонына немесе газ кубырына косу иілгіш резенке немесе болаттан жасалған шланг арқылы қолданыстағы елдің нормативтеріне сәйкес, бұйымның осы пайдаланылатын газ түріне күйін қалай келтіруге болатынына байланысты жүзеге асырылады (қакпактағы күйге келтіру этикетін қараңыз: кері жағдайда төмендегіге қараңыз). Баллондағы сұйытылған газды пайдаланған жағдайда қысымды реттегіштерді қолданыстағы елдің нормативтеріне сәйкес орнату керек. Газ түтігін жалғауды жеңілдету бағытталған болып табылады: бұқтырмадағы нығайтатын тежегіш гайканы әр жерінен ауыстырыңыз және қосымша тығыздағыштарды ауыстырып тұрыңыз.

! Энергия қызметі сенімді болу, оны дұрыс қолдану үшін және бүйымды үзак пайдаланам десеңіз, газды беру қысымы "Газ конфоркалары мен форсункалары сипаты" кестесінде көрсетілген мәліметтерге сәйкес келуі керек.

Назар аударыңыз! Коспас бұрын газ плитасының кұбырынан тасымалдағыш бітеуішін алыңыз.

Тығыз трубка көмегімен жалғау (мыс және болат)

! Газ кубырына жалғау бүйымға ешқандай жуктеме түсірмеу керек. Бүйымның газ келетін трубасында тығыздайтын тесемі қоса берілген, бұралып түратын "L" буыны бар. Егер буынды ауыстыру керек болған жағдайда, оның тығыздау тесемін ауыстыру керек (бүйымға қоса берілетін). Бүйымдағы газ келетін трубаның цилиндрлі түрdegі ішкі ½ газ қимасы болады.

Бурандамен жалғанып, тегіс оралған, тот баспайтын болаттан жасалған шланг арқылы газды қосу.

Буйымдағы газ келетін трубаның цилиндрлі түрdegі ішкі ½ газ кимасы болады.

Бундай шлангілерді жалғағанда олардың максимальдық жазылу ұзындығы 2000 мм аспауы керек. Оларды жалғап болғаннан кейін, металлдан жасалған илгіш шланг қозғалмалы заттарға тимей тұруын және бүктеліп қалмауын тексеріп алыңыз.

Нормативтерге сәйкес трубкаларды, сол елдің мемлекеттік нормативтеріне сәйкес келетін тығыздағыш төсемдерді пайдалану керек.

Тығыздығын тексеру

! Жалғауды аяқтағаннан кейін, барлық түтіктердің тығыздық беріктігін сабын ерітіндісінің көмегімен тексеріңіз, бірақ отпен тексерменіз.

KZ

Эртүрлі газ түрлеріне күйге келтіру

Буйым негізгісінен ерекшеленетін газ туріне қарай күйге келтіріледі (қакпактағы күйге келтіру этикетінде көрсетілген). Конфорка форсункаларын келесі тәртіпте ауыстыру қажет:

1. Пісіру панеліндегі торды алыңыз және жанарғыны өз ұяшығынан алыңыз;
2. Форсункаларды 7 мм кілттің көмегімен бұрап (сур.қара), оларды жаға газ түрлеріне есептелген форсункаларға ауыстырыңыз (Жанарғы және форсунка сипаттамасы кестесіне қара);
3. Калған жерлеріне басқа жабдықтарын жоғарыда көрсетілген тәртіпке көрісінше қарай қойып шығыңыз.
4. Операцияны аяктағаннан кейін тестілеудің ескі этикеткасын осы пайдаланылатын газ түріне сәйкес келетін жаңасына ауыстырыңыз. Этикетканы біздің Техникалық Қызмет көрсету орталықтарын тапсырыс бере аласыздар.

Уш сақиналы оттық форсункаларын ауыстыру

1. Таба тұғырларын алып тастап, оттықтарды корпустарынан көтеріп шығарыңыз. Оттық екі бөлек бөлшектен тұрады (суреттерді көріңіз);
2. 7 мм гайка кілтімен форсункаларды бурап босатыңыз. Газдың жаңа турімен қолдануға арналған форсунка модельдерімен алмастырыңыз (1-кестені қараңыз). Екі форсункадағы тесіктердің диаметрі бірдей болады.
3. Жоғарыдағы әрекеттерді кері ретпен орындау арқылы барлық бөлшектерді орнына қойыңыз.

• Конфоркадағы бастанқы ауаны реттеу Конфоркалар бастанқы ауаны реттеуді кажет етпейді.

- Минималды ауаны реттеу

1. Тутканы элсіз жалын позициясына бурыңыз;

1. Тутканы шешіп алып, тутка шегесінің ішінде немесе оның жанында орналасқан реттеу бұрандасын жалын кіші бірақ тұрақты болғанша реттеніз.

2. Жалынды кажетті темен параметрге реттегеннен кейін, оттық жанып түрғанда түтқа позициясын бірнеше мәрте ең теменгіден ең жоғарыға және қарама-қарсы жылдам ауыстырып, жалын өшіп қалмайтынын тексеріңіз.

3. Кейбір құрылғыларда қауіпсіз құралымен (терможкуппен) жабдықталған. Оттықтар әлсіз жалын параметріне орнатылғанда құрылғы жұмыс істемесе, осы әлсіз жалын параметрін реттеу бұрандасының көмегімен арттырыңыз.
4. Реттеу жасалғаннан кейін айналып әту клапандарындағы тығындарды сургучпен немесе оған ұқсас затпен қайтадан жабу қажет.

! Кұрылғы сүйық газға жалғанған болса, реттеу бұрандасы мүмкін болғанша мықты бекітілуі керек.
! Бул ресім аякталғаннан кейін, ескі техникалық деректер жапсырмасын енді пайдаланылатын газ түрін көрсететін жапсырмамен алмастырыңыз. Жапсырмаларды біздің кез келген Қызмет көрсету орталығымыздан алуға болады.
! Колданылған газ крысымы ұсынылған крысымнан өзгеше (немесе сөл өзгеше) болса, кіріс құбылға тиісті крысым реттегіші бекітілуі керек (ағымдағы үлтық ережелерге сәйкес).

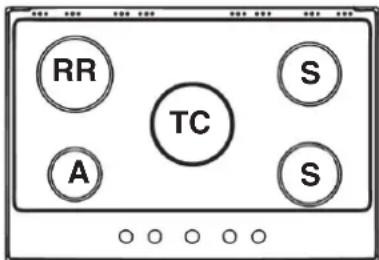

Оттык пен форсункалар сипаттары

1-кесте			Сүйық газ					Табиғи газ
Оттық	Диаметр (мм)	Жылу куаттылығыкВт (р.с.с.*) азайтылған	Жылу куаттылығыкВт (р.с.с.*) номиналды	Айналып өту 1/100 (мм)	Форсунка 1/100 (мм)	Ағын*(г/сағ)		Жылу куаттылығыкВт (р.с.с.*) номиналды	Форсунка 1/100 (мм)	Ағын*(л/сағ)
						***	**
Жартылай шуғыл (RR)	100	0.70	2.60	39	80	189	186	2.60	122(H)	248
Жартылай жылдам (S)	75	0.40	1.65	28	64	120	118	1.65	96(Z)	157
Қосымша (A)	55	0.40	1.00	28	50	73	71	1.00	79(6)	95
Уштік тәж (TC)	130	1.50	3.30	61	65×2	240	236	3.60	103×2	343
Жеткізу крысымдары Номиналды (мбар)						28-30	37	20
						20	25	17
						35	45	25

* 15°C және 1013,25 мбарр жағдайында – күргақ газ
** Пропан P.C.S. = 50,37 МДж/кг
*** Бутан P.C.S. = 49,47 МДж/кг Табифи газ P.C.S. = 37,78 МДж/м³

! Тиісті газ оттығының орны әрбір түтқада көрсетілген.

Газ пешінің конфоркалары жалындды 5 турлі куат деңгейіне дәл реттеуге мүмкіндік беретін дискретті куат реттеуімен жабдыкталған. Осы жүйенің арқасында газ конфоркалары пісіруге қажетті оңтайлы куат деңгейін оңай өрі дәл түрде анықтауға мүмкіндік беретіндіктен, әрбір рецепт үшін бірдей пісіру нәтижесін қамтамасыз ете алады.

Газ оттыктары

Эрбір оттыкты тиісті басқару түтқасының көмегімен төмендегі параметрлердің біріне реттеуге болады:

• Џшірулі

Ең жоғары

Ең төмен

Жанарғылардың бірін жандыру үшін, жанарғының жанына жанып түрган сіріңке не оттық апарып, дәл сол уақытта тиісті тутқаны басып, максималды реттеуге дейін бураңыз.

Жанарғы қауіпсіздік құрылғысымен жабдықталғандықтан, автоматты құрылғыға қыздыру үшін отты жанып түрған күйде сақтауға мүмкіндік беру үшін түтқаны шамамен 2-3 секунд ішінде басып туру керек.

Газ жанарғы оталуымен үлгілерді пайдаланған кезде, таңдалған жанарғыны түтандыру үшін тиісті түтқаны басып, жанарғы оталмағанша басылған күйде сағат бағытына кері максимальды күйге дейін бураңыз.

! Оты кенет өшіп қалған жағдайда, басқару түтқасын өшірілген қүйге әкеліп, 1 минут өткеннен кейін барып конфорканы қайта түтандырыңыз.

Конфорканы өшіру үшін түтқаны сағат тілі бойынша жалын өшкенге дейін бұраңыз (құй "●" белгісімен белгіленген).

Дискретті жалын реттеуі

Тандалған оттықты түтқа көмегімен 5 түрлі куат деңгейіне реттеуге болады.

Денгейлерді ауыстыру үшін түтқаны қажетті куат деңгейіне бұрсаңыз болғаны.

Бір деңгейден екінші деңгейге өткен кезде

"тык" еткен дыбыс шығады.

Тандалған куат деңгейін тиісті таңба көрсетеді

(Оланбалары) және дисплейі бар конфоркаларда жанатын диодтар білдіреді

(5 = макс. куат; 1 = мин. куат). Жуйе жалынды дэл реттеуді және қажетті куат деңгейін тандау арқасында пісіру нәтижесінің күтілгендей болуын қамтамасыз етеді.

Газ жанарғыларын пайдалану бойынша қарапайым кеңестер

Буйым максимальдык түрде жұмыс істеп тұруы үшін есте сақта:

• ۶ конфорка үшін тиісті ыдысты пайдаланыңыз, ыдыстың түбі конфорка жанарғысына сәйкес келуі керек (кестені кара).
  • Табаны тегіс және қақпағы бар ыдысты пайдаланыңыз.
• Кайнаған жағдайда, түтқаны оттың аз келетін жағына қарай бураңыз.

Оттык	∅ ыдыс табанының диаметрі (см)
Жартылай шуғыл (RR)	24 - 26
Жартылай жылдам (S)	16 - 20
Қосымша (A)	10 - 14
Үштік тәж (TC)	24 - 26

Конфорка турлерін аныктау ўшін "Конфоркалар мен форсункалар" параграфындағы суреттерді караныз.

• Максималды турақтылық үшін, таба тупкоймалары әрқашан дұрыс түрде бекітілгеніне және әрбір таба жанарғының үстінен ортаға орналастырылғанына кез жеткізіңіз
• Таба түтқалары таба тұғырындағы тіреу өзектерінің біріне сәйкес орналастырылуы керек.
• Таба түткасы плитаның алдыңғы шетінен шығып кетпейтіндей етіп орналастырылуы керек.

Тупкойма тұрақтылығының көзқарасынан айнымалылығы жоғары аспектіге әдетте түпкойманың өзі жатады (немесе қолдану барысында сол түпкойманың орналасуы). Тегіс негіздері жанарғы үстінен қойылған,

тупкойма түтқалары тіреуіш штифтілерінің бірімен тураланған, жақсы теңгерілген тупкоймалар ең жоғары турақтылықты сөзсіз қамтамасыз етеді.

Сактандырулар мен кенестер

! Буйым қауіпсіздік бойынша халықаралық нормативтерге сәйкес жоспарланған және дайындалған.

Сіздің қауіпсіздігіңіз үшін құрастырылған осы сақтандыруды аса мұқият оқыңыз.

Қауіпсіздікке қойылатын жалпы талаптар

• Бул кұрылғы 3 класқа жататын қосалқы тұрмыстық электр кұрылғысы болып табылады.
• Газ құрылғылары дұрыс қызмет атқару үшін ауа айналымын ретке келтіру керек. Осы қондырғыларды орнатқан кезде "Орналастыру" параграфында сипатталған талаптар сақталуын тексеріңіз.
• Баскару буйымның паспорттық кестесінде және нүскамасында келтірілген елдерге ғана жарамды болып табылады.
• Бул буйым үй шарттарында кәсіби емес тұргыда пайдалануға арналған.
• Буйымды көшеге, бастырма астында орнатуға тыйым салынады, өйткені орган жаңбыр және нажағайдың әсері әте қауіпті болып саналады.
• Буйымга су колмен, жалаңаяк немесе дымкрыл аяклен жақындамаңыз.
• Буйым тағамдық өнімдерді дайындауға арналған, оны осы техникалық нұсқаулықта көрсетілген ережелерге сәйкес тек ересек адамдар гана пайдалана алады.
• Баска турмыстық электрожабдықтардың электр куаты өткізпіштерімен, буйымның ыстық бөліктерімен жақын байланыска түспеніз.
• Желдеткіш торларды және ыстықты басатын тесіктерді жаппаңыз.
• Буйым пайдаланылмаганда, түтқалары "●" / "○" жағдайында болуын ылғи тексеріңіз.

• Буйымның вилкасын ток кезінен суыру үшін желі шнурынан тартпаңыз, вилканың өзінен ұстап суырыңыз.

• Бүйымның тазалау немесе техникалық жұмыстар жасау үшін штепсельді вилканы ток көзінен суырыңыз.

• Жөнделмейтін жағдайда, бұйымның ішкі мехнанизмдерін ез бетінше жөндеу жұмыстарын жүргізу үшін ашуға тыйым салынады. Техникалық қызмет көрсету орталықтарына хабарласыңыздар (Техникалық қызмет көрсетуді кара).
• Егер газ және электр конфоркалары ыстық болып түрса, пісіру панелінің шыны қакпағын (eger ол болса) жаппаңыз.
• Кұрылғыны физикалық, сезімталдық және психикалық қабілеттері темен адамдар (балалар да кіреді), тәжірибесіз немесе өнімнен хабары жоқ кез келген адамның қолданбауы тиіс. Мүндай адамдарға, кем дегенде, қауіпсіздіктерін қамтамасыз ететін біреулер жетекші болуы керек немесе ұрылғының жұмысына қатысты кіріспе нұсқаулары берілуї тиіс.
  • Балаларға кұрылғымен ойнауға рүқсат етпеніз.
• Курылғы сыртқы таймермен немесе бөлек қашықтан басқару жүйесі арқылы басқарылуға арналмаған.

Жою

• Орауыш материалды жойған кезде: орауышты қайта пайдалануға болатындай етіп жергілікті зақнаманы ұстаныңыз.
• Жарамсыз электрлік және электрондық жабдық бойынша (WEEE) 2002/19/EU Еуропалық директивасы ескі турмыстық құрылғыларды қалыпыты сурыпталмаған турмыстық құқыс құбырына жоюды талап етеді. Ескі құрылғылар ішіндегі материалдардың қалпына келтірілуін және қайта өнделуін онтайландыру және адам денсаулығы мен қоршаған ортағы әсерін азауту үшін ескі құрылғыларды бөлек жинау ұсынылады. Өнімдегі үсті сызылған «құқыс себеті» белгісі құрылғыны жойған кезде бөлек жинау қажеттілігі туралы ескертеді.

Тутынушылар өзінің ескі құрылғыларын жою туралы мәліметтер алу үшін жергілікті үкіметке не делдалға хабарласуы керек.

Коршаған ортаны сақтау және қорғау

• Азык-тулікті жабык құмыраларды немесе қакпағы тығыз жабылатын қастрөлдерде сақтаңыз және суды аз қолданыңыз. Қакпақсыз дайындаған жағдайда, энергия көп жұмсалатын болады.
  • Тубі тегіс кұмыралар мен кастрөлдерді пайдаланыңыз.
• Асты узак уакыт бойы дайындаған жағдайда, екі есе жылдам дайындайтын және үштен бір энергия куатын үнемдейтін жылдам қайнатқышты қолданыңыз.

Тасымалдау және сақтау.

• Пісіргіш панельдерін түпнуска орауыш ішінде көлденең күйде тасымалдау керек.
• Тасымалдау және сақтау кезінде пісіргіш панельдерін атмосфералық әсерлерден және механикалық зақымдалудан қорғаныз.
• Панельді жылытылмаған бөлмеде минус 50°C және плюс 40°C температура аралығында орауыш ішінде сақтау керек (газ пісіргіш панелі).
• Панельді жылытылған бөлмелерде плюс 5°C және плюс 40°C температура аралығында орауыш ішінде сақтау керек (аралас пісірпіш панель).

Жөндеу және күтім

Курылғыны өшіру

Кез келген бір жұмысты бастамастан бұрын құрылғыны төқтан ажыратыңыз.

Конфорка бетін тазалау

• Барлық эмаль жағылған және әйнек бөліктер жылы су және нейтралды тазалағыш затпен тазалануы тиіс.
• Тат баспайтын болат беттер тым узакка жанасып қалса, әкті су немесе қатты тазалағыш заттармен кірленуі мүмкін. Кез келген тағам қалдықтары (су, тұздық, кофе, т.б.) құрғатылуына дейін тазалануы тиіс.
• Жылы су және нейтрал тазалағыш затпен тазалаңыз және кейін жұмсақ матамен немесе қудерімен құргатыңыз. Қатып қалған кірді тат баспайтын болат беттерге арналған тазалағыштармен тазалаңыз.
  • Тат баспайтын болатты тек жүмсақ мата немесе сулгімен тазалаңыз.
• Катты немесе күйдіргіш өнімдерді, хлор негізіндегі тазалағыштарды немесе металл ыскыштарды пайдаланбаныз.
• Бу тазалағыштар күралдарды пайдаланбаңыз.
  • Жанғыш өнімдерді пайдаланбаныз.
• Сірке суы, кыша, түз немесе лимон шырыны сияқты кышқылды немесе сілтілі заттарды плитада қалдырманыз.

Конфорка бөліктерін тазалау

• Торталар, конфорка қакпактары және конфоркалар тазалану үшін алынуы мумкін.
• Оларды кез келген тағам қалдықтарын алып, конфорка саңылауларының бітелмегенін тексере отырып қолыңызбен жылы суды және ыскыш емес тазалағышты пайдаланып тазартыңыз.
• Шаю және күрғату.
• Конфоркалар мен конфорка қақпақтарын тиісінше сәйкес орындарына қайта орнатыңыз.
• Торларды ауыстыру кезінде табақтар орнатылатын аймақ конфоркамен сәйкестендірілгеніне көз жеткізіңіз.
• Электрлік оталдыру қосқыштары және қауїпсіздік құрылғысымен жабдықталған үлгілер тиісінше жұмыс істеуі үшін, түтқаларының шеттері толығымен тазалануы тиіс. Бүл элементтерді жиі тексеріңз және қажет болса, дымқыл матамен тазалаңыз. Кез келген қатып қалған тағамдар тіс тазартқыш немесе иненің көмегімен тазалануы тиіс.

! Электрлік оталдыру құрылғысының зақымдалуын болдырмау үшін оны конфоркалар орындарына орнатылмаган жагдайда пайдаланбаныз.

! Конфорка бетін тазалау ўшін таба тіректерін алудың қажеті жоқ. Тірек жүйесінің арқасында оларды көтеріп ұстап түрсаңыз немесе артқы тірекке қойылғанда бұрасаңыз болғаны.

Ыстық торларды шыны қакпақ (бар болса) үстіне қоймаңыз, әйтпесе шыньдағы резенке тығыздағыштар зақымдалуы мүмкін.

Газ шумегіне техникалық қызмет көрсету

Уакыт өте вентильдер қатып қалуы немесе бұрылмай қою мүмкін. Бул жағдай орын алса, шүмекті ауыстыру қажет.

! Бул процедураны өндіруші өкілет берген білікті маман орындауы тиіс.

KZ

Акаулыктарды жою

Пісіргіш панель жұмыс істемей қалып не нашар істеуі мүмкін. Қызмет көрсету орталығына хабарласу алдында өзіңіз орындай алатын әрекеттерді қɑрастырайық. Алдымен, энергия мен газбен жабдықтау жүйесінде ажыраулардың жок, өсіресе панельдің газ шүмектері ашық екендігіне көз жеткізіңіз.

Жанарғы жанбайды немесе жалын әркелкі.

Төменdegіперге көз жеткізіңіз:

• Жанарғының газ шығару саңылаулары бітелмеген.
• Жанарғының барлық жылжымалы бөлшектері дұрыс орнатылған.
  • Панельдің жанында әтпе жел жок.

Қауіпсіздік құрылғысы бар нүскаларда жалын өшеді.

Төменdegілерге көз жеткізіңіз:

• Тутканы шегіне дейін бастыңыз.
- Тутканы қауіпсіздік құрылғысын белсендіру үшін жеткілікті уақыт ішінде шегіне дейін бастыңыз.
- Сактандыргыш орналаскан жердегі газ шығару саңылаулары буғатталмаған.

Жанарғы минималды күйде жанбайды.

Төменdegілерге көз жеткізіңіз:

• Газ шығару саңылаулары бітелмеген.
• Панельдің жанында әтпе жел жок.
- Минималды мән реттеуі қате.

Ыдыстар тураксыз.

Төменdegілерге көз жеткізіңіз:

• Ыдыстың тубі толығымен тегіс.
• Ыдыс жанарғыда не электрлік плитада ортаға келтірілген.
• Торлар аударылмаған.
