Бренд	Whirlpool
Модель	WIO 3T133 PLE
Тип продукту	Вбудована посудомийна машина
Місткість	14 стандартних наборів
Розміри (Ш x В x Г)	60 см x 85 см x 60 см
Вага нетто	45 кг
Електроживлення	220-240 В, 50/60 Гц
Кількість програм	11 програм (включаючи Eco, 6th Sense, Інтенсивна, Швидка тощо)
Програма Eco	50°C, тривалість 3 год 20 хв, витрата води 9,5 л, енергія 0,64 кВт·год
Доступні опції	Мультизона, Відстрочений старт, Турбо, Power Clean, Таблетка
Сушіння	NaturalDry (автоматичне відкривання дверцят)
Спеціальна технологія	6th Sense (виявлення забруднень), Power Clean (струмені високого тиску)
Контейнер для солі	Місткість приблизно 1 кг, з індикатором рівня
Дозатор ополіскувача	З індикатором рівня
Пом'якшувач води	Автоматична регенерація з сіллю
Система фільтрації	Фільтрувальний комплект, що очищається, захист насоса
Розпилювальні руки	Верхній та нижній знімні
Обслуговування	Регулярне очищення фільтрів та розпилювальних рук, програма Автоочищення
Безпека	Захист від переливу, блокування від дітей (не вказано)
Запчастини	Доступні до 7-10 років згідно з регламентом
Регламентна інформація	Відповідає стандарту EN 60436, енергетична етикетка через QR-код

Часті запитання - WIO 3T133 PLE WHIRLPOOL

Як розпочати цикл миття?

Виберіть потрібну програму за допомогою селектора, потім натисніть кнопку Старт/Пауза. Індикатор загоряється, і цикл починається.

Коли слід заповнити контейнер для солі?

Заповніть контейнер, коли загориться індикатор Рівень солі. Використовуйте лійку, що входить у комплект, і негайно запустіть цикл миття після додавання.

Що робити, якщо посудомийна машина не сушить належним чином?

Перевірте, чи достатньо ополіскувача та чи активовано опцію NaturalDry (крім випадку, якщо вибрано Турбо). Переконайтеся, що посуд завантажено правильно.

Як використовувати функцію Power Clean?

Натисніть кнопку Power Clean, щоб активувати струмені високого тиску в нижньому кошику, ідеально підходить для сковорідок та каструль.

Що означає код помилки H6?

Код H6 вказує на проблему з подачею води. Перевірте, чи відкритий кран і чи не перегнутий або засмічений шланг подачі води.

Як очистити фільтри?

Зніміть нижній кошик, відкрутіть фільтрувальний комплект, промийте його під проточною водою та зберіть назад. Ніколи не знімайте захист насоса (чорна деталь).

Чи можна використовувати універсальні миючі засоби?

Так, активуйте опцію Таблетка для оптимізації програми. В іншому випадку використовуйте порошок або рідину у відповідному дозаторі.

Як налаштувати відстрочений старт?

Натисніть кнопку Відстрочений старт, щоб відкласти запуск на 1-12 годин. Підтвердьте кнопкою Старт/Пауза.

Чому дверцята відчиняються під час циклу?

Це функція NaturalDry, яка автоматично відчиняє дверцята для покращення сушіння. Це нормально та безпечно.

Як отримати додаткову інформацію?

Відскануйте QR-код на пристрої або відвідайте сайт docs.whirlpool.eu для технічних деталей та посібників.

ПОСІБНИК КОРИСТУВАЧА WIO 3T133 PLE WHIRLPOOL

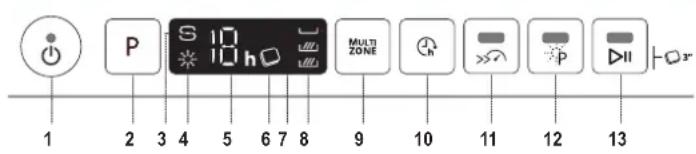

1. Кнопка «Увімк.-вимк./скидання» з індикаторною лампою
2. Кнопка вибору програми
3. Індикаторна лампа заповнення сіллю
4. Індикаторна лампа заповнення ополіску- вачем
5. Індикатор номеру програми і часу за- тримки
6. Індикаторна лампа «Таблетка» (Tab)

7. Дисплей

8. Індикаторна лампа режиму «Мультизона»

9. Кнопка «Мультизона»
10. Кнопка «Затримка»

11. Кнопка «Турбо» з індика- торною лампою

12. Кнопка «Power Clean» 1 (Павер Клін)» з індикаторною лампою

13. Кнопка «Старт/Пауза» з індикаторною лампою / «Таблетка» (Tab)

ПЕРШЕ ВИКОРИСТАННЯ

НАПОВНЕННЯ БАЧКА ДЛЯ СОЛІ

Використання солі запобігає утворенню НАКИПУ на посуді і на функціональних компонентах машини.

- Важливо слідкувати за тим, щоб БАЧОК ДЛЯ СОЛІ НІКОЛИ НЕ БУВ ПОРОЖНІМ.

- Це важливо для встановлення належної жорсткості води.

Бачок для солі розташований у нижній частині посудомийної машини (див. «ОПИС ВИРОБУ»), його слід наповнювати, коли на панелі керування світиться індикаторна лампа «ЗАПОВНЕННЯ СІЛЛЮ» S.

1. Вийміть нижній кошик і відкрутіть кришку бачка (проти годинникової стрілки).
2. Виконайте це лише при першому використанні: наповніть бачок для солі водою.

3. Вставте воронку (див. малюнок) і наповніть бачок для солі до краю (приблизно 1 кг); просочування невеликої кількості води - це нормально.

4. Витягніть воронку і зітріть залишки солі з отвору.

Переконайтеся, що кришка щільно прилягає, щоб під час виконання програми миття миючий засіб не міг потрапити до контейнера (це може призвести до пошкодження пом'якшувача води, який не підлягає ремонту). Якщо потрібно досипати сіль, обов'язково завершіть процедуру перед циклом миття, щоб запобігти корозії.

ЗАПОВНЕННЯ ДОЗАТОРА ОПОЛІСКУВАЧА

Ополіскувач полегшує СУШІННЯ посуду. Дозатор ополіскувача А слід заповнювати, коли на панелі керування світиться індикаторна лампа «ЗАПОВНЕННЯ ОПОЛІСКУВАЧЕМ» НІКОЛИ не наливайте ополіскувач безпосередньо у бачок.

НАПОВНЕННЯ ДОЗАТОРА МИЮЧОГО ЗАСОБУ

Щоб відкрити дозатор миючого засобу, використовуйте механізм відкривання С. Додавайте миючий засіб тільки у сухий дозатор Д. Додайте відповідну кількість миючого засобу для попереднього миття безпосередньо у бачок.

У разі використання універсальних миючих засобів (все в одному), рекомендуємо скористатися кнопкою ТАБЛЕТКА, тому що програму у цьому режимі налаштовано таким чином, щоб за будь-яких умов досягати найкращих результатів миття і сушіння.

Використання миючого засобу, не призначеного для посудомий-них машин; може привести до несправності або пошкодження приладу.

СИСТЕМА ПОМ'ЯКШЕННЯ ВОДИ

Пом'якшувач води автоматично знижує жорсткість води, запобігаючи утворенню накипу на нагрівачі, що також сприяє підвищенню ефективності очищення.

Регенерация цієї системи відбуваються при використанні солі, тому у разі спорожнення ємність для солі необхідно поповнювати. Частота регенерації залежить від встановленого рівня жорсткості води - регенерация відбувається один раз на 6 циклів Eco, якщо встановлений 3-й рівень жорсткості води.

Процес регенерації починається під час заключного полоскання і за- кінчується у фазі сушіння, до закінчення циклу.

• Одноразова регенерация споживає: \~3,5 л води;
• Займає до 5 додаткових хвилин на цикл;
• Споживає менше 0,005 кВт год енергії.

ТАБЛИЦЯ ПРОГРАМ

Програма		Описание программ	Сушіння цикл	NaturalDry	Доступні опції *)	Тривалість програми миття (г:хв)**)	Споживан- ня води (літрів/ цикл)	Споживан- ня електро- енергії (кВтг/цикл)
1.	Eco	Еко 50° - Програма Eco підходить для очищення по- мірно забрудненого посуду оскільки вона є найбільш ефективною з точки зору сукупного споживання енергії і води, і оскільки вона використовується для оцінки від- повідності екологічних вимог до конструкції в рамках Європейських норм.	√	√		3:20 9,5 0,64
2.		6thSense® (6-е відчуття) 50°- 60° - Для посуду серед- нього рівня забрудненості із засохлими залишками їжі. Визначає ступінь забрудненості посуду та відповідно змінює налаштування програми. Коли датчик визначає ступінь забрудненості, на дисплеї з'являється анімоване зображення, а тривалість циклу оновлюється.	√	√		1:25 - 3:00 7,0 - 14,0 0,90 -	1,40
3.		Інтенсивна 65° - Програма для сильно забруднених ка- струль і тарілок (не слід використовувати для крихкого посуду).	√	√		2:50 14,0	1,50
4.		Змішаний 60° - Для миття посуду з різним ступенем за- бруднення. Для посуду середнього рівня забрудненості із засохлими залишками іжі.	√	√		2:30 16.0	1.30
5.		Швидке миття і сушіння 50° - Посуд середнього рівня забрудненості. Щоденний цикл, який забезпечує опти- мальну ефективність очищення та сушіння у найкорот- ший термін.	√	√		1:25 11,5	1,10
Програма		Описание программ	Сушіння цикл	NaturalDry	Доступні опції *)	Тривалість програми миття (г:хв) **	Споживан- ня води (літрів/ цикл)	Споживан- ня електро- енергії (кВтг/цикл)
6.		Кришталь 45° - Програма для крихкого посуду, який є більш чутливим до впливу високих температур, напри- клад склянки та чашки.	√	√	[А57K] MULTI ZONE [ЗЗАК]	1:40 11,5	1,20
7.		Прискорена 30' 50° - Програма призначена для поло- винного завантаження або злегка забрудненого посуду без присохших залишків їжі. Без еталу сушіння.	-	-	[НЗАА] MULTI ZONE [ТКХХ]	0:30 9,0 0,50
8.		Тихе миття 50° - Підходить для роботи приладу в нічний час. Забезпечує оптимальну ефективність чищення та сушіння за найнижчого рівня шуму.	√	√	[АКТХ]	3:30 15,0	1,15
9.		Санітарна та гігієнічна 65° - Для посуду середнього або високого рівня забрудненості з додатковим антибакте- ріальним ополіскуванням. Може бути застосована для виконання технічного обслуговування посудомийної машини.	√	-	[ККНН] [ФСХ5]	1:40 10,0	1,30
10.	[СТЗХ]	Попереднє прання - Використовуйте для замочування посуду, який плануєте помити пізніше. У цій програмі не використовуватиметься миючий засіб.	-	-	[С234] MULTI ZONE [СТ24]	0:12 4,5 0,01
11.		Самоочищення 65° - Програму, призначену для техніч- ного обслуговування посудомийної машини, необхідно виконувати, лише коли посудомийна машина ПОРОЖ- НЯ, з використанням спеціальних миючих засобів, при- значених для обслуговування посудомийної машини.	-	-	[А58Т]	0:50 8,0 0,85

Кришталь 45° - Програма для крихкого посуду, який є більш чутливим до впливу високих температур, наприклад склянки та чашки.
Прискорена 30' 50° - Програма призначена для половинного завантаження або злегка забрудненого посуду без присоших залишків їжі. Без етапу сушіння.
Тихе миття 50° - Підходить для роботи приладу в нічний час. Забезпечує оптимальну ефективність чищення та сушіння за найнижчого рівня шуму.
Санітарна та гігієнічна 65° - Для посуду середнього або високого рівня забрудненості з додатковим антибактеріальним ополіскуванням. Може бути застосована для виконання технічного обслуговування посудомийної машини.
Попереднє прання - Використовуйте для замочування посуду, який плануєте помити пізніше. У цій програмі не використовуватиметься миючий засіб.
Самоочищення 65° - Програму, призначену для технічного обслуговування посудомийної машини, необхідно виконувати, лише коли посудомийна машина ПОРОЖНЯ, з використанням спеціальних миючих засобів, призначених для обслуговування посудомийної машини.

Дані програми «Еко» виміряно у лабораторних умовах відповідно до європейського стандарту EN 60436:2020.

Примітка для контрольно-випробних лабораторій: щодо інформації з умов проведення порівняльних випробувань EN, зверніться за адресою:

[e-mail]

Жодна програма не передбачає попередню обробку посуду.

*) Не всі опції можуть бути використані одночасно.

**) Значення, наведені для інших програм, крім програми «Еко», є орієнтовними. Фактичний час може змінюватися у залежності від багатьох факторів, таких як температура і тиск води на вкуску, кімнатна температура, кількість миючого засобу, кількість і тип завантаженого посуду, балансування завантаження, додаткові обрані опції і калібрування датчика. Через калібрування датчика тривалість виконання програми може збільшится на період до 20 хв.

ОПЦІЇ ТА ФУНКЦІЇ

Відскануйте QR-код на вашому приладі, щоб отримати більше інформації.

ОПЦІЇ можна вибрати, натиснувши відповідну кнопку (див. «ПАНЕЛЬ КЕРУВАННЯ»). Якщо опція є несумісною з обраною програмою (див. «ТАБЛИЦЮ ПРОГРАМ»), відповідний світлодіодний індикатор швидко блимне 3 рази і пролунає звуковий сигнал. Опцію не буде активовано.

MULTI МУЛЬТИЗОНА - Якщо накопичилася невелика кількість посуду ZONE для миття, з метою збереження води, електроенергії та миючого засобу може бути використано режим половинного завантаження. За замовчуванням прилад мие посуд у всіх кошиках.

ЗАТРИМКА - Момент запуску програми може бути відкладено на період між 1 і 12 годинами. Функцію затримки не можна встановити, коли вже розпочато цикл миття.

ТУРБО - Цю опцію можна використовувати для зменшення тривалості виконання основних програм зі збереженням продуктивності миття та сушіння.

Р ПАВЕР КЛІН - Завдяки додатковим потужним розпилювачам цей параметр забезпечує ефективніше й інтенсивніше миття посуду в конкретній області нижнього кошика. Ця опція рекомендується для миття каструль і горщиків.

ТАБЛЕТКА (Tab) - При використанні порошку або рідкого миючого засобу цю опцію слід відключати.

ІНДИКАТОР РОБОЧОГО РЕЖИМУ - Свічення світлодіодного індикатора, що відбивається від підлоги, вказує на те, що посудомийна машина працює. Можна обрати один із наступних робочих режимів: а) Функцію відключено.

b) Світло горить протягом декількох секунд, коли починається цикл, не горить під час виконання циклу і блимає у кінці циклу.

с) Світло горить постійно під час виконання циклу і блимає у кінці циклу (режим за замовчуванням).

Висихання природним шляхом являє собою систему конвекційного сушіння, автоматично відкриває дверцята під час/після етапу сушіння, щоб забезпечити щоденну чудову якість сушіння. Дверцята відчиняються лише при температурі, безпечній для ваших кухонних меблів, тому протягом виконання програми «ТУРБО» дверцята залишатимуться заблокованими.

ЗАВАНТАЖЕННЯ КОШИКІВ

МІСТКІСТЬ: 14 стандартних комплектів посуду.

ВІДДІЛЕННЯ ДЛЯ СТОЛОВИХ ПРИБОРІВ

(приклад завантаження для відділення для столових приборів)

Третій кошик передбачено для розміщення столових приборів. Відділення для столових приборів оснащено двома зсувними бічними лотками для розширення простору нижньої частини по висоті і можливості завантаження високого посуду у верхній кошик.

ВЕРХНІЙ КОШИК

СКЛАДАНІ
ПОЛИЧКИ З РЕГУЛЮЄМИМ ПОЛОЖЕННЯМ
(приклад завантаження для верхнього кошка)

Завантажуйте сюди легкий і крихкий посуд: склянки, чашки, блюдця, низькі салатниці.

НИЖНІЙ КОШИК

(приклад завантаження для нижнього кошка)

Призначений для каструль, кришок, тарілок, салатниць, столових приборів і т.д. Великі тарілки і кришки мають бути ідеально розміщені з боків, щоб вони не заважали роботі розбризкувача.

Нижній кошик має відкидні опори, які можна використовувати у вертикальному положенні при розміщенні тарілок або у горизонтальному (нижньому) положенні для завантаження каструль і салатниць.

POWER CLEAN® (ПАВЕР КЛИН)

У режимі Power Clean® застосовуються спеціальні водяні струмені з задньої частини камери для більш інтенсивного миття сильно забрудненого посуду. Нижній кошик має містку зону, що являє собою спеціальну висувну підставку у її задній частині, яку можна вико-

ристовувати для підтримання сковорідок з ручками або листів для випічки у вертикальному положенні, завдяки чому вони займають менше місця.

Розташувавши каструлі/горщики у напрямку компонента Power Clean®, активуйте функцію «POWER CLEAN® (ПАВЕР КЛИН)» на панелі.

ЧИЩЕННЯ ТА ОБСЛУГОВУВАННЯ

Більше інформації міститься у «Довідковому Посібнику» на веб-сайті.

ОЧИЩЕННЯ ВУЗЛА ФІЛЬТРУ ОЧИЩЕННЯ РОЗБРИЗКУВАЧІВ

2

3

У разі виявлення сторонніх предметів (таких як уламки скла, фарфору, кісток, насіння фруктів і т.д.), будь ласка, обережно видаліть їх.

НІКОЛИ НЕ ЗНІМАЙТЕ захисну накладку насосу циклу миття (деталь чорного кольору) (Мал. 4).

Щоб зняти верхній розпилю- вач, поверніть пластикове бло- кувальне кільце за годиннико- вою стрілкою.

Нижній розприскувач можна зняти, потягнувши його вгору.

УСУНЕННЯ НЕСПРАВНОСТЕЙ

Відскануйте QR-код на вашому приладі, щоб отримати більше інформації.

Якщо посудомийна машина не працює належним чином, перевірте, чи можна усунути проблему, використовуючи наступний список. У разі виникнення інших помилок або проблем звертайтеся до авторизованого сервісного центру, контактні дані якого можна знайти в гарантійному талоні. Запасні частини будуть доступні впродовж терміну до 7 або до 10 років, відповідно до конкретних нормативних вимог.

ПРОБЛЕМИ МОЖЛИВІ ПРИЧИНИ РІШЕННЯ
Посудомийна машина не набирає воду.Позначення на дисплеї:Н,6 і світлодіод УВІМК./ВІМК. швидко блимає	Немає води у системі водопостачання або закритий кран.	Перевірте, чи є напір у системі водопостачання або чи відкритий кран.
	Впускний шланг перегнутий.	Переконайтеся, що зливний шланг не перегнутий (див. розділ «ВСТАНОВЛЕННЯ») запрограмуйте посудомийну машину і перезавантажте її.
	Засмічена сітка на впускному шлангу; її потріб-но очистити.	Після проведення перевірки і очищення вимкніть і увімкніть посудомийну машину і запустіть нову програму.
Посудомийна машина закінчує цикл передчасно.Позначення на дисплеї:15 і світлодіод УВІМК./ВІМК. швидко блимає	Занадто низько розташований зливний шланг або зливання в домашню каналізаційну систему.	Перевірте, чи встановлений на правильній висоті кінець зливного шланга (див. розділ «ВСТАНОВЛЕННЯ»).Перевірте наявність сифона в домашній каналізації, при необхідності встановіть вентиль впускного повітря.
	Повітря в водопроводі.	Перевірте подачу води на предмет витоків або інших проблем, пов'язаних з проникненням повітря в систему.

З політикою компанії, нормативною документацією, інформацією про замовлення запасних частин та додатковою інформацією про продукт можна ознайомитися:

• Використання QR-коду на вашому виробі.

• Відвідайте наш веб-сайт docs.whirlpool.eu i parts-selfservice.whirlpool.com.

- Або зверніться до нашої служби післяпродажного обслуговування клієнтів (номер телефону зазначено у гарантійному талоні). Звертаючись до центру післяпродажного обслуговування, повідомте коди, зазначені на табличці з паспортними даними виробу.

Інформацію про модель можна отримати, скориставшись вказаним на маркуванні енергоэффективності QR-кодом. На етикетці також зазначений ідентифікатор моделі, який можна використовувати для перегляду порталу реєстру за адресою: https://eprel.ec.europa.eu
