Marka	Whirlpool
Model	WIO 3T133 PLE
Typ produktu	Zmywarka do zabudowy
Pojemność	14 standardowych kompletów naczyń
Wymiary (S x W x G)	60 cm x 85 cm x 60 cm
Masa netto	45 kg
Zasilanie elektryczne	220-240 V, 50/60 Hz
Liczba programów	11 programów (w tym Eco, 6th Sense, Intensywny, Szybki itd.)
Program Eco	50°C, czas 3h20, zużycie wody 9,5 L, energia 0,64 kWh
Dostępne opcje	Multizone, Odłożony, Turbo, Power Clean, Tabletka
Suszenie	NaturalDry (automatyczne otwieranie drzwi)
Specjalna technologia	6th Sense (detekcja zabrudzeń), Power Clean (strumienie wysokociśnieniowe)
Zbiornik soli	Pojemność ok. 1 kg, ze wskaźnikiem poziomu
Dozownik płynu nabłyszczającego	Ze wskaźnikiem poziomu
Zmiękczacz wody	Automatyczna regeneracja solą
System filtracji	Zestaw filtrów do czyszczenia, zabezpieczenie pompy
Ramiona spryskujące	Górne i dolne demontowalne
Konserwacja	Regularne czyszczenie filtrów i ramion, program Auto-Czyszczenie
Bezpieczeństwo	Zabezpieczenie przed przepełnieniem, blokada dziecięca (nieokreślona)
Części zamienne	Dostępne przez 7 do 10 lat zgodnie z przepisami
Informacje regulacyjne	Zgodny z normą EN 60436, etykieta energetyczna przez kod QR

Często zadawane pytania - WIO 3T133 PLE WHIRLPOOL

Jak uruchomić cykl mycia?

Wybierz żądany program za pomocą selektora, a następnie naciśnij przycisk Start/Pauza. Wskaźnik zaświeci się i cykl się rozpocznie.

Kiedy należy napełnić zbiornik soli?

Napełnij zbiornik, gdy wskaźnik Poziom soli jest włączony. Użyj dołączonego lejka i natychmiast uruchom cykl mycia po dodaniu soli.

Co zrobić, jeśli zmywarka nie suszy prawidłowo?

Sprawdź, czy płyn nabłyszczający jest wystarczający i czy opcja NaturalDry jest włączona (chyba że wybrano Turbo). Upewnij się, że naczynia są dobrze załadowane.

Jak korzystać z funkcji Power Clean?

Naciśnij przycisk Power Clean, aby aktywować strumienie wysokociśnieniowe w dolnym koszyku, idealne do patelni i garnków.

Co oznacza kod błędu H6?

Kod H6 oznacza problem z dopływem wody. Sprawdź, czy kran jest otwarty i czy wąż dopływowy nie jest zgięty ani zablokowany.

Jak czyścić filtry?

Wyjmij dolny koszyk, odkręć zestaw filtrów, wyczyść go pod bieżącą wodą i zamontuj z powrotem. Nigdy nie usuwaj zabezpieczenia pompy (czarna część).

Czy mogę używać detergentów all-in-one?

Tak, włącz opcję Tabletka, aby zoptymalizować program. W przeciwnym razie użyj proszku lub płynu w przeznaczonym dozowniku.

Jak ustawić opóźniony start?

Naciśnij przycisk Opóźnienie startu (Différé), aby opóźnić start o 1 do 12 godzin. Potwierdź przyciskiem Start/Pauza.

Dlaczego drzwi otwierają się podczas cyklu?

To funkcja NaturalDry, która automatycznie otwiera drzwi, aby poprawić suszenie. Jest to normalne i bezpieczne.

Jak uzyskać dodatkowe informacje?

Zeskanuj kod QR na urządzeniu lub odwiedź stronę docs.whirlpool.eu, aby uzyskać szczegóły techniczne i przewodniki.

INSTRUKCJA OBSŁUGI WIO 3T133 PLE WHIRLPOOL

Przez użyciem urządzenia przeczytać uważnie Instrukcję bezpieczeństwa.

ZESKANUJ KOD QR NA SWOIM URZĄ-DZENIU, ABY UZYSKAĆ BARDZIEJ SZCZEGOŁOWE INFORMACJE.

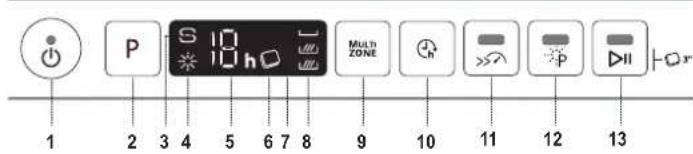

PANEL STEROWANIA

1. Przycisk i kontrolka Wł.-Wył./Reset
2. Przycisk wyboru programu
3. Kontrolka „Brak soli“
4. Kontrolka „Brak płynu nabłyszczającego”
5. Numer programu i wskaźnik „Opóźnienia”

6. Kontrolka „Tabletki”

7. Wyświetlacz

8. Kontrolka „Multizone“
9. Przycisk „Multizone”
10. Przycisk„Opóźnienie”

11. Przyciski kontrolka „Turbo"

12. Przycisk i kontrolka „Power Clean®”

13. Przyciski kontrolka „START/Pauza” / „Tabletka (Tab)“

PIERWSZE UŻYCIE

NAPEŁNIANIE ZBIORNIKA SOLI

Zastosowanie soli zapobiega tworzeniu się KAMIENIA na naczyniach i funkcjonalnych podzespołach zmywarki.

- Konieczne jest, aby ZBIORNIK SOLI NIGDY NIE BYŁ PUSTY.

- Ważne też jest odpowiednie ustawienie twardości wody.

Zbiornik soli znajduje się w dolnej części zmywarki (patrz OPIS PRODUKTU), i musi zostać napełniony, gdy na panelu sterowania świeci się kontrolka BRAK SOLI.

1. Wyjąć dolny kosz i odkręcić korek zbiornika (w kierunku przeciwnym do ruchu wskazówek zegara).
2. Tylko podczas wykonywania czynności po raz pierwszy: Napełnić zbiornik soli woda.

3. Umieścić lejek (patrz rys.) i wsypać sól aż do krawędzi zbiornika (około 1 kg); niewielki wyciek wody jest tu normalny.

4. Wyjąć lejek i wytrzeć resztki soli wokół otworu.

Upewnić się, czy korek jest mocno dokręcony, aby detergent nie mógł przedostać się do zbiornika podczas programu zmywania (mogłoby to spowodować nienaprawialne uszkodzenie zmiękczacza wody).

Jeśli trzeba uzupełnić ilość soli w urządzeniu, należy wykonać tę czynność przed rozpoczęciem cyklu zmywania aby uniknąć korozji.

NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO

Płyn nabłyszczający ułatwia SUSZENIE naczyń. Dozownik płynu nabłyszczającego A powinien zostać napełniony, gdy kontrolka BRAK PŁYNU NABŁYSZCZAJĄCEGO *, świeci się na panelu sterowania.

NIGDY nie wlewać płynu nabłyszczającego bezpośrednio do komory zmywarki.

NAPEŁNIANIE DOZOWNIKA DETERGENTU

Aby otworzyć dozownik detergentu, użyć urządzenia do otwierania C. Detergent wsypywać/wlewać tylko do suchego zasobnika D. Detergent przeznaczony do mycia wstępnego wsypywać/wlewać bezpośrednio do komory zmywarki.

Jeśli używany jest detergent typu „all-in-one” zalecamy używanie przycisku TABLETKI, ponieważ wtedy zostanie wybrany program pozwalający na osiągnięcie najlepszych rezultatów mycia i suszenia za każdym razem.

Zastosowanie detergentów nieprzeznaczonych do użytku w zmywarkach może spowodować nieprawidłowe działanie lub uszkodzenie urządzenia.

SYSTEM ZMIĘKCZANIA WODY

Zmiękczacz wody automatycznie zmniejsza twardość wody, tym samym zapobiegając nagromadzeniu osadu na grzałe co z kolei przyczynia się do większej wydajności zmywania.

System sam regeneruje się przy pomocy soli, zatem zbiornik soli należy uzupełniać jak tylko będzie pusty.

Częstotliwość regeneracji zależy od ustawienia poziomu twardości wody - regeneracja następuje raz na 6 cykli Eco, kiedy twardość wody ustawiona jest na poziom 3.

Proces regeneracji rozpoczyna się wraz z ostatnim płukaniem i kończy podczas etapu suszenia przed końcem cyklu.

• Podczas jednej regeneracji: \~Zużycie 3.5 L wody;
  • Dodatkowe 5 minut cyklu;
  • Zużycie poniżej 0,005 kWh energii elektrycznej.

TABELA PROGRAMÓW

Program		Opis programów	Faza suszenia	NaturalDry	Dostępne opcje *)	Czas trwania programu zmywania (godz.:min) **1	Zużycie wody (litry/cykl)	Zużycie energii (kWh/cykl)
1.	ECO	Eco 50°- Program Eco jest przeznaczony do mycia naczyń o zwykłym stopniu zabrudzenia; dla tego zastosowania jest to najbardziej wydajny program pod względem zużycia energii elektrycznej i wody oraz w takim zastosowaniu program ten uzyskał certyfikat zgodności z dyrektywą unijną Ecodesign.	√	√		3:20 9,5 0,64
2.		6thSense 50°- 60° - Do mycia normalnie zabrudzonych naczyń z zaschniętymi resztkami potraw. Program jest automatycznie dostosowany w zależności od poziomu zabrudzenia. Gdy czujnik wykryje poziom zabrudzenia, na wyświetlaczu pojawi się animacja i czas trwania cyklu zostanie zaktualizowany.	√	√		1:25 - 3:00 7,0 - 14,0 0,90 - 1,40
3.		Intensywny 65° - Program do zmywania bardzo zabrudzonych naczyń, szczególnie zalecany do patelni i garnków (nie powinien być używany do delikatnych naczyń).	√	√		2:50	14,0	1,50
4.		Mieszane 60° - Rozmaite zabrudzenia. Do mycia normalnie zabrudzonych naczyń z zaschniętymi resztkami potraw	√	√		2:30	16.0	1.30
5.		Szybkie mycie i suszenie 50° - Normalnie zabrudzone naczynia. Cykl do codziennego stosowania, zapewniający optymalne rezultaty zmywania i suszenia w krótszym czasie.	√	√		1:25	11,5	1,10
6.		Kryształy 45° - Program do mycia delikatnych naczyń, które są bardziej wrażliwe na wysoką temperaturę, np. szklanki i kubeczki.	√	√		1:40	11,5	1,20
7.		Szybki 30' 50° - Program należy stosować przy połowie załadunku lub lekko zabrudzonych naczyniach, na których nie zalegają resztki jedzenia. Nie zawiera fazy suszenia.	-	-		0:30 9,0 0,50

PLSkrócona Instrukcja Obstugi

Program		Opis programów	Faza suszenia	NaturalDry	Dostępne opcje*)	Czas trwania programu zmywania (godz.:min)**	Zużycie wody (litry/cykl)	Zużycie energii (kWh/cykl)
8.		Cichy 50° - Odpowiedni do zmywania w nocy. Zapewnia optymalne rezultaty zmywania i suszenia przy najniższej emisji hałasu.	√	√		3:30 15,0	1,15
9.		Dezynfekujący 65° - Średnio lub bardzo zabrudzone naczynia, z dodatkowym działaniem antybakteryjnym. Można wykorzystywać do wykonania czynności związanych z konserwacją zmywarki.	√	-		1:40 10,0	1,30
10.		Mycie wstępne - Opłukiwanie naczyń przeznaczonych do późniejszego mycia. W tym programie nie używa się żadnego detergentu.	-	-		0:12	4,5	0,01
11.		Samoczyszczenie 65° - Program przeznaczony do przeprowadzania konserwacji zmywarki, tylko w przypadku gdy zmywarka jest PUSTA, z zastosowaniem specjalnych detergentów służących do konserwacji zmywarki.	-	-		0:50	8,0	0,85

Dane Programu Eco uzyskano na podstawie pomiarów wykonanych w warunkach laboratoryjnych zgodnie z normą europejską EN 60436:2020.

Uwaga dla laboratoriów testowych: szczególowe informacje dotyczące warunków testów porównawczych EN można uzyskać pod adresem:

[e-mail].

Przed żadnym z tych programów nie ma potrzeby wstępnego przygotowania naczyń.

*) Nie wszystkie opcje mogą być używane jednocześnie.

**) Wartości podane dla innych programów niż program Eco mają charakter referencyjny. Rzeczywisty czas może się zmieniać w zależności od wielu czynników, takich jak temperatura i ciśnienie dopływającej wody, temperatura otoczenia, ilość detergentu, wielkość i typ załadunku oraz jego wyważenie, a także od dodatkowo wybranych opcji i kalibracji czujnika. Kalibracja czujnika może wydłużyć czas trwania programu aż o 20 min.

OPCJE I FUNKCJE

Zeskanuj kod QR na swoim urządzeniu, aby uzyskać bardziej szczegółowe informacje.

OPCJE można wybierać bezpośrednio, naciskając odpowiedni przycisk (patrz PANEL STEROWANIA). Jeśli dana opcja nie może być używana z wybranym programem (patrz TABELA PROGRAMÓW), odpowiednia dioda LED mignie szybko 3 razy i będzie słychać sygnał dźwiękowy. Opcja nie zostanie włączona.

MULTI ZONE MULTIZONE - Jeśli nie ma wielu naczyń do zmywania, można wykorzystać program „Połowa załadunku”, w celu oszczędzenia wody, energii elektrycznej i detergentu. Domyślnie urządzenie myje naczynia we wszystkich koszach.

OPÓŻNIENIE - Włączenie programu można opóźnić o pewien czas, od 1 do 12 godzin.

Funkcja OPÓŻNIENIE nie może być ustawiana po włączeniu się programu.

TURBO - Ta opcja może być stosowana w celu zmniejszenia czasu trwania programu głównego, przy jednoczesnym uzyskaniu takich samych rezultatów mycia i suszenia.

POWER CLEAN® - Dzięki dodatkowym silnym dyszom ta opcja zapewnia bardziej intensywne i dokładne mycie w koszu dolnym, w określonym jego obszarze. Opcja ta jest polecana do mycia garnków i patelni.

TABLETKA (TAB) - W przypadku korzystania z detergentu w proszku lub w płynie, opcja ta powinna być wyłączona.

KONTROLKA DZIAŁANIA - Lampka LED świecąca na podłogę wskazuje, że zmywarka działa.

Można wybrać jeden z następujących trybów pracy:

a) Funkcja wyłączona.

b) Gdy rozpoczyna się cykl, kontrolka włącza się na kilka sekund, pozostaje wyłączona podczas cyklu i miga na koniec cyklu.

c) Kontrolka pozostaje włączona podczas cyklu i miga po jego zakończeniu (tryb domyślny).

NaturalDry to konwekcyjny system suszenia, który automatycznie otwiera drzwiczki podczas/po fazie suszenia, aby zapewnić doskonałe rezultaty suszenia każdego dnia. drzwiczki otwierają się w temperaturze, która jest bezpieczna dla mebli kuchennych, dlatego nie zostaną one otworzone, gdy włączona jest opcja TURBO.

ŁADOWANIE KOSZY

POJEMNOŚĆ: 14 kompletów

KOSZ NA SZTUČCE

(przykładowe załadowanie kosza na sztućce)

Trzecia półka-kosz jest przeznaczona do umieszczania sztućców. Koszyk na sztućce jest wyposażony w dwie wysuwane tacki, aby optymalnie wykorzystać miejsce poniżej i umożliwiać wkładanie wysokich elementów do kosza górnego.

GÓRNY KOSZ

(przykładowe załadowanie górnego kosza)

Tu należy wkładać delikatne i lekkie naczynia: szklanki, filiżanki, talerzyki, małe miseczki do sałatek.

SKŁADANE PÓŁECZKI Z RE- GULOWANYM POŁOŻENIEM

(przykład sposobu załadowania dolnego kosza)

DOLNY KOSZ

Do garnków, pokrywek, talerzy, misek do sałatek, sztućców itp. Duże talerze i pokrywki powinny być umieszczane z boku, aby uniknąć stykania się z ramieniem natryskowym. Dolny kosz jest wyposażony w podnoszone wsporniki, które mogą być używane w położeniu pionowym przy wkładaniu talerzy lub w położeniu poziomym, aby ułatwić wkładanie patelni i misek.

POWER CLEAN®

System Power Clean® wykorzystuje specjalne dysze wodne znajdujące się z tyłu komory, które pozwalają na intensywne mycie bardzo zabrudzonych naczyń. Dolny kosz posiada miejsce do umieszczania dużych przedmiotów. Z tyłu kosza znajduje się specjalny wysuwany wspornik, który

może być używany do podparcia patelni lub blach do pieczenia i ustawienia ich pionowo, dzięki czemu będą zajmowały mniej miejsca. Umieszczając garnki/patelnie skierowane w stronę elementu Power Clean®, należy włączyć POWER CLEAN® na panelu sterowania.

CZYSZCZENIE I KONSERWACJA

Więcej informacji w Przewodniku Użytkownika na stronie internetowej.

CZYSZCZENIE ZESPOŁU FILTRA CZYSZCZENIE RAMION NATRYSKOWYCH

2

3

W przypadku odnalezienia ciał obcych (np. potłuczonego szkła, porcelany, kości, pestek owoców itp.), należy je ostrożnie wyjąć. NIGDY NIE NALEŻY WYJMOWAĆ osłony pompy cyklu myjącego (czarny element) (Rys. 4)

Aby zdjąć górne ramię natryskowe należy przekręcić plastikowy pierścień blokujący w kierunku ruchu wskazówek zegara.

Dolne ramię natryskowe można wyjmować pociągając je w górę.

USUWANIE USTEREK

Zeskanuj kod QR na swoim urządzeniu, aby uzyskać bardziej szczegółowe informacje.

Jeśli zmywarka nie działa prawidłowo, należy sprawdzić czy problem można rozwiązać wykonując czynności opisane poniżej. W przypadku błędów lub problemów prosimy skontaktować się z zakładem serwisowym, którego dane kontaktowe można odnaleźć w książeczce gwarancyjnej. Części zamienne będą dostępne przez okres do 7 lub do 10 lat, zgodnie z określonymi wymaganiami rozporządzenia.

PROBLEM MOŻLIWE PRZYCZYNY ROZWIĄZANIE
Zmywarka nie napełnia się wodą.Na wyświetlaczu widoczny jest komunikat: Dioda H, 6 i Wł./Wył. szybko migają.	Brak wody w sieci wodociągowej lub zawór jest zamknięty.Wąż dopływowy jest zagięty.Sitko w wężu dopływowym wody jest zapchane; niezbędne jest jego oczyszczenie.	Sprawdzić, czy woda dopływa z sieci wodociągowej lub czy zawór jest otwarty.Sprawdzić czy wąż dopływowy nie jest zagięty (zobacz INSTALACJA), następnie ponownie zaprogramować i włączyć zmywarkę.Po wykonaniu sprawdzenia i oczyszczenia należy wyłączyć i włączyć zmywarkę, i rozpo-cząć nowy program.
Zmywarka kończy cykl przedwcześnieNa wyświetlaczu widoczny jest komunikat: Dioda 15 i Wł./Wył. szybko migają.	Wąż dopływowy ustawiony jest zbyt nisko lub zasysa do kanalizacji domowej.Powietrze w dopływie wody.	Sprawdzić czy końcówka węża dopływowego umieszczona jest na prawidłowej wysokości (zobacz INSTALACJA). Należy sprawdzić pod kątem zasysania do kanalizacji domowej, w razie potrzeby zainstalować zawór wpustowy.Sprawdzić układ doprowadzania wody pod kątem wycieków lub innych problemów mogących wiązać się z przepuszczaniem powietrza.

Zasady, standardową dokumentację, informacje na temat zamawiania części zamiennych oraz dodatkowe informacje o produkcie można znaleźć:

• Korzystając z kodu QR na swoim produkcie.
  • Odwiedzając naszą stronę internetową docs.whirlpool.eu i parts-selfservice.whirlpool.com
• Ewentualnie można skontaktować się z naszą obsługą posprzedażową (patrz numer telefonu w książeczce gwarancyjnej).
  Kontaktując się z naszą obsługą posprzedażową, należy podać kody zamieszczone na tabliczce identyfikacyjnej produktu.
  Informacje o modelu można uzyskać przy pomocy kodu QR podanego na etykiecie energetycznej. Etykieta zawiera również identy-fikator modelu, którego można użyć do znalezienia informacji na portalu rejestru pod adresem https://eprel.ec.europa.eu.
