WIO 3T133 PLE - Geschirrspüler WHIRLPOOL - Kostenlose Bedienungsanleitung

Marke	Whirlpool
Modell	WIO 3T133 PLE
Produkttyp	Einbaugeschirrspüler
Kapazität	14 Maßgedecke
Abmessungen (B x H x T)	60 cm x 85 cm x 60 cm
Nettogewicht	45 kg
Stromversorgung	220-240 V, 50/60 Hz
Anzahl Programme	11 Programme (darunter Eco, 6th Sense, Intensiv, Schnell, etc.)
Eco-Programm	50°C, Dauer 3h20, Wasserverbrauch 9,5 L, Energie 0,64 kWh
Verfügbare Optionen	Multizone, Startzeitvorwahl, Turbo, Power Clean, Tablette
Trocknung	NaturalDry (automatische Türöffnung)
Spezialtechnologie	6th Sense (Verschmutzungserkennung), Power Clean (Hochdruckdüsen)
Salzbehälter	Fassungsvermögen ca. 1 kg, mit Füllstandsanzeige
Klarspülmittel-Dosierer	Mit Füllstandsanzeige
Wasserenthärter	Automatische Regeneration mit Salz
Filtersystem	Reinigbarer Filtersatz, Pumpenschutz
Sprüharme	Oberer und unterer abnehmbar
Wartung	Regelmäßige Reinigung der Filter und Arme, Selbstreinigungsprogramm
Sicherheit	Überlaufschutz, Kindersicherung (nicht spezifiziert)
Ersatzteile	Bis zu 7-10 Jahre gemäß Verordnung erhältlich
Gesetzliche Informationen	Gemäß Norm EN 60436, Energielabel per QR-Code

Häufig gestellte Fragen - WIO 3T133 PLE WHIRLPOOL

Wie starte ich einen Spülgang?

Wählen Sie das gewünschte Programm mit dem Wahlschalter aus und drücken Sie dann die Taste Start/Pause. Die Anzeige leuchtet auf und der Zyklus beginnt.

Wann muss ich den Salzbehälter füllen?

Füllen Sie den Behälter, wenn die Anzeige Salzniveau leuchtet. Verwenden Sie den mitgelieferten Trichter und starten Sie sofort nach dem Hinzufügen einen Spülgang.

Was tun, wenn der Geschirrspüler nicht richtig trocknet?

Überprüfen Sie, ob genügend Klarspülmittel vorhanden ist und die NaturalDry-Option aktiviert ist (außer wenn Turbo ausgewählt ist). Stellen Sie sicher, dass das Geschirr richtig beladen ist.

Wie verwende ich die Power Clean-Funktion?

Drücken Sie die Taste Power Clean, um Hochdruckdüsen im unteren Korb zu aktivieren, ideal für Töpfe und Pfannen.

Was bedeutet der Fehlercode H6?

Code H6 weist auf ein Problem mit der Wasserzufuhr hin. Überprüfen Sie, ob der Wasserhahn geöffnet ist und der Zulaufschlauch nicht geknickt oder verstopft ist.

Wie reinige ich die Filter?

Entfernen Sie den unteren Korb, schrauben Sie den Filtersatz ab, reinigen Sie ihn unter fließendem Wasser und montieren Sie ihn wieder. Entfernen Sie niemals den Pumpenschutz (schwarzes Teil).

Kann ich All-in-One-Reiniger verwenden?

Ja, aktivieren Sie die Option Tablette, um das Programm zu optimieren. Andernfalls verwenden Sie Pulver oder Flüssigkeit im dafür vorgesehenen Dosierer.

Wie stelle ich die Startzeitvorwahl ein?

Drücken Sie die Taste Startzeitvorwahl, um den Start um 1 bis 12 Stunden zu verzögern. Bestätigen Sie mit der Taste Start/Pause.

Warum öffnet sich die Tür während des Zyklus?

Es ist die Funktion NaturalDry, die die Tür automatisch öffnet, um die Trocknung zu verbessern. Das ist normal und sicher.

Wie erhalte ich weitere Informationen?

Scannen Sie den QR-Code am Gerät oder besuchen Sie die Website docs.whirlpool.eu für technische Details und Anleitungen.

BEDIENUNGSANLEITUNG WIO 3T133 PLE WHIRLPOOL

SYSTÉM PRO ZMĚKČOVÁNÍ VODY

Für eine umfassendere Unterstützung melden Sie Ihr Gerät bitte an unter: www.whirlpool.eu/register

Lesen Sie vor Gebrauch des Geräts die Sicherheitshinweise aufmerksam durch.

BITTE SCANNEN, SIE DEN QR-CODE AUF IHREM GERÄT, UM DETAILLIER- TERE INFORMATIONEN ZU ERHALTEN

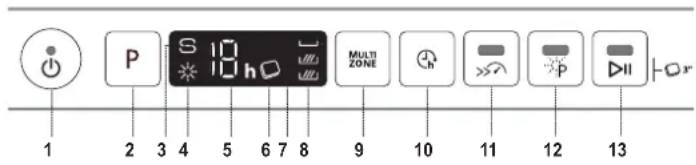

BEDIENTAFEL

1. Ein-Aus/Reset Taste mit Anzeigelicht
2. Programmwahl-Taste
3. Anzeigelicht zum Salz auffüllen
4. Anzeigelicht zum Klarspüler auffüllen
5. Programmnummer und Verzögerungszeit-Anzeige
6. Tab Anzeigelicht

7. Anzeige

8. Multizone Anzeigelicht

9. Multizone-Taste
10. Startvorwahl-Taste
11. Turbo-Taste mit Anzeigelicht
12. Power Clean®-Taste mit Anzeigelicht
13. Start/Pause Taste mit Anzeigelicht / Tab

ERSTER GEBRAUCH

SALZBEHÄLTER BEFÜLLEN

Mit der Verwendung von Salz werden KALKABLAGERUNGEN auf dem Geschirr und den funktionalen Komponenten des Geschirrspülers verhindert.

• DER SALZBEHÄLTER DARF NIE LEER SEIN!

- Es ist wichtig, die Wasserhärte einzustellen.

Der Salzbehälter befindet sich im Geschirrspülerboden (siehe PRODUKTBE-SCHREIBUNG) und muss aufgefüllt werden, wenn die SALZNACHFÜLLAN-ZEIGE der Bedienblende leuchtet.

1. Ziehen Sie den Unterkorb heraus und schrauben Sie den Salzbehälterdeckel gegen den Uhrzeigersinn ab.
2. Nur beim ersten Mal: Befüllen Sie den Salzbehälter mit Wasser.

3. Setzen Sie den Trichter auf (siehe Abbildung) und füllen Sie den Behälter bis zum Rand mit Salz (ca. 1 kg), es ist normal, wenn etwas Wasser ausläuft.

4. Den Trichter abnehmen und die Salzreste vom Öffnungsrand entfernen. Sicherstellen, dass der Deckel fest angeschraubt ist, so dass kein Spülmittel während dem Waschprogramm in den Behälter gelangt (dies könnte den Wasserenthärter irreparabel beschädigen).

Immer wenn Sie Salz zugeben müssen, ist es zwingend vorgeschrieben, diesen Vorgang vor dem Beginn des Spülgangs auszuführen, um Korrosion zu vermeiden.

KLARSPÜLERSPENDER AUFFÜLLEN Klarspüler macht das TROCKNEN von Geschirr einfacher. Der Klarspülerspender A muss aufgefüllt werden, wenn das KLAR-SPÜLER AUFFÜLLEN Anzeigelicht auf der Bedienblende leuchtet.

Füllen Sie den Klarspüler NIEMALS direkt ins Innere des Geschirrspülers.

EINFÜLLEN DES SPÜLMITTELS

Zum Öffnen des Spülmittelbehälters den Öffnungsmechanismus C drücken. Füllen Sie das Spülmittel ausschließlich in das trockene Fach D ein. Die für den Vorspülgang benötigte Spülmittelmenge wird direkt in den Geschirrspüler gegeben.

Werden Kombispülmittel verwendet, dann empfehlen wir, die Option TAB zu verwenden. Damit werden die Programme dem verwendeten Spülmittel angepasst, um das bestmögliche Spülergebnis zu erhalten.

Die Verwendung von Reinigungsmitteln, die nicht für Geschirrspüler bestimmt sind, kann zu Fehlfunktionen oder Schäden am Gerät führen.

WASSERENTHÄRTUNG

Der Wasserenthärter reduziert automatisch die Wasserhärte, verhindert Kesselsteinablagerungen am Heizelement und trägt somit zu einer höheren Reinigungsleistung bei.

Dieses System regeneriert sich mit Salz, daher ist es erforderlich, Salz in den Behälter zu füllen, wenn dieser leer ist.

Die Regenerierungshäufigkeit hängt von eingestellten Stufe für die Wasserhärte ab - die Regenerierung findet einmal alle 6 Eco-Zyklen bei Wasserhärte auf 3 statt.

Der Regenerationsprozess beginnt in der Endspülung und endet in der Trocknungsphase, bevor der Zyklus endet.

• Eine einzelne Regeneration verbraucht: \~3,5 l Wasser;
  • Das Programm dauert bis zu 5 Minuten länger;
  • Energieverbrauch unter 0,005 kWh

PROGRAMMTABELLE

Programm		Programmbeschreibung	Trocken - phase	NaturalDry	Verfügbare Zusatzfunktionen *)	Pro-grammdauer (Std:Min)**)	Wasserverbrauch (Liter/ Zyk-lus)	Energie-verbrauch (kWh/ Zyklus)
1.	ECO	Eco 50° - Das ECO-Programm eignet sich, um normal ver-schmutztes Geschirr zu reinigen. In Bezug auf den kombinierten Energie- und Wasserverbrauch ist es das effizienteste Programm, das auch zur Prüfung der Einhaltung der Ökodesign-Richtlinie verwendet wird.	√	√		3:20 9,5	0,64
2.		6thSense® 50°- 60° - Für normal verschmutztes Geschirr mit trockenen Speiseresten. Erfasst den Grad der Verschmutzung auf dem Geschirr und passt das Programm entsprechend an.	√	√		1:25 - 3:00	7,0 - 14,0	0,90 - 1,40
3.		Intensiv 65° - Programm empfohlen für stark verschmutztes Geschirr, besonders Töpfe und Pfannen (nicht für empfindliche Teile verwenden).	√	√		2:50	14,0	1,50
4.		Gemischt 60° - Vermischte Verschmutzung. Für normal ver-schmutztes Geschirr mit trockenen Speiseresten.	√	√		2:30	16.0	1.30
5.		Schnelles Spülen & Trocknen 50° - Normal verschmutztes Geschirr. Täglicher Zyklus, der optimale Reinigungs- und Trocken-leistung in kürzester Zeit garantiert.	√	√		1:25	11,5	1,10
6.		Kristall 45° - Programm für empfindliches Geschirr, das empfindlicher auf hohe Temperaturen ist, zum Beispiel Gläser und Becher.	√	√		1:40	11,5	1,20
7.		Rapid 30' 50° - Programm ideal für eine halbe Beladung mit leicht verschmutztem Geschirr ohne getrocknete Speisereste. Hat keine Trocknungsphase.	-	-		0:30 9,0	0,50
Programm		Programmbeschreibung	Trocken - phase	NaturalDry	Verfügbare Zusatzfunktionen *)	Pro-grammdauer (Std:Min) **	Wasserverbrauch (Liter/ Zyk-lus)	Energie-verbrauch (kWh/ Zyklus)
8.		Nachtspülen 50° - Geeignet für den Nachtbetrieb des Gerätes. Garantiert optimale Reinigungs- und Trockenleistung bei niedrigstem Lärmpegel.	√	√		3:30 15,0	1,15
9.		Desinfizieren 65° - Normal oder stark verschmutztes Geschirr mit zusätzlichem antibakteriellen Spülgang. Kann für die War-tung des Geschirrspülers verwendet werden.	√	-		1:40 10,0	1,30
10.		Vorwäsche - Verwendet, um Geschirr einzuweichen, das später gespült werden soll. Für dieses Programm wird kein Spülmittel verwendet.	-	-		0:12 4,5	0,01
11.		Selbstreinigend 65° - Programm, das für die Pflege des Geschirrspüler zu verwenden ist. Es ist nur bei LEEREM Geschirrspüler und mit speziellen Reinigungsmitteln für die Pflege des Geschirrspü-lers auszuführen.	-	-		0:50 8,0	0,85

Die ECO-Programmdaten sind Labormessdaten, die gemäß der europäischen Vorschrift EN 60436:2020 erfasst wurden.

Hinweis für die Prüflabors: Informationen hinsichtlich der Bedingungen des EN-Vergleichstests sind unter nachfolgender Adresse anzufordern: [e-mail]

Eine Vorbehandlung des Geschirrs ist vor keinem Programm erforderlich.
*) Nicht alle Optionen können gleichzeitig verwendet werden.
**) Werte, die für andere Programme als das ECO-Programm angegeben werden, sind nur Richtwerte. Die aktuelle Zeit kann auf Grundlage von mehreren Faktoren, wie Temperatur und Druck des eintretenden Wassers, Raumtemperatur, Spülmittelmenge, Menge und Art der Beladung, Lastausgleich, zusätzlich gewählte Optionen und Sensoreichung variieren. Die Sensoreichung kann die Programmdauer bis zu 20 Min. erhöhen.

OPTIONEN UND FUNKTIONEN

Bitte scannen Sie den QR-Code auf ihrem Gerät, um detail-

liertere Informationen zu erhalten.

OPTIONEN kann direkt durch Drücken der entsprechenden Taste ausgewählt werden (siehe BEDIENBLENDE). Wenn eine Option nicht mit dem ausgewählten Programm kompatibel ist (siehe PROGRAMMTABELLE), blinken die entsprechenden LED 3 Mal schnell und ein Piepton ertönt. Die Option wird nicht aktiviert.

MULTI MULTIZONE - Haben Sie nur wenig Geschirr zu spülen, wählen Sie den SPülgang Halbe Füllung. Sie sparen Wasser, Strom und Spülmittel. Standardmäßig wäscht das Gerät das Geschirr in allen Körben.

STARTZEITVORWAHL - Die Programmstartzeit kann um eine Zeit von 1 bis 12 Stunden verzögert werden. Bei bereits in Gang gesetztem Programm ist eine Startzeitvorwahl nicht mehr möglich.

TURBO - Diese Option kann verwendet werden um die Dauer der Hauptprogramme zu reduzieren, unter Beibehaltung derselben Spül- und Trockenleistungsgrade.
POWERCLEAN® - Mit den zusätzlichen Powerdüsen bietet diese Option im dafür vorgesehenen Bereich im Unterkorb einen intensiveren und stärkeren Spülvorgang. Diese Zusatzfunktion ist ideal zum Reinigen von Töpfen und Brätern.

TAB - Wenn Sie Pulver oder Flüssigspülmittel verwenden, muss diese Option ausgeschaltet sein.

BETRIEBSANZEIGE- Eine auf den Boden projizierte LED zeigt an, dass der Geschirrspüler in Betrieb ist. Eine der folgenden Betriebsarten kann ausgewählt werden:

a) Deaktivierte Funktion
b) Wenn das Programm startet schaltet sich das Licht für einige Sekunden an, bleibt während dem Programm ausgeschaltet und blinkt zu Programmende.
c) Das Licht bleibt während dem Programm an und blinkt zu Programmende (Standardeinstellung).

NaturalDry - Das ist ein Heißlufttrocknungssystem, das die Tür während/ nach der Trockenphase automatisch öffnet, um täglich hervorragende Trockenleistung sicherzustellen. Die Tür öffnet sich bei einer für Ihre Küchenmöbel sicheren Temperatur, daher wird die Tür nicht geöffnet, wenn die Option TURBO eingeschaltet ist.

KÖRBE BELADEN

FASSUNGSVERMÖGEN: 14 Maßgedecke

BESTECKSCHUBLADE

(Sortierbeispiel für die Besteckschublade)

Die dritte Schublade wurde für das Hineinlegen von Besteck entwickelt.

Der Besteckkorb hat zwei seitlichen Schubladen, um die Höhe des darunter liegenden Bereichs bestmöglich zu nutzen und das Laden von hohen Teilen in den Unterkorb zu ermöglichen.

Für Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. Große Teller und Deckel sollten idealerweise an die Seiten gelegt werden, um nicht mit dem Sprüharm in Kontakt zu kommen.

Der Unterkorb verfügt über klappbare Ablagen, die in vertikaler Stellung für Teller oder in horizontaler (niedriger) Position für Pfannen und Salatschüsseln verwendet werden können.

(Sortierbeispiel für den Unterkorb)

OBERKORB

(Sortierbeispiel für den Oberkorb)

Hier sortieren Sie empfindliches und leichtes Geschirr ein: Gläser, Tassen, kleine Teller, flache Schüsseln.

KLAPPBARE
KLAPPEN MIT VERSTELLBARER POSITION

POWER CLEAN®

Bei Power Clean® sorgen spezielle Wasserdüsen hinten im Gerät für eine verstärkte Reinigung von stark verschmutztem Geschirr. Der Unterkorb hat eine Raumzone, eine spezielle Halterung zum Herausziehen an der Korbhinterseite, welche benutzt werden kann

um Pfannen oder Backbleche in senkrechter Position zu halten, und so weniger Raum zu beanspruchen. Wenn die Töpfe/Bräter in Richtung Power Clean® eingelegt werden, bitte POWER CLEAN® auf der Bedienblende aktivieren.

REINIGUNG UND WARTUNG

Weitere Informationen in der Bedienungsanleitung auf der Website.

REINIGUNG DER FILTEREINHEIT REINIGUNG DER SPRÜHARME

2

3

Zur Abnahme des oberen Sprüharms drehen Sie den Kunststoffring im Uhrzeigersinn ab.
Um den unteren Sprüharm abzunehmen, ihn nach oben ziehen.

Falls Sie Fremdkörper (wie Glasscherben, Porzellan, Knochen, Fruchtsamen usw.) finden, entfernen Sie diese bitte sorgfältig. Das Spülpumpenschutzteil (schwarzes Teil) NICHT ABGENOMMEN WERDEN (Abb 4).

LÖSEN VON PROBLEMEN

Bitte scannen Sie den QR-Code auf ihrem Gerät, um detailliertere Informationen zu erhalten.

Falls Ihr Geschirrspüler nicht richtig funktioniert, versuchen Sie, das Problem anhand der folgenden Liste zu beheben. Für andere Fehler oder Probleme wenden Sie sich bitte an den autorisierten Kundendienst, dessen Kontaktdaten im Garantieheft aufgeführt sind. Ersatzteile werden für einen Zeitraum von entweder bis zu 7 oder bis zu 10 Jahren verfügbar sein, je nach den spezifischen Anforderungen der Verordnung.

STÖRUNGEN	MÖGLICHE URSACHEN	LÖSUNG
Der Geschirrspüler lädt kein Wasser. Das Display zeigt:H, 6 und die LED EIN-/AUS blinken rasch.	Kein Wasser im Wassernetz oder zugedrehter Wasserhahn.	Sicherstellen, dass Wasser im Wassernetz ist oder der Wasserhahn läuft.
	Geknickter Zulaufschlauch.	Sicherstellen, dass der Zulaufschlauch nicht geknickt ist (siehe INSTALLATION), den Geschirrspüler neu programmieren und wieder einschalten.
	Sieb im Zulaufschlauch verstopft; es muss gereinigt werden.	Nach der Überprüfung und Reinigung, den Geschirrspüler ausschalten und ein neues Programm starten.
Der Geschirrspüler beendet frühzeitig das Programm. Das Display zeigt: 15 und die LED EIN-/AUS blinken rasch.	Abflussschlauch zu niedrig positioniert oder Wasser vom Abwassersystem angesaugt.	Kontrollieren Sie, ob das Ende des Abflussschlauches auf der korrekten Höhe positioniert ist (siehe INSTALLATION). Kontrollieren Sie, ob Wasser in das Abwassersystem angesaugt wird, installieren ggf. ein Belüftungsventil.
	Luft in der Wasserversorgung.	Kontrollieren Sie die Wasserversorgung auf Lecks oder andere Probleme, die einen Lufteintritt verursachen.

Firmenrichtlinien, Standarddokumentation, Ersatzteilbestellung und zusätzliche Produktinformationen finden Sie unter:

• Mit dem QR-Code auf Ihrem Produkt.

- Besuchen Sie unsere Website docs.whirlpool.eu und parts-selfservice.whirlpool.com

- Alternativ können Sie unseren Kundendienst kontaktieren (Siehe Telefonnummer in dem Garantieheft). Wird unser Kundendienst kontaktiert, bitte die Codes auf dem Typenschild des Produkts angeben.

Die Modellinformation ist über den QR-Code auf der Energieverbrauchskennzeichnung aufrufbar. Die Kennzeichnung enthält auch die Modellnummer, die den Zugang zum Verzeichnisportal unter https://eprel.ec.europa.eu ermöglicht.
