Тип продукту	Портативна зарядна станція
Модель	NS300
Бренд	Navitel
Номінальна потужність	300 Вт
Номінальна ємність	307.84 Вт·год
Захист від перевантаження	330±20 Вт
Вихід змінного струму	230 В ± 10%, 50 Гц (300 Вт)
Виходи USB-A	18 Вт (5 В/3 А, 9 В/2 А, 12 В/4.5 А)
Виходи USB-C	20 Вт (5 В/3 А, 9 В/2 А, 12 В/1.67 А) та 60 Вт (5 В/3 А, 9 В/3 А, 12 В/3 А, 15 В/3 А, 20 В/3 А)
Вихід прикурювача	14 В, 8 А
Вихід DC5525	14 В, 8 А
Бездротова зарядка	15 Вт
Вхід зарядки від автомобіля	60 Вт (12-24 В, 5 А)
Вхід сонячної панелі (Anderson)	60 Вт (18-23 В, 5 А)
Час зарядки (мережевий адаптер)	до 6 годин
Час зарядки (автомобіль)	до 6 годин (двигун працює)
Час зарядки (сонячна панель)	до 7 годин (залежно від умов)
Робоча температура	від -10°C до 40°C
Вага	3.5 кг
Розміри	273 x 171 x 163 мм
Дисплей	РК-дисплей з рівнем заряду, вхідною/вихідною потужністю, кодами помилок
Функції захисту	Перегрів, замерзання, коротке замикання, перевантаження, знижена напруга
Комплект поставки	Зарядна станція, мережевий адаптер, автомобільний кабель, сонячний кабель з MC4, посібник користувача, гарантійний талон

Часті запитання - NS300 Navitel

Як увімкнути Navitel NS300?

Натисніть кнопку живлення, щоб увімкнути станцію. Після цього стануть доступними функції постійного струму, USB, змінного струму та бездротової зарядки.

Чи можна заряджати станцію та пристрої одночасно?

Так, передова система керування акумулятором дозволяє заряджати підключені пристрої через виходи постійного струму та USB, поки станція заряджається. Однак не використовуйте вихід змінного струму під час заряджання.

Що означає код помилки W04?

Код помилки W04 вказує на подію захисту від перевантаження. Вихід змінного струму автоматично вимкнеться. Зменшіть підключене навантаження та скиньте стан, вимкнувши та знову ввімкнувши вихід змінного струму.

Скільки часу потрібно для повної зарядки NS300 від розетки?

За допомогою мережевого адаптера зарядка триває до 6 годин.

Які сонячні панелі рекомендуються для зарядки?

Navitel рекомендує використовувати сонячні панелі Navitel SP120/SP200. Підключайте через вхід Anderson 30A.

Чи можна використовувати світло SOS, коли станція вимкнена?

Так, функції світлодіодного ліхтарика та режиму SOS доступні навіть коли портативна зарядна станція вимкнена. Натисніть відповідні кнопки, щоб активувати їх.

Як зберігати NS300 при тривалому невикористанні?

Зберігайте в прохолодному сухому місці подалі від прямих сонячних променів. Перед зберіганням повністю зарядіть і заряджайте кожні 3 місяці, щоб запобігти виходу акумулятора з ладу.

Що робити, якщо станція не заряджається?

Переконайтеся, що використовуєте мережевий адаптер або сумісний автомобільний/сонячний кабель. Перевірте всі з'єднання. Якщо проблема не зникає, зверніться до розділу усунення несправностей у посібнику.

Як очистити станцію?

Переконайтеся, що всі порти вимкнені. Протріть чистою сухою м'якою тканиною. Видаляйте сміття з бічних вентиляційних отворів без використання стисненого повітря або вставлення предметів. Уникайте абразивних очищувачів або розчинників.

Яка вихідна потужність бездротової зарядки?

Бездротова зарядка забезпечує 15 Вт потужності.

ПОСІБНИК КОРИСТУВАЧА NS300 Navitel

Шановний покупець! Дякуємо Вам за придбання продукту NAVITEL®.

NAVITEL NS300 – портативна станція живлення, здатна видавати чистий синусоїдальний сигнал потужністю 300 Вт, а також має безліч додаткових функцій, описаних у цьому Посібнику користувача. Уважно прочитайте посібник перед використанням пристрою та збережіть його для подальшого використання.

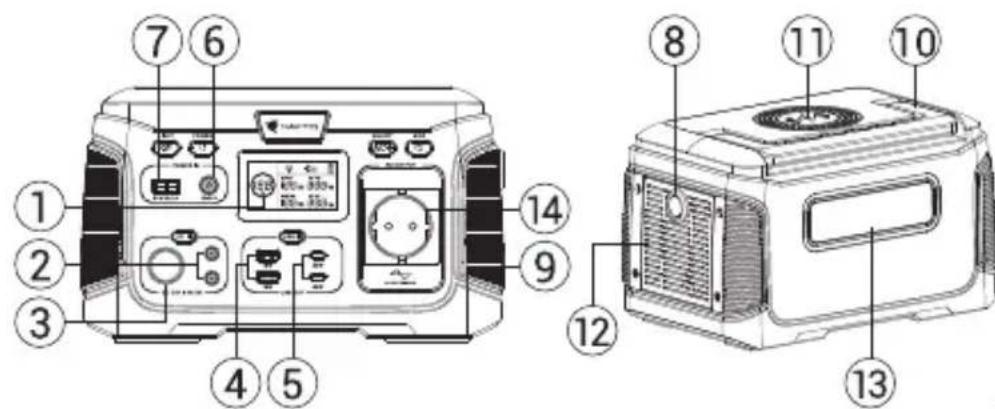

Зовнішній вигляд пристрою

1. Рідкокристалічний дисплей
2. Вихідний роз'єм постійного струму DC5525
3. Роз'єм для автомобильного прикурювача
4. Вихідні порти USB-A
5. Вихідні порти USB-C
6. Вхідний роз'єм постійного струму/ роз'єм для заряджання від автомобіля
7. Роз'єм для заряджання від сонячної батареї
8. Аварійна лампа
9. Захисна гумова накладка
10. Складна ручка для перенесення
11. Панель для бездротової зарядки
12. Повітрозабірник з вентилятором*
13. Світлодіодний ліхтар
14. Вихідна розетка змінного струму

*ВАЖЛИВО! Не накривайте, тримайте відкритим!

Технічні характеристики

Номінальна потужність 300 Вт
Номінальна ємність акумулятора 307.84 Втг
Захист від навантаження 330±20 Вт
Вхід для заряджання від автомобіля	60 Вт12-24 В =5А
Вхід Anderson 30А для заряджання від сонячної панелі	60 Вт18-23 В =5А
Напруга у вихідній розетці змінного струму	230 В ± 10%/ 50 Гц
Вихіды USB-A	18 Вт5 В =3 А9 В =2 А12 В =4.5 А
Вихід USB-C 20W	20 Вт5 В =3 А9 В =2 А12 В =1.67 А

Вихід USB-C 60W	60 Вт5 В=3 А9 В=3 А12 В=3 А15 В=3 А20 В=3 А
Вихід для автомобільного прикурювача 14 В	8 А==
Вихід DC5525 14 В 8 А	==
Потужність бездротової зарядки 15 Вт
Діапазон робочих температур -10 ~ 40 °C
Маса пристрою 3.5 кг
Габарити 273 x 171 x 163 мм

Комплектація

• Портативна станція живлення NAVITEL NS300
- Мережевий адаптер
• Автомобільний зарядний кабель
- Кабель 18 В з роз'ємом МС4 для підключення сонячної панелі*
- Посібник користувача
• Гарантійний талон

*рекомендується використовувати сонячні панелі NAVITEL SP120/SP200; для отримання більш детальної інформації відвідайте www.navitel.com

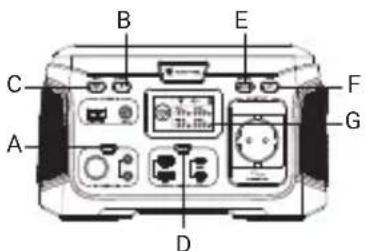

Розміщення елементів на корпусі

Кнопка живлення портативної станції

Натисніть кнопку живлення, щоб увімкнути портативну станцію. У стані станції розблокуються кнопки вкл./выкл. для вихідних портів постійного струму, вихідних USB портів та вихідний розетки змінного струму, а також розблоковується функція бездротової зарядки. Натисніть кнопку живлення, щоб вимкнути портативну станцію після завершення експлуатації.

Кнопка увімкн./вимк. вихідних портів постійного струму

Натисніть кнопку, щоб використовувати вихідні порти постійного струму для заряджання електронних пристроїв. Натисніть кнопку, щоб вимкнути вихідні порти постійного струму після експлуатації.

A. Кнопка увімкн./вимк. вихідних портів постійного струму
В. Кнопка живлення портативної станції
С. Кнопка увімкн./вимк. світлодіодного ліхтаря
D. Кнопка увімкн./вимк. вихідних USB портів
Е. Кнопка увімкн./вимк. вихідний розетки змінного струму
F. Кнопка увімкн./вимк. режиму SOS
G. Дисплей

Кнопка увімкн./вимк. вихідних USB портів

Натисніть кнопку, щоб використовувати вихідні USB порти для заряджання електронних пристроїв. Натисніть кнопку, щоб вимкнути вихідні USB-порти після закінчення експлуатації.

Кнопка увімкин./вимк. вихідний розетки змінного струму.

Щоб зарядити електронні пристрої, натисніть кнопку, щоб використовувати вихідну розетку змінного струму. Натисніть кнопку, щоб вимкнути розетку змінного струму після завершення експлуатації.

Кнопки увімкн./вимк. світлодіодного ліхтаря та режиму SOS

Функції увімкнення світлодіодного ліхтаря та режиму SOS доступні без увімкнення живлення портативної станції.

Розміщення елементів на екрані

Призначення елементів на дисплеї

Індикатор заряду акумулятора

- При під'єднанні зарядного пристрою до портативної станції загоряється індикатор рівня заряду батареї, який показує поточну ємність заряду батареї.

Індикатор потужності на вхідних портах

- При підключенні зарядного пристрою до портативної станції загоряється індикатор потужності на вхідних портах, яким можна контролювати рівень потужності підзарядки батареї.

Індикатор потужності на вихідних портах постійного струму

- При активації вихідних портів постійного струму портативної станції загоряється індикатор потужності на вихідних портах постійного струму, яким можна контролювати рівень потужності зарядки електронного пристрою.

Індикатор потужності на вихідних USB портах постійного струму

- При активації вихідних USB портів портативної станції загоряється індикатор потужності на вихідних USB портах, якому можна контролювати рівень потужності зарядки електронний пристрій.

Н. Індикатор рівня заряду батареї

I. Індикатор потужності на вхідних портах

J. Індикатор роботи світлодіодного ліхтаря

К. Индикатор роботи системи охолодження

L. Індикатор коду помилки

М. Індикатор потужності на вихідних портах постійного струму

N. Індикатор потужності на вихідній розетці змінного струму

О. Індикатор потужності на вихідних USB портах

Індикатор потужності на вихідній розетці змінного струму

- При активації вихідної розетки змінного струму портативної станції загоряється індикатор потужності на вихідній розетці змінного струму, яким можна контролювати рівень потужності зарядки електронного пристрою.

Індикатор коду помилки

- При порушенні функціонування портативної станції загоряється індикатор коду помилки, на якому відображається один із наступних кодів:

W01 – захист від перегріву батареї;

W02 – захист від замерзання батареї;

W03 – захист від короткого замикання розетки змінного струму;

W04 – захист від перевантаження;

W05 – захист від низьковольтної напруги.

Індикатор роботи світлодіодного ліхтаря

- Індикатор роботи світлодіодного ліхтаря світиться, коли ввімкнено світлодіодний ліхтар.

Индикатор роботи системи охолодження

- Індикатор роботи системи охолодження загоряється під час увімкнення системи охолодження.

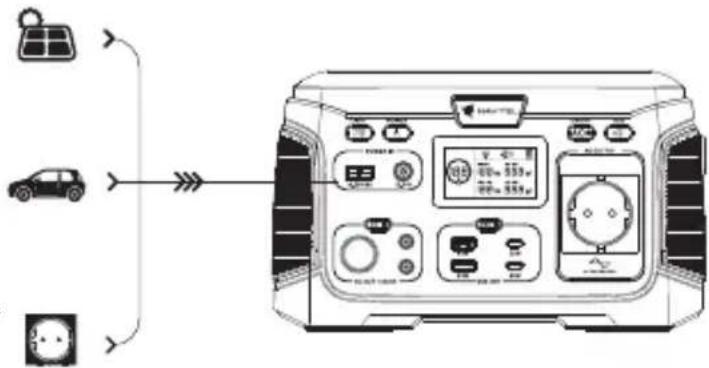

Підзарядка портативної станції

• Щоб зарядити портативну станцію живлення від мережі, підключіть адаптер змінного струму до вхідного гнізда постійного струму та ввімкніть адаптер у розетку. Час підзарядки – до 6 годин.
• Щоб зарядити портативну станцію живлення від автомобіля, запустіть двигун, підключіть автомобільний зарядний кабель до вхідного роз'єму постійного струму станції живлення та роз'єм прикурювача автомобіля. Час підзарядки – до 6 годин.
• Щоб зарядити портативну станцію живлення від сонячної панелі, підключіть кабель із вилкою типу Anderson 30А, що виходить від сонячної панелі, до розетки типу Anderson 30А на станції живлення. Час підзарядки – до 7 годин (залежно від сонячного потоку та розташування панелі).
• Під час заряджання портативної станції живлення від сонячної панелі рекомендується використовувати сонячні панелі NAVITEL SP120/SP200.
• Під час заряджання портативної станції живлення дисплей повинен підсвічуватись та показувати рівень заряду на індикаторі рівня заряду батареї. Коли індикатор показує "100%", станцію живлення повністю заряджено.
• Рекомендується повністю заряджати портативну станцію живлення раз на три місяці, щоб забезпечити високу тривалість служби батареї.

від сонячної панелі NAVITEL SP120/SP200

до 7 годин (залежно від сонячного потоку та розташування панелі)

від автомобільного прикурювача

до 6 годин при включеному двигуні автомобіля

від мережі за допомогою мережевого адаптера

до 6 годин

Підзарядка електронних пристроїв

• Щоб зарядити електронний пристрій від портативної станції живлення, активуйте необхідний вихідний порт натисканням кнопок А, Д або Е і підключіть відповідний кабель або адаптер до цього порту.
• Коли порт активовано, відповідна кнопка на портативній станції повинна горіти зеленим кольором, а також має загорітися дисплей, на якому відображається інформація про стан відповідного порту. При деактивації порту кнопка перестане горіти, а дисплей вимкнеться.
• За відсутності підключених до вихідних портів пристроїв протягом 20 секунд портативна зарядна станція увійде в режим очікування. Щоб вийти з режиму очікування, під'єднайте електронний пристрій до станції.
  • Після закінчення заряджання вимкніть вихідні порти натисканням відповідних кнопок.
• Удосконалена система керування батареями дозволяє заряджати підключений пристрій через вихідні порти постійного струму та вихідні порти USB під час заряджання портативної станції живлення.
  Не підключайте електронні пристрої до вихідної розетки змінного струму у час підзарядки станції живлення!

Перевантаження портативної станції живлення

При перевантаженні на вихідних портах:

• автоматично вимкнеться вихідний порт змінного струму;
- індикатор коду помилки відобразить код;
- індикатор стану вихідних портів постійного струму залишиться підсвіченим, якщо ці порти активовані.

Чищення портативної станції живлення

• Переконайтеся, що всі вхідні та вихідні порти станції живлення вимкнені.
- Протріть станцію чистою, сухою, м'якою та безворсовою тканиною.
Видаліть забруднення з обох бокових вентиляційних отворів. При очищенні бічних вентиляційних отворів не допускайте потрапляння сторонніх частинок всередину корпусу, не рекомендується використовувати стиснене повітря.
- Забороняється використовувати абразивні засоби для чищення або розчинники.
- Не використовуйте металеві предмети для очищення портів, щоб уникнути удару електричним струмом.

Зберігання портативної станції живлення

• Зберігати станцію необхідно у захищеному від сонця приміщенні при проходній температурі та помірній вологості.
• При зберіганні понад 1 місяць повністю заряджайте станцію перед зберіганням та перезаряджайте приблизно кожні 3 місяці, щоб уникнути повної розрядки та можливого виходу з ладу акумулятора.
• Зберігання при підвищеній температурі може призвести до значного скорочення терміну служби, перегріву та займання.
• Зберігання при зниженій температурі може призвести до значного скорочення терміну служби та виходу акумулятора.
• Уникайте впливу корозійних речовин та газів.
  • Після зберігання проведіть візуальний огляд портативної станції живлення щодо пошкоджень або забруднень.

Запобіжні заходи

• Не розбирайте пристрій та не проводьте його самостійно.
• Не допускайте контакту дітей із пристроєм.
• Після закінчення терміну служби пристрій підлягає здачі на утилізацію у відповідний пункт прийому електричного та електронного обладнання для подальшої переробки та утилізації відповідно до федерального або місцевого законодавства.

UA

Можливі проблеми та їх вирішення

Проблема Можливе рішення Можнова причина Можнове рішення
Портативна станція живлення не заряджається	Використання мережного адаптера, що не входить до комплекту постачання	Для підзарядки використовуйте адаптер живлення, що входить до комплекту постачання
	Мережевий адаптер не підключено до портативної зарядної станції	Перевірте підключення мережного адаптера до портативної станції живлення
Електронний пристрій не заряджається від портативної станції живлення	Не активовано вихідні порти	Активуйте вихідні порти відповідно до посібника користувача
	Електронний пристрій не відповідає вимогам, наданим у посібнику користувача	Перевірте відповідність електронного пристрою до вимог цього посібника користувача
	Портативна станція живлення розряджена	Перевірте рівень заряду портативної станції живлення; якщо станція розряджена, проведіть підзарядку

NAVITEL

NAVITEL NS300

Тип пристрою: Портативна станція живлення.

Найменування товару: NAVITEL NS300.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic. Тел.: [phone].

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Shenzhen Roverstar Technology Co., Ltd

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.

UA
