NS300 - Nabíječka Navitel - Bezplatný návod k obsluze

Typ produktu	Přenosná elektrárna
Model	NS300
Značka	Navitel
Jmenovitý výkon	300 W
Jmenovitá kapacita	307.84 Wh
Ochrana proti přetížení	330±20 W
AC výstup	230 V ± 10%, 50 Hz (300 W)
USB-A výstupy	18W (5V/3A, 9V/2A, 12V/4.5A)
USB-C výstupy	20W (5V/3A, 9V/2A, 12V/1.67A) a 60W (5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A)
Výstup do zapalovače	14 V, 8 A
DC5525 výstup	14 V, 8 A
Bezdrátové nabíjení	15 W
Nabíjení v autě	60W (12-24 V, 5A)
Vstup pro solární panel (Anderson)	60W (18-23 V, 5A)
Doba nabíjení (AC adaptér)	Až 6 hodin
Doba nabíjení (auto)	Až 6 hodin (při běžícím motoru)
Doba nabíjení (solární)	Až 7 hodin (v závislosti na podmínkách)
Pracovní teplota	-10°C až 40°C
Hmotnost	3.5 kg
Rozměry	273 x 171 x 163 mm
Displej	LCD s informacemi o stavu baterie, příkonu/výkonu a chybových kódech
Ochrana	Přehřátí, zamrznutí, zkrat, přetížení, podpětí
Obsah balení	Elektrárna, AC adaptér, kabel do auta, solární kabel s MC4, uživatelský manuál, záruční list

Často kladené otázky - NS300 Navitel

Jak zapnu Navitel NS300?

Stiskněte tlačítko napájení pro zapnutí elektrárny. Poté budou k dispozici funkce DC, USB, AC a bezdrátového nabíjení.

Mohu nabíjet elektrárnu a zařízení současně?

Ano, pokročilý systém správy baterie umožňuje nabíjet připojená zařízení přes DC a USB výstupy, zatímco se elektrárna sama nabíjí. Během nabíjení však nepoužívejte AC výstup.

Co znamená chybový kód W04?

Chybový kód W04 indikuje událost ochrany proti přetížení. AC výstup se automaticky vypne. Snižte připojenou zátěž a resetujte vypnutím a opětovným zapnutím AC výstupu.

Jak dlouho trvá plné nabití NS300 ze zásuvky?

Při použití dodávaného AC adaptéru trvá nabíjení až 6 hodin.

Jaké solární panely se doporučují k nabíjení?

Společnost Navitel doporučuje používat solární panely Navitel SP120/SP200. Připojte přes vstup Anderson 30A.

Mohu použít SOS světlo, když je elektrárna vypnutá?

Ano, funkce LED světla a SOS režimu jsou k dispozici i při vypnuté přenosné elektrárně. Pro jejich aktivaci stiskněte příslušná tlačítka.

Jak mám NS300 skladovat, pokud jej delší dobu nepoužívám?

Skladujte na chladném a suchém místě mimo přímé sluneční záření. Před uskladněním plně nabijte a každé 3 měsíce dobíjejte, aby nedošlo k poškození baterie.

Co mám dělat, když se elektrárna nenabíjí?

Ujistěte se, že používáte dodávaný AC adaptér nebo kompatibilní kabel do auta/solární kabel. Zkontrolujte všechna připojení. Pokud problém přetrvává, nahlédněte do části o řešení problémů v manuálu.

Jak čistit elektrárnu?

Ujistěte se, že jsou všechny porty deaktivovány. Otřete čistým, suchým, měkkým hadříkem. Odstraňte nečistoty z bočních větracích otvorů, aniž byste používali stlačený vzduch nebo vkládali předměty. Vyhněte se abrazivním čističům nebo rozpouštědlům.

Jaký je výkon bezdrátové nabíječky?

Bezdrátová nabíječka poskytuje výkon 15 W.

NÁVOD K OBSLUZE NS300 Navitel

Vážený zákazníku! Děkujeme Vám za nákup produktu NAVITEL®.

NAVITEL NS300 je přenosná elektrárna, která dokáže generovat čistý sinusový signál o výkonu až 300 W a má mnoho doplňkových funkcí popsaných v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte jí pro pozdější použití.

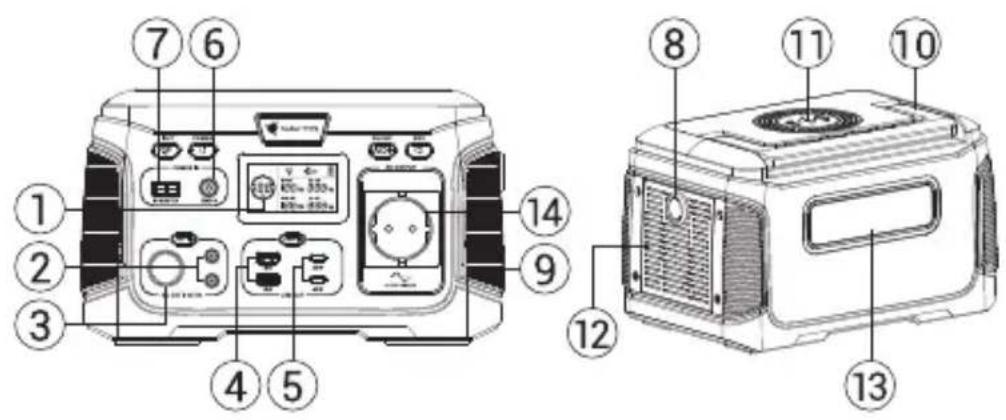

Vnější vzhled

1. LCD displej
2. Výstup DC5525
3. Výkon zapalovače cigaret w
4. USB-A výstupy
5. USB-C výstupy
6. DC vstup/ Vstup pro nabíjení auta
7. PV vstup
8. SOS lampa
9. Protinárazový pás
10. Skládací rukojeť
11. Bezdrátový nabíjecí panel
12. Otvor pro přívod vzduchu s chladicím ventilátorem *
13. LED světlo
14. AC výstup

* Důležité! Nezakrývejte, nechte otevřené!

Specifikace

Jmenovitý výkon 300 W
Jmenovitá kapacita baterie 307.84 W·h
Ochrana proti přetížení 330±20 W
Vstup nabíjení auta	60 W12-24 V =5A
Vstup solárního panelu Anderson 30A	60 W18-23 V =5A
AC výstup 230 V ± 10%/ 50 Hz
Výstupy USB-A	18 W5 V =3 A9 V =2 A12 V =4.5 A
Výstup USB-C 20W	20 W5 V =3 A9 V =2 A12 V =1.67 A

Výstup USB-C 60W	60 W5 V=3 A9 V=3 A12 V=3 A15 V=3 A20 V=3 A
Výstup zapalovače cigaret 14 V 8 A	=
Výstup DC5525 14 V 8 A	=
Bezdrátové nabíjení 15 W
Pracovní teplota -10 ~ 40 °C
Váha 3.5 kg
Rozměry 273 x 171 x 163 mm

Obsah balení

• Přenosná elektrárna NAVITEL NS300
  • AC adaptér
  • 12V nabíjecí kabel do auta
  • 18V kabel s konektorem MC4*
  • Uživatelský manuál
  • Záruční list

*při nabíjení ze solárního panelu se doporučuje používat solární panely NAVITEL SP120/SP200; chcete-li se dozvědět více o solárním panelu NAVITEL, navštivte www.navitel.com

cz Tlačítka a další prvky

Stisknutím tlačítka zapnete prěnosnou elektrárnu. Když je napájení zapnuto, aktivuje se tlačítko DC výstupů, tlačítko USB výstupů, AC výstup a funkce bezdrátového nabíjení. Po použití stiskněte toto tlačítko pro vypnutí prěnosné elektrárny.

Tlačítko zapnutí/vypnutí DC výstupů

Stisknutím tlačítka aktivujte DC výstupy. Po použití stiskněte toto tlačítko pro deaktivaci DC výstupů.

Tlačítko zapnutí/vypnutí USB výstupů

Stisknutím tlačítka povolíte výstupy USB. Po použití stiskněte toto tlačítko pro deaktivaci výstupů USB.

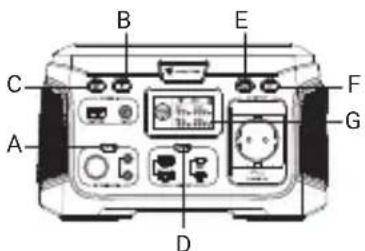

A. Tlačitko zapnutí/vypnutí DC výstupů
B. Tlačítko napájení
C. Tlačítko LED osvětlení
D. Tlačitko zapnutí/vypnutí USB výstupů
E. Tlačítko zapnutí/vypnutí AC výstupu
F. Tlačitko režimu SOS
G. Displej

Tlačitko zapnutí/vypnutí AC výstupu

Stisknutím tlačítka aktivujete AC výstup. Po použití stiskněte toto tlačítko pro deaktivaci AC výstupu.

Tlačítko LED osvětlení a tlačítko režimu SOS

Funkce LED osvětlení a režimu SOS jsou dostupné i při vypnuté prénosné elektrárně. Pro aktivaci/deaktivaci této funkce stiskněte odpovídající tlačítka.

Konfigurace displeje

- Když je nabijecí zařízení připojeno k přenosné elektrárně, tento indikátor se rozsvítí a ukazuje aktuální stav baterie přenosné elektrárny.

Indikátor vstupního napájení

- Když je nabíjecí zařízení připojeno k přenosné elektrárně, tento indikátor se rozsvítí a ukazuje úroveň vstupního nabíjecího výkonu.

Indikátor napájení DC výstupů

- Když jsou aktivovány stejnosměrné výstupy, tento indikátor se rozsvíti a ukazuje úroveň stejnosměrného výstupního výkonu.

Indikátor napájení USB výstupů

- Když jsou výstupy USB aktivovány, tento indikátor se rozsvítí a ukazuje úroveň výstupního výkonu USB.

Indikátor výstupního AC napájení

- Když je aktivován AC výstup, tento indikátor se rozsvítí a ukazuje úroveň AC výstupního výkonu.

H. Indikátor stavu baterie

1. Indikátor vstupního napájení
   J. LED světelný indikátor
   K. Indikátor chladicího ventilátoru
   L. Indikátor chybového kódu
   M. Indikátor napájení DC výstupů
   N. Indikátor výstupního AC napájení
   O. Indikátor napájení USB výstupů

Indikátor chybového kódu

• V případě poruchy prénosné elektrárny se tento indikátor rozsvítí a zobrazí jeden z následujících kódů:

W01 - ochrana proti přehřátí;
W02 - ochrana proti zamrznutí;
W03 - AC ochrana proti zkratu;
W04 - ochrana proti přetížení;
W05 - podpětová ochrana.

LED světelný indikátor

- Když je LED světlo zapnuté, tento indikátor se rozsvítí.

Indikátor chladicího ventilátoru

- Když je chladicí ventilátor zapnutý, tento indikátor svítí.

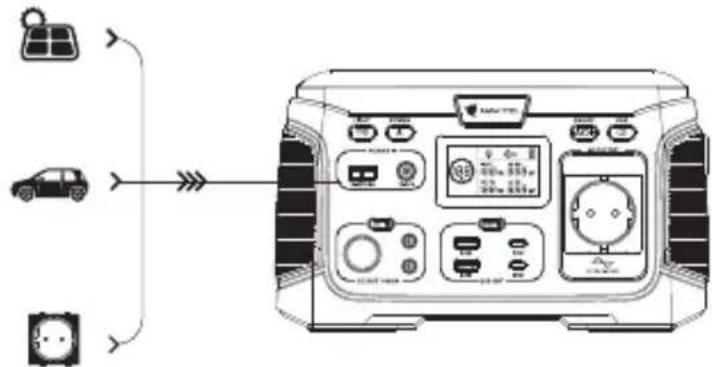

cz Nabíjecí prěnosná elektrárna

• Chcete-li prěnosnou elektrárnu nabíjet ze sítě, připojte AC adaptér ke vstupní zásuvce DC a zapojte adaptér do elektrické zásuvky. Doba nabíjení - až6 hodin.
• Chcete-li nabíjet prěnosnou elektrárnu z auta, nastartujte motor, prípojte nabíjecí kabel do auta ke vstupní zásuvce stejnosměrného proudu na elektrárně a zásuvce zapalovače v autě. Doba nabíjení - až 6 hodin.
• Chcete-li nabíjet přenosnou elektrárnu ze solárního panelu, připojte zástrčkový kabel Anderson 30A ze solárního panelu do zásuvky Anderson 30A na elektrárně. Doba nabíjení - až 7 hodin (v závislosti na solárním toku a umístění panelu).
• Při nabíjení prěnosné elektrárny ze solárního panelu se doporučuje použivat solární panely NAVITEL SP120/SP200.
• Při nabíjení přenosné elektrárny by se měl displej rozsvítit a na indikátoru by měl být zobrazen stav baterie. Když indikátor ukazuje "100%", elektrárna je plně nabita.
  • Pro zajištění dlouhé životnosti baterie se doporučuje prénosnou elektrárnu plně nabít jednou za tři měsíce.

ze solárního panelu NAVITEL SP120/SP200

až 7 hodin (v závislosti na solárním toku a umístění panelu)

z automobilového zapalovače cigaret až 6 hodin při běžícím motoru auta

ze sitě pomocí sítového adaptéru až 6 hodin

Nabíjení elektronických zařízení

CZ

• Chcete-li nabíjet elektronické zařízení z prénosné elektrárny, aktivujte potřebný výstupní port stisknutím tlačítek A, D nebo E a připojte k tomuto portu odpovídající kabel nebo adaptér.
• Po aktivaci portu se příslušné tlačítko na přenosné stanici rozsvítí zeleně a na displeji se zobrazí stav odpovídajícího portu. Když je port deaktivován, tlačítko a displej jsou vypnuté.
• Pokud do 20 sekund nejsou k výstupním portům připojena žádná zařízení, přenosná nabíjecí stanice přejde do pohotovostního režimu. Chcete-li ukončit pohotovostní režim, připojte ke stanici elektronické zařízení.
• Po dokončení nabíjení vypněte výstupní porty stisknutím příslušných tlačítek.
• Pokročilý systém správy baterie vám umožnuje nabíjet připojené zařízení přes výstupní porty DC a výstupní porty USB, zatímco se přenosná elektrárna nabíjí.
  ⚠️ Nepřipojujte elektronická zařízení k ac výstupu, během nabíjení elektrárny!

Přetížení prěnosné elektrárny

Při přetížení elektrárny

• AC výstup se automaticky vypne;
- indikátor chybového kódu zobrazí kód W04;
- indikátor napájení DC výstupů zůstane svítit, pokud jsou tyto porty aktivovány.

cz Čištění prěnosné elektrárny

• Ujistěte se, že všechny vstupní a výstupní porty elektrárny jsou deaktivovány.
• Otřete stanici čistým, suchým, měkkým hadříkem, který nepouští vlákna.
• Odstraňte nečistoty z obou bočních větracích otvorů. Při čištění bočních větracích otvorů nedovolte, aby se dovnitř pouzdra dostaly cizí částice; nedoporučuje se používat stlačený vzduch.
• Nepoužívejte abrazivní čisticí prostředky nebo rozpouštědla.
• K čištění portů nepoužívejte kovové předměty, aby nedošlo k úrazu elektrickým proudem.

Skladování prěnosné elektrárny

• Stanici skladujte na místě chráněném před sluncem při nízké teplotě a mírné vlhkosti.
• Při skladování déle než 1 měsíc stanici před uskladněním plně nabijte a dobijte každé 3 měsíce, abyste zabránili úplnému vybití a možnému selhání baterie.
• Skladování při vysokých teplotách může mít za následek výrazné snížení životnosti, přehřátí a požár.
• Skladování při nízkých teplotách může mít za následek výrazné snížení životnosti baterie a poruchu baterie.
• Vyvarujte se vystavení korozivním látkám a plynům.
• Po uskladnění vizuálně zkontrolujte prénosnou elektrárnu, zda nevykazuje známky poškození nebo znečištění.

Opatření

• Zařízení sami nerozebírejte ani neopravujte.
• Udržujte děti mimo dosah zařízení.
• Na konci své životnosti musí být zařízení předáno na příslušné sběrné místo pro recyklaci a likvidaci elektrického a elektronického zařízení v souladu s federálními nebo místními zákony.

Odstraňování problémů

Problém Možná příčina Možné řešení
Přenosná elektrárna se nenabíjí	Používání nedodaného síťového adaptéru K nabíjení použijte dodaný síťový adaptér
	AC adaptér není plně připojen k přenosné elektrárně	Zkontrolujte připojení AC adaptéru k přenosné elektrárně
Elektronické zařízení se nenabíjí z přenosné elektrárny	Výstupní porty nejsou povoleny	Povolte výstupní porty podle uživatelské příručky
	Elektronické zařízení nesplňuje technické požadavky přenosné elektrárny	Zkontrolujte, zda elektronické zařízení splňuje požadavky podle této uživatelské příručky
	Přenosná elektrárna je prázdná	Zkontrolujte stav baterie přenosné elektrárny; pokud je stanice prázdná, nabijte ji podle tohoto návodu k použití
