ПОСІБНИК КОРИСТУВАЧА NS1000 Navitel

Шановний покупець! Дякуємо Вам за придбання продукту NAVITEL®.

NAVITEL NS1000 – портативна станція живлення, здатна видавати чистий синусоїдальний сигнал потужністю 1000 Вт, а також має безліч додаткових функцій, описаних у цьому Посібнику користувача. Уважно прочитайте посібник перед використанням пристрою та збережіть його для подальшого використання.

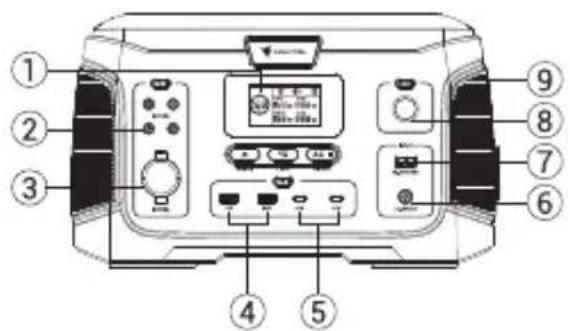

Зовнішній вигляд пристрою

1. Рідкокристалічний дисплей
2. Вихідний роз'єм постійного струму DC5525
3. Вихідний роз'єм для автомобільного прикурювача
4. Вихідні порти USB-A
5. Вихідні порти USB-C
6. Вхідний роз'єм постійного струму/ роз'єм для заряджання від автомобіля
7. Роз'єм для заряджання від сонячної батареї
8. Аварійна лампа
9. Захисна гумова накладка
10. Складна ручка для перенесення
11. Панель для бездротової зарядки
12. Повітрозабірник з вентилятором*
13. Світлодіодний ліхтар
14. Вихідні розетки змінного струму

*ВАЖЛИВО! Не накривайте, тримайте відкритим!

Технічні характеристики

Номінальна потужність 1000 Вт
Номінальна ємність акумулятора 808.08 Втг
Захист від навантаження 1050±40 Вт
Вхід для заряджання від автомобіля	150 Вт12-26 В 8А
Вхід Anderson 30А для заряджання відсонячної панелі	150 Вт18-23 В 10А
Напруга у вихідніх розеткахзмінного струму	230 В ± 10%/ 50 Гц
Вихіды USB-A	18 Вт5 В 3 А9 В 2 А12 В 1.5 А

Вихіды USB-Cv	60 Вт5 В=3 А9 В=3 А12 В=3 А15 В=3 А20 В=3 А
Вихід для автомобільного прикурювача 14 В	8 А==
Вихід DC5525 14 В 8 А	==
Потужність бездротової зарядки 15 Вт
Діапазон робочих температур -10 ~ 40 °C
Маса пристрою 8.2 кг
Габарити 345 x 227 x 203 мм

Комплектація

• Портативна станція живлення NAVITEL NS1000
• Мережевий адаптер
  • Автомобільний зарядний кабель
• Кабель 18 В з роз'ємом МС4 для підключення сонячної панелі*
• Посібник користувача
  • Гарантійний талон

*рекомендується використовувати сонячні панелі NAVITEL SP200; для отримання більш детальної інформації відвідайте www.navitel.com

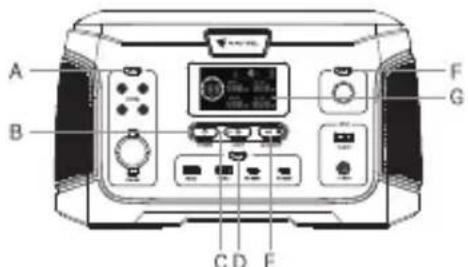

Розміщення елементів на корпусі

Кнопка живлення портативної станції

Натисніть кнопку живлення, щоб увімкнути портативну станцію. У стані станції розблокуються кнопки вкл./выкл. для вихідних портів постійного струму, вихідних USB портів та вихідний розетки змінного струму, а також розблоковується функція бездротової зарядки. Натисніть кнопку живлення, щоб вимкнути портативну станцію після завершення експлуатації.

Кнопка увімкн./вимк. вихідних портів постійного струму

Натисніть кнопку, щоб використовувати вихідні порти постійного струму для заряджання електронних пристроїв. Натисніть кнопку, щоб вимкнути вихідні порти постійного струму після експлуатації.

A. Кнопка увімкн./вимк. вихідних портів постійного струму
В. Кнопка живлення портативної станції
С. Кнопка увімкн./вимк. світлодіодного ліхтаря
D. Кнопка увімкн./вимк. вихідних USB портів
Е. Кнопка увімкн./вимк. вихідних розеток змінного струму
F. Кнопка увімкн./вимк. режиму SOS
G. Дисплей

Кнопка увімкн./вимк. вихідних USB портів

Натисніть кнопку, щоб використовувати вихідні USB порти для заряджання електронних пристроїв. Натисніть кнопку, щоб вимкнути вихідні USB-порти після закінчення експлуатації.

Кнопка увімкин./вимк. вихідних розеток змінного струму.

Щоб зарядити електронні пристрої, натисніть кнопку, щоб використовувати вихідну розетку змінного струму. Натисніть кнопку, щоб вимкнути розетку змінного струму після завершення експлуатації.

Кнопки увімкн./вимк. світлодіодного ліхтаря та режиму SOS

Функції увімкнення світлодіодного ліхтаря та режиму SOS доступні без увімкнення живлення портативної станції.

Розміщення елементів на екрані

Призначення елементів на дисплеї

Індикатор заряду акумулятора

- При під'єднанні зарядного пристрою до портативної станції загоряється індикатор рівня заряду батареї, який показує поточну ємність заряду батареї.

Індикатор потужності на вхідних портах

- При підключенні зарядного пристрою до портативної станції загоряється індикатор потужності на вхідних портах, яким можна контролювати рівень потужності підзарядки батареї.

Індикатор потужності на вихідних портах постійного струму

- При активації вихідних портів постійного струму портативної станції загоряється індикатор потужності на вихідних портах постійного струму, яким можна контролювати рівень потужності зарядки електронного пристрою.

Індикатор потужності на вихідних USB портах постійного струму

- При активації вихідних USB портів портативної станції загоряється індикатор потужності на вихідних USB портах, якому можна контролювати рівень потужності зарядки електронний пристрій.

Н. Індикатор рівня заряду батареї

I. Індикатор потужності на вхідних портах

J. Індикатор роботи світлодіодного ліхтаря

К. Индикатор роботи системи охолодження

L. Індикатор коду помилки

М. Індикатор потужності на вихідних портах постійного струму

N. Індикатор потужності на вихідніх розетках змінного струму

О. Індикатор потужності на вихідних USB портах

Індикатор потужності на вихідніх розетках змінного струму

- При активації вихідних розеток змінного струму портативної станції загоряється індикатор потужності на вихідніх розетках змінного струму, яким можна контролювати рівень потужності зарядки електронного пристрою.

Індикатор коду помилки

- При порушенні функціонування портативної станції загоряється індикатор коду помилки, на якому відображається один із наступних кодів:

W01 – захист від перегріву батареї;

W02 – захист від замерзання батареї;

W03 – захист від короткого замикання розетки змінного струму;

W04 – захист від перевантаження;

W05 – захист від низьковольтної напруги.

Індикатор роботи світлодіодного ліхтаря

- Індикатор роботи світлодіодного ліхтаря світиться, коли ввімкнено світлодіодний ліхтар.

Индикатор роботи системи охолодження

- Індикатор роботи системи охолодження загоряється під час увімкнення системи охолодження.

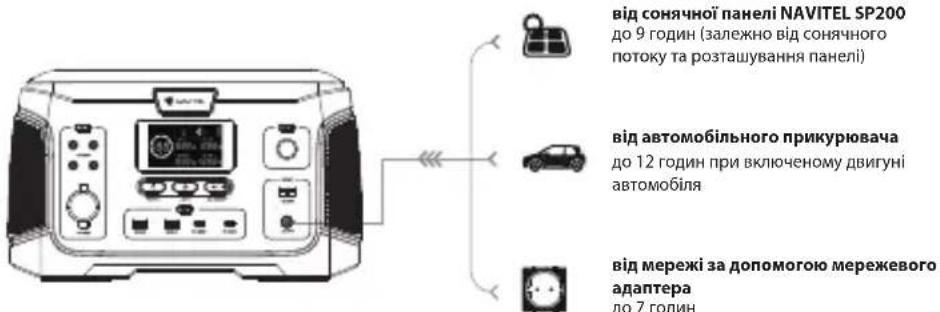

Підзарядка портативної станції

• Щоб зарядити портативну станцію живлення від мережі, підключіть адаптер змінного струму до вхідного гнізда постійного струму та ввімкніть адаптер у розетку. Час підзарядки – до 7 годин.
• Щоб зарядити портативну станцію живлення від автомобіля, запустіть двигун, підключіть автомобільний зарядний кабель до вхідного роз'єму постійного струму станції живлення та роз'єм прикурювача автомобіля. Час підзарядки – до 12 годин.
• Щоб зарядити портативну станцію живлення від сонячної панелі, підключіть кабель із вилкою типу Anderson 30А, що виходить від сонячної панелі, до розетки типу Anderson 30А на станції живлення. Час підзарядки – до 9 годин (залежно від сонячного потоку та розташування панелі).
  • Під час заряджання портативної станції живлення від сонячної панелі рекомендується використовувати сонячні панелі NAVITEL SP200.
• Під час заряджання портативної станції живлення дисплей повинен підсвічуватись та показувати рівень заряду на індикаторі рівня заряду батареї. Коли індикатор показує "100%", станцію живлення повністю заряджено.
  • Рекомендується повністю заряджати портативну станцію живлення раз на три місяці, щоб забезпечити високу тривалість служби батареї.

Підзарядка електронних пристроїв

• Щоб зарядити електронний пристрій від портативної станції живлення, активуйте необхідний вихідний порт натисканням кнопок А, Д або Е і підключіть відповідний кабель або адаптер до цього порту.
• Коли порт активовано, відповідна кнопка на портативній станції повинна горіти зеленим кольором, а також має загорітися дисплей, на якому відображається інформація про стан відповідного порту. При деактивації порту кнопка перестане горіти, а дисплей вимкнеться.
• За відсутності підключених до вихідних портів пристроїв протягом 20 секунд портативна зарядна станція увійде в режим очікування. Щоб вийти з режиму очікування, під'єднайте електронний пристрій до станції.
  • Після закінчення заряджання вимкніть вихідні порти натисканням відповідних кнопок.
• Удосконалена система керування батареями дозволяє заряджати підключений пристрій через вихідні порти постійного струму та вихідні порти USB під час заряджання портативної станції живлення.
  Не підключайте електронні пристрої до вихідної розетки змінного струму у час підзарядки станції живлення!

Перевантаження портативної станції живлення

При перевантаженні на вихідних портах:

• автоматично вимкнеться вихідний порт змінного струму;
- індикатор коду помилки відобразить код;
- індикатор стану вихідних портів постійного струму залишиться підсвіченим, якщо ці порти активовані.

Чищення портативної станції живлення

• Переконайтеся, що всі вхідні та вихідні порти станції живлення вимкнені.
- Протріть станцію чистою, сухою, м'якою та безворсовою тканиною.
Видаліть забруднення з обох бокових вентиляційних отворів. При очищенні бічних вентиляційних отворів не допускайте потрапляння сторонніх частинок всередину корпусу, не рекомендується використовувати стиснене повітря.
- Забороняється використовувати абразивні засоби для чищення або розчинники.
- Не використовуйте металеві предмети для очищення портів, щоб уникнути удару електричним струмом.

Зберігання портативної станції живлення

• Зберігати станцію необхідно у захищеному від сонця приміщенні при проходній температурі та помірній вологості.
• При зберіганні понад 1 місяць повністю заряджайте станцію перед зберіганням та перезаряджайте приблизно кожні 3 місяці, щоб уникнути повної розрядки та можливого виходу з ладу акумулятора.
  • Зберігання при підвищеній температурі може призвести до значного скорочення терміну служби, перегріву та займання.
  • Зберігання при зниженій температурі може призвести до значного скорочення терміну служби та виходу акумулятора.
• Уникайте впливу корозійних речовин та газів.
  • Після зберігання проведіть візуальний огляд портативної станції живлення щодо пошкоджень або забруднень.

Запобіжні заходи

• Не розбирайте пристрій та не проводьте його самостійно.
• Не допускайте контакту дітей із пристроєм.
• Після закінчення терміну служби пристрій підлягає здачі на утилізацію у відповідний пункт прийому електричного та електронного обладнання для подальшої переробки та утилізації відповідно до федерального або місцевого законодавства.

UA

Можливі проблеми та їх вирішення

Проблема Можливе рішення Можнова причина Можнове рішення
Портативна станція живлення не заряджається	Використання мережного адаптера, що не входить до комплекту постачання	Для підзарядки використовуйте адаптер живлення, що входить до комплекту постачання
	Мережевий адаптер не підключено до портативної зарядної станції	Перевірте підключення мережного адаптера до портативної станції живлення
Електронний пристрій не заряджається від портативної станції живлення	Не активовано вихідні порти	Активуйте вихідні порти відповідно до посібника користувача
	Електронний пристрій не відповідає вимогам, наданим у посібнику користувача	Перевірте відповідність електронного пристрою до вимог цього посібника користувача
	Портативна станція живлення розряджена	Перевірте рівень заряду портативної станції живлення; якщо станція розряджена, проведіть підзарядку

NAVITEL

NAVITEL NS1000

Тип пристрою: Портативна станція живлення.

Найменування товару: NAVITEL NS1000.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic. Тел.: [phone].

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Shenzhen Roverstar Technology Co., Ltd

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.
