INSTRUKCJA OBSŁUGI NS1000 Navitel

Drogi Kliencie! Dziękujemy za zakup tego produktu NAVITEL®.

NAVITEL NS1000 to przenośna stacja zasilająca, która może generować czysty sygnał sinusoidalny o mocy do 1000 W i posiada wiele dodatkowych funkcji opisanych w niniejszej instrukcji obsługi. Prosimy zapoznać się z instrukcją i zachować ją na przyszłość.

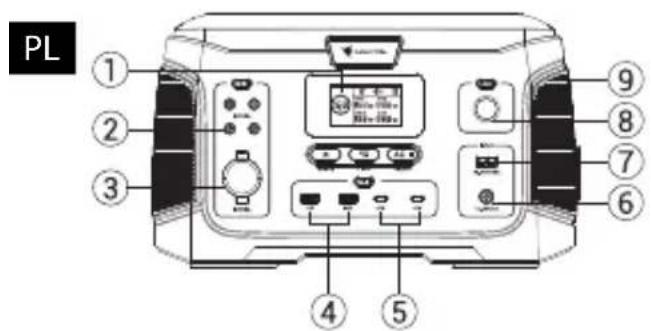

Wygląd zewnętrzny

1. Wyświetlacz LCD
2. Wyjście DC5525
3. Moc zapalniczki samochodowejw
4. Wyjścia USB-A
5. Wyjścia USB typu C
6. Wejście DC/wejście ładowania samochodu
7. Wejście PV
8. Lampa SOS
9. Pasek antykolizyjny
10. Składany uchwyt
11. Panel ładowania bezprzewodowego
12. Otwór wlotu powietrza z wentylatorem chłodzącym*
13. Lampa ledowa
14. Wyjścia AC

* Ważne! Nie zakrywaj; trzymaj otwarte!

Specyfikacja

Moc znamionowa 1000 W
Pojemność znamionowa 808.08 W·h
Ochrona przed przeładowaniem 1050±40 W
Wejście ładowania samochodu	150 W12-26 V ≡8A
Wejście panelu słonecznego Anderson 30A	150 W18-23 V ≡10A
Wyjścia AC 230 V ± 10%/ 50 Hz
Wyjścia USB-A	18 W5 V ≡3 A9 V ≡2 A12 V ≡1.5 A

Wyjścia USB-C	60 W5 V=3 A9 V=3 A12 V=3 A15 V=3 A20 V=3 A
Wyjście zapalniczki 14 V 8 A	=
Wyjście DC5525 14 V 8 A	=
Ładowanie bezprzewodowe 15 W
Temperatura pracy -10 ~ 40 °C
Waga 8.2 kg
Wymiary 345 x 227 x 203 mm

Zawartość opakowania

• Przenośna elektrownia NAVITEL NS1000
  • Zasilacz sieciowy
  • Kabel do ładowania samochodu 12V
  • Kabel 18V ze złączem MC4*
• Instrukcja obsługi
  • Karta gwarancyjna

*w przypadku ładowania z panelu słonecznego zaleca się stosowanie paneli słonecznych NAVITEL SP200; aby dowiedzieć się więcej o panelach słonecznych NAVITEL odwiedź www.navitel.com

Guziki i inne elementy

Naciśnij przycisk, aby włączyć przenośną elektrownię. Gdy zasilanie jest włączone, przycisk wyjść DC, przycisk wyjść USB, przycisk wyjścia AC i funkcja ładowania bezprzewodowego są aktywne. Po użyciu naciśnij ten przycisk, aby wyłączyć przenośną stację zasilającą.

Przycisk włączania/wyłączania wyjść DC

Naciśnij przycisk, aby włączyć wyjścia DC. Po użyciu naciśnij ten przycisk, aby wyłączyć wyjścia DC.

Przycisk włączania/wyłączania wyjść USB

Naciśnij przycisk, aby włączyć wyjścia USB. Po użyciu naciśnij ten przycisk, aby wyłączyć wyjścia USB.

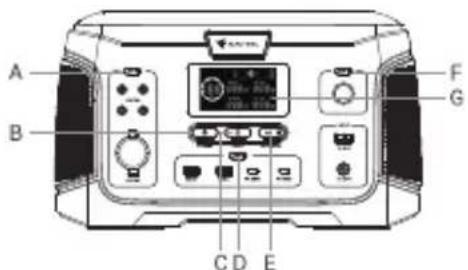

A. Przycisk włączania/wyłączania wyjść DC
B. Przycisk zasilania
C. Przycisk światła LED
D. Przycisk włączania/wyłączania wyjść USB
E. Przycisk włączania/wyłączania wyjśc AC
F. Przycisk trybu SOS
G. Wyświetlacz

Przycisk włączania/wyłączania wyjścia AC

Naciśnij przycisk, aby włączyć wyjścia AC. Po użyciu naciśnij ten przycisk, aby wyłączyć wyjścia AC.

Przycisk światła LED i przycisk trybu SOS

Światło LED i funkcje trybu SOS są dostępne nawet wtedy, gdy przenośna elektrownia jest wyłączona. Aby włączyć/wyłączyć tę funkcję, naciśnij odpowiednie przyciski.

Konfiguracja wyświetlacza

Funkcje wyświetlacza

Wskaźnik poziomu baterii

- Gdy urządzenie ładujące jest podłączone do przenośnej elektrowni, wskaźnik ten świeci się i pokazuje aktualny poziom naładowania baterii przenośnej elektrowni.

Wskaźnik mocy wejściowej

- Gdy urządzenie ładujące jest podłączone do przenośnej stacji zasilającej, wskaźnik ten świeci się i pokazuje wejściowy poziom

Wskaźnik zasilania wyjść DC

- Kiedy wyjścia DC są aktywne, wskaźnik ten świeci się i pokazuje poziom mocy wyjściowej DC.

Wskaźnik zasilania wyjść USB

- Gdy wyjścia USB są aktywne, wskaźnik ten świeci się i pokazuje poziom mocy wyjściowej USB.

Wskaźnik mocy wyjściowej AC

- Gdy wyjścia AC jest aktywne, ten wskaźnik świeci się i pokazuje poziom mocy wyjściowej AC.

H. Wskaźnik poziomu baterii

1. Wskaźnik mocy wejściowej

J. Wskaźnik świetlny LED

K. Wskaźnik wentylatora chłodzącego

L. Wskaźnik kodu błędu

M. Wskaźnik zasilania wyjść DC

N. Wskaźnik mocy wyjściowej AC

O. Wskaźnik zasilania wyjść USB

Wskaźnik kodu błędu

W przypadku awarii przenośnej stacji zasilania wskaźnik ten świeci się i wyświetla jeden z następujących kodów:

W01 - zabezpieczenie przed przegrzaniem;

W02 - ochrona przed zamarzaniem;

W03 - Zabezpieczenie przeciwzwarciowe AC;

W04 - zabezpieczenie przeciążeniowe;

W05 - zabezpieczenie podnapieciowe.

Wskaźnik świetlny LED

• Gdy dioda LED jest włączona, wskaźnik ten świeci.

Wskaźnik wentylatora chłodzącego

• Gdy wentylator chłodzący jest włączony, wskaźnik ten świeci się.

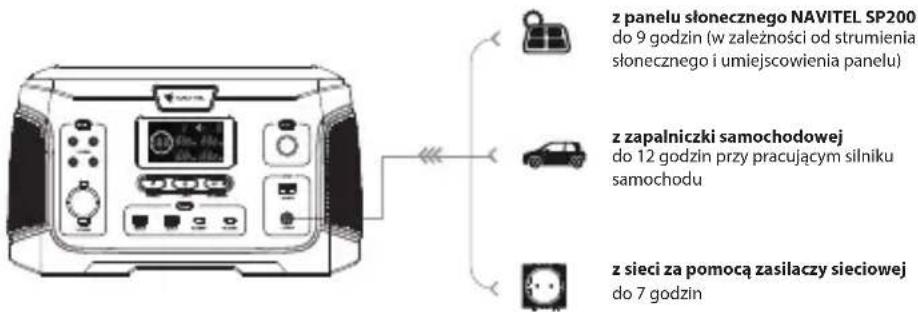

Ładowanie przenośnej elektrowni

• Aby naładować przenośną stację zasilającą z sieci, podłącz zasilacz sieciowy do gniazda wejściowego prądu stałego i podłącz zasilacz do gniazdka ściennego. Czas ładowania - do 7 godzin.
• Aby naładować przenośną stację energetyczną z samochodu, uruchom silnik, podłącz kabel ładowania samochodowego do gniazda wejściowego prądu stałego w stacji i do gniazda zapalniczki samochodowej. Czas ładowania - do 12 godzin.
• Aby naładować przenośną elektrownię z panelu słonecznego, podłącz kabel z wtyczką Anderson 30A z panelu słonecznego do gniazda Anderson 30A w elektrowni. Czas ładowania - do 9 godzin (w zależności od strumienia słonecznego i umiejscowienia panelu).
• Zaleca się stosowanie paneli słonecznych NAVITEL SP200 podczas ładowania przenośnej elektrowni z panelu słonecznego.
• Podczas ładowania przenośnej elektrowni wyświetlacz powinien być podświetlony, a na wskaźniku pokazywany jest poziom naładowania baterii. Gdy wskaźnik pokazuje „100%”, elektrownia jest w pełni naładowana.
• Zaleca się pełne ładowanie przenośnej elektrowni raz na trzy miesiące, aby zapewnić długą żywotność baterii.

Ładowanie urządzeń elektronicznych

• Aby naładować urządzenie elektroniczne z przenośnej stacji zasilającej, aktywuj żądany port wyjściowy, naciskając przyciski A, D lub E i podłącz odpowiedni kabel lub adapter do tego portu.
• Gdy port jest aktywny, odpowiedni przycisk na stacji przenośnej świeci się na zielono, a wyświetlacz jest włączony i pokazuje stan odpowiedniego portu. Gdy port jest wyłączony, przycisk i wyświetlacz są wyłączone.
• Jeśli w ciągu 20 sekund do portów wyjściowych nie zostaną podłączone żadne urządzenia, przenośna stacja ładująca przejdzie w tryb czuwania. Aby wyjść z trybu czuwania, podłącz do stacji urządzenie elektroniczne.
• Po zakończeniu ładowania wyłącz porty wyjściowe, naciskając odpowiednie przyciski.
• Zaawansowany system zarządzania baterią umożliwia ładowanie podłączonego urządzenia przez porty wyjściowe DC i porty wyjściowe USB podczas ładowania przenośnej elektrowni.
  Nie wolno podłączać urządzeń elektronicznych do wyjścia AC, podczas ładowania ładowarki!

Przeciążenie przenośnej elektrowni

Gdy elektrownia jest przeciążona

• Wyjścia AC wyłączy się automatycznie;
• wskaźnik kodu błędu pokaże kod W04;
• wskaźnik zasilania wyjść DC pozostanie włączony, jeśli te porty są aktywne.

Czyszczenie przenośnej elektrowni

• Upewnij się, że wszystkie porty wejściowe i wyjściowe elektrowni są wyłączone.
• Wytrzyj stację czystą, suchą, miękką, niestrzępiącą się ściereczką.
• Usuń zanieczyszczenia z obu bocznych otworów wentylacyjnych. Podczas czyszczenia bocznych otworów wentylacyjnych nie dopuszczaj do przedostania się ciał obcych do wnętrza obudowy; nie zaleca się używania spreżonego powietrza.
• Nie używaj ściernych środków czyszczących ani rozpuszczalników.
• Nie używaj metalowych przedmiotów do czyszczenia portów, aby uniknąć porażenia prądem.

Przechowywanie przenośnej elektrowni

• Przechowuj stację w miejscu chronionym przed słoneńcem w chłodnej temperaturze i umiarkowanej wilgotności.
• W przypadku przechowywania przez ponad 1 miesiąc, należy całkowicie naładować stację przed przechowywaniem i ładować co 3 miesiące, aby uniknąć całkowitego rozładowania i możliwej awarii akumulatora.
• Przechowywanie w wysokich temperaturach może skutkować znacznym skróceniem żywotności, przegrzaniem i pożarem.
• Przechowywanie w niskich temperaturach może spowodować znaczne skrócenie żywotności baterii i awarię baterii.
• Unikać kontaktu z substancjami i gazami powodującymi korozję.
• Po przechowywaniu sprawdź wzrokowo przenośną elektrownię pod kątem uszkodzeń lub zabrudzeń.

Środki ostrożności

• Nie demontuj urządzenia ani nie naprawiaj go samodzielnie.
• Trzymaj dzieci z dala od urządzenia.
• Po zakończeniu okresu użytkowania urządzenie należy przekazać do odpowiedniego punktu zbiórki i utylizacji sprzętu elektrycznego i elektronicznego zgodnie z przepisami federalnymi lub lokalnymi.

Rozwiązywanie problemów

Problem Możliwa przyczyna	Możliwe rozwiązanie
Przenośna stacja zasilająca nie ładuje się	Używanie niedołączonego zasilacza sieciowego	Do ładowania należy używać dostarczonego zasilacza sieciowego
	Zasilacz sieciowy nie jest w pełni podłączony do przenośnej stacji zasilania	Sprawdź podłączenie zasilacza sieciowego do przenośnej stacji zasilania
Urządzenie elektroniczne nie ładuje się z przenośnej stacji zasilania	Porty wyjściowe nie są włączone	Włącz porty wyjściowe zgodnie z instrukcją obsługi
	Urządzenie elektroniczne nie spełnia wymagań technicznych przenośnej elektrowni	Sprawdzić, czy urządzenie elektroniczne spełnia wymagania podane w niniejszej instrukcji obsługi
	Przenośna elektrownia jest pusta	Sprawdź poziom naładowania baterii przenośnej elektrowni; jeśli stacja jest pusta, naładuj ją zgodnie z niniejszą instrukcją obsługi
