RS2 DUO - автомобільна камера Navitel - Безкоштовний посібник користувача

Тип продукту	Відеореєстратор
Бренд	Navitel
Модель	RS2 DUO
Розміри (приблизно)	120 x 60 x 40 мм
Вага (приблизно)	150 г
Живлення	5V, 2A через USB або адаптер прикурювача
Роздільна здатність запису	Передня: Full HD 1920x1080p, Задня: HD 1280x720p
Кут огляду	Передня: 140°, Задня: 120°
Підтримка пам'яті	Карта microSD до 256 ГБ (клас 10 або вище)
Формат відео	H.264, MOV
G-сенсор	Вбудований, автоматично блокує файли подій
GPS	Внутрішній GPS-модуль для даних про швидкість та місцезнаходження
Режим паркування	Доступний (потрібен комплект проводки, продається окремо)
Циклічний запис	Автоматичний циклічний запис з вибором тривалості кліпу користувачем
Нічне бачення	WDR (широкий динамічний діапазон) для слабкого освітлення
Дисплей	3.0-дюймовий РК-сенсорний екран
Кріплення	Присоска для лобового скла
Обслуговування	Очищуйте лінзу м'якою сухою тканиною; уникайте агресивних хімікатів
Безпека	Не встановлюйте в зонах розгортання подушок безпеки; використовуйте лише комплектний адаптер живлення
Доступність запчастин	Звертайтеся до служби підтримки Navitel для заміни кріплень та кабелів
Загальна інформація	Підтримка мов: англійська, навігація меню через сенсор

Часті запитання - RS2 DUO Navitel

Як встановити відеореєстратор Navitel RS2 DUO?

Очистіть ділянку лобового скла, прикріпіть присоску та щільно притисніть. Підключіть кабель живлення до зарядного пристрою та прокладіть його вздовж ущільнювача лобового скла. Увімкніть у прикурювач. Відрегулюйте кут камери за допомогою шарніра.

Який тип карти microSD мені потрібен?

Використовуйте карту microSD класу 10 або U3 ємністю до 256 ГБ. Відформатуйте карту в камері перед першим використанням (Налаштування > Форматувати).

Як працює режим паркування?

Режим паркування потребує комплекту проводки (продається окремо) для постійного живлення. Коли виявлено рух або удар, камера записує короткі кліпи. Увімкніть у налаштуваннях у розділі Режим паркування.

Чи можна переглядати відео на телефоні?

Так, через Wi-Fi. Завантажте додаток Navitel Dash Cam (iOS/Android). Підключіться до мережі Wi-Fi камери (пароль надруковано в інструкції) та транслюйте або завантажуйте відео.

Чому задня камера не працює?

Перевірте з'єднувальний кабель. Переконайтеся, що задня камера правильно підключена до порту з позначкою Rear. Також перевірте, чи увімкнено камеру в налаштуваннях.

Як отримати заблоковані файли?

Заблоковані файли зберігаються в окремій папці ("Locked" на SD-карті). Підключіть камеру до комп'ютера через USB, щоб скопіювати їх. Крім того, скористайтеся додатком для доступу до заблокованих кліпів.

Камера постійно пищить/вимикається. Чому?

Можливі причини: низький заряд акумулятора (якщо використовується режим паркування), несправний кабель живлення або перегрів. Перевірте зарядний пристрій і за потреби замініть. Переконайтеся, що камера не піддається тривалому впливу прямих сонячних променів.

Як оновити прошивку?

Відвідайте navitel.com, щоб завантажити останню версію прошивки. Скопіюйте файл .bin у кореневу папку відформатованої карти microSD, вставте в камеру та увімкніть живлення. Оновлення встановиться автоматично.

Чи є пристрій водонепроникним?

Ні. Navitel RS2 DUO призначений лише для використання всередині. Уникайте впливу дощу або вологи. Не встановлюйте зовні.

Який термін гарантії?

Камера має 12-місячну гарантію виробника. Зберігайте оригінальний чек. Для претензій звертайтеся до служби підтримки Navitel або продавця.

ПОСІБНИК КОРИСТУВАЧА RS2 DUO Navitel

Дякуємо Вам за придбання продукту компанії NAVITEL®.

NAVITEL RS2 DUO - багатофункціональний відеореєстратор з високою якістю відео та фотозйомки, а також великою кількістю додаткових функцій, описаних в даному Посібнику користувача. Уважно прочитайте посібник перед використанням пристрою та зберігайте для подальшого використання.

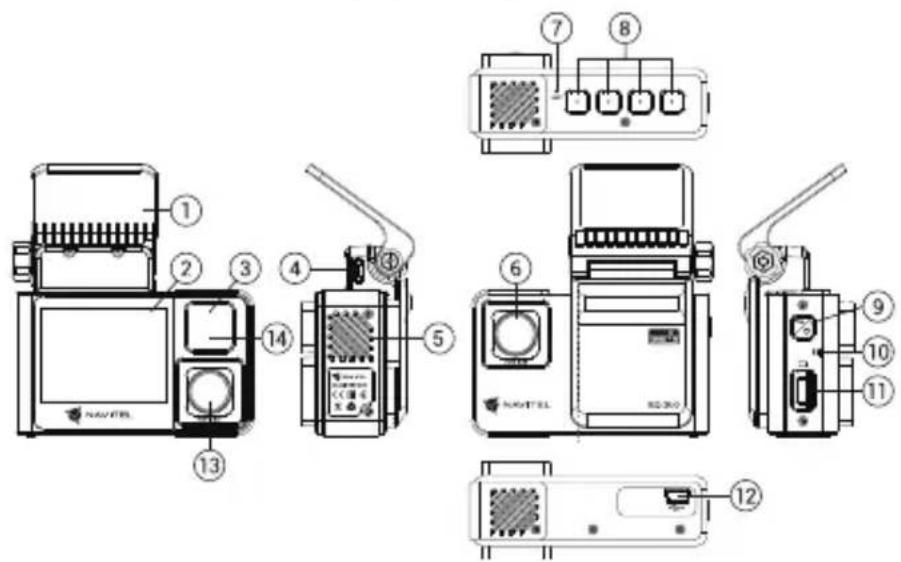

Зовнішній вигляд пристрою

1. Кріплення
2. Дисплей
3. LED Индикатор
4. Po3'€M micro-USB
5. Динамік
6. Об'єктив
7. Скидання
8. Кнопки управління
9. Кнопка Увімк. / Вимк.
10. Мікрофон
11. Слот microSD
12. Роз'єм mini-USB
13. Камера в салоні
14. Інфрачервоне світло

Специфікація

Основна камера	Сенсор камери SONY	307 (STARVIS)
	Роздільна здатність відео 1	920×1080
	Роздільна здатність фото 2	Мп
	Кут огляду 136°
Камера заднього виду	Сенсор камери SONY	307 (STARVIS)
	Роздільна здатність відео 1	920×1080
	Роздільна здатність фото 2	Мп
	Кут огляду 143°
Процесор NTK96675
Дисплей 2", 320×240, IPS
Формат відео MP4
Формат зображення JPG
Обсяг microSD-карти до 256 Гбайт

USB mini-USB
Акумулятор Li-Pol, 240 мА·г
Живлення 5 В, 2 А
Мікрофон / динамік Є
Мови	англійська,іспанська,італійська,німецька,польська,румунська,російська,словацька,угорська,українська,французька,чеська,в’єтнамський

Примітка: технічні характеристики можуть змінюватися у результаті оновлень.

Установка

1. Встановіть microSD-карту у відповідний слот відеореєстратора. Використовуйте високошвидкісну (Class 10 і вище) карту ємністю 8-256 Гбайт.

• Щоб уникнути пошкодження пристрою та/або карти пам'яті, не вставляйте і не виймайте її під час роботи пристрою.

• До початку запису потрібно обов'язково відформатувати карту пам'яті в відеореєстраторі. Це необхідно, щоб уникнути помилок читання і запису даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.

• Закріпіть пристрій на лобовому склі за допомогою утримувача.

• Підключіть зарядний пристрій (ЗП) до гнізда прикурювача.
• Підключіть ЗП до пристрою через роз'єм micro-USB.
• Переконайтеся, що камера розташована правильно.
• Увімкніть живлення, переконайтеся, що пристрій встановлено правильно. Якщо пристрій встановлено правильно, загориться синій індикатор.

Запобіжні заходи

• Використовуйте тільки оригінальний адаптер 3П. Використання іншого адаптера може негативно вплинути на аккумулятор пристрою. Використовуйте тільки рекомендовані виробником аксесуари.
• Допустима температура зовнішнього середовища в режимі експлуатації: від 0 до +35 °C. Температура зберігання: від +5 до +45 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).
• Не піддавайте пристрій сильному механічному впливу.
• Уникайте контакту пристрою з джерелами електромагнітного випромінювання.
• Уникайте контакту пристрою з джерелами вогню, щоб уникнути вибуху або пожежі.
• Слідкуйте за чистотою об'єктива. Не використовуйте для чищення виробу хімічні речовини або мийні засоби; завжди вимикайте пристрій перед чищенням.
  • Чітко дотримуйтесь законів і регулюючих актів регіону використання пристрою. Цей пристрій не може використовуватися у незаконних цілях.
• Не розбирайте і не ремонтуйте пристрій самостійно. У разі його несправності зверніться до сервісного центру.

UA

Примітка: Вбудований акумулятор призначений тільки для запису аварійної події в режимі паркування та коректного вимикання пристрою при відключенні живлення; для повноцінної роботи пристрою в будь-якому з режимів потрібне постійне підключення живлення.

Кнопки

Кнопка Функції
1	Натисніть, щоб перейти в Меню налаштувань пристрою.У режимі Відеозапис (REC), натисніть, щоб заблокувати файл (захищені файли не можуть бути видалені або перезаписані).У режимі Відтворення, натисніть, щоб вибрати файл або призупинити / продовжити перегляд.
2	У режимі Відеозапис, натисніть, щоб переключитися між режимами Відеозапис та Відтворення.У режимі Відтворення, натисніть, щоб вибрати файл або призупинити / продовжити перегляд.У режимі Запис відео, натисніть, щоб вимкнути / увімкнути мікрофон.
3	У режимі Фотозйомка, натисніть, щоб зробити знімок.У Меню, натисніть, щоб вибрати попередній пункт меню.У режимі відтворення натисніть, щоб перемотати назад.
4	У режимі Відеозапис, натисніть для початку запису; натисніть ще раз, щоб зупинити запис.У Меню, натисніть, щоб вибрати наступний пункт меню.У режимі відтворення натисніть, щоб перемотати вперед.
Кнопка Увімк. / Вимк.	Натисніть, щоб увімкнути дисплей.Натисніть, щоб переключити режими перегляду камери: лише спереду; тільки назад; назад спереду (картинка в картинці).
Скидання Якщо пристрій не відповідає, натисніть для скидання.

Функції пристрою

Форматуваннякарти пам'яті	Форматування карти пам'яті в відеореєстраторі необхідно для коректної роботи пристрою. Форматуваннякарти потрібно виконувати перед початком використання карти пам'яті, а також при виникненні помилокзапису і читання даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердітьобрану дію.
Відеозапис	При підключенні до джерела живлення пристрій увімкнеться і розпочне запис автоматично (при цьому почнеблимати синій індикатор). Щоб зупинити запис натисніть 4. Для запису нового відео натисніть 4 ще раз. Кожневідео автоматично зберігається.
Фотозйомка У режимі	Відеозапис (STBY), натисніть натисніть 3, щоб зробити знімок. Він буде збережений автоматично.
Відтворення	У режимі Відеозапис (STBY), натисніть кнопку 2, щоб потрапити в режим Відтворення. Виберіть файл задопомогою кнопок 3 / 4, потім натисніть 2 для відтворення файлу. Ви можете призупинити /продовжитивідтворення натисканням на кнопку ОК, а також прокрутити вперед/назад кнопками 3 / 4.
Циклічний запис	Ця функція дозволяє зберігати відеозапис окремими фрагментами, тривалість яких можна налаштуватив Меню. Якщо на карті закінчиться місце, незахищені файли будуть перезаписані у тому порядку, у якому вонибули створені.
Запис аудіо Ця функція дозволяє зробити запис відео зі звуком або без звуку.
Захист файлу	У режимі Відеозапис (REC) натисніть Увімк. / Вимк., щоб захистити поточний запис. У режимі Відтворення,виберіть файл, натисніть кнопку Меню, виберіть пункт Захист, потім Заблокувати цей файл або Блокувати всіфайли. Захищені файли не можуть бути видалені або перезаписані.
Штамп Ця функція додає до відеозапису дату і / або логотип пристрою.
Датчик удару У разі зіткнення, пристрій автоматично захистить поточний запис.
Режим паркування	Якщо, перебуваючи у вимкненому стані, пристрій відчує вібрацію, він автоматично вмикається і починає запис. Файл запису буде заблокований.
Підзаряд батареї	При підключенні пристрою до джерела зовнішнього живлення загориться червоний індикатор. По мірі заповнення батареї червоне світло буде тьмяніти. Коли батарея буде повністю заряджена, червоний індикатор вимкнеться.
Вимкнути дисплей	Пристрій може автоматично вимикати екран для зниження енергоспоживання. У меню налаштувань можна вибрати часовий інтервал автоматичного вимкнення екрану.
USB-підключення	При підключенні пристрою до ПК за допомогою USB-кабелю з'являться три опції підключення:1) Mass Storage: відтворення, копіювання і видалення файлів.2) Record: стандартний режим.3) Режим ПК камери.

Примітка: Внутрішня камера пристрою спеціально оптимізована для безперервної зйомки в складних умовах недостатнього освітлення всередині автомобіля. Рекомендуємо зберегти попередньо встановлений режим «автоматичне чорно-біле зображення». Запис буде виконуватися за допомогою автоматичного ввімкнення / вимкнення інфрачервоного підсвічувача в чорно-білому режимі. Якщо ввімкнути режим «автоматичне перемикання кольорового запису на чорно-білий», то при ввімкненні / вимкненні інфрачервоного опромінювача в переходних режимах роботи можливі незначні спотворення деяких кольорів, що суттєво не впливає на загальне сприйняття записаного зображення. Червоне світіння світлодіодів 14-світла, яке видно в деяких ситуаціях, є нормальним явищем і необхідне для забезпечення кращої зйомки відеозаписів в складних умовах освітлення.

Правила зберігання, перевезення, реалізації та утилізації

• Зберігання та транспортування пристрою повинні проводитися в сухому приміщенні. Пристрій потребує дбайливого поводження, оберігайте його від впливу пилу, бруду, ударів, вологи, вогню і т.д.
• Реалізація пристрою повинна проводитися відповідно до чинного законодавства України.
• Після закінчення терміну служби пристрій належить здати на утилізацію до відповідного пункту прийому електричного та електронного обладнання для подальшої переробки та утилізації відповідно до законодавства.

Тип пристрою: Відеореєстратор.

Найменування товару: NAVITEL RS2 DUO.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic. Тел.: [phone].

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Dongguan Digi-in Digital Technology Co., Ltd.

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.

UA

STARVIS та STARVIS є товарними знаками корпорації Sony.
