RS2 DUO - видеорегистратор Navitel - Бесплатное руководство пользователя

Тип продукта	Видеорегистратор
Бренд	Navitel
Модель	RS2 DUO
Размеры (прибл.)	120 x 60 x 40 мм
Вес (прибл.)	150 г
Питание	5 В, 2 А через USB или адаптер прикуривателя
Разрешение записи	Передняя: Full HD 1920x1080p, Задняя: HD 1280x720p
Угол обзора	Передняя: 140°, Задняя: 120°
Поддержка карт памяти	microSD до 256 ГБ (класс 10 или выше)
Формат видео	H.264, MOV
G-сенсор	Встроенный, автоматически блокирует файлы при столкновении
GPS	Внутренний GPS-модуль для данных о скорости и местоположении
Режим парковки	Доступен (требуется комплект hardwire, приобретается отдельно)
Циклическая запись	Автоматическая циклическая запись с выбираемой длительностью клипа
Ночное видение	WDR (широкий динамический диапазон) для слабого освещения
Дисплей	3,0-дюймовый ЖК-сенсорный экран
Крепление	Присоска для лобового стекла
Обслуживание	Протирайте линзу мягкой сухой тканью; избегайте агрессивных химикатов
Безопасность	Не устанавливайте в зонах раскрытия подушек безопасности; используйте только прилагаемый адаптер питания
Наличие запчастей	Свяжитесь с поддержкой Navitel для замены креплений и кабелей
Общая информация	Поддержка языка: английский, навигация по меню через сенсор

Часто задаваемые вопросы - RS2 DUO Navitel

Как установить видеорегистратор Navitel RS2 DUO?

Очистите область лобового стекла, прикрепите присоску и сильно прижмите. Подключите кабель питания к зарядному устройству и проложите его вдоль рамки стекла. Вставьте в прикуриватель. Отрегулируйте угол камеры с помощью шарового шарнира.

Какая microSD карта мне нужна?

Используйте карту microSD класса 10 или U3 ёмкостью до 256 ГБ. Отформатируйте карту в камере перед первым использованием (Настройки > Форматировать).

Как работает режим парковки?

Режим парковки требует комплект hardwire (приобретается отдельно) для непрерывного питания. При обнаружении движения или удара камера записывает короткие клипы. Включите в настройках в разделе Режим парковки.

Могу ли я просматривать видео на телефоне?

Да, через Wi-Fi. Скачайте приложение Navitel Dash Cam (iOS/Android). Подключитесь к сети Wi-Fi камеры (пароль указан в инструкции) и смотрите или скачивайте видео.

Почему не работает задняя камера?

Проверьте соединительный кабель. Убедитесь, что задняя камера правильно подключена к порту с пометкой Rear. Также проверьте, что камера включена в настройках.

Как получить заблокированные файлы?

Заблокированные файлы хранятся в отдельной папке («Locked» на SD-карте). Подключите камеру к компьютеру через USB, чтобы скопировать их. Или используйте приложение для доступа к заблокированным клипам.

Камера постоянно пищит/выключается. Почему?

Возможные причины: разряд батареи (при использовании режима парковки), неисправный кабель питания или перегрев. Проверьте зарядное устройство и замените при необходимости. Убедитесь, что камера не находится под прямыми солнечными лучами длительное время.

Как обновить прошивку?

Посетите navitel.com для загрузки последней прошивки. Скопируйте файл .bin в корень отформатированной microSD карты, вставьте в камеру и включите питание. Обновление установится автоматически.

Устройство водонепроницаемое?

Нет. Navitel RS2 DUO предназначен только для использования внутри автомобиля. Избегайте воздействия дождя или влаги. Не устанавливайте снаружи.

Какой срок гарантии?

Камера поставляется с 12-месячной гарантией производителя. Сохраняйте оригинальный чек. Для претензий обращайтесь в поддержку Navitel или к продавцу.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RS2 DUO Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL RS2 DUO – многофункциональный видеорегистратор с высоким качеством видео- и фотоъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

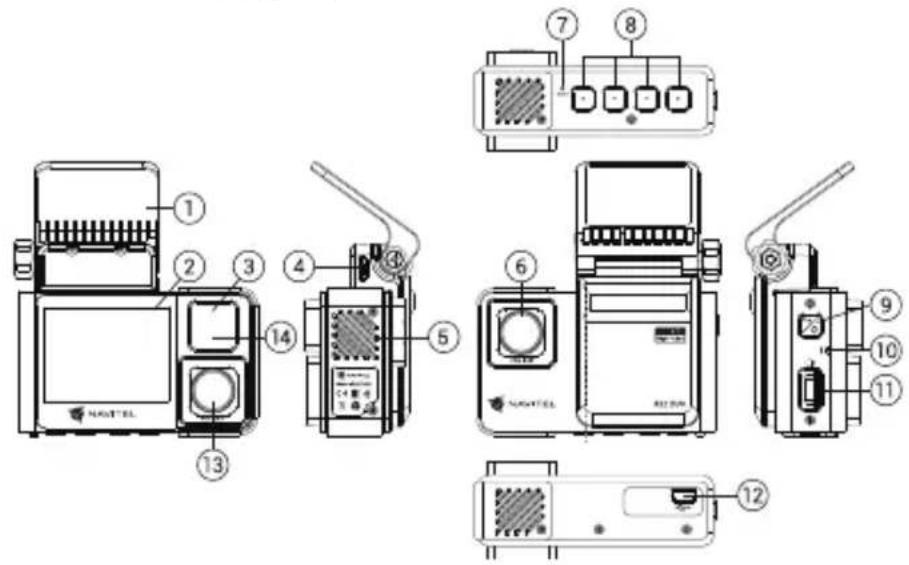

Внешний вид устройства

1. Крепление
2. Дисплей
3. LED индикатор
4. Разъем micro-USB
5. Динамик
6. Камера
7. Кнопка Сброс
8. Кнопки управления
9. Кнопка Вкл. / Выкл.
10. Микрофон
11. Слот microSD
12. Разъем mini-USB
13. Внутрисалонная камера
14. Инфракрасный прожектор

Спецификация

Основная камера	Сенсор камеры SONY	307 (STARVIS)
	Разрешение видео 1920 × 1080
	Разрешение изображения 2 Мп
	Угол обзора 136°
Внутрисалонная камера	Сенсор камеры SONY	307 (STARVIS)
	Разрешение видео	1920 × 1080
	Разрешение изображения	2 Мп
	Угол обзора	143°
Процессор NTK96675
Дисплей 2", 320 × 240, IPS
Формат видео MP4
Формат изображения JPG
Объем microSD-карты до 256 ГБ
USB mini-USB

Аккумулятор 240 мА·ч, 3.7 В
Питание 5 В, 1 А
Микрофон / динамик Есть
Языки	английский,венгерский,испанский,итальянский,немецкий,польский,румынский,русский,словацкий,украинский,французский,чешский,вьетнамский

Примечание: комплектация, внешний вид, технические характеристики, не изменяющие общей функциональности устройства, могут быть изменены производителем без предварительного уведомления.

Установка

1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class10 и выше) карту емкостью 8-256 Гбайт.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы видеорегистратора.
- До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

1. Закрепите видеорегистратор на лобовом стекле при помощи крепления.
2. Подключите зарядное устройство к гнезду прикуривателя.
3. Подключите зарядное устройство к разъему видеорегистратора.
4. Отрегулируйте положение видеорегистратора.
5. Включите питание, убедитесь что видеорегистратор установлен правильно. Если видеорегистратор установлен правильно, загорится синий индикатор.

Меры предосторожности

• Используйте только оригинальный адаптер ЗУ. Использование другого адаптера может негативно повлиять на аккумулятор устройства. Используйте только одобренные производителем аксессуары.
• Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. Температура хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Не подвергайте устройство сильному механическому воздействию.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Следите за тем, чтобы объектив был чистым. Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

Примечание: Встроенный аккумулятор предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания; для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.

Кнопки

Кнопка Функции
1	Нажмите кратко, для перехода в меню настроек.В режиме Записи видео нажмите, чтобы заблокировать файл (защищенный файл не может быть удален или перезаписан).В режиме Просмотра нажмите, чтобы продолжить просмотр видеофайла.Во время просмотра файла нажмите, для возврата в меню воспроизведения.
2	Нажмите кратко, для перехода в режим Воспроизведения.В режиме Воспроизведения нажмите, что бы посмотреть выбранный файл.В режиме Просмотра видео нажмите, чтобы приостановить просмотр видеофайла.В режиме Записи нажмите, что бы включить/выключить микрофон.
3	В режиме записи нажмите кратко, что бы сделать снимок.В меню нажмите, что бы выбрать предыдущий пункт меню.В режиме Воспроизведения нажмите, для перемотки назад.
4	Нажмите кратко, что бы остановить запись.В меню нажмите, что бы выбрать следующий пункт меню.В режиме Воспроизведения нажмите, для перемотки вперед.
Вкл	Нажмите, что бы включить дисплей.Нажмите для переключения между режимами отображения (только передняя, только внутрисалонная, две камеры)
Сброс Если устройство не отвечает, нажмите для сброса.

Функции устройства

Форматирование карты памяти	Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.
Запись видео	При подключении к источнику питания устройство включится и начнет запись автоматически (при этом замигает синий индикатор). Нажмите 4, чтобы остановить запись. Нажмите 4 еще раз для записи нового видео. Каждое видео автоматически сохраняется.
Съемка фото В режиме	Записи видео нажмите кнопку 3, чтобы сделать снимок. Он будет сохранен автоматически.
Воспроизведение	В режиме Записи видео нажмите кнопку 2, чтобы попасть в режим Воспроизведения. Выберите файл с помощью кнопок 3 и 4, затем нажмите 2 для воспроизведения файла. Вы можете приостановить / продолжить воспроизведение, а также прокрутить вперед / назад кнопками 3 / 4.
Циклическая запись	Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.
Запись аудио Записывайте видео со звуком или без.
Защита файла	В режиме Записи видео (REC) нажмите 1, чтобы защитить текущую запись. Защищенные файлы не могут быть удалены или перезаписаны.
Штамп Введите штамп даты, который будет добавлен к видеозаписям.
Датчик удара В случае столкновения устройство автоматически защитит текущую запись.
Режим парковки	Если, находясь в выключенном состоянии, устройство зафиксирует вибрацию, оно автоматически включится и начнет запись. Файл записи будет защищен.
Подзаряд батареи При	подключении устройства к источнику внешнего питания загорится синий индикатор.
Выключать дисплей	Устройство может автоматически выключать экран для снижения энергопотребления. В Меню можно выбрать временной интервал автоматического отключения экрана.
USB-подключение	При подключении устройства к ПК при помощи USB-кабеля появятся три опции подключения:1) Съемный диск: воспроизведение, копирование и удаление файлов.2) Запись: стандартный режим.3) Режим Веб камеры.

Примечание: Внутрисалонная камера устройства специально оптимизирована для непрерывной съемки в сложных условиях низкого освещения внутри салона автомобиля. Рекомендуем сохранять предоставленный режим «автоматическое черно-белое изображение». Запись будет производится с автоматическим включением/выключением инфракрасного прожектора в черно-белом режиме. Если включить режим "автоматическое переключение цветной записи на черно-белую", то при включении/выключении инфракрасного прожектора подсветки в переходных режимах работы возможно незначительное искажение некоторых цветов, не влияющее существенно на общее восприятие записываемого изображения. Видимое в ряде ситуаций красное свечение светодиодов инфракрасного прожектора является нормальным и требуется для обеспечения более качественной съемки видео в сложных условиях освещения.

Правила хранения, перевозки, реализации и утилизации

• Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
  • Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
• После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]

Полный список сервисных центров доступен на сайте www.navitel.ru

Тип устройства: Видеорегистратор. Модель товара: NAVITEL RS2 DUO.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Dongguan Digi-in Digital Technology Co., Ltd. [Донгруан Диги-ин Диджитал Технологжи Ко., Лтд].

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-СЗ.РА01.В.82317/21, срок действия: до 20.05.2026. Выдана согласно требованиям Технического регламента ТР ТС 020/2011 Испытательная лаборатория Общества с ограниченной ответственностью "Механик ТМ" 21.05.2021.

Дата производства: указана в серийном номере на корпусе устройства в формате RS2DГГГГММ00000.

год месяц
