RS2 DUO - Dashcam Navitel - Kostenlose Bedienungsanleitung

Produkttyp	Dashcam
Marke	Navitel
Modell	RS2 DUO
Abmessungen (ca.)	120 x 60 x 40 mm
Gewicht (ca.)	150 g
Stromversorgung	5V, 2A über USB oder Zigarettenanzünder-Adapter
Aufnahmeauflösung	Vorne: Full HD 1920x1080p, Hinten: HD 1280x720p
Sichtfeld	Vorne: 140°, Hinten: 120°
Speicherunterstützung	microSD-Karte bis 256 GB (Klasse 10 oder höher)
Videoformat	H.264, MOV
G-Sensor	Integriert, sperrt automatisch Vorfallaufnahmen
GPS	Internes GPS-Modul für Geschwindigkeits- und Standortdaten
Parkmodus	Verfügbar (erfordert Festverdrahtungskit, separat erhältlich)
Endlosaufnahme	Automatische Endlosaufnahme mit wählbarer Clip-Länge
Nachtsicht	WDR (Wide Dynamic Range) für schwaches Licht
Display	3,0-Zoll-LCD-Touchscreen
Montage	Saugnapfhalterung für Windschutzscheibe
Wartung	Linse mit einem weichen, trockenen Tuch reinigen; aggressive Chemikalien vermeiden
Sicherheit	Nicht in Airbag-Entfaltungszonen installieren; nur mitgeliefertes Netzteil verwenden
Verfügbarkeit von Ersatzteilen	Wenden Sie sich an den Navitel-Support für Ersatzhalterungen und -kabel
Allgemeine Informationen	Sprachunterstützung: Englisch, Menünavigation per Touch

Häufig gestellte Fragen - RS2 DUO Navitel

Wie installiere ich die Navitel RS2 DUO Dashcam?

Reinigen Sie den Windschutzscheibenbereich, befestigen Sie die Saugnapfhalterung und drücken Sie fest an. Schließen Sie das Stromkabel an das Ladegerät an und verlegen Sie es entlang der Windschutzscheibenverkleidung. Stecken Sie es in den Zigarettenanzünder. Passen Sie den Kamerawinkel mit dem Kugelgelenk an.

Welche Art von microSD-Karte benötige ich?

Verwenden Sie eine Klasse 10 oder U3 microSD-Karte mit einer Kapazität von bis zu 256 GB. Formatieren Sie die Karte vor der ersten Verwendung in der Kamera (Einstellungen > Formatieren).

Wie funktioniert der Parkmodus?

Der Parkmodus erfordert ein Festverdrahtungskit (separat erhältlich) für Dauerstrom. Bei Bewegung oder Erschütterung zeichnet die Kamera kurze Clips auf. Aktivieren Sie es in den Einstellungen unter Parkmodus.

Kann ich Videos auf meinem Handy ansehen?

Ja, über WLAN. Laden Sie die Navitel Dash Cam App herunter (iOS/Android). Verbinden Sie sich mit dem WLAN-Netzwerk der Kamera (Passwort steht in der Anleitung) und streamen oder laden Sie Videos herunter.

Warum funktioniert die Heckkamera nicht?

Überprüfen Sie das Verbindungskabel. Stellen Sie sicher, dass die Heckkamera richtig in den mit Rear gekennzeichneten Anschluss eingesteckt ist. Vergewissern Sie sich auch, dass die Kamera in den Einstellungen aktiviert ist.

Wie kann ich gesperrte Dateien abrufen?

Gesperrte Dateien werden in einem separaten Ordner („Locked“ auf der SD-Karte) gespeichert. Schließen Sie die Kamera über USB an einen Computer an, um sie zu kopieren. Alternativ können Sie die App verwenden, um auf gesperrte Clips zuzugreifen.

Die Kamera piept ständig/schaltet sich aus. Warum?

Mögliche Ursachen: schwache Batterie (bei Verwendung des Parkmodus), defektes Stromkabel oder Überhitzung. Überprüfen Sie das Ladegerät und ersetzen Sie es bei Bedarf. Stellen Sie sicher, dass die Kamera nicht längere Zeit direkter Sonneneinstrahlung ausgesetzt ist.

Wie aktualisiere ich die Firmware?

Besuchen Sie navitel.com, um die neueste Firmware herunterzuladen. Kopieren Sie die .bin-Datei in das Stammverzeichnis einer formatierten microSD-Karte, legen Sie sie in die Kamera ein und schalten Sie sie ein. Das Update wird automatisch installiert.

Ist das Gerät wasserdicht?

Nein. Die Navitel RS2 DUO ist nur für den Innenbereich konzipiert. Vermeiden Sie Regen oder Feuchtigkeit. Nicht außen montieren.

Wie lange beträgt die Garantiezeit?

Die Kamera hat eine 12-monatige Herstellergarantie. Bewahren Sie die Originalquittung auf. Für Garantieansprüche wenden Sie sich an den Navitel-Support oder den Händler.

BEDIENUNGSANLEITUNG RS2 DUO Navitel

Sehr geehrter Kunde!

Vielen Dank für den Kauf dieses NAVITEL®- Produktes.

Der NAVITEL RS2 DUO ist ein multifunktionaler HD-DVR mit vielen Funktionen und Eigenschaften, die in diesem Benutzerhandbuch beschrieben sind. Bitte lesen Sie das Handbuch vor Gebrauch des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

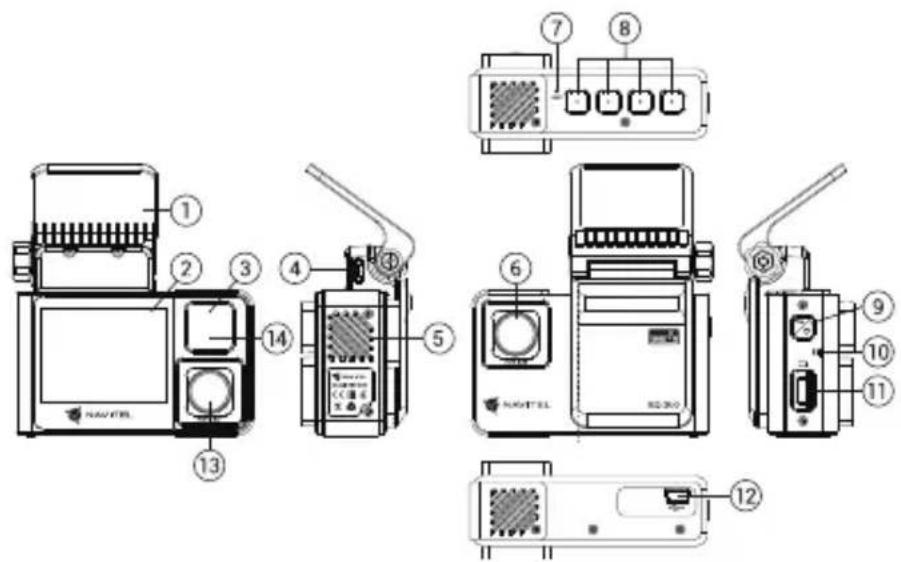

Anordnung des Geräts

1. Halter
2. Bildschirm
3. LED-Lichtanzeige
4. Micro-USB-Anschluss
5. Lautsprecher
6. Linse
7. Reset
8. Steuertasten
9. Ein/Aus Taste
10. Mikrofon
11. Einschub für microSD Karte
12. Mini-USB-Anschluss
13. Innenkammer
14. Infrarotstrahler

Spezifikationen

Hauptkamera	Kamerasensor SONY 307 (STARVIS)
	Videoauflösung 1920×1080
	Bildauflösung 2 MP
	Blickwinkel 136°
Rückfahrkamera	Kamerasensor SONY 307 (STARVIS)
	Videoauflösung 1920×1080
	Bildauflösung 2 MP
	Blickwinkel 143°
Prozessor NTK96675
Bildschirm 2", 320×240, IPS
Aufnahmeformat MP4
Bildformat JPG
MicroSD Kartenkapazität Max.	256 GB

USB mini-USB
Batterie Li-Pol, 240 mAh
Speisung 5 V, 2 A
Mikrofon / Lautsprecher Ja
Sprache	Englisch, Französisch, Deutsch, Italienisch, Polnisch, Rumänisch, Russisch, Slowakisch, Spanisch, Tschechisch, Ungarisch, Ukrainisch, Vietnamesisch

Bemerkung: in Folge von Aktualisierungen kann sich diese Spezifikation ändern.

Installation

1. Legen Sie eine microSD-Karte in den DVR. verwenden Sie eine Hochgeschwindigkeits-microSD-Karte (mindestens Class 10), die Kapazität sollte 8-256 GB betragen.

• Um Fehlfunktionen des digitalen DVR und / oder der SD-Karte zu vermeiden, müßen Sie die SD-Karte während des DVR-Betriebs weder einlegen noch entnehmen.

• Bevor Sie eine microSD-Karte verwenden, formatieren Sie diese im DVR, um Datenfehler zu vermeiden. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.

• Befestigen Sie das Gerät an der Frontscheibe mittels des Halters.

• Schließen Sie das Ladegerät an der Steckdose des Zigarettenanzünders an.
• Schließen Sie die micro-USB-Schnittstelle am Ladegerät mittels des Verlängerungskabels des Ladegeräts an.
• Passen Sie die Position der Kamera an.
• Schalten Sie das Gerät ein; kontrollieren Sie, ob das Gerät richtig installiert ist. Wenn das Gerät richtig installiert ist, wird die Kontrollleuchte blau leuchten.

Hinweise

• Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen unwiederbringlichen Schaden am Gerät verursachen. Verwenden Sie nur Zubehör, das vom Hersteller zugelassen wurde.
• Zulässige Umgebungstemperatur im Betriebsmodus: 0 °C bis +35 °C. Lagerungstemperatur: +5 °C bis +45 °C. Relative Luft-feuchtigkeit: 5% bis 90% ohne Kondensation (25 °C).
• Halten Sie das Gerät von Feuerquellen fern, um Explosionen oder Brand zu vermeiden.
• Setzen Sie das Gerät keinen physikalischen Einwirkungen aus.
• Vermeiden Sie, das Gerät mit elektromagnetischen Strahlungsquellen in Kontakt zu bringen.
• Halten Sie das Objektiv sauber. Verwenden Sie keine Chemikalien oder Reinigungsmittel bei der Reinigung des Produkts. Schalten Sie das Gerät vor dem Reinigen immer aus.
• Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf nicht für ungesetzliche Zwecke verwendet warden.
• Sie dürfen das Gerät nicht selbst reparieren oder zerlegen. Wenden Sie sich im Falle eines Gerätefehlers an das Servicecenter.

Tasten

DE

Taste Funktion
1	Drücken, um auf das Menü aufzurufen.Im modus Record (REC) drücken, um eine Datei zu sperren (geschützte Dateien können nicht gelöscht oder überschrieben werden).Im modus Playback drücken, um eine Datei auszuwählen oder ein Video anzuhalten oder fortzusetzen.
2	Im modus Record drücken Sie zwischen den Modi Record und Playback um.Im modus Playback drücken, um eine Datei auszuwählen oder ein Video anzuhalten oder fortzusetzen.Im modus Record die Nach drücken, um das Mikrofon ein- oder auszuschalten.
3	Im modus Capture drücken, um eine Aufnahme zu machen.Im modus Menü drücken, um den vorherigen Menüpunkt auszuwählen.Im Wiedergabemodus drücken, um zurückzuspulen.
4	Im modus Record drücken, um die Aufnahme zu starten; erneut drücken, um zu stoppen.Im modus Menü drücken, um den vorherigen Menüpunkt auszuwählen.Im Wiedergabemodus drücken, um schnell vorzuspulen.
Ein/Aus Taste	Drücken Sie , um das Display einzuschalten.Drücken Sie diese Taste, um die Kameraansichtsmodi umzuschalten: nur Vorderseite; nur zurück; Rückseite über Vorderseite (Bild-in-Bild).
Reset Wenn das Gerät nicht reagiert, drücken um zurückzusetzen.

Anmerkung: Die eingebaute Batterie ist nur zur Aufzeichnung eines Notfalls im Parkmodus und zur ordnungsgemäßen Ausschaltung des Geräts bei abgeschalteter Stromversorgung vorgesehen; für vollständiges Funktionieren des Geräts in allen Betriebsmodi ist eine permanente Stromversorgung erforderlich.

Funktionen des Geräts

SD-Karte formatieren	Eeine microSD-Karte in einem DVR zu formatieren ist für die korrrekte Arbeit des Gerätes erforderlich. Befor Sie eine mictoSD-Karte verwenden oder bei Datenfehlern, formatieren Sie die microSD-Karte. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.
Video	Schließen Sie das Gerät an eine externe Stromversorgung an und die Aufnahme wird automatisch gestartet (wird durch das blinkende blaue Licht angezeigt). Drücken Sie die 4-Taste, um die Aufnahme zu beenden. Drücken Sie erneut 4, um ein weiteres Video aufzunehmen. Jedes Video wird automatisch gespeichert.
Foto	Drücken Sie die 3-Taste, um eine Aufnahme (Foto) zu machen (Speicherung erfolgt automatisch).
Playback	Drücken Sie im modus Video (STBY) zweimal die 2, um in den Playback zu wechseln. Drücken Sie die 3 oben / 4 unten, um eine Datei auszuwählen. Drücken Sie die 2-Taste, um eine Datei wiederzugeben. Drücken Sie während der Wiedergabe auf 7, um die Wiedergabe zu unterbrechen / fortzusetzen. Drücken Sie die 3 oben / 4 unten für schnellen Vor- / Rücklauf.
Loop-Aufnahme	Mit dieser Funktion können Sie ein Video als eine Reihe von Dateien speichern, die im Menü für die Dauer angegeben sind (duration menu). Wenn die Speicherkarte voll ist, werden alle ungeschützten Dateien in der Reihen folge überschrieben, in welcher sie erstellt wurden.
Tonaufnahme Nehmen	Sie das Video mit oder ohne Ton auf.
Sperrdatei	Drücken Sie im modus Video (REC) auf 1, um die aktuelle Aufnahme zu schützen. Geschützte Dateien können nicht gelöscht oder überschrieben werden.
Stempel	Diese Funktion fügt dem Datensatz einen Datumsstempel oder das Logo des Gerätes hinzu. Klicken Sie auf OK, um den Stempeltyp auszuwählen oder die Funktion auszuschalten.
G-sensor Wenn das	Fahrzeug von etwas getroffen wird, sperrt der DVR automatisch das aktuelle Video.
Parkmonitor Wenn das Gerät im Standby-Modus die Vibration erkennt, wird die Aufnahmefunktion automatisch aktiviert.
Batterie Beim Anschluss des Geräts an eine externe Versorgungsquelle leuchtet die blue Kontroll leuchte.
Bildschirm ausschalten	Das Gerät kann automatisch den Bildschirm abschalten, damit der Energieverbrauch verringert wird; das Off-Screen Zeitintervall lässt sich im Menü Regelmässige Off-Screen einstellen.
USB-Anschluss	Wenn Sie das Gerät über ein USB-Kabel an einen PC anschließen, werden drei Verbindungsoptionen angezeigt:1) Mass Storage: Dateien abspielen, kopieren und löschen.2) Record: Standardmodus.3) PC-Kameramodus.

Hinweis: Die Innenraumkamera des Geräts ist speziell für Serienaufnahmen bei schwierigen Schwachlichtbedingungen im Fahrzeuginneren optimiert. Wir empfehlen, den voreingestellten Modus "automatisches Schwarz-Weiß-Bild" beizubehalten. Die Aufnahme erfolgt mit automatischem Ein- und Ausschalten des Infrarot-Strahlers im Schwarz-Weiß-Modus. Wenn Sie den Modus "automatische Umschaltung der Farbaufnahme auf Schwarz-Weiß-Bild" einschalten, kann es beim Ein-/Ausschalten des Infrarot-Strahlers in den Übergangsmodi zu einer leichten Verzerrung einiger Farben kommen, was die Gesamtwahrnehmung des aufgenommenen Bildes nicht wesentlich beeinträchtigt. Das in manchen Situationen sichtbare rote Glühen der LEDs des IR-Lichts ist normal und wird benötigt, um bessere Videoaufnahmen bei schwierigen Lichtverhältnissen zu gewährleisten.
