RS2 DUO - Automobilio kamera Navitel - Nemokama naudojimo instrukcija

Produkto tipas	Vaizdo registratorius
Prekės ženklas	Navitel
Modelis	RS2 DUO
Matmenys (apytiksliai)	120 x 60 x 40 mm
Svoris (apytiksliai)	150 g
Maitinimas	5V, 2A per USB arba automobilio degtuko adapterį
Įrašymo raiška	Priekis: Full HD 1920x1080p, Galinė: HD 1280x720p
Matymo laukas	Priekis: 140°, Galinė: 120°
Atminties palaikymas	microSD kortelė iki 256 GB (Class 10 ar aukštesnė)
Vaizdo formatas	H.264, MOV
G jutiklis	Įtaisytas, automatiškai užrakina incidento failus
GPS	Vidinis GPS modulis greičio ir vietos duomenims
Stovėjimo režimas	Galimas (reikalingas laidų rinkinys, parduodamas atskirai)
Kilpinis įrašymas	Automatinis kilpinis įrašymas su pasirenkamu fragmento ilgiu
Naktinis matymas	WDR (platus dinaminis diapazonas) esant prastam apšvietimui
Ekranas	3,0 colio LCD lietimui jautrus ekranas
Montavimas	Siurbtukinis tvirtinimas prie priekinio stiklo
Priežiūra	Nuvalykite objektyvą minkšta, sausa šluoste; venkite stiprių cheminių medžiagų
Sauga	Neįrenkite oro pagalvių išsiskleidimo zonose; naudokite tik komplekte esantį maitinimo adapterį
Atsarginių dalių prieinamumas	Susisiekite su Navitel palaikymu dėl montavimo rinkinių ir laidų pakeitimo
Bendra informacija	Kalbos palaikymas: anglų, meniu valdymas per lietimą

Dažnai užduodami klausimai - RS2 DUO Navitel

Kaip įdiegti Navitel RS2 DUO vaizdo registratorių?

Nuvalykite priekinio stiklo zoną, pritvirtinkite siurbtukinį laikiklį ir stipriai paspauskite. Prijunkite maitinimo laidą prie įkroviklio ir nutieskite jį išilgai priekinio stiklo apdailos. Įkiškite į automobilio degtuką. Sureguliuokite kameros kampą naudodami rutulinį jungtį.

Kokios microSD kortelės man reikia?

Naudokite Class 10 arba U3 microSD kortelę iki 256 GB. Prieš naudodami pirmą kartą suformatuokite kortelę kameroje (Nustatymai > Formatuoti).

Kaip veikia stovėjimo režimas?

Stovėjimo režimui reikalingas laidų rinkinys (parduodamas atskirai) nuolatiniam maitinimui. Kai aptinkamas judesys ar smūgis, kamera fiksuoja trumpus fragmentus. Įjunkite nustatymuose Stovėjimo režimas.

Ar galiu peržiūrėti vaizdo įrašus savo telefone?

Taip, per Wi-Fi. Atsisiųskite programėlę Navitel Dash Cam (iOS/Android). Prisijunkite prie kameros Wi-Fi tinklo (slaptažodis nurodytas instrukcijoje) ir transliuokite arba atsisiųskite vaizdo įrašus.

Kodėl neveikia galinė kamera?

Patikrinkite jungiamąjį laidą. Įsitikinkite, kad galinė kamera tinkamai prijungta prie prievado, pažymėto Rear. Taip pat patikrinkite, ar kamera įjungta nustatymuose.

Kaip gauti užrakintus failus?

Užrakinti failai saugomi atskirame aplanke („Locked“ SD kortelėje). Prijunkite kamerą prie kompiuterio per USB, kad juos nukopijuotumėte. Arba naudokite programėlę, kad pasiektumėte užrakintus fragmentus.

Kamera nuolat pypsi / išsijungia. Kodėl?

Galimos priežastys: silpna baterija (jei naudojate stovėjimo režimą), sugedęs maitinimo laidas arba perkaitimas. Patikrinkite įkroviklį ir, jei reikia, pakeiskite. Užtikrinkite, kad kamera nebūtų ilgą laiką veikiama tiesioginių saulės spindulių.

Kaip atnaujinti programinę įrangą?

Aplankykite navitel.com, kad atsisiųstumėte naujausią programinę įrangą. Nukopijuokite .bin failą į suformatuotos microSD kortelės šakninį katalogą, įdėkite į kamerą ir įjunkite. Atnaujinimas įsidiegis automatiškai.

Ar prietaisas atsparus vandeniui?

Ne. Navitel RS2 DUO skirtas tik naudoti viduje. Venkite patekimo į lietų ar drėgmę. Nemontuokite išorėje.

Koks garantinis laikotarpis?

Kamera turi 12 mėnesių gamintojo garantiją. Išsaugokite originalų kvitą. Dėl pretenzijų kreipkitės į Navitel palaikymą arba pardavėją.

NAUDOJIMO INSTRUKCIJA RS2 DUO Navitel

NAVITEL RS2 DUO yra daugiafunkcis didelės raiškos DVR jrenginys su daugybe funkciju ir savybių, aprašytų šioje naudotojo instrukcijoje. Prieš naudodami jrenginį, atidžiai perskaitykite instrukciją ir ją išsaugokite, jei reikėtų peržiūrėti ateityje.

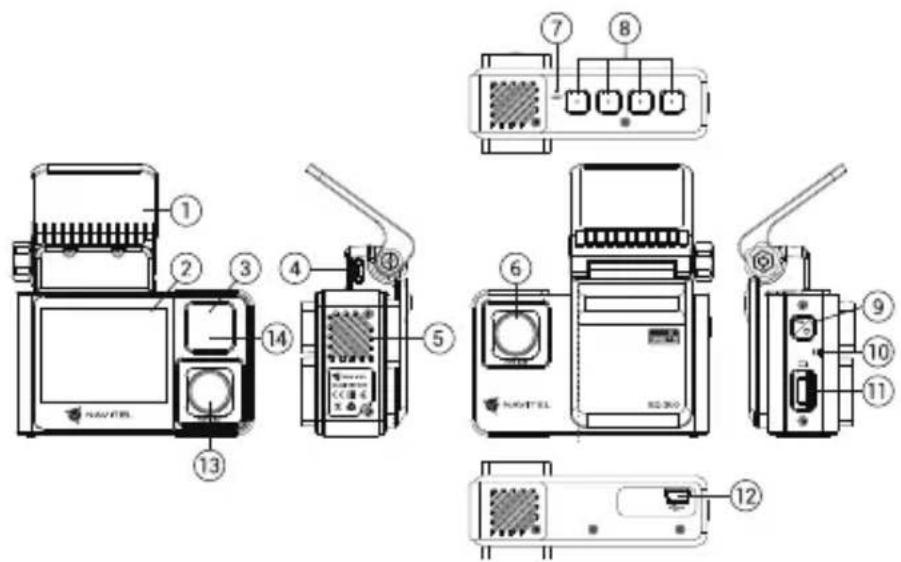

lrenginio išdėstymas

1. Atramos jungtis
2. EkranasEkranas
3. Indikatorius
4. Micro-USB lizdas
5. Garsiakalbis
6. Objektyv
7. Atkurti
8. Valdymo mygtukai
9. Jungimo mygtukas
10. Mikrofonas
11. MicroSD kortelès lizdas
12. Mini-USB lizdas
13. Salono kamera
14. Infraraudonujų spindulių prožektorius

Specifikacijos

Pagrindinė kamera	Kameros jutiklis SONY	307 (STARVIS)
	Vaizdo raiška 1920×1	080
	Skiriamoji geba 2 MP
	Rodymo kampas 136°
Galinio vaizdo kamera	Kameros jutiklis SONY	307 (STARVIS)
	Vaizdo raiška 1920×1	080
	Skiriamoji geba 2 MP
	Rodymo kampas 143°
Procesorius NTK96675
Ekranas 2", 320×240, IPS
Įrašymo formatas MP4
Atvaizdo formatas JPG
MicroSD kortelės talpa Maks.		256 GB

USB mini-USB
Baterija Li-Pol, 240 mAh
Galia 5 V, 2 A
Mikrofonas / garsiakalbis Yra
Kalba	anglų, Čekų, ispanų, italų, lenkų, prancūzų, rumunų, rusų, slovakų, ukrainiečių, vengrų, vokiečių, vietnamiečių

Pastaba: specifikacijos gali keistis atlikus atnaujinimus.

Montavimas

1. Idėkite microSD kortelę i DVR. Naudokite didelės spartos SD kortelę (10 ar aukštesnės klasės); 8-256 GB galingumo.

• Kad išvengtumėte DVR ir (arba) SD kortelės veikimo sutrikimų, DVR veikimo metu nejdėkite ir neišimkite SD kortelės.

• Prieš naudodami „microSD“ kortelę, formatuokite ją DVR (skaitmeninio vaizdo įrašytuvo) viduje, siekiant išvengti duomenų klaidų. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.

• Irenginj pritvirtinkite prie priekinio stiklo, naudodami laikiklj.

• Automobilini jkrovikli prijunkite prie cigarečių degiklio lizdo.
• Micro-USB sąsają prijunkite prie automobilinio jkroviklio, naudodami jkroviklio ilginamaji laidą.Nustatykite kameros padėtį.
• Paleiskite variklj; patikrinkite, ar jrenginys yra tinkamai sumontuotas. Tinkamai sumontavus jrenginj, šviečia mėlyna indikatoriaus lemputė.

Atsargumo priemonės

• Naudokite originalų įkroviklio adapterį. Priešingu atveju, galite sugadinti įrenginio bateriją. Naudokite tik gamintojo patvirtintus priedus.
  • Leidžiama darbinė temperatūra: nuo 0 iki +35 °C. Laikymo temperatūra: nuo +5 iki +45 °C. Santykinė drėgme: nuo 5% iki 90% be kondensato (25 °C).
• Laikykite prietaisą toliau nuo ugnies šaltinių, siekiant išvengti gaisro ar sprogimo.
• Saugokite prietaisą nuo fizinio poveikio.
• Saugokite prietaisą nuo sąlyčio su elektromagnetinės radiacijos šaltiniais.
• Stebėkite, kad objektyvas būtų švarus. Nenaudokite chemikalų ar valiklių prietaisui valyti; išjunkite prietaisą prieš ji valydami.
  • Griežtai laikykitės regiono, kuriame įrenginys yra naudojamas, įstatymų ir tesės aktų. Šis įrenginys negali būti naudojamas neteisėtais tikslais.
• Neardykite ir netaisykite prietaiso patys. Gedimo atveju susisiekite su klientų aptarnavimo centru.

Mygtukai

Mygtukas Funkcijos
1	Paspauskite mygtuką, norėdami jjungti meniu.Paspauskite mygtuką Įrašymo režimu (REC), kad užrakintumėte failą (užrakintų failų negalima pašalinti ar perrašyti).Paspauskite mygtuką Atkūrimas režimu, norėdami pasirinkti failą arba pristabdyti / vėl paleisti vaizdo įrašą.
2	Paspauskite šį mygtuką Įrašymo režimu, norėdami perjungti Įrašymo ar Atkūrimas režimus.Paspauskite šį mygtuką Atkūrimas režimu, norėdami pasirinkti failą arba pristabdyti / vėl paleisti vaizdo įrašą.Paspauskite mygtuką Aukštyn Įrašymo režimu, kad jjungtumėte / išjungtumėte mikrofoną.
3	Paspauskite šį mygtuką Fotografavimo režimu, kad galėtumėte fotografuoti.Paspauskite meniu mygtuką, kad pasirinktumėte ankstesnį meniu punktą.Atkūrimo režimu paspauskite, jei norite atsukti atgal.
4	Paspauskite šį mygtuką Įrašymo režimu, kad pradėtumėte įrašymą; norėdami sustabdyti, paspauskite jį dar kartą.Paspauskite meniu mygtuką, kad pasirinktumėte kitą meniu punktą.Atkūrimo režimu paspauskite, jei norite pirmyn.
Jjungimo mygtukas	Paspauskite, kad jjungtumėte ekraną.Paspaudus perjungiami fotoaparato vaizdo režimai: tik priekyje; tik atgal; atgal per priekį (paveikslėlis paveikslėlyje).
Atkurti Jei įrenginys nereaguoja, paspauskite mygtuką, kad iš naujo paleistumėte įrenginį.

Pastaba: jrengtas akumuliatorius skirtas tik avariniam jvykiui parkavimosi režimu ir teisingam jrenginio išjungimui, atjungiant maitinimą; visaverčiam jrenginio darbui bet kokiu režimu jrenginiui reikia nuolatinio maitinimo šaltinio.

lrenginio funkcijos

SD kortelės formatavimas	microSD kortelės formatavimas DVR (skaitmeninio vaizdo įrašytuve) yra būtinas teisingam prietaiso veikimui. Prieš naudojant microSD kortelę arba duomenų klaidos atveju suformatuokite microSD kortelę. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.
Įrašymo	Įrenginį prijungus prie išorinio maitinimo šaltinio, automatiškai įsijungia įrašymas (mirksi mėlyna indika toriaus lemputė). Paspauskite mygtuką 4, kad sustabdytumėte įrašymą. Dar kartą paspauskite 4, kad įrašytumėte kitą vaizdo įrašą. Visi vaizdo įrašai išsaugomi automatiškai.
Fotografavimo Įrašymo	režimu (STBY) paspauskite 3 mygtuką, norėdami fotografuoti (išsaugoma automatiškai).
Atkūrimas	įrašymo režimu (STBY) paspauskite 2 mygtuką, kad įjungtumėte atkūrimo režimą; norėdami pasirinkti failą, paspauskite 3 ir 4 mygtukus; paspauskite 2 mygtuką, kad paleistumėte failą. Atkūrimo metu paspauskite 2 mygtuką, kad pristabdytumėte / vėl paleistumėte failą; paspauskite 3 ir 4 mygtukus, norėdami pasukti pirmyn / atgal.
Ciklinis įrašymas	Ši funkcija leidžia įrašyti vaizdo įrašą kaip rinkmenų rinkinį, pateiktą trukmės meniu (duration menu). Jei atminties kortelė užpildyta, visi neapsaugoti failai bus perrašyti tokią tvarka, kokia jie buvo sukurti.
Garso įrašymas Vaizdo	įrašymas su arba be garso.
Užrakto failas	Įrašymo režimu (REC) paspauskite 1 mygtuką, kad apsaugotumėte dabartinį įrašą. Ekrano apačioje atsiras rakto simbolis. Tada paspauskite Užrakinti esamą įrašą arba Užrakinti viską mygtuką.
Žyma Ši funkcija	eidžia pridėti įrašo datos žymą.
G-jutiklis Transporto priemonei į kažką atsitrenkus, DVR automatiškai užrakins dabartinį vaizdo įrašą.
Parkavimo	Aptikus vibravimą, kai įrenginys yra išjungtas, jis automatiškai įsijungs ir paleis įrašymą. Failas monitorius bus apsaugotas (užrakintas).
Baterija Įrenginį prijungus prie išorinio maitinimo šaltinio, užsidega mėlyna indikatoriaus lemputė.
Išjungti ekraną	Įrenginys gali automatiškai išjungti ekraną, kad būtų sumažintas energijos suvartojimas; laiko intervalą galima nustatyti šjungti ekraną meniu.
USB-jungtis	Prijungus įrenginį prie kompiuterio USB kabeliu, atsiranda trys prijungimo parinktys:1) Mass Storage: paleiskite, nukopijuokite ir ištrinkite failus.2) Record: standartinis režimas.3) PC kameros režimas.

Pastaba: Irenginio vidaus kamera yra specialiai optimizuota nepertraukiamam fotografavimui sudėtingomis prasto apšvietimo sąlygomis transporto priemonės viduje. Rekomenduojame palikti iš anksto nustatytą režimą "automatinis juodai baltas vaizdas". Irašymas bus atliekamas automatiškai jungiant / išjungiant infraraudonujų spindulių šviestuvą juodai balto vaizdo režimu. Jei jungsite režimą "automatinis spalvoto vaizdo įrašymo perjungimas į juodai baltą", tuomet jungiant / išjungiant infraraudonujų spindulių apšvietėją pereinamaisiais režimais galimas nedidelis kai kurių spalvų iškraipymas, kuris neturi didelės įtakos bendram įrašyto vaizdo suvokimui. Kai kuriose situacijose matomas raudonas infraraudonujų spindulių šviesos diodų švytėjimas yra normalus reiškinys ir reikalingas siekiant užtikrinti geresnį vaizdo filmavimą esant sudėtingoms apšvietimo sąlygoms.
