R300 GPS - автомобільна камера Navitel - Безкоштовний посібник користувача

Тип продукту	Відеореєстратор з GPS
Бренд	Navitel
Модель	R300 GPS
Процесор	MSC8336
Дисплей	2-дюймовий TFT, 320×240
Датчик камери	GC2053 (нічний режим)
Роздільна здатність відео	1920×1080 @ 30 кадрів/с
Формат запису	MOV (H.264)
Роздільна здатність фото	12 Мп
Кут огляду	140°
Об'єктив	4-шарове скло
Пам'ять	Карта MicroSD (8–64 ГБ, Class 10 або вище)
Акумулятор	120 мА·год, 3.7 В Li-ion
Вхід живлення	5 В, 1 А через micro-USB
GPS	Вбудований GPS-чіп та антена
G-сенсор	Вбудований тривісний акселерометр для виявлення ударів
Циклічний запис	Так (тривалість кліпу обирається користувачем)
Виявлення руху	Так (автоматичний запис при русі, зупиняється через 20 с бездіяльності)
Паркувальний режим	Так (автоматичний запуск при вібрації, блокує файл)
Аудіо	Вбудований мікрофон та динамік
Мови	12 мов, включаючи англійську, французьку, німецьку та ін.
Робоча температура	від 0 до +35 °C
Температура зберігання	від +5 до +45 °C
Гарантія	Стандартна гарантія виробника (перевірте місцеві умови)

Часті запитання - R300 GPS Navitel

Яку карту пам'яті підтримує Navitel R300 GPS?

Він підтримує картки MicroSD від 8 ГБ до 64 ГБ. Використовуйте швидкісну картку (Class 10 або вище) для найкращої продуктивності.

Як відформатувати картку microSD для R300?

Перейдіть до Меню, оберіть Форматувати SD-карту та підтвердьте. Відформатуйте картку в пристрої перед першим використанням, щоб уникнути помилок даних.

Чи є у R300 GPS режим паркування?

Так, він має Паркувальний монітор. Коли автомобіль вимкнено та виявлено вібрацію, пристрій автоматично вмикається, записує та блокує файл.

Як працює G-сенсор на цьому відеореєстраторі?

G-сенсор виявляє удари або зіткнення. Він автоматично блокує поточний запис, щоб він не був перезаписаний циклічним записом.

Чи можу я вимкнути запис звуку?

Так, у режимі очікування запису натисніть Кнопку вниз, щоб увімкнути або вимкнути мікрофон.

Яка максимальна роздільна здатність відео R300 GPS?

Він записує у 1920×1080 Full HD з 30 кадрами на секунду.

Як заблокувати запис, щоб запобігти видаленню?

Під час запису натисніть Кнопку режиму, щоб заблокувати поточний файл (з'явиться значок ключа). У режимі відтворення перейдіть до Меню → Захист → Заблокувати поточний або Заблокувати всі.

Чи відображає R300 GPS швидкість та попередження про камери?

Так, функція Цифрова швидкість та інформація про камери показує поточну швидкість, час та попередження про камери контролю швидкості з використанням даних GPS.

Що робити, якщо пристрій завис?

Натисніть Кнопку скидання за допомогою шпильки або скріпки. Це перезапустить пристрій без втрати збережених файлів.

Чи можна підключити відеореєстратор до комп'ютера?

Так, через кабель micro-USB. Ви можете вибрати Зовнішній накопичувач для доступу до файлів або режим Запис для звичайної роботи (прошивка 1.7.28+).

ПОСІБНИК КОРИСТУВАЧА R300 GPS Navitel

Дякуємо Вам за придбання продукту компанії NAVITEL®.

NAVITEL R300 GPS - багатофункціональний відеореєстратор з високою якістю відео- та фотозйомки, а також великою кількістю додаткових функцій, описаних в даному Посібнику користувача. Уважно прочитайте посібник перед використанням пристрою та зберігайте для подальшого використання.

Зовнішній вигляд пристрою

1. Слот microSD
2. Скидання
3. Мікрофон
4. Дисплей
5. LED індикатор (запис)
6. LED індикатор ( акумулятор)
7. Режим
8. Меню
9. OK
10. Bropy
11. Вниз
12. Увімк. / Вимк.
13. Кріплення
14. Pos'em micro-USB
15. Динамік

Технічні характеристики

Процесор MSC8336
Дисплей 2", 320×240, TFT
Камера GC2053 (night vision)
Формат відео MOV (H.264)
Роздільна здатність відео 1920×1080, 30 fps
Формат зображення JPG
Роздільна здатність фото 12 МП
Кут огляду 140°
Матеріал лінзи скло (4 шари)
Пам'ять microSD карта
Об'єм microSD-карти до 64 ГБ
USB micro-USB 2.0

Акумулятор 120 мА·г, 37 В
Живлення 5 В, 1 А
Частота 50/60 Гц
Мікрофон / динамік	Є
GPS-оповіщення	камери / небезпеки / швидкість
Мови	англійська,іспанська,італійська,німецька,польська,румунська,російська,словацька,угорська,українська,француська,чеська

Примітка: технічні характеристики можуть змінюватися у результаті оновлень.

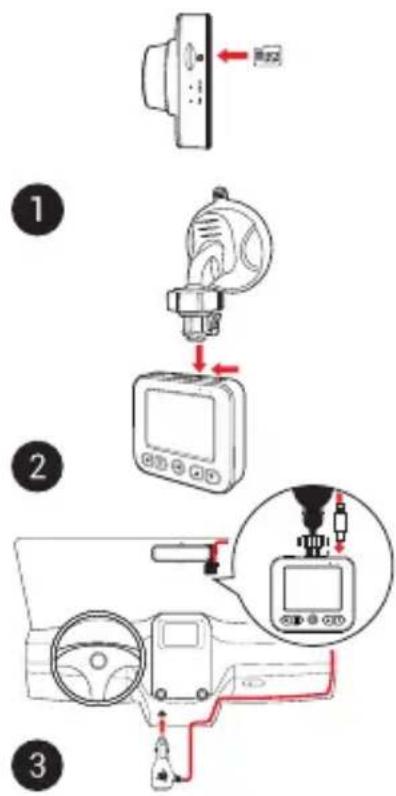

Установка

1. Встановіть microSD-карту у відповідний слот відеореєстратора. Використовуйте високошвидкісну (Class 10 і вище) карту ємністю 8-64 ГБ.

• Щоб уникнути пошкодження пристрою та/або карти пам'яті, не вставляйте і не виймайте її під час роботи пристрою.

• До початку запису потрібно обов'язково відформатувати карту пам'яті в відеореєстраторі. Це необхідно, щоб уникнути помилок читання і запису даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.

• Закріпіть пристрій на лобовому склі за допомогою утримувача.

• Підключіть зарядний пристрій (ЗП) до гнізда прикурювача.
• Підключіть ЗП до пристрою через роз'єм micro-USB.
• Переконайтеся, що камера розташована правильно.
• Увімкніть живлення, переконайтеся, що пристрій встановлено правильно. Якщо пристрій встановлено правильно, загориться червоний індикатор. Пристрій увімкнеться і розпочне відеозапис (синій індикатор почне блимати).

Запобіжні заходи

• Використовуйте тільки оригінальний адаптер 3П. Використання іншого адаптера може негативно вплинути на аккумулятор пристрою. Використовуйте тільки рекомендовані виробником аксесуари.
- Допустима температура зовнішнього середовища в режимі експлуатації: від 0 до +35 °C. Температура зберігання: від +5 до +45 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).
- Не піддавайте пристрій сильному механічному впливу.
- Уникайте контакту пристрою з джерелами електромагнітного випромінювання.
- Уникайте контакту пристрою з джерелами вогню, щоб уникнути вибуху або пожежі.
- Слідкуйте за чистотою об'єктива. Не використовуйте для чищення виробу хімічні речовини або мийні засоби; завжди вимикайте пристрій перед чищенням.
- Чітко дотримуйтесь законів і регулюючих актів регіону використання пристрою. Цей пристрій не може використовуватися у незаконних цілях.
- Не розбирайте і не ремонтуйте пристрій самостійно. У разі його несправності зверніться до сервісного центру.

Кнопка Функції
	Натисніть коротко для увімкнення пристрою.Натисніть і утримуйте 3 секунди для вимкнення пристрою.
	У режимі Відеозапис (STBY), натисніть, щоб переключитися між режимами Відеозапис, Фотозйомка та Відтворення.У режимі Відеозапис (REC), натисніть, щоб заблокувати файл (захищені файли не можуть бути видалені або перезаписані).У Меню, натисніть, щоб вибрати наступний розділ меню.
	Натисніть, щоб перейти в Меню налаштувань пристрою.У Меню, натисніть, щоб вийти з будь-якого обраного меню.
	У режимі Відеозапис (STBY), натисніть для початку запису; натисніть ще раз, щоб зупинити запис.У режимі Фотозйомка, натисніть, щоб зробити знімок.У режимі Відтворення, натисніть, щоб вибрати файл або призупинити / продовжити перегляд.У Меню, натисніть, щоб вибрати пункт меню.
	У режимі Запис відео, натисніть Вниз, щоб вимкнути / увімкнути мікрофон.У режимі Відтворення, натисніть, щоб вибрати попередній / наступний файл.У Меню, натисніть, щоб вибрати попередній / наступний пункт меню.
Скидання Якщо пристрій не відповідає, натисніть для скидання.

Примітка: вбудований акумулятор призначений тільки для запису аварійної події в режимі паркування та коректного вимикання пристрою при відключенні живлення; для повноцінної роботи пристрою в будь-якому з режимів потрібне постійне підключення живлення.

Функції пристрою

Форматування карти пам'яті	Форматування карти пам'яті в відеореєстраторі необхідно для коректної роботи пристрою. Форматування карти потрібно виконувати перед початком використання карти пам'яті, а також при виникненні помилок запису і читання даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.
Відеозапис	При підключенні до джерела живлення пристрій увімкнеться і розпочне запис автоматично (при цьому почне блимати синій індикатор). Щоб зупинити запис натисніть ОК. Для запису нового відео натисніть ОК ще раз. Кожне відео автоматично зберігається.
Фотозйомка	У режимі Відеозапис (STBY), натисніть кнопку Режим, щоб потрапити в режим Фотозйомка, потім натисніть ОК, щоб зробити знімок. Він буде збережений автоматично.
Відтворення	У режимі Відеозапис (STBY), двічі натисніть кнопку Режим, щоб потрапити в режим Відтворення. Виберіть файл за допомогою кнопок Вгору / Вниз, потім натисніть ОК для відтворення файлу. Ви можете призупинити / продовжити відтворення натисканням на кнопку ОК, а також прокрутити вперед/назад кнопками Вгору / Вниз.
Циклічний запис	Ця функція дозволяє зберігати відеозапис окремими фрагментами, тривалість яких можна налаштувати в Меню. Якщо на карті закінчиться місце, незахищені файли будуть перезаписані у тому порядку, у якому вони були створені.
Детектор руху	У режимі парковки також доступна функція детектора руху (вимкнена за замовчуванням). У розділі Запис відео оберіть Записати рух. При виявленні об'єкта, що рухається, пристрій автоматично почне запис. Якщо об'єкт не рухається більше 20 секунд, запис припиниться.
Запис аудіо Ця функція дозволяє зробити запис відео зі звуком або без звуку.
Захист файлу	У режимі Відеозапис (REC) натисніть Увімк. / Вимк., щоб захистити поточний запис. У режимі Відтворення, виберіть файл, натисніть кнопку Меню, виберіть пункт Захист, потім Заблокувати цей файл або Блокувати всі файли. Захищені файли не можуть бути видалені або перезаписані.
Штамп Ця функція	додає до відеозапису дату і / або логотип пристрою.
Датчик удару У разі зіткнення, пристрій автоматично захистить поточний запис.
Режим парковки	Якщо, перебуваючи у вимкненому стані, пристрій відчує вібрацію, він автоматично вмикається і починає запис. Файл записи буде заблокований.
Підзаряд батареї	При підключенні пристрою до джерела зовнішнього живлення загориться червоний індикатор. По мірі заповнення батареї червоне світло буде тьмяніти. Коли батарея буде повністю заряджена, червоний індикатор вимкнеться.
Вимкнути дисплей	Пристрій може автоматично вимикати екран для зниження енергоспоживання. У меню налаштувань можна вибрати часовий інтервал автоматичного вимкнення екрану.
GPS локація	Пристрій підтримує роботу вбудованого чіпа і GPS-антени, він може відображати довготу, широту і іншу інформацію про ваше поточне місцезнаходження. Натисніть GPS Status, щоб перевірити дані GPS.
USB-підключення *	При підключенні пристрою до ПК за допомогою USB-кабелю з'являться дві опції підключення:1) Mass Storage: відтворення, копіювання і видалення файлів.2) Record: стандартний режим.

UA

* Ця функція доступна тільки у версії прошивки 1.7.28 і вище.

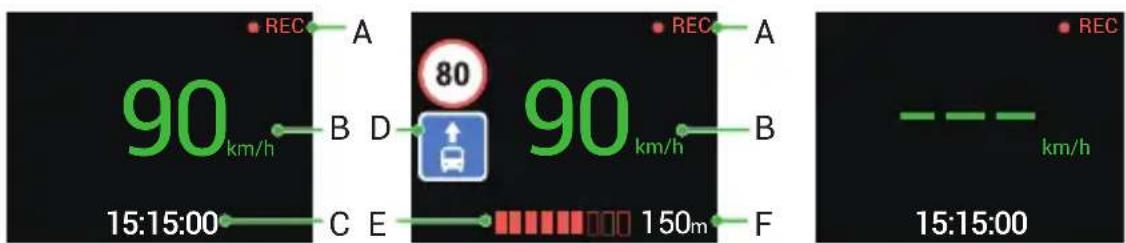

Цифровий спідометр і Камери

Функція Цифровий спідометр слугує для відображення поточної швидкості, що розрахована по GPS-сигналу і часу [1]. Режими:

• Швидкість – постійно відображається поточна швидкість [В],
• Швидкість і час – відображаються поточні швидкість [В] і час [С].

Функція Камери слугує для оповіщення про камери і небезпеки (далі – Камери). При ввімкненні функції Камери на екрані відображається швидкість і час. При наближенні до Камери на чорному тлі відображається [2]:

• поточна швидкість [В],
• піктограма Камери [D],
• прогрес-бар знаходження в зоні дії Камери [E],
• відстань до Камери (0-450 м) [F].

Вся інформація відображається на чорному тлі.

У режимі Відеозапису (REC) на екрані відобразиться ●REC або ● [A].

Якщо автомобіль нерухомий, на екрані відображається швидкість 0.

Якщо немає точного GPS-сигналу, на екрані відображається — — [3].

Примітка. Слабкий GPS-сигнал може бути викликаний поганими погодними умовами та іншими зовнішніми факторами. Орієнтуйтеся на показання спідометра автомобіля.

[1] [2] [3]

Правила зберігання, перевезення, реалізації та утилізації

• Зберігання та транспортування пристрою повинні проводитися в сухому приміщенні. Пристрій потребує дбайливого поводження, оберігайте його від впливу пилу, бруду, ударів, вологи, вогню і т.д.
• Реалізація пристрою повинна проводитися відповідно до чинного законодавства України.
• Після закінчення терміну служби пристрій належить здати на утилізацію до відповідного пункту прийому електричного та електронного обладнання для подальшої переробки та утилізації відповідно до законодавства.

Тип пристрою: Відеореєстратор.

Найменування товару: NAVITEL R300 GPS.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic. Тел.: [phone].

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Dongguan Digi-in Digital Technology Co., Ltd.

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.
