Typ výrobku	Kamera s GPS
Značka	Navitel
Model	R300 GPS
Procesor	MSC8336
Displej	2palcový TFT, 320×240
Snímač kamery	GC2053 (noční vidění)
Rozlišení videa	1920×1080 @ 30 fps
Formát záznamu	MOV (H.264)
Rozlišení fotografií	12 MP
Pozorovací úhel	140°
Objektiv	4vrstvé sklo
Úložiště	MicroSD karta (8–64 GB, třída 10 nebo vyšší)
Baterie	120 mAh, 3.7 V Li-ion
Napájení	5 V, 1 A přes micro-USB
GPS	Vestavěný GPS čipset a anténa
G-senzor	Vestavěný 3osý akcelerometr pro detekci nárazů
Smyčkové nahrávání	Ano (uživatelsky volitelná délka klipu)
Detekce pohybu	Ano (automatické nahrávání při pohybu, zastaví se po 20 sekundách nečinnosti)
Parkovací režim	Ano (automatické spuštění při vibraci, uzamkne soubor)
Zvuk	Vestavěný mikrofon a reproduktor
Jazyky	12 jazyků včetně angličtiny, francouzštiny, němčiny atd.
Provozní teplota	0 až +35 °C
Skladovací teplota	+5 až +45 °C
Záruka	Standardní záruka výrobce (ověřte místní podmínky)

Často kladené otázky - R300 GPS Navitel

Jakou paměťovou kartu podporuje Navitel R300 GPS?

Podporuje MicroSD karty od 8 GB do 64 GB. Pro nejlepší výkon použijte kartu s vysokou rychlostí (třída 10 nebo vyšší).

Jak naformátovat microSD kartu pro R300?

Přejděte do Menu, vyberte Formátovat SD kartu a potvrďte. Naformátujte kartu v zařízení před prvním použitím, aby nedošlo k chybám dat.

Má R300 GPS parkovací režim?

Ano, má Parkovací monitor. Když je auto vypnuté a je detekována vibrace, zařízení se automaticky zapne, nahrává a uzamkne soubor.

Jak funguje G-senzor na této kameře?

G-senzor detekuje nárazy nebo kolize. Automaticky uzamkne aktuální nahrávku, aby nebyla přepsána smyčkovým nahráváním.

Mohu vypnout nahrávání zvuku?

Ano, v pohotovostním režimu nahrávání stiskněte Tlačítko dolů pro zapnutí nebo vypnutí mikrofonu.

Jaké je maximální rozlišení videa R300 GPS?

Nahrává v rozlišení 1920×1080 Full HD při 30 snímcích za sekundu.

Jak uzamknout nahrávku, aby nedošlo k jejímu smazání?

Během nahrávání stiskněte Tlačítko režimu pro uzamčení aktuálního souboru (objeví se ikona klíče). Při přehrávání přejděte do Menu → Chránit → Uzamknout aktuální nebo Uzamknout vše.

Zobrazuje R300 GPS rychlost a upozornění na kamery?

Ano, funkce Digitální rychlost a informace o kamerách zobrazuje aktuální rychlost, čas a upozornění na radarové kamery pomocí GPS dat.

Co dělat, když zařízení zamrzne?

Stiskněte Tlačítko Reset pomocí špendlíku nebo kancelářské sponky. Tím se zařízení restartuje bez ztráty uložených souborů.

Mohu připojit kameru k počítači?

Ano, pomocí micro-USB kabelu. Můžete zvolit Hromadné úložiště pro přístup k souborům nebo režim Nahrávání pro normální provoz (firmware 1.7.28+).

NÁVOD K OBSLUZE R300 GPS Navitel

Děkujeme Vám za nákup produktu NAVITEL*.

NAVITEL R300 GPS je multifunkční digitální video rekordér (DVR) s vysokým rozlišením, s mnoha funkcemi a vlastnostmi, které jsou popsány v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

Vnější vzhled

1. Slot microSD
2. Reset
3. Mikrofon
4. Displej
5. Indikátor nahrávání
6. Indikátor stavu baterie
7. Režim
8. Menu
9. OK
10. Nahoru
11. Dolù
12. Zapnutí/Vypnutí
13. Uchycení držáku
14. Port micro-USB
15. Reproduktor

cz Specifikace

Čip MSC8336
Displej 2", 320×240, TFT
Kamera GC2053 (night vision)
Formát záznamu videa MOV (H.264)
Rozlišení videa 1920×1080, 30 fps
Formát obrazu JPG
Rozlišení obrazu 12 MP
Úhel záběru 140°
Typ objektivu 4-vrstvá skleněná čočka
Úložiště MicroSD karta
Kapacita microSD karty Max. 64 GB
USB micro-USB 2.0

Baterie 120 mAh, 3.7 V
Napájení 5 V, 1 A
Frekvence	50/60 Hz
Mikrofon / reproduktor	Ano
GPS upozornění	kamery / varování / rychlost
Jazyk	angličtina,čeština,francouzština,italština,maďarština,němčina,polština,rumunština,ruština,slovenština,španėlština,ukrajinština

Poznámka: specifikace se může změnit v případě novější verze zařízení.

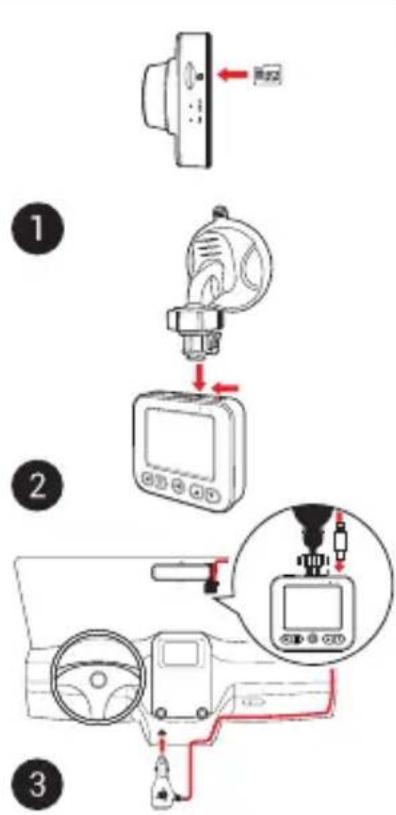

Instalace

1. Vložte microSD kartu do zařízení. Použijte vysokorychlostní SD kartu (třída 10 či výše); kapacita by měla být v rozmezí 8-64 GB.

• Nemanipulujte s SD kartou během používání kamery.

• Abyste předešli chybám v datových úlohách, prosím naformátujte kartu microSD uvnitř kamery. Pro formátování SD karty vyberte v Menu možnost Formátovat SD kartu a potvrdte.

• Připevněte držák se zařízením na čelní sklo.

• Připojte adaptér do zásuvky zapalovače.
• Připojte micro-USB konec adaptéru k zařízení.
• Nastavte pozici kamery.
• Zapněte napájení; zkontrolujte, zda je zařízení správně nainstalováno. Pokud je zařízení nainstalováno správně, rozsvítí se červená kontrolka; zařízení se spustí a začne nahrávat (blikající modrá kontrolka).

Opatření

• Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na baterii zařízení. Používejte pouze příslušenství schválené výrobcem.
• Přípustná teplota okolního prostředí v provozním režimu: 0 až +35 °C. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5% až 90% bez kondenzace (25 °C).
• Udržujte zařízení mimo dosah ohně, zabráníte tak výbuchu či požáru.
• Nevystavujte prístroj fyzickým nárazům.
• Zabraňte kontaktu zařízení se zdroji elektromagnetického záření.
• Udržujte objektiv v čistotě. Nepoužívejte k čištění zařízení chemikálie ani čistící prostředky; vždy před čištěním zařízení vypněte.
• Důsledně dodržujte vnitrostátní právní předpisy. Zařízení nesmí být použito pro nezákonné účely.
• Nerozebírejte ani sami neopravujte zařízení. V případě poruchy zařízení se obratte na servisní středisko.

Tlačitko Funkce
	Kráte stiskněte pro podržte k zapnutí zařizení.Stiskněte a po dobu 3 sekund podržte k vypnutí zařizení.
	V režimu Záznam (STBY) stiskněte propřepínání mezi režimy Záznam, Snímek a Galerie.V režimu Záznam (REC) stiskněte pro uzamknutí souboru (zamknuté soubory nemohou být smazány ani přepsány).V režimu Menu stiskněte pro výběr dalšího menu.
	Stiskněte pro vstup do Menu.V režimu Menu stiskněte pro ukončení jakéhokoliv menu nebo seznamu funkcí.
	V režimu Záznam (STBY) stiskněte pro začátek nahrávání; stiskněte tlačitko znovu pro ukončení nahrávání.V režimu Snímek stiskněte pro pořízení snímku.V režimu Galerie stiskněte pro výběr souboru nebo pro pozastavení a znovu spuštění videa.V režimu Menu stiskněte pro výběr položky v menu.
	V režimu Záznam stiskněte tlačitko Dolů pro vypnutí / zapnutí mikrofonu (nahrávání zvuku).V Menu stiskněte pro výběr následující / předchozí položky v menu.V Menu stiskněte pro výběr následující / předchozí souboru.
Reset Pokud zařizení neodpovídá, stiskněte tlačitko reset pro resetování zařizení.

Poznámka: vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení; pro plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.
NAVITEL s.r.o. tímto prohlašuje, že zařízení NAVITEL R300 GPS je kompatibilní se směrnící RED 2014/53/EU. Úplné znění Prohlášení o shodě je k dispozici na následující internetové adrese: www.navitel.cz/cz/declaration_of_conformity/r300gps

Funkce zařízení

Formátování SD karty	Formátování karty microSD v autokameře je nezbytné pro správnou funkci zařízení. Před použitím karty microSD nebo v případě chyby dat zformátujte kartu microSD. Pro formátování vyberte v Menu možnost “Formátovat SD kartu” a potvrd’te ji.
Záznam	Po připojení zařízení k externímu zdroji napájení, zařízení automaticky zahájí nahrávání (blikající modrá kontrolka). Stisknutím tlačítka OK nahrávání zastavíte. Opětovným stisknutím tlačítka OK můžete nahrát další videozáznam. Každý záznam se automaticky uloží.
Snímek	Pokud je zařízení v režimu Záznam (STBY), stiskněte tlačítko Režim pro přechod do režimu Snímek, stisknutím lačítka OK pořidíte snímek, který se automaticky uloží.
Galerie	Pokud je zařízení v režimu Záznam (STBY), stiskněte dvakrát tlačítko Režim pro přechod do režimu Galerie, pomocí tlačítek Nahoru a Dolů procházíte soubory, stisknutím tlačítka OK přehráváte soubory. Při přehrávání souboru stiskněte tlačítko OK pro pauzu / konec pauzy; tlačítka Nahoru a Dolů prorychlý posun vpřed / vzad.
Záznam do smyčky	Tato funkce umožňuje uložit video jako sadu souborů v takové délce, jakou jste si určili v menu možností. Pokud je na paměťové kartě nedostatek místa, nechráněné soubory budou přepsány v pořadí, v jakém byly vytvořeny.
Detekce pohybu	Pokud zařízení zaregistruje pohyb, automaticky začne nahrávat záznam. V případě, že zařízení neregistruje pohyb déle než 20 sekund, záznam se automaticky zastaví.
Audio záznam Nahrávání	V režimu Záznam (REC) stiskněte tlačítko Režim k zamknutí souboru. Stiskněte tlačítko znovu pro odemknutí souboru. V režimu Galerie vyberte soubor, který chcete uzamknout. Stiskněte tlačítko Menu, možnost Uzamknout a vyberte budto Uzamknout aktuální anebo Uzamknout vše. Zamknuté soubory nemohou být smazány ani přepsány. Pro odemknutí souboru vyberte možnost Odemknout aktuální / Odemknout vše.
Ochrana souboru

6 | UŽIVATELSKÁ PŘÍRUČKA

NAVITEL

CZ

Vodoznak Tato funkce přídá vodoznak data nebo loga zařízení do záznamu.
G-sensor Při nárazu	vozidla zařízení automaticky uzamkne a uloží aktuální video.
Parkovací režim	V případě, že je zařízení vypnuté a zaregistruje vibrace, zařízení se automaticky zapne a začne nahrávat. Soubor bude automaticky uzamčen.
Napájení baterie	Červená kontrolka se rozsvítí, pokud je přístroj připojen k externímu zdroji napájení. Pokud je baterie zařízení plně nabita, červená kontrolka zezelená.
Spořič obrazovky	Zařízení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit v menu spořiče obrazovky.
GPS lokace	Zařízení podporuje vestavěný chipset a anténu GPS. Je tedy možné zobrazit zeměpisnou délku, země pisnou šířku a další informace o aktuální poloze. Pro kontrolu dat GPS stiskněte tlačitko Stav GPS.
USB-připojení *	Při připojení zařízení k počítači pomocí kabelu USB se zobrazí dvě možnosti připojení:1) Mass Storage: přehrávání, kopírování a mazání souborů.2) Record: standardní režim.

* Tato funkce je k dispozici pouze ve verzi firmwaru 1.7.28 a vyšší.

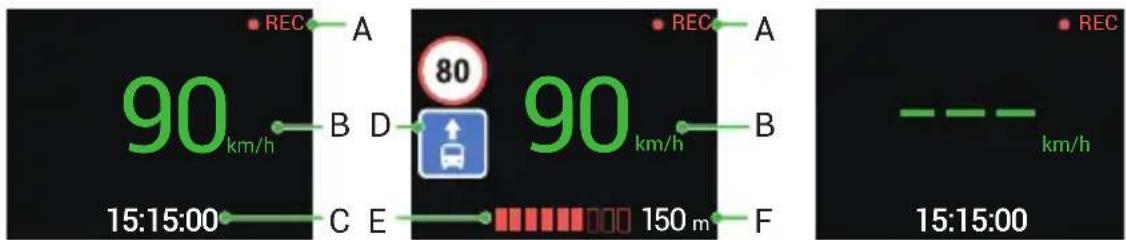

Digitální měřič rychlosti a Informace o kameře

CZ

Digitální rychloměr se používá k zobrazení vypočtené aktuální rychlosti

na základě signálu GPS a času [1]. Režimy:

- Rychlost –rychlost [B] se zobrazuje na displeji,

- Rychlost + čas -zobrazí se rychlost [B] a čas [C].

Informace o kamerách slouží k varování před kamerami. Když zapnete tuto funkci, na obrazovce se zobrazí aktuální rychlost a čas na černém pozadí.

Pokud se blížíte k dopravní kameře, na displeji se zobrazí [2]:

- aktuální rychlost [B],

- ikona kamery [D],

- vzdálenost ke kameře [E],

- Průběh pohybu v oblasti kde se kamera nachází [F].

Všechny informace jsou na černém pozadí.

V režimu Záznam (REC) se zobrazí indikátor nahrávání (●REC a ●) [A].

Pokud vozidlo stojí, na displeji je 0.

Pokud není k dispozici signál GPS, zobrazí se --- [3].

Poznámka. Slabý signál GPS může být zapřičiněn špatným počasím a dalšími okolními vlivy. Řidte se především údaji na tachometru Vašeho vozidla.
