Produkttyp	Dashcam mit GPS
Marke	Navitel
Modell	R300 GPS
Prozessor	MSC8336
Display	2-Zoll-TFT, 320×240
Kamerasensor	GC2053 (Nachtsicht)
Videoauflösung	1920×1080 @ 30 fps
Aufnahmeformat	MOV (H.264)
Fotoauflösung	12 MP
Blickwinkel	140°
Objektiv	4-schichtiges Glas
Speicher	MicroSD-Karte (8–64 GB, Klasse 10 oder höher)
Akku	120 mAh, 3,7 V Li-Ion
Stromversorgung	5 V, 1 A über Mikro-USB
GPS	Integrierter GPS-Chip und Antenne
G-Sensor	Integrierter 3-Achsen-Beschleunigungssensor zur Aufprallerkennung
Endlosschleife	Ja (benutzerwählbare Clipdauer)
Bewegungserkennung	Ja (automatische Aufnahme bei Bewegung, stoppt nach 20 s Inaktivität)
Parküberwachung	Ja (automatischer Start bei Vibration, sperrt Datei)
Audio	Integriertes Mikrofon und Lautsprecher
Sprachen	12 Sprachen, darunter Englisch, Französisch, Deutsch usw.
Betriebstemperatur	0 bis +35 °C
Lagertemperatur	+5 bis +45 °C
Garantie	Standard-Hersteller-Garantie (lokale Bedingungen prüfen)

Häufig gestellte Fragen - R300 GPS Navitel

Welche Speicherkarte unterstützt der Navitel R300 GPS?

Er unterstützt MicroSD-Karten von 8 GB bis 64 GB. Verwenden Sie eine schnelle Karte (Klasse 10 oder höher) für beste Leistung.

Wie formatiere ich die microSD-Karte für den R300?

Gehen Sie ins Menü, wählen Sie SD-Karte formatieren und bestätigen Sie. Formatieren Sie die Karte vor der ersten Verwendung im Gerät, um Datenfehler zu vermeiden.

Hat der R300 GPS einen Parkmodus?

Ja, er hat einen Parküberwachungsmodus. Wenn das Auto aus ist und Vibration erkannt wird, schaltet sich das Gerät automatisch ein, nimmt auf und sperrt die Datei.

Wie funktioniert der G-Sensor bei dieser Dashcam?

Der G-Sensor erkennt Stöße oder Kollisionen. Er sperrt automatisch die aktuelle Aufnahme, sodass sie nicht durch die Endlosschleife überschrieben wird.

Kann ich die Audioaufnahme ausschalten?

Ja, im Aufnahme-Bereitschaftsmodus drücken Sie die Ab-Taste, um das Mikrofon ein- oder auszuschalten.

Was ist die maximale Videoauflösung des R300 GPS?

Es nimmt in 1920×1080 Full HD mit 30 Bildern pro Sekunde auf.

Wie sperre ich eine Aufnahme, um das Löschen zu verhindern?

Drücken Sie während der Aufnahme die Modus-Taste, um die aktuelle Datei zu sperren (ein Schlüsselsymbol erscheint). Wiedergabe: Gehen Sie zu Menü → Schützen → Aktuell sperren oder Alle sperren.

Zeigt der R300 GPS Geschwindigkeit und Kamerawarnungen an?

Ja, die Funktion Digitale Geschwindigkeit & Kamerainfo zeigt aktuelle Geschwindigkeit, Uhrzeit und Warnungen vor Geschwindigkeitskameras anhand von GPS-Daten.

Was soll ich tun, wenn das Gerät einfriert?

Drücken Sie den Reset-Knopf mit einer Nadel oder Büroklammer. Dadurch wird das Gerät neu gestartet, ohne gespeicherte Dateien zu verlieren.

Kann ich die Dashcam an einen Computer anschließen?

Ja, über ein Mikro-USB-Kabel. Sie können Massenspeicher wählen, um auf Dateien zuzugreifen, oder den Rec-Modus für den normalen Betrieb (Firmware 1.7.28+).

BEDIENUNGSANLEITUNG R300 GPS Navitel

Sehr geehrter Kunde!

Vielen Dank für den Kauf dieses NAVITEL®- Produktes.

Der NAVITEL R300 GPS ist ein multifunktionaler HD-DVR mit vielen Funktionen und Eigenschaften, die in diesem Benutzerhandbuch beschrieben sind. Bitte lesen Sie das Handbuch vor Gebrauch des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Anordnung des Geräts

1. Einschub für microSD Karte
2. Reset
3. Mikrofon
4. Bildschirm
5. LED-Lichtanzeige (Aufnahme)
6. LED-Lichtanzeige ( Batterie)
7. Modus
8. Menü
9. OK
10. Nach oben
11. Nach unten
12. Ausschalter
13. Halter
14. Micro-USB-Anschluss
15. Lautsprecher

Spezifikation

Prozessor MSC8336
Display 2", 320×240, TFT
Kamera GC2053 (night vision)
Aufzeichnungsformat MOV (H.264)
Videoauflösung 1920×1080, 30 fps
Bildformat JPG
Bildauflösung 12 MP
Sichtwinkel 140°
Linse 4-Schicht Glas
Speicherkarte MicroSD karta
Kapazität der microSD-Karte Max. 64 GB
USB micro-USB 2.0

Batterie 120 mAh, 3.7 V
Stromversorgung 5 B, 1 A
Frequenz	50/60 Hz
Mikrofon / Lautsprecher	Ja
GPS-Alarm	Kameras / Warnungen / Geschwindigkeit
Sprache	Englisch, Französisch, Deutsch, Italienisch, Polnisch, Rumänisch, Russisch, Slowakisch, Spanisch, Tschechisch, Ungarisch, Ukrainisch

Bemerkung: in Folge von Aktualisierungen kann sich diese Spezifikation ändern.

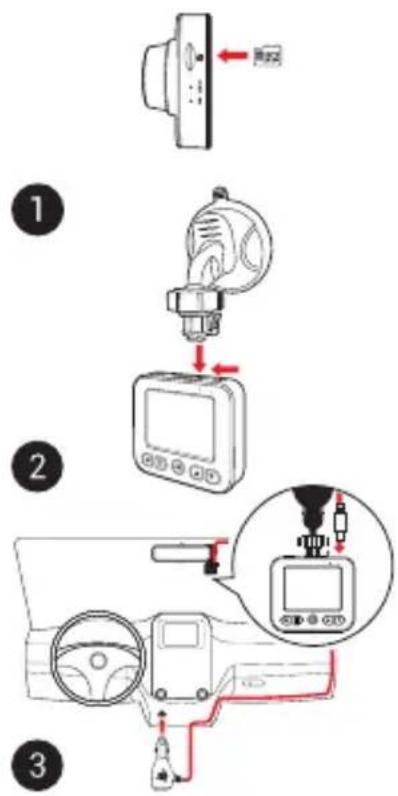

Installation

1. Legen Sie eine microSD-Karte in den DVR. verwenden Sie eine Hochgeschwindigkeits-microSD-Karte (mindestens Class 10), die Kapazität sollte 8-64 GB betragen.

2. Um Fehlfunktionen des digitalen DVR und / oder der SD-Karte zu vermeiden, müßen Sie die SD-Karte während des DVR-Betriebs weder einlegen noch entnehmen.

3. Bevor Sie eine microSD-Karte verwenden, formatieren Sie diese im DVR, um Datenfehler zu vermeiden. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.

4. Befestigen Sie das Gerät an der Frontscheibe mittels des Halters.

5. Schließen Sie das Ladegerät an der Steckdose des Zigarettenanzünders an.
6. Schließen Sie die micro-USB-Schnittstelle am Ladegerät mittels des Verlängerungskabels des Ladegeräts an.
7. Passen Sie die Position der Kamera an.
8. Schalten Sie das Gerät ein; kontrollieren Sie, ob das Gerät richtig installiert ist. Wenn das Gerät richtig installiert ist, wird die Kontrollleuchte rot leuchten; das Gerät schaltet sich ein und beginnt aufzunehmen (Indikator ist eine blau blinkende Kontrollleuchte).

Hinweise

• Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen unwiederbringlichen Schaden am Gerät verursachen. Verwenden Sie nur Zubehör, das vom Hersteller zugelassen wurde.
• Zulässige Umgebungstemperatur im Betriebsmodus: 0°C bis +35°C. Lagerungstemperatur: +5°C bis +45°C. Relative Luft-feuchtigkeit: 5% bis 90% ohne Kondensation (25 °C).
• Halten Sie das Gerät von Feuerquellen fern, um Explosionen oder Brand zu vermeiden.
• Setzen Sie das Gerät keinen physikalischen Einwirkungen aus.
• Vermeiden Sie, das Gerät mit elektromagnetischen Strahlungsquellen in Kontakt zu bringen.
• Halten Sie das Objektiv sauber. Verwenden Sie keine Chemikalien oder Reinigungsmittel bei der Reinigung des Produkts. Schalten Sie das Gerät vor dem Reinigen immer aus.
• Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf nicht für ungesetzliche Zwecke verwendet warden.
• Sie dürfen das Gerät nicht selbst reparieren oder zerlegen. Wenden Sie sich im Falle eines Gerätefehlers an das Servicecenter.

Taste Funktion
	Durch Drücken, wenn Sie das Gerät einschalten möchten.Drücken und Halten Sie ihn mindestens 3 Sekunden, wenn Sie das Gerät ausschalten möchten.
	Im modus Record (STBY) drücken Sie zwischen den Modi Record, Capture und Playback um.Im modus Record (REC) drücken, um eine Datei zu sperren (geschützte Dateien können nicht gelöscht oder überschrieben werden).Im modus Menü drücken, um den nächsten Menübereich auszuwählen.
	Drücken, um auf das Einstellungsmenü aufzurufen.Im modus Menü drücken, um ein Menü oder eine Funktionsliste zu verlassen.
	Im modus Record (STBY) drücken, um die Aufnahme zu starten; erneut drücken, um zu stoppen.Im modus Capture drücken, um eine Aufnahme zu machen.Im modus Playback drücken, um eine Datei auszuwählen oder ein Video anzuhalten oder fortzusetzen.Im modus Menü drücken, um einen Menüpunkt auszuwählen.
	Im modus Record die Nach unten Taste drücken, um das Mikrofon ein- oder auszuschalten.Im modus Playback drücken, um den nächsten / vorherigen die Datei auszuwählen.Im modus Menü drücken, um den nächsten / vorherigen Menüpunkt auszuwählen.
Reset Wenn das Gerät nicht reagiert, drücken um zurückzusetzen.

Hinweis: die eingebaute Batterie ist nur zur Aufzeichnung eines Notfalls im Parkmodus und zur ordnungsgemäßen Ausschaltung des Geräts bei abgeschalteter Stromversorgung vorgesehen; für vollständiges Funktionieren des Geräts in allen Betriebsmodi ist eine permanente Stromversorgung erforderlich.

NAVITEL s.r.o. erklärt hiermit, dass NAVITEL R300 GPS mit der Richtlinie RED 2014/53/EU kompatibel sind.

Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar:

www.navitel.cz/de/declaration_of_conformity/r300gps

Funktionen des Geräts

SD-Karte formatieren	Eeine microSD-Karte in einem DVR zu formatieren ist für die korrrekte Arbeit des Gerätes erforderlich. Befor Sie eine mictoSD-Karte verwenden oder bei Datenfehlern, formatieren Sie die microSD-Karte. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.
Video	Schließen Sie das Gerät an eine externe Stromversorgung an und die Aufnahme wird automatisch gestartet (wird durch das blinkende blaue Licht angezeigt). Drücken Sie die OK-Taste, um die Aufnahme zu beenden. Drücken Sie erneut OK, um ein weiteres Video aufzunehmen. Jedes Video wird automatisch gespeichert.
Foto	Drücken Sie im modus Video (STBY) die Modus, um in den modus Foto zu wechseln, und drücken Sie die OK-Taste, um eine Aufnahme (Foto) zu machen (Speicherung erfolgt automatisch).
Playback	Drücken Sie im modus Video (STBY) zweimal die Modus, um in den Playback zu wechseln. Drücken Sie die Nach oben / Nach unten, um eine Datei auszuwählen. Drücken Sie die OK-Taste, um eine Datei wiederzugeben. Drücken Sie während der Wiedergabe auf OK, um die Wiedergabe zu unterbrechen / fortzusetzen. Drücken Sie die Nach oben / Nach unten für schnellen Vor- / Rücklauf.
Loop-Aufnahme	Mit dieser Funktion können Sie ein Video als eine Reihe von Dateien speichern, die im Menü für die Dauer angegeben sind (duration menu). Wenn die Speicherkarte voll ist, werden alle ungeschützten Dateien in der Reihen folge überschrieben, in welcher sie erstellt wurden.
Bewegungserkennung	Bewegt sich ein Objekt, so beginnt das Gerät automatisch mit der Aufnahme. Wenn sich das Objekt länger als 20 Sekunden nicht bewegt, wird die Aufnahme gestoppt.
Tonaufnahme Nehmen	Sie das Video mit oder ohne Ton auf.
Sperrdatei	Drücken Sie im modus Video (REC) auf Modus, um die aktuelle Aufnahme zu schützen. Ein Schlüssel symbol erscheint unten auf dem Bildschirm. Wählen Sie im Wiedergabemodus eine Datei aus, drücken Sie Menü und wählen Sie Schützen, dann Aktuelle sperren / Alle sperren. Geschützte Dateien können nicht gelöscht oder überschrieben werden. Wählen Sie Aktuelle entsper ren / Alle entsperren aus, um den Schutz aufzuheben.
Stempel	Diese Funktion fügt dem Datensatz einen Datumsstempel oder das Logo des Gerätes hinzu. Klicken Sie auf OK, um den Stempeltyp auszuwählen oder die Funktion auszuschalten.
G-sensor Wenn das	Fahrzeug von etwas getroffen wird, sperrt der DVR automatisch das aktuelle Video.
Parkmonitor Wenn das	Das Gerät im Standby-Modus die Vibration erkennt, wird die Aufnahmefunktion automatisch aktiviert.
Batterie	Beim Anschluss des Geräts an eine externe Versorgungsquelle leuchtet die rote Kontroll leuchte. Wenn Die rote Anzeige wird grün, dass die Batterie aufgeladen ist.
Bildschirm ausschalten	Das Gerät kann automatisch den Bildschirm abschalten, damit der Energieverbrauch verringert wird; das Off-Screen Zeitintervall lässt sich im Menü Regelmässige Off-Screen einstellen.
GPS-Ortung	Das Gerät unterstützt den eingebauten GPS-Chipsatz und die GPS-Antenne und kann Längengrad, Breit engrad und andere Informationen Ihren aktuellen Standort betreffend anzeigen. Drücken Sie den GPS Status, um die GPS-Daten zu überprüfen.
USB-Anschluss *	Wenn Sie das Gerät über ein USB-Kabel an einen PC anschließen, werden zwei Verbindungsoptionen angezeigt:1) Mass Storage: Dateien abspielen, kopieren und löschen.2) Record: Standardmodus.

* Diese Funktion ist nur in der Firmware-Version 1.7.28 und höher verfügbar.

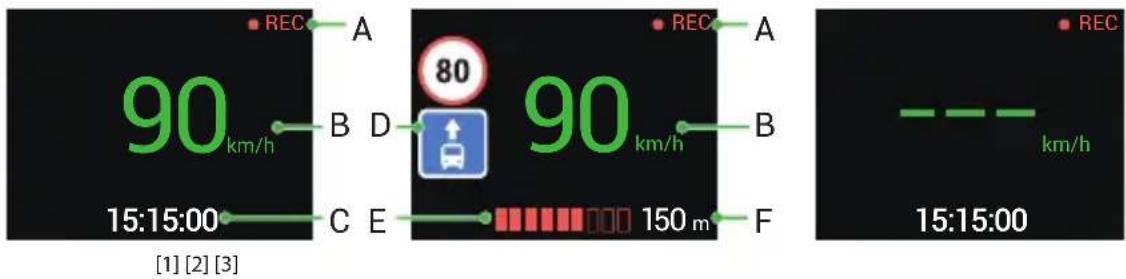

Digitale Geschwindigkeit & Kamera Info

DE

Die digitale Geschwindigkeitsfunktion dient zur Anzeige der mit Hilfe des GPS-Signals berechneten Zeit und Fahrzeuggeschwindigkeit [1]. Modi:

- Geschwindigkeit – aktuelle Geschwindigkeit wird konstant angezeigt [B],

- Geschwindigkeit + Zeit – aktuelle Geschwindigkeit [B] und Zeit [C] werden angezeigt.

Die Kamera-Info-Funktion informiert den Fahrer auf dem Weg über Kameras und Warnungen (im Folgenden: Kameras). Wenn Sie die Kamera-Info einschalten, werden die aktuelle Geschwindigkeit und Uhrzeit angezeigt. Bei Annäherung an die nächste Kamera werden folgende Informationen angezeigt [2]:

- aktuelle Geschwindigkeit [B],

- Kamerasymbol [D],

- dynamischer Fortschrittsbalken zur Anzeige der Annäherung an die nächste Kamera [E],

• Entfernung zur Kamera [F].

Alle Informationen werden auf einem schwarzen Bildschirm angezeigt.

Im modus Record (REC) wird ●REC oder ● angezeigt [A].

Wenn das Fahrzeug noch steht, wird 0 angezeigt.

Wenn kein GPS-Signal vorhanden ist, wird --- [3] angezeigt.

Hinweis. Ein schwaches GPS-Signal kann durch schlechte Wetterbedingungen und andere externe Faktoren verursacht werden. Bitte konsultieren Sie unser Fahrzeugpeedometer.
