Toote tüüp	GPS-iga sõidukikaamera
Bränd	Navitel
Mudel	R300 GPS
Protsessor	MSC8336
Ekraan	2-tolline TFT, 320×240
Kaamera sensor	GC2053 (öövaatlus)
Video eraldusvõime	1920×1080 @ 30 fps
Salvestusvorming	MOV (H.264)
Foto eraldusvõime	12 MP
Vaatenurk	140°
Objektiiv	4-kihiline klaas
Salvestus	MicroSD kaart (8–64 GB, klass 10 või kõrgem)
Aku	120 mAh, 3,7 V Li-ion
Toite sisend	5 V, 1 A micro-USB kaudu
GPS	Sisseehitatud GPS-kiibistik ja antenn
G-andur	Sisseehitatud 3-teljeline kiirendusmõõtur kokkupõrke tuvastamiseks
Silmus salvestus	Jah (kasutaja valitav klipi pikkus)
Liikumistuvastus	Jah (automaatne salvestus liikumisel, peatub 20 sekundit pärast tegevusetust)
Parkimisrežiim	Jah (automaatne käivitumine vibratsioonil, lukustab faili)
Heli	Sisseehitatud mikrofon ja kõlar
Keeled	12 keelt, sealhulgas inglise, prantsuse, saksa jne.
Töötemperatuur	0 kuni +35 °C
Säilitustemperatuur	+5 kuni +45 °C
Garantii	Tootja standardgarantii (kontrollige kohalikke tingimusi)

Korduma kippuvad küsimused - R300 GPS Navitel

Millist mälukaarti toetab Navitel R300 GPS?

See toetab MicroSD kaarte alates 8 GB kuni 64 GB. Parima jõudluse saavutamiseks kasutage kiiret kaarti (klass 10 või kõrgem).

Kuidas vormindada microSD kaarti R300 jaoks?

Minge Menüüsse, valige Vorminda SD-kaart ja kinnitage. Enne esimest kasutamist vormindage kaart seadmes, et vältida andmevigu.

Kas R300 GPS-il on parkimisrežiim?

Jah, sellel on Parkimisjälgija. Kui auto on välja lülitatud ja tuvastatakse vibratsioon, lülitub seade automaatselt sisse, salvestab ja lukustab faili.

Kuidas töötab G-andur sellel sõidukikaameral?

G-andur tuvastab löögid või kokkupõrked. See lukustab automaatselt praeguse salvestise, et seda ei kirjutataks üle silmussalvestusega.

Kas saan heli salvestamise välja lülitada?

Jah, salvestuse ooterežiimis vajutage Alla nuppu, et mikrofoni sisse või välja lülitada.

Mis on R300 GPS-i maksimaalne video eraldusvõime?

See salvestab 1920×1080 Full HD eraldusvõimega 30 kaadrit sekundis.

Kuidas lukustada salvestist kustutamise vältimiseks?

Salvestamise ajal vajutage Režiimi nuppu, et lukustada praegune fail (ilmub võtmeikoon). Taasesituses minge Menüü → Kaitsta → Lukusta praegune või Lukusta kõik.

Kas R300 GPS kuvab kiiruse ja kaamera hoiatusi?

Jah, Digitaalne kiirus ja kaamera info funktsioon näitab praegust kiirust, kellaaega ja hoiatusi kiiruskaamerate kohta GPS-andmete abil.

Mida teha, kui seade hangub?

Vajutage Lähtestusnuppu tihvti või kirjaklambriga. See taaskäivitab seadme ilma salvestatud faile kaotamata.

Kas saan sõidukikaamera arvutiga ühendada?

Jah, micro-USB-kaabli kaudu. Saate valida Massmälu režiimi failidele juurdepääsuks või Salvestus režiimi tavapäraseks tööks (püsivara 1.7.28+).

KASUTUSJUHEND R300 GPS Navitel

NAVITEL R300 GPS on multifunktionsaalne peeneralduslik öise nägemise DVR, millel on mitmeid funktsioone ja omadusi, mida on kirjeldatud käesolevas kasutusjuhendis. Palun lugege juhend enne seadme kasutamist hoolikalt läbi ning hoidke see alles.

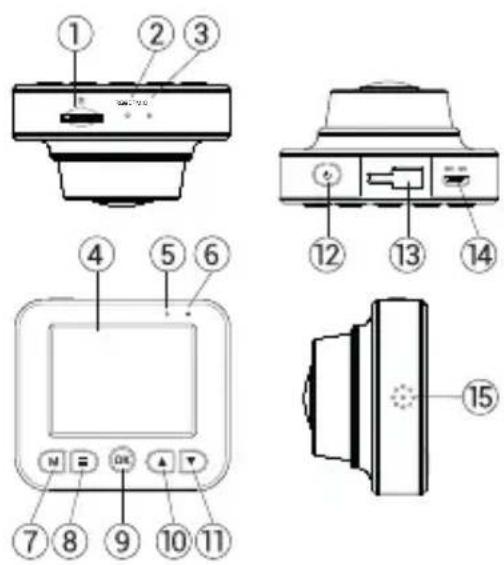

Seadme skeem

1. MicroSD-kaardi ava
2. Reset
3. Mikrofon
4. Ekraan
5. LED-indikaator (salvestamist)
6. LED-indikaator (aku)
7. Režiim
8. Menüü
9. OK
10. Üles
11. Alla
12. Toide
13. Paigaldusport
14. Micro-USB ava
15. Kõneleja

Spetsifikatsioonid

Protsessor MSC8336
Ekraan 2", 320×240, TFT
Kaamera GC2053 (night vision)
Salvestusformaat MOV (H.264)
Video resolutsioon 1920×1080, 30 fps
Pildiformaat JPG
Pildi resolutsioon 12 MP
Vaatenurk 140°
Objektiivi tüüp 4-kihiline klaas
Salvestamine MicroSD kaart
SD kaardi maht Max. 64 GB
USB micro-USB 2.0

Aku 120 mAh, 3.7 V
Toide 5 V, 1 A
Frequency	50/60 Hz
Mikrofon / kölar	Jah
GPS-märguanne	kaamerad / hoiatused / kiirus
Keel	hispaania,inglise,itaalia,poola,prantsuse,rumeenia,saksa,slovaki,tšehhi,ukraina,ungari,vene

Märkus: seoses uuendustega võivad spetsifikatsioonid muutuda.

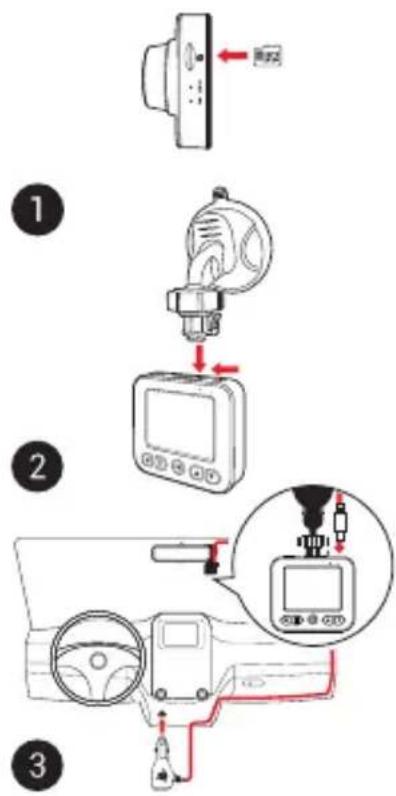

Paiqaldamine

1. Asetage microSD kaart DVRi. Kasutage kiiret SD-kaart (vähemalt klass 10); maht peaks olema vahemikus 8-64 GB.

- DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge paigaldage ja eemaldage SD-kaarti DVR-operatsiooni ajal. - Tähelepanu! Enne microSD-kaardi kasutamist vormindage see DVR-seadmel, et vältida andmete vigu. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

1. Kinnitage seade hoidja abil esiklaasile.
2. Ühendage autolaadija sigaretisüütajasse.
3. Ühendage micro-USB-liides laadija pikendusjuhtme abil autolaadijasse.
4. Kohandage kaamera positsiooni.
5. Lülitage seade sisse; kontrollige, kas seade on korrektselt paigaldatud. Kui seade on korrektselt, põleb indikaator punaselt, seade käivitub ja hakkab salvestama (sinine tuli vilgub).

Ettevaatusabinõud

• Kasutage ainult laadija originaaladapterit. Muu adapteri kasutamine võib mõjutada seadme akut negatiivselt. Kasutage vaid tootja poolt heaks kiidetud tarvikuid.
• Töörežiimil lubatud ümbritseva öhukeskkonna temperatuur: 0...+35 °C. Hoiustamistemperatuur: +5...+45 °C. Suhteline öhuniiskus: 5–90% ilma kondensatsioonita (25 °C).
• Plahvatuse või tulekahju vältimiseks hoidke seadet tuleallikatest eemal.
• Hoidke seadet füüsiliste möjutuste eest.
• Vältige seadme kokkupuutumist elektromagnetilise kiirguse allikatega.
• Hoidke lääts puhtana. Seadme puhastamiseks ärge kasutage kemikaale ega mis tahes pesuaineid; enne puhastamist lülitage seade alati välja.
• Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine ebaseaduslikel eesmärkidel on keelatud.
• Ärge võtke kodus seadet osadeks lahti ega parandage seda ise. Seadme rikke korral pöörduge klienditeeninduskeskuse poole.

Nupp Funktsioonid
	Seadme sisse lülitamiseks vajutage all.Seadme välja lülitamiseks vajutage ja hoidke nuppu 3 sekundit all.
	Salvestamise režiimis (STBY) vajutage, et valida Salvestamise, Pildistamise ja Taasesitamine režiimide vahel.Salvestamise režiimis (REC) vajutage faili lukustamiseks (lukustatud faile ei ole võimalik kustutada või üle kirjutada).Menüüs vajutage, et avada esile järgmine menüü.
	Vajutage, et avada režiimi seadistuste menüü.Menüüs vajutage, et väljuda valitud menüüst.
	Salvestamise režiimis (STBY) vajutage selleks, et alustada salvestust; vajutage uuesti, et peatada.Pildistamise režiimis vajutage selleks, et pilti teha.Taasesitamise režiimis vajutage, et valida fail või panna video pausile või uuesti mängima.Menüüs vajutage selleks, et valida menüüvalik.
	Salvestamise režiimis vajutage mikrofoni välja / sisse lülitamiseks Alla.Taasesitamise režiimis vajutage, et valida järgmine / eelmine fail.Menüüs vajutage, et valida järgmine / eelmine menüüvalik.
Reset Kui seade e	reageeri, vajutage lähtestamiseks seda nuppu.

Märkus: integreeritud aku on mõeldud vaid parkimisrežiimil toimunud avariijuhtumite salvestamiseks ja seadme korrapäraseks väljalülitamiseks toite väljalülitamise korral; seadme täisväärtuslikuks tööks on vajalik katkematu ühendus toiteallikaga.
NAVITEL s.r.o. teatab, et NAVITEL R300 GPS on kooskõlas direktiiviga RED 2014/53/EU. Vastavusdeklaratsiooni täistekst on kättesaadav järgmisel Interneti-aadressil: www.navitel.cz/ee/declaration_of_conformity/r300gps

Seadme funktsioonid

SD-kaardi vormindamine	MicroSD-kaardi vormindamine DVR-iga on vajalik selleks, et seade korralikult toimiks. Vormindage microSD-kaart enne microSD-kaardi või andmevea kasutamist. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.
Salvestamise	Ühendage seade välise toiteallikaga, misjärel seade alustab automaatset salvestamist (mida näitab vilkuv sinine valgus). Salvestamise peatamiseks vajutage OK nuppu. Uue video salvestamiseks vajutage OK. Iga video salvestatakse automaatselt.
Pildistamise	Salvestamise režiimis (STBY) vajutage pildistamise režiimi käivitamiseks Režiim nuppu, foto tegemiseks vajutage OK nuppu (foto salvestatakse automaatselt).
Taasesitamine	Salvestamise režiimis (STBY) vajutage taasesitamise režiimi sisenemiseks Režiim nuppu kaks korda; faili valimiseks vajutage Üles ja Alla nuppe; faili esitamiseks vajutage OK nuppu. Taasesitamise ajal vajutage OK, et video pausile panna/taaskäivitada; vajutage Üles ja Alla nuppe, et kiiresti edasi / tagasi kerida.
Loop-salvestamine	See funktsioon võimaldab teil salvestada video failide kogumina, mis on määratud kestuse menüüs (duration menu). Kui mälukaart on täis, kirjutatakse kõik kaitsmata failid üle nende salvestamise järjestuses.
Liikumistuvastuse	Kui objekt liigub, hakkab seade automaatselt salvestama. Kui objekt on rohkem kui 20 sekundit paigal, peatatakse salvestamine.
Heli salvestamine Video	salvestamine heliga või ilma.
Faili lukustamine	Salvestamise režiimis (REC) vajutage Režiim, et kaitsta käimasolevat salvestust. Ekraani alumisse serva ilmub võtmesümbol. Taasesitamine režiimis valige fail, vajutage Menu ja valige Kaitske, seejärel Lukustage käesolev või Lukustage kõik. Kaitstud faile ei ole võimalik kustutada või üle kirjutada. Kaitse eemaldamiseks valige Lukustage lahti käesolev / Lukustage lahti kõik.
Tempel (Stamp) See funktsioon lisab salvestisele ajatempli. Templi funktsiooni väljalülitamiseks vajutage OK.
G-sensor Kui söiduk	saab milleltki löögi, lukustab DVR käesoleva video automaatselt.
Parkimismonitor	Väljalülitatud režiimis – kui seade tuvastab vibratsiooni, lülitub see automaatselt sisse ja alustab salvestamist. Fail kaitstakse (lukustatakse).
Aku	Punane indikaatortuli läheb põlema, kui seade on ühendatud välise toiteallikaga; aku laadides hakkab tuli, punane tuli muutub roheliseks, tähendab see, et aku on täis.
Lülitage ekraan välja	Seade võib energiatarbimise vähendamiseks ekraani automaatselt välja lülitada; ajaintervalli saab seadistada ekraanisäästja menüüst.
GPS asukoht	Seade toetab sisseehitatud GPS kiipseadet ja GPS antenni, see näitab teie asukoha koordinaate ja annab muud teavet. Vajutage „GPS Status“, et kontrollida GPSi andmeid.
USB-ühendus *	Kui ühendate seadme USB-kaabli abil arvutiga, kuvatakse kaks ühenduse võimalust:1) Mass Storage: failide esitamine, kopeerimine ja kustutamine.2) Record: tavarežiim.

* See funktsioon on saadaval ainult püsivara versioonis 1.7.28 ja uuemates versioonides.

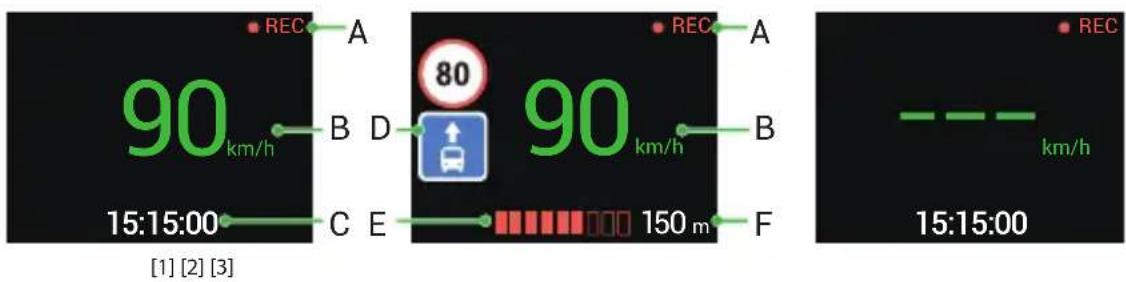

Digitaalne kiirus ja kaamera info

Digitaalkiiruse funktsiooni kasutatakse GPS-signaali abil arvutatud aja ja sõiduki kiiruse kuvamiseks [1]. Režiimid:

• Kiirus –voolukiirus kuvatakse pidevalt [B],
• Kiirus + aeg - kuvatakse kiirus [B] ja aeg [C].
  Kaamera info funktsioon teavitab juhti kaameratest ja hoiatustest (edaspidi kaamerad) mööda teed. Kaamera info sisselülitamisel kuvatakse hetke kiirus ja aeg. Lähimale kaamerale lähenedes kuvatakse järgmine teave [2]:
• praegune kiirus [B],
• kaamera ikoon [D],
• dünaamiline edenemisriba, mis näitab lähima kaamera lähenemist [E],
• kaugus kaamerast [F].

Kogu teave kuvatakse mustal ekraanil.

Salvestusrežiimis (REC) kuvatakse ● REC või ● [A].

Kui söiduk on veel, kuvatakse 0.

Märge. Nörk GPS-signaal võib olla tingitud halbadest ilmastikutingimustest ja muudest välistest teguritest. Öppematerjalide kiirusmöõtur.
