R300 GPS - видеорегистратор Navitel - Бесплатное руководство пользователя

Тип продукта	Видеорегистратор с GPS
Бренд	Navitel
Модель	R300 GPS
Процессор	MSC8336
Дисплей	2-дюймовый TFT, 320×240
Сенсор камеры	GC2053 (ночное видение)
Разрешение видео	1920×1080 @ 30 кадров/с
Формат записи	MOV (H.264)
Разрешение фото	12 Мп
Угол обзора	140°
Объектив	4-слойное стекло
Память	Карта MicroSD (8–64 ГБ, класс 10 и выше)
Аккумулятор	120 мАч, 3,7 В, литий-ионный
Вход питания	5 В, 1 А через micro-USB
GPS	Встроенный GPS-чип и антенна
G-сенсор	Встроенный 3-осевой акселерометр для обнаружения ударов
Циклическая запись	Да (выбор длительности фрагмента)
Детекция движения	Да (автоматическая запись при движении, остановка через 20 сек бездействия)
Парковочный монитор	Да (автоматический запуск при вибрации, блокировка файла)
Аудио	Встроенный микрофон и динамик
Языки	12 языков, включая английский, французский, немецкий и др.
Рабочая температура	от 0 до +35 °C
Температура хранения	от +5 до +45 °C
Гарантия	Стандартная гарантия производителя (уточняйте местные условия)

Часто задаваемые вопросы - R300 GPS Navitel

Какую карту памяти поддерживает Navitel R300 GPS?

Он поддерживает карты MicroSD от 8 ГБ до 64 ГБ. Используйте высокоскоростную карту (класс 10 и выше) для наилучшей производительности.

Как отформатировать карту microSD для R300?

Перейдите в Меню, выберите Форматировать SD-карту и подтвердите. Отформатируйте карту внутри устройства перед первым использованием, чтобы избежать ошибок данных.

Есть ли у R300 GPS режим парковки?

Да, у него есть Парковочный монитор. Когда автомобиль выключен и обнаружена вибрация, устройство автоматически включается, записывает и блокирует файл.

Как работает G-сенсор на этом видеорегистраторе?

G-сенсор обнаруживает удары или столкновения. Он автоматически блокирует текущую запись, чтобы она не была перезаписана циклической записью.

Можно ли отключить запись звука?

Да, в режиме ожидания записи нажмите Кнопку вниз, чтобы включить или выключить микрофон.

Какое максимальное разрешение видео у R300 GPS?

Он записывает в 1920×1080 Full HD при 30 кадрах в секунду.

Как заблокировать запись, чтобы предотвратить удаление?

Во время записи нажмите Кнопку режима, чтобы заблокировать текущий файл (появится значок ключа). В режиме воспроизведения перейдите в Меню → Защита → Заблокировать текущий или Заблокировать все.

Отображает ли R300 GPS скорость и предупреждения о камерах?

Да, функция Цифровая скорость и информация о камерах отображает текущую скорость, время и предупреждения о камерах контроля скорости с использованием данных GPS.

Что делать, если устройство зависло?

Нажмите Кнопку сброса с помощью булавки или скрепки. Это перезапустит устройство без потери сохраненных файлов.

Можно ли подключить видеорегистратор к компьютеру?

Да, через кабель micro-USB. Вы можете выбрать Накопитель для доступа к файлам или режим Запись для нормальной работы (прошивка 1.7.28+).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ R300 GPS Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL R300 GPS – многофункциональный видеорегистратор с высоким качеством видео- и фотосъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

Внешний вид устройства

1. Слот microSD
2. Кнопка Сброс
3. Микрофон
4. Экран
5. Индикатор записи
6. Индикатор заряда
7. Кнопка Режим
8. Кнопка Меню
9. Кнопка ОК
10. Кнопка Вверх
11. Кнопка Вниз
12. Кнопка Вкл. / Выкл.
13. Крепление
14. Разъем micro-USB
15. Динамик

Спецификация

Процессор MSC8336
Дисплей 2", 320×240, TFT
Камера GC2053 (night vision)
Формат видео MOV (H.264)
Разрешение видео 1920×1080, 30 fps
Формат изображения JPG
Разрешение изображения 12 МП
Угол обзора 140°
Объектив 4 линзы из стекла
Память microSD карта
Объем microSD-карты до 64 ГБ
USB micro-USB 2.0

Аккумулятор 120 мА·ч, 3,7 В
Питание 5 В, 1 А
Частота	50/60 Гц
Микрофон / динамик Есть
GPS-оповещения	камеры / опасности / скорость
Языки	английский,венгерский,испанский,итальянский,немецкий,польский,румынский,русский,словацкий,украинский,французский,чешский

Примечание: комплектация, внешний вид, технические характеристики, не изменяющие общей функциональности устройства, могут быть изменены производителем без предварительного уведомления.

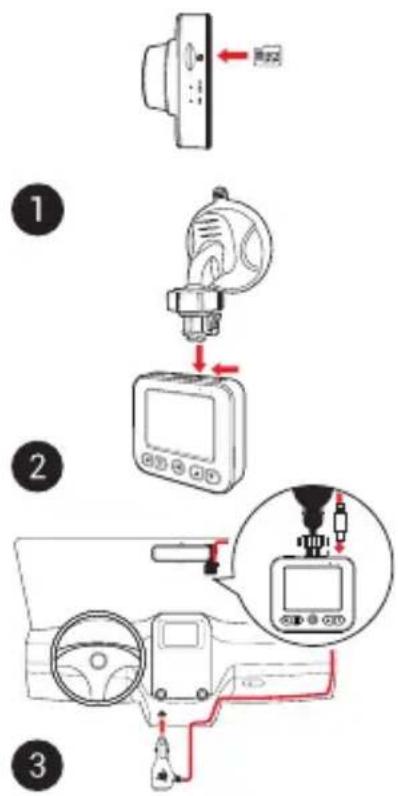

Установка

1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class10 и выше) карту емкостью 8-64 ГБ.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства.

• До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

• Закрепите видеорегистратор на лобовом стекле при помощи крепления.

• Подключите ЗУ к гнезду прикуривателя.
• Подключите 3У к разъему видеорегистратора (micro-USB).
• Отрегулируйте положение видеорегистратора.
• Включите питание, убедитесь что устройство установлено правильно. Если устройство установлено правильно, загорится красный индикатор. Устройство включится и начнет видеозапись (начнёт мигать синий индикатор).

Меры предосторожности

• Используйте только оригинальный адаптер 3У. Использование другого адаптера может негативно повлиять на аккумулятор устройства. Используйте только одобренные производителем аксессуары.
• Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. Температура хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Не подвергайте устройство сильному механическому воздействию.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Следите за тем, чтобы объектив был чистым. Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

Кнопка Функции
	Нажмите кратко для включения устройства.Нажмите и удерживайте 3 секунды для выключения устройства.
	В режиме Записи видео (STBY) нажмите, чтобы переключиться между режимами Записи видео, Съемки фото, Просмотра видео и Просмотра фото.В режиме Записи видео (REC) нажмите, чтобы заблокировать / разблокировать файл (защищенный файл не может быть удален или перезаписан).В Меню нажмите, чтобы выбрать следующий раздел меню.
	Нажмите, чтобы перейти в режим Меню.В Меню нажмите, чтобы выйти из любого выбранного меню.
	В режиме Записи видео нажмите для начала записи. Нажмите еще раз, чтобы остановить запись.В режиме Съемки фото нажмите, чтобы сделать снимок.В режиме Воспроизведения нажмите, чтобы просмотреть файл, или приостановить / продолжить просмотр видеофайла.В Меню нажмите, чтобы выбрать пункт меню.
	В режиме Записи видео нажмите Вниз, чтобы выключить / включить микрофон.В режиме Воспроизведения нажмите, чтобы выбрать предыдущий / следующий файл.В Меню нажмите, чтобы выбрать предыдущий / следующий пункт меню.
Reset Если устройство не отвечает, нажмите для сброса.

Примечание: встроенный аккумулятор предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания; для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.

Функции устройства

Форматирование карты памяти	Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.
Запись видео	При подключении к источнику питания устройство включится и начнет запись автоматически (при этом замигает синий индикатор). Нажмите ОК, чтобы остановить запись. Нажмите ОК еще раз для записи нового видео. Каждое видео автоматически сохраняется.
Съемка фото	В режиме Записи видео (STBY) нажмите кнопку Режим, чтобы попасть в режим Съемки фото, затем нажмите ОК, чтобы сделать снимок. Он будет сохранен автоматически.
Воспроизведение	В режиме Записи видео (STBY) дважды нажмите кнопку Режим, чтобы попасть в режим Воспроизведения. Выберите файл с помощью кнопок Вверх и Вниз, затем нажмите ОК для воспроизведения файла. Вы можете приостановить / продолжить воспроизведение нажатием на кнопку ОК, а также прокрутить вперед / назад кнопками Вверх / Вниз.
Циклическая запись	Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.
Детектор движения	При обнаружении двигающегося объекта устройство автоматически начнет запись. Если объект не двигается более 20 секунд, запись прекратится.
Запись аудио Записывайте видео со звуком или без.
Защита файла	В режиме Записи видео (REC) нажмите Режим, чтобы защитить текущую запись. Нажмите ещё раз, чтобы снять защиту. В режиме Воспроизведения, выберите файл, нажмите кнопку Меню, выберите пункт Защита, затем Заблокировать этот файл или Заблокировать все файлы. Защищенные файлы не могут быть удалены или перезаписаны. Выберите Разблокировать этот файл или Разблокировать все файлы, чтобы снять защиту.
Штамп Введите штамп даты, который будет добавлен к видеозаписям.
Датчик удара В случае столкновения устройство автоматически защитит текущую запись.
Режим парковки	Если, находясь в выключенном состоянии, устройство зафиксирует вибрацию, оно автоматически включится и начнет запись. Файл записи будет защищен.
Подзаряд батареи	При подключении устройства к источнику внешнего питания загорится красный индикатор. Когда батарея будет полностью заряжена, индикатор загорится зеленым.
Выключать дисплей	Устройство может автоматически выключать экран для снижения энергопотребления. В Меню можно выбрать временной интервал автоматического отключения экрана.
GPS локация	Устройство поддерживает работу встроенного чипа и GPS-антенны, он может отображать долготу, широту и другую информацию о вашем текущем местоположении. Нажмите GPS Status, чтобы проверить данные GPS.
USB-подключение *	При подключении устройства к ПК при помощи USB-кабеля появятся две опции подключения:1) Mass Storage: воспроизведение, копирование и удаление файлов.2) Record: стандартный режим.

* Эта функция доступна только в версии прошивки 1.7.28 и выше.

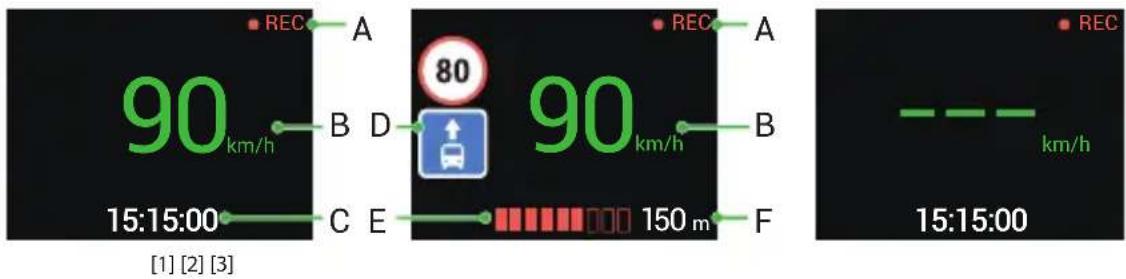

Цифровой спидометр и Камеры

Функция Цифровой спидометр служит для отображения скорости, рассчитанной по GPS-сигналу, и времени [1]. Режимы:

• Скорость – постоянно отображается текущая скорость [В].
• Скорость и время – отображаются текущие скорость [В] и время [С].

Функция Камеры служит для оповещения о камерах и опасностях (далее – Камеры). При включении функции Камеры на экране отображается скорость и время. При приближении к Камере отображается [2]:

• текущая скорость [В],
• пиктограммы Камер [D],
• прогресс-бар нахождения в зоне действия Камеры [E],
  • расстояние до Камеры (0-450 м) [F].

Вся информация отображается на черном фоне.

В режиме Записи видео (REC) на экране отображается ● REC или ● [A].

Если автомобиль неподвижен, на экране отображается скорость 0.

Если нет точного GPS-сигнала, на экране отображается -- - [3].

Примечание. Слабый GPS-сигнал может быть вызван плохими погодными условиями и другими внешними факторами. Ориентируйтесь на показания спидометра автомобиля.

RU

Правила хранения, перевозки, реализации и утилизации

• Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
  • Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
• После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр:

125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]

Полный список сервисных центров доступен на сайте www.navitel.ru.

Тип устройства: Видеорегистратор.

Модель товара: NAVITELR300 GPS.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Dongguan Digi-in Digital Technology Co., Ltd. [Донгруан Диги-ин Диджитал Технологжи Ко., Лтд].

Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-СН.НА52.В.05484/19, срок действия: до 16.05.2024. Выдана согласно требованиям Технического регламента ТР ТС 020/2011 Органом по сертификации Общества с ограниченной ответственностью «Единый контроль качества» 17.05.2019.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-СЗ.НВ11.В.00980/19, срок действия: до 28.11.2024. Выдана согласно требованиям Технического регламента ТР ЕАЭС 037/2016 органом по сертификации продукции Общества с ограниченной ответственностью «СЕРТИФИКА» 29.11.2019.

Дата производства: указана в серийном номере на корпусе устройства в формате R300GГГГГММ00000.
