ПОСІБНИК КОРИСТУВАЧА Ashley 112 Lavor

ПИЛОСОС ДЛЯ ПРИБИРАННЯ ЗОЛИ стор 78

USISIVAČ ZA PEPEO Str. 83

USISIVAČ ZA PEPEO Str. 86

ASHLEY 110C

ASHLEY 112

ASHLEY 412

ASHLEY 416

CA 18 SC

Technical data plate.

CE

IT In base al modello si possono verificare delle differenze nella fornitura (vedi imballaggio). Depending on the model, there are differences in the scopes of delivery (see packaging). FR Suivant le modèle, la fourniture peut varier (voir l'emballage). DE Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung). ES Según el modelos, hay diferencias en el contenido suministrado (véase embalaje). NL Afhankelijk van het model zijn er verschillen in de leveringspakketten (zie verpakking). PT Consoante o modelo, existem diferenças no volume de fornecimento (ver embalagem). VSzávislosti na modelu se liší obsah dodávky (viz obal). DA Afhængigt af modellen er der forskelle i leveringen (se emballagen). Éto παραδοτέο υλικό υπάρχουν διαφορές ανάλογα με το μοντέλο (ανατρέξτε στη συσκευασία). ET Söltuvalt mudelist on tarnekomplektis erinevusi FI Mallien varustetaso vaihtelee, katso kuvaus laatikon kyljestä (katso laatikon). HU A szállítási terjedelem modellenként eltérő (lásd a csomagoláson) LT Atskirų modelių komplektacija gali skirtis (žiūrėti įpakavimą). LV Piegādātā komplektācija atškiras atkaribā no putekļu sūcēja modela (skatīt iepakojumu). NO Alt etter modell kan det være ulike leveringsomfang

(se emballasjen). PL W zależności od modelu istnieją różnice w zakresie dostawy (patrz opakowanie). RU B данном руководстве по эксплуатации дано описание прибора с максимальной комплектацией. Комплектация отличается в зависимости от модели (см. упаковку). SK Podla modelu existujú rozdiely v rozsahu dodávky (pozri obal). SL Glede na model prihaja do razlik v obsegu dobave (glejte embalažo). SV Leveransomfånget varierar allt efter modell (se förpackningen). BG B обема на доставка има разлики в зависимост от модела (вижте опаковката). HR Ovisno o modelu postoje razlike u sadržaju isporuke (vidi ambalažu). RO În funcție de model pachetele de livrare pot diferi (vezi ambalajul). TR Modele bağlı olarak teslimat kapsamında farklar olabilir (Bkz. Ambalaj) UK B обробці на доставці є різні варианти, які є від моделі (вигляд небезпеки).

BS Na bazi modela mogu se provjeriti razlike u dostavi (vidi pakovanje). SR U zavisnosti od modela postoje razlike u sadržaju isporuke (vidi pakovanje)

②

UK ФУНКЦІЯ РОЗДМУХУВАННЯ

BS FUNKCIJA PUHANJA

SR FUNKCIJA DUVANJA

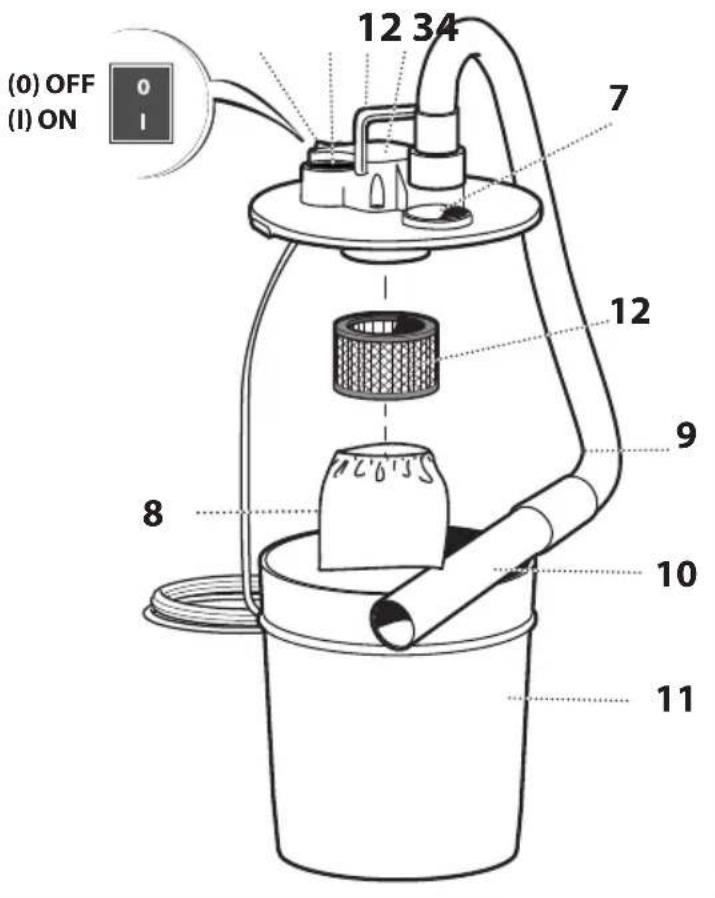

① mod: Ashley 110C

(0) OFF (I) ON 12 34 7 12 9 8 10 11

②

mod: Ashley 110C

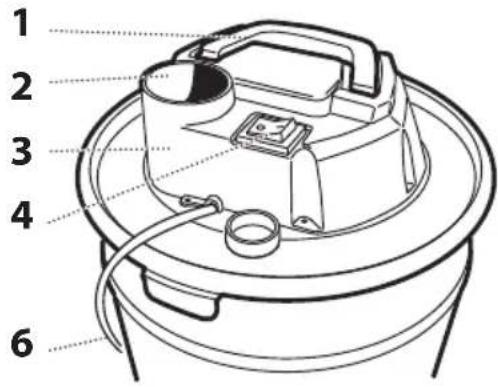

①
mod: Ashley 112

1 2 3 4 6

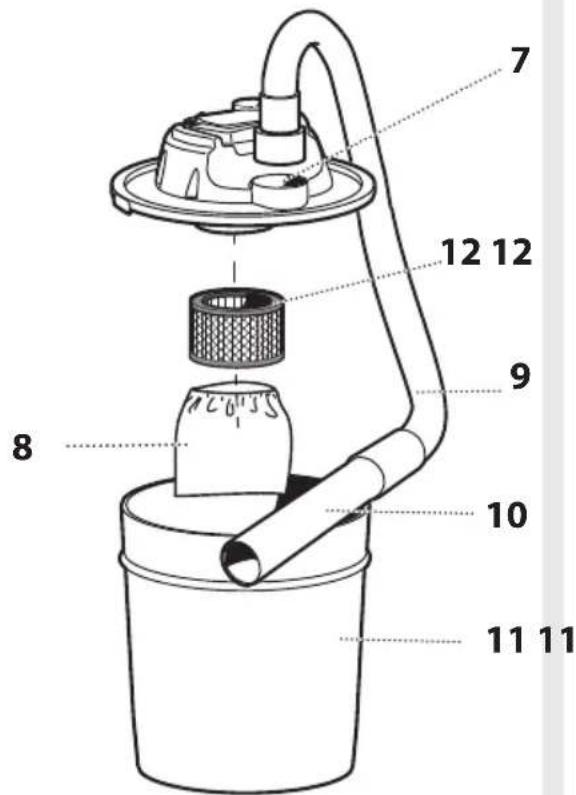

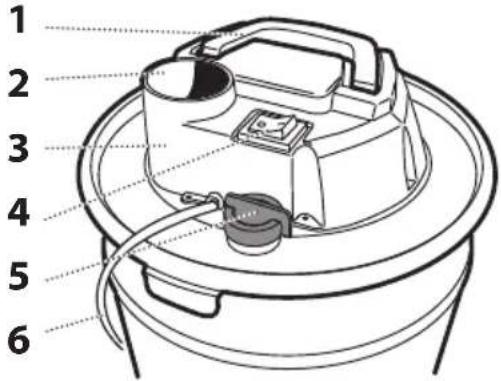

①
mod: Ashley 412

1 2 3 4 5 6

7 12 12 9 8 10 11 11

• ПЫЛЕСОС ДЛЯ УБОРКИ ЗОЛЫ

ОПИСАНИЕ ПЫЛЕСОСА.

ПИЛОСОС ДЛЯ ПРИБИРАННЯ ЗОЛИ

ОПИС ТА МОНТАЖ

fig.①

1 Ручка для перенесення
2 випускний отвір для повітря
3 Головка двигуна
4 Вимикач
5 Регулятор сили всмоктування
6 Електрошнур з вилкою
7 Всмоктувальний отвір
8 Попередній фільтр
9 Гнучкий шланг метал
10 Пряма насадка метал
11 Резервуар
12 Промийте фільтр

ЗАСТОСУВАННЯ ЗА ПРИЗНАЧЕННЯМ

• Прилад призначений для побутового використання.
• Пристрій придатний для видалення: – холодної золи з камінів, димарів, печей, попільниць та інших місць накопичення золи;
• Пристрій призначений для всмоктування охололого попелу та золи; пилосос не призначений для прибирання дизельних котлів та печей-камінів, а також для гіпсового або цементного пилу.

Сфера застосування:

• Прилад застосовується для прибирання охололої золи та попелу камінів, печей на дровах / вугіллі, попільничок, барбекю.
• Перед та після використання слід випорожнити бак та очистити пилосос, щоб уникнути накопичення матеріалів, які викликають ризик спалаху всередині пилососа для прибирання золи.

Обмеження у використанні:

ПОПЕРЕДЖЕННЯ: небезпека пожежі через займисті материали.

• Забороняється використовувати прилад для прибирання шкідливою для здоров'я пилу (класи пилу L, M, H).
• Забороняється використовувати прилад для збиран - ня сажі.
• Прибирати виключно золи не забруднюючих горючих речовин
• Забороняється використовувати прилад для збиран - ня вугілля, яке ще горить, або гарячих, згорілих та розжарених предметів.
• Забороняється використовувати прилад для збиран - ня предметів, температура яких перевищує 40 °C.

• Забороняється використовувати прилад для збиран - ня займистих речовин.

• Не використовувати мішки для збору пилу з паперучи подібних горючих матеріалів.

• Для видалення золи не застосовувати звичайні пило -соси.
• Не зберігати пилосос для золи на горючих або полі - мерних основах, наприклад, килимових покриттях чи вініловій плитці.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

(див. етикетка "ТЕХНІЧНІ ХАРАКТЕРИСТИКИ")

СИМВОЛИ

УВАГА! Будьте уважні – можлива небезпека

ПОПЕРЕДЖЕННЯ: небезпека пожежі через займисті материали.

ЯКЩО ПРИСУТНЯ

Подвійна ізоляція (якщо €): служить додатковим захистом від електричної ізоляції.

ПРАВИЛА БЕЗПЕКИ

Загальні застереження

Підключіть пристрій до розетки, захищеної диференційним вимикачем на 30 мА.

1 Прилад призначений виключно для сухого прибирання. Забороняється використовувати і зберігати пилосос на відкритому повітрі за умов високої вологості.
2 Елементи упаковки можуть являти собою потенцій -ну небезпеку (наприклад, пластиковий пакет), тому їх слід зберігати в місці, недоступному для дітей, а також для інших осіб або тварин, що не відповідають за свої дії.
3 Ogni utilizzo diverso da quelli indicati sul presente manuale può costituire pericolo pertanto deve essere evitato..
4 Перед спорожненням бака, вимикніть прилад і вий - міть вилку з розетки електричної мережі.
5 Перед початком експлуатації переконайтеся в правильності монтажу всіх вузлів приладу.
6 Переконайтеся в тому, що штепсельна вилка приладу відповідає розетці.
8 При ввімкненому приладі не підносьте всмоктуваль - ні насадки до очей, вух, рота і до інших чутливих частин тіла.
9 УВАГА: Забороняється користуватися апаратом дітям і особам з обмеженими фізичними або розумовими можливостями, а також особам, які не володіють необхідним досвідом та знаннями і не пройшли відповідний курс навчання.
10 УВАГА: Забороняється гра дітей з апаратом, навіть під наглядом дорослих.

11 Ніколи не торкайтеся до приладу мокрими руками і босими ногами.

12 Переконайтеся в тому, що значення напруги, зазначене на блоці двигуна, відповідає напрузі джерела енергії, до якого ви збирається підключити прилад.

13Не залишайте працюючий прилад без догляду.

14 Завжди виймайте штепсель з розетки перед виконанням будь-яких операцій з технічного обслуговування приладу та у випадках, коли прилад залишається без догляду або в межах досяжності дітей або осіб, що не відповідають за свої дії.

15 Ніколи не тягніть і не піднімайте прилад за електричний шнур.

16 Не занурюйте прилад у воду з метою очищення і не мийте його під струменем води.

17 Забороняється використовувати прилад в приміщеннях з підвищеною вологістю (наприклад, у ванній кімнаті).

18 Ретельно перевірте неушкодженність шнуру, ште пселя або будь-якої іншої частини приладу. У випадку виявлення ушкоджень категорично забороняється використовувати прилад і слід звернутися до Служби технічної допомоги для проведення ремонту.

20 ХЛ УВАГА: Якщо ви користуєтеся подовжувачем, вилка апарату і розетка подовжувача мають бути захищені від попадання води.

21У випадку, якщо ви використовуєте електричні подовжувачі, стежте за тим, щоб вони розташовувалися на сухій поверхні, захищеній від влучення водяних бризок.

23 Прилад повинен завжди міститися на рівній поверхні.

24 Використовуйте прилад тільки після установки фільтрів, відповідних до передбачбваного виду використання.

25 Забороняється використовувати прилад для збиран - ня води чи інших рідин.

26 Забороняється використовувати прилад для збору горючих, вибухових, отруйних речовин або речовин, небезпечних для здоров'я.

27 Не промивати водою покришку відсіку двигуна, а протирати її сухою тканиною.

29 Технічне обслуговування та ремонт повинні завжди здійснюватися спеціалізованим персоналом; ушкоджені деталі повинні замінятися тільки оригінальними запчастинами.

ЗОВиробник не несе відповідальність за пошкодження, заподіяні людям, тваринам або предметам, що виникли внаслідок недотримання даних інструкцій або пов'язаних з неправильним використанням приладу.

ПОПЕРЕДЖЕННЯ: Небезпека пожежі!

- Не використовувати для видалення гарячої, тліючої або палаючої золи.

Збирати тільки холодну золу.

- Контейнер пилососа слід спорожнювати та очищати до і після кожного використання.

- Не використовувати мішки для збору пилу з паперучи подібних горючих матеріалів.

- Для видалення золи не застосовувати звичайні пило -соси.

- Не зберігати пилосос для золи на горючих або полі -

мерних основах, наприклад, килимових покриттях чи вініловій плитці.

ПІДГОТУВАННЯ ТА ВИКОРИСТАННЯ ПРИЛАДУ

мал. ③

- Переконатися, що фільтр закріплений у відповідному гнізді.

- Встановіть попередній фільтр (8) на фільтр (12) рис. ③.

- Приєднати сталеву трубку (9) до відповідного отвору (7) рис. ①.

⚠️ Перед прибиранням золи, слід переконатися, що вона охолонула та повністю загасла. Не збирати вугілля, що горить.

Забороняється висипати вміст бідона у контейнер з легкозаймистого матеріалу та слід переконаєтеся, що зола в бідоні повністю охолола.

⚠️ Якщо гнучкий шланг для попелу під час роботи сильно нагрівається, слід негайно вимкнути прилад та дочекатися, поки він повністю не остигне.

- Ввімкнути пилосос натиском кнопки (I) ВКЛ./(О)ВИКЛ., розташованої на покришці двигуна.

- Зібрати золу за допомогою трубки безпосередньо з каміна або з печі (дров'яні або пеллетні). Тримати насадку пилососа над золою на висоті біля 1 см.

- У разі пониження всмоктувальної потужності, вимкнути прилад

- В кінці використання, вимкнути прилад і від'єднати мережний кабель.

- Виконайте процедури очищення спочатку на плиті або каміні, а потім на пристрої та фільтрі всмоктування (виконається за межами приміщення).

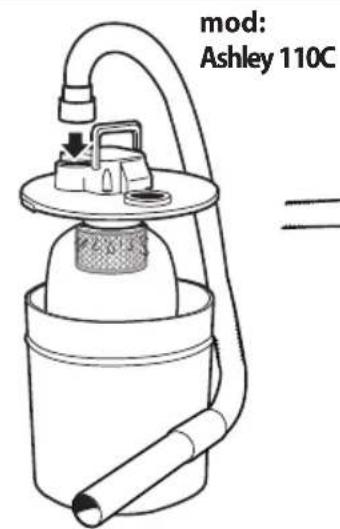

ФУНКЦІЯ РОЗДМУХУВАННЯ

мал.② Перед використання функції роздмухування пристрою, виконайте наступні дії для уникнення забруднення будинку попелом:

- Переконайтесь, що фільтр чистий.

- Переконайтесь, що барабан чистий.

- Переконайтесь, що гнучкий шланг чистий.

- Переконайтесь, що фільтр вставлено у відповідну основу.

ДОГЛЯД ТА ТЕХНІЧНЕ ОБСЛУГОВУВАН- НЯ

Апарат не має потреби у догляді.

⚠️ XX ВАГА: Перш ніж приступати до проведення будь-якого типу догляду або обслуговування від'єднати апарат від електромережі.

- Ззовні, слід протирати пилосос сухою ганчіркою.

- Прилад тягти за ручку для транспортування.

- Скласти кабель живлення від електромережі та при -належності на пристрої. Зберігати пристрій в сухих приміщеннях. Берегти від дітей.

ОЧИСТИТЬ ФІЛЬТР

мал. ⑤ ⑥

⚠️ XX ВАГА: Перш ніж приступати до проведення будь-якого типу догляду або обслуговування від'єднати апарат від електромережі.

1- Зняти фільтр (8), (12)
2- Струсити фільтр (8), (12)
3- Промити фільтр (12),
4- Ретельно висушити фільтр (12), і встановити його на місце.
⚠️ Після завершення очищення фільтру, перевірити стан його придатності до наступного застосування. В разі виявлення пошкоджень або розривів, слід замінити фільтр на оригінальний.

УМОВИ ГАРАНТІЇ

Цей прилад є якісним виробом, який було виготовлено з ретельно підібраних матеріалів і відповідно до сучасного стану техніки. Гарантія діє протягом 24 місяців від дати поставки приладу й надається по пред'явленню чека, квитанції, рахунку- фактури та т.і. Протягом гарантійного строку наш центр технічної підтримки усуне всі неполадки, які, незважаючи на правильне використання відповідно до наших інструкцій, можуть бути пов'язані з дефектом матеріалів. Гарантія полягає в заміні або ремонті тих деталей, які визнані нами дефектними. Замінені деталі переходять у нашу власність. Ремонт або заміна дефектних деталей не продовжує строку гарантії; для замінених деталей діє гарантійний строк приладу. Гарантійний строк на замінені деталі закінчується одночасно із закінченням строку гарантії на весь прилад. Ми не несемо відповідальності за ушкодження або неполадки приладу або його частин, що виникли в результаті неправильного використання або технічного обслуговування. Те ж саме є дійсним у випадку недотримання правил, що містяться в нашій інструкції, або використанні частин або приналежностей, що не є складовою частиною нашої програми. Будь-яке втручання стороннього персоналу призводить до втрати всіх гарантійних прав. Гарантія не поширюється на частини, що зношуються, зношування яких є природним наслідком експлуатації приладу (наприклад, форсунки, прокладки, рухливі деталі що рухаються ).

Якщо ви являєтесь власником електричного або електронного приладу, закон (відповідно до європейської директиви 2012/19/EU) забороняє утилізовувати цей виріб або його електричні / електронні приладдя, як звичайне тверде побутове сміття, а, навпаки, зобов'язує збирати його у відповідних збірних пунктах. Користувачам надається можливість на утилізацію виробу напряму у дистриб'ютора за допомогою купівлі нового виробу, рівноцінного тому, який перебував в експлуатації.
