Інструкція з експлуатації Кондиціонер

Внутрішній блок Зовнішній блок CS-A28JKD CU-A28JKD

Назва та адреса виробника вказані на упаковці та на виробі.

© Panasonic HA Air-Conditioning (M) Sdn. Bhd. 2008. Копіювання та розповсюдження без дозволу є порушенням закону.

ТЕХНІКА БЕЗПЕКИ

ОЗНАЧЕННЯ

Інструкції позначаються такими символами:

Цей символ позначає дії, які вчиняти ЗАБОРОНЕНО.

Ці символи позначають дії, які є ОБОВ'ЯЗКОВИМИ.

Для того, щоб запобігти травмуванню себе та інших і пошкодженню майна, необхідно дотримуватися викладених нижче інструкцій. Неправильна експлуатація через порушення цих інструкцій може призвести до травмування чи пошкодження майна. Сергіозність негативних наслідків позначається таким чином:

увага

Цей символ означає небезпеку загибелі чи отримання значної травми.

Обережно

Цей символ

означає небезпеку

травмування чи

пошкодження майна.

Пульт дистанційного керування

• Не використовуйте акумулятори (Ni-Cd).
• Не дозволяйте немовлятам та дітям гратися з пультом дистанційного керування, щоб уникнути випадкового ковтання батарейок.
• Якщо кондиціонер не використовуватиметься протягом тривалого часу, вийміть батарейки.
• Нові батарейки того самого типу повинні бути встановлені згідно з указаною полярністю, щоб уникнути несправності пульта дистанційного керування.

Внутрішній блок

• Не встановлюйте і не демонтуйте агрегат самостійно. Доручіть монтаж кондиціонера уповноваженому дилеру чи авторизованому інсталяційному центру.
• Не встромляйте пальці та інші предмети в блок - частини, які обертаються, можуть спричинити травму.
• Не ремонтуйте агрегат самостійно.

Внутрішній блок

• Не встановлюйте кондиціонер у місцях, де є вибухонебезпечні гази.
• Не мийте кондиціонер водою, бензолом, розчинниками чи порошками для чищення.
• Не використовуйте кондиціонер для інших цілей, (напр., для зберігання продуктів).
• Не розташовуйте на шляху потоку повітря пристрої з відкритим вогнем.
• Не допускайте тривалого впливу холодного повітря на людей.

• Переконайтеся, що дренажний трубопровід приєднано належним чином. Інакше вода протікатиме.

• Регулярно провітрюйте приміщення.

Живлення

- Не вмикайте кондиціонер в одну розетку з іншими електроприладами.

- Не змінюйте шнур електроживлення.

- Не користуйтеся подовжувачами.

- Не торкайтеся блока під час роботи вологими руками.

• Використовуйте рекомендований шнур електроживлення.

- Щоб уникнути небезпеки травмування в разі пошкодження шнура живлення, його заміну повинні здійснювати працівники виробника, його сервісні представники чи фахівці, що мають аналогічну кваліфікацію.

- Цей агрегат необхідно заземлити. Окрім того, при його монтажі рекомендується використовувати автоматичний вимикач на випадок витоку на заземлення або пристрій диференціального захисту. У протилежному разі, їхня відсутність може призвести до ураження електричним струмом чи пожежі.

- В екстреному випадку або у випадку ненормальних обставин (запах гару та інше) відключіть живлення та проконсультуйтесь у авторизованого дилера.

Отвір для виходу повітря

Отвір для забору повітря

Живлення

• Перед тим, як чистити кондиціонер чи здійснювати його обслуговування, вимкніть живлення.
- Якщо кондиціонер не використовуватиметься протягом тривалого часу, вимкніть живлення.
- Цей кондиціонер обладнаний вбудованою схемою захисту від підвищення напруги. Проте для того, щоб надійніше запобігти його виходу з ладу через підвищену грозову активність, ви можете вимкнути агрегат із електромережі. Не торкайтеся кондиціонера під час грози, оскільки це може призвести до ураження електричним струмом.

Отвір для забору повітря

Отвір для забору повітря

Отвір для виходу повітря

Зовнішній блок

- Не встромляйте пальці та інші предмети в блок - частини, які обертаються, можуть спричинити травму.

Зовнішній блок

• Не сідайте та не ставайте на пристрій, бо можете впести.
• Не доторкайтесь до гострих алюмінієвих ребер, гострі частини можуть завдати травму.
  • Переконайтеся, що дренажний трубопровід приєднано належним чином. Інакше вода протікатиме.
  • Перевіряйте, чи не пошкоджена монтажна рама, після тривалої експлуатації.

ІНФОРМАЦІЯ З ПРАВИЛ БЕЗПЕКИ

Цей виріб не призначений для користування особами (включаючи дітей) з обмеженими фізичними, сенсорними чи розумовими можливостями або особами, які відчувають брак досвіду чи знань. Користування виробом такими особами дозволене лише у разі нагляду чи попереднього інструктування особою, яка відповідає за їхню безпеку. Наглядайте за дітьми, щоб вони не бавились виробом.

УМОВИ ЕКСПЛУАТАЦІЇ
Кондиціонер потрібно використовувати в такому температурному діапазоні

Температура (°C)		У приміщенні Зовні
		*DBT *WBT *DBT *WBT
ОХОЛОД-ЖЕННЯ	Максимальна	32 23 43 26
	Мінімальна	16 11 16 11
ОБІГРІВ	Максимальна	30 - 24 18
	Мінімальна	16 - -5 -6

Дякуємо за придбання кондиціонера компанії Panasonic

3MICT

ТЕХНИКА БЕЗПЕКИ

36

ІНФОРМАЦІЯ З ПРАВИЛ БЕЗПЕКИ

37

ЗАГАЛЬНА ІНФОРМАЦІЯ ПРО ВИРІБ ТА ЙОГО ЕКСПЛУАТАЦІЮ

38\~39

ДОГЛЯД ТА ЧИСТКА

40

УСУНЕННЯ НЕСПРАВНОСТЕЙ 41

41

КОРОТКА ІНСТРУКЦІЯ

ЗАДНЯ

ОБКЛАДИНКА

ПРИМИТКА :

Наведені тут ілюстрації служать тільки для пояснення; зовнішній вигляд кондиціонера може відрізнятися від зображеного. Конструкція і дизайн виробу можуть бути змінені без попередження з метою його вдосконалення.

Інформація для користувачів щодо збору та утилізації старого обладнання і використаних батарей

Pb

[Інформація щодо утилізації в інших країнах за межами ЄС]

Ці символи дійсні лише в ЄС. Щоб дізнатися як правильно утилізувати такі вироби, звертайтесь до місцевих органів влади або торгового представника.

Примітка щодо символу батареї (подвійний символ внизу для прикладу):

Цей символ може використовуватись у поєднанні зі символом хімічного продукту. У такому разі виріб відповідає вимогам Директив щодо використання хімічних продуктів.

ІНФОРМАЦІЯ ЩОДО ТЕРМІНУ СЛУЖБИ (ПРИДАТНОСТІ)

Встановлений виробником термін служби (придатності) цього виробу дорівнює 7 рокам з дати виготовлення за умови, що виріб використовується у суворій відповідності до дійсної інструкції з експлуатації та технічних стандартів, що застосовуються до цього виробу.

• Кондиціонер не повинен бути увімкнений під час натирання підлоги воском. Завершивши натирання, добре провітріть приміщення перш ніж умикати кондиціонер.
• Не встановлюйте кондиціонер у маслянистих і задимлених місцях.

ЗАГАЛЬНА ІНФОРМАЦІЯ ПРО ВИРІБ ТА ЙОГО ЕКСПЛУАТАЦІЮ

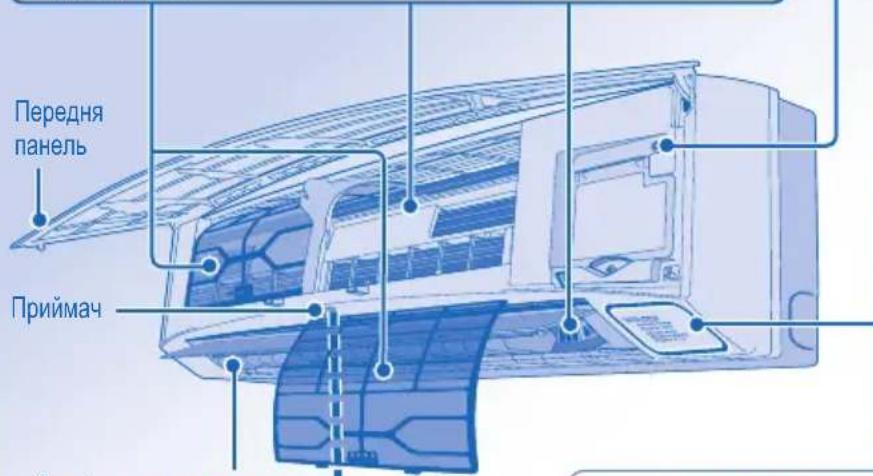

СИСТЕМА ОЧИСТКИ ТА ЮНІЗАЦІЇ ПОВІТРЯ e-ion

Не торкайтеся під час роботи

Фільтри системи іонізації e-ion

Дріт для нагромадження активних іонів

Джерело Активних е-іонів

Передня панель Приймач

• Використовується, коли пульт дистанційного керування загубився або несправний.

Дія Режим роботи
Натиснути один раз.	Автоматичного режиму
Натискати до появи 1 звукового сигналу, потім відпустити.	Охолодження
Натисніть що кнопку, щоб вимкнути агрегат.

ІНДИКАТОР

PATROL SENSOR

(Червоний/ Оранжевий/Синій) (Зелений) (Оранжевий) (Оранжевий) (Оранжевий) (Синій)

Заслінка регулювання напрямку потоку повітря

- Не повертайте її вручну.

Максимальна відстань: 8м

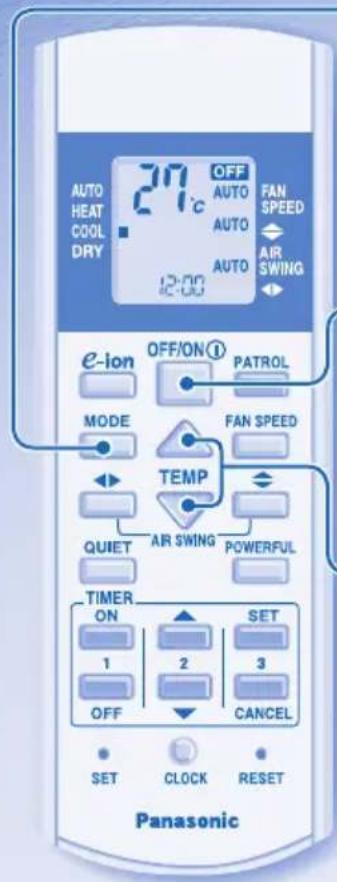

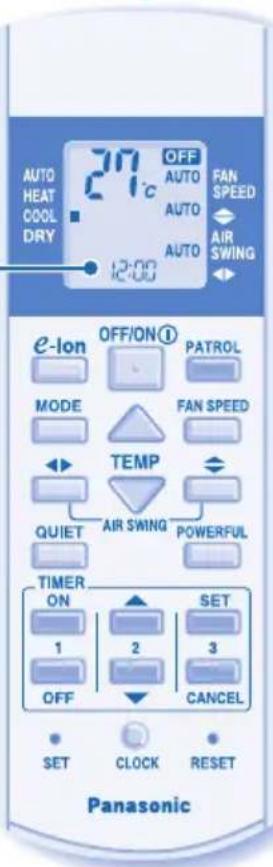

Дисплей пульта дистанційного управління

AUTO HEAT COOL DRY 27°C OFF AUTO AUTO AUTO 12:00 FAN SPEED AIR SWING e-Ion OFF/ON① PATROL MODE FAN SPEED TEMP QUIET AIR SWING POWERFUL TIMER ON SET 1 2 3 OFF CANCEL SET CLOCK RESET Panasonic

OFF/ON

ДЛЯ УВІМКНЕННЯ АБО ВИМКНЕННЯ КОНДИЦІОНЕРА

POWER

- Будь-ласка, пам'ятайте про індикатор "OFF" на дисплеї пульта дистанційного управління та не допускайте неправильного увімкнення/вимкнення агрегата.

ДЛЯ ВСТАНОВЛЕННЯ ТЕМПЕРАТУРИ

• Для режимів обігріву, охолодження та м'якого осушення допускається вибір температури у діапазоні 16°C \~ 30°C.
• Можно зекономити електроенергію, додержуючись при експлуатації кондиціонера рекомендованого температурного діапазону.
  Режим ОБІГРІВУ:20°C\~24°C.
  Режим ОХОЛОДЖЕННЯ (COOL) : 26°C \~ 28°C.
  Режим М'ЯКОГО ОСУШЕННЯ (MODE) : на 1°C \~ 2°C нижче, ніж температура у приміщенні.

АВТОМАТИЧНИЙ Режим – Зручно для вас

• Агрегат автоматично вибирає режим роботи залежно від температури у приміщенні.
• Для вибраного автоматичного режиму встановлюється стандартна температура.
• Щоб змінити стандартну установлену температуру, натисніть кнопку ____ для режиму "H" (висока) або ____ для режиму "LO" (низька).

Температура у приміщенні	Режим роботи	Стандартна встановлена температура	HI (висока) (+2°C)	LO (низька) (-2°C)
23°C і вище	Охолодження 25°C 27°C 23°C
Нижче 23°C	М'яке осушення 22°C 24°C 20°C
Нижче 20°C Обігрів 21°C 23°C 19°C

Режим ОБІГРІВУ (НЕАТ) - Для одержання теплого повітря

- У режимі обігріву для нагрівання агрегату потрібен деякий час. У цьому режимі блимає індикатор ввімкнення.

Режим ОХОЛОДЖЕННЯ (COOL) - Для одержання прохолодного повітря

Режим М'ЯКОГО ОСУШЕННЯ (MODE) - Для осушення повітря у приміщенні

- Для легкого охолодження вентилятор агрегата обертається на низькій швидкості.

FAN SPEED

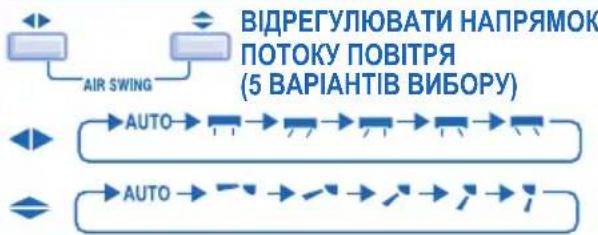

ВИБРАТИ ШВИДКІСТЬ ОБЕРТАННЯ ВЕНТИЛЯТОРА (3 ВАРИАНТИВ ВИБОРУ)

- AUTO (Автоматичний режим): швидкість обертання вентилятора внутрішнього блока регулюється автоматично залежно від режиму роботи.

• Для вентиляції приміщення.
- У режимі AUTO заслінки коливаються ліворуч- праворуч і вгору-вниз автоматично.
- У режимі обігріву повітря подається деякий час горизонтально, а потім починає подаватися униз, у той час як заслінки регулювання напрямку потоку повітря починають коливатися ліворуч-праворуч з підвищенням температури.

- Для генерації негативних іонів, що створюють ефект свіжості повітря та притягують пил, який буде видалений фільтрами системи іонізації з позитивним зарядом.

КОНТРОЛЮВАТИ ЯКІСТЬ ПОВІТРЯ

Індикатор	Якість повітря
Синій	Чисте
Оранжевий	Середнє
Червоний	Забруднене

• Сенсор визначає якість повітря.
• Якщо повітря забруднене, автоматично увімкнеться режим очищення повітря активними їонами.

ЗНИЗИТИ РІВЕНЬ ШУМУ

- Цей режим знижує рівень шуму від потоку повітря.

ШВИДКО ДОСЯГТИ ПОТРІБНОЇ ТЕМПЕРАТУРИ

- Цей режим автоматично вимкнеться через 15 хвилин.

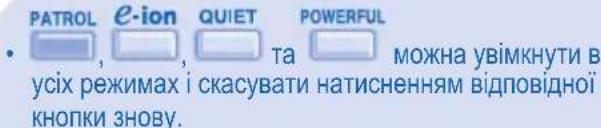

PATROL e-ion QUIET POWERFUL • , , та можна увімкнути в усіх режимах і скасувати натисненням відповідної кнопки знову.

PATROL e-ion QUIET POWERFUL • Режими i або i не можна вибрати одночасно.

- Режими 📄 i ✉️ можна увімкнути навіть при вимкненому агрегаті. У такому випадку швидкість обертання вентилятора та коливання потоку повітря не регулюються.

УСТАНОВИТИ ТАЙМЕР

- Щоб увімкнути (ON) або вимкнути (OFF) агрегат у заданий час.

Оберіть таймер увімкнення "ON" або вимкнення "OFF".

Установіть час.

Підтвердити.

• Для скасування таймера "ON" або таймера "OFF" натисніть спочатку кнопку ON або OFF а потім — кнопку CANCEL
• Коли встановлено таймер увімкнення (ON), кондиціонер може почати роботу раніше (до 30 хвилин), ніж фактично встановлений час, щоб досягти потрібної температури.
• Функція таймера залежить від годинника, налаштованого у пульті дистанційного управління, і повторяється щодня після її настроювання. Щоб настроїти годинник, ознайомтеся з розділом "Підготовка пульта дистанційного управління" на задній обкладинці.
• У разі скасування настройок таймера вручну або внаслідок відключення електроенергії, після відновлення енергопостачання попередні настроювання можна відновити, натиснувши SET

ДОДАТКОВІ НАСТРОЮВАННЯ

Контроль розпочинається автоматично після

увімкнення пристрою за допомогою 📄. Натисніть і утримуйте протягом 5 секунд, тоді відпустіть, щоб вимкнути або відновити це налаштування.

Натисніть цю кнопку та притримуйте її протягом 5 секунд, щоб знизити або підвищити яскравість індикатора агрегата.

Щоб відобразити температуру в одиницях °С або °F, натисніть цю кнопку та притримуйте її приблизно 10 секунд.

Щоб відобразити час у 12-годинному (до обіду – “АМ”, після обіду – “РМ”) або 24-годинному форматі, натисніть цю кнопку і притримуйте її протягом приблизно 5 секунд.

Натисніть цю кнопку, щоб повернутися до заводських настроювань пульта дистанційного управління.

Для звичайних режимів роботи не використовується.

Щоб знизити рівень енергоспоживання у режимі охолодження, закривайте приміщення шторами від сонячного проміння та теплого повітря ззовні.

ДОГЛЯД ТА ЧИСТКА

ОБЕРЕЖНО

• Перед тим, як чистити кондиціонер, вимкніть електроживлення.
- Не торкайтеся алюмінієвої пластини, гостра частина може призвести до травмування.

ВКАЗІВКИ ЩОДО МИТТЯ КОНДИЦІОНЕРА

• Не використовуйте бензол, розчинники та порошки для чищення.
• Користуйтеся тільки милом ( pH7) або нейтральними побутовими мийними засобами.
• Температура води не повинна перевищувати 40°C.

ПІДКАЗКА

- Для забезпечення оптимальних робочих характеристик блока процедура очищення повинна проводится регулярно. Будь ласка, проконсультуйтесь у авторизованого дилера.

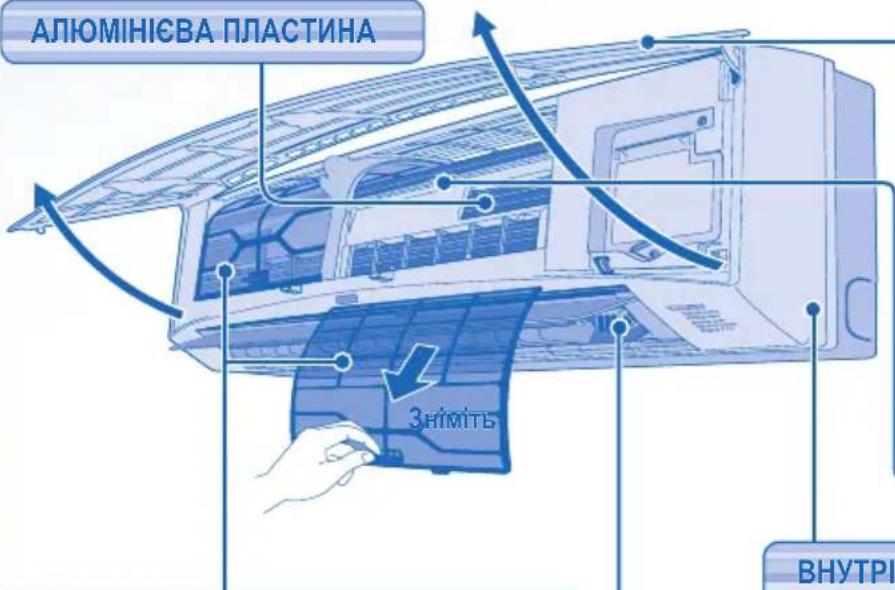

АЛЮМІНІЄВА ПЛАСТИНА Зніміть ВНУТРІ

ФІЛЬТРИ СИСТЕМИ ІОНІЗАЦІЇ e-ion

• Чистіть фільтр регулярно.
- Легко промийте/сполосніть фільтри водою, не допускаючи пошкодження поверхні фільтра.
- Повністю осушіть фільтри у тіні, не допускаючи потрапляння під дію полум'я або прямого сонячного світла.
- Пошкоджений фільтр необхідно замінити на новий.

ПЕРЕДНЯ ПАНЕЛЬ

Зніміть передню панель

• Підніміть і потягніть передню панель, щоб зняти.
• Обережно помийте і висушіть.

Закрийте передню панель

- Натисніть обидва краї передньої панелі, щоб надійно її зафіксувати.

ДРІТ ДЛЯ НАГРОМАДЖЕННЯ АКТИВНИХ ІОНІВ

ВНУТРІШНІЙ БЛОК

Легко протирайте блок м'якою сухою тканиною.

ДЖЕРЕЛО АКТИВНИХ е-іонів

Почистіть сухим ватним тампоном.

- Рекомендується чистити джерело активних е-іонів через кожні 6 місяців.

ДЛЯ ОГЛЯДУ ПЕРЕД ПОЧАТКОМ СЕЗОНУ ПІСЛЯ ТРИВАЛОГО ПЕРІОДУ БЕЗ ЕКСПЛУАТАЦІЇ

• Перевірте чи не час міняти батарейки пульта дистанційного управління.
  • Перевірте чи ніщо не перекриває який-небудь із отворів для входу й виходу повітря.
• Якщо кондиціонер працює нормально, через 15 хвилин після початку роботи різниця температур повітря на вході та виході повітря внутрішнього блока повинна становити: Охолодження: ≥ 8°C Обігрів: ≥ 14°C

Виведення з експлуатації на тривалий період

• Увімкніть режим обігріву на 2\~3 години, для ретельного очищення від вологи внутрішніх частин.
  • Вимкніть електроживлення.
  • Вийміть батарейки з пульта дистанційного управління.

ВИМКНІТЬ ЖИВЛЕННЯ та проконсультуйтесь у авторизованого дилера в наступних випадках:

• Незвичайний шум під час роботи.
• Усередину пульта дистанційного управління потрапила вода або сторонні частки.
• Із внутрішнього блока витікає вода.
• Часто спрацьовує автоматичний вимикач.
• Шнур живлення є теплішим, ніж звичайно.
• Невірно функціонують кнопки та перемикачі.
• Індикатор таймера мигає.

УСУНЕННЯ НЕСПРАВНОСТЕЙ

Наведені далі симптоми не свідчать про несправність.

Симптом	Причина
Із внутрішнього блока виходить туман.Робота супроводжується звуком, що нагадує шум води.	Конденсація внаслідок роботи в режимі охолодження.Поток холодоагенту в системі.
У приміщенні відчувається специфічний запах.	Причиною цього може бути запах вогкості, джерелом якого можуть бути стіни, килими, меблі або одяг, що знаходяться у приміщенні.
У режимі автоматичного регулювання швидкості обертання вентилятор внутрішнього блока час від часу зупиняється.	Це допомагає усунути запах під час роботи кондиціонера.
Кондиціонер не починає роботу протягом кількох хвилин після перезапуску.	Це запобігає пошкодженню компресора агрегата.
Із зовнішнього блока виходить вода/пара.Індикатор таймера постійно горить.	На поверхні труб відбувається конденсація або випаровування.Таймер спрацьовує щоденно з одними і тими самими настроюваннями.
У режимі роботи індикатор ввімкнення блимає, а вентилятор внутрішнього блока не працює.	Блок знаходиться у режимі розмороження, і тала вода зливається через зовнішній блок.
У режимі обігріву вентилятор внутрішнього блока час від часу зупиняється.	Це допомагає уникнути небажаного охолодження.
Звук тріскотіння під час роботи.	Зі зміною температури відбувається розширення або звуження агрегата.
У режимі PATROL (КОНТРОЛЬ) потік повітря непостійний.	У режимі контролю швидкість обертання вентилятора регулюється автоматично. Умикає режим ТИША (QUIET) для підтримання постійного потоку повітря.

Перед тим, як звертатися до фахівця, перевірте таке.

Симптом	Перевірка
Функція обігріву/охолодження не працює належним чином.	Установіть відповідну температуру.Закрийте всі двері та вікна.Очистіть або замініть фільтри.Заберіть перешкоди поблизу отворів для входу і виходу повітря.
Шум під час роботи.	Перевірте чи кондиціонер не змонтовано на нерівній поверхні.Правильно закрийте передню панель.
Не працює пульт дистанційного управління.(Дисплей матовий або сигнал передачі слабкий.)	Правильно установіть батареї.Замініть старі батареї.
Блок не працює.	Перевірте чи не спрацював автоматичний вимикач.Перевірте чи не встановлено таймери.
Агрегат не реагує на сигнал з пульту дистанційного керування.	Переконайтеся, що перед приймачем немає перешкод.Деякі люмінесцентні лампи можуть створювати перешкоди передавачу сигналу. Будь ласка, проконсультуйтесь у авторизованого дилера.
Режим PATROL (ПАТРУЛЬ) не працює.	Натисніть та утримуйте кнопку [IMAGE] протягом 15 секунд, доки не почуєте звуковий сигнал, натисніть кнопку [IMAGE] знову.
Блимає сенсор контролю або індикатор “e-ion” внутрішнього блока.	Натисніть кнопку [IMAGE] abо [IMAGE] двічі. Якщо датчик контролю або індикатор активних іонів продовжує мигати, будь ласка, проконсультуйтесь у авторизованого дилера.

MEMO MEMO

• ت有害روحدة التحكم عن بعد • Подготовка Пульта Дистанционного Управления К Работе

• Підготовка пульта дистанційного керування

2 Insert AAA or R03 batteries (can be used \~ 1 year) • Placez des piles AAA ou R03 (valables environ 1 an) • Inserte pilas AAA o R03 (puede ser usado \~ 1 año) • (بكن استخدامها لدة سنة واحدة) • Вставьте батарейки (AAA или R03) (может использоваться \~ 1 год) • Установить батарейки AAA або R03 (термин використання \~ 1 рік)

3 Close the cover • Fermez le couvercle • Cierre la tapa • اغلق الغطاء

- Закройте крышку - Закрийте відділення для батарейок кришкою

• Нажмите кнопку CLOCK • Натисніть кнопку "CLOCK"

5 Set time • Réglez l'heure • Ajuste la hora • اضبط الوقت

6 Confirm • Confirmez • Confirmar • تأکد • Подтверждение • Підтвердити

1

Оберіть потрібний режим.

2

Початок/завершення роботи.

3

Установіть потрібну температуру.

AUTO HEAT COOL DRY 27°C OFF AUTO FAN AUTO AUTO SPEED AUTO AIR SWING 12:00 12:00 e-ion OFF/ON① PATROL MODE FAN SPEED TEMP QUIET AIR SWING POWERFUL TIMER ON SET 1 2 3 OFF CANCEL SET CLOCK RESET Panasonic
