РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CS-A28JKD PANASONIC

Перед началом эксплуатации данного устройства внимательно прочитайте инструкции по эксплуатации и сохраните их.

УКРАЇНСЬКА

35\~42

Инструкции по эксплуатации

Кондиционер

Внутренний блок Наружный блок

CS-A28JKD CU-A28JKD

Название и адрес завода-изготовителя указаны на упаковке и на изделии.

Bhd. 2008. Неразрешенное копирование и

распространение являются нарушением закона.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ОПРЕДЕЛЕНИЕ

Инструкции, которые следует выполнять, обозначаются следующими символами:

Этот символ обозначает действие как ЗАПРЕЩЕННОЕ.

Эти символы обозначают действия как ОБЯЗАТЕЛЬНЫЕ.

Для предотвращения получения травм, нанесения телесных повреждений другим лицам и ущерба имуществу следует соблюдать следующие инструкции. Неправильная эксплуатация вследствие несоблюдения инструкций нанесет вред или ущерб, степень серьезности которых классифицируется следующим образом:

Предупреждение

Этот символ предупреждает о смертельной опасности или о риске получения серьезной травмы.

Предосте- режение
Этот символ предупреждает об опасности травмы или нанесения вреда имуществу.

Дистанционное управление

• Не используйте никель-кадмиевые (Ni-Cd) аккумуляторы.
• Держите пульт ДУ вдали от грудных и маленьких детей, во избежание случайного проглатывания батарей.

- Извлеките батареи, если кондиционер не будет эксплуатироваться в течение длительного времени.

- Необходимо заменить старые батарейки пульта ДУ на новые такого же типа, соблюдая полярность для того, чтобы пульт ДУ работал исправно.

Внутренний блок

• Не устанавливайте, не снимайте и не переустанавливайте кондиционер самостоятельно. Неправильная установка приведет к течи, поражению электрическим током или пожару. Для выполнению работ по установке обратитесь к авторизованному дилеру или специалисту.
• Не вставляйте пальцы или другие предметы в блок - вращающиеся части могут нанести травму.
• Не ремонтируйте кондиционер самостоятельно.

Внутренний блок

• Не устанавливайте кондиционер в помещении с потенциально взрывоопасной атмосферой.
• Не мойте кондиционер водой, бензолом, разбавителем или с чистящим порошком.
• Не используйте кондиционер для посторонних целей, например, для хранения продуктов.
• Не пользуйтесь никакими приборами открытого горения перед воздуховыпускным отверстием.
• Не подвергайтесь воздействию холодного воздуха в течение длительного времени.
• Убедитесь, что дренажная трубка подсоединена правильно. В противном случае может возникнуть течь.
  • Регулярно проветривайте помещение.

Электроснабжение

• Не включайте кондиционер в розетку с другими приборами.
• Не изменяйте сетевые шнуры.
• Не используйте удлинители.
• Не работайте мокрыми руками.
  -Используйте специальный сетевой шнур.
• Если кабель электропитания поврежден, во избежание опасности замену должен произвести изготовитель, представитель изготовителя по сервисному обслуживанию или аналогичный квалифицированный специалист.
• Настоятельно рекомендуется заземлить данное оборудование и установить его с автоматическим выключателем с функцией защиты от утечки на землю (ELCB) или с устройством контроля остаточного тока (RCD). Иначе в случае неисправной работы это может стать причиной поражения электрическим током или возгорания.
• В экстренном случае или в случае ненормальных условий (запах гари и т. п.) отключите электропитание и проконсультируйтесь с авторизованным дилером.

Воздуховып- ускное отверстие

Воздухозаборник

Электроснабжение

• Перед чисткой или обслуживанием выключите электропитание.
- Если кондиционер не используется в течение длительного времени, выключите электропитание.
- Данный кондиционер оснащен встроенным устройством для защиты от перепадов напряжения. Однако, для последующей защиты кондиционера от повреждений вследствие сильного разряда молнии, необходимо отключить его от сети. Не касайтесь кондиционера во время грозы, поскольку это может вызвать поражение электрическим током.

аборник

Воздухозаборник

Воздух- овыпускное отверстие

Наружный блок

Не садитесь и не становитесь на устройство, вы можете упасть.
- Не прикасайтесь к острым алюминиевым ребрам, острые части могут нанести травму.
- Убедитесь, что дренажная трубка подсоединена правильно. В противном случае может возникнуть течь.
- После длительной эксплуатации проверьте, не поврежден ли установочный кронштейн.

Наружный блок

- Не вставляйте пальцы или другие предметы в блок - вращающиеся части могут нанести травму.

НОРМАТИВНАЯ ИНФОРМАЦИЯ

Данное устройство может использоваться лицами с ограниченными физическими, чувствительными или умственными способностями (включая детей) или лицами с отсутствием опыта или знания только при условии, что они находятся под надзором или получили от лица, ответственного за их безопасность, соответствующие инструкции по использованию изделия. Дети должны находиться под наблюдением. Необходимо следить за тем, чтобы они не играли с устройством.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Используйте данный кондиционер в следующем диапазоне температур

Температура (°C)		В помещении Вне помещения
		*DBT *WBT *DBT *WBT
ОХЛАЖДЕНИЕ	Максим.	3	2	2	3
	Миним.	1	6	1	1
ОБОГРЕВ	Максим.	30	-	24	18
	Миним.	16	-	-5	-6

* DBT: Температура по сухому термометру
* WBT: Температура по влажному термометру

Благодарим вас за приобретение кондиционера Panasonic

СОДЕРЖАНИЕ

МЕРЫ ПРЕДОСТОРОЖНОСТИ 28

НОРМАТИВНАЯ ИНФОРМАЦИЯ 29

ОБЗОР ИЗДЕЛИЯ И ФУНКЦИЙ 30\~31

УХОД И ЧИСТКА 4 3 32 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 1 6 33

КРАТКАЯ ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ ЗАДНЯЯ КРЫШКА

ПРИМЕЧАНИЕ :

Иллюстрации в данном руководстве предназначены для пояснительных целей и могут отличаться для конкретного кондиционера. В связи с последующим совершенствованием конструкции могут вноситься изменения без предварительного уведомления.

Информация для потребителей по сбору и утилизации старого оборудования и использованных батареек

[Информация по утилизации в других странах за пределами Европейского Союза]

Данные символы действительны только в Европейском Союзе. Если Вы хотите избавиться от данных изделий, обратитесь в органы местного самоуправления или к дилеру и узнайте правильный метод утилизации.

Примечание относительно символа батарейки (два нижних символа):

Данный символ должен использоваться в комбинации с химическим символом. В данном случае он соответствует требованиям, установленным Директивой о химикатах, использующихся в изделиях.

ЖИЗНЬ (ЭКСПЛУАТАЦИЯ В ТЕЧЕНИЕ НЕСКОЛЬКИХ ЛЕТ) Рь

ЖИЗНЬ (ЭКСПЛУАТАЦИЯ В ТЕЧЕНИЕ НЕСКОЛЬКИХ ЛЕТ)

«Установленный производителем в порядке п.2 ст.5 Федерального Закона РФ «О защите прав потребителей» срок службы для данного изделия равен 7 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами» Состояние изделия Условия производства и сключают модификацию и повреждения при транспортировке Природные стихийные действия На данное изделие не распространяется гарантия при повреждении от природных бедствий (Например - в результате наводнения)

• Не включайте блок во время натирания полов. После натирания полов, прежде чем включить блок, проветрите как следует помещение.
• Не устанавливайте блок в замасленных и задымленных местах.

ОБЗОР ИЗДЕЛИЯ И ФУНКЦИЙ

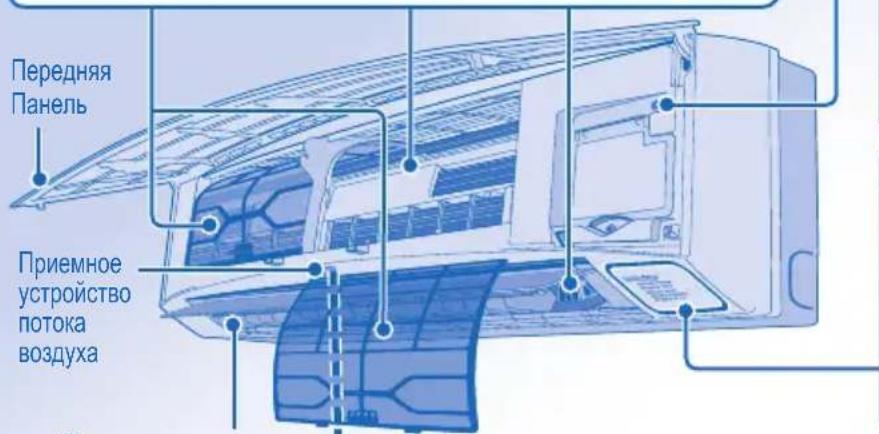

СИСТЕМА ОЧИСТКИ ВОЗДУХА с электро-ионами

Не трогайте во время работы

Фильтры для электро-ионов

Провод для накопления активных ионов

Генератор активных электро-ионов

Передняя Панель Приемное устройство потока воздуха

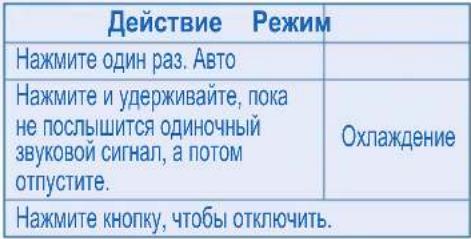

Кнопка ВЫКЛ./ВКЛ. автоматического режима

- Используется, когда пульт дистанционного управления не соответствует или работает неисправно.

ИНДИКАТОР

PATROL SENSOR

(Красный/Оранжевый/

Синий)

POWER

(Зеленый)

TIMER

(Оранжевый)

QUIET

(Оранжевый)

POWERFUL

(Оранжевый)

e-ion

(Синий)

Жалюзи направления потока

- Не регулируйте вручную.

Максимальное расстояние: 8м

Дисплей пульта дистанционного управления

AUTO HEAT COOL DRY 21°C OFF AUTO FAN SPEED AUTO AUTO AIR SWING 12:00

e-Ion

OFF/ON①

MODE

PATROL

FAN SPEED

TEMP

QUIET

AIR SWING

POWERFUL

ДЛЯ ВКЛЮЧЕНИЯ ИЛИ ВЫКЛЮЧЕНИЯ БЛОКА

POWER

- Пожалуйста, обращайте внимание на индикацию OFF (выключение), находящуюся на дисплее пульта дистанционного управления, чтобы предотвратить неправильный запуск/остановку устройства.

TEMP

УСТАНОВКА ТЕМПЕРАТУРЫ

• Для режимов работы: нагрев, охлаждение и осушение, диапазон регулируемых температур составляет 16°C \~ 30°C.
• Использование аппарата в диапазоне рекомендованных температур может привести к экономии электроэнергии.

Режим ОСУШЕНИЯ: 1°C \~ 2°C ниже комнатной температуры.

ВЫБОР РЕЖИМА РАБОТЫ

АВТОМАТИЧЕСКИЙ Режим – Для вашего удобства

• Аппарат выбирает режим работы в зависимости от температуры воздуха в помещении.
• При выборе автоматического режима, аппарат будет работать при стандартных настройках температуры.
• Для изменения стандартных настроек температуры нажмите кнопку ▲ для режима "HI" (ВЫСОКИЙ), или кнопку ▼ для режима "LO" (НИЗКИЙ).

Комнатная температура	Режим работы	Стандартная настройка температуры	HI (ВЫСОКИЙ) (+2°C)	LO (НИЗКИЙ) (-2°C)
23°C и выше	Охлаждение	25°C 27°C 23°C
Ниже 23°C	Осушение 22°C	24°C 20°C
Ниже 20°C	Нагрев 21°C 23°C	C 19°C

Режим НАГРЕВА – Для получения теплого воздуха

- При работе в режиме обогрева аппарату необходимо некоторое время, чтобы прогреться. Во время выполнения этой операции индикатор питания мигает.

Режим ОХЛАЖДЕНИЯ – Для получения холодного воздуха

Режим ОСУШЕНИЯ – Для уменьшения уровня влажности в помещении

- Блок работает при малой скорости вентилятора для слабого охлаждения.

FAN SPEED

ВЫБОР СКОРОСТИ ВЕНТИЛЯТОРА (3 ВАРИАНТОВ)

- Для автоматического режима (AUTO) скорость вентилятора внутреннего блока автоматически регулируется в соответствии с режимом.

НАСТРОЙКА НАПРАВЛЕНИЯ ПОТОКА ВОЗДУХА (5 ВАРИАНТОВ)

• Обеспечивает проветривание помещения.
• Если установлен автоматический режим (AUTO), жалюзи поворачиваются влево/вправо и вверх/вниз автоматически.
• При работе в режиме обогрева воздушный поток некоторое время распространяется горизонтально, а затем начинает направляться вниз. После увеличения температуры, жалюзи регулировки направления потока воздуха начинают поворачиваться влево/вправо.

РАБОТА В РЕЖИМЕ ЧИСТОГО ВОЗДУХА

- Генерирует отрицательно заряженные ионы для достижения эффекта свежего воздуха и притягивает пыль, которая захватывается фильтрами позитивно заряженных ионов.

КОНТРОЛЬ КАЧЕСТВА ВОЗДУХА

• Датчик функции Patrol определяет качество воздуха.
- Если воздух загрязнен, режим ионизации запускается автоматически.

Индикатор	Качествовоздуха
Синий	Чистый
Оранжевый	Умеренный
Красный	Грязный

• Данная функция уменьшает шум воздушного потока.

БЫСТРОЕ ДОСТИЖЕНИЕ НЕОБХОДИМОЙ ТЕМПЕРАТУРЫ

- Эта функция остановится автоматически через 15 минут.

- Функции , , и могут быть активированы во всех режимах и могут быть отменены повторным нажатием соответствующей кнопки.

PATROL e-ion QUIET POWERFUL - и или и не могут быть выбраны одновременно.
PATROL e-ion • и могут быть активированы даже при выключенном блоке. При данных условиях скорость вентилятора и жалюзи направления потока воздуха нельзя отрегулировать.

НАСТРОЙКА ТАЙМЕРА

- Для ВКЛЮЧЕНИЯ или ВЫКЛЮЧЕНИЯ блока в заранее заданное время.

Выберите "ON" или "OFF" таймера.

Установите время.

Подтверждение.

- Для отмены таймера "ON" или "OFF" нажмите или

затем нажмите CANCEL

• При установке таймера ВКЛЮЧЕНИЯ, аппарат может начать работу раньше установленного времени (до 30 минут) для достижения необходимой температуры.
• Функция таймера включается по часам, установленным на пульте дистанционного управления, и ежедневно повторяет заданную программу. Для установки часов, пожалуйста, ознакомьтесь с главой «Подготовкой пульта дистанционного управления к работе» на задней обложке.
• Если работа таймера отменена вручную или вследствие отказа питания, можно восстановить предыдущую настройку (после восстановления подачи питания), нажав кнопку SET

ДОПОЛНИТЕЛЬНЫЕ НАСТРОЙКИ

При включении аппарата нажатием кнопки OFF/ON① функция Patrol начинает работать

автоматически.

Нажмите и удерживайте в течение 5 секунд, затем отпустите, чтобы выключить или восстановить данную настройку.

Нажмите и удерживайте в течение 5 секунд, чтобы уменьшить или восстановить яркость индикатора блока.

Нажмите и удерживайте приблизительно в течение 10 секунд, чтобы отобразить настройку температуры в °C или °F.

Нажмите и удерживайте приблизительно в течение 5 секунд, чтобы отобразить 12-часовую (утро/вечер) или 24-часовую индикацию времени.

Нажмите, чтобы восстановить стандартную настройку пульта дистанционного управления.

Не используется в нормальных функциях.

Чтобы уменьшить потребление электроэнергии при работе в режиме охлаждения, используйте занавески для предотвращения воздействия солнечного света и внешнего тепла.

ПРЕДОСТЕРЕЖЕНИЕ

• Перед чисткой отключайте источник питания.
- Не прикасайтесь к алюминиевому ребру, острая часть может причинить повреждения.

ИНСТРУКЦИИ ПО ПРОМЫВАНИЮ

• Не используйте бензол, разбавитель или чистящий порошок.
• Используйте исключительно мыло ( pH7) или химически нейтральное бытовое моющее средство.
• Не используйте воду с температурой выше 40°C.

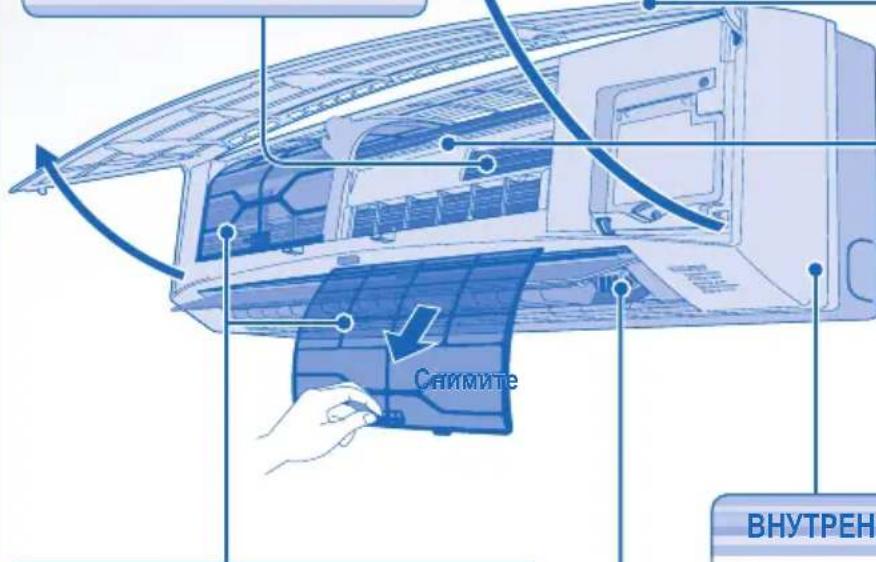

COBET

- Для поддержания оптимальных рабочих характеристик устройства необходимо обеспечить регулярное проведение технического обслуживания и чистки. Обратитесь, пожалуйста, к официальному дилеру.

АЛЮМИНИЕВОЕ РЕБРО

Снимите ВНУТРЕН

ФИЛЬТРЫ для электро-ионов

• Регулярно очищайте фильтр.
- Осторожно промойте/прополаскайте фильтры водой во избежание повреждения их поверхности.
- Тщательно просушите фильтры в затененном месте вне досягаемости воздействия огня или прямых солнечных лучей.
- Все поврежденные фильтры заменяйте.

ПЕРЕДНЯЯ ПАНЕЛЬ

Снимите переднюю панель

• Поднимите и потяните, чтобы снять переднюю панель.
  • Осторожно промойте и высушите.

Закройте переднюю панель

- Прижмите оба конца передней панели, чтобы прочно закрыть ее.

ПРОВОД ДЛЯ НАКОПЛЕНИЯ АКТИВНЫХ ИОНОВ

ВНУТРЕННИЙ БЛОК

Аккуратно протирайте кондиционер мягкой сухой тканью.

ГЕНЕРАТОР АКТИВНЫХ электро-ионов

Очистите сухим ватным тампоном.

- Рекомендуется производить очистку генератора активных электро-ионов каждые 6 месяцев.

ПЕРИОДИЧЕСКАЯ (СЕЗОННАЯ) ПРОВЕРКА ПРИ ДЛИТЕЛЬНОМ ПЕРИОДЕ БЕЗ ЭКСПЛУАТАЦИИ

• Проверка батареек из пульта дистанционного управления.
- Убедитесь в отсутствии инородных тел, блокирующих воздухозаборное и воздуховыпускное отверстия.
- После 15 минут работы следующая разница температур между воздухозаборным и воздуховыпускным отверстиями считается нормальной:
При охлаждении: ≥ 8°C При обогреве: ≥ 14°C

ПРИ ДЛИТЕЛЬНОМ ПЕРИОДЕ БЕЗ ЭКСПЛУАТАЦИИ

• Включите режим нагрева на 2\~3 часа как альтернативный способ удаления избытка влажности внутри устройства.
• Выключите электропитание.
• Извлеките батарейки из пульта дистанционного управления.

КРИТЕРИИ НЕРАБОТОСПОСОБНОСТИ

ВЫКЛЮЧИТЕ ЭЛЕКТРОПИТАНИЕ и проконсультируйтесь у авторизованного дилера в следующих случаях:

• Ненормальный шум во время работы.
• Попадание воды/посторонних частиц в пульт дистанционного управления.
  • Течь воды из внутреннего блока.
  • Автоматический выключатель часто срабатывает.
• Штепсельная вилка/сетевой шнур сильно нагревается.
• Неправильно функционируют кнопки или переключатели.
• Индикатор времени мигает.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Следующие признаки не означают наличие неисправности:

Признак

Причина

Из внутреннего блока выделяется туман.Во время работы слышен звук льющейся воды.В помещении специфический запах.При установке скорости вращения вентилятора в автоматический режим вентилятор внутреннего блока время от времени останавливается.После повторного пуска начало работы задерживается на несколько минут.Из наружного блока выделяется вода/пар.Индикатор таймера всегда включен.Во время работы индикатор питания мигает, и вентилятор внутреннего блока остановится.В режиме обогрева вентилятор внутреннего блока время от времени останавливается.Потрескивающий звук во время работы.Непостоянный поток воздуха во время работы режима PATROL.

Эффект конденсации, вызванный процессом охлаждения.Поток хладагента внутри блока.Это может быть вызвано запахом сырости от стен, ковра, мебели или одежды.Это помогает устранять запахи в окружающей среде.Задержка предназначена для защиты компрессора блока.На трубах происходит конденсация или испарение.При установленном таймере кондиционер будет ежедневно повторять заданную программу.Аппарат работает в режиме разморозки и растаявший иней стекает из наружной части аппарата.Чтобы избежать непреднамеренного охлаждающего воздействия.Изменения температуры являются причиной расширения/сжатия блока.Во время работы в режима контроля за качеством воздуха скорость вентилятора регулируется автоматически. Активируйте БЕСШУМНЫЙ (QUIET) режим для поддержания постоянного воздушного потока.

Перед обращением в сервисный центр проверьте следующее:

Признак	Проверьте
Аппарат в режимах нагрева/охлаждения работает неэффективно.	Правильно установите температуру.Закройте все двери и окна.Произведите очистку или замену фильтров.Удалите все инородные тела из входного или выходного вентиляционных отверстий.
Шум во время эксплуатации.	Проверьте не установлен ли аппарат под наклоном?Правильно закройте переднюю панель.
ДУ не работает.(Темный дисплей или слабый сигнал передачи.)	Правильно установите батареи.Замените разряженные батареи.
Кондиционер не работает.	Проверьте, не разомкнуты ли контакты автоматического выключателя?Проверьте, не установлено ли время таймера?
Аппарат не принимает сигнал от пульта дистанционного управления.	Убедитесь, что перед приемником отсутствуют препятствия.Некоторые люминесцентные излучения могут создавать помехи передатчику сигнала. Пожалуйста, проконсультируйтесь у авторизованного дилера.
Режим PATROL (ПАТРУЛЬ) не работает.	Нажмите и удерживайте кнопкув течение 15 секунд, пока непозвучит звуковой сигнал, нажмите кнопкуснова.
Датчик функции Patrol или индикатор отрицательно заряженных ионов на внутреннем блоке мигают.	Нажмите кнопкуилидважды. Если датчик контроля или индикатор активных ионов продолжает мигать, пожалуйста, проконсультируйтесь у авторизованного дилера.

Panasonic

Panasonic®

* DBT: Температура за сухим термометром
* WBT: Температура за вологим термометром

Кнопка Авто УВІМК/ВИМК

ДЛЯ ВИБОРУ РЕЖИМУ РОБОТИ

СТВОРИТИ ЕФЕКТ ЧИСТОТИ ТА СВІЖОСТІ ПОВІТРЯ

ВИПАДКИ, ЩО ПОТРЕБУЮТЬ КВАЛІФІКОВАНОГО РЕМОНТУ

КРАТКАЯ ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ/КОРОТКА ІНСТРУКЦИЯ

Remote Control Preparation • Préparation De La Télécommande • Preparación Del Mando a Distancia

1 Pull out • Retirez • Quite • سجب • Сдвиньте • Витягнути

• Установите время • Установить час

Выберите необходимый режим.

Включить/остановить работу.

Выберите необходимую температуру.
