Тип продукту	Вбудована газова варильна поверхня
Бренд	Hotpoint
Модель	TQG 641 HA(ICE)
Категорія	Плита
Кількість конфорок	3
Типи конфорок	Швидка (R), Напівшвидка (S), Допоміжна (A)
Загальна номінальна потужність	5,65 кВт
Газове живлення	Бутан, Пропан або Природний газ (адаптується)
Напруга електроживлення	220-240 В ~ 50/60 Гц
Запалювання	Вбудоване електронне в ручках
Пристрій безпеки	Термопара проти згасання
Матеріал поверхні	Нержавіюча сталь та скло
Кришка	Скляна, не опускати, коли конфорки гарячі
Чищення	Гарячою водою з нейтральним миючим засобом, без пари та абразивів
Чищення конфорок	Розбірні, мити вручну, перевіряти отвори
Обслуговування кранів	Уповноваженим техніком
Електричне підключення	Розетка із заземленням, 3 контакти
Газове підключення	Жорстка або гнучка труба з нержавіючої сталі
Адаптація до інших газів	Заміна форсунок (входять у комплект)
Регулювання мінімуму	Регулювальний гвинт на штоку крана
Стандарти	CE, відповідає європейським директивам
Використання	Побутове, непрофесійне
Гарантія	Див. післяпродажне обслуговування

Часті запитання - TQG 641 HA(ICE) HOTPOINT

Як запалити конфорку?

Натисніть до кінця на відповідну ручку, поверніть її проти годинникової стрілки до максимального положення. Якщо ваша модель оснащена вбудованим запалюванням, продовжуйте натискати, поки конфорка не запалиться. Для моделей із безпекою утримуйте ручку натиснутою 2-3 секунди після запалювання.

Що робити, якщо полум'я випадково згасло?

Поверніть ручку в положення «вимкнено» (●) і зачекайте принаймні 1 хвилину перед спробою повторного запалювання. Ніколи не намагайтеся запалити негайно.

Як відрегулювати мінімальну подачу конфорок?

Встановіть кран у мінімальне положення, зніміть ручку, потім поверніть регулювальний гвинт всередині або збоку штока крана, доки не отримаєте маленьке рівномірне полум'я. Після регулювання перевірте, чи не гасне полум'я при переході від мінімуму до максимуму.

Які каструлі використовувати?

Використовуйте каструлі з плоским дном і кришкою. Діаметр має відповідати конфорці: швидка (24-26 см), напівшвидка (16-20 см), допоміжна (10-14 см). Ручки не повинні виступати за край плити.

Як чистити поверхню з нержавіючої сталі?

Мийте гарячою водою з нейтральним миючим засобом, потім витирайте м'якою тканиною. Ніколи не використовуйте абразивні, корозійні, хлоровані засоби або абразивні губки. Негайно витирайте кислі речовини, такі як оцет або лимонний сік.

Що робити, якщо свічка запалювання не працює?

Перевірте, чи кінець свічки чистий і не засмічений. Очистіть його вологою тканиною. Використовуйте зубочистку для видалення залишків. Переконайтеся, що конфорка правильно зібрана.

Як адаптувати поверхню до іншого типу газу?

Замініть форсунки конфорок на ті, що підходять для нового газу (див. таблицю характеристик). Відкрутіть форсунки ключем на 7 мм. Зберіть конфорки та змініть паспортну табличку. Потім, якщо потрібно, відрегулюйте мінімальну подачу.

Чому конфорка не запалюється або має нерівне полум'я?

Перевірте, чи не засмічені отвори виходу газу. Переконайтеся, що деталі конфорки правильно встановлені. Уникайте протягів. Якщо проблема не зникає, зверніться до післяпродажного обслуговування.

Чи можна використовувати пароочисник?

Ні, ніколи не використовуйте пароочисники або високого тиску. Це може пошкодити прилад і анулювати гарантію.

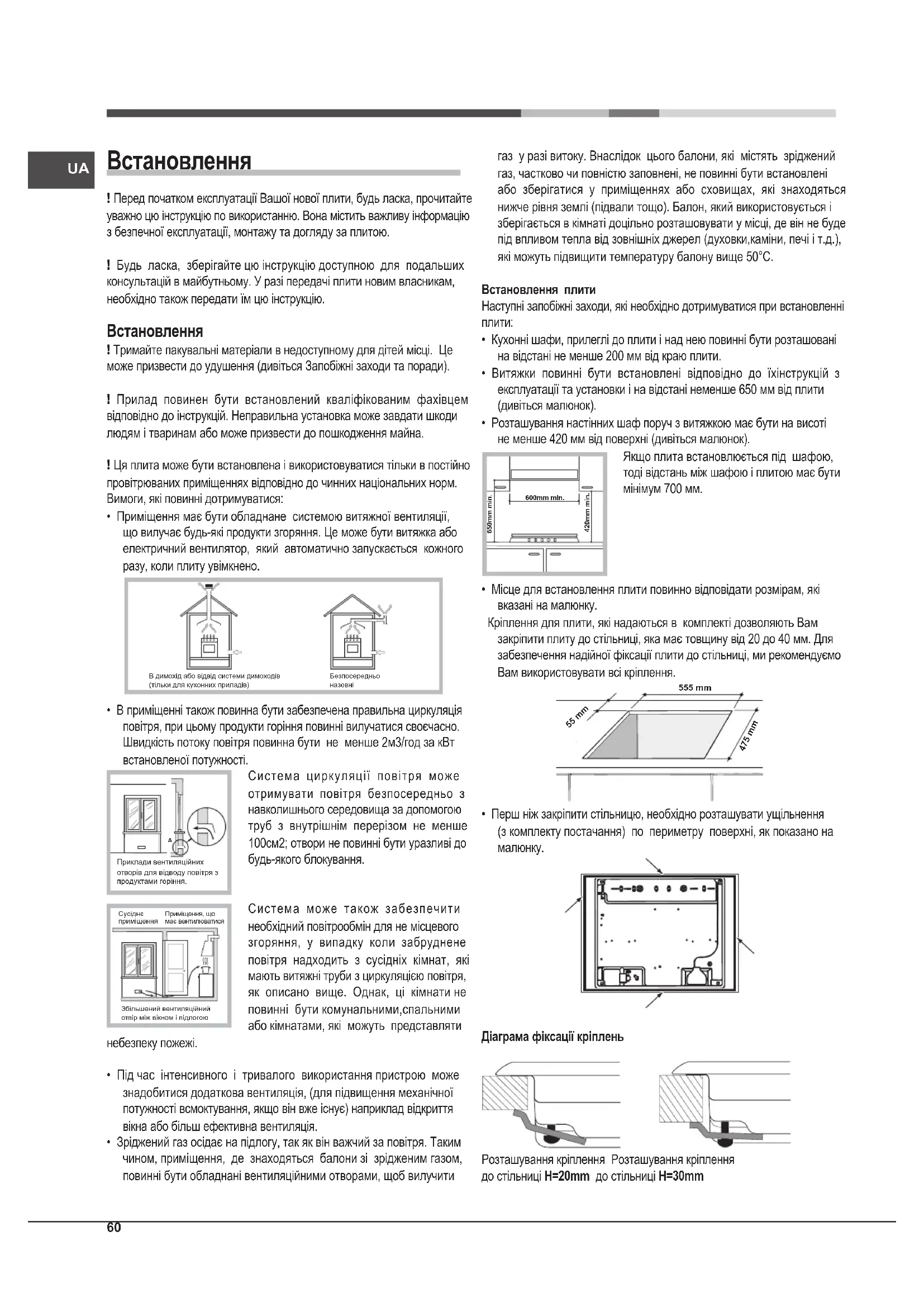

Як правильно встановити варильну поверхню?

Установка повинна виконуватися професіоналом. Дотримуйтеся мінімальних відстаней до меблів та витяжок. Приміщення має бути вентильованим. Дотримуйтесь інструкцій з газового та електричного підключення. Перевірте герметичність з'єднань мильною водою.

ПОСІБНИК КОРИСТУВАЧА TQG 641 HA(ICE) HOTPOINT

Таблиca
Еlektronici 3'ЕДання	(ДиВітся ТаБлицу)
CE	Дана пліта Відповідае Настугим Директувам Ерочького ekономічного спіВТоварисва: - 2006/95/EC Від 12/12/06 (Низьka Hanpyra) iHAcтугни Nonразы - 2004/108/EC Від 15/12/04 (ElectronomігініСу місісість) та Hастугни Nonразы - 93/68/CEC Від 22/07/93 та Hacтугни Nonразы. - 2009/142/EC Від 30/11/09 (Газ) i Hacтугни Зміні Та ДОпOBнECHЯ. - 2012/19/EC I Hacтугни 3міні Та ДОпOBнECHЯ.

Характеристики пальників і насадок

Табшия 1				3рidxений ra3				Приroduни ra3
Паловik	Дiamетр (MM)	Теллова (!OTУЖнICTь kВТ (p.c.s.*)) Homin. Bmehш.		By-pass 1/100 (MM)	Φорсунka 1/100 (MM)	Витураши* r/юд ***	Φорсунka 1/100 (MM)	Витураши* l/юд
Швдka (R)	100	3.00	0.70	39	86	218	214	116(Y)	286
Наibшва (S)	75	1.65	0.40	28	64	120	118	96(Z)	157
Домоміжна (A)	55	1.00	0.40	28	50	73	71	79(6)	95
Тиск, сцюпдастая	Hominaльник (мбар) Minimалын (мбар) Мaktionалын (мбар)					28-30 20 35	37 25 45	20 17 25

UA

• При 15°C і 1013,25 мбар сухий газ P.C.S. = 49.47 МДж/кг * Бутан P.C.S. = 49.47 МДж/кг

Конфорka	ØДIAMETРпосуду (см)
Швидka(R)	24-26
Нанишевидka(S)	16-20
Доломіжна(A)	10-14

Призначення типу конфорки дивіться схеми, наведені в параграфі "Характеристики конфорок і форсунок".

Для забезпечення максимальної стабільності посуду при приготуванні їжі переконайтеся, що він встановлений вірно, по центру горілка. - Перевірте, обруч посуду для приготування був вирівняний за однією з опорних рейок для підтримки посуду. - Поверніть посуд таким чином, щоб він не виступав за передні краї варильної поверхні.

Змінними факторами для забезпечення стабільності посуду на варильній поверхні є він сам (або порожній і посуд використаний). Очевидно, що максимальну стабільність гарантують добре вирівняні каструлі з плоским дном.

Встановленню центру горілка; їх ручки направте по одній лінії з рейками присітки.

Запобіжні заходи та поради

Прилад був розроблений і виготовлений відповідно до міжнародних стандартів безпеки. З метою вашої безпеки повинні бути ретельно прочитані наступні попередження.

Загальні вимоги до безпеки

• Дана вбудована плита відноситься до класу 3.
• Газові плити вимагають регулярного повітрообміну для підтримки ефективної роботи. При установці плити, дотримуйтесь інструкцій у пункті "ВСТАНОВЛЕННЯ" плити. Ці інструкції дійсні тільки для країн, символи яких вказані в таблиці з серійним номером.
• Цей прилад не призначений для побутового використання в домашніх умовах і не призначений для застосування на підприємствах промисловості та торгівлі. Не допускається установка приладу поза приміщенням, навіть під критим. Необхідно надавати прилад до використання і витру.
• Не торкайтеся горілки з оголеними ногами або з мокрими чи вологими руками і ногами.
• Прилад повинен використовуватися тільки повнолітніми особами, приготування їжі які відповідно до інструкцій, наведених у цьому посібнику. Будь-яке інше використання пристрою (напр. для обігрівання кімнат) є невідповідним та небезпечним. Виробник не несе відповідальності за будь-яке пошкодження, викликане невідповідним та неправильним використанням пристрою.
• Приналежність таблеток до приготування їх відповідно до інструкції всьому посібнику.
• Отвори, що використовуються для вентиляції і відведення тепла, ніколи не повинні бути закриті. Завжди переконуйтесь у тому, що руки перебувають у "I" положенні, коли плита використовується.
• Перед використанням витягніть вилку з розетки, але не тягніть за кабель. Ніколи не проводьте очистку або технічне обслуговування, поки ви не витягнули вилку з розетки.
• У випадку несправності, не за яких обставин не намагайтеся ремонтувати прилад самостійно. Ремонт, здійснений неосвіченими особами, може призвести до травм або більшої несправності приладу. Контакти сервісного центру (див. гарантію). Не закривайте скляну кришку (якщо є в наявності), коли газові пальники або електричні плити все це гарячі.
• Особи з обмеженими фізичними і розумовими здібностями (включаючи дітей) та неосвічені особи, які не знають правил користування плитою, не повинні користуватися. Ці особи повинні, принаймні, бути під контролем тих, хто бере на себе відповідальність за їх безпеку або отримали попередні інструкції, що стосуються оботи цієї плити. Не дозволяйте дітям гратися з плитою. Передбачайте увімкнення приладу за допомогою зовнішнього таймера або окремої системи дистанційного керування.

Утилізація

• При утилізації кухонних матеріалів: дотримуйтесь місцевих нормативів, що для повторного використання. Європейська директива 2012/19/EU щодо утилізації електричного та електронного обладнання (WEEE) вимагає, щоб старі електропобутові прилади викидали разом із звичайним міським сміттям. Старі прилади мають бути зібрані окремо для оптимізації утилізації та переробки матеріалів і зменшення впливу на здоров'я людей та довкілля. Символ закресленого "сміттєвого контейнера"

На приладі нагадує вам про ваші зобов'язання, щоб його окремої утилізації. Зверніться до місцевих органів або продавця для отримання інформації про правильну утилізацію свого старого приладу.

Охорона і більше виконання до повкілля

• Готуйте їжу в закритих каструлях так, сковорідках з кришками, що добре прилягають. Використовуйте менше води. Готування без кришки значно збільшує споживання енергії. Використовуйте каструлі і сковорідки з рівним плоским дном.
• Якщо ви готуєте страву, що потребує багато часу, варто використовувати скороварку, яка готує в рази швидше і зберігає третину енергії.

Обслуговування та догляд

Відключення електроживлення

Відключіть вилку від мережі електроживлення перед проведенням будь-яких робіт з нею.

Увімкнення панелі керування

Усі емальовані і скляні частини слід очищати теплим водним розчином нейтрального миючого засобу. На поверхнях із нержавіючої сталі можуть залишатися плями від води з високим вмістом кальцію або агресивних розчинників. Унаслідок тривалого контакту з ними. Будь-які бризки страв (вода, соус, кава тощо) необхідно видаляти, перш ніж вони засохнуть. Протріть теплою водою з нейтральним засобом для чищення, а потім витріть насухо м'якою тканиною або ганчіркою. Видаліть забруднення, що залишилися, спеціальними засобами для чищення поверхонь із нержавіючої сталі. Деталі з нержавіючої сталі слід мити лише м'якою ганчіркою або губкою. Не користуйтеся абразивними миючими засобами, засобами для чищення основи, порошками або металевими мочалками. Не застосовуйте приладдя для чищення. Не користуйтеся лужними миючими засобами. Не залишайте на варільній поверхні речовини, що містять кислоту або основу, такі як оцет, приправа, сіль, цукор або лимонний сік.

Чищення деталей варільної панелі

• Емальовані і скляні частини слід мити лише м'якою ганчіркою або губкою. Для чищення решіток, кришок пальників і пальників можна знімати. Мийте їх вручну теплою водою з неабразивним миючим засобом, видаліть залишки їжі та перевіряючи, чи не забиті отвори пальників. Сполосніть і витріть насухо.
• Належним чином встановіть пальники і кришки пальників на місце. Встановлюючи решітки на місце, дбайте про те, щоб вони були розташовані правильно, знаходячись на пальниках. Моделі з механізмом блокування пальників та газових пристроїв потребують регулярного чищення кінцевих елементів, щоб забезпечити правильну роботу. Регулярно перевіряйте ці деталі і при необхідності чистіть їх вологою ганчіркою. Пригорілі рештки страв необхідно видаляти зубною щіткою або голкою.
