Tipo de producto	Placa de cocción a gas encastrable
Marca	Hotpoint
Modelo	TQG 641 HA(ICE)
Categoría	Cocina
Número de quemadores	3
Tipos de quemadores	Rápido (R), Semi rápido (S), Auxiliar (A)
Potencia total nominal	5,65 kW
Alimentación de gas	Butano, Propano o Gas Natural (adaptable)
Tensión de alimentación eléctrica	220-240 V ~ 50/60 Hz
Encendido	Electrónico integrado en las manetas
Dispositivo de seguridad	Termopar antiextinción
Material de la superficie	Acero inoxidable y vidrio
Cubierta	De vidrio, no bajar cuando los quemadores estén calientes
Limpieza	Con agua caliente y detergente neutro, sin vapor ni abrasivos
Limpieza de los quemadores	Desmontables, lavar a mano, verificar los orificios
Mantenimiento de los grifos	Por técnico autorizado
Conexión eléctrica	Toma con tierra, 3 polos
Conexión de gas	Tubería rígida o flexible de acero inoxidable
Adaptación a otros gases	Cambio de los inyectores (suministrados)
Ajuste del mínimo	Tornillo de ajuste en el vástago del grifo
Normas	CE, conforme a las directivas europeas
Uso	Doméstico no profesional
Garantía	Ver servicio postventa

Preguntas frecuentes - TQG 641 HA(ICE) HOTPOINT

¿Cómo encender un quemador?

Presione completamente la maneta correspondiente, gírela en sentido contrario a las agujas del reloj hasta la posición máxima. Si su modelo tiene encendido integrado, continúe presionando hasta que el quemador se encienda. Para modelos con seguridad, mantenga la maneta presionada 2 a 3 segundos después del encendido.

¿Qué hacer si la llama se apaga accidentalmente?

Gire la maneta a la posición «apagado» (●) y espere al menos 1 minuto antes de intentar volver a encender. Nunca intente encender inmediatamente.

¿Cómo ajustar el caudal mínimo de los quemadores?

Coloque el grifo en la posición mínima, retire la maneta, luego gire el tornillo de ajuste situado en el interior o en el lateral del vástago del grifo hasta obtener una llama pequeña y regular. Después del ajuste, verifique que la llama no se apague al pasar de mín a máx.

¿Qué tipos de cacerolas usar?

Use cacerolas de fondo plano con tapa. El diámetro debe corresponder al quemador: rápido (24-26 cm), semi rápido (16-20 cm), auxiliar (10-14 cm). Los mangos no deben sobresalir del borde de la cocina.

¿Cómo limpiar la superficie de acero inoxidable?

Limpie con agua caliente y detergente neutro, luego seque con un paño suave. No use nunca productos abrasivos, corrosivos, clorados ni estropajos. Seque inmediatamente las sustancias ácidas como vinagre o jugo de limón.

¿Qué hacer si la bujía de encendido no funciona?

Verifique que el extremo de la bujía esté limpio y no obstruido. Límpielo con un paño húmedo. Use un palillo para eliminar residuos. Asegúrese de que el quemador esté correctamente montado.

¿Cómo adaptar la placa a otro tipo de gas?

Reemplace los inyectores de los quemadores por los adecuados al nuevo gas (ver tabla de características). Desatornille los inyectores con una llave de 7 mm. Vuelva a montar los quemadores y cambie la etiqueta identificativa. Luego, ajuste el caudal mínimo si es necesario.

¿Por qué un quemador no se enciende o tiene una llama irregular?

Verifique si los orificios de salida de gas están obstruidos. Asegúrese de que las piezas del quemador estén correctamente montadas. Evite corrientes de aire. Si el problema persiste, contacte al servicio postventa.

¿Puedo usar un limpiador a vapor?

No, nunca use limpiadores a vapor o alta presión. Esto podría dañar el aparato y anular la garantía.

¿Cómo instalar correctamente la placa de cocción?

La instalación debe ser realizada por un profesional. Respete las distancias mínimas respecto a muebles y campanas. La habitación debe estar ventilada. Siga las instrucciones de conexión de gas y eléctrica. Verifique la estanqueidad de las conexiones con agua jabonosa.

MANUAL DE USUARIO TQG 641 HA(ICE) HOTPOINT

Manual de instrucciones ENCIMERA

Sumario

Manual de instrucciones, 1

Advertencias, 4

Asistencia, 8

Descripción del aparato, 10

Instalación, 32

Puesta en funcionamiento y uso, 36

Precauciones y consejos, 36

Mantenimiento y cuidados, 37

Anomalías y soluciones, 37

GB

English

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no están continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

ATENCIÓN: Dejar un quemador con grasas o aceites sin vigilancia puede ser peligroso y provocar un incendio. NUNCA intente apagar una llama/incendio con agua; se debe apagar el aparato y cubrir la llama, por ejemplo, con una tapa o con una manta ignífuga.

ATENCIÓN: Riesgo de incendio: no coloque objetos sobre las superficies de cocción.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Elimine eventuales líquidos presentes sobre la tapa antes de abrirla. No cierre la tapa de vidrio (si existe) cuando los quemadores o la placa eléctrica estén calientes.

El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

ATENCIÓN: el uso de protecciones inapropiadas de la placa de cocción puede provocar accidentes.

ATENCIÓN: Si se dañara la superficie de vidrio: -apague inmediatamente todos los quemadores y eventuales elementos calentadores eléctricos y desconecte el aparato de la red eléctrica. -no toque la superficie del aparato.

Advertencias

• el tipo de anomalía
• el modelo de la máquina (Mod.)
• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

La siguiente información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERÍAS NUNCA MÁS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

PT

Asistencia

Comunique:

Descripción del aparato

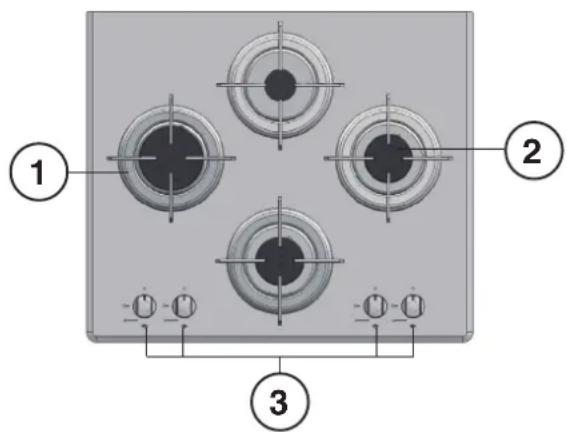

Vista en conjunto

1. Parrillas de apoyo para RECIPIENTES DE COCCION
2. QUEMADORES A GAS
3. Mandos de los QUEMADORES A GAS
4. Bujia de encendido de los QUEMADORES A GAS
5. DISPOSITIVO DE SEGURIDAD
6. QUEMADORES A GAS: son de distintas dimensiones y potencias. Elija siempre el más adecuado para el diámetro del recipiente que va a utilizar.
7. Mandos de los QUEMADORES A GAS para la regulación de la llama.
8. Bujía de encendido de los QUEMADORES A GAS: permite el encendido automático del quemador.
9. DISPOSITIVO DE SEGURIDAD: si se apaga accidentalmente la llama, interrumpe el suministro de gas.

¡Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

¡Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

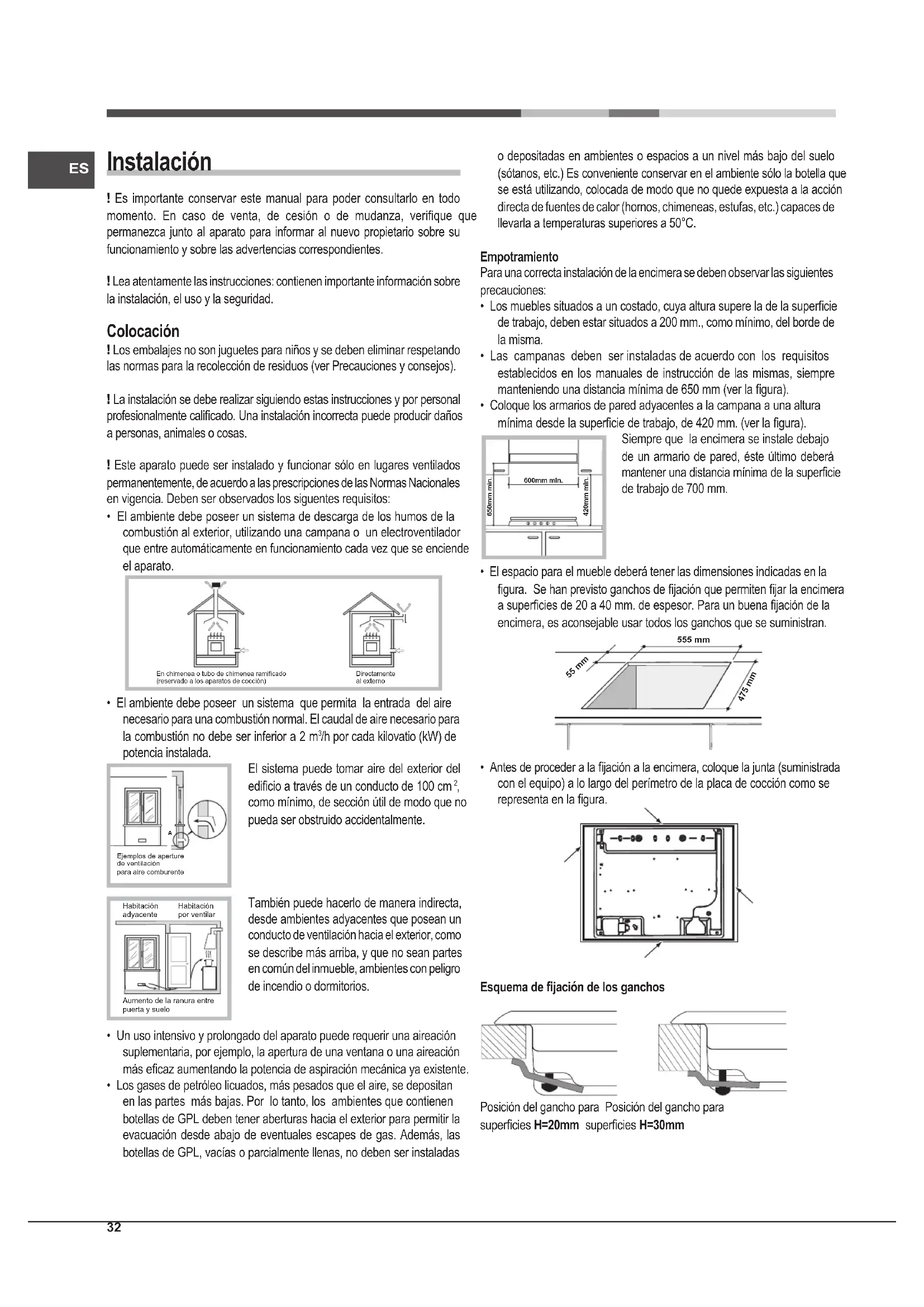

Colocación

¡Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos).

¡La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

¡Este aparato puede ser instalado y funcionar solo en lugares ventilados permanentemente, de acuerdo con las prescripciones de las Normas Nacionales en vigencia. Deben ser observados los siguientes requisitos: - El ambiente debe poseer un sistema de descarga de los humos de la combustión al exterior, utilizando una campana o un electroventilador que entre automáticamente en funcionamiento cada vez que se enciende el aparato.

• El ambiente debe poseer un sistema que permita la entrada del aire necesario para una combustión normal. El caudal de aire necesario para la combustión no debe ser inferior a 2m³ /h por cada kilovatio (kW) de potencia instalada.

El sistema puede tomar aire del exterior del edificio a través de un conducto de 100cm² como mínimo, de sección útil de modo que no pueda ser obstruido accidentalmente.

También puede hacerlo de manera indirecta, desde materiales adyacentes que posean un conducto de ventilación hacia el exterior, como se describe más arriba, y que no sean partes en común del inmueble, ambiente con peligro de incendio o dormitorios.

• Un uso intensivo y prolongado del aparato puede requerir una aireación suplementaria, por ejemplo, la apertura de una ventana o una aireación más eficaz aumentando la potencia de aspiración mecánica ya existente.
• Los gases de petróleo licuados, más pesados que el aire, se depositan en las partes más bajas. Por lo tanto, los ambientes que contienen botellas de GPL deben tener aberturas hacia el exterior para permitir la evacuación desde abajo de eventuales escapes de gas. Además, las botellas de GPL, vacías o parcialmente llenas, no deben ser instaladas

o depositadas en ambientes o espacios a un nivel más bajo del suelo (sótanos, etc.) Es conveniente conservar en el ambiente solo la botella que se está utilizando, colocada de modo que no quede expuesta a la acción directa de fuentes de calor (hornos, chimeneas, estufas, etc.) capaces de elevarla a temperaturas superiores a 50°C

Empotramiento

Para una correcta instalación de la encimera se deben observar las siguientes precauciones:

• Los muebles situados a un costado, cuya altura supere la de la superficie de trabajo, deben estar situados a 200 mm., como mínimo, del borde de la misma.
• Las campanas deben ser instaladas de acuerdo con los requisitos establecidos en los manuales de instrucción de las mismas, siempre manteniendo una distancia mínima de 650 mm (ver la figura).
• Coloque los armarios de pared adyacentes a la campana a una altura mínima desde la superficie de trabajo, de 420mm (ver la figura).

Siempre que la encimera se instale debajo de un armario de pared, este debe mantener una distancia mínima de la superficie de trabajo de 700 mm.

• El espacio para el mueble debe tener las dimensiones indicadas en la figura. Se han previsto ganchos de fijación que permiten ajustar la encimera a superficies de 20 a 40 mm de espesor. Para una buena fijación de la encimera, es aconsejable usar todos los ganchos que se suministran.

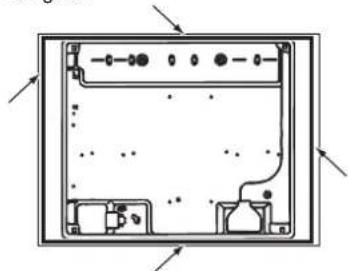

• Antes de proceder a la fijación a la encimera, coloque la junta (suministrada con el equipo) a lo largo del perímetro de la placa de cocción como se representa en la figura.

Esquema de fijación de los ganchos.

Posición del gancho para superficies H=20mm. Posición del gancho para superficies H=30mm.

Adelante.

Posición del gancho para superficies H=40mm. Atrás.

¡Use los ganchos contenidos en el "paquete de accesorios"!

• Cuando la encimera no se instale sobre un horno empotrado, es necesario introducir un panel de madera como aislamiento. El panel debe colocarse a una distancia mínima de 20 mm de la pared inferior de la encimera.

Aireación.

Para garantizar una buena aireación es requisito imitar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listones de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm como mínimo (ver las figuras).

¡Es posible instalar la encimera solo sobre hornos empotrados dotados de ventilación!

Conexión eléctrica.

Las encimeras que poseen cable de alimentación tripolar se fabrican para funcionar con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (ubicada en la parte inferior de la encimera). El conductor de puesta a tierra del cable se distingue por los colores amarillo-verde. Cuando se realiza la instalación sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para facilitar la eventual extracción del horno.

Conexión del cable de alimentación eléctrica a la red.

Instale en el cable un enchufe normalizado para la energía indicada en la placa de características.

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm, dimensionado para esta energía y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50 °C la temperatura ambiente.

¡El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad!

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia de la máquina indicada en la placa de características;
• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

¡Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles!

¡El cable no debe sufrir pliegues ni compresiones! ¡El cable debe ser revisado periódicamente y sustituido solo por técnicos autorizados (ver Asistencia)! ¡La Empresa declina toda responsabilidad cuando estas normas no sean respetadas!

Conexión de gas

La conexión del aparato a la tubería o a la botella de gas se debe efectuar de acuerdo a lo prescrito por las Normas Nacionales vigentes, sólo después de haber verificado que el aparato esté regulado para el tipo de gas con el cual será alimentado. Si no es así, realice las operaciones indicadas en el párrafo "Adaptación a los distintos tipos de gas".

En el caso de alimentación con gas líquido, desde botella, utilice reguladores de presión conformes con las Normas Nacionales vigentes.

Para un funcionamiento correcto, un uso adecuado de la energía y una mayor duración del aparato, verifique que la presión de alimentación cumpla con los valores indicados en la tabla 1 "Características de los quemadores e inyectores".

¡Atención! Antes de efectuar la conexión, retire el tapón para el transporte del orificio de empalme del tubo del gas de la encimera.

Conexión con tubo rígido (cobre o acero)

¡La conexión a la red de gas se debe efectuar de modo que no provoque esfuerzos de ningún tipo al aparato.

En el tubo de alimentación del aparato se encuentra una unión en "L" orientable, cuya estanqueidad está asegurada por una junta. Si resultara necesario girar la unión, sustituya siempre la junta estanca (suministrada con el aparato).

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico.

Conexión con tubo flexible de acero inoxidable de pared continua con uniones roscadas

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico. La colocación de dichos tubos se debe efectuar de modo tal que su longitud, en condiciones de máxima extensión, no sea mayor que 2000 mm. Una vez realizada la conexión, verifique que el tubo metálico flexible no permanece en contacto con partes móviles o no quede aplastado.

¡Utilice exclusivamente tubos y juntas estancas conformes a las Normas Nacionales en vigencia.

Control de la estanqueidad

¡Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones realizando una solución jabonosa pero nunca una llama.

Adaptación a los distintos tipos de gas

Para adaptar la encimera a un tipo de gas diferente de aquel para el que fue fabricada (indicado en la etiqueta fijada en la parte inferior de la encimera o en el embalaje), es necesario sustituir los inyectores de los quemadores efectuando las siguientes operaciones:

1. Quite las parrillas de la encimera y extraiga los quemadores.
2. Desenrosque los inyectores utilizando una llave tubular de 7 mm y sustitúyalos por los que se adapten al nuevo tipo de gas (ver tabla 1 "Características de los quemadores e inyectores").
3. Vuelva a colocar las piezas realizando las operaciones en sentido contrario.
4. Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica.
5. Regulación de aire principal de los quemadores

Los quemadores no necesitan de una regulación de aire principal.

• Regulación de los mínimos
• Lleve la llave hasta la posición de mínimo;
• Quite el mando y acceda al tornillo de regulación situado en el interior o al costado de la varilla de la llave hasta lograr una pequeña llama regular.
• Verifique que girando rápidamente el mando desde la posición de máximo hasta la de mínimo, no se apaguen los quemadores.
• En los aparatos provistos del dispositivo de seguridad (termopar), si dicho dispositivo no funciona con los quemadores al mínimo, ajuste la calidad de los mínimos utilizando el tornillo de regulación.

1. Una vez efectuada la regulación, vuelva a colocar los precintos ubicados en los by-pass con lacre o un material equivalente. ¡En el caso de gas líquido, el tornillo de regulación debe enroscarse a fondo! ¡Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica! ¡Cuando la presión del gas normal sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un regulador de presión conforme con las Normas Nacionales en vigencia.

PLACA DE CHARACTERISTICAS
Conexiones electricas	ver planta de caracteristicas
CE	Este aparato es conforme con las siguientes Normas Comunitarias: - 2006/95/CE del 12/12/06 (Baja Tensión) y posteriores modificaciones - 2004/108/CE del 15/12/04 (Compatible Electromagnética) y posteriores modificaciones - 93/68/CEE del 22/07/93 y posteriores modificaciones. - 2009/142/CE del 30/11/09 (Gas) y posteriores modificaciones - 2012/19/UE y posteriores modificaciones successives.
ECODISEÑO	Reglamento (UE) n° 66/2014, por el que se aplica la Directiva 2009/125/CE. Reglamento EN 30-2-1

**Características de los quemadores e inyectores**

Tabla 1				Gas Liquido				Gas Natural
Quemador	Diametro (mm)	Potencia tírmica kW (p.c.s.*) Nomin.	Riduc.	By-pass 1/100 (mm)	Pico 1/100 (mm)	Capacidad* g/h ***	**	Pico 1/100 (mm)	Capacidad* l/h
Ràpido (R)	100	3.00	0.70	39	86	218	214	116(Y)	286
Semi Ràpido (S)	75	1.65	0.40	28	64	120	118	96(Z)	157
Auxiliar (A)	55	1.00	0.40	28	50	73	71	79(6)	95
Presiones de suministro	Nominal (mbar)					28-30	37	20
	Minimo (mbar)					20	25	17
	Màximo (mbar)					35	45	25

• A 15°C y 1013,25 mbar-gas seco Propano P.C.S. = 50.37 MJ/Kg * Butano P.C.S. = 49,47 MJ/Kg Natural P.C.S. = 37.78 MJ/m

TQG 642 HA (BK)

TQG 641 HA (ICE)

DD 642 HA (CH)

Puesta en funcionamiento y uso

¡En cada mando está indicada la posición del quemador a gas correspondiente.

Quemadores a gas

El quemador elegido se puede regular con el mando correspondiente de la siguiente manera:

• Apagado

Máximo

Mínimo

Para encender uno de los quemadores, acerque al mismo una llama o un encendedor, pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia.

En los modelos que poseen dispositivo de seguridad es necesario mantener presionado el mando durante 2-3 segundos aproximadamente hasta que se caliente el dispositivo que mantiene automáticamente encendida la llama. Algunos modelos están dotados de encendido integrado dentro del mando. Para encender el quemador elegido es suficiente primero pulsar a fondo el mando correspondiente, luego girarlo en sentido antihorario hasta la posición de máxima potencia, manteniéndolo pulsado hasta que se produzca el encendido.

¡Si se apagara accidentalmente la llama del quemador, cierre el mando y vuelva a intentar encenderlo después de 1 minuto, como mínimo.

Para apagar el quemador es necesario girar el mando en sentido horario hasta el apagado (correspondiente al símbolo “●”).

Consejos prácticos para el uso de los quemadores

Si desea obtener el máximo rendimiento, es útil recordar lo siguiente:

• Utilice recipientes adecuados para cada quemador (ver la tabla) con el fin de evitar que las llamas sobresalgan por el fondo de los recipientes.
• Utilice siempre recipientes con el fondo plano y con tapa.
• Cuando se produce la ebullición, gire el mando hasta la posición de mínimo.

Quemador	Ø Diámetro Recipientes(cm)
Rápido (R)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14

Para identificar el tipo de quemador, ver los diseños presentes en el párrafo "Características de los quemadores y boquillas".

• Para obtener la máxima estabilidad, asegúrese de que los soportes para los recipientes de cocción estén colocados correctamente y de que cada recipiente se encuentre en posición central sobre el quemador.
• Asegúrese de que los mangos de los recipientes de cocción estén alineados con una de las barras de apoyo del soporte de los recipientes.
• Coloque los mangos de los recipientes de cocción de manera tal que no sobresalgan hacia el lado delantero de la encimera.

El aspecto más variable en cuanto a estabilidad de las cacerolas a baja es la cacerola en sí (o su colocación durante el uso). Unas cacerolas bien equilibradas, con fondo plano, centradas sobre el quemador, con el mango alineado con una barra de la parrilla, ofrecen obviamente la

máxima estabilidad.

Precauciones y consejos

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad.

Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato se refiere a un aparato empotrable de clase 3.
• Para su correcto funcionamiento, los aparatos a gas necesitan un regular cambio de aire. Verifique que en su instalación se respeten los requisitos contenidos en el párrafo correspondiente a la "Colocación".
• Las instrucciones son válidas solo para los países de destino, cuyos símbolos figuran en el manual y en la placa de características.
• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso si está expuesto a la lluvia y a las tormentas.
• No toque el aparato descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, solo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Controle siempre que los mandos estén en la posición "●"/"○" cuando no se utilice el aparato.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• No cierre la tapa de vidrio (si existe) cuando los quemadores o la placa eléctrica estén calientes.
• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.
• Evite que los niños jueguen con el aparato.
• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2012/19/UE de Residuos de Aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

Ahorrar y respetar el medioambiente

• Cocine los alimentos en ollas o sartenes cerrados con tapas que ajusten bien y usen la menor cantidad de agua posible. Cocinar sin la tapa aumenta enormemente el consumo de energía.
• Utilice ollas y sartenes completamente planos.
• Si usted está cocinando algo que toma mucho tiempo, vale la pena usar una olla a presión, que es dos veces más rápida y ahorra un tercio de la energía.

Mantenimiento y cuidados

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpieza de la superficie de la placa

• Todas las partes esmaltadas y vitrificadas deben limpiarse con agua tibia y una solución de jabón neutro. Las superficies de acero inoxidable pueden mancharse debido a la cal del agua o al uso de detergentes abrasivos que se dejan en contacto durante mucho tiempo. Limpie los restos de alimentos (agua, salsas, café, etc.) antes de que se sequen.
• Limpie la placa con agua tibia y detergente neutro y séquela a fondo con un paño suave o una gamuza. Limpie los restos de alimentos quemados con productos específicos para superficies de acero inoxidable.
• Para las superficies de acero inoxidable utilice solo un paño suave o una esponja.
• No utilice productos abrasivos o corrosivos, limpiadores con cloro ni estropajos metálicos.
• No utilice aparatos de limpieza con vapor.
• No emplee productos inflamables.
• No deje sustancias ácidas o alcalinas, como vinagre, mostaza, sal, azúcar o zumo de limón sobre la placa.

Limpieza de las piezas de la placa

• Limpie las partes esmaltadas y vitrificadas con un paño suave o una esponja.
• Para limpiarlas, es necesario quitar las parrillas, las tapas y los quemadores.
• Limpie estos accesorios a mano con agua tibia y detergente no abrasivo, quite con cuidado los residuos de alimentos y compruebe que las aberturas de los quemadores no están obstruidas.
• Enjuague y seque con cuidado.
• Vuelva a colocar los quemadores y las tapas en su sitio.
• Al colocar las parrillas, asegúrese de que el área de las parrillas sobre la que se apoyan las ollas está alineada con el quemador.
• Los modelos equipados con dispositivo de encendido eléctrico y dispositivos de seguridad requieren una limpieza exhaustiva del extremo de la bujía para asegurar un funcionamiento correcto. Compruebe estos elementos con frecuencia y, si fuera necesario, límpielos con un paño húmedo. Los restos de alimentos quemados deben eliminarse con un palillo o una aguja.

¡Para evitar daños al dispositivo de encendido eléctrico, no lo utilice si los quemadores están fuera de su alojamiento!

Mantenimiento de las llaves de gas

Con el tiempo puede suceder que una llave se bloquee o presente dificultad para girar, en esos casos será necesario proceder a la sustitución de dicha llave.

Esta operación la debe efectuar un técnico autorizado por el fabricante.

Anomalías y soluciones

Puede suceder que la encimera no funcione o no funcione bien. Antes de llamar al servicio de asistencia técnica, veamos qué se puede hacer. Antes que nada verifique que no haya interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que las llaves de gas, aguas arriba del aparato, estén abiertas.

El quemador no se enciende o la llama no es uniforme.

Controle si:

• Los orificios de salida de gas del quemador están obstruidos.
• Se han colocado correctamente todas las partes móviles que componen el quemador.
• Hay corriente de aire en las cercanías de la encimera.

La llama no permanece encendida en los modelos con seguridad.

Controle si:

• No ha presionado a fondo el mando.
• No ha mantenido presionado a fondo el mando por un tiempo suficiente como para activar el dispositivo de seguridad.
• Están obstruidos los orificios de salida del gas a la altura del dispositivo de seguridad.

El quemador en posición de mínimo no permanece encendido.

Controle si:

• Están obstruidos los orificios de salida del gas.
• Hay corriente de aire en las cercanías de la encimera.
• La regulación del mínimo es correcta.

Los recipientes no permanecen estables.

Controle si:

• El fondo del recipiente es perfectamente plano.
• El recipiente está centrado en el quemador o en la placa eléctrica. Las parrillas fueron invertidas.

ATENCIÓN

Para la instalación de la placa, consultar el manual.

Evitar golpes accidentales con ollas, rejillas u otros utensilios de cocina.

No dejar parrillas para bistecs vacías sobre la hornalla encendida durante más de 5 horas.

Instalación

Si la placa de cocción se instala debajo de un estante, este debe estar a una distancia mínima de 700 mm del plano de trabajo.
