Tipo de produto	Fogão a gás embutível
Marca	Hotpoint
Modelo	TQG 641 HA(ICE)
Categoria	Fogão
Número de queimadores	3
Tipos de queimadores	Rápido (R), Semi-rápido (S), Auxiliar (A)
Potência total nominal	5,65 kW
Alimentação de gás	Butano, Propano ou Gás Natural (adaptável)
Tensão de alimentação elétrica	220-240 V ~ 50/60 Hz
Acendimento	Eletrônico integrado nos botões
Dispositivo de segurança	Termopar antiapagamento
Material da superfície	Aço inoxidável e vidro
Tampa	Em vidro, não abaixar quando os queimadores estiverem quentes
Limpeza	Com água quente e detergente neutro, sem vapor ou abrasivos
Limpeza dos queimadores	Desmontáveis, lavar à mão, verificar os orifícios
Manutenção dos registros	Por técnico autorizado
Conexão elétrica	Tomada com terra, 3 pólos
Conexão de gás	Tubo rígido ou flexível de aço inox
Adaptação a outros gases	Troca dos injetores (fornecidos)
Ajuste do mínimo	Parafuso de ajuste na haste do registro
Normas	CE, em conformidade com as diretivas europeias
Uso	Doméstico não profissional
Garantia	Consulte o serviço de assistência técnica

Perguntas frequentes - TQG 641 HA(ICE) HOTPOINT

Como acender um queimador?

Pressione totalmente o botão correspondente, gire-o no sentido anti-horário até a posição máxima. Se o seu modelo tiver acendimento integrado, continue pressionando até o queimador acender. Para modelos com segurança, mantenha o botão pressionado por 2 a 3 segundos após o acendimento.

O que fazer se a chama apagar acidentalmente?

Gire o botão para a posição 'desligado' (●) e aguarde pelo menos 1 minuto antes de tentar religar. Nunca tente acender imediatamente.

Como ajustar o fluxo mínimo dos queimadores?

Coloque o registro na posição mínima, remova o botão e gire o parafuso de ajuste localizado no interior ou na lateral da haste do registro até obter uma chama pequena e regular. Após o ajuste, verifique se a chama não se apaga ao passar de min para máx.

Quais tipos de panelas usar?

Use panelas de fundo chato com tampa. O diâmetro deve corresponder ao queimador: rápido (24-26 cm), semi-rápido (16-20 cm), auxiliar (10-14 cm). Os cabos não devem ultrapassar a borda do fogão.

Como limpar a superfície de inox?

Limpe com água quente e detergente neutro, depois seque com pano macio. Nunca use produtos abrasivos, corrosivos, clorados ou esponjas de aço. Limpe imediatamente substâncias ácidas como vinagre ou suco de limão.

O que fazer se a vela de ignição não funcionar?

Verifique se a ponta da vela está limpa e desobstruída. Limpe com um pano úmido. Use um palito para remover resíduos. Certifique-se de que o queimador está montado corretamente.

Como adaptar o fogão a outro tipo de gás?

Substitua os injetores dos queimadores pelos adequados ao novo gás (consulte a tabela de características). Desaperte os injetores com uma chave de 7 mm. Remonte os queimadores e troque a etiqueta indicativa. Em seguida, ajuste o fluxo mínimo se necessário.

Por que um queimador não acende ou tem chama irregular?

Verifique se os orifícios de saída do gás não estão entupidos. Certifique-se de que as peças do queimador estão montadas corretamente. Evite correntes de ar. Se o problema persistir, entre em contato com o serviço de assistência técnica.

Posso usar um limpador a vapor?

Não, nunca use limpadores a vapor ou de alta pressão. Isso pode danificar o aparelho e anular a garantia.

Como instalar corretamente o fogão?

A instalação deve ser feita por um profissional. Respeite as distâncias mínimas em relação a móveis e coifas. O ambiente deve ser ventilado. Siga as instruções de conexão de gás e elétrica. Verifique a vedação das conexões com água e sabão.

MANUAL DE UTILIZADOR TQG 641 HA(ICE) HOTPOINT

Instruções para a utilização PLANO

Indices

Instruções para a'utilisation;1

Adverténcias,5

Assistência,9

Descrição do aparecido, 11

Instalacao,39

Inicio eutilização,43

Precauções e conselhos,43

Manutenção e custados,44

Anomalias e soluções,44

BE

Deutsch

Bedienungsanleitung

Kochmulde

Inhaltsverzeichnis

ATENÇÃO: Este aparecido e as suas partes acessíveis aquecem muito durante a utilização. É preciso ter atençao e evaporar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não estejam a ser viigidas. O presente aparecido pode ser realizado por crianças com mais de 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou com pouca experiência e conhecelimentos, caso sejam inadequamente viigidas ou caso tenham recebido instruções em relacion ao uso do aparecido de forma segura e tenham conheçimento dos perigos associados. As crianças não devem brincar com o aparecido. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilência.

ATENÇA: Deixar um fogão com gordura e oleo sem vigilência pode ser perigos o provocar um incério. NUNCA tente apagar as chamas com água. É necessário desligar o aparecido e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇA: Risco de incência: não deixe objectos sobre as superficies de cozedura.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

Elimine os liquidos presentes na tampa antes de abri-la. Não feche a tampa de vidro (se presente) se os queimadores ou a chapa elétrica não estiverem quentes.

O aparecido não é destinado a ser colocado em precisióno por meio de um temporizador externo ou por umsystema de commando à distência separado.

ATENÇA: O uso de proteções do plano inadequadas pode causar incidentes.

ATENÇão: Em caso de danos do plano em vidro.
- Desligue imeditamente todos os queimadores e eventuais elementos de aquecimento electricos e deslgue o aparecido da rede electrica.
- Não toque na superficie do aparecido.

BE

Hinweise

• o tipo de avaria
• o modelos da boaquina (Mod.)
• o numero de série (S/N)

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho e/ou na embalagem.

BE

Kundendienst

Descrição do aparecido

Vista deconjunto

1. Grades de所提供 para RECIPIENTES DE COZEDURA
2. QUEIMADORES A GÁS
3. Selectores de commando dos QUEIMADORES A GÁS
4. Vela para acender os QUEIMADORES A GAS

5. DISPOSITIVO DE SEGURANÇA

6. Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipient e serutilrado.

7. Selectores de commando dos QUEIMADOS ES A GÁS para a regulação da chama.
8. Vela para acender os QUEIMADORES A GÁS permite o acendimento automatico do queimador escolhido.
9. DISPOSITIVO DE SEGURANÇA no caso em que a chama se apague acidentalmente, interrompe a saía do gás.

BE

! É importante guardar este folheto para poder consulha-lo a qualquer momento. No caso de vend,cesso ou mudanca,assegure-se que o mesmo permanece com o aparecido para informar o novo proprietario sobre o funciona o sobre as respectivas advertencias.
! Leia com atenção as instruções: há informations importantes sobre a instalação, a utilização e a segurarça.

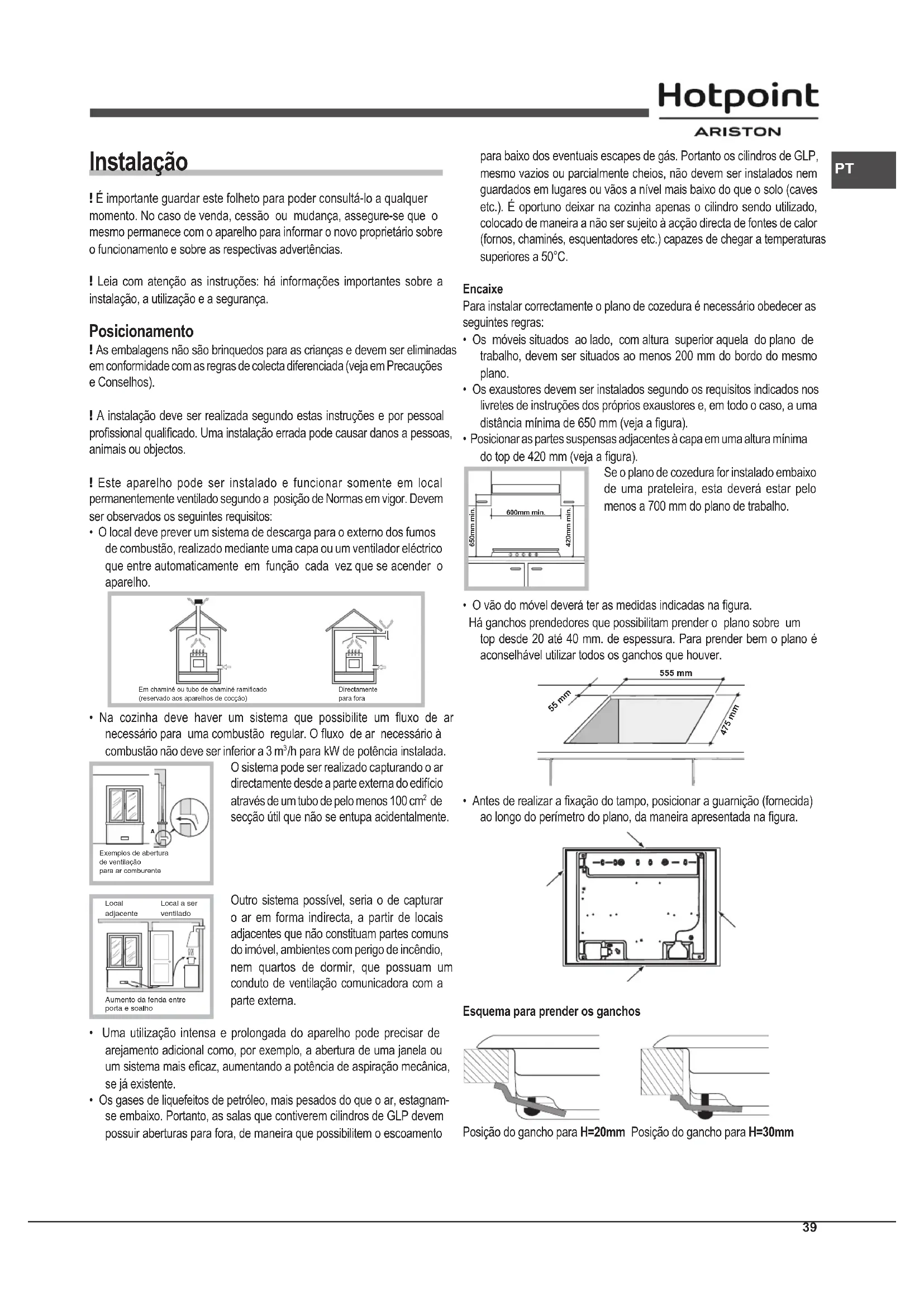

Posicionamento

! As embalagens não são brinquados para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselho).

! A instalação deve ser realizada quando estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objects.
! Este aparecido pode ser instalado e funciona somente em local permanentemente ventilado segundo a posão de Normas em vigor. Devem ser observados os següentes requisitos:

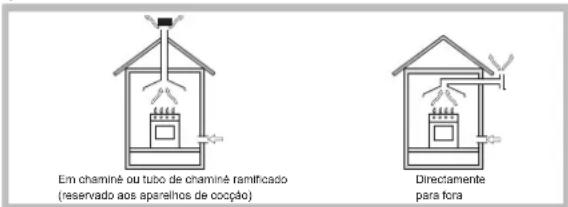

- O local deve prever umsystemadeescarga para o externodos fumos de combustao,realizado mediantauna capa ou umventiladorelétrico que entre automaticamente emfuncaocadavezque se acender o aparelho.

• Na cozinha deve haver umSYSTEMA que possibilite um fluxo de ar necessario para uma combustao regular. O fluxo de ar necessario a combustao não deve ser inferior a 3m^3 /h para kW de potencia instalada.

O Sistema pode ser realizado capturando o ar directamente desde a parte externa do edificio através de um tubo deleo menos 100cm^2 de secçãoutilque não se entupa acidentalmente.

OutroSYSTEMospossivel,seria o de capturar o ar em forma indirecta,a partir de locais adjacentes que naoconstuicao partecosuns do imovel,ambiente com perigo de incendio, nem quartos de dormir,que possuem um conduito de ventilacao comunicadora com a parte extema.

• Uma'utilisation intensa e prolongada do aparecido pode precisar de arejamento adicional como, por exemplo, a abertura de uma janela ou umsystema mais eficaz,umentando a potência de aspiração mecânia, se ja existente.
• Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibilitem o escoamento

para baixo dos eventuales escapes de gás. Portanto os cilindros de GLP, mesmo vexios ou parcialmente cheiros, não devem ser instalados nem guardados em lugares ou vãos a;nvel mais baixo do que o solo (caves etc.). É Opportunity deleir na cozinha apenas o cilindro sentidoutilizando, colocado de maneira a não ser sujeito à acção directa de fontes de calor (fornos, chamínes, esquentadores etc.) capazes de chegar a temperatas superfiores a 50^

Encaixe

Para instalar correctamente o plano de cozedura é necessário obedecer as seguides regras:

• Os moveris situados ao lado, com alta superior aquela do plano de trabalho, devem ser situados ao menos 200mm do bordo do mesmo plano.
• Os expoustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dosproprios expoustores e, em todo o caso, a uma distância minima de 650 mm (veja a figura).
• Posicionar as partes suspensas adjacentes à capa em uma alta minimado top de 420 mm (veja a figura).

• O não do mover deverá ter as medidas indicadas na figura.

Há ganchos prendedores que possibilitamNDER o plano sobre um top desde 20 até 40~mm de espessura.Para prender bem o plano é aconselhavelutilizartodostosganchosquehouver.

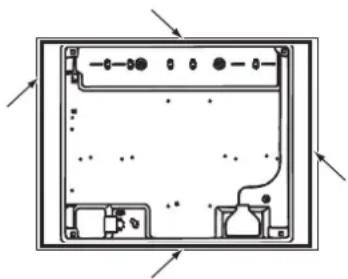

• Antes de realizar a fixação do tempo, posicionar a guarimão (fornecida) ao longo do perimetro do plano, da maneira aparecada na figura.

Esquema para prender os ganchos

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios".

• Se o plano de cozedura não for instalado sobre um fom de encaixar, é necessário inserir um pailen de madeira como isolamento. O mesmo deverá ser posicionado a uma distência minima de 20 mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o fom o maneira que apoie-se sobre das rivas de madeira, ou sobre uma tábia com uma abertura deleo menos 45 x 560 mm.(veja as figuras).

É possévil instalar o plano somente sobre fornos de encaixeequipados com ventilação de arrefecimento.

Ligação eletrica

Os planos equipados com cabo de alimentação deTRS polos são predisistutos para o functiimento com uma corrente alternada na tensao e a frequencia de alimentacao indica na placar de identificacao (situada na parte inferior do plano). A ligation ao terra do cabo distinguise-se pelas cores amarelo -verde. No caso de instalacao acima de um forno de encaixar, a ligation elettrica do plano e a do forno precisam ser realizadas separamente,cka por razoes de seguranca elctrica,sea para facitar um eventual remoao do forno.

Ligação do cabo de fornecimento à rede electrica

Monte no cabo uma ficha em conformidade com as normas para a entrega indica na placar de identificacao.

No caso de una ligação directa à rede, está necessário interpolar, entre o aparelho e a rede, um interruptor omnipolar com abertura minima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum punto ultrapasse de 50^ a temperatura do ambiente.

I O tecnico instalador é responsavelPGA realizaçao certa da ligacao elcctrica e da obediencia das regras de seguranca.

Antes de effetuar a ligacao, certifique-se que:

• a tomada tenha uma ligação à terra e sera em conformidade com a leiisagemação;
• a tomada tenha a capacidade de suportar a energia de potência da boa, indica na placar de identificacao;

Frente tensão de alimentação está entre os values da placá de identificacao;

• a tomada sera compativel com a ficha do aparelho. Em caso contrario, substitua a tomada ou a ficha; não empregue extensoes nem tomadas multiplas.
  ! Depois de ter instalado o aparecido, o acesso ao cabo electrico e a tomada da corrente deve ser fácil.
  ! O cabo não deve ser dobrado nem comprimido.
  ! O cabo delve ser verificado periodicamente e substituido somente por técnicos autorizados (veja a Assistência Tecnica).
  ! A Empresa exime-se de qualquer responsabilitadse es estas regras nao foram obedecidas.

Ligação do gás

A ligação do aparecido à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente às ter controlado que o mesmo esteja regulado para o tipo de gás com o qual sera alimentado. Em caso contrário, efetuar as operações indicadas no paragrafo "Adaptação a不同类型icos de gás".

Em caso de alimentação com gás liquido de botija, utilizes reguladores de pressão em conformidade com as Normas Nacionalis em vigor.

! Para garantir um Functionamento seguro, uma utilização de energia apropriad e maior duração da aparenhagem, assegurar-se que a pressão de alimentação respeite os values indicados naabela 1 "Caracteristicas dos queimadores e dos bicos".

Atença! Antes da ligaçao, remova a tampa para o transporte do furo de engate do tubo do gás do plano de cozedura.

Ligação com tubo rigido (cobre ou aço)

! A ligaçao doSYSTEMa de gás deve ser realizada de maneira a não provocar solicitacoes de nenhumGsenero ao aparelho.

Na rampa de alimentação do(APARALHO)ha uma junta em L"dirigivel, cuja retenção é asseguirada por uma guanmção. Se for preciso girar a união sera absolutamente necessario trocar a guanmção de vedação (fornecida com o aparelho). A junta de entrada de gás no aparenho tem rosca de 1/2 gás macho cilindrica.

Ligaçao com tubo flexivel de aço inoxidavel de parede continua com engates de rosca

A junta de entrada de gás no aparecido tem rosca de 1/2 gás macho cilindrica. A instalação destes tubos deve ser efetuada de maneira que o seu comprimento, em condições de maior extensão, não sera maior de 2.000 mm. quando a ligação estiver terminada, assegure-se de que o tubo metalico flexivel não entre em contacto com as partesMOVED ou fique amassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guarinções de retençao em conformidade com os regulamentosnationais em vigor.

Controle da vedação

! Ao terminar a instalacao controlar aVEDAÇAO de todas as juntasutilizando umasolucao de sabao e nuncauma chama.

Adaptação aos不同类型 temas de gás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), sera necessário trocar os bicos dos queimadores mediante as següntes operações:

1. Tire as grades do plano e solte os queimadores do lugar.
2. Desparafusar os bicos'utilizando uma chave a tubo de 7mm , e substitu-los com aqueles apropriados para o novo tipo de gás (verabela 1 "Caracteristicas dos queimadores e dos bicos").
3. Monte outra vez as partes, realizando estas operações na ordem contrária.

4. No final da的操作，troque a velha etiqueta de calibragem por outra corresponda ao novo tipo de gásutilizzato, que se encontrar nos)nossoscentros de assistência Tecnica.

5. RegULAção do ar primário dos queimadores
   Os queimadores não necessitam de qualquer regulacao de ar primario.

6. RegULAÇÃO dos-minimos
7. Colque a torneira na posicao de minimum;
8. Retire o selector e ajuste o parafuso de regulacao situado no interior ou ao lado da hora da torneira ate obter uma pequena chama regular.
9. Verifique se ao girar rapidamente o botao da posicao de maior ate a de很小, os queimadores nao se apagam.
10. Nos apareiros equipados com dispositivo de seguranca (termopar), em caso de não funciona do dispositivo com os queimadores no menor, aumente a capacidade dos proprios他们在 parafuso de regulação.

1. DepoS de realizar a regulacao, restabeleça os lacres situados nos 'by-pass' com cera lacre ou materiais equivalentes.
   ! No caso dos gases liquidos, o parafuso de regulacao deve ser atarraxado ate o fundo.
   ! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gásutilizando que se achao nos)nossosCentros de Assistência Tecnica.
   ! Se a pressão do gás utilizao for窗外 (ou variavel) daquela prevista, é necessario instalar na tubagem de entrada um regulator de pressão (conforme as Normas Nacionais em vigor).

PLACA DAS CHARACTERISTICAS
Ligações eletricas	ver quadro das caracteristicas
CE	Este aparecido é em conformidade com as seguiças Direcitas da Comunidade Europeia: - 2006/95/CE de 12/12/06 (Baixa Tensão) e posteriores 修改es
	- 2004/108/CE de 15/12/04 (Compatible with Electromagnética) e posteriores 修改es
	- 93/68/CEE de 22/07/93 e posteriores 修改es
	- 2009/142/CE de 30/11/09 (Gás) e posteriores 修改es
	- 2012/19/UE e posteriores 修改es.
CONCEPÇÃO ECOLOGICA	Regulamento UE no. 66/2014 integrado a Direciva 2009/125/CE. Regulamento EN 30-2-1

Characteristicas dos queimadores e bicos

Tabla 1				Gás Liquefeito				Gás Natural
Bruciatore	Diámetro (mm)	Potência tírmica kW (p.c.s.*) Nomin.	Ridot.	By-pass 1/100 (mm)	Bico 1/100 (mm)	Capacidade* g/h		Bico 1/100 (mm)	Capacidade* l/h
Rápido (R)	100	3.00	0.70	39	86	218	214	116(Y)	286
Semi Rápido (S)	75	1.65	0.40	28	64	120	118	96(Z)	157
Auxiliar (A)	55	1.00	0.40	28	50	73	71	79(6)	95
Pressões de alimentação	Nominal (mbar) Minima (mbar) Mª (mbar)					28-30	37	20
						20	25	17
						35	45	25

• A 15°C e 1013,25 mbars-gás seco
  Propano P.C.S. = 50,37 MJ/Kg.
  * Butano P.C.S. = 49,47 MJ/Kg.

Natural P.C.S. = 37,78 MJ/m

3

TQG 642 HA (BK)

TQG 641 HA(ICE)

DD 642 HA(CH)

Inicio e uso

! Em cada selector está indentada a posicao do queimador de gás correspondente.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da mesma maneira:

• Apagado

0 Maximo

Minimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro, fosforo ou acendedor automatico, pressione e faça girar o selector escolhido no sentido anti-horário até a posicao de maior potencia.

Nos modelos dotados dePOSITivo de seguranca, é necessario manter circa de 2-3segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Modelos são dotados de acendedor integrado internamente ao botão. Para acender o queimador escholho basta premer até o fundo e girar o respectivo manipulo no sentido anti-horário até a posicao de maior potência e mantê-lo premido até que se acenda.

! Se apagar-se acidentalmente a chama do queimador feche o botão de commando e tente acender novamente somente antes um minuto no minimo.

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “ ”) na direção horária até que se apague.

Conselhos práticos para'utilisation dos queimadores

Para obter a maior performance é bom lembrar-se do seguinte:

• Utilize recipientes adequados para cada um dos queimadores (veja aabela) com o objectivo de fazer que as chamas ultrapassem o fundodos recipientes.
• Utilize sempre recipientes de fundo chato e com tampa.
• No momento em que começar a ferver, rode o botão para a posicao de minimo.

Queimador	Ø Diámetro Recipientes (cm)
Rápido (R)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14

Para identificar o tipo de queimador, consultar os desenhos aparecimentos no paragrafo "Caracteristicas dos queimadores e dos bicos".

• Para a maior estabilitadte, verifie se os suportes dos recipientes de cozedura está posicionados corretamente e se cada recipiente está sentido no queimador.
• Verifique se as pegas dos recipientes de cozedura está alinhadas com uma das barras de apoio do suporte dos recipientes.
• Posizione as pegas dos recipientes de cozedura de modo que não se projetem para fora do lado dianteiro do plano de cozedura.

O aspecto mais variavel em termos de estabilitadedeaspanelasdependenamaiaoraizesdapripiana panelaoudo seu posiconamento durante o uso).Panelas bem equilibradas,com fundoplano,centradas no queimador e com aspegas alinhadas comuma das linhas da

grelia oferecem obviamente a maxima estabilitadde.

Precauções e conselhos

! Este aparecido foi Projects e fabricado em conformidade com as normas internacionais de segurar. Estas advertencias são fornecidas por razões de segurar e devem ser lidas com atençao.

Segurarca geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3
• Para os aparelhos a gás funcaoarem correctamente é necessario uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do paragrafo "Posicaoamento" no momento da instalação".
• As instruções são validas somente para os paises de destino para os quais os símbolos constam no livrete e na placá de identificação do aparelho.
• Este aparecido foi concebido para'utilisation de tipo não profissional no ambito de moradas.
• Este aparecido não deve ser instalado ao ar livre, mesmo num siteio protegido, porque é muito perigo doxo lo exposto a chuva e temporais.
• Não toque na boa quina se estiver descalço, ou se as suas mês ou pés estiverem molhados ou humidos.
• O aparecido deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrente. Qualquer outras uso (como por exemplo, aquecedor de ambientes) deve ser considerado improprio e portanto perigoso. O fabricante não pode ser considerado responsavel por eventuels danos derivados de usos improprios, errados e irrazoáveis.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Assegure-se sempre que os.selectores estejam na posicao 一 ^ / 一 ^ quando não estiver a utiliser o aparelho.
• Não puxe pelo cabo para desligar a ficha da tomada elétrica, pegue pela ficha.
• Não realizé limpeza nem manutençao sem antes ter desligado a ficha da rede electrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparas. Contacte a Assistencia Tecnica (veja a Assistencia Tecnica).
• Não feche a tampa de vidro (se presente) com os queimadores ou a chapa eletrica ainda estiverem quentes.
• Não é previsto que este aparecido soit utilizado por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensoriais ou mentalais, por pessoas inexperiências ou que não tenham familiaridade com o produto, a não ser que sera vigiladas por uma pessoa responsavel pela sua segança ou que tenham recebido instruções preliminares sobre o uso do aparecido.
• Não permita que as crianças brinquem com o aparelho.
• O aparecido não é destinado a ser colocado em funciona por meio de um temporizador externo ou por umsystema de commando à distênciaeparado.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A直达a Europeia 2012/19/UE referente a gestao de residuos de aparelhos electricos e electronicos (RAEE), prevé que os electrodomesticos não devem ser escoados no fluxo normal dos residuos solidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperacao e recidagem dos materiais que os compoem e impedir potenciais danos para a saude humana e para o ambiente. O simbolo constituido por um contentor de lox barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatoriedade de recolha separada.

PT

Os consumidos devem contactar as autoridades locais ou os pontos de vendha para solicitar informacaoreferente ao local apropriadonoonde devem depositar os electrodomesticos velhos.

Economia e respeito do meio ambiente

• Cozinhoar os seu alimentos emANELas ou caçarolas fechadas com tampas bem ajustadas e uso o-minimo de agua possivel. Cozinhoar com a tampa aberta aumentoaumentaráortamente oconsumo de energia.
• Usar exclusivamente PANELAS e caçarolas planas.
• Se estiver a cozinhar algo que demora muito tempo, é melhor usar uma panela de pressão, que é dou vez mais rápido e poupa um的方式来 energia.

Manutenção eeguardados

Antes de realizar qualquer operacao, deslige o aparelho da alimentacionelectrica.

Limpar a superficie da plac

• Todas as partes de esmaltadas e de vidro, devem ser limpas com agua quente e uma solucao neutra.
• As superficies em aço inoxidavel podem ficar manchadas porágua calçaria ou detergentes agressivos, se ficarem em contacto com these durante muito tempo. Qualquer alimento derramado (água, molho, café, etc.) delve ser limpo antes que seque.
• Limpe com agua quente e detergente neutro e, de seguida, seque com um pano macio ou camurça. Retire a sujidade acumulada com produits de limpeza espécíficos para superficies de aço inoxidavel.
• Limpe o aço inoxidável apenas com um pano macio ou com uma esponja.
• Não utilize produits abrasivos ou corrosivos, produits de limpeza à base de cloro, ou esfregões da louça.
• São utilize aparhos de limpeza a vapor.
• Não utilize Produtos inflamáveis.
• Não deixe substancias acidas ou alcalinas, tais como vinagre, mostarda, sal, acçucar ou sumo de limão, sobre a placá de fogão.

• Limpe s partes de esmaltadas e de vidro apenas com um pano macio ou com uma esponja.
• Grelhas, tampas dos queimadores e queimadores, poder ser retirados para limpeza.
• Limpe-osmanualmente comágua quente e detergente não abrasivo,removendo quaisquer resíduos de alimentos e verificando se nenhum dos orificios do queimador está entupido.
• Enxague e seque
• Tome a colocar os queimadores e as tampas corretemente nos respetivos locais.
• Quandoidarocalas grelhas,certificque-se de queaareaonde assentam a panelas está alinhada com o queimador.
• Os modelos equipados com isqueiro eletrico e disposicao de segurance, exigem uma limpeza mais aprofundada da extremidade do acendedor para garantiruma operacao correta. Verifique estas partes frequentemente e, se necessario, limpe-as com um pano humido. Quaisquer restos de alimentos devem ser retirados com um palito ou uma agulha.

! Para fazer danIFICAR o isqueiro eletrico, não o utilize quando os queimadores não estiverem instalados.

Manutenção das torneiras do gás

Com o tempo pode ocorro o caso de uma torneira que se bloqueie ou aparece dificuldades na rotação, portanto sera necessário substituir a torneira mesma.

!Esta operação deve ser efectuada por um专业技术o autorizzato nel fabricador.

Anomalias e soluções

Pode acontecer do plano não funciona ou não funciona bem. Antes de chamar a assistência técnica, vejanos o que é POSSível fazer. Antes de mais nada, verifique que não Hajia interrupções nas redes de alimentação de gás e electricidade, especialmente se as torneiras do gás antes do plano está abertas.

O queimador não se acende ou a chama não é uniforme.

Foi controlo se:

• Estao entupidos os furos de saida do gas do queimador.
• Estão instalados correctamente todos os componentes moveris que compoem o queimador.
• Ha correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com segança.

Foi controlo se:

• O botão não foi premido até ouvecco.
• Não foi mantido premido até o fundo o botão durante um tempo sufiente para fazer o dispositivo de segurança.
• Estão entupidos os furos de saída do gás em correspondência ao disposítivo de segança.

O queimador em posicao de minimum nao permanece aceso.

Foi controlo se:

• Estado entupidos os furos de saída do gás.
• Ha correntes de ar nas proximidades do plano.
  A regulação do minimum não está correcta.

Os recipientes são instáveis.

Foi controlo se:

• O[fundo do recipienté éperfeitamente plano.
• O recipiente está no centro do queimador ou na da chapa elétrica.
• As grades foram invertidas.

ATENÇAO

PT

Para a instalacao do plano, consultar o manual.

Evitar batidas
acidentais com
panelas, grades ou
outros utensilios
da cozinha.

Nao食用 panelas ou recipientes a cavalo entre dois ou mais queimadores.

Nao deixar frigideiras vazias sobre o fogao acoso por mais de 5 minutos.

BE

BE

Installation
