Produkttyp	Einbau-Gaskochfeld
Marke	Hotpoint
Modell	TQG 641 HA(ICE)
Kategorie	Herd
Anzahl der Brenner	3
Brennertypen	Schnell (R), Halbschnell (S), Hilfsbrenner (A)
Gesamtnennleistung	5,65 kW
Gasversorgung	Butan, Propan oder Erdgas (umstellbar)
Elektrische Spannung	220-240 V ~ 50/60 Hz
Zündung	Elektronisch integriert in den Knöpfen
Sicherheitseinrichtung	Thermoelement (Flammüberwachung)
Oberflächenmaterial	Edelstahl und Glas
Deckel	Aus Glas, nicht bei heißen Brennern herunterklappen
Reinigung	Mit heißem Wasser und mildem Reinigungsmittel, kein Dampf oder Scheuermittel
Reinigung der Brenner	Abnehmbar, handwaschen, Öffnungen prüfen
Wartung der Hähne	Durch autorisierten Techniker
Elektrischer Anschluss	Schuko-Steckdose, 3-polig
Gasanschluss	Starres Rohr oder flexibler Edelstahlschlauch
Anpassung an andere Gase	Austausch der Düsen (im Lieferumfang)
Minimaleinstellung	Einstellschraube am Hahnschaft
Normen	CE, entspricht EU-Richtlinien
Verwendung	Haushalt, nicht gewerblich
Garantie	Siehe Kundendienst

Häufig gestellte Fragen - TQG 641 HA(ICE) HOTPOINT

Wie zünde ich einen Brenner an?

Drücken Sie den entsprechenden Knopf ganz hinein, drehen Sie ihn gegen den Uhrzeigersinn bis zur Maximalstellung. Wenn Ihr Modell über eine integrierte Zündung verfügt, drücken Sie weiter, bis der Brenner zündet. Bei Modellen mit Sicherheit den Knopf nach dem Zünden noch 2-3 Sekunden gedrückt halten.

Was tun, wenn die Flamme versehentlich erlischt?

Drehen Sie den Knopf auf die Position „Aus“ (●) und warten Sie mindestens 1 Minute, bevor Sie erneut zünden. Versuchen Sie niemals sofort zu zünden.

Wie stelle ich den Mindestdurchfluss der Brenner ein?

Stellen Sie den Hahn auf die Mindestposition, entfernen Sie den Knopf, drehen Sie dann die Einstellschraube im oder am Hahnschaft, bis eine kleine, gleichmäßige Flamme entsteht. Überprüfen Sie nach der Einstellung, dass die Flamme beim Wechsel von min zu max nicht erlischt.

Welche Töpfe verwenden?

Verwenden Sie Töpfe mit flachem Boden und Deckel. Der Durchmesser sollte zum Brenner passen: Schnell (24-26 cm), Halbschnell (16-20 cm), Hilfsbrenner (10-14 cm). Die Griffe sollten nicht über die Kante des Herdes hinausragen.

Wie reinige ich die Edelstahloberfläche?

Reinigen Sie mit heißem Wasser und mildem Reinigungsmittel, dann mit einem weichen Tuch trockenreiben. Verwenden Sie niemals Scheuermittel, korrosive oder chlorhaltige Produkte oder Scheuerschwämme. Wischen Sie säurehaltige Substanzen wie Essig oder Zitronensaft sofort ab.

Was tun, wenn die Zündkerze nicht funktioniert?

Überprüfen Sie, ob das Ende der Zündkerze sauber und frei ist. Reinigen Sie es mit einem feuchten Tuch. Entfernen Sie Rückstände mit einem Zahnstocher. Stellen Sie sicher, dass der Brenner richtig montiert ist.

Wie passe ich das Kochfeld an eine andere Gasart an?

Ersetzen Sie die Düsen der Brenner durch die für das neue Gas geeigneten (siehe Tabelle). Schrauben Sie die Düsen mit einem 7-mm-Schlüssel ab. Montieren Sie die Brenner wieder und wechseln Sie das Typenschild. Stellen Sie dann ggf. den Mindestdurchfluss ein.

Warum zündet ein Brenner nicht oder hat eine unregelmäßige Flamme?

Überprüfen Sie, ob die Gasauslassöffnungen verstopft sind. Stellen Sie sicher, dass die Brennerteile richtig montiert sind. Vermeiden Sie Luftzug. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Kann ich einen Dampfreiniger verwenden?

Nein, verwenden Sie niemals Dampf- oder Hochdruckreiniger. Dies könnte das Gerät beschädigen und die Garantie ungültig machen.

Wie installiere ich das Kochfeld richtig?

Die Installation muss von einem Fachmann durchgeführt werden. Beachten Sie die Mindestabstände zu Möbeln und Dunstabzugshauben. Der Raum muss belüftet sein. Befolgen Sie die Anweisungen für Gas- und Elektroanschluss. Überprüfen Sie die Dichtheit der Anschlüsse mit Seifenwasser.

BEDIENUNGSANLEITUNG TQG 641 HA(ICE) HOTPOINT

Bedienungsanleitung,2

Hinweise,5

Kundendienst,9

Beschreibung Ihres Gerätes,11

Installation,46

Inbetriebsetzung und Gebrauch,50

Vorsichtsmaßregeln und Hinweise,50

Reinigung und Pflege,51

Störungen und Abhilfe,51

NL

BE

Nederlandsls

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

ZUR BEACHTUNG: Bei Gebrauch wird these Gerät und alle zugänglichen Teile sehr heißt. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernenhalten. Das Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu speilen. Reinigung- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführten werden.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Ole unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen. NIEMALS eine Flamme/Brandherd mit Wasser loschen. Schalten

Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.

ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen halten.

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Trocknen Sie eventuell auf der Herdabdeckung befindliche Flüssigkeiten, bevor Sie sie aufklappen. Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betriuben werden.

ZUR BEACHTUNG: Die Verwendung ungeeigneter Schutzvorrichtungen kann Unfälle verursichen.

ZUR BEACHTUNG: Bei Beschädigung der Glasfläche:

• Sofort alle Brenner und eventuelle elektrische Heizelemente ausschalten und das Gerät vom Stromnetz trennen.
• Die Oberfläche des Gerats nicht berühren.

NL BE

Belangrijk

Geben SieitteFolgendesan:

• die genaue Beschreibung des Fehlers
• das Gerätemodell (Mod.)
• die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

NL

BE

Service

U moet doorgeven:

Beschreibung Ihres Gerätes

Geräteansicht

1. KOCHMULDENROSTE
2. GASBRENNER
3. Reglerknöprü für GASBRENNER
4. GASBRENNER-ZUNDKERZE

5. SICHERHEITSVORRICTUNG

6. GASBRENNER: These weisen entsprechliche Durchmesser und Leistungen auf. Wahlen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.

7. Reglerknöppe für GASBRENNER zur Regelierung der Flamme.
8. GASBRENNER-ZündKERZE: zur automatischen Zündung des gewählten Brenners.
9. SICHERHEITSVORRICHTUNG: Diese spricht an, wenn die Flammme unversehens erlösen sollte und unterbricht automatisch die Gaszufuhr.

NL

BE

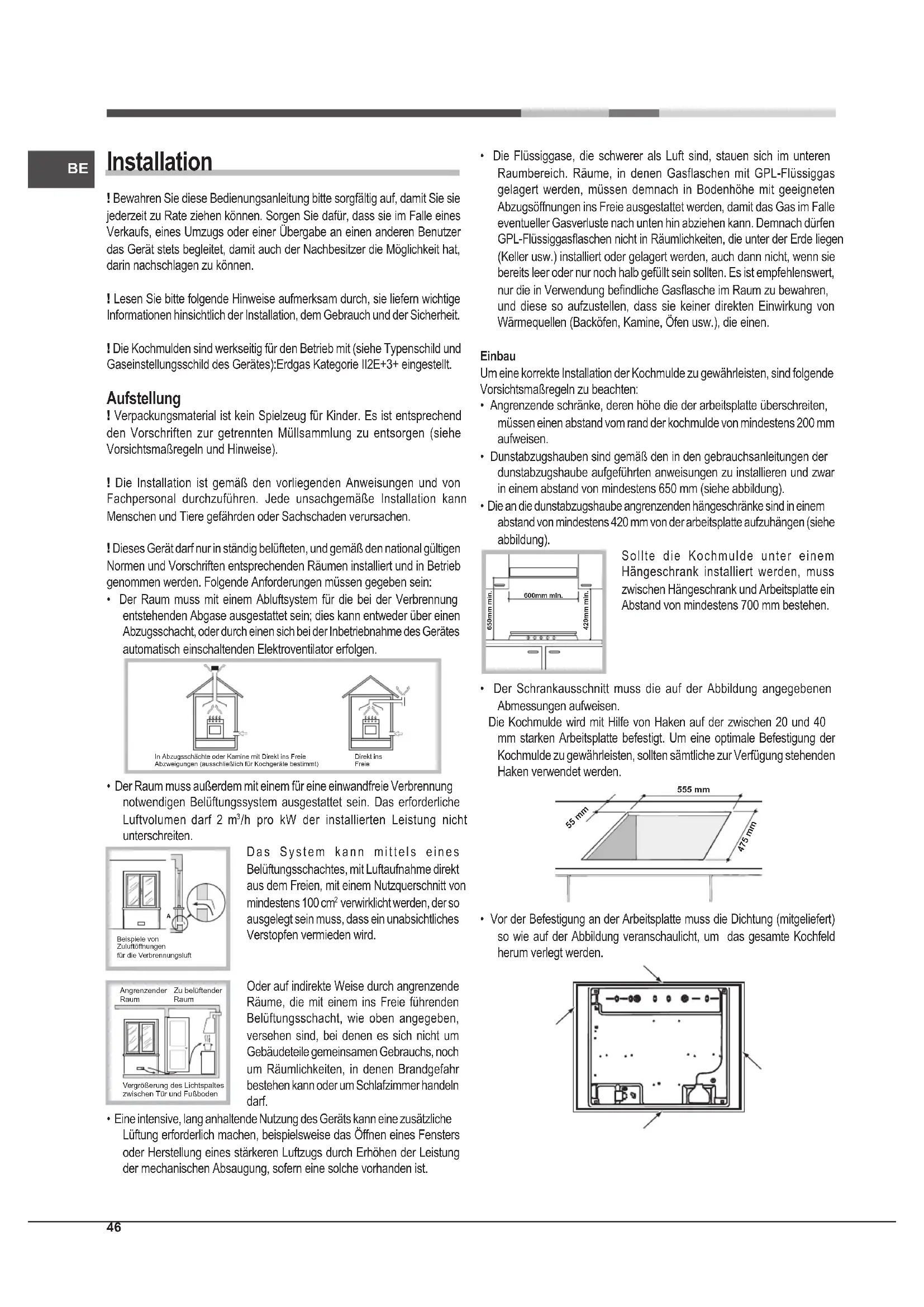

! Bewahren Sie diese Bedienungsanleitungitte sorgfaltig auf,damitSie sie jederzeit zu Rateziehen konnen.SorgenSie davon,dassie im Falle eines Verkaufs,eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerat stets begleitet,darimuch der Nachbesitzer die Mochigkeit hat, darin nachschlagen zu konnen.
! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.
! Die Kochmulden sind werkseitig für den Betrieb mit (siehe Typenschild und Gaseinstellungsschild des Gerätes):Erdgas Kategorie II2E+3+ eingestellt.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen.Eine unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.
! Dieses Geratarf nur in ständig belufteten,und gemäß den national gultigen Normen und Vorschriften entsprechenden Räumen installiert und in Betrieb genommen werden. Folgende Anforderungen,müssen gegeben sein:
- Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht, oder durch einen sich bei der Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.

• Der Raum muss außer dem mit einem für eine einwandfrei Verbrennung notwendigen Belüftungssystem ausgestellt sein. Das erforderliche Luftvolumen darf 2 m³/h pro kW der installierten Leistung nicht unterschreiben.

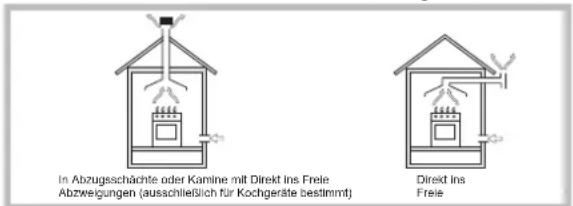

Das System kann mittels eines Belüftungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einem Nutzquerschnitt von mindestens 100cm^2 verwirktlich werden, der so ausgelegt sein muss, dass ein unabsichtliches Verstopfen vermieden wird.

Oder auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüftungsschacht, wie oben angegeben, versehen sind, bei denen es sich nicht um Gebäudefeile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen Brandgefahr bestehen kann oder um Schlafzimmer handeln darf.

• Eine intensive, lang anhaltende Nutzung des Geräts kann eine zusätzliche Luftung erforderlich machen, beispissewe das Öffnen eines Fensters oder Herstellung eines stärkeren Luftzugs durch Erhöhen der Leistung der mechanischen Absaugung, freiern eine solche vorhanden ist.

Die Flüssiggase, die schwerer als Luft sind, stauen sich im unter Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas gelagert werden, müssen demnach in Bodenhöhe mit geeigneten Abzugsoffnungen ins Freie ausgestattet werden, damit das Gas im Falle eventueller Gasverluste nach unter hin abziehen kann. Demnach dürfen GPL-Flüssiggasflaschen nicht in Räumlichkeiten, die unter der Erde liegen (Keller usw.) installiert oder gelagert werden, auch dann nicht, wenn sie bereits leer oder nur noch halb gefüllt sein sollenen. Es ist empfehlenswert, nur die in Verwendung befindliche Gasflasche im Raum zu bewahren, und diese so aufzustellen, dass sie keiner direkten Einwirkung von Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen.

Einbau

Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:

• Angrenzende schranke, deren höhe die der arbeitsplatte überschreiben, müssen einen abstand vom rand der kochmulde von mindestens 200 mm aufweisen.
• Dunstabzugshauben sind gemäß den in den gebrauchsanleitungen der dunstabzugshaube aufgeführten anweisungen zu installieren und zwar in einem abstand von mindestens 650 mm (siehe abbildung).
  Die an die dunstabzugshaube angrenzenden hängeschranke sind in einem abstand von mindestens 420mm von der arbeitsplatte aufzuhängen (siehe abbildung).

Sollte die Kochmulde unter einem Hängeschrank installiert werden, muss zwischen Hängeschrank und Arbeitsplatte ein Abstand von mindestens 700~mm bestehen.

• Der Schrankausschnitt muss die auf der Abbildung angegebenen Abmessungen aufweisen.

Die Kochmulde wird mit Hilfe von Haken auf der zwischen 20 und 40 mm starken Arbeitsplatte befestigt. Um eine optimale Befestigung der Kochmulde zu gewährleisten, sollenn samtliche zur Verfugung stehenden Haken verwendet werden.

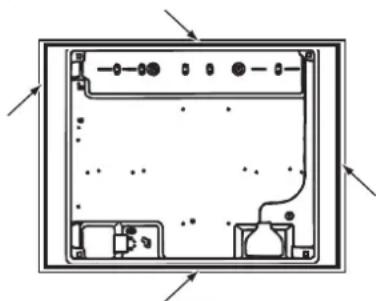

• Vor der Befestigung an der Arbeitsplatte muss die Dichtung (mitgeliefert) so wie auf der Abbildung veranschaulicht, um das gesamte Kochfeld herum verlegt werden.

Haken-Befestigungsschema

Position der Haken fur Position der Haken fur
Arbeitsplatten H=20mm

Arbeitsplatten H=30mm

Vorne
Position der Haken fur Hinten
Arbeitsplatten H=40mm

! Verwenden Sie die im Beipack "Zubehor" befindlichen Haken.

• Wird die Kochmulde nicht über einem Einbaubackofen installiert, ist unter der Kochmulde eine Holzplatte zur Isolierung anzubrügen. Dabei muss ein Mindeststand von 20 mm von der Kochmulldenunterseite eingehalten werden.

Belüftung

Um eine einwandfrei Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen solle möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 × 560 mm verfügt (siehe Abbildungen).

Die Kochmuldearfndurnduber Einbaubackofeninstalliertwerden,wennei theseuber ein Kuhlgeblaseverfugen.

Elektröanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter des Kabels ist geldb/grün. Wir die Kochmulde über einem Einbaubackofen installiert, müssen der Elektroanschluss der Kochmulde sowie der des Backofens getrennt voneinander vorgenommen werden. Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erreichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe darüberstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlägigen

Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiterarf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50^ über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemänen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte sicherrass:

• die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Soltte dies nicht der Fall sein, wechseln Sieitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlangerungen und Mehrfachsteckdosen.

!Netzkel und Steckdose müssen bei installmentem Gerät weniger zugänglich sein.

! Das Netzkabelarf nichtgebogenoder eingeklemmtwerden.

Das Kabel muss regelmäßig kontrolliert werden und damit durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).
! Der Hersteller lehtne jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenen.

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an die Gasflasche muss gemäß den Vorschriften der gültigen Richtlinien erfolgen und nur nach dem man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Soltte dem nicht so sein, dann befolgen Sieitte die Anleitungen des Abschnitts "Anpassung an die verschiedene Gasarten". Bei Betrieb mit Flüssiggas aus Gasflaschen sind nomgerechte Druckmesser zu verwenden.

Achtung! Bevor der Anschluss vorgenommen wird, ist der zum Transport angebrachte Verschlussdeckel von der Einführung des Gasschlauchs der Kochplatte zu entfern.

Zum Anschluss des Gerätes an die Erdgasleitung (II2E+3+) ist in erster Linie das Anschlussstück "R" (auf Anfrage erhältlich in Kundendienststellen) mit der entsprechenden Dichtung "G" an den am Gaszuleitungsschlauch befindlichen Anschluss "L" (siehe Abbildung) zu montieren. Bei dem Anschlussstück handelt es sich um einen kegelormigen 1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

• starren Rohres

• oder mittels eines durchgehenden und mit Anschlussverschraubungen versehenen Inox-Stahlschauches vorzunehmen.

Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn zu installieren.

Anschluss mittels eines starren Anschlussrohres (Kupfer oder Stahl)

! Der Anschluss an die Gasleitung muss so durchgeführt werden, dass das Gerät keinerlei Zugspannungen ausgesetzt wird.

Auf der Zuleitung zum Gerät befindet sich ein orientierbares, "L"-förmiges Anschlussstück, dessen Dichtheit durch einen Dichtring gewährleistet wird.

BE

Muss das Anschlussrück verdrecht (in eine andere Richtung gedreht) werden, ist es absoluterlich, den Dichtring (im Beipack) auszutauschen. Bei dem Anschlussrück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Anschluss mittels Inox-Schlauchen mit hermetischen Wänden

Bei dem Anschlussrück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Der Anschluss bzw. das Verlegen dieser Schläuche muss so erfolgen, dass sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiben. Stellen Sie nach erfolgtem Anschlussitte sicher, dass der Inox-Schauch nicht mit beweglichen Teilen in Berührung kommt oder an irgendeiner Stelle eingedrück wird.

! Verwenden Sie ausschließlich Schläuche und Dichtringe, die den jeweilig gültigen inländischen Normen entsprechen.

Kontrolle auf Dichttheit

! Nach Abschluss der Installationsarbeiten überprüfen Sieitte alle Anschluss auf Dichteit; verwenden Sie hierzu auf keinen Fall eine Flamme, sondern eine Seifenlösung.

Anpassung an die verschiedene Gasarten

Wird die Kochmulde auf eine andere Gasart eingestellt, als die, für die sie vorgesehen wurde (ersichtlich aus dem Etikett auf der Kochmuldenunterseite oder auf der Verpackung), müssen die Düsen der Brenner auf folgende Weise ausgetauscht werden:

1. Nehmen Sie die Kochmulenroste ab undziehen die Brenner aus ihren Sitzenhereus.
2. Schrauben Sie die Düssen mit Hilfe eines 7 mm Steckschlüssels ab und ersetzen Sie sie durch die entsprechenden Düssen der neuen Gasart (siehe Tabelle 1 "Merkmale der Brenner und Düssen").
3. Setzen Sie sãmtliche Teile in umgekehrer Reihenfolge wieder ein.

4. Ersetzen Sie anschließend das Etikett der alten Eichung mit dem in unseren Kundendienst-Zentren erhältlichen Etikett der neu eingestillten Gasart.

5. Einstellung der Brenner-Primäreluft

An den Brennern ist keine Primärelfunteinstellung erforderlich.

• Minimumeinstellung

• Drehen Sie den Brenner auf Minimum;

• Ziehen Sie den Reglerknopf ab und verstellen Sie dann die inneren oder seitlich der Gashahnstange befindliche Einstellschraube, bis eine keine, gleichmäßige Flamme erreicht wird.
• Vergewissern Sie sich, dass bei raschem Drehen von Maximum auf Minimum die Flamme des Brenners nicht erlischt.
• Bei den mit einer Sicherheitsvorrichtung (Thermoelement) ausgestatteten Geräten muss bei Nichtfunktionieren der Vorrichtung bei auf Minimum eingestellten Brennern der Durchfluss der Minimumleistung (durch Regulieren der Einstellschaube) erhöht werden.

1. Nach erfolgter Neuregelung sind die auf den Bypass-Linien angebrachten Siegel mit Siegellack oder ähnlichem Material zu erneum.

! Bei Flüssiggasen muss die Einstellschaube ganz angezogen werden.

! Ersetzen Sie anschließlich das Etikett der alten Eichung mit einem der neuen Gasart entsprechenden Etikett (in unsere Kundendienstzentren erhältlich).

! Sollte der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muss das Zuleitungsrohr mit einem geeigneten Druckregler (gemäß den national gültigen Nomen und Vorschriften) installiert werden.

TYPENSCHILD
Elektrischer Anschluss	siehe Typenschild
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2006/95/EG vom 12/12/06 (Niederspannung) und nachfolgenden Änderungen - 2004/108/EG vom 15/12/04 (elevtromagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen. - 2009/142/EG vom 30.11.09 und nachfolgenden Änderungen. - 2012/19/EU und nachfolgenden Änderunge.
ECODESIGN	EU-Richtlinienr. 66/2014 ergänzend zu Richtlinie 2009/125/EU. EN 30-2-1Richtlinie

Merkmale der Brenner und Dusen

BE

Tabelle 1				FlüssiggasErdgas
Brenner	Durch-messer(mm)	WärmeleistungkW (p.c.s.*)Nominal Reduz.		By-pass1/100(mm)	Düse1/100(mm)	Menge*g/hButan G2		Düse1/100(mm)	Menge*I/h0	Wärme-leistungkW (p.c.s.*)	Menge*I/hG25Propan
Starkbrenner (R)	100	3.00	0.70	39	86	218	214	116(Y)	286	3.00	332
Mittelstarker Brenner (S)	75	1.65	0.40	28	64	120	118	96(Z)	157	1.65	183
Hilfsbrenner (A)	55	1.00	0.40	28	50	73	71	79(6)	95	1.00	111
Versorgungs-druck	Nominal (mbar)Minimum (mbar)Maximum (mbar)					28-3020253545		201525		251530

Bie 15^ und 1013,25 mbar-Trockengas Propangas oberer Heizwert = 50,37MJ / kg Butan oberer Heizwert = 49,47MJ / kg Erdgas G20 oberer Heizwert = 37,78MJ / m^3 Erdgas G25 oberer Heizwert = 32,49MJ / m^3

TQG 642 HA (BK)
TQG 641 HA(ICE)
DD 642 HA(CH)

BE

Inbetriebsetzung und Gebrauch

! Auf jedem Reglerknopf ist gekennzeichnet, welcher Gasflamme er entspricht.

Gasbrenner

Der gewählte Brenner kann mittels des entsprechenden Reglerknopfes auf folgende Einstellungen gedreht werden:

Die veränderliche Stabilität eines Topfs ist mein vom Topf selbst abhängig (bzw. davon, wie er während des Gebrauchs aufgestellt wird). In einwandfreiem Gleichgewicht zentral über dem Brenner stehende Topfe mit flachem Boden und mit einer der Leisten des Gitters gefluchteten

Griffen bietet zweifellos die hochste Stabilität.

AUS

Maximum

Minimum

Zum Anzünden einer Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprchenden Reglerknopf fest ein, und drehen diesen dann gegen den Uhrzeigersinn auf Höchstleistung.

Bei den mit einer Sicherheitsvorrichtung ausgestatteten Brennern muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Vorrichtung, dank derer die Flamme automatisch gezündet wird, heißt wird.

Modelle sind mit einer in den Reglerknopf integrierten Zündvorrichtung ausgestattet. Zur Zündung eines jedem Brenners ist der entsprechende Reglerknopf nachinnen zu drücken, daraufhin nach links bis auf Maximum zu drehen, und so lange eingedrück zu halten, bis die Flamme zündet.

! Soltte der Brenner ungewollterweise erfloschen, drehen Sie den Reglerknopf auf Position 'AUS' und versuchen ein erneutes Anzünden erst nach Verstreichen von mindestens 1 Minute.

Zum Ausschalten des Brenners wird der Reglerknopf im Uhrzeigersinn auf die Position 'AUS' ("●") gedreht.

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten, ist Folgenden zu beachten:

• Verwenden Sie die für den jeweiligen Brenner geeignete Topfgroße (siehe Tabelle) um zu vermeiden, dass die Flammen über den Topfboden herausschlagen.
• Benutzen Sie ausschließlich Kochgeschirr mit flachem Boden und mit Deckel.
• Drehen Sie den Brenner auf Klein, sobald das Gargut kocht.

Brenner	Ø Kochgeschirrdurchmesser (cm)
Starkbrenner (R)	24 - 26
Mittelstarker Brenner (S)	16 - 20
Hilfsbrenner (A)	10 - 14

Zur Erkennung des Brennertyps verweisen wir auf die im Abschnitt „Eigenschaften der Brenner und Düsen" befindlichen Abbildungen.

• Um die hochstmögliche Stabilität zu gewährleisten muss sichergestellt werden, dass die Kochgefäß-Aufnahmen richtig positioniert sind und dass jeder des Gefäß sich zentral über dem Brenner befindet.
• Sicherstellen, dass die Griffe der Kochgefaße mit einer der Auflagestangen der Kochgefäll-Aufnahme gefluchtet ist.
• Die Griffe der Kochgefalle so positionieren, dass sie nicht über den vorderen Rand des Kochfelds hinausragen.

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entwickeln und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefleiert und sollenen aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbauer gerät der Klasse 3.
• Gasgeräte erfordern eine ordnungsgemäß Belüfung um einen einwandfrei Betrieb zu gewährleisten. Vergewissern Siesich deshalb davon, dass bei der Installation die im Abschnitt "Aufstellung" aufgeführten Anforderungen gegeben sind.
  Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.
• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unweltern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Fußen und auch nicht, wenn Sie barfuß sind.
• Das Gerätarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäß, falschen oder unangemessenen Gebrauch verursachte Schäden.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit bereits Backofenteilen gelangen.
• Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.
• Vergewissem Sie sich stets, dass sich die Reglerknöfte auf der Position “●”“○” befinden, wenn das Gerät nicht in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).
• Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahmehungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.

• Kinder)durfen nicht mit dem Gerät speien.

• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbo „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesonder entsorgt werden müssen.
  Endverbraucher können sich an Abfallamter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgerate zu erhalten.

Energie sparen und Umwelt schonen

Kochen Sie Ihr Nahrung in Töpfen und Pfannen mit passend geschlossenen Deckeln und verwenden Sie möglichst weniger Wasser. Ohne Deckel zu kochen führt zu einem erheblichen Energieverbrauch.
- Verwenden Sie möglichst flache Töfe und Pfannen.
- Falls Sie etwas kochen, dass eine langere Zeit benötigt, ist es angebracht wenn Sie ein Schnellkochtopfenbenutzten, welches zweimal so schnell ist und ein drittel der Energie spart.

Reinigung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Kochfeld-oberfläche reinigen

• Alle Bauteile aus Emaiie und Glas sind mit warmem Wasser und Neutralreiniger zu reinigen.
• Edelstahloberflächen können durch kalkhaltiges Wasser oder aggressive Reinigungsmittel verschmutzt werden, wenn diese zu lang miteinander in Kontakt sind. Jegliche verschütteten Lebensmittel (Wasser, SoBe, Kaffee, usw.) müssen vor dem Antrocknen entfert werden.
• Reinigen Sie diese mit warmem Wasser und Neutralreiniger und trocknen Sie sie anschließend mit einem weichen Lappen oder Fensterleder ab. Entfernen Sie eingetrocknete Verschmutzungen mit besonderen Reinigern für Edelstahloberflächen.
• Reinigen Sie Edelstahl nur mit einem weichen Lappen oder Schwamm.
• Verwenden Sie keine Scheuermittel oder korrosiven Produkte, Reinigungsmittel auf Chlorbasis oder Topfreiniger.
• Verwenden Sie keine Dampfreiniger.
• Verwenden Sie keine entflammbaren Produkte.
• Belassen Sie keine säure- oder laugenhaltige Substanzen, wie z. B. Essig, Senf. Salz. Zucker oder Zitronensaat, auf dem Kochfeld.

Kochfeldteile reinigen

• Reinigen Bauteile aus Emaiille und Glas nur mit einem weichen Lappen oder Schwamm.

• Gitter, Brennerdeckel und Gasbrenner können zur Reinigung ausgebau werden.

• Reinigen Sie diese von Hand mit warmem Wasser und einem nicht scheuernden Reinigungsmittel. Entfernen Sie darauf jegliche Lebensmittelrechte und prüfen Sie, ob Brenneröffnungen verstopt sind.

• Absplünen und abtrocknen.
• Bauen Sie die Gasbrenner und Brennerdeckel wieder korrekt in die entsprechenden Gehäuse ein.
• Stellen Sie beim Ersetzen der Gitter sichere, dass der Topfänderbereich mit dem Gasbrenner ausgegeben ist.
• Bei Modellen mit elektrischen Zündsteckern und Sicherheitsvorrichtung muss das Steckerende sorgfältig gereinigt werden, um eine korrekte Funktion sanzerzustellen. Prufen Sie diese Bauteile halten und reinigen Sie sie ggf. mit einem feuchten Lappen. Festgebackene Speisereste müssen mit einem Zahnstocher oder einer Nadel entfern werden.

! Um eine Beschädigung der elektrischen Zündvorrichtung zu vermeiden, verwenden Sie diese nicht, wenn die Gasbrenner sich nicht in deren Gehäuse befinden.

Wartung der Gashahne

Im Laufe der Zeit könnte der Gashahn blockieren oder sich nur schwer drehen halten. In einem solchen Fall ist der Hahn auszutauschen.

! Diese Arbeitarf nur durch einen vom Hersteller anerkannten Techniker durchgefuhrt werden.

Störungen und Abhilfe

Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordem, sollenen eine Kontrollen vorab durchgeführt werden. Vergewissem sie sich in erster Linie, dass auch keine Unterbrechung in der Strom- bzw. Gaszuführer ihrer Anlage besteht, vor allem, ob der Gashauptthahn auch aufgedreht wurde.

Der Brenner zündet bzw. halt die Flammne nicht.

Bitte kontrollieren Sie, ob:

• die Gasaustrittsoffnungen der Gasbrenner verstopf sind:
• alle abnehmbaren Brennnteile ordnungsgemäß montiert wurden:
  Durchzug in Kochmuldennähe besteht:

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme.

Bitte kontrollieren Sie, ob:

• der Reglerknopf auch bis zum Anschlag durchgehrückt wurde;
• der Reglerknopf lange genug gedrück wurde, um die Aktivierung der Sicherheitsvorrichtung zu erfolgenden;
  die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopf sind.

Bei Einstellung des Brenners auf Minimum erlischt die Flamme.

Bitte kontrollieren Sie, ob:

• die Gasaustrittsoffnungen verstopf sind;
  Durchzug in Kochmuldennähe besteht:
• das Minimum correkt eingestellt ist.

Das Kochgeschirr steht nicht sicher.

Bitte kontrollieren Sie, ob:

• der Topfboden auch vollständig eben ist;
• der Topf auch bereits auf die Brennermitte gestellt wurde;
• die Kochmuldenroste vertauscht wurden.

BE

ZUR BEACHTUNG

DE

Zur Installation des Kochfelds lessen Sie das Handbuch

Vermeiden Sie unbeabsichtigte Stöße mit Töpen, Rosten oder anderen Kuchengeräten

Stellen Sie keine Töfe oder Pfannen zwischen zwei oder mehrere Brenner

Lassen Sie eine leere Steakfanne nicht länger als 5 Minuten auf dem eingeschalteten Herd stehen

Het installeren
