ПОСІБНИК КОРИСТУВАЧА BLV 18200 Battery Kärcher

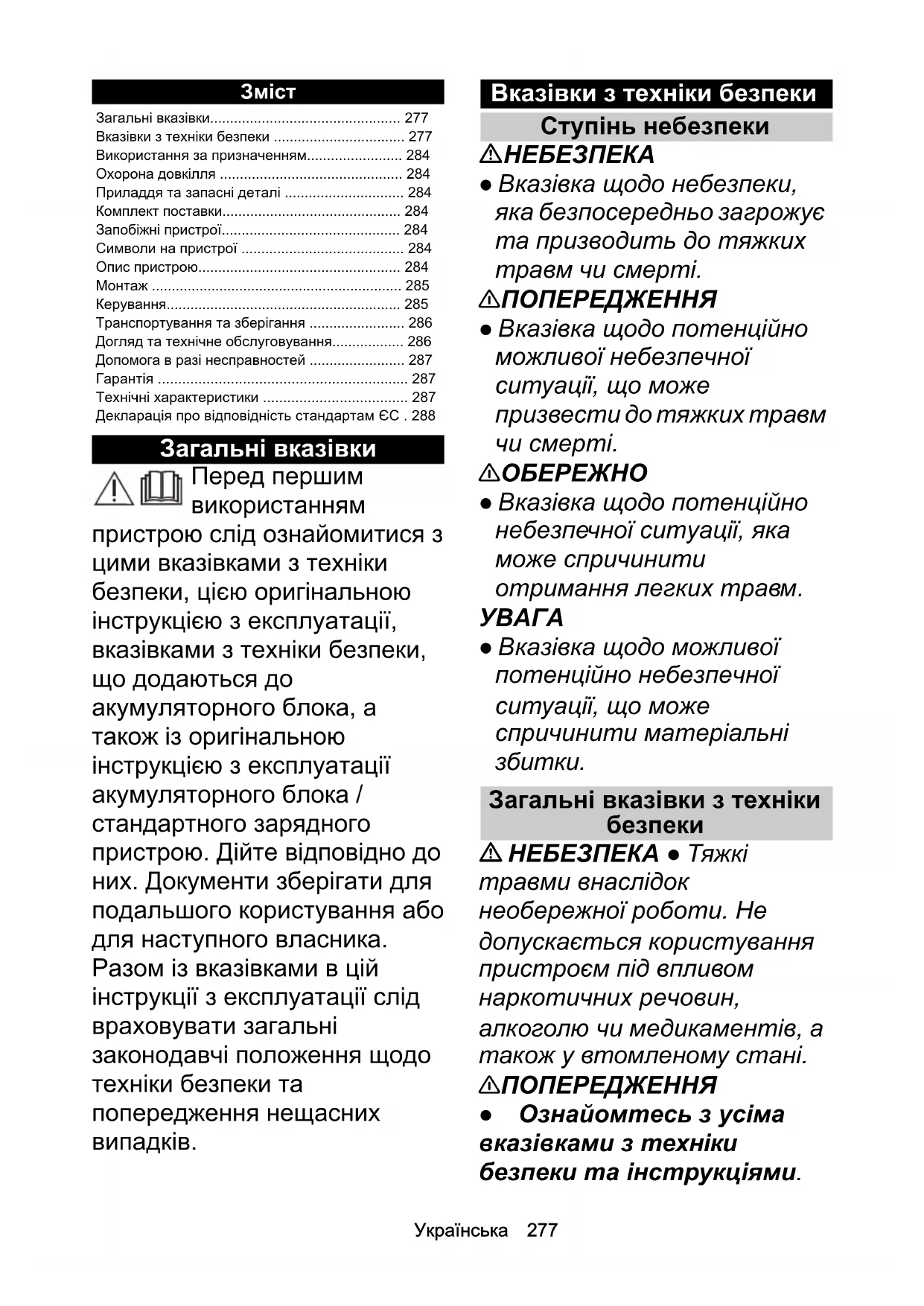

Загальні вказівки Перед першим використанням пристрою слід ознайомитися з цими вказівками з техніки безпеки, цією оригінальною інструкцією з експлуатації, вказівками з техніки безпеки, що додаються до акумуляторного блока, а також із оригінальною інструкцією з експлуатації акумуляторного блока / стандартного зарядного пристрою. Дійте відповідно до них. Документи зберігати для подальшого користування або для наступного власника. Разом із вказівками в цій інструкції з експлуатації слід враховувати загальні законодавчі положення щодо техніки безпеки та попередження нещасних

Вказівки з техніки безпеки Ступінь небезпеки

● Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерті. 몇 ПОПЕРЕДЖЕННЯ ● Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм

● Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

● Вказівка щодо можливої потенційно небезпечної ситуації, що мо

спричинити матеріальні

Загальні вказівки з техніки

• НЕБЕЗПЕКА ● Тяжкі травми внаслідок необережної роботи. Не допускається користування пристроєм під впливом наркотичних речовин, алкоголю чи медикаментів, а також у втомленому стані. 몇 ПОПЕРЕДЖЕННЯ ● Ознайомтесь з усіма вказівками з техніки безпеки та інструкціями. Загальні вказівки p. 277
• Вказівки з техніки безпеки p. 277
• Використання за призначенням p. 284
• Охорона довкілля p. 284
• Приладдя та запасні деталі p. 284
• Комплект поставки p. 284
• Запобіжні пристрої p. 284
• Символи на пристрої p. 284
• Опис пристрою p. 284
• Монтаж p. 285
• Керування p. 285
• Транспортування та зберігання p. 286
• Догляд та технічне обслуговування p. 286
• Допомога в разі несправностей p. 287
• Гарантія p. 287
• Технічні характеристики Декларація про відповідність стандартам ЄС . 288278 Українська Недотримання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом та/або отримання тяжких травм. Зберігайте усі вказівки з техніки безпеки та інструкції для подальшого використання. ● Пристрій не призначений для використання дітьми та особами з обмеженими фізичними, сенсорними або розумовими здібностями, а також особами, не ознайомленими з цими інструкціями. Місцеві положення можуть обмежувати вік оператора. ● Переконайтеся, що всі захисні пристрої, дефлектори та ручки закріплені правильно та надійно. ● Перед роботою переконайтесь, що пристрій, усі органи управління та запобіжні пристрої справно працюють. ● Не експлуатувати пристрій, якщо вимикач на ручці не вмикає або не вимикає пристрій належним чином. p. 287

використанням перевіряйте корпус на наявність пошкоджень. ● Зношені або пошкоджені деталі заміняти в комплекті, щоб зберегти баланс. ● Під час застосування пристрою у робочій зоні не повинні знаходитись діти та інші особи. ● Переконайтеся, що вентиляційні отвори не засмічені відкладеннями. ●  Об'єкти можуть продуватися повітряним потоком на значній відстані. Перед використанням пристрою слід ретельно перевірити робочу зону на відсутність сторонніх предметів, таких як каміння, гілки, металеві предмети, дроти, кістки або іграшки. За наявності вищезазначених предметів їх слід видалити. ● Небезпека травм через викинутого матеріалу. Не використовуйте пристрій на брукованих поверхнях або гравії. ● Керуйте пристроєм тільки на твердій, рівній поверхні та в рекомендованому положенні. 몇 ОБЕРЕЖНО ● Слід ознайомитися с елементами системи керування та принципами належної експлуатації пристрою. ● Носіть повний захист вуха під час використання пристрою. Пристрій надзвичайно гучний і може завдати постійного пошкодження слуху, якщо не дотримуватися суворо інструкцій щодо впливу,Українська 279 зниження шуму та захисту слуху. ● Носіть повний захист очей під час використання пристрою. Виробник настійно рекомендує носити повну маску для обличчя або повністю закриті окуляри. Звичайні окуляри або сонцезахисні окуляри не захистять вас від кинутих предметів. ● Небезпека травмування через захоплення вільного одягу, волосся або прикрас частинами пристрою.

довге волосся назад над рівнем плечей. ● Для роботи з пристроєм слід надягати довгі щільні штани, міцне взуття і щільні рукавиці. Не працювати босоніж. Не надягати прикраси, сандалії чи шорти. УВАГА ● Користувач пристрою несе відповідальність за виникнення нещасних випадків за участю інших людей або майна. Вказівка ● У деяких регіонах нормативні акти можуть обмежувати використання цього пристрою. Для отримання додаткової інформації зверніться до місцевого органу влади. ● Пошкоджені або нерозбірливі попереджувальні знаки на пристрої повинні замінюватися в авторизованій сервісній службі. ● Перед використанням бездротового пилососа очистіть бруд граблями та

Безпечна експлуатація

● Експлуатація у вибухонебезпечних приміщеннях заборонена. 몇 ПОПЕРЕДЖЕННЯ ● Дотримуйтесь мінімальної відстані 15 м від людей і тварин. Вимкніть пристрій, якщо хто-небудь входить в цю зону. ● Тримайте обличчя і

подалі від порту живлення. ● Перед запуском машини переконайтесь, що камера подачі порожня. ● Не тримайте руки чи інші частини тіла в камері подачі, жолобі чи інших рухомих частинах. ● Не користуватися пристроєм за небезпеки удару блискавки. ● Для виявлення потенційних небезпек потрібен безперешкодний огляд робочої зони. Використовувати пристрій тільки за гарного освітлення. ● Під час роботи з пристроєм не бігти, а лише йти. Не пересувайтесь280 Українська задом. Уникайте неприродного положення корпусу під час роботи, стежте за стійким положенням і тримайте рівновагу. ● У жодному разі не використовувати пристрій із несправними захисними пристосуваннями або без запобіжних пристосувань, наприклад щитків і (або) травозбірника. ● Негайно зупиніть пристрій і перевірте на наявність пошкоджень або визначте причину вібрації, якщо пристрій упав, от

або має нехарактерну вібрацію. Віддайте пристрій на ремонт до авторизованої сервісної служби або замініть його. ● У разі несправності або аварії вимкнути пристрій і вийняти акумуляторний блок. Пристрій не може бути повернутий в експлуатацію, поки його не перевіряє авторизований сервісний центр. ● Небезпека травмування обертових деталей. Вимкнути двигун, вийняти акумуляторний блок та переконатися, що всі рухомі частини повністю

Перед тим як залишити пристрій без нагляду. Перед тим, як усунути пробки або почистити

Перш ніж перевірити пристрій після того, як він потрапив на сторонній

Перед перевіркою, очищенням або проведенням робіт із

● Використання подібних інструментів в найближчому оточенні збільшує ризик порушення слуху і ймовірність пропустити потенційну небезпеку, наприклад появу людей у

чій зоні. ● Не вносити жодних змін у пристрій та користуйтеся лише аксесуарами та запасними частинами, рекомендованими виробником. Вказівка ● Використовувати пристрій лише на відкритому повітрі. Будь ласка, дотримуйтесь місцевих норм і правил. Працюючи рано вранці або пізно ввечері, можуть турбувати інших

Безпечна робота бездротової повітродувки 몇 ОБЕРЕЖНО ● Небезпека для здоров’я через вдиханняУкраїнська 281 пилу. Під час роботи з пристроєм користуйтеся засобами для органів слуху. ● Зволожте пилові поверхні, щоб зменшити рівень пилу. ● Не використовувати пристрій поблизу джерел відкритого вогню. ● Не спрямовувати струмінь пари на людей чи тварин. УВАГА ● Пошкодження пристрою при всмоктуванні сміття в повітрозабірник. Не розміщуйте повітродувку на пухких сміттях або поб

них. ● Ніколи не вставляйте предмети в трубки повітродувки. Вказівка ● Використовуйте подовжувач насадки, щоб повітряний потік міг бути близько до землі та ефективно працювати. Безпечна робота бездротового пилососа 몇 ПОПЕРЕДЖЕННЯ ● Небезпека травмування, якщо бездротовий аспіратор в режимі всмоктування використовується лише з верхнього впускного колектора. Ви повинні з'єднати верхній і нижній впускний колектор разом до першого використання. ● Небезпека травмування скошеним матеріалом, що розлітається! Ніколи не використовуйте пристрій для чищення акумуляторів без встановленого накопичувального мішка. Перед початком роботи переконайтесь, що мішок для збору знаходиться у справному стані та повністю закритий. ● Небезпека травмування та пошкодження пристрою. Не пилососити гострими або більшими предметами

рій. Як черепки, каміння, пляшки, банки або металеві шматки. ● Вогонь у мішку. Не пилососити паленими та горілими предметами, такими як Як сигарети, попіл з камінів чи грилів. ● Серйозні травми через обертові лопатки крильчатки. Тримайте частини тіла подалі від обертових частин. Вимкніть двигун і зачекайте, поки лопатки перестануть повертатися, перш ніж

вати дверцята ракелі, приєднувати / замінювати труби або відкривати або знімати відстійник. ● Вимкнути двигун, вийняти акумуляторний блок та переконатися, що всі рухомі частини повністю зупинені: УВАГА ● Блокування всмоктувальної труби. Не тримайте всмоктувальну282 Українська трубу безпосередньо у відро для бруду. Перемістіть пристрій збоку виробу з боку на бік. ● Тримайте двигун вище, ніж впускний кінець впускного колектора. ● Накопичення матеріалу знову виходить із матеріалу всмоктувального порту. Переконайтесь, що в зоні потоку не накопичується жоден матеріал. Безпечне транспортування та зберігання 몇 ПОПЕРЕДЖЕННЯ ● Вимкніть пристрій, дайте йому охолонути та вийміть акумуляторний блок перед зберіганням або транспортуванням

몇 ОБЕРЕЖНО ● Небезпека травмування та пошкодження пристрою. Закріпіть пристрій від руху або падіння під час транспортування. УВАГА ● Приберіть усі сторонні предмети з пристрою перед транспортуванням або зберіганням. ● Зберігайте пристрій у сухому і добре провітрюваному місці, не доступному для дітей. Тримайте пристрій подалі від речовин, що спричиняють корозію, таких як садові хімікати. ● Не зберігайте пристрій просто неба. Безпечне технічне обслуговування та догляд 몇 ПОПЕРЕДЖЕННЯ ● Вимкніть двигун, переконайтесь, що всі рухомі деталі повністю зупинені та вийміть акумуляторну батарею, перш ніж оглядати, чистити або обслуговувати обладнання. ● Роботи з обслуговування та обслуговування цього пристрою вимагають особливого догляду та знань, і їх може виконувати тільки кваліфікований персонал.

авторизованого сервісного центру для обслуговування. ● Щоб забезпечувати надійний стан пристрою, регулярно перевіряти щільність затягування болтів, гайок і гвинтів. ● Вимкнути двигун, вийняти акумуляторний блок та переконатися, що всі рухомі частини повністю зупинені:

● Використовуйте тільки ті запасні частини, приладдя та насадки, які схвалені виробником. Слід використовувати оригінальні запасні частини, приладдя та насадки, тому що саме вониУкраїнська 283 гарантують безпечну та безперебійну експлуатацію

УВАГА ● Після кожного використання очистіть виріб м'якою сухою тканиною. Вказівка ● Ви можете виконувати лише налаштування та ремонтні роботи, описані в цій інструкції з експлуатації. З питань додаткового ремонту звертайтеся до авторизованої сервісної служби у вашому регіоні. ● Пошкоджені чи нерозбірливі наклейки замінено авторизованим сервісним

Залишкові ризики 몇 ПОПЕРЕДЖЕННЯ ● Навіть якщо пристрій експлуатується за правилами, зберігаються деякі залишкові ризики. Під час використання пристрою можуть виникати такі ризики: Вібрація може спричинити травми. Слід використовувати належний інструмент для кожного виду робіт, використовувати відповідні ручки й обмежувати час роботи та впливу вібрації. Шум може спричинити пошкодження органів слуху. Слід використовувати засоби для захисту органів слуху й обмежувати тривалість впливу шуму. Травми від предметів, що викидаються, які можуть просочитися з дихальної труби через тиск повітря, якщо мішок для збору не забезпечений належним чином або пошкоджений. Завжди носіть засоби захисту очей. Зменшення ризику

● Тривале використання пристрою може призвести до порушення

опостачання в руках, спричинене вібрацією. Загальноприйняте значення тривалості використання встановити неможливо, тому що воно залежить від багатьох факторів: Індивідуальна схильність до поганого кровопостачання (часто холодні пальці, поколювання у пальцях). Низька температура навколишнього середовища. Для захисту рук слід надягати теплі

кровопостачання через міцну хватку.284 Українська Безперервна робота більш шкідлива за роботу з

У разі регулярного використання пристрою протягом тривалого часу та повторювання симптомів (поколювання у пальцях, холодні пальці) слід завернутися до лікаря. Використання за призначенням 몇 ПОПЕРЕДЖЕННЯ Пристрій не призначений для використання дітьми та особами з обмеженими фізичними, сенсорними або розумовими здібностями, а також особами, не ознайомленими з цими інструкціями. Пристрій призначений для використання лише

Застосовувати пристрій можна лише в сухому, добре освітленому середовищі. Пристрій призначений для видування та пилососу легких сміття, таких як листя, трава та інші садові відходи. Пристрій використовується для висмоктування бруду та листя, подрібнення та зберігання в колекційному мішку. Будь-яке інше використання, наприклад, зрізання трави, дерев або гілок неприпустиме. Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля. Електричні та електронні пристрої найчастіше містять цінні матеріали, які придатні до вторинної переробки, та компоненти, такі як батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим

Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.com/REACH Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com. Комплект поставки Комплектація пристрою зазначена на упаковці. Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій. Запобіжні пристрої

Відсутні або змінені запобіжні пристрої Запобіжні пристрої призначені для вашого захисту. Забороняється змінювати запобіжні пристрої чи нехтувати ними. Запобіжний вимикач Запобіжний запобіжник спрацьовує за допомогою кріпильного гвинта на впускному колекторі. Це гарантує, що пристрій може бути введений в експлуатацію тільки з встановленим впускним колектором. Символи на пристрої Опис пристрою У цій інструкції з експлуатації описано максимальну комплектацію. Комплект поставки відрізняється залежно від моделі (див. упаковку). Перед уведенням в експлуатацію ознайомитись з інструкцією з експлуатації та усіма вказівками з техніки безпеки. Під час роботи з пристроєм користуватися придатними засобами для захисту очей та органів слуху. Захищати пристрій від впливу дощу та

Небезпека внаслідок розлітання предметів. Тримайте інших людей подалі від робочої зони. Обертові колеса вентилятора. Тримайте руки і ноги подалі від отворів під час роботи пристрою. Гарантований рівень звукового тиску, зазначений на етикетці, становить 107 dB. Потягнути: Швидкодіючий затвор Режим всмоктування БлазбетрібУкраїнська 285 Рисунки див. на сторінках з рисунками Малюнок A 1 ремінець 2 напрямні ролики 3 Нижня всмоктувальна трубка 4 паяльна трубка 5 Кнопка розблокування акумуляторного блока 6 Заводська табличка 7 Корпус двигуна 8 Блокуючий штифт корпусу двигуна 9 Верхня труба для видування і всмоктування 10 Кріпильний гвинт впускного колектора 11 Передня ручка 12 Вушка для перенесення ремінця 13 Turbo Boost Knopf 14 управління швидкістю 15 Задня ручка 16 Вимикач пристрою 17 Режим вимикання / всмоктування вимикача 18 відвисати 19 Адаптер Fangsack 20 Fangsack 21 *Акумуляторний блок Battery Power 18V 22 * Пристрій швидкого заряджання Battery Power 18V

Акумуляторний блок Пристрій дозволено експлуатувати з акумуляторним блоком 18 В Kärcher Battery Power.

Збірний повітродувник / відсмоктувач 몇 ПОПЕРЕДЖЕННЯ Небезпека травм через неповно зібраний

Працювати з пристроєм дозволяється лише тоді, коли він знаходиться у зібраному та робочому

1. Натисніть важіль вниз і зафіксуйте трубу

повітродувки в адаптері напрямних роликів у потрібному положенні. Малюнок B

2. Вставте перехідник нижнього впускного

колектора у впускний отвір вентилятора. Малюнок C

3. Засуньте нижню всмоктувальну трубу у верхню

трубу видуву та всмоктування. Малюнок D

4. Встановіть корпус двигуна.

Малюнок E a Витягніть корпус двигуна фіксатора якнайдалі. b Вставте повітродувку і впускний колектор в корпус двигуна. c Вставте стопорний штифт корпусу двигуна і переконайтесь, що він правильно встановлений у фіксуючий пристрій. d Вставте гвинт кріплення впускного колектора і затягніть, поки він не почує чутне клацання. ), спрацював захисний вимикач двигуна.

5. Установити акумуляторний блок (див. главу

Встановити сумку для вилову.

6. Прикріпіть ремінь до петлі на ручці, див. Розд

Навішування ременя. Встановити сумку для вилову

1. Монтуйте збиральний мішок.

Малюнок F a Зачепіть клапоть мішка для улову у вушко на верхній трубі для видування і всмоктування. b Перетягніть сумку для збирання через перехідник на адаптері. c Вставте адаптер на місце. Навішування ременя

1. Причепіть ремінь до петлі на ручці,

переконуючись, що швидке звільнення є доступним у будь-який час. Малюнок G

몇 ПОПЕРЕДЖЕННЯ Небезпека травм через неповно зібраний

Працювати з пристроєм дозволяється лише тоді, коли він знаходиться у зібраному та робочому

Небезпека травмування частинами, що розлітаються Під час проведення будь-яких робіт на пристрої використовуйте захисні окуляри та рукавиці. Елементи керування Акумуляторний аспіратор має такі елементи управління: Важіль регулювання швидкості для безперебійного регулювання швидкості повітряного потоку. Кнопка турбопідсилення для максимального набору швидкості повітря за допомогою регулювання швидкості. Важіль перемикача для перемикання режимів видуву та всмоктування. Встановлення акумулятора

Засмічені контакти Пошкодження пристрою та акумулятора Перед встановленням акумулятора перевірте гніздо акумулятора та контакти на предмет забруднення та у разі необхідності очистіть їх. Малюнок H

1. Встановити акумулятор у гніздо та зафіксувати

до характерного звуку. Увімкніть пристрій (режим всмоктування)

Небезпека травмування від літаючих частин та пошкодження слуху через шум Використовуйте повний комплект засобів захисту очей та органів слуху.286 Українська 몇 ПОПЕРЕДЖЕННЯ Ризик травмування через втрату контролю Завжди тримайте пристрій обома руками.

1. Зняти акумуляторний блок, див. главу

Встановлення акумулятора.

2. Увімкнути електропристрій.

Малюнок I a Встановіть важіль перемикача в режим всмоктування. b Натиснути вимикач пристрою. Пристрій запускається. c Використовуйте регулювання швидкості для регулювання кількості повітряного потоку. d У разі необхідності, Натисніть кнопку Turbo Boost для максимального потоку. Увімкніть пристрій (режим повітродувки)

Небезпека травмування від літаючих частин та пошкодження слуху через шум Використовуйте повний комплект засобів захисту очей та органів слуху. 몇 ПОПЕРЕДЖЕННЯ Ризик травмування через втрату контролю Завжди тримайте пристрій обома руками.

1. Зняти акумуляторний блок, див. главу

Встановлення акумулятора.

2. Увімкнути електропристрій.

Малюнок J a Встановіть важіль перемикача в режим повітродувки. b Натиснути вимикач пристрою. Пристрій запускається. c Використовуйте регулювання швидкості для регулювання кількості повітряного потоку. d У разі необхідності, Натисніть кнопку Turbo Boost для максимального потоку. Вийміть мішок для вилову 몇 ПОПЕРЕДЖЕННЯ Рух вентиляторних коліс та мульчування

Одягніть захисні рукавички. Тримайте пальці подалі від вентилятора та мульчуючих лез.

1. Вимкнути пристрій.

2. Зняти акумуляторний блок, див. главу Демонтаж

акумуляторного блока.

3. Вийміть мішок для вилову.

Малюнок K a Візьміть клапоть сумки для вилову з вушка. bНатисніть важіль вниз. c Зніміть колекційну сумку з шиї. Fangsack leeren 몇 ПОПЕРЕДЖЕННЯ Рух вентиляторних коліс та мульчування

Одягніть захисні рукавички. Тримайте пальці подалі від вентилятора та мульчуючих лез.

1. Вимкнути пристрій.

2. Зняти акумуляторний блок, див. главу Демонтаж

акумуляторного блока.

3. Зняти головку пилососа (див. главу Вийміть

4. Відкрийте сумку для вилову та спорожніть вміст.

Малюнок L Демонтаж акумуляторного блока

Під час тривалих перерв у роботі вийміть акумуляторну батарею з пристрою і захистить її від несанкціонованого використання.

1. Потягнути кнопку розблокування акумуляторного

блоку в напрямку акумуляторного блоку. Малюнок M

2. Натиснути кнопку розблокування

акумуляторного блоку, щоб розблокува

3. Вийняти акумуляторний блок з пристрою.

1. Вийняти акумуляторний блок з пристрою (див.

главу Демонтаж акумуляторного блока).

2. Очистити пристрій (див. главу Очищення

Транспортування та зберігання

1. Вимкнути пристрій.

2. Зняти акумуляторний блок, див. главу Демонтаж

акумуляторного блока.

3. Зняти головку пилососа (див. главу Вийміть

4. Видаліть всмоктувальну трубку.

Малюнок N a Накрутіть всмоктувальну трубку кріплення

b Зніміть кріпильний гвинт впускного колектора. c Витягніть корпус двигуна фіксатора якнайдалі. 몇 ПОПЕРЕДЖЕННЯ Рух вентиляторних коліс та мульчування

Одягніть захисні рукавички. Тримайте пальці подалі від вентилятора та мульчуючих лез. d Зніміть верхню повітродувку і впускний колектор з корпусу двигуна. Догляд та технічне обслуговування Очищення пристрою 몇 ПОПЕРЕДЖЕННЯ Неконтрольований запуск Небезпека травмування Під час перерв у роботі та перед проведенням робіт з техобслуговування та догляду витягнути акумулятор з пристрою.

Неправильне очищення Пошкодження пристрою Очищайте пристрій вологою тканиною. Не використовуйте миючих засобів, що містять розчинники. Не занурюйте пристрій у рідини. Не мийте пристрій під струменем води зі шланга або під високим ти

1. Вимкнути пристрій.

2. Зняти акумуляторний блок (див. главу Демонтаж

акумуляторного блока).Українська 287

3. Після кожного використання очищувати

поверхню пристрою м’якою сухою ганчіркою або

Малюнок O Видаліть блокування

Не намагайтеся знімати вентилятор або мульчуючі леза. Якщо потрібно зняти ножі мульчі або вентилятор, зверніться до уповноваженого представника служби обслуговування. 몇 ПОПЕРЕДЖЕННЯ Рух вентиляторних коліс та мульчування

Одягніть захисні рукавички. Тримайте пальці подалі від вентилятора та мульчуючих лез.

1. Вимкнути пристрій.

2. Зняти акумуляторний блок, див. главу Демонтаж

акумуляторного блока.

3. Зняти головку пилососа (див. главу Вийміть

4. Зніміть верхню трубу видуву і всмоктування.

Малюнок N a Накрутіть всмоктувальну трубку кріплення

b Зніміть кріпильний гвинт впускного колектора. c Витягніть корпус двигуна фіксатора якнайдалі. d Зніміть верхню повітродувку і впускний колектор з корпусу двигуна.

5. У разі необхідності, усунути закупорку труб.

6. У разі необхідності, усуньте блокування

7. У разі необхідності, видаліть закупорку насадки.

8. Очистіть отвори корпусу двигуна.

Допомога в разі несправностей Несправності часто мають просту причину, яку можна усунути самостійно за допомогою інструкцій, наведених нижче. За наявності сумнівів або в разі неназваних несправностей слід звертатися до авторизованої сервісної служби. Під час збільшення строку служби ємність акумуляторного блока знижуватиметься навіть за доброго обслуговування, внаслідок чого навіть у разі повної зарядки повний час роботи більше не забезпечуватиметься. Це не є дефектом.

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті) Технічні характеристики Помилка Причина Усунення Пристрій не запускається Акумуляторний блок встановлено неправильно. Встановити акумуляторний блок у гніздо до фіксації. Акумуляторний блок розряджений. Зарядити акумуляторний блок. Акумуляторний блок несправний. Замінити акумуляторний блок. Під час складання запобіжний вимикач не відключався.

1. Ще раз прикрутіть кріпильний гвинт на

всмоктувальній трубі.

2. Затягніть кріпильний гвинт впускного

колектора, поки не почуєте клацання

Спрацював перемикач безпеки. Пристрій зупиняється під час роботи Акумулятор перегрітий Зупинити роботу і зачекати, доки температура акумулятора не знизиться до нормального значення. Двигун перегрітий Зупинити роботу і дати двигуну

Робочі характеристики пристрою Номінальна напруга V 18 Вентилятор середньої швидкості повітря km/h 152,9 +/- 10 % Середня швидкість повітряного турборежиму km/h 186,7 +/- 10 % Максимально теоретична повітродувка акумулятора km/h 186,7 +/ - 10 % Максимально теоретична швидкість повітряного турборежимного вентилятора km/h 262,9 +/ - 10 % Пристрій всмоктування акумулятора середньої швидкості повітря km/h 112,7 +/- 10 % Пристрій всмоктування акумулятора середньої швидкості повітря з турбо

km/h 135,2 +/- 10 %288 Українська Зберігається право на внесення технічних змін. Значення вібрації 몇 ПОПЕРЕДЖЕННЯ Зазначене значення вібрації виміряне за допомогою стандартного методу випробування і може використовуватися для порівняння з пристроєм. Зазначене значення вібрації може бути використано у попередній оцінці навантаження. Залежно від способу використання пристрою, рівень вібрації під час поточного використання пристрою може відрізнятися від зазначеного загального значення. Пристрої зі значенням вібрації рука-плече > 2,5 м/с² (див. главу Технічні характеристики в інструкції з експлуатації) 몇 ОБЕРЕЖНО ● Під час безперервного використання пристрою протягом декількох годин може заявитися відчуття оніміння. ● Для захисту рук слід надягати теплі рукавиці. ● Періодично робити паузи в

Декларація про відповідність стандартам ЄС Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: батарея Saugbläser Тип: 1.444-10x.x Відповідні директиви ЄС 2006/42/EG (+2009/127/EG) 2014/30/ЄС 2000/14/ЄС (+2005/88/ЄС) 2011/65/ЄС Застосовувані гармонізовані стандарти EN 60335-1:2012+A11:2014+A13:2017 EN 50636-2-100:2014 EN 55014-1: 2017 EN 55014-2: 2015 EN 50581: 2012 Застосовуваний метод оцінки відповідності 2000/14/ЄС зі змінами згідно з 2005/88/ЄС: Додаток V Рівень звукової потужності, дБ(A) Виміряний:105 Гарантований:107 Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Особа, відповідальна за ведення документації: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 м. Вінненден, 01.09.2018 Максимально теоретичний пристрій для всмоктування акумулятора зі швидкістю

km/h 138,4 +/ - 10 % Максимально теоретичний пристрій всмоктування акумулятора з турбо режимом km/h 162,6 +/ - 10 % мульчі співвідношення 10:1 Volumen Fangsack l 45 Розміри та вага Вага (без акумуляторного

kg 3,5 Довжина x ширина x висота mm 1243 x 171 x

Розраховані значення згідно з EN 50636-2-100 Рівень звукового тиску L

Акумуляторна повітродувка dB(A) 87,6 Рівень звукового тиску L

Бездротовий пилосос dB(A) 90,8

dB(A) 3,0 Рівень звукової потужності

dB(A) 107 Загальне значення вібрації акумуляторної повітродувки m/s

3,0 Загальне значення вібрації бездротового пилососа m/s
