ПОСІБНИК КОРИСТУВАЧА HVG6BR4K3B HOOVER

ULOŽENIE A REŠPEKTOVANIE ŽIVOTNÉHO PROSTREDIA Ak je to možné, pokrievku zakryte vekom. Plameň sa reguluje tak, aby neprekrýval priemer panvice. Usporiadanie horákov 4 Plyn - L1 - STD 4 Plyn - L2 - Diamond 4 Plyn - L3 - Big Rear 4 Plyn - L4 - Big Front 5 Plyn - L5 - Central 5 Plyn - L6 - 4+1 Horák AUX/SR/2R AUX/SR/2R AUX/SR/R/DC AUX/SR/R/DC AUX/SR/2R/DC AUX/SR/2R/DC Typ PVUH60MF PVUH60MF PVUH60MF PVUH60MF PVUH75MF PVUH75MF FFD ANO ANO ANO ANO ANO ANO AUX 1kW 1 1 1 1 1 1 SR 1,75 kW 2 1 1 1 1 2 R 2,7 kW 1 2 1 1 2 1 DC 4 kW Mono - - 1 - - - DC 4,2 kW Mono - - - 1 - 1 DC 4,5 kW Mono - - - - 1 - Nominálny tepelný príkon 7,2kW 8,15kW 9,45kW NG 9,65 kW LPG 9,45kW 12,65kW NG 11,4kW LPG 11,2kW G20/20 mbar 686 l/h 776 l/h 900 l/h 920 l/h 1204 l/h 1085 l/h G30/28-30 mbar 524 g/h 593 g/h 688 g/h 688 g/h 920 g/h 814 g/h Trieda inštalácie 3 3 3 3 3 3 Napätie (V)/frekvencia (Hz) 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz Elektrický výkon 1 1 1 1 1 1 Elektrický zapálenie ANO ANO ANO ANO ANO ANO Rozmery výrobku 595x505x42 595x505x42 595x505x42 595x505x42 745x505x42 745x505x4264 UK ІНСТРУКЦІЯ З ТЕХНІКИ БЕЗПЕКИ УВАГА: небезпека пожежі: не зберігайте жодних предметів на варильній поверхні. ЗАСТЕРЕЖЕННЯ: не залишайте процес приготування без нагляду. Короткотривалий процес приготування повинен проходити під постійним наглядом. Цей пристрій не призначений для використання із зовнішнім таймером чи з окремою системою дистанційного керування. Ми рекомендуємо вам зберегти інструкції зі встановлення та експлуатації для подальшого використання, а також перед встановленням варильної поверхні, записати її серійний номер на випадок, якщо вам знадобиться допомога у вигляді післяпродажного обслуговування. УВАГА: прилад та його доступні частини можуть нагріватися під час роботи. Слід бути обережному, щоб уникнути дотику до нагрівальних елементів. Діти віком до 8 років можуть знаходитися біля приладу лише за умови постійного нагляду. УВАГА: готування без нагляду на варильній поверхні із застосуванням жиру чи олії може бути небезпечним та призвести до виникнення пожежі. НІКОЛИ не намагайтеся загасити вогонь водою, просто вимкніть прилад та накрийте полум'я кришкою чи протипожежною

Даний пристрій може використовуватися дітьми віком від УВАГА: використовуйте лише решітки для варильних поверхонь від виробника або ж ті, які рекомендовані виробником в інструкції, а також решітки, що входять до комплекту постачання приладу. Використання невідповідних решіток може призвести до нещасних випадків. УВАГА: якщо поверхня тріснула, не торкайтеся скла та вимкніть прилад, щоб уникнути ураження електричним струмом. Уникайте прямого погляду на галогенні лампи 8 років та особами з обмеженими фізичними, сенсорними або розумовими здібностями, а також особами без необхідного досвіду та знань, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання пристрою і розуміють можливу небезпеку. Не залишайте дітей без нагляду, а також переконайтеся, що вони не граються з приладом. Дітям забороняється виконувати очищення та обслуговування пристрою без нагляду дорослих. Настійно рекомендується тримати дітей осторонь від варильних поверхонь, під час їх експлуатації або коли вони вимкнені, до тих пір поки індикатор залишкового тепла включений, щоб уникнути ризику серйозних опіків. зеленого) має перевищувати 10 мм зі сторони повинна бути належно заземленою, а також придатною для навантаження, зазначеного на ярлику. Провід заземлення позначено жовто- зеленим кольором. Ця процедура повинна проводитися відповідним кваліфікованим працівником. У разі несумісності розетки та вилки приладу, попросіть електрика замінити розетку на іншу, яка відповідатиме необхідному типу. Вилка та розетка повинні відповідати чинним нормам країни, де здійснюється встановлення. Підключення до джерела живлення також може здійснюватися шляхом розміщення всеполярного вимикача між приладом та джерелом живлення, який може витримувати максимальне підключене навантаження і який відповідає чинному законодавству. Підключіть вилку до заземленого кабелю живлення, який витримує напругу, струм та навантаження, вказані на ярлику. Розетка З метою уникнення небезпеки, заміна пошкодженого шнура живлення повинна здійснюватися виробником, фахівцем сервісного центру або іншою кваліфікованою особою. Довжина проводу заземлення (жовто- варильної поверхні. Жовто-зелений кабель заземлення не повинен перериватися вимикачем. Розетка чи всеполярний вимикач, що використовуються для підключення, повинні залишатися легкодоступними після встановлення приладу. Відключення може здійснюватися за рахунок доступності вилки або включенням перемикача у фіксовану проводку відповідно до правил

Не кладіть металеві предмети на варильну поверхню, наприклад, ножі, виделки, ложки або кришки. Вони можуть нагріватися. Не слід розігрівати на варильній поверхні їжу в алюмінієвій фользі чи в пластикових контейнерах. Щоб запобігти накопиченню бруду і жиру, після кожного використання варильної поверхні її слід очищувати. Якщо цього не робити, то під час повторного використання варильної поверхні всі залишки нагріватимуться та виділятимуть дим і неприємні запахи, не клемної колодки. Переріз внутрішніх провідників повинен відповідати напрузі, що поглинається варильною поверхнею (вказано на ярлику). Тип кабелю живлення повинен бути H05 GG-F для варильних поверхонь розміром 60-75 см або H05-V2V2-F для варильних поверхонь розміром 75 см.Не торкайтеся поверхні приладу. Не використовуйте прилад. Завжди розміщуйте каструлю в центрі зони, на якій ви готуєте їжу. Не використовуйте варильну поверхню для зберігання будь-яких предметів. Уникайте ковзання посуду по варильній поверхні. Для роботи пристрою на номінальній частоті не потрібно жодних додаткових операцій /налаштувань. очисник високого тиску для очищення

Ніколи не використовуйте пароочисник або Не торкайтеся зон нагрівання під час роботи варильної поверхні та деякий час після її використання. Ніколи не готуйте безпосередньо на варильній поверхні зі склокераміки. кажучи вже про ризик виникнення пожежі. Завжди використовуйте відповідний посуд. У разі розбиття скла електроконфорки: Негайно вимкніть всі пальники й електричний нагрівальний елемент та ізолюйте прилад від джерела живлення. У жодному разі не кладіть нічого на панель керування. Не використовуйте варильну поверхню в якості робочої зони. Не використовуйте поверхню як дошку для

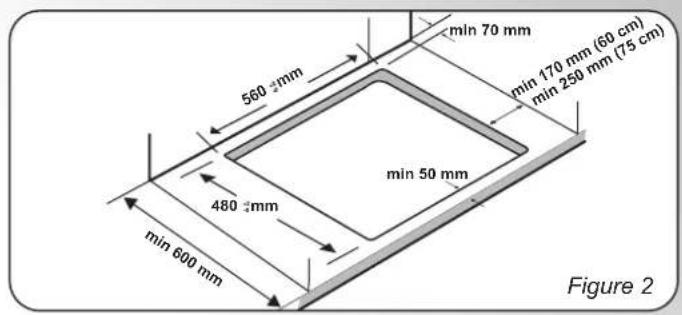

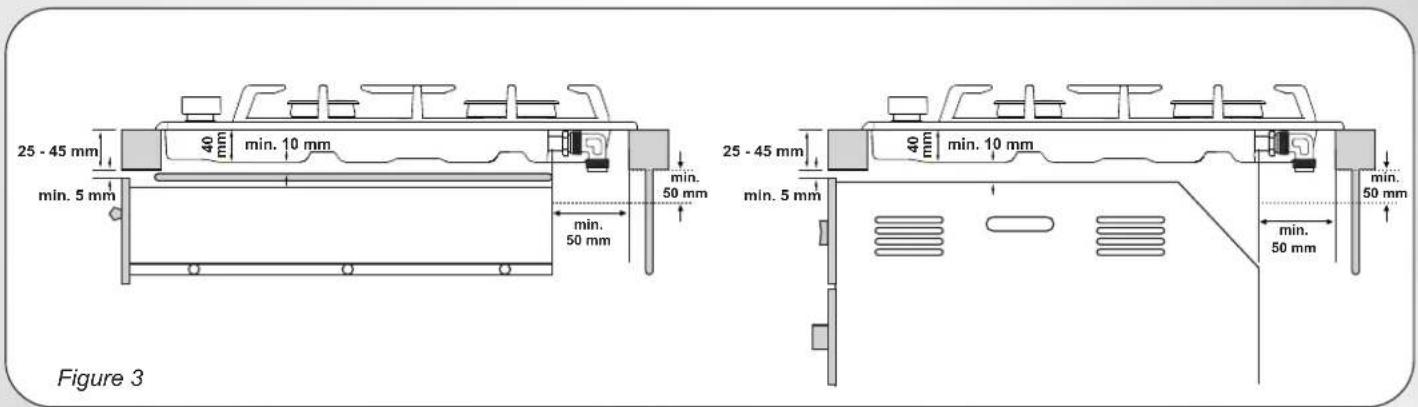

Не зберігайте важких предметів над варильною поверхнею. При падінні на варильну поверхню, вони можуть призвести до пошкодження. 65 UK66 UK Варильна поверхня може бути встановлена на будь-якій термостійкій робочій поверхні, яка витримує температуру 100°С, і має товщину 25-45 мм. Розміри отвору, який необхідно вирізати, показані на Рис. 2. Якщо між вбудованою варильною поверхнею та порожниною внизу є доступний простір, між ними необхідно вставити роздільну стінку, виготовлену з ізоляційного матеріалу (деревини або аналогічного матеріалу) (Рис. 2). Використовувати проміжну панель з деревини. Важливо – Схема на Рис. 1 зображає спосіб застосування герметика. Варильна поверхня встановлюється шляхом приєднання кріпильних затискачів, які входять до комплекту, використовуючи Отвори в основі пристрою. Металеві предмети в ящику можуть досягати високих температур через рециркуляцію повітря. Тому рекомендується Якщо варильна поверхня встановлена поруч з шафою з обох боків, відстань між варильною поверхнею та шафою повинна бути не менше 17 см (60 см) або 25 см (75 см) (див. Рис. 2); тоді як відстань між варильною поверхнею та задньою стінкою повинна бути не менше 70 мм. Відстань між варильною поверхнею та будь-яким іншим приладом або пристроєм над нею (наприклад, витяжкою) повинна бути не меншою ніж 70 см (Рис. 4)

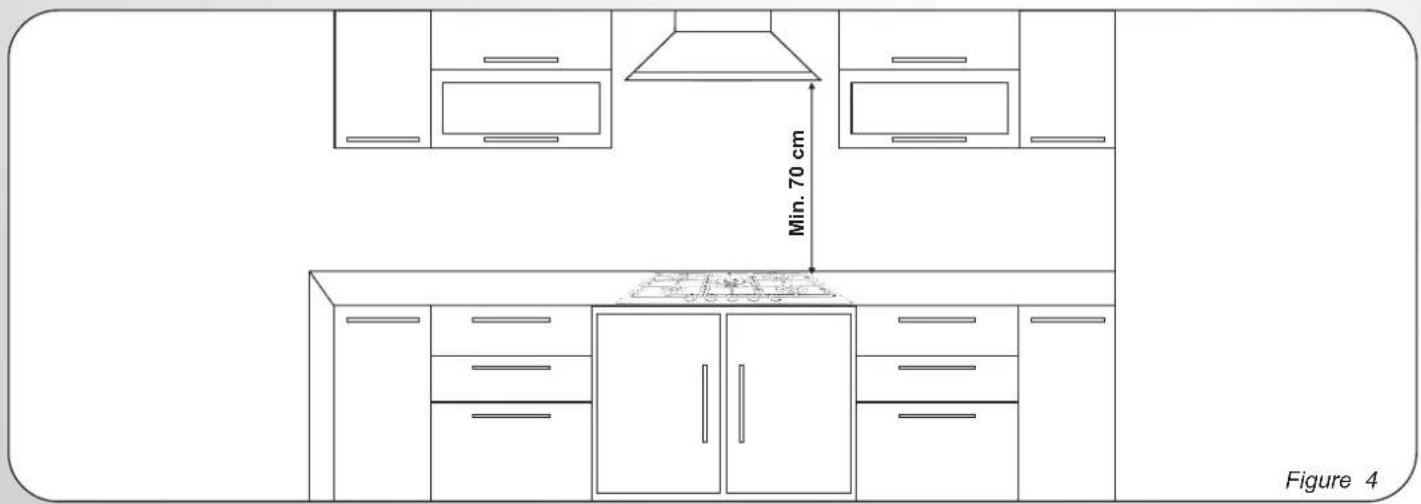

1.2. НАЙКРАЩЕ МІСЦЕ РОЗТАШУВАННЯ Перед встановленням або використанням даного приладу уважно прочитайте інструкцію. Цей прилад повинен встановлюватися відповідно до чинних норм та використовуватися лише в добре провітрюваному приміщенні. Газовий кухонний прилад виділяє тепло та вологу в зоні, де він встановлений. З цієї причини ви повинні забезпечити хорошу вентиляцію, передбачивши вентиляційні отвори або встановивши витяжку з димоходом. Інтенсивне і тривале використання приладу може потребувати додаткової вентиляції, наприклад, відчинення вікна або збільшення швидкості електричного вентилятора, у разі його наявності. Електричний вентилятор повинен мати достатню потужність, щоб здійснити повну заміну повітря в кухні 3-5 разів на годину. Фахівець зі встановлення повинен дотримуватися усіх Відповідних національних стандартів. Якщо встановлення витяжки являється неможливим, тоді потрібно встановити електричний вентилятор у зовнішню стіну або вікно, щоб забезпечити достатню вентиляцію.

2. ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ (ТІЛЬКИ ДЛЯ

ВЕЛИКОБРИТАНІЇ) Нейтральне з'єднання Даний прилад призначений тільки для домашнього використання. Підключення до електромережі повинно виконуватись кваліфікованим електриком, з дотриманням усіх діючих правил щодо таких установок. Зелений і жовтий провід Заземлення Синій провід Примітка: Ми не рекомендуємо використання пристроїв захисту від витоку струму на землю разом з електричними кухонними приладами, підключеними до точок розгалуження через можливе "хибне спрацьовування". Ще раз нагадуємо, що прилад повинен бути правильно заземлений, виробник не несе жодної відповідальності за будь-які інциденти, що відбулися в результаті неправильного електричного монтажу. Проводи повинні підключатися до джерела живлення наступним

Докладнішу інформацію щодо споживаної потужності даної продукції можна знайти в інструкції з експлуатації та на табличці приладу. У разі необхідності використання іншого, довшого кабелю для вбудованого приладу, рекомендується обирати відповідний аналог, стійкий до нагрівання. ПІДКЛЮЧЕННЯ ДО БЛОКУ РОЗГАЛУЖЕННЯ Прилад повинен підключатися тільки до відповідної номінальної точки розгалуження, трьохконтактна вилка/розетка на 13 ампер не підходить. Повинен бути передбачений біполярний вимикач, а схема повинна мати відповідний захист запобіжником. Коричневий провід Фаза Увага! Прилад потребує заземлення. 2.1. ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ Коли над вбудованою духовкою встановлена варильна поверхня розміром 60 см або 75 см, тоді духовка повинна охолоджуватися вентилятором. Переріз кабелю повинен бути правильного розміру по відношенню до потужності, яку споживає варильна поверхня. Перевірте дані щодо напруги на паспортній табличці та переконайтеся, що кабель живлення відповідає типу 3x0,75 мм² H05 GG-F для варильних поверхонь розміром 60-75 см або H05- V2V2-F для варильних поверхонь розміром 75 см. Якщо варильна поверхня підключається безпосередньо до мережі електроживлення, тоді повинен бути встановлений автоматичний вимикач. Якщо кабель живлення пошкоджено, його повинен замінити кваліфікований фахівець, щоб уникнути будь-якого можливого Ризику. Провід заземлення (зеленого і жовтого кольору) повинен бути щонайменше на 10 мм довший, ніж проводи фази та

Перед підключенням, перевірте систему заземлення. Згідно із законом, цей прилад повинен бути заземлений. У разі недотримання вимог, виробник не несе відповідальності за будь- які з битки, завдані л юдям ч и м айну. Я кщо в илка щ е н е приєднана, встановіть таку, щоб відповідала навантаженню, зазначеному на табличці з технічними даними. Провід заземлення позначений жовтим/зеленим. Вилка завжди повинна знаходитися в доступному місці. Перевірте інформацію на табличці з технічними даними, розташованій на зовнішній стороні приладу, переконавшись, що живлення та вхідна напруга підходять.

Коричневий провід Зелений/жовтий провід Синій провід

Якщо прилад не обладнано кабелем живлення і вилкою, або іншими засобами для відключення від мережі живлення, що мають розмикання контактів у всіх полюсах, які забезпечують повне відключення при категорії перенапруги III, в інструкції вказано, що в стаціонарну електропроводку повинен бути включений засіб для відключення, відповідно до правил монтажу електроустановок. 1.ІНСТРУКЦІЯ ДЛЯ ВСТАНОВЛЕННЯ ВСТАНОВЛЕННЯ ПОБУТОВОГО ПРИЛАДУ МОЖЕ БУТИ СКЛАДНОЮ ПРОЦЕДУРОЮ І, ПРИ НЕПРАВИЛЬНОМУ ВИКОНАННІ, МОЖЕ СУТТЄВО ВПЛИНУТИ НА БЕЗПЕКУ СПОЖИВАЧА. САМЕ З ЦІЄЇ ПРИЧИНИ, ДАНА РОБОТА МАЄ ПРОВОДИТИСЯ КВАЛІФІКОВАНИМ ФАХІВЦЕМ, ЯКИЙ ЗДІЙСНЮВАТИМЕ ЇЇ ВІДПОВІДНО ДО ВСІХ ТЕХНІЧНИХ НОРМ. У РАЗІ НЕДОТРИМАННЯ РЕКОМЕНДАЦІЙ І ЗДІЙСНЕННЯ ВСТАНОВЛЕННЯ НЕКВАЛІФІКОВАНОЮ ОСОБОЮ ВИРОБНИК ЗНІМАЄ ІЗ СЕБЕ БУДЬ-ЯКУ ВІДПОВІДАЛЬНІСТЬ ЗА ТЕХНІЧНУ НЕСПРАВНІСТЬ ПРИЛАДУ АБО ПОШКОДЖЕННЯ ТОВАРІВ ЧИ ТРАВМИ ОСІБ. подальші інструкції, щоб змінити регулювання газу. Для рідкого газу (газовий балон) використовуйте регулятори тиску, які відповідають національним стандартам. Ці інструкції призначені для кваліфікованого персоналу, монтаж устаткування повинен здійснюватися відповідно до національних стандартів. (Тільки для Великобританії: згідно із законом встановлення та введення в експлуатацію газових приладів повинно виконуватися лише кваліфікованим фахівцем). Усі види робіт повинні виконуватися при відключеному живленні. На табличці з технічними даними на приладі вказаний тип газу, передбачений для використання. Підключення до газової мережі чи газового балона слід проводити після перевірки типу газу, що постачатиметься. Якщо тип газу є невідповідним, див. Використовуйте тільки труби, шайби і ущільнювальні шайби, які відповідають національним стандартам. Для деяких моделей передбачений конічний тип з’єднання для встановлення в тих країнах, де цей тип з'єднання є обов'язковим; на Рис. 8 вказано, як розпізнавати різні типи з'єднань (CY = циліндричне, CO = конічне). У будь-якому разі циліндрична частина з’єднання повинна кріпитися до варильної поверхні. При підключенні варильної поверхні до газопостачання за допомогою гнучких шлангів, переконайтеся, що максимальна відстань, на яку протягнений шланг, не перевищує двох метрів. Гнучка труба повинна бути встановлена таким чином, щоб вона не контактувала з рухомою частиною корпусу (наприклад, шухлядою) і не проходила через будь-який простір, де вона може бути роздавлена/перекручена або будь-яким чином пошкоджена. Щоб уникнути будь-якого можливого пошкодження варильної поверхні, при встановленні дотримуйтеся цієї послідовності (Рис. 6): 2.2. ГАЗОВЕ ПІДКЛЮЧЕННЯ67 UK 2.3. ПРИСТОСУВАННЯ ВАРИЛЬНОЇ ПОВЕРХНІ ДО РІЗНИХ ТИПІВ ГАЗУ Для пристосування варильної поверхні до використання з різними типами газу, дотримуйтеся наступних інструкцій:

• Вставте шестигранний ключ (7 мм) в опору пальника (Рис. 7)

• Відкрутіть інжектор та замініть його відповідним для того типу Газу, що використовуватиметься (див. таблицю типів газу).

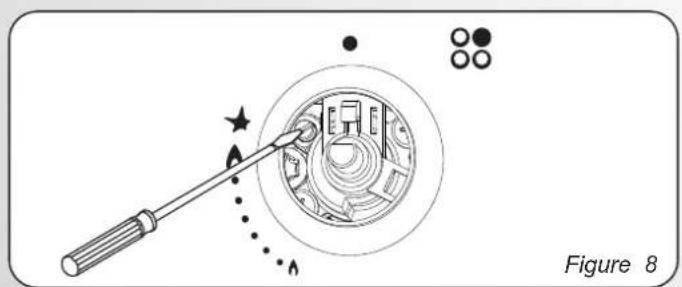

• Зніміть решітки та пальники 2.4. РЕГУЛЮВАННЯ МІНІМАЛЬНОГО ПОЛУМ’Я Запаливши пальник, поверніть ручку управління до мінімальної позначки та зніміть її (це можна легко зробити простим натисканням). Використовуючи невелику викрутку, ви можете налаштувати регулювальний гвинт так, як показано на Рис. 9. Поворот гвинта за годинниковою стрілкою зменшує потік газу, в той час, як поворот проти годинникової стрілки збільшує потік. Використовуйте це налаштування, щоб отримати полум'я приблизно від 3 до 4 мм у висоту, а потім помістіть ручку управління назад. При використанні зрідженого нафтового газу – гвинт для налаштування полум'я слід повернути (за годинниковою стрілкою) до кінця. Після здійснення нового регулювання газу, замініть стару газову табличку з технічними даними на вашому приладі тією (постачається в комплекті з плитою), яка відповідає використовуваному типу газу.

3. ВИКОРИСТАННЯ ВАРИЛЬНОЇ ПОВЕРХНІ –

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ При використанні чавунних решіток; під решіткою зазначено її положення. Переконайтеся, що відповідна решітка встановлена в правильному порядку. Перед використанням пальника обов’язково відцентруйте пальник по периметру решітки, як показано на малюнку. Цей прилад повинен використовуватися лише для домашнього приготування їжі, будь-яке інше використання буде вважатися неправильним і, отже, може бути небезпечним. Виробник не несе відповідальність за будь-яку шкоду чи втрату внаслідок неправильного використання.

95 л/год 167 л/год 257 л/год Газовий пальник слід відрегулювати так, щоб полум'я не виходило за межі основи каструлі. Не використовуйте посуд з увігнутим або опуклим дном. Якщо з часом газові ручки туго повертаються, тоді їх необхідно УВАГА! Якщо полум'я випадково згасло, поверніть ручку в положення вимкнення та не намагайтеся повторно запалити конфорку принаймні протягом однієї хвилини. Така процедура повинна виконуватися тільки кваліфікованим

3.1. ВИКОРИСТАННЯ ГАЗОВОГО ПАЛЬНИКА ЗАГАЛЬНІ РЕКОМЕНДАЦІЇ Більшого символу полум'я і тримайте її натиснутою протягом 5 секунд після запалювання. Ця варильна поверхня оснащена електронною системою запалювання пальників. Увага! Якщо в приладі немає електрики, для запалення пальника слід використовувати сірник або запальничку, виконавши

°розмістіть запалений сірник або запальничку біля пальника °Натисніть і поверніть ручку проти годинникової стрілки до ° натисніть і поверніть ручку проти годинникової стрілки до Більшого символу полум'я і тримайте її натиснутою протягом 5 секунд після запалювання. Для запалювання пальників виконайте наступне: Для оптимального результату під час приготування їжі, використовуйте посуд з плоским дном. Розмір дна повинен відповідати розміру пальника. Таблиця А. Система запалювання виділятиме іскри до тих пір, поки ручка управління натиснута. Перед увімкненням газової варильної поверхні, переконайтеся в правильному розміщенні пальників та їх ковпаків. Увага! У будь-якому разі, якщо пальник не запалився через 5 секунд, припиніть використання приладу та зачекайте принаймні 1 хвилину, перш ніж спробувати запалити пальник знову. DC 4 кВт Mono

73 г/год 127 г/год 196 г/год 291 г/год 291 г/год 327 г/год ВАЖЛИВО: виконайте кінцеву перевірку на наявність витоків на трубних з'єднаннях за допомогою мильного розчину. НІКОЛИ НЕ ВИКОРИСТОВУЙТЕ ПОЛУМ’Я. Крім цього, переконайтеся, що гнучка труба не контактує з рухомою частиною корпусу (наприклад, шухлядою) і не знаходиться там, де вона може бути пошкоджена. B: 1/2 Прокладка C: 1/2 Газовий перехідник із внутрішнім різьбленням, конічно циліндричний або циліндрично-циліндричний А: 1/2 штекерний циліндричний адаптер

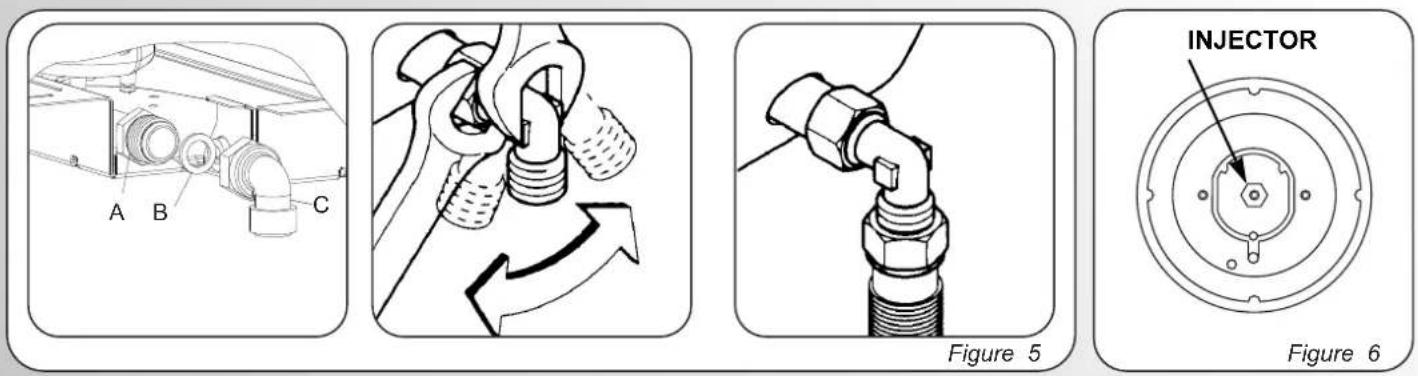

1) Як показано на рисунку, зберіть частини в наступній

3) Прикріпіть вузол В до газової системи, використовуючи

жорстку мідну або гнучку сталеву трубу. Увага! Якщо, в безпосередній близькості від даного приладу, ви відчуваєте запах газу, тоді припиніть подачу газу до приладу та викличте техніка. Не шукайте витоку за допомогою відкритого

2) Затягніть з’єднання за допомогою гайкового ключа та не

забудьте повернути труби в потрібне положення.

4. ОЧИЩЕННЯ ТА ОБСЛУГОВУВАННЯ

Перед очищенням варильної поверхні, переконайтеся, що прилад охолонув. Вийміть вилку з розетки або (якщо прилад підключений безпосередньо) відключіть подачу живлення. Дітям забороняється виконувати очищення та обслуговування пристрою без нагляду дорослих. Ніколи не використовуйте абразивні матеріали, їдкі миючі засоби, відбілювачі або кислоти. Уникайте будь-яких кислотних або лужних речовин (лимон, сік, оцет тощо) на емальованих, лакованих або нержавіючих сталевих елементах. При очищенні емальованих, лакованих або хромованих елементів, використовуйте теплу мильну воду або некаустичний миючий засіб. Для нержавіючої сталі використовуйте відповідний миючий розчин.68 UK Таблиця 1 У багатьох країнах для великих ВЕЕО здійснюється забір із дому. забезпеченні того, щоб ВЕЕО не стали проблемою для навколишнього середовища; необхідно дотримуватися певних основних правил: - ВЕЕО не слід поміщати разом із побутовими відходами. Даний прилад має маркування відповідно до Директиви ЄС 2012/19/EU щодо відходів електричного та електронного обладнання (ВЕЕО). ВЕЕО містять як забруднюючі речовини (які можуть негативно впливати на навколишнє середовище), так і базові елементи (які можуть бути використані повторно). Важливо, щоб ВЕЕО пройшли спеціальну обробку для правильного видалення та утилізації забруднюючих речовин та відновлення всіх матеріалів. Фізичні особи можуть відігравати важливу роль у - ВЕЕО слід доставити в спеціалізовані пункти збору, які управляються міською владою або зареєстрованою компанією.

6. ЗАХИСТ НАВКОЛИШНЬОГО СЕРЕДОВИЩА

5. ПІСЛЯПРОДАЖНЕ ОБСЛУГОВУВАННЯ

Вимкніть прилад та зверніться до центру з післяпродажного обслуговування.

• що вилка правильно вставлена, а також наявність запобіжника; Перш ніж викликати фахівця із сервісного обслуговування, перевірте наступне:
• безперебійність постачання газу. Якщо несправність не можливо виявити: НЕ НАМАГАЙТЕСЯ САМОСТІЙНО ПОЛАГОДИТИ ПРИЛАД.про газові прилади 2016/426 (GAR). Даний прилад відповідає Директиві ЄС 2009/142/EC (GAD) та наступним поправкам і, починаючи з 21.04.2018 р., Положенню Розміщуючи позначення на виробі, ми підтверджуємо відповідність усім європейським вимогам безпеки, охорони здоров'я та навколишнього середовища, які передбачені законодавством для цього виробу.

7. ДЕКЛАРАЦІЯ ВІДПОВІДНОСТІ

Хромовані решітки та пальники з часом можуть варильної поверхні. Пальники можна очищувати мильною водою. Щоб відновити первинний блиск, використовуйте побутовий миючий засіб для нержавіючої сталі. Після очищення, протріть пальники та помістіть їх назад. Важливо правильно встановити пальники. Хромовані решітки та пальники знебарвлюватися. Це не ставить під загрозу функціональність Наш центр з післяпродажного обслуговування при необхідності Може надати вам запасні частини. ЗБЕРЕЖЕННЯ ТА ВІДПОВІДАЛЬНЕ СТАВЛЕННЯ ДО НАВКОЛИШНЬОГО СЕРЕДОВИЩА У разі можливості використовуйте кришку, щоб закрити каструлю. Відрегулюйте полум'я, щоб воно не перевищувало діаметр Коли ви купуєте новий прилад, старий може бути повернений у точку роздрібної торгівлі, яка повинна безкоштовно забрати його за принципом один до одного, за умови якщо це аналогічне обладнання, яке має ті ж функції, що й новий прилад.

4Газ - L1 - Стандартний 4Газ - L2 -

4Газ - L3 - Великий задній 4Гвз - L4 - Великий передні 5Газ - L5 - Центральний 5Газ - L6 - 4+1 Пальник ДОП/НШ/2Ш ДОП/НШ/2Ш ДОП/НШ/Ш/DC ДОП/НШ/Ш/DC ДОП/НШ/2Ш/DC ДОП/НШ/2Ш/DC Тип PVUH60MF PVUH60MF PVUH60MF PVUH60MF PVUH75MF PVUH75MF Запобіжний пристрій для гасіння полум’я (FFD) ТАК ТАК ТАК ТАК ТАК ТАК ДОП 1 кВт 1 1 1 1 1 1 НШ 1,75 кВт 2 1 1 1 1 2 Ш 2,7 кВт 1 2 1 1 2 1 DC 4 кВт Mono - - 1 - - - DC 4,2 кВт Mono - - - 1 - 1 DC 4,5 кВт Mono - - - - 1 - Номінальна кількість споживаного тепла 7,2кВт 8,15кВт 9,45кВт NG 9,65 кВтLPG 9,45кВт 12,65кВт NG 11,4кВт LPG 11,2кВт G20/20 мбар 686 л/год 776 л/год 900 л/год 920 л/год 1204 л/год 1085 л/год G30/28–30 мбар 524 г/год 593 г/год 688 г/год 688 г/год 920 г/год 814 г/год Клас встановлення 3 3 3 3 3 3 Напруга В / Частота Гц 220-240V 50/60Гц 220-240V 50/60Гц 220-240V 50/60Гц 220-240V 50/60Гц 220-240V 50/60Гц 220-240V 50/60Гц Електрична потужність

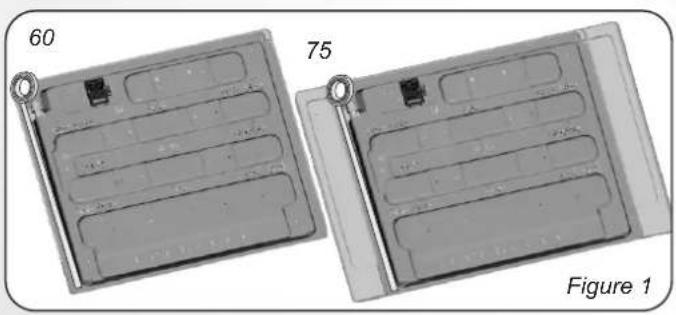

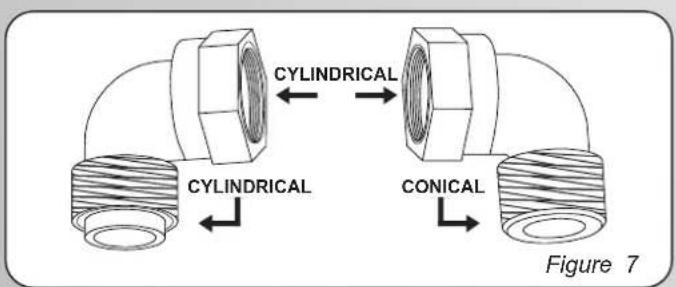

запалювання ТАК ТАК ТАК ТАК ТАК ТАК Розмір приладу 595x505x42 595x505x42 595x505x42 595x505x42 745x505x42 745x505x42 012-2069 Figure 1 1/2 GAS CONICAL

Виробник не несе відповідальність за будь-які друкарські помилки та неточності, що містяться в цій брошурі. Ми залишаємо за собою право вносити зміни в конструкцію виготовлених нами приладів відповідно до вимог та інтересів споживачів, без шкоди для характеристик, які Стосуються безпеки чи функціонування.
