HVG6BR4K3B - Sporák HOOVER - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma HVG6BR4K3B HOOVER vo formáte PDF.
| Značka | Hoover |
| Model | HVG6BR4K3B |
| Typ produktu | Vstavaný plynový varič (varná doska) |
| Počet horákov | 4 |
| Typy horákov | 1 pomocný (1,0 kW), 1 polorýchly (1,75 kW), 2 rýchle (každý 2,7 kW) |
| Celkový plynový výkon | 7,2 kW (G20/20 mbar) |
| Elektrické napájanie | 220-240 V ~ 50/60 Hz, 1 W (elektronické zapaľovanie) |
| Rozmery (Š x H x V) | 595 x 505 x 42 mm |
| Čistá hmotnosť | Približne 11 kg |
| Materiál povrchu | Vitrokeramický |
| Rošty | Chrómované, odnímateľné |
| Bezpečnosť | Bezpečnostné zariadenie proti zhasnutiu plameňa (FFD) na každom horáku |
| Zapaľovanie | Integrované elektronické (iskra) |
| Plynová prípojka | Zemný plyn (G20) 20 mbar alebo bután/propán (G30) 28-30 mbar (konvertibilné) |
| Elektrická prípojka | Kábel so zástrčkou, povinné uzemnenie |
| Bežná údržba | Čistenie mydlovou vodou a nekorozívnym čistiacim prostriedkom |
| Údržba horákov | Demontovateľné, čistenie mydlovou vodou, vysušenie a opätovné zloženie |
| Záruka | 2 roky (štandardná), náhradné diely k dispozícii |
| Trieda inštalácie | 3 (vstavaná) |
Často kladené otázky - HVG6BR4K3B HOOVER
Otázky používateľov k HVG6BR4K3B HOOVER
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Sporák vo formáte PDF zadarmo! Nájdite svoj návod HVG6BR4K3B - HOOVER a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. HVG6BR4K3B značky HOOVER.
NÁVOD NA OBSLUHU HVG6BR4K3B HOOVER
Nikdy sa nesnažte uhasiť oheň vodou, ale zariadenie vypnite a potom plameň zakryte napríklad vekom alebo požiarnou dekou. - Varovanie: nebezpečenstvo vzniku požiaru: na varných povrchoch neuchovávajte žiadne predmety. - Varovanie: ak je povrch prasknutý, vypnite zariadenie, aby ste zabránili možnosti úrazu elektrickým prúdom. - Na čistenie zariadenia nikdy nepoužívajte parný alebo vysokotlakový postrek. Toto zariadenie nie je určené na ovládanie pomocou externého časovača alebo samostatného systému diaľkového ovládania. Nepozerajte sa do halogénového zdroja svetla prvkov varnej dosky (ak je nimi prístroj vybavený). - Prostriedok na odpojenie musí byť začlenený do pevnej elektroinštalácie v súlade s pravidlami zapojenia. - Pokyny uvádzajú typ kábla, ktorý sa má použiť s ohľadom na teplotu zadného povrchu zariadenia. - Ak došlo k poškodeniu napájacieho kábla, musí ho vymeniť výrobca, jeho servisný zástupca alebo obdobne spôsobilá osoba, aby nedošlo k nebezpečenstvám. Druh napájacieho kábla musí byť H05 GG-F pre varné dosky 60-75 cm alebo H05-V2V2-F pre varné dosky 75 cm.
- Odporúčame, aby sa deti nezdržiavali v blízkosti varných zón, keď sú zapnuté, alebo keď sú vypnuté, ale indikátor zvyškovej teploty ešte svieti, aby nemohlo dôjsť k vážnemu popáleniu.
- Na vyhrievacie zóny sa nesmie klásť alobal a plastové nádoby.
- Po každom použití je potrebné varnú dosku očistiť, aby sa zabránilo hromadeniu nečistôt a mastnoty.
Ak ich tam necháte, pri ďalšom použití varnej dosky sa znova pečú a pália, čo spôsobuje vznik dymu a nepríjemného zápachu, nehovoriac o riziku šírenia požiaru.
- Vyhrievacích zón sa nedotýkajte, keď sú zapnuté, ani určitý čas po ich použití.
Jedlo nikdy nevarte priamo na sklokeramickej varnej doske. Vždy používajte vhodný riad.
- Hrniec položte vždy do stredu používanej varnej zóny.
- Povrch varnej dosky nepoužívajte ako krájaciu dosku.
- Riad po varnej doske neposúvajte.
- Varnú dosku nepoužívajte ako pracovnú plochu.
- Varnú dosku nepoužívajte na uchovávanie žiadnych predmetov.
Na prevádzku spotrebiča pri menovitých frekvenciách nie je potrebná žiadna dodatočná obsluha/nastavenia.
V prípade rozbitia horúcej sklenenej dosky:
Varná doska sa dá nainštalovať do každej pracovnej dosky, ktorá odoláva teplu do teploty 100 °C a má hrúbku 25 – 45 mm. Rozmery výrezu, ktorý treba vyrezať do pracovnej dosky, sú na obrázku 2.
Ak je varná doska upevnená na niektorej strane vedľa kuchynskej skrinky, vzdialenosť medzi varnou doskou a skrinkou musí byť aspoň 17 cm (60 cm) alebo 25 cm (75 cm) (pozri obrázok 2); zatiaľ čo vzdialenosť medzi varnou doskou a zadnou stenou musí byť aspoň 7 cm.
Vzdialenosť medzi varnou doskou a inou jednotkou alebo spotrebičom nad ňou (napr. odsávač pár) nesmie byť menšia ako 70 cm (obrázok 4).
Pokiaľ je medzi zabudovanou varnou doskou a skrinkou pod ňou prístupný priestor, vložte pod varnú dosku platňu z izolačného materiálu (z dreva alebo z podobného materiálu) (obrázok 2).
Kovové predmety v zásuvke môžu v dôsledku recirkulácie vzduchu dosiahnuť vysoké teploty. Preto sa odporúča použiť medziľahlý drevený panel.
Dôležité - Ilustrácia na obrázku 1 zobrazuje spôsob aplikácie tesniaceho prípravku.
Varná doska je upevnená dodanými upevňovacími svorkami, ktoré sa montujú do otvorov na základni jednotky.
Pri upevňovaní 60 cm alebo 75 cm varnej dosky nad rúru, musí byť rúra vybavená chladením s ventilátorom.
1.2. VHODNÉ UMIESTNENIE
Tento spotrebič sa musí nainštalovať v súlade s platnými predpismi a smie sa používať iba na dobre vetranom mieste. Pred inštaláciou alebo používaním tohto spotrebiča si pozorne prečítajte tieto pokyny. Plynom napájaný spotrebič produktu je na mieste inštalácie teplo a vlhkosť. Preto by ste mali zaistiť správne vetranie tak, že necháte otvorené všetky prirodzené vetracie otvory alebo inštaláciou odsávača pár. Intenzívne a predĺžené používanie spotrebiča si môže vyžadovať mimoriadne vetranie, ako napríklad otvorenie okien alebo zvýšenie rýchlosti elektrického ventilátora, pokiaľ máte ventilátor alebo odsávač k dispozícii.
Ak sa odsávač pár nedá nainštalovať, treba upevniť na vonkajšiu stenu alebo okno elektrický ventilátor, ktorý zaistí vhodné vetranie.
Elektrický ventilátor musí byť schopný zabezpečiť výmenu vzduchu v kuchyni každú hodinu 3 - 5-krát. Pracovník vykonávajúci inštaláciu musí dodržiavať príslušné vnútroštátne normy.
2. ELEKTRICKÉ ZAPOJENIE (LEN PRE SPOJENÉ KRÁĽOVSTVO)
Varovanie - spotrebič musí byť uzemnený.
Toto zariadenie je určené len na používanie v domácnosti. Zapojenie do elektrickej siete musí urobiť kvalifikovaný elektrikár, ktorý zaistí, že budú dodržané všetky platné predpisy.
Spotrebič sa smie pripojiť iba vo vhodnom prístupovom mieste, 3-kolíková 13 amp zástrčka/ zásuvka nie je vhodná. Musí sa použiť dvojpólový spínač a obvod musí mať vhodnú ochranu poistkou. Ďalšie detaily o požiadavkách na elektrické napájanie jednotlivých výrobkov nájdete v návode na použitie a na výrobnom štítku spotrebiča. V prípade zabudovania výrobku by ste mohli potrebovať dlhší kábel, aký je dodaný, pričom musíte použiť vhodný typ odolný teplu.
Elektrické káble spotrebiča treba zapojiť k elektrickej sieti nasledujúcim spôsobom:
PRIPOJTE
KU KONCOVKE S UZEMNENÍM
Zeleno-žltý vodič Uzemnenie
Hnedý vodič Vodič pod napätím
miestach zvodov, pretože by sa mohli vyskytnúť „problémy s prerušením obvodov". Znovu vám pripomíname, že spotrebič musí byť správne uzemnený, výrobca odmieta akúkoľvek zodpovednosť v prípade nesprávneho elektrického zapojenia spotrebiča.
2.1. ELEKTRICKÉ ZAPOJENIE
Skontrolujte údaje na výrobnom štítku, ktorý sa nachádza na vonkajšej strane jednotky, aby sa zaistilo, že napájacie a vstupné napätie je vhodné pre spotrebič.
Pred zapojením skontrolujte systém uzemnenia.
Podľa platných predpisov musí byť spotrebič uzemnený. Ak tento predpis nie je splnený, výrobca nebude zodpovedať za žiadny osobný úraz ani škodu na majetku. Ak zástrčka ešte nie je nainštalovaná, nainštalujte zástrčku vhodnú pre zaťaženie uvedené na výrobnom štítku. Vodič uzemnenia má žlto-zelenú farbu. Zástrčka musí byť vždy prístupná.
Keď je varná doska pripojená priamo k elektrickej sieti, musíte nainštalovať stykač, ktorý preruší elektrický obvod.
Ak je elektrický napájací kábel poškodený, musí ho vymeniť kvalifikovaný technik, aby sa predišlo potenciálnemu riziku.
Vodič uzemnenia (zeleno-žltej farby) musí byť aspoň o 10 mm dlhší ako vodiče pod napätím a neutrálny vodič.
Prierez použitého vodiča musí byť vhodný vzhľadom na príkon varnej dosky.
Skontrolujte výrobný štítok, kde nájdete detaily o elektrickom napájaní a uistite sa, že elektrický napájací kábel musí byť typu 3× 0,75mm2 H05 GG-F pre varne dosky 60-75 cm alebo H05-V2V2-F pre varne dosky 75 cm.
Ak spotrebič nie je vybavený elektrickým napájacím káblom a zástrčkou alebo iným zariadením na odpojenie od elektrickej napájacej siete s oddeľovacím kontaktom všetkých pólov, ktoré poskytujú úplné odpojenie v podmienkach prepätia kategórie II, pokyny musia uvádzať, že v elektrickom okruhu musia byť nainštalované zariadenia na odpojenie v súlade s elektrickými normami o zapájaní spotrebičov.
2.2. PLYNOVÁ PRÍPOJKA
Tieto pokyny sú pre kvalifikovaného pracovníka, pričom sa musia dodržať príslušné platné vnútroštátne normy.
(Iba pre Spojené kráľovstvo: podľa platných predpisov musí plynovú prípojku a uvedenie spotrebiča do prevádzky vykonať plynárenský technik podľa platných noriem)
Všetky práce sa musia urobiť, kým je odpojené elektrické napájanie.
Na štítku s technickými údajmi na varnej doske je uvedený typ plynu, pre ktorý je varná doska určená. Zapojenie k rozvodu plynu alebo k plynovej tlakovej nádobe sa smie urobiť až po skontrolovaní, či je varná doska nastavená pre typ plynu, ktorý sa bude privádzať. Ak nie je varná doska správne nastavená, pozrite si pokyny v nasledujúcich odsekoch s návodom na zmenu nastavenia plynu.
V prípade skvapalneného plynu (tlaková fľaša) použite regulátory tlaku spĺňajúce požiadavky vnútroštátnych noriem.
Používajte iba rúrky, podložky a tesniace podložky, ktoré spĺňajú požiadavky príslušných platných vnútroštátnych noriem.
Pre niektoré modely sa dodáva kónická spojka určená na inštaláciu v krajinách, kde je tento typ spojky povinný; na obrázku 8 je označené, ako rozoznať rôzne druhy spojok (CY = cylindrická, CO = kónická). V každom prípade treba cylindrickú časť spojky pripojiť k varnej doske. Pri zapojení varnej dosky k prívodu plynu použitím ohybných hadičiek sa uistite, že maximálna dĺžka hadičiek nepresiahne 2 metre.
Ohybnú hadičku treba upevniť tak, aby sa nedostala do kontaktu s pohyblivými dielmi kuchynskej linky (napr. so zásuvkou) a neprechádzala cez žiadny priestor, kde sa môže stlačiť/zalomit' alebo inak poškodiť.
Aby ste predišli každému potenciálnemu poškodeniu varnej dosky, nainštalujte varnú dosku podľa nasledujúceho postupu (obrázok 6):
1) Podľa ilustrácie zostavte diely v nasledujúcom postupe:
2) Utiahnite spoje skrutkovačom, pričom nezabudnite ohnúť hadičky do správnej polohy.
3) Pripevnite spoj C k rozvodu plynu pevnou medenou rúrkou alebo ohybnou rúrkou z nehrdzavejúcej ocele.
DÔLEŽITÉ: vykonajte konečnú kontrolu, či na hadičkách nedochádza k únikom, použite mydlovú vodu. NIKDY NEPOUŽÍVAJTE PLAMEŇ. Okrem toho sa uistite, že ohybná hadička nepríde do kontaktu s pohyblivými dielmi skrinky (napr. zásuvkou) a že nie je v polohe, v ktorej by sa mohla poškodiť.
Varovanie: Pokiaľ by ste v blízkosti varnej dosky zacítili pach plynu, vypnite spotrebič, prívod plynu a zavolajte servis. Úniky nekontrolujte otvoreným plameňom.
2.3. PRISPÔSOBENIE VARNEJ DOSKY PRE RÔZNE DRUHY PLYNU
Odstráňte mriežky a horáky - vsuňte šesťhranný skrutkovač (7 mm) do držiaka horáka (obrázok 7) - Odskrutkujte vstrekovač a vymeňte ho za iný, vhodný pre používaný plyn (pozrite si tabuľku typov plynu).
2.4. REGULÁCIA MINIMÁLNEHO PLAMEŇA
Po zapálení horákov otočte ovládač na minimálne nastavenie a potom vyberte gombík (dá sa jednoducho vybrať miernym zatlačením).
Použitím malého skrutkovača typu «Terminal» môžete nastaviť regulačnú skrutku ako na obrázku 9. Otočením skrutky v smere hodinových ručičiek sa prietok plynu znižuje, otočením proti smeru hodinových ručičiek sa prietok zvyšuje - Použitím tohto nastavenia sa dosiahne plameň s výškou približne 3 až 4 mm a potom vráťte ovládací gombík na miesto.
Pokiaľ máte k dispozícii LPG, skrutku na nastavenie minimálneho plameňa musíte otočiť (v smere hodinových ručičiek) do maximálnej polohy.
Keď ste urobili nové nastavenie plynu, vymeňte starý výrobný štítok na spotrebiči za nový (dodaný s varnou doskou), vhodný pre typ plynu, na ktorý ste nastavili varnú dosku.
3. POUŽITIE VARNEJ DOSKY - POKYNY PRE POUŽÍVATEĽA
Tento spotrebič sa smie používať iba na určené účely, na prípravu jedál v domácnosti. Akékoľvek iné použitie sa bude považovať za nesprávne a preto nebezpečné. Výrobca nepreberá žiadnu zodpovednosť za škody a straty spôsobené nesprávnym použitím. Pred použitím horáka sa uistite, že obvod mriežky vycentruje horák podľa obrázku nižšie.

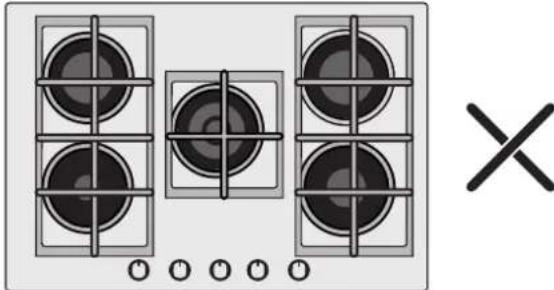

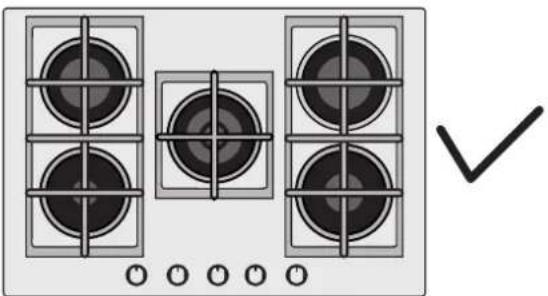

Ak používate liatinové mriežky, pod mriežkou je uvedená jej poloha. Uistite sa, že presná mriežka je použitá v správnej polohe.


3.1. POUŽITIE PLYNOVÉHO HORÁKA
Pred zapnutím varnej dosky sa uistite, že horáky a viečka horákov sú umiestnené správne na mieste.
Táto varná doska je vybavená elektronickým zapaľovaním na zapálenie horáka.
Pri zapálení horákov postupujte nasledovne:
Zatlačte a otočte gombík proti smeru hodinových ručičiek k väčšiemu symbolu plameňa a po zapálení ho držte stlačený 5 s.
Priležte zapálenú zápalku alebo zapaľovač blízko horáka.
Zatlačte a otočte gombík proti smeru hodinových ručičiek k väčšiemu symbolu plameňa a po zapálení ho držte stlačený 5 s.
Varovanie: Ak sa horák po 5 sekundách nezapáli, v každom prípade prestaňte používať zariadenie a pred ďalším pokusom o zapálenie počkajte aspoň 1 minútu.
VŠEOBECNÉ ODPORÚČANIA
S cieľom dosiahnutia čo najlepších výsledkov používajte varne nádoby s plochým dnom. Veľkosť plochy by mala zodpovedať plynovému horáku podľa nasledujúcich údajov. Tabuľka A.
| Typ horáka | Ø panvice/ hrnca (cm) | Moc (kW) | G20/20 mbar (metán) | G30/28-30 mbar (LPG) |
| AUX Pomocný | 10 - 18 | 1,00 | 95 l/h | 73 g/h |
| SR Stredne rychly | 12 - 22 | 1,75 | 167 l/h | 127 g/h |
| R Rychly | 16 - 26 | 2,70 | 257 l/h | 196 g/h |
| DC 4 kW Mono | 16 - 26 | 4,00 | 381 l/h | 291 g/h |
| DC 4,2 kW Mono | 16 - 26 | 4,20 NG 4,00 LPG | 400 l/h | 291 g/h |
| DC 4,5 kW Mono | 16 - 26 | 4,50 | 429 l/h | 327 g/h |
Tabuľka A
Pri menších nádobách treba plynový horák nastaviť tak, aby plameň nepresahoval dno nádoby. Nemali by ste používať nádoby s konkávnymi ani konvexnými dnami.
Špeciálny odpojiteľný držiak, dodávaný s niekoľkými modelmi, musíte použiť iba na pomocnom horáku.
VAROVANIE: Ak plameň náhodne zhasne, otočte gombík do vypnutej polohy a nepokúšajte sa horák znovu zapáliť skôr ako o 1 minútu.
Pokial sa bude gombík po rokoch otáčať ťažšie, budete ho musieť namazať.
Takýto úkon smie vykonávať iba kvalifikovaný servisný technik.
Pri čistení smaltovaných, lakovaných alebo chromovaných častí používajte teplú vodu so saponátom alebo jemný čistiaci prípravok. Na povrchoch z nehrdzavejúcej ocele používajte vhodný čistiaci roztok.
Horáky sa môžu čistiť vodou so saponátom. Ak chcete obnoviť ich pôvodný lesk, používajte čistiace prípravky určené na čistenie antikora v domácnosti. Po čistení horáky osušte a znovu nasaďte.
Je dôležité, aby ste horáky nasadili znovu správne na miesto. Chromované mriežky a horáky
Chromované mriežky a horáky majú pri používaní tendenciu meniť farbu. Funkčnosť varnej dosky sa tým neovplyvní.
Naše servisné stredisko vám podľa potreby poskytne náhradné diely.
5. POPREDAJNÁ STAROSTLIVOSŤ
Predtým, ako zavoláte servisného technika, skontrolujte nasledujúce:
Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EÚ týkajúcou sa elektrických a elektronických zariadení (OEEZ). OEEZ sa zaoberá znečisťujúcimi látkami (ktoré môžu mať negatívny vplyv na životné prostredie) a základnými prvkami (ktoré sa môžu znovu použiť). Je dôležité, aby OEEZ podstúpili osobitné úpravy na správne odstránenie a likvidáciu znečisťujúcich látok a obnovu všetkých
materiálov. Jednotlivci môžu zohrať dôležitú úlohu v tom, aby sa OEEZ nestali environmentálnym problémom; je dôležité dodržiavať niekoľko základných pravidiel:
- OEEZ sa nesmie nakladať ako domový odpad;
- OEEZ sa musia odvážať do vyhradených zberných oblastí spravovaných mestskou radou alebo registrovanou spoločnosťou.
V mnohých krajinách môžu byť k dispozícii pre veľké OEEZ strediská zberu domového odpadu. Keď si kúpite nový spotrebič, starý spotrebič sa môže vrátiť dodávateľovi, ktorý ho musí prijať bezplatne ako jednorazovú záležitosť, pokiaľ je spotrebič ekvivalentného typu a má rovnaké funkcie ako zakúpený spotrebič.
ULOŽENIE A REŠPEKTOVANIE ŽIVOTNÉHO PROSTREDIA
Ak je to možné, pokrievku zakryte vekom. Plameň sa reguluje tak, aby nepresahoval priemer panvice.
Tento spotrebič bol navrhnutý na prípravu jedál iba v domácnosti, nie v komerčnom prostredí.
Odporúčame vám, aby ste si prečítali inštrukcie na inštaláciu a používanie tohto spotrebiča, a tiež pred inštaláciou na varnú plochu si zapísali sériové číslo na výrobok, ktoré vám môže pomôcť pri prípadnom servise.
UPOZORNENIE: Prístroj a jeho dostupné časti sa môžu zahrievať počas prevádzky. Dávajte pozor, aby ste sa nedotýkali horúcich častí. Deti do 8 rokov sa môžu nachádzať v blízkosti prístroja len pod dohľadom dospelej osoby.
UPOZORNENIE: Používajte len sieťky na varné povrchy od výrobcu alebo tie, ktoré odporúča výrobca v inštrukciách, a tiež sieťky, ktoré sú súčasťou dodávky prístroja. Používanie nevhodných sieťok môže viesť k nehodám.
UPOZORNENIE: Varenie bez dozoru na varnej ploche s použitím oleja alebo tuku môže byť nebezpečné a môže viesť k vzniku požiaru. Nikdy sa nepokúšajte uhasiť oheň vodou, jednoducho vypnite prístroj a prikryte hrniec pokrievkou alebo protipožiarnou dekou.
UPOZORNENIE: Nebezpečenstvo požiaru: Neskladujte žiadne predmety na varnej ploche.
UPOZORNENIE: Ak je povrch prasknutý, nedotýkajte sa ho a vypnite prístroj, aby ste predišli úrazu elektrickým prúdom.
Tento prístroj môžu používať deti vo veku od
8 rokov a osoby so zníženými fyzickými, zmyslovými alebo rozumovými schopnosťami, ako aj osoby bez potrebných skúseností a znalostí, ak sú pod dohľadom alebo dostali inštrukcie o bezpečnom používaní prístroja a rozumejú možnému nebezpečenstvu. Nenechávajte deti bez dozoru a uistite sa, že sa nehrajú s prístrojom. Deťom je zakázané vykonávať čistenie a údržbu prístroja bez dozoru dospelej osoby.
