Тип продукту	Витяжка витяжна та фільтруюча (рециркуляційна)
Бренд	Indesit
Модель	IHPC 9.4 AM X
Висота (см)	90
Ширина (см)	40
Глибина (см)	15
Електричне живлення	220-240 V, 50/60 Hz
Потужність освітлення	2 x 20 Вт галоген (12 В, G4)
Швидкості всмоктування	3 швидкості + вимкнення
Керування	Механічні вимикачі для освітлення та швидкостей
Тип жирового фільтра	Металічний, що миється (можна в посудомийній машині)
Тип вугільного фільтра	Круглий, замінювати кожні 4 місяці (не постачається)
Версія встановлення	Витяжна (зовнішнє відведення) або фільтруюча (рециркуляція з вугільним комплектом)
Мінімальна відстань від варильної поверхні	55 см (електрична), 65 см (газова або комбінована)
Діаметр витяжного каналу	15 см (або 12,5/12 см залежно від конфігурації)
Обслуговування жирових фільтрів	Щомісячне очищення
Заміна ламп	Галоген 12 В - 20 Вт макс - G4
Безпека	Відключати перед обслуговуванням; використання дітьми під наглядом; заборона фламбування під витяжкою
Вага (прибл.)	12 kg

Часті запитання - IHPC 9.4 AM X INDESIT

Як встановити витяжку Indesit IHPC 9.4 AM X?

Встановлення повинно виконуватися кваліфікованим фахівцем. Дотримуйтесь мінімальної відстані над варильною поверхнею: 55 см для електричної плити, 65 см для газової або комбінованої. Використовуйте надані кріплення та витяжний канал відповідного діаметру (бажано 15 см). Витяжку можна використовувати у витяжному режимі (зовнішнє відведення) або фільтруючому (рециркуляція з вугільним комплектом).

Як чистити жирові фільтри витяжки?

Металеві жирові фільтри слід чистити щонайменше раз на місяць. Їх можна мити вручну з м'яким миючим засобом або в посудомийній машині при низькій температурі та швидкому циклі. Потягніть за пружинну ручку, щоб зняти їх. Увага: миття в посудомийній машині може знебарвити фільтр, але не впливає на його продуктивність.

Коли і як замінити вугільний фільтр?

Вугільний фільтр потрібно замінювати не пізніше ніж кожні 4 місяці, або раніше, якщо запахи залишаються. Його не можна чистити або регенерувати. Для заміни поверніть круглий фільтр проти годинникової стрілки, щоб зняти його, потім встановіть новий, повертаючи за годинниковою стрілкою.

Як замінити галогенні лампи?

Спочатку відключіть витяжку. Зачекайте, поки лампи охолонуть. Використовуйте маленьку плоску викрутку, щоб відкрити захисну кришку. Замініть лампу на галогенну 12 В - 20 Вт макс - G4 (придатну для відкритого освітлення). Закрийте кришку до клацання. Не торкайтеся лампи руками.

Що робити, якщо витяжка не працює?

Спочатку перевірте електроживлення (відключення?). Переконайтеся, що вибрано швидкість. Якщо витяжка вимикається під час роботи, перевірте автоматичний вимикач. Відключіть вилку на 5 секунд, потім знову підключіть. Якщо проблема не зникає, зверніться до сервісного центру.

Як перейти з витяжного режиму на фільтруючий?

Щоб використовувати витяжку у фільтруючому режимі (рециркуляція), необхідно встановити комплект вугільних фільтрів (продається окремо). Зніміть жировий фільтр, встановіть круглі вугільні фільтри з кожного боку навколо двигунів, потім поверніть жировий фільтр. Витяжка постачається готовою для витяжного режиму.

Витяжка шумить, це нормально?

Певний рівень шуму є нормальним, особливо на високій швидкості. Щоб зменшити шум, використовуйте витяжний канал максимального діаметру (15 см) і якомога менше поворотів. Якщо шум ненормальний, перевірте, чи не забитий канал і чи чисті фільтри.

Чи можна використовувати витяжку без жирового фільтра?

Ні, ніколи. Витяжку не можна використовувати без правильно встановленої решітки (жирового фільтра). Це може пошкодити витяжку та створити ризик пожежі. Жирові фільтри повинні бути на місці постійно.

Що робити, якщо витяжка погано всмоктує?

Спочатку перевірте вибрану швидкість (збільште, якщо потрібно). Переконайтеся, що кухня достатньо провітрюється. Якщо ви у фільтруючому режимі, можливо, вугільний фільтр насичений. Також перевірте, чи не забитий або надто довгий витяжний канал.

Як щоденно доглядати за витяжкою?

Очищуйте зовнішню поверхню витяжки вологою ганчіркою з нейтральним рідким миючим засобом. Ніколи не використовуйте абразивні засоби, спирт або металеві інструменти. Жирові фільтри чистіть щомісяця. Замінюйте вугільний фільтр кожні 4 місяці. Перед будь-яким обслуговуванням відключайте витяжку.

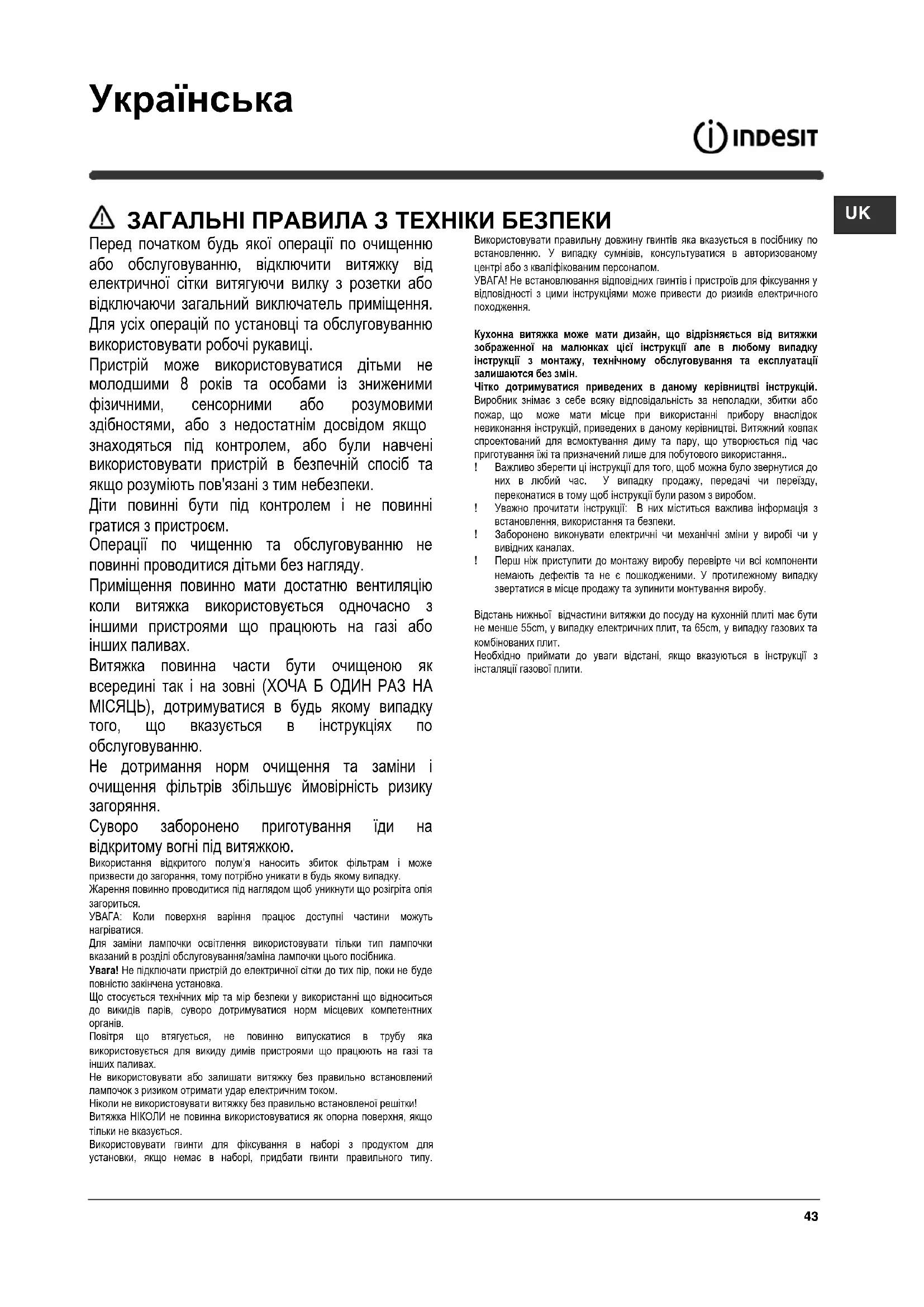

ПОСІБНИК КОРИСТУВАЧА IHPC 9.4 AM X INDESIT

Перед початком будь-якої операції з очищення або обслуговування відключіть витяжку від електричної мережі, витягуючи вилку з розетки або відключаючи загальний вимикач приміщення. Для всіх операцій з установки та обслуговування використовуйте робочі рукавиці.

Пристрій може використовуватися дітьми не молодшими 8 років та особами зі зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом, якщо вони знаходяться під контролем або були навчені використовувати пристрій у безпечний спосіб та розуміють пов'язані з цим небезпеки.

Діти повинні бути під контролем і не повинні гратися з пристроєм.

Операції з чищення та обслуговування не повинні проводитися дітьми без нагляду.

Приміщення повинно мати достатню вентиляцію, коли витяжка використовується одночасно з іншими пристроями, що працюють на газі або інших паливах.

Витяжка повинна бути очищеною як всередині, так і зовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуйтесь у будь-якому випадку того, що вказується в інструкціях з обслуговування.

Недотримання норм очищення та заміни і очищення фільтрів збільшує ймовірність ризику загоряння.

Суворо заборонено приготування їжі на відкритому вогні під витяжкою.

Використання відкритого полум'я наносить збиток фільтрам і може призвести до загорання, тому потрібно уникати цього у будь-якому випадку.

Жарення повинно проводитися під наглядом, щоб уникнути загорання розігрітої олії.

УВАГА: Коли поверхня варіння працює, доступні частини можуть нагріватися.

Для заміни лампочки освітлення використовуйте тільки тип лампочки, вказаний у розділі обслуговування/заміна лампочки цього посібника.

Увага! Не підключайте пристрій до електричної мережі до тих пір, поки не буде повністю закінчена установка.

Що стосується технічних заходів та заходів безпеки щодо викидів парів, суворо дотримуйтесь норм місцевих компетентних органів.

Повітря, що втягується, не повинно випускатися в трубу, яка використовується для викиду димів пристроями, що працюють на газі та інших паливах.

Не використовуйте або не залишайте витяжку без правильно встановлених лампочок, оскільки це може призвести до удару електричним струмом.

Ніколи не використовуйте витяжку без правильно встановленої решітки!

Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо це не вказано.

Використовуйте гвинти для фіксування, що входять у комплект, для встановлення; якщо їх немає в комплекті, придбайте гвинти правильного типу.

Використовуйте правильну довжину гвинтів, яка вказується в посібнику з встановлення. У разі сумнівів звертайтеся до авторизованого центру або кваліфікованого персоналу.

УВАГА! Невстановлення відповідних гвинтів і пристроїв для фіксування відповідно до цих інструкцій може призвести до ризиків електричного походження.

Кухонна витяжка може мати дизайн, що відрізняється від витяжки, зображеної на малюнках цієї інструкції, але в будь-якому випадку інструкції з монтажу, технічного обслуговування та експлуатації залишаються без змін.

Чітко дотримуйтеся інструкцій, наведених у цьому керівництві. Виробник знімає з себе всяку відповідальність за неполадки, збитки або пожежу, що можуть мати місце при використанні приладу внаслідок невиконання інструкцій, наведених у цьому керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюються під час приготування їжі, та призначений лише для побутового використання.

! Важливо зберегти ці інструкції для того, щоб можна було звернутися до них у будь-який час. У випадку продажу, передачі чи переїзду переконайтеся, що інструкції знаходяться разом з виробом.

! Уважно прочитайте інструкції: у них міститься важлива інформація з встановлення, використання та безпеки.

! Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.

! Перш ніж приступити до монтажу виробу, перевірте, чи всі компоненти не мають дефектів та не є пошкодженими. У протилежному випадку звертайтеся до місця продажу та зупиніть монтування виробу.

Відстань від нижньої частини витяжки до посуду на кухонній плиті має бути не менше 55 см у випадку електричних плит та 65 см у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, якщо вони вказуються в інструкції з інсталяції газової плити.

ЕЛЕКТРИЧНЕ ПІД'ЄДНАННЯ

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

Увага! Перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте, щоб шнур мережі був змонтований вірно.

Заміна електрокабеля

Увага! Заміна електрошнура має здійснюватись авторизованими службами технічного обслуговування.

ВИВІД ПОВІТРЯ

(для виконання з відводом) Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднуючий фланець).

Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмоктування та значного збільшення рівня шуму.

Тому ми знімаємо з себе всяку відповідальність по вищесказаному. Використати якомога коротший витяжний канал.

Використати витяжний канал з якомога найменшою кількістю поворотів (максимальний кут повороту: 90°).

Уникати різких змін площі перерізу витяжного каналу.

Підприємство знімає з себе будь-яку відповідальність, якщо дійсні

З РЕЦИРКУЛЯЦІЄЮ ЧИ З ВІДВОДОМ

Ваша витяжка готова до використання в режимі відводу. Для того щоб використовувати витяжку в режимі рециркуляції необхідно встановити ДОДАТКОВИЙ КОМПЛЕКТ. Перевірте на перших сторінках даного посібника, чи входить ДОДАТКОВИЙ КОМПЛЕКТ у поставку або його необхідно придбати окремо. Примітка: Якщо входить в поставку обладнання, в деяких випадках, додатковий комплект вугільних фільтрів може вже бути встановлений на витяжці. Інформація щодо переведення витяжки з режиму відведення в режим рециркуляції вже входить у даний посібник.

Виконання з відводом

Пари виводяться назовні через вивідну трубу, закріплену до фланця з'єднання.

Діаметр вивідної труби повинен відповідати діаметру з'єднувального кільця. Увага! Вивідна труба не постачається, тому необхідно придбати її окремо. Якщо витяжний ковпак має вугільні фільтри, їх треба зняти.

Виконання з рециркуляцією

Втягнуте повітря знежирюється та очищується, а потім знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

КОМАНДИ

Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні.

T1

T2

T3

T4

T1. Вимикач світла ON/OFF. T2. Вимикач OFF/швидкість 1. T3. Перемикач швидкості 2. T4. Перемикач швидкості 3.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Чищення

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби, що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Обслуговування жирових фільтрів

Затримує жирові сполучення, що виникають під час приготування їжі.

Повинен чиститися один раз на місяць несильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться.

Для зняття фільтра затримки жиру потягніть на себе пружинну ручку відчеплення фільтра.

Обслуговування вугільного фільтра

Вбирає неприємні запахи кухні.

Перевірка вугільного фільтра на насичення проводиться після більш-менш довгого періоду використання, залежно від типу кухні та регулярності очищення фільтра жирів. У будь-якому випадку необхідно замінювати патрон максимум кожні чотири місяці.

НЕ підлягає миттю чи поновленню.

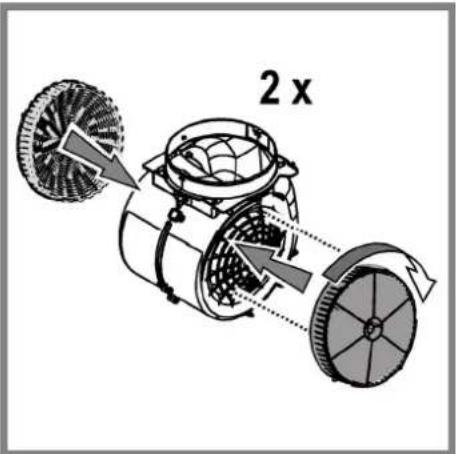

Круглий вугільний фільтр

Прикладіть фільтри з обох сторін для покриття захисних решіток ротора двигуна, після чого поверніть фільтр за годинниковою стрілкою.

Для зняття - поверніть фільтр проти годинникової стрілки.

Заміна лампочок

Відключіть прилад від електромережі.

Увага! Перш ніж торкатися ламп, необхідно впевнитися, що вони охололи.

Замініть пошкоджену лампочку на нову такого ж типу, як зазначено на етикетці, або поруч з лампочкою на витяжці.

1. Вийміть захисний елемент за допомогою невеликої викрутки або подібного інструменту.
2. Замініть перегорілу лампу.

Використовуйте для цього лише галогенні лампи на 12V -20W макс - G4, не доторкуючись до них руками.

1. Закрийте плафон (кріплення засувкою).

Даний виріб промаркований відповідно до Європейської директиви 2012/19/ЕС, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров'я людини, котрі могли б мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.

Прилад спроектовано, випробувано і виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233

- Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та для зниження впливу на середовище: Викайте витяжку на мінімальну швидкість перед початком приготування їхі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільного(-их) фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму.

ЗБОЇ У ФУНКЦІОНУВАННІ

Якщо щось не працює належним чином, перед тим як звернутися в Службу по технічному обслуговуванню, виконайте наступні прості перевірки:

• Якщо витяжка не працює:

перевірити:

• Чи не було перервано подачу струму. -Чи було обрано будь-яку швидкість.
• Якщо витяжка погано працює: перевірити:
• чи обрана швидкість двигуна достатня для виробленої кількості диму і пари.
• Чи кухня достатньо провітрена для того, щоб витяжка могла виконати забір повітря.
• Чи вугільний фільтр не відпрацьований (витяжка в режимі з рециркуляцією повітря).
• Якщо витяжка вимкнулася в ході нормальної роботи: перевірити:
• Чи не було перервано подачу струму. -Чи не спрацював однополюсний вимикач апарату.

У разі можливих збоїв у роботі, перед тим як звернутися до служби технічного обслуговування відключити від електроживлення апарат мінімум на 5 секунд, виймаючи вилку і потім знову під'єднати його. Якщо аномалія в роботі продовжує існувати звернутися в службу техобслуговування.

ТЕХНІЧНІ ДАНІ

Модель	Висота (cm)	Ширина (cm)	Глибина (cm)	∅ вивідної труби (cm)
ІНРС 9.5 АМ XІНРС 9.4 АМ X	59 -76,570 - 87	90	40	15-12,5-12
ІНРС 6.4 АМ XІНРС 6.4 АМ КІНРС 6.5 АМ X	59 -76,570 - 87	60	40	15-12,5-12

Дивись табличку характеристики для повного поглинання та поглинання лампи.

	Потужність (W)	Напруга (V)	Підключення	Розміри (мм)
Галоген 2	× 20W 12 G4	3 × ∅10

Комплектуючі, не входять у комплект деталей до виробу

Імпортер: ТОВ "Індезіт Україна" Україна, 01001, Київ, пров. Музейний,4
