Typ produktu	Odsávač pár s odsávaním a recirkuláciou (recyklovateľný)
Značka	Indesit
Model	IHPC 9.4 AM X
Výška (cm)	90
Šírka (cm)	40
Hĺbka (cm)	15
Elektrické napájanie	220-240 V, 50/60 Hz
Výkon osvetlenia	2 x 20 W halogén (12 V, G4)
Rýchlosti odsávania	3 rýchlosti + zastavenie
Ovládanie	Mechanické spínače pre osvetlenie a rýchlosti
Typ tukového filtra	Kovový umývateľný (možné v umývačke riadu)
Typ uhlíkového filtra	Kruhový, vymeniť každé 4 mesiace (nie je súčasťou balenia)
Verzia inštalácie	Odsávacia (vonkajší odvod) alebo recirkulačná (recyklácia s uhlíkovou sadou)
Minimálna vzdialenosť od varnej dosky	55 cm (elektrická), 65 cm (plynová alebo kombinovaná)
Priemer odvodného potrubia	15 cm (alebo 12,5/12 cm podľa konfigurácie)
Údržba tukových filtrov	Mesačné čistenie
Výmena žiaroviek	Halogén 12 V - 20 W max - G4
Bezpečnosť	Odpojiť pred údržbou; používanie deťmi len pod dozorom; zákaz flambovania pod odsávačom
Hmotnosť (približne)	12 kg

Často kladené otázky - IHPC 9.4 AM X INDESIT

Ako nainštalovať odsávač pár Indesit IHPC 9.4 AM X?

Inštaláciu by mal vykonať kvalifikovaný odborník. Dodržujte minimálnu vzdialenosť nad varnou doskou: 55 cm pre elektrický sporák, 65 cm pre plynový alebo kombinovaný sporák. Použite dodané upevnenie a odvodné potrubie vhodného priemeru (najlepšie 15 cm). Odsávač je možné používať v odsávacej verzii (vonkajší odvod) alebo recirkulačnej verzii (recyklácia s uhlíkovou sadou).

Ako čistiť tukové filtre odsávača?

Kovové tukové filtre sa čistia najmenej raz za mesiac. Môžete ich umývať ručne s jemným čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Pre demontáž potiahnite pružinovú rukoväť. Upozornenie: umývanie v umývačke môže odfarbiť filter, ale neovplyvní jeho výkon.

Kedy a ako vymeniť uhlíkový filter?

Uhlíkový filter treba vymeniť najneskôr každé 4 mesiace, alebo skôr, ak pretrvávajú pachy. Nečistí sa ani neregeneruje. Pre výmenu otočte kruhový filter proti smeru hodinových ručičiek na odstránenie, potom nainštalujte nový otáčaním v smere hodinových ručičiek.

Ako vymeniť halogénové žiarovky?

Najprv odpojte odsávač. Počkajte, kým žiarovky vychladnú. Použite malý plochý skrutkovač na odklincovanie ochranného krytu. Vymeňte žiarovku za halogénovú 12 V - 20 W max - G4 (vhodnú pre otvorené osvetlenie). Kryt zatvorte zacvaknutím. Nedotýkajte sa žiarovky rukami.

Čo robiť, ak odsávač nefunguje?

Najprv skontrolujte elektrické napájanie (výpadok prúdu?). Uistite sa, že bola zvolená nejaká rýchlosť. Ak sa odsávač počas prevádzky vypne, skontrolujte istič. Odpojte zástrčku na 5 sekúnd a potom znova pripojte. Ak problém pretrváva, kontaktujte servis.

Ako prejsť z odsávacej verzie na recirkulačnú?

Pre použitie odsávača v recirkulačnej verzii (recyklácia) musíte nainštalovať sadu aktívneho uhlíkového filtra (predáva sa samostatne). Odstráňte tukový filter, nainštalujte kruhové uhlíkové filtre na každú stranu okolo motorov, potom vráťte tukový filter späť. Odsávač je dodávaný pripravený na odsávaciu verziu.

Odsávač vydáva hluk, je to normálne?

Určitá úroveň hluku je normálna, najmä pri vysokej rýchlosti. Na zníženie hluku použite odvodné potrubie maximálneho priemeru (15 cm) a čo najmenej kolien. Ak je hluk abnormálny, skontrolujte, či nie je potrubie upchaté a či sú filtre čisté.

Môžem používať odsávač bez tukového filtra?

Nie, nikdy. Odsávač sa nesmie používať bez správne namontovanej mriežky (tukového filtra). Mohlo by to poškodiť odsávač a predstavovať riziko požiaru. Tukové filtre musia byť vždy na svojom mieste.

Čo robiť, ak odsávač dobre neodsáva?

Najprv skontrolujte zvolenú rýchlosť (v prípade potreby ju zvýšte). Uistite sa, že kuchyňa je dostatočne vetraná. Ak používate recirkulačnú verziu, uhlíkový filter môže byť nasýtený. Tiež skontrolujte, či odvodné potrubie nie je upchaté alebo príliš dlhé.

Ako sa starať o odsávač každý deň?

Vonku odsávač čistite vlhkou handričkou a neutrálnym tekutým čistiacim prostriedkom. Nikdy nepoužívajte abrazívne prostriedky, alkohol alebo kovové nástroje. Tukové filtre sa čistia mesačne. Uhlíkový filter vymieňajte každé 4 mesiace. Pred akoukoľvek údržbou odpojte odsávač.

NÁVOD NA OBSLUHU IHPC 9.4 AM X INDESIT

Odpojte prístroj z elektrickej siete.

Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

Pri všetkých inštalačných a údržbových operáciách používajte pracovné rukavice.

Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo s nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom alebo dostali pokyny o bezpečnom používaní zariadenia a uvedomujú si nebezpečenstvo s ním spojené.

Deti musia byť kontrolované, aby sa so zariadením nehrali.

Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár používa súčasne s inými zariadeniami spaľujúcimi plyn alebo iné palivá.

Odsávač pár sa musí pravidelne čistiť zvnútra aj zvonka (aspoň raz za mesiac), v každom prípade rešpektujte pokyny uvedené v návode na údržbu.

Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiar.

Je prísne zakázané pripravovať jedlá na otvorenom plameni pod odsávačom pár.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonávané pod kontrolou, aby sa prehriaty olej nezapálil. POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pár sa môžu zahriať.

Pri výmene žiarovky používajte len typ žiarovky uvedený v sekcii údržba/výmena žiarovky v tejto príručke.

Pozor! Nepripájajte zariadenie do elektrickej siete, kým nie je inštalácia úplne dokončená.

Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.

Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky! Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené.

Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek. Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu. Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.

Odsávač pár môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržbu a montáž ostanú rovnaké.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpení či sťahovaní zaistite, aby zostala spoločne s odsávačom pár.

! Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.

! Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 55 cm v prípade elektrických sporákov, 65 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

ELEKTRICKÉ PRIPOJENIE

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

Upozornenie! Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Výmena napájacieho kábla

Upozornenie! Výmenu napájacieho kábla musí vykonať príslušná schválená technická služba.

VYPÚŠŤANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odťahové potrubie.

! Používajte odťahové potrubie s čo najmenším počtom ohybov (maximálny uhol ohybu: 90°).

! Vyhnite sa zásadným zmenám prierezu odťahového potrubia.

! Spoločnosť sa zrieka akejkoľvek zodpovednosti, ak sa tieto normy nedodržiavajú.

FILTRAČNÁ ALEBO ODSÁVACIA?

! Váš odsávač pár je pripravený na použitie v odsávacej verzii.

Pre použitie odsávača pár vo filtračnej verzii je potrebné nainštalovať príslušnú SADU PRÍSLUŠENSTVA.

Overte si na prvých stranách tejto príručky, či je SADA PRÍSLUŠENSTVA súčasťou výbavy alebo ju treba zakúpiť.

Poznámka: Ak je súčasťou výbavy, doplnkový filtračný systém s aktívnym uhlím mohol byť už nainštalovaný na odsávači pár.

Informácie o transformácii odsávača pár z odsávacej verzie na filtračnú verziu sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

Upozornenie! Odt'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpiť.

Ak je odsávač pary vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

RIADENIE

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

T1. Vypínač svetla ON/OFF. T2. Vypínač svetla OFF/rýchlosť 1. T3. Voľba rýchlosti 2. T4. Voľba rýchlosti 3.

ÚDRŽBA

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Udržuje častice tukov pochádzajúce z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom. Umývaním v umývačke riadu môže protitukový kovový filter vyblednúť, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný.

Okružný uhoľný filter

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

1. Vytiahnite ochranný kryt s použitím malého skrutkovača s rezným hrotom alebo podobným nástrojom.
2. Vymeňte poškodenú žiarovku.

1. Zatvorte ochranný kryt (upevnenie na západku).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

- Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonať nasledujúce jednoduché kontroly.

- Ak odsávač pary nefunguje:

Skontrolovať, že:

- bola zvolená jedna rýchlosť.

- zvolená rýchlosť motora je dostačujúca pre množstvo uvoľnených dymov a pár.

- Kuchyňa je dostatočne vzdušná pre možnosť príjmu vzduchu.

- uhlíkový filter nie je spotrebovaný (odsávač pary vo filtračnej verzii).

- ak odsávač pary sa vypol počas normálnej prevádzky:

Skontrolovať, že:

- vypol sa istič.

V prípade eventuálnych porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojte zariadenie na 5 sekúnd od elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojte. V prípade, že porucha prevádzky pretrváva, obráťte sa na zákaznícky servis.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šírka (cm)	Híbkam) (cm)	∅ výfukového potrubia (cm)
IHPC 9.5 AM X	[IXHH]59 -76,570 - 87	90	40	15-12,5-12
IHPC 9.4 AM X
IHPC 6.4 AM X	[DDZK]59 -76,570 - 87	60	40	15-12,5-12

Vid typový štítok pre celkovú absorpciu a absorpciu svetla.

Komponenty, ktoré nie sú dodané s výrobkom

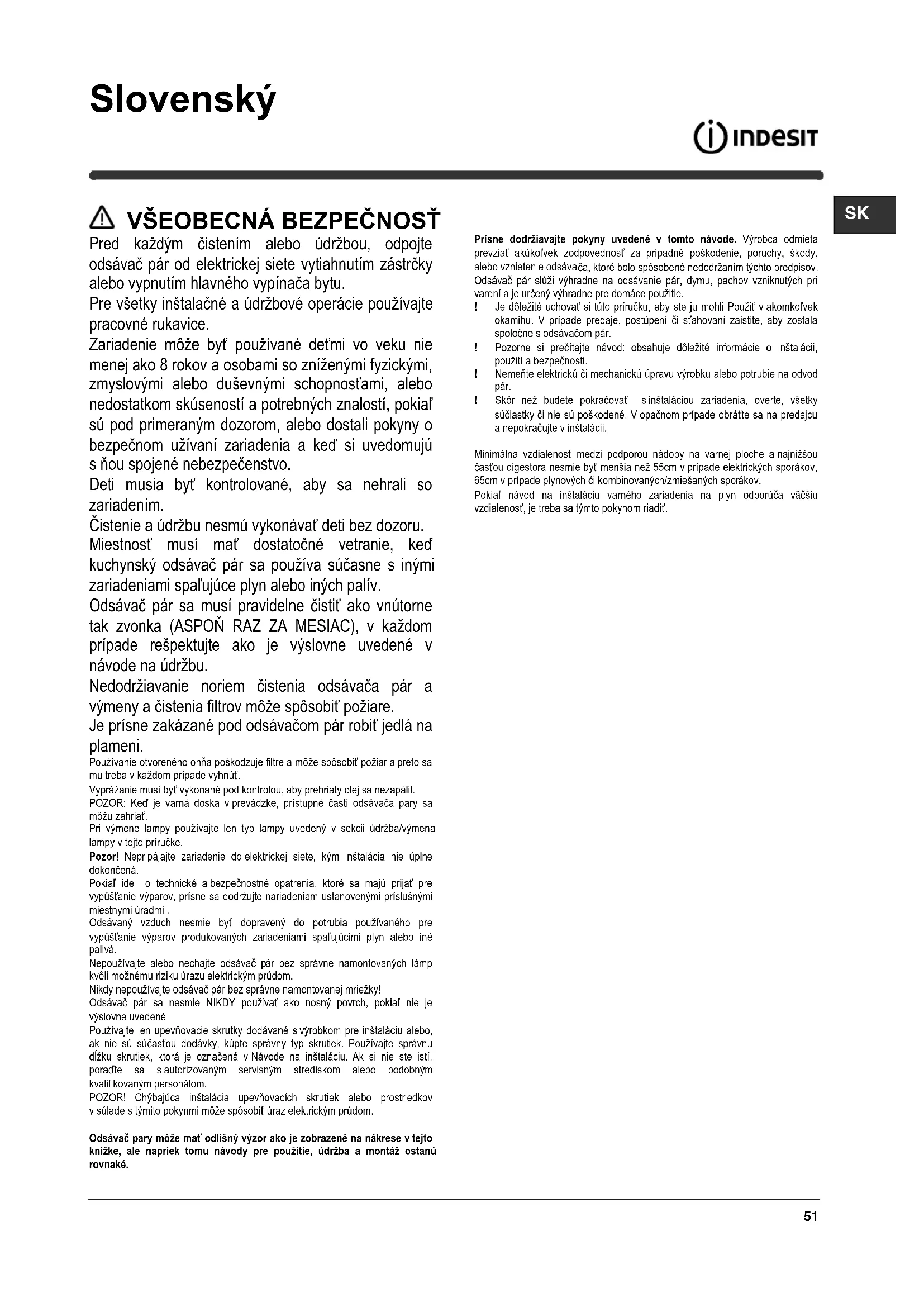

⚠ VŠEOBECNÁ BEZPEČNOSŤ
