Tipo di prodotto	Cappa aspirante e filtrante (riciclabile)
Marca	Indesit
Modello	IHPC 9.4 AM X
Altezza (cm)	90
Larghezza (cm)	40
Profondità (cm)	15
Alimentazione elettrica	220-240 V, 50/60 Hz
Potenza illuminazione	2 x 20 W alogena (12 V, G4)
Velocità di aspirazione	3 velocità + arresto
Comandi	Interruttori meccanici per illuminazione e velocità
Tipo di filtro antigrasso	Metallico lavabile (lavabile in lavastoviglie)
Tipo di filtro al carbone	Circolare, da sostituire ogni 4 mesi (non fornito)
Versione di installazione	Aspirante (evacuazione esterna) o filtrante (ricircolo con kit carbone)
Distanza minima dal piano cottura	55 cm (elettrico), 65 cm (gas o misto)
Diametro del condotto di evacuazione	15 cm (o 12,5/12 cm secondo configurazione)
Manutenzione dei filtri antigrasso	Pulizia mensile
Sostituzione delle lampade	Alogena 12 V - 20 W max - G4
Sicurezza	Scollegare prima della manutenzione; utilizzo da parte di bambini con sorveglianza; divieto di fiammeggiare sotto la cappa
Peso (circa)	12 kg

Domande frequenti - IHPC 9.4 AM X INDESIT

Come installare la cappa Indesit IHPC 9.4 AM X?

L'installazione deve essere eseguita da un professionista qualificato. Rispettare la distanza minima sopra il piano cottura: 55 cm per un piano elettrico, 65 cm per un piano a gas o misto. Utilizzare i fissaggi forniti e un condotto di evacuazione del diametro appropriato (preferibilmente 15 cm). La cappa può essere utilizzata in versione aspirante (evacuazione esterna) o filtrante (ricircolo con kit carbone).

Come pulire i filtri antigrasso della cappa?

I filtri antigrasso metallici si puliscono almeno una volta al mese. Si possono lavare a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Tirare la maniglia a molla per smontarli. Attenzione: il lavaggio in lavastoviglie può scolorire il filtro, ma non ne altera le prestazioni.

Quando e come cambiare il filtro al carbone?

Il filtro al carbone deve essere sostituito ogni 4 mesi al massimo, o prima se gli odori persistono. Non si pulisce né si rigenera. Per cambiarlo, ruotare il filtro circolare in senso antiorario per rimuoverlo, quindi installare quello nuovo ruotando in senso orario.

Come sostituire le lampade alogene?

Scollegare prima la cappa. Attendere che le lampade si raffreddino. Usare un piccolo cacciavite piatto per sganciare il coperchio di protezione. Sostituire la lampadina con una alogena 12 V - 20 W max - G4 (adatta per illuminazione aperta). Richiudere il coperchio a scatto. Non toccare la lampadina con le mani.

Cosa fare se la cappa non funziona?

Verificare innanzitutto l'alimentazione elettrica (interruzione di corrente?). Assicurarsi che sia stata selezionata una velocità. Se la cappa si spegne durante il funzionamento, controllare l'interruttore. Scollegare la spina per 5 secondi e ricollegare. Se il problema persiste, contattare il servizio post-vendita.

Come passare dalla versione aspirante alla versione filtrante?

Per utilizzare la cappa in versione filtrante (ricircolo), è necessario installare un kit di filtraggio a carbone attivo (venduto separatamente). Rimuovere il filtro antigrasso, installare i filtri a carbone circolari su ciascun lato intorno ai motori, quindi rimontare il filtro antigrasso. La cappa viene fornita pronta per la versione aspirante.

La cappa fa rumore, è normale?

Un certo livello sonoro è normale, specialmente ad alta velocità. Per ridurre il rumore, utilizzare il condotto di evacuazione del diametro massimo (15 cm) e il minor numero possibile di curve. Se il rumore è anomalo, verificare che il condotto non sia ostruito e che i filtri siano puliti.

Posso utilizzare la cappa senza filtro antigrasso?

No, mai. La cappa non deve mai essere utilizzata senza la griglia (filtro antigrasso) montata correttamente. Ciò potrebbe danneggiare la cappa e comportare un rischio di incendio. I filtri antigrasso devono essere sempre in posizione.

Cosa fare se la cappa non aspira bene?

Verificare innanzitutto la velocità selezionata (aumentarla se necessario). Assicurarsi che la cucina sia sufficientemente areata. Se si è in versione filtrante, il filtro al carbone potrebbe essere saturo. Verificare anche che il condotto di evacuazione non sia ostruito o troppo lungo.

Come mantenere la cappa quotidianamente?

Pulire l'esterno della cappa con un panno umido e un detergente liquido neutro. Non utilizzare mai prodotti abrasivi, alcol o strumenti metallici. I filtri antigrasso si puliscono mensilmente. Sostituire il filtro al carbone ogni 4 mesi. Scollegare la cappa prima di qualsiasi manutenzione.

MANUALE UTENTE IHPC 9.4 AM X INDESIT

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.

L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lampada di questo manuale.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. In caso di

dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

! E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

! Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 55cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Sostituzione del cavo di alimentazione

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

SCARICO DELL' ARIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perciò ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.

! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°).

! Evitare cambiamenti drastici di sezione del condotto.

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

FILTRANTE O ASPIRANTE ?

! La vostra cappa è pronta per essere utilizzata in versione aspirante.

Per utilizzare la cappa in versione filtrante va installato l'apposito KIT ACCESSORIO.

Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte. Nota: Se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere già installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono già contenute in questo manuale.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuazione non è fornito e va acquistato.

Se la cappa è provvista di filtri al carbone, questi devono essere tolti.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

COMANDI

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

T1. Interruttore luce ON/OFF.
T2. Interruttore OFF/velocità 1
T3. Selezione velocità 2
T4. Selezione velocità 3

MANUTENZIONE

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti dalla cottura.

Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato

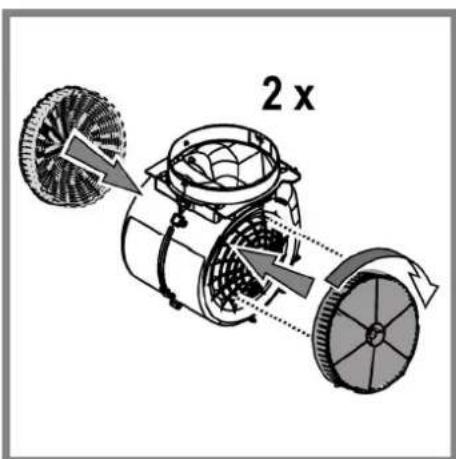

Filtro al carbone circolare

Applicarne uno per lato a copertura di entrambe le griglie di protezione della girante del motore, dopodiche girare in senso orario.

Per lo smontaggio girare in senso antiorario.

Sostituzione delle lampade

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Sostituire la lampada danneggiata con una dello stesso tipo così come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.

1. Richiudere la protezione (fissaggio a scatto).

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

- Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:

• Se la cappa non funziona:
Verificare che:

• non c'è interruzione di corrente.
• è stata selezionata una velocità.
• Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Il filtro carbone non è consumato (cappa in versione filtrante).

- Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

• non c'è interruzione di corrente.
• il dispositivo di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgerVi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

DATI TECNICI

Modello	Altezza (cm)		Larghezza (cm)	Profondità (cm)	∅ del tubo di scarico (cm)
IHPC 9.5 AM X		59 -76,5	90	40	15-12,5-12
IHPC 9.4 AM X		70 - 87
IHPC 6.4 AM X	[∅YX]	59 -76,5	60	40	15-12,5-12
IHPC 6.4 AM K		70 - 87
IHPC 6.5 AM X

Vedi targhetta caratteristiche per l'assorbimento totale e l'assorbimento della lampada.

Potenza (W) Tensione (V) Attacco					Dimensioni (mm)
Alogena 2 x 20W 12 G4			33x∅10

Componenti non in dotazione con il prodotto
