IHPC 9.4 AM X - Digestoř INDESIT - Bezplatný návod k obsluze

Typ produktu	Odsávací a filtrační digestoř (recyklovatelná)
Značka	Indesit
Model	IHPC 9.4 AM X
Výška (cm)	90
Šířka (cm)	40
Hloubka (cm)	15
Elektrické napájení	220-240 V, 50/60 Hz
Výkon osvětlení	2 x 20 W halogen (12 V, G4)
Rychlosti odsávání	3 rychlosti + vypnutí
Ovládání	Mechanické spínače pro osvětlení a rychlosti
Typ protitučňového filtru	Kovový, omyvatelný (lze mýt v myčce)
Typ uhlíkového filtru	Kruhový, vyměňovat každé 4 měsíce (není součástí)
Verze instalace	Odsávací (venkovní odvod) nebo filtrační (recirkulace s uhlíkovým kitem)
Minimální vzdálenost od varné desky	55 cm (elektrická), 65 cm (plynová nebo kombinovaná)
Průměr odvodního potrubí	15 cm (nebo 12,5/12 cm dle konfigurace)
Údržba protitučňových filtrů	Měsíční čištění
Výměna žárovek	Halogen 12 V - 20 W max - G4
Bezpečnost	Odpojte před údržbou; použití dětmi pod dohledem; zákaz plamene pod digestoří
Hmotnost (přibližně)	12 kg

Často kladené otázky - IHPC 9.4 AM X INDESIT

Jak nainstalovat digestoř Indesit IHPC 9.4 AM X?

Instalaci musí provést kvalifikovaný odborník. Dodržujte minimální vzdálenost nad varnou deskou: 55 cm pro elektrický sporák, 65 cm pro plynový nebo kombinovaný sporák. Použijte dodané upevnění a odvodní potrubí vhodného průměru (nejlépe 15 cm). Digestoř lze použít v odsávacím režimu (venkovní odvod) nebo filtračním (recirkulace s uhlíkovým kitem).

Jak čistit protitučňové filtry digestoře?

Kovové protitučňové filtry čistěte alespoň jednou měsíčně. Lze je mýt ručně jemným čisticím prostředkem nebo v myčce při nízké teplotě a krátkém cyklu. Vytáhněte pružinovou rukojeť pro demontáž. Upozornění: mytí v myčce může filtr odbarvit, ale neovlivňuje jeho výkon.

Kdy a jak vyměnit uhlíkový filtr?

Uhlíkový filtr je nutné vyměnit nejpozději každé 4 měsíce, nebo dříve, pokud pachy přetrvávají. Nečistí se ani neregeneruje. Pro výměnu otočte kruhový filtr proti směru hodinových ručiček pro vyjmutí, poté nainstalujte nový otáčením po směru hodinových ručiček.

Jak vyměnit halogenové žárovky?

Nejprve odpojte digestoř. Počkejte, až žárovky vychladnou. Pomocí malého plochého šroubováku odklopte ochranný kryt. Vyměňte žárovku za halogenovou 12 V - 20 W max - G4 (vhodnou pro otevřené osvětlení). Kryt zacvakněte zpět. Nedotýkejte se žárovky rukama.

Co dělat, když digestoř nefunguje?

Nejprve zkontrolujte napájení (výpadek proudu?). Ujistěte se, že byla zvolena rychlost. Pokud se digestoř během provozu vypne, zkontrolujte jistič. Odpojte zástrčku na 5 sekund a znovu připojte. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak přejít z odsávací verze na filtrační?

Pro použití digestoře ve filtračním režimu (recirkulace) musíte nainstalovat sadu s aktivním uhlíkovým filtrem (prodává se samostatně). Odstraňte tukový filtr, nainstalujte kruhové uhlíkové filtry na obě strany kolem motorů a poté vraťte tukový filtr. Digestoř je dodána připravena pro odsávací verzi.

Digestoř vydává hluk, je to normální?

Určitá hladina hluku je normální, zejména při vysoké rychlosti. Pro snížení hluku použijte odvodní potrubí maximálního průměru (15 cm) a co nejméně ohybů. Pokud je hluk neobvyklý, zkontrolujte, zda není potrubí ucpané a zda jsou filtry čisté.

Mohu používat digestoř bez tukového filtru?

Ne, nikdy. Digestoř nesmí být nikdy používána bez správně nasazeného protitučňového filtru. Mohlo by dojít k poškození digestoře a riziku požáru. Tukové filtry musí být vždy na svém místě.

Co dělat, když digestoř dobře neodsává?

Nejprve zkontrolujte zvolenou rychlost (v případě potřeby ji zvyšte). Ujistěte se, že je kuchyně dostatečně větraná. Pokud používáte filtrační verzi, uhlíkový filtr může být nasycený. Zkontrolujte také, zda není odvodní potrubí ucpané nebo příliš dlouhé.

Jak udržovat digestoř každodenně?

Čistěte vnější část digestoře vlhkým hadříkem a neutrálním tekutým čisticím prostředkem. Nikdy nepoužívejte abrazivní prostředky, alkohol nebo kovové nástroje. Protitučňové filtry čistěte měsíčně. Uhlíkový filtr vyměňujte každé 4 měsíce. Před údržbou odpojte digestoř.

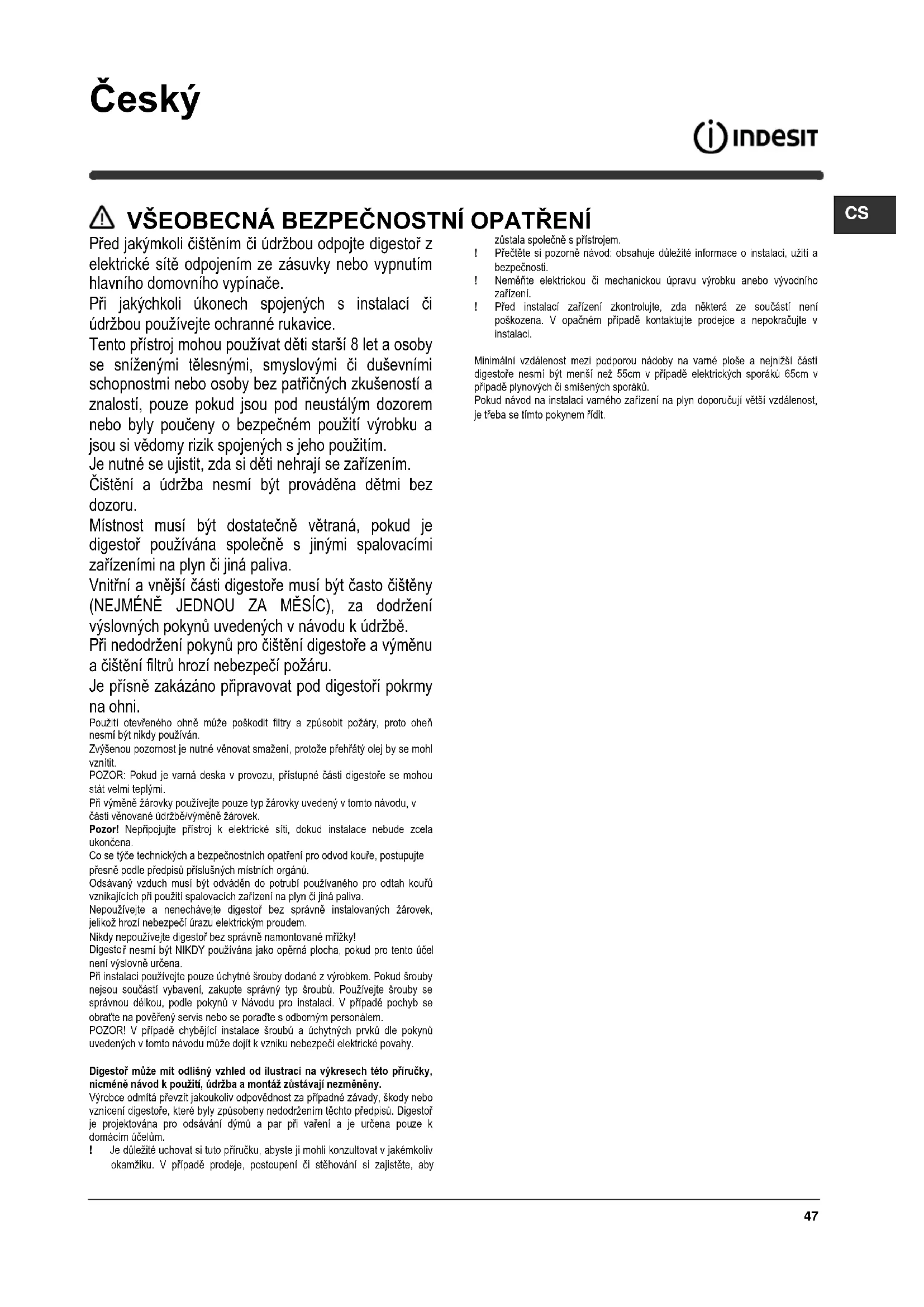

NÁVOD K OBSLUZE IHPC 9.4 AM X INDESIT

Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.

Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.

Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.

Je nutné se ujistit, zda si děti nehrají se zařízením.

Čištění a údržba nesmí být prováděna dětmi bez dozoru.

Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.

Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.

Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Pozor! Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.

Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.

Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.

Nikdy nepoužívejte digestoř bez správně namontované mřížky!

Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.

Při instalaci používejte pouze úchytné šrouby dodané s výrobkem. Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR! V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby

zůstala společně s přístrojem.

! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. ! Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení. Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 55 cm v případě elektrických sporáků a 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

NAPOJENÍ NA ELEKTRICKOU SÍŤ

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Výměna napájecího kabelu

Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonů za účelem vyvarovat se jakémukoliv riziku.

VÝVOD VZDUCHU

(pro odsávací verze)

Napojte digestoř na odtahové potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

! Vyhněte se zásadním změnám sekce vedení odtahu.

! Výrobce odmítá veškerou zodpovědnost v případě, že tyto předpisy nebudou dodržovány.

FILTRUJÍCÍ ANEBO ODSÁVACÍ?

! Vaše digestoř je připravena k použití v odsávací verzi.

K použití ve filtrující verzi je třeba instalovat příslušný KIT PŘÍSLUŠENSTVÍ.

Ověřte si na prvních stránkách této příručky, zda je KIT PŘÍSLUŠENSTVÍ součástí vybavení přístroje, anebo zda je třeba ho zakoupit.

Poznámka: Pokud je součástí vybavení, v některých případech by mohl být na digestoři již nainstalován dodatečný filtrační systém založený na aktivních uhlících.

Informace týkající se přeměny digestoře z odsávací verze na verzi filtrující jsou obsaženy v této příručce.

Odsávací verze

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Filtrující verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

OVLÁDÁNÍ

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

T1

T2

T3

T4

T1. spínač osvětlení ON/OFF. T2. vypínač OFF/rychlost 1 T3. volba rychlosti 2 T4. volba rychlosti 3

ÚDRŽBA

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čistícími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ.

NEPOUŽÍVEJTE ALKOHOL!

Údržba tukových filtrů

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit

Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Údržba filtrů s uhlíkem

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

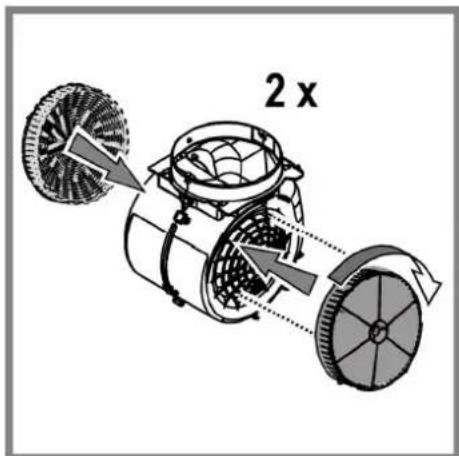

Kruhový filtr s uhlíkem

Umístěte po jednom na každé straně, abyste pokryli obě ochranné mřížky rotoru motoru, a pak otáčejte ve směru hodinových ručiček.

Pro demontáž otáčejte proti směru hodinových ručiček.

Výměna žárovek

Pozor! Než se dotknete žárovek, ověřte, že vychladly.

Poškozenou žárovku vyměňte za novou stejného typu, podle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři.

1. Vyjměte ochranný kryt jemným vypáčením pomocí malého šroubováku nebo podobného nástroje.
2. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu 12V - 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama.

1. Znovu uzavřete stropní lampu (je upevněna na západku).

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by mohlo dojít při nevhodné likvidaci tohoto výrobku.

Symbol — na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-

1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snížování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

TECHNICKÉ PORUCHY

Pokud máte dojem, že něco správně nefunguje, dříve než se obrátíte na servisní službu, provedte následující jednoduchá kontrolní opatření:

- jestliže digestoř nefunguje:

Ověřte si, zda:

- nedošlo k přerušení elektrického proudu.

- jestliže digestoř má nedostatečný výkon:

Ověřte si, zda:

- zvolená rychlost motoru je postačující pro uvolněné množství dýmu a par.

- zda je kuchyně dostatečně větrána, aby v ní bylo možno umístit přívod vzduchu.

- zda filtr s uhlíkem není opotřebován (pokud je digestoř ve filtrující verzi).

- Pokud se digestoř při normálním provozu vypne:

Ověřte si, zda:

- nedošlo k přerušení elektrického proudu.

- zda nezasáhl multipólový jistič.

V případě eventuálních technických poruch dříve než se obrátíte na servisní službu, odpojte přístroj alespoň na 5 vteřin z elektrické sítě, vyjměte zásuvku ze zástrčky a pak ho opět napojte na síť. V případě, že technická porucha trvá, obraťte se na servisní službu.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šířka (cm)	Hloubka (cm)	∅ dodpadního potrubí (cm)
IHPC 9.5 AM X	[027H]59 -76,570 - 87	90	40	15-12,5-12
IHPC 6.4 AM X
IHPC 6.4 AM K	59 -76,570 - 87	60	40	15-12,5-12

Údaje týkající se celkové spotřeby a spotřeby žárovky jsou uvedeny na výrobním štítku.

	Výkon (W)	Napětí (V)	Závit	Rozměry (mm)
Halogenová 2	x 20W 12 G4	33x∅10

Komponenty, které nejsou součástí vybavení výrobku

⚠️ VŠEOBECNÁ BEZPEČNOST

Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.

Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávacej výkonnosti a drastické zvýšenie hlučnosti.

V tejto záležitosti sa vyhýba akejkoľvek zodpovednosti.

Údržba protitukových filtrov

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.

Údržba uhlíkového filtra

Použite jeden na každú stranu po zakrytie obidvoch ochranných mriežok motorovej vrtule, potom pootočte smerom hodinových ručičiek. Na odmontovanie pootočte proti smeru hodinových ručičiek.

Výmena žiaroviek

Používajte len halogénové žiarovky 12V - 20W, max. - G4, a dbajte pritom, aby ste sa ich nedotkli rukami.

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC o likvidácii elektrického a elektronického zariadenia (WEEE).

- nedošlo k výpadku elektrického prúdu.

- ak odsávač pary má slabý výkon:

Skontrolovať, že:

- nedošlo k výpadku elektrického prúdu.

Výkon (W) Napätie (V) Pin Rozmery (mm)
Halogénová 2	x 20W	12	G4	33x∅10
