Тип продукта	Вытяжка вытяжная и фильтрующая (рециркуляционная)
Бренд	Indesit
Модель	IHPC 9.4 AM X
Высота (см)	90
Ширина (см)	40
Глубина (см)	15
Электропитание	220-240 В, 50/60 Гц
Мощность освещения	2 x 20 Вт галоген (12 В, G4)
Скорости всасывания	3 скорости + выкл
Управление	Механические переключатели для освещения и скоростей
Тип жирового фильтра	Металлический моющийся (можно мыть в посудомоечной машине)
Тип угольного фильтра	Круглый, заменять каждые 4 месяца (не входит в комплект)
Вариант установки	С отводом (наружное воздуховыведение) или фильтрующая (рециркуляция с угольным фильтром)
Минимальное расстояние до варочной поверхности	55 см (электрическая), 65 см (газовая или комбинированная)
Диаметр воздуховода	15 см (или 12,5/12 см в зависимости от конфигурации)
Уход за жировыми фильтрами	Ежемесячная чистка
Замена ламп	Галоген 12 В - 20 Вт макс - G4
Безопасность	Отключать перед обслуживанием; использование детьми под присмотром; запрещено готовить под вытяжкой с открытым огнем
Вес (приблизительно)	12 кг

Часто задаваемые вопросы - IHPC 9.4 AM X INDESIT

Как установить вытяжку Indesit IHPC 9.4 AM X?

Установка должна выполняться квалифицированным специалистом. Соблюдайте минимальное расстояние над варочной поверхностью: 55 см для электрической плиты, 65 см для газовой или комбинированной. Используйте крепеж, входящий в комплект, и воздуховод соответствующего диаметра (предпочтительно 15 см). Вытяжка может использоваться в режиме отвода (наружное воздуховыведение) или фильтрации (рециркуляция с угольным фильтром).

Как чистить жировые фильтры вытяжки?

Металлические жировые фильтры чистят не реже одного раза в месяц. Их можно мыть вручную с неагрессивным моющим средством или в посудомоечной машине при низкой температуре и коротком цикле. Потяните пружинную ручку, чтобы снять фильтры. Внимание: мытье в посудомоечной машине может обесцветить фильтр, но не влияет на его производительность.

Когда и как менять угольный фильтр?

Угольный фильтр необходимо заменять не реже одного раза в 4 месяца или раньше, если запахи сохраняются. Он не чистится и не восстанавливается. Для замены поверните круглый фильтр против часовой стрелки, чтобы снять его, затем установите новый, поворачивая по часовой стрелке.

Как заменить галогенные лампы?

Сначала отключите вытяжку. Дождитесь остывания ламп. С помощью маленькой плоской отвертки отщелкните защитную крышку. Замените лампу на галогенную 12 В - 20 Вт макс - G4 (подходит для открытого освещения). Закройте крышку до щелчка. Не прикасайтесь к лампе руками.

Что делать, если вытяжка не работает?

Сначала проверьте электропитание (нет ли отключения электроэнергии?). Убедитесь, что выбрана скорость. Если вытяжка отключается во время работы, проверьте автоматический выключатель. Отключите вилку на 5 секунд, затем снова включите. Если проблема не исчезнет, обратитесь в сервисный центр.

Как переключить вытяжку с режима отвода на режим фильтрации?

Чтобы использовать вытяжку в режиме фильтрации (рециркуляции), необходимо установить комплект угольных фильтров (продается отдельно). Снимите жировой фильтр, установите круглые угольные фильтры с каждой стороны вокруг двигателей, затем верните жировой фильтр на место. Вытяжка поставляется готовой к работе в режиме отвода.

Вытяжка шумит, это нормально?

Определенный уровень шума является нормальным, особенно на высокой скорости. Для снижения шума используйте воздуховод максимального диаметра (15 см) и минимальное количество изгибов. Если шум ненормальный, проверьте, не забит ли воздуховод и чисты ли фильтры.

Можно ли использовать вытяжку без жирового фильтра?

Нет, никогда. Вытяжка никогда не должна использоваться без правильно установленной решетки (жирового фильтра). Это может привести к повреждению вытяжки и создать риск возгорания. Жировые фильтры должны быть установлены постоянно.

Что делать, если вытяжка плохо всасывает?

Сначала проверьте выбранную скорость (при необходимости увеличьте). Убедитесь, что кухня достаточно проветривается. Если вы используете режим фильтрации, возможно, угольный фильтр насыщен. Также проверьте, не забит ли воздуховод и не слишком ли он длинный.

Как ухаживать за вытяжкой ежедневно?

Чистите внешнюю поверхность вытяжки влажной тканью с нейтральным жидким моющим средством. Никогда не используйте абразивные средства, спирт или металлические инструменты. Жировые фильтры чистятся ежемесячно. Заменяйте угольный фильтр каждые 4 месяца. Отключайте вытяжку перед любым обслуживанием.

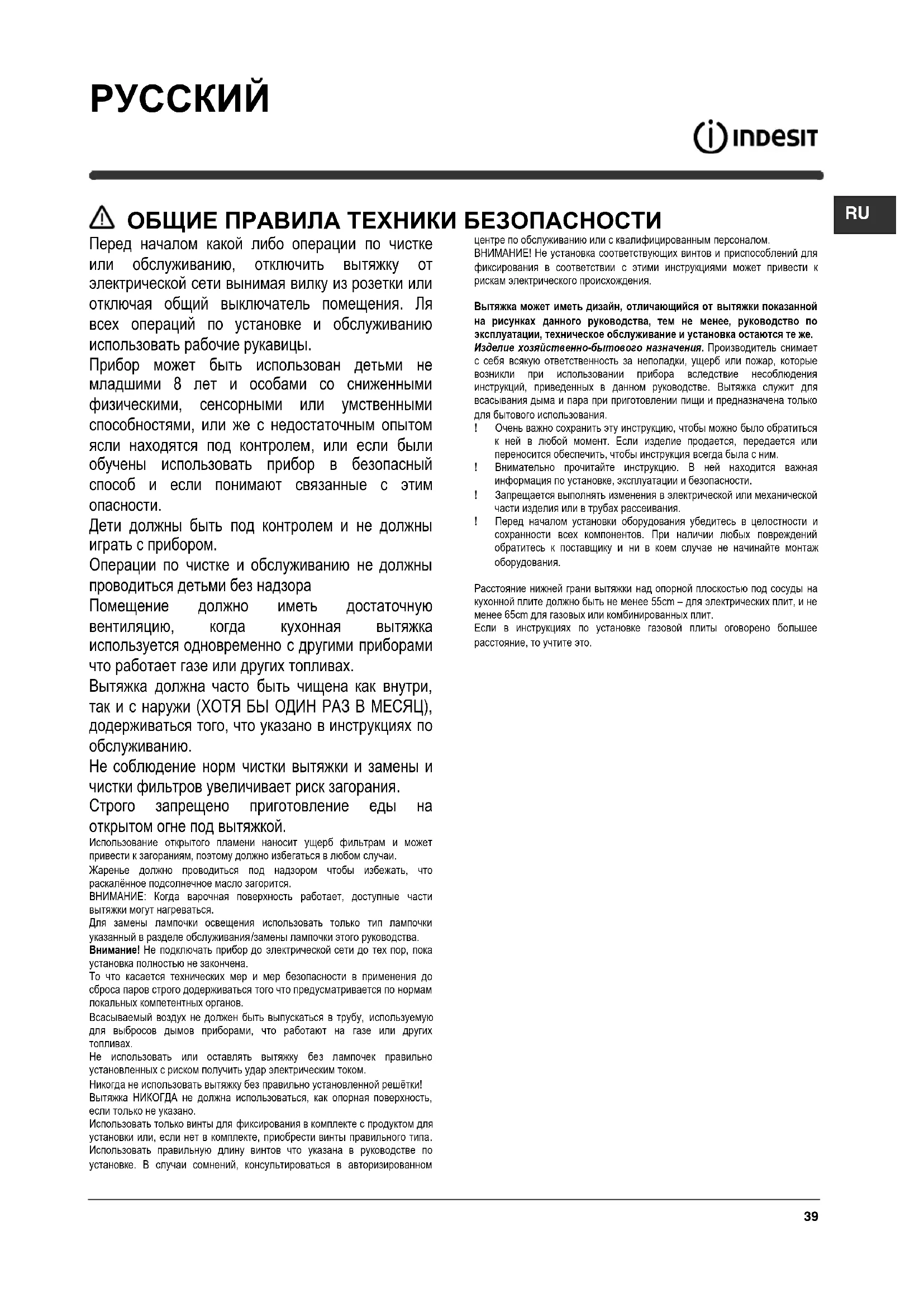

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IHPC 9.4 AM X INDESIT

Перед началом любой операции по чистке или обслуживанию отключите вытяжку от электрической сети, вынимая вилку из розетки или отключая общий выключатель помещения. Для всех операций по установке и обслуживанию используйте рабочие рукавицы.

Прибор может использоваться детьми не младше 8 лет и лицами со сниженными физическими, сенсорными или умственными способностями, или с недостаточным опытом, если они находятся под контролем или если они были обучены использовать прибор безопасным способом и понимают связанные с этим опасности.

Дети должны находиться под контролем и не должны играть с прибором.

Операции по чистке и обслуживанию не должны проводиться детьми без надзора.

Помещение должно иметь достаточную вентиляцию, когда кухонная вытяжка используется одновременно с другими приборами, работающими на газе или других видах топлива.

Вытяжка должна часто чиститься как внутри, так и снаружи (ХОТЯ БЫ ОДИН РАЗ В МЕСЯЦ), соблюдая указания в инструкциях по обслуживанию.

Несоблюдение норм чистки вытяжки, замены и чистки фильтров увеличивает риск возгорания.

Строго запрещено приготовление пищи на открытом огне под вытяжкой.

Использование открытого пламени наносит ущерб фильтрам и может привести к возгоранию, поэтому его следует избегать в любом случае.

Жарка должна проводиться под надзором, чтобы избежать возгорания раскалённого подсолнечного масла.

ВНИМАНИЕ: Когда варочная поверхность работает, доступные части вытяжки могут нагреваться.

Для замены лампочки освещения используйте только тип лампочки, указанный в разделе обслуживания/замены лампочки данного руководства.

Внимание! Не подключайте прибор к электрической сети до тех пор, пока установка полностью не завершена.

Что касается технических мер и мер безопасности при отводе паров, строго соблюдайте требования местных компетентных органов.

Всасываемый воздух не должен выпускаться в трубу, используемую для выброса дымов от приборов, работающих на газе или других видах топлива.

Не использовать или оставлять вытяжку без правильно установленных лампочек, так как это может привести к риску поражения электрическим током.

Никогда не использовать вытяжку без правильно установленной решётки!

Вытяжка НИКОГДА не должна использоваться в качестве опорной поверхности, если только это не указано явно.

Использовать только винты, входящие в комплект поставки, для фиксации при установке, или, если они отсутствуют, приобрести винты правильного типа. Использовать винты правильной длины, указанной в руководстве по установке. В случае сомнений обращаться в авторизованный

сервисный центр или к квалифицированному персоналу.

ВНИМАНИЕ! Неправильная установка винтов и крепёжных приспособлений в соответствии с этими инструкциями может привести к рискам электрического происхождения.

Вытяжка может иметь дизайн, отличающийся от показанного на рисунках данного руководства, однако инструкции по эксплуатации, техническому обслуживанию и установке остаются теми же. Изделие предназначено для бытового использования. Производитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, возникшие в результате несоблюдения инструкций, приведённых в данном руководстве. Вытяжка предназначена для удаления дыма и пара при приготовлении пищи и только для бытового использования.

! Очень важно сохранить эту инструкцию, чтобы иметь возможность обратиться к ней в любой момент. Если изделие продаётся, передаётся или перемещается, убедитесь, что инструкция всегда находится вместе с ним.

! Внимательно прочитайте инструкцию. В ней содержится важная информация по установке, эксплуатации и безопасности.

! Запрещается вносить изменения в электрическую или механическую часть изделия или в трубы для отвода воздуха.

Перед началом установки оборудования убедитесь в целостности и сохранности всех компонентов. При обнаружении любых повреждений обратитесь к поставщику и ни в коем случае не начинайте монтаж.

Расстояние от нижней кромки вытяжки до опорной поверхности для посуды на кухонной плите должно быть не менее 55 см для электрических плит и не менее 65 см для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты указано большее расстояние, учитывайте это.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Напряжение сети должно соответствовать напряжению, указанному на табличке с техническими данными, размещённой внутри прибора. Если вытяжка оснащена вилкой, подключите её к штепсельной розетке. Розетка должна соответствовать действующим правилам и быть расположена в легкодоступном месте. Включать в розетку можно только после установки. Если вытяжка не оснащена вилкой (прямое подключение к сети) или штепсельная розетка недоступна после установки, используйте соответствующий двухполюсный выключатель, обеспечивающий полное отключение от сети при условиях перенапряжения 3-й категории, в соответствии с инструкциями по установке.

Внимание! Прежде чем подключать электрическую систему вытяжки к сети питания и проверять её исправное функционирование, убедитесь в том, что кабель питания правильно смонтирован.

Замена электрокабеля

Внимание! Во избежание всяких рисков, операция по замене кабеля питания должна быть произведена персоналом компетентной службы техобслуживания.

ВЫБРОС ВОЗДУХА

(для исполнения с отводом воздуха)

Подсоедините вытяжку к выводной трубе с диаметром, соответствующим отверстию выхода воздуха (соединительный фланец).

Установка труб с меньшим диаметром приведёт к уменьшению мощности всасывания воздуха и резкому увеличению уровня шума.

Производитель снимает с себя всякую ответственность в отношении вышесказанного.

! Используйте трубу с минимально необходимой длиной. ! Используйте трубу с наименьшим количеством изгибов (максимальный угол изгиба: 90°). ! Избегайте резкого изменения сечения трубы. ! Предприятие снимает с себя какую-либо ответственность, если данные правила не выполняются.

С РЕЦИРКУЛЯЦИЕЙ ИЛИ С ВЫВОДОМ?

! Ваша вытяжка готова к использованию в режиме отвода.

Для того чтобы использовать вытяжку в режиме рециркуляции, необходимо установить ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ.

Проверьте на первых страницах данного руководства, входит ли ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ в поставку или его необходимо приобрести отдельно.

Примечание: Если он входит в поставку оборудования, в некоторых случаях дополнительный комплект угольных фильтров может уже быть установлен на вытяжке.

Информация по переводу вытяжки из режима отвода в режим рециркуляции уже входит в данное руководство.

Исполнение с рециркуляцией

В этом режиме испарения выводятся наружу через гибкий трубопровод, подсоединенный к соединительному кольцу.

Диаметр выводной трубы должен соответствовать диаметру соединительного кольца.

Внимание! Выводная труба не входит в комплект и должна быть приобретена отдельно.

Если вытяжка снабжена угольным фильтром, то уберите его

Исполнение с отводом воздуха

Должен использоваться угольный фильтр, имеющийся в наличии у вашего дистрибутора. Втягиваемый воздух обезжиривается и дезодорируется перед тем, как вновь возвращается в помещение через верхнюю решетку.

КОМАНДЫ

Вытяжка оснащена щитом управления для контроля скорости вытяжного вентилятора и зажигания света для освещения рабочей поверхности плиты.

T1. Выключатель освещения ON/OFF. T2. Выключатель OFF/скорость 1 T3. Переключатель скорости 2 T4. Переключатель скорости 3

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Очистка

Для чистки используйте ТОЛЬКО специальную тряпку, смоченную нейтральным жидким моющим средством. НЕ ИСПОЛЬЗУЙТЕ НИКАКИЕ ИНСТРУМЕНТЫ ДЛЯ ОЧИСТКИ. Не применяйте средства, содержащие абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ!

Обслуживание жировых фильтров

Удерживает частицы жира, исходящие от плиты.

Фильтр следует чистить ежемесячно неагрессивными моющими средствами, вручную или в посудомоечной машине при низкой температуре и экономичном цикле мытья.

При мытье в посудомоечной машине может иметь место некоторое обесцвечивание фильтра задержки жира, но его фильтрующая характеристика остается абсолютно неизменной.

Для снятия фильтра задержки жира потяните к себе подпружиненную ручку отцепления фильтра.

Обслуживание угольного фильтра

Удаляет неприятные запахи кухни.

Насыщение угольного фильтра происходит по истечении более или менее длительного периода эксплуатации, предопределяемого типом кухни и периодичностью очистки фильтров задержки жира. В любом случае, заменяйте картридж по крайней мере через каждые 4 месяца.

Угольный фильтр НЕ подлежит мойке или регенерации.

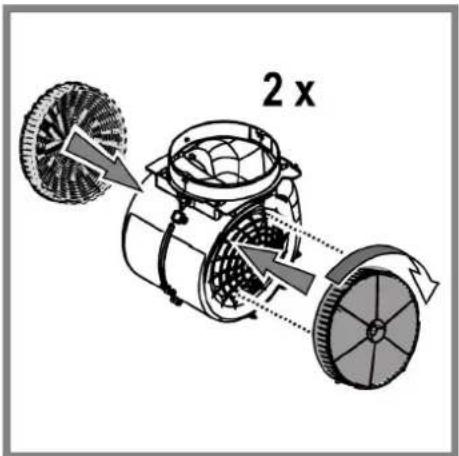

Круглый угольный фильтр

Покрыть фильтрами обе стороны для зачехления защитных решеток ротора двигателя, после чего вращать фильтр по часовой стрелке.

Для снятия - вращать против часовой стрелки.

Замена ламп

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам убедитесь в том, что они остыли.

Заменить поврежденную лампочку на новую такого же типа, как указано на этикетке, или рядом с лампочкой на вытяжке.

1. Используя плоскую отвертку или аналогичный инструмент, осторожно снимите защитный элемент.
2. Замените перегоревшую лампу.

Используйте только галогенные лампы на 12 вольт, мощностью не более 20 ватт, с цоколем G4, пригодные для использования в открытых светильниках.

Следуйте указаниям и не прикасайтесь к новым лампам голыми руками.

1. Закройте плафон (крепление защелкой).

Данное изделие промаркировано в соответствии с Европейской директивой 2012/19/EC по утилизации электрического и электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека.

Символ ■ на самом изделии или в сопроводительной документации указывает, что при утилизации данного изделия его нельзя выбрасывать вместе с обычными бытовыми отходами. Вместо этого его следует сдавать в соответствующий пункт приема электрического и электронного оборудования для последующей утилизации.

Утилизация должна производиться в соответствии с местными правилами по обращению с отходами.

За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу по утилизации отходов или в магазин, где вы приобрели данное изделие.

Устройство разработано, испытано и изготовлено в соответствии с:

• Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233

- Эксплуатационные характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- ЭМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Рекомендации по правильному использованию для снижения воздействия на окружающую среду: Включайте вытяжку на минимальной скорости, когда начинаете готовить, и оставляйте ее работать в течение нескольких минут после окончания приготовления. Увеличивайте скорость только при большом количестве дыма и пара, а повышенные скорости используйте только в экстремальных ситуациях. Заменяйте угольный(ые) фильтр(ы) по мере необходимости для поддержания хорошей эффективности удаления запахов. Очищайте жировой(ые) фильтр(ы) по мере необходимости для поддержания хорошей эффективности улавливания жира. Используйте максимальный диаметр системы воздуховодов, указанный в данном руководстве, для оптимизации эффективности и минимизации уровня шума.

НЕИСПРАВНОСТИ

Если что-то работает неправильно, прежде чем обращаться в

Для технического обслуживания выполните следующие простые проверки:

• Если вытяжка не работает:

Проверьте:

что подача тока не прервана.

- что выбрана скорость.

• Если вытяжка работает плохо:

Проверьте:

- что выбранная скорость двигателя достаточна для удаления дыма и пара.

- что кухня достаточно проветривается, чтобы вытяжка могла забирать воздух.

- что угольный фильтр не отработал (в режиме рециркуляции).

- Если вытяжка выключилась во время нормальной работы:

Проверьте:

- что подача тока не прервана.

- что не сработал однополюсный выключатель.

В случае неисправности, перед обращением в сервисную службу, отключите прибор от электросети минимум на 5 секунд, вынув вилку, затем подключите снова. Если неисправность сохраняется, обратитесь в сервисную службу.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Ммодель	Высота (cm)	Ширина (cm)	Глубина (cm)	∅выводной трубы (cm)
IHPC 9.5 AM X	[2y8z] 59 -76,5	90	40	15-12,5-12
IHPC 9.4 AM X
IHPC 6.4 AM X	[wwyyt] 59 -76,5	60	40	15-12,5-12
IHPC 6.4 AM K
IHPC 6.5 AM X

Смотрите табличку с характеристиками для полного потребления и потребления лампы.

	Мощность (W)	Напряжение (V)	Подключение	Размеры (mm)
Галоген	2 x 20W	12	G4	33x∅10

Комплектующие, не входящие в комплект деталей к изделию
