ПОСІБНИК КОРИСТУВАЧА CIS62450 ELECTROLUX

Отримати поради з використання, брошури, інструкції з усунення несправностей,інформацію щодо сервісу та ремонту:www.electrolux.com/supportМоже змінитися без оповіщення. 1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ........................................................ 3292. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ............................................................332

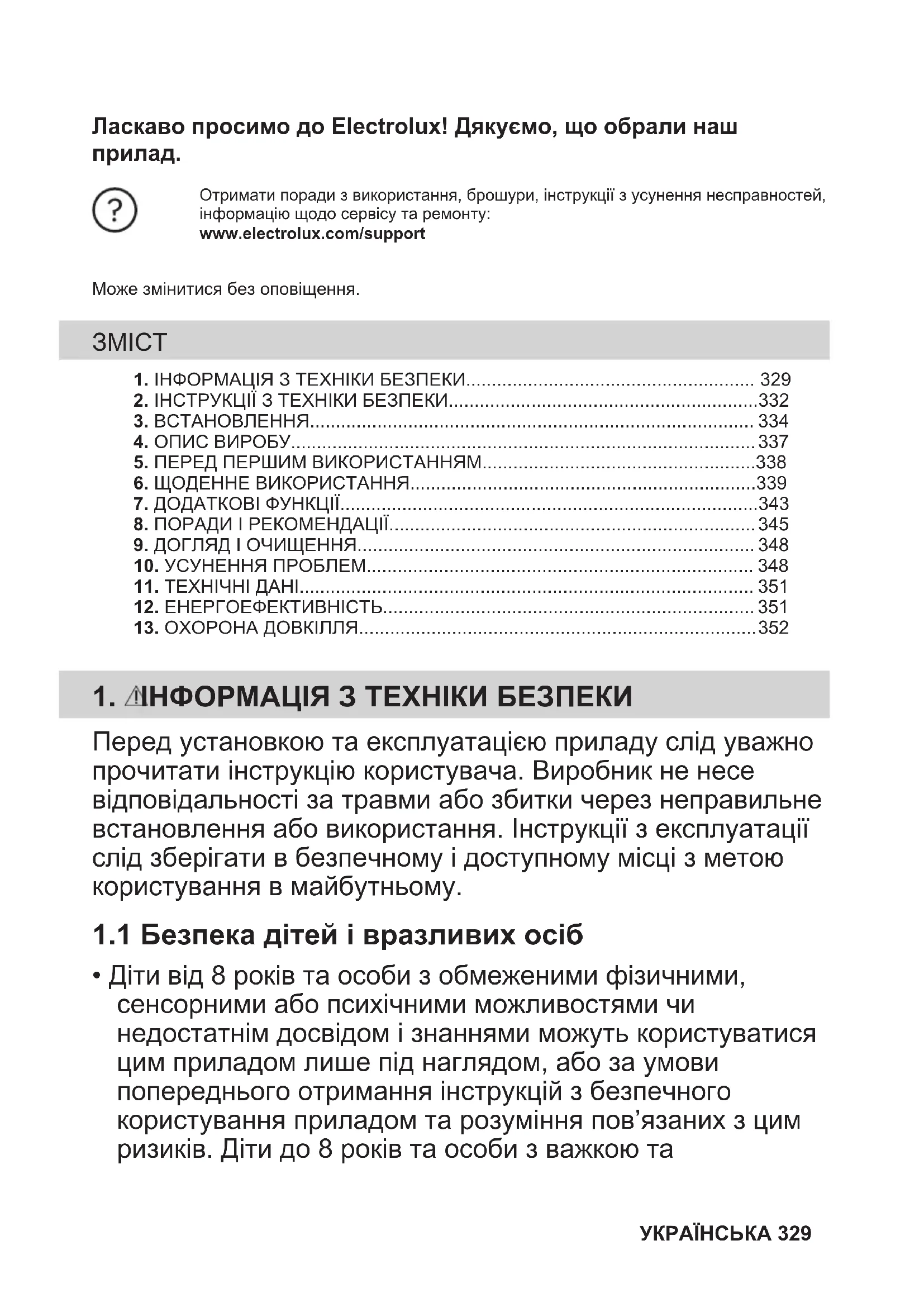

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користувача. Виробник не несе відповідальності за травми або збитки через неправильне встановлення або використання. Інструкції з експлуатації слід зберігати в безпечному і доступному місці з метою користування в майбутньому.

1.1 Безпека дітей і вразливих осіб

• Діти від 8 років та особи з обмеженими фізичними, сенсорними або психічними можливостями чи недостатнім досвідом і знаннями можуть користуватися цим приладом лише під наглядом, або за умови попереднього отримання інструкцій з безпечного користування приладом та розуміння пов’язаних з цим ризиків. Діти до 8 років та особи з важкою та УКРАЇНСЬКА 329комплексною непрацездатністю можуть перебувати поблизу приладу лише за умови, якщо знаходяться під безперервним спостереженням.

• Слідкуйте за тим, аби діти не бавилися із цим приладом.

• Тримайте усі пакувальні матеріали подалі від дітей та утилізуйте їх належним чином.

• ПОПЕРЕДЖЕННЯ! Прилад і його відкриті поверхні нагріваються під час використання. Не допускайте дітей та домашніх тварин до приладу під час його використання та охолодження.

• Якщо прилад оснащено засобами захисту від доступу дітей, їх необхідно активувати.

• Чищення або обслуговування приладу дітьми дозволяється лише під наглядом.

1.2 Загальна безпека

• Цей прилад призначено виключно для приготування їжі.

• Цей прилад призначений для використання в домашніх умовах у приміщенні.

• Цей прилад можна використовувати в офісах, готельних номерах, напів-готелях, приміщеннях для фермерського туризму та інших подібних приміщеннях, де застосування цього приладу не перевищує (середній) рівень побутового користування.

• ПОПЕРЕДЖЕННЯ: Прилад і його відкриті поверхні нагріваються під час використання. Необхідно поводитись обережно, щоб не торкатися нагрівальних

• ПОПЕРЕДЖЕННЯ: Готування без нагляду на варильній поверхні з використанням жиру чи олії може спричинити

• Дим є ознакою перегрівання. Ніколи не використовуйте воду для гасіння вогню під час готування. Вимкніть прилад і накрийте полум’я, наприклад, протипожежним покривалом або кришкою. 330 УКРАЇНСЬКА• ПОПЕРЕДЖЕННЯ: Прилад не повинен бути підключеним через зовнішній перемикач, наприклад таймер, або підключений до мережі, що регулярно вмикається та вимикається службовим пристроєм.

• ОБЕРЕЖНО: Необхідно контролювати процес готування (навіть при автоматичних функціях готування). Необхідно безперервно стежити за короткотривалим процесом готування.

• ПОПЕРЕДЖЕННЯ: Небезпека займання: Не зберігайте речі на поверхнях для готування.

• Не можна класти на прилад металеві предмети, наприклад, ножі, виделки, ложки та кришки, оскільки вони можуть нагрітися.

• Не користуйтеся приладом, доки його не буде встановлено у вбудовану конструкцію.

• Не використовуйте пароочищувач для очищення

• Після користування елементом варильної поверхні вимкніть його за допомогою відповідної ручки. Не покладайтеся на детектор деко.

• Якщо склокерамічна/скляна поверхня трісне, вимкніть прилад та від'єднайте його від мережі живлення. Якщо прилад підключено до мережі живлення безпосередньо через розподільну коробку, вийміть запобіжник, щоб відключити прилад від джерела живлення. У будь-якому випадку, зверніться до авторизованого сервісного

• Задля уникнення небезпеки в разі пошкодження електричного кабелю його заміну має здійснювати виробник, представник авторизованого сервісного центру або інша кваліфікована особа.

• ПОПЕРЕДЖЕННЯ: Використовуйте лише запобіжники варильної поверхні, розроблені виробником пристрою для приготування, визнані придатними до використання відповідно до інструкцій із експлуатації від виробника УКРАЇНСЬКА 331або вбудовані у пристрій. Використання неналежних запобіжників може призвести до нещасних випадків.

2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

ПОПЕРЕДЖЕННЯ! Встановлювати цей прилад повинен лише кваліфікований фахівець. ПОПЕРЕДЖЕННЯ! Існує ризик травмування або пошкодження приладу.

• Повністю зніміть упаковку.

• Не встановлюйте й не використовуйте пошкоджений прилад.

• Дотримуйтеся інструкцій зі встановлення, що постачаються разом із приладом.

• Дотримуйтеся вимог щодо мінімальної відстані до інших приладів чи

• Будьте обережні під час переміщення приладу, оскільки він важкий. Використовуйте захисні рукавички та взуття, що постачається в комплекті.

• Захистіть зрізані сторони камери за допомогою ущільнювального матеріалу, щоб запобігти проникненню вологи, яка викликає набухання.

• Захистіть дно приладу від пари та

• Не встановлюйте прилад біля дверей або під вікном. Це допоможе запобігти падінню гарячого посуду з приладу під час відчинення дверей чи вікна.

• На дні кожного приладу знаходяться охолоджувальні вентилятори.

• Якщо прилад встановлено над шухлядою, дотримуйтеся вказаних нижче правил. – Не зберігайте невеликі шматки або аркуші паперу, які можуть потрапити всередину, оскільки вони можуть пошкодити охолоджувальні вентилятори або негативного вплинути на систему охолодження. – Слідкуйте за тим, щоб між дном приладу та речами, що зберігаються в шухляді, залишалося щонайменше 2 см.

• Зніміть розділювальні панелі, встановлені в шафі під приладом.

2.2 Під’єднання до електромережі

ПОПЕРЕДЖЕННЯ! Існує ризик займання та ураження електричним струмом.

• Усі електричні з'єднання мають виконуватися кваліфікованим електриком.

• прилад повинен бути заземлений.

• Перш ніж виконувати будь-які операції, переконайтеся, що прилад від’єднано від електромережі.

• Переконайтеся в тому, що параметри на табличці з технічними даними сумісні з електричними параметрами електроживлення від мережі.

• Переконайтеся, що прилад установлено правильно. Незакріплений або невідповідний кабель живлення або штепсель (якщо є) можуть призвести до нагрівання роз'ємів.

• Використовуйте відповідний кабель

• Не допускайте заплутування кабелю

• Переконайтеся, що встановлено захист від ураження електричним струмом.

• Використовуйте на кабелі кабельний

• Під час підключення приладу до розетки переконайтеся, що кабель живлення або штепсель (якщо є) не торкаються гарячого приладу або посуду.

• Не використовуйте розгалужувачі, перехідники й подовжувачі.

• Стежте за тим, щоби не пошкодити штепсельну вилку (якщо є) або кабель живлення. Для заміни пошкодженого кабелю треба звернутися до нашого 332 УКРАЇНСЬКАавторизованого сервісного центру або до електрика.

• Елементи захисту від ураження електричним струмом та ізоляція мають бути закріплені так, аби їх не можна було зняти без спеціального інструмента.

• Вставляйте штепсельну вилку в розетку електроживлення лише після закінчення установки. Переконайтеся, що після установки є вільний доступ до розетки електроживлення.

• Не вставляйте вилку в розетку, яка ненадійно закріплена.

• Не тягніть за кабель живлення, щоб відключити прилад з мережі. Завжди вимикайте, витягаючи штепсельну

• Використовуйте лише належні ізолюючі пристрої, а саме: лінійні роз’єднувачі, запобіжники (гвинтові запобіжники слід викрутити з патрона), реле захисту від замикання на землю та контактори.

• Електрообладнання має бути оснащеним ізолюючим пристроєм для повного відключення від електромережі. Зазор між контактами ізолюючого пристрою має становити не менше 3 мм.

• Якщо на екрані з’являється код E3, негайно від’єднайте варильну поверхню та перевірте правильність підключення до електромережі та напруги в мережі.

ПОПЕРЕДЖЕННЯ! Існує небезпека травмування, опіків і ураження електричним струмом.

• Не змінюйте технічні специфікації цього

• Перед першим використанням зніміть всю упаковку, маркування та захисну плівку (якщо застосовно).

• Переконайтеся в тому, що вентиляційні отвори не заблоковано.

• Під час роботи приладу не залишайте його без нагляду.

• Вимикайте зону готування після кожного використання.

• Не кладіть столові прибори або кришки каструль на конфорки. Вони можуть

• Не працюйте з приладом, якщо ваші руки мокрі або якщо він контактує з

• Не використовуйте прилад як робочу поверхню або як поверхню для зберігання речей.

• Якщо на поверхні приладу з’явилися тріщини, негайно від’єднайте його від електромережі. Це дозволить запобігти враженню електричним струмом.

• Користувачі з кардіостимуляторами мають дотримуватися мінімальної відстані 30 см від індукційних зон приготування під час роботи приладу.

• Коли ви кладете продукти в гарячу олію, вона може бризкати.

• Не використовуйте алюмінієву фольгу або інші матеріали між варильною поверхнею та посудом, якщо інше не вказано виробником цього приладу.

• Використовуйте лише аксесуари, рекомендовані виробником для цього

ПОПЕРЕДЖЕННЯ! Існує небезпека пожежі та вибуху.

• При нагріванні жирів і олії можливе вивільнення легкозаймистих парів. Готуючи з використанням жирів та олії, тримайте їх осторонь від відкритого вогню або гарячих предметів.

• У результаті вивільнення парів при нагріванні жирів та олії до дуже високої температури можливе їх самозаймання.

• Повторне використання олії, що містить залишки їжі, може спричинити пожежу за температури нижче тієї, при якій ця олія застосовувалася при першому приготуванні їжі.

• Не кладіть усередину приладу, поряд із ним або на нього легкозаймисті речовини чи предмети, змочені в легкозаймистих речовинах. ПОПЕРЕДЖЕННЯ! Існує ризик пошкодження приладу.

• Не тримайте гарячий посуд на панелі

УКРАЇНСЬКА 333• Не кладіть кришку гарячої каструлі на скляну варильну поверхню.

• Не допускайте, щоб посуд грівся, коли в ньому немає рідини.

• Будьте обережні, щоб не допускати падіння предметів чи посуду на прилад. Поверхня може бути пошкоджена.

• Не вмикайте зони варіння, якщо посуд порожній або відсутній.

• Кухонний посуд із чавуну або з пошкодженим дном може подряпати скло/склокераміку. Завжди піднімайте ці предмети, коли потрібно їх перемістити на варильній поверхні.

2.4 Догляд та очищення

• Регулярно очищуйте прилад, щоб запобігти пошкодженню матеріалу

• Перед чищення вимкніть прилад і дайте йому охолонути.

• Не використовуйте пароочищувачі та водяні розпилювачі для очищення

• Витріть прилад м'якою вологою ганчіркою. Застосовуйте лише нейтральні миючі засоби. Не використовуйте абразивні засоби, абразивні серветки для очищення, розчинники або металеві предмети, якщо не вказано інше.

• Для ремонту приладу звертайтеся до авторизованого сервісного центру. Використовуйте лише оригінальні запасні частини.

• Стосовно ламп всередині цього виробу та запасних ламп, що продаються окремо: Ці лампи призначені для використання у побутових приладах з екстремальними фізичними умовами, такими як температура, вібрація, вологість, або призначені для надання інформації про стан роботи приладу. Вони не призначені для використання з іншою метою та не придатні для освітлення побутових приміщень.

ПОПЕРЕДЖЕННЯ! Існує небезпека травмування або

• По інформацію з належної утилізації приладу звертайтеся до місцевих органів влади.

• Від’єднайте прилад від електромережі.

• Відріжте кабель електричного живлення близько до приладу та утилізуйте його. Цей продукт по вмісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №139 від 10 березня 2017р.)

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

3.1 Перед встановленням

Перш ніж встановлювати варильну поверхню, запишіть наступну інформацію з таблички з технічними даними. Ця табличка розташована внизу варильної

Серійний номер ...........................

3.2 Вбудовані варильні поверхні

Експлуатувати вбудовані варильні поверхні можна лише після правильного вбудовування у шафки та робочі поверхні, які підходять для цього і відповідають

3.3 З'єднувальний кабель

• Варильну поверхню оснащено з'єднувальним кабелем .

• Щоби замінити пошкоджений кабель живлення, використовуйте кабель типу: 334 УКРАЇНСЬКАH05V2V2-F, який здатен витримувати температуру 90 °С чи вище. Один дріт повинен мати мінімальний поперечний переріз відповідно до таблиці нижче. Зверніться до місцевого сервісного центру. З'єднувальний кабель має замінюватися лише кваліфікованим електриком. ПОПЕРЕДЖЕННЯ! Усі підключення до електромережі має виконувати кваліфікований електрик.

З’єднання через з’єднувальні штепселі заборонено.

Не просвердлюйте та не припаюйте кінці дротів. Це заборонено.

Не підключайте кабель без кінцевої кабельної муфти. Однофазне підключення

1. Зніміть кінцеву кабельну муфту з

чорного, коричневого та синього

2. Зніміть частину ізоляцію з кінців

коричневого, чорного та синього

3. З’єднайте кінці чорного та коричневого

4. Установіть нову кінцеву муфту дроту на

спільний кінець дроту (потрібен спеціальний інструмент).

5. З’єднайте кінці двох синіх кабелів.

6. Установіть нову кінцеву муфту дроту на

спільний кінець дроту (потрібен спеціальний інструмент). Двофазне підключення

1. Зніміть кінцеву кабельну муфту з синіх

2. Зніміть частину ізоляцію з кінців синіх

3. З’єднайте кінці двох синіх кабелів.

4. Установіть нову кінцеву муфту дроту на

спільний кінець дроту (потрібен спеціальний інструмент).

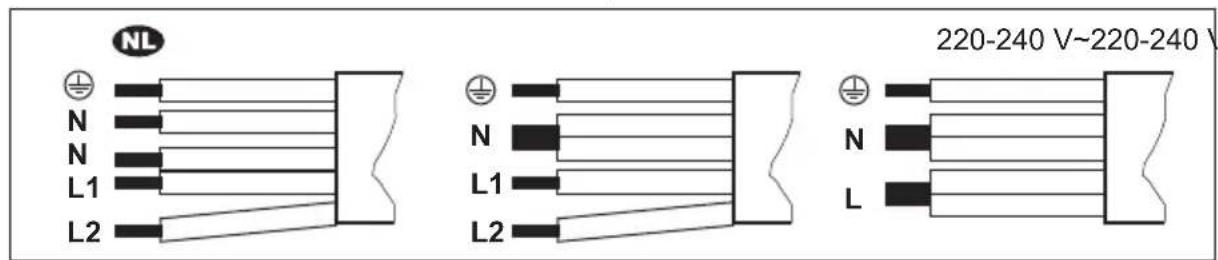

Двофазне підключення: 400 В2N~ Однофазне підключення:

5 × 1,5 мм² 5 × 1,5 мм² або 4 × 2,5 мм² 5 × 1,5 мм² або 3 × 4 мм² Зелений — жов‐

N Синій і синій N Синій і синій N Синій і синій L1 Чорний L1 Чорний L Чорний і коричне‐

L2 Коричневий L2 Коричневий

Якщо варильна поверхня встановлюється під витяжкою, див. інструкції з монтажу витяжки, щоб дізнатися мінімальну відстань між приладами. УКРАЇНСЬКА 335min. 50mm min. 500mm Якщо прилад встановлено над шухлядою, вентиляція варильної поверхні під час процесу готування може нагрівати речі, що зберігаються в шухляді. ВСТАНОВЛЕННЯ ПОВЕРХ min. 50 ВБУДОВУВАНЕ ВСТАНОВЛЕННЯ min. 50 min. 28 mm Знайдіть відео «Як встановити індукційну варильну поверхню Electrolux — Встановлення робочої поверхні», шляхом введення повної назви, зазначеної на малюнку нижче. www.youtube.com/electroluxwww.youtube.com/aeg How to install your Electrolux Induction Hob - Worktop installation Знайдіть відео «Як встановити індукційну варильну поверхню Electrolux — Встановлення без виступів», шляхом введення повної назви, зазначеної на малюнку нижче. 336 УКРАЇНСЬКАwww.youtube.com/electroluxwww.youtube.com/aegHow to install your Electroluxinduction hob flush installation

4.1 Оснащення варильної поверхні

Індукційна зона нагрівання

Панель керування Детальна інформація про розміри зон нагрівання наведена в розділі «Технічні дані».

4.2 Структура панелі керування

Керування приладом здійснюється за допомогою сенсорних кнопок. Символи на дисплеї, індикатори та звукові сигнали вказують на активовані функції.

Увімк. / Вимк. Увімкнення та вимкнення приладу. Пауза Увімкнення та вимкнення функції. Таймер Щоб установити функцію. УКРАЇНСЬКА 337Сен‐

- Збільшення або зменшення тривалості.

- Дисплей таймера Показує час у хвилинах.

SenseBoil® SenseBoil®. Для автоматичного регулювання темпе‐ ратури води, щоб вона не википіла після досягнення точки кипіння.

Bridge Увімкнення та вимкнення функції.

Hob²Hood Увімкнення та вимкнення ручного режиму функції.

- Сектор керування Установлення ступеня нагрівання.

PowerBoost Увімкнення функції.

Блокування / Захист від доступу

Блокування та розблокування панелі керування.

4.3 Індикатори дисплея

Виникла несправність.

OptiHeat Control (3-ступеневий індикатор залишкового тепла): продовжити готу‐ вання / підтримання теплим / залишкове тепло.

5. ПЕРЕД ПЕРШИМ ВИКОРИСТАННЯМ

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

5.1 Обмеження потужності

Обмеження потужності визначає загальну потужність варильної поверхні, яка відповідає обмеженням запобіжників у

За промовчанням прилад встановлюється на найвищий можливий рівень потужності. Щоб підвищити або зменшити рівень потужності, виконайте наведені нижче

1. Увійдіть в меню: натисніть і утримуйте

протягом 3 секунд. Потім натисніть і утримуйте .

2. Натисніть і утримуйте на

передньому таймері, доки не з'явиться

/ на передньому таймері, щоб встановити рівень потужності.

4. Натисніть , щоб вийти.

Рівні потужності Див. розділ «Технічні дані». 338 УКРАЇНСЬКАУВАГА Переконайтеся в тому, що вибрана потужність відповідає потужності встановлених запобіжників.

Якщо рівень потужності нижче або дорівнює 2000 Вт, ви не зможете активувати SenseBoil®.

6. ЩОДЕННЕ ВИКОРИСТАННЯ

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

6.1 Увімкнення та вимкнення

Натисніть і утримуйте , щоб увімкнути або вимкнути варильну поверхню.

6.2 Виявлення посуду

Ця функція вказує на наявність посуду на варильній поверхні та вимикає зони готування, якщо під час процесу готування не виявлено посуду. Якщо ви поставили посуд на зону готування перед вибором ступеня нагріву, на секторі керування з'явиться індикатор над 0. Якщо ви тимчасово приберете посуд з увімкненої зони готування, індикатори над відповідним сектором керування почнуть блимати. Якщо ви не поставите посуд назад на активовану зону готування протягом 120 секунд, зона готування автоматично вимкнеться. Щоби відновити готування, не забудьте знову поставити посуд на зону готування в межах зазначеного часу.

6.3 Користування зонами

Поставте посуд у центр обраної зони. Індукційні зони нагрівання автоматично пристосовуються до розміру дна посуду. За допомогою функції Bridge можна готувати у великому посуді, розміщеному на двох зонах нагрівання одночасно. Посуд має накривати центри обох зон, але не виходити за позначки зони. Якщо посуд розташовано між двома центрами, функція Bridge не активується.

1. Натисніть потрібний ступінь нагрівання

на секторі керування. УКРАЇНСЬКА 339Індикатори над сектором керування з'являються відповідно вибраному ступеню нагрівання.

2. Щоби вимкнути зону готування,

Ця функція забезпечує індукційні зони нагрівання додатковою потужністю. Функцію можна ввімкнути для однієї індукційної зони нагрівання лише на обмежений період часу. Після цього індукційна зона нагрівання автоматично перемикається на найвищий ступінь нагрівання. Див. розділ «Технічні дані». Щоб увімкнути функцію для зони нагрівання: торкніться

Вимкнення функції: змініть ступінь нагрівання.

6.6 OptiHeat Control (3-ступеневий

індикатор залишкового тепла) ПОПЕРЕДЖЕННЯ! / / Поки видно індикатор, є ризик отримання опіків від залишкового тепла. Тепло для процесу готування їжі генерується індукційними зонами нагрівання безпосередньо в дні посуду. Склокераміка нагрівається від тепла

Індикатори з'являються, коли зона нагрівання гаряча. Вони показують рівень залишкового тепла в зонах нагрівання, які використовуються в даний час: - продовжити готування, - підтримання теплим, - залишкове тепло. Також може з'явитися індикатор:

• для сусідніх зон нагрівання, навіть якщо ви їх не використовуєте,

• коли посуд стоїть на холодній зоні нагрівання,

• коли варильна поверхня вимкнена, але зона нагрівання ще гаряча. Індикатор зникає, коли зона нагрівання

6.7 Налаштування таймера

Таймер зворотного відліку часу За допомогою цієї функції можна встановити час, упродовж якого зона нагрівання працюватиме протягом одного сеансу готування. Встановіть ступінь нагрівання для відповідної зони готування, а потім налаштуйте функцію.

. На дисплеї таймера з'являється 00.

або , щоби встановити час (00-99 хвилин).

3. Натисніть , щоби запустити таймер,

або зачекайте 3 секунди. Починається зворотний відлік часу таймера. Щоби змінити час: виберіть зону готування за допомогою і натисніть

Щоб вимкнути функцію: виберіть зону готування за допомогою і натисніть . Час, що залишився, відраховується назад до значення 00. Таймер завершить відлік, пролунає звуковий сигнал і почне блимати 00. Зона нагрівання вимикається. Натисніть будь- який символ, щоби вимкнути сигнал і

Цю функцію можна використовувати, коли варильна поверхня ввімкнена, а зони нагрівання не працюють. Індикатор ступеня нагріву показує 00.

2. Натисніть або , щоб задати час.

340 УКРАЇНСЬКАТаймер завершить відлік, пролунає звуковий сигнал і почне блимати 00. Натисніть будь-який символ, щоби вимкнути сигнал і блимання. Щоби вимкнути функцію: натисніть

. Час, що залишився, відраховується назад до значення 00.

6.8 Управління потужністю

Якщо активні декілька зон, а споживана потужність перевищує можливості електромережі, ця функція розподіляє доступну потужність між усіма зонами готування. Варильна поверхня контролює налаштування підігріву для захисту запобіжників будинку.

• Якщо потужність варильної поверхні досягне максимально допустимого значення (див. паспортну табличку), потужність зон готування буде автоматично знижено.

• Пріоритет завжди надається налаштуванням ступеню нагрівання тієї зони готування, яку було обрано першою. Решту потужності буде розділено між іншими зонами готування відповідно до порядку їхнього

• Для зон готування, які мають зменшену потужність, сектор керування блимає та показує максимально можливі ступені нагрівання.

• Зачекайте, доки дисплей перестане блимати, або зменшіть ступінь нагрівання обраної зони нагрівання. Зони готування і далі працюватимуть зі зниженою потужністю. За потреби змініть ступінь нагрівання зон готування

Функція автоматично регулює температуру води так, аби вона не википіла після досягнення точки кипіння. Якщо на зоні нагрівання, яку ви бажаєте використовувати, є залишкове тепло ( / / ), лунає звуковий сигнал і функція не вмикається. Функція не працює з посудом з антипригарним покриттям.

Не використовуйте функцію з порожнім

Не залишайте варильну поверхню без нагляду під час роботи функції.

1. Поставте посуд, заповнений 1–5 л

холодної води, на вільні зони нагрівання, для яких потрібно активувати функцію. Якщо поставити один предмет посуду лише на одну зону нагрівання, функція вмикається автоматично.

2. Торкніться , щоб увімкнути варильну

3. Щоб увімкнути цю функцію, торкніться

Для кожної зони нагрівання, на якій у даний час можна використовувати функцію, з’являється індикатор, що миготить над .

4. Торкніться будь-де на слайдері обраної

зони нагрівання. Функція починає роботу. Після запуску функції з’являються індикатори над повзунком, і вмикається

Якщо не поставити посуд на будь-яку зону нагрівання протягом 5 секунд, функція автоматично вимкнеться. При досягненні функцією точки кипіння варильна поверхня видає звуковий сигнал і налаштування нагрівання автоматично змінюється на рівень повільного готування за промовчанням. Щоб вимкнути функцію до досягнення точки кипіння, торкніться або 0. УКРАЇНСЬКА 341Щоб вимкнути функцію після досягнення точки кипіння, торкніться повзунка та налаштуйте ступінь нагрівання вручну. При активації Пауза або у разі зняття посуду функція вимикається. Якщо встановити Таймер зворотного відліку часу на одну із зон нагрівання і встановлений час спливе до досягнення точки кипіння, функція автоматично вимкнеться. Поради та рекомендації:

• Функція найкраще підходить для кип’ятіння води та приготування

• Функція може не працювати належним чином для чайників і кавоварок для приготування на плиті.

• Заповніть посуд на половину або три чверті холодною водопровідною водою, залишаючи незаповненими 4 см від краю посуду. Не використовуйте менше 1 л або більше 5 л води. Переконайтеся, що загальна вага води (або води та картоплі) знаходиться в діапазоні від 1 до 5 кг. max. 5l / 5kg / 75% min. 1l / 1kg / 50%

• Для досягнення найкращих результатів готуйте лише цілу, неочищену картоплю середнього розміру. Не кладіть картоплі занадто щільно.

• Під час фази нагрівання уникайте енергійного перемішування в іншому посуді та паралельних процесів готування (наприклад, смаження чи кип’ятіння) на інших зонах нагрівання.

• Намагайтеся не створювати зовнішніх вібрацій (напр., від використання блендера або розміщення мобільного телефону поблизу варильної поверхні) під час роботи функції.

• Залежно від типу страви та посуду можна налаштувати ступінь нагрівання після досягнення точки кипіння.

• Додайте сіль після досягнення точки

• Використовуйте кришку для економії

У таблиці показано базову структуру меню. Налаштування користувача

Налаштування Можливі опції b Звук Увімк. / Вимк. (--) P Обмеження по‐

H Режим витяжки 0 - 6 E Історія поперед‐ жень/помилок Список останніх по‐ переджень/поми‐

Щоб ввести налаштування користувача, натисніть і утримуйте протягом 3 секунд. Потім натисніть і утримуйте . Налаштування з'являються на таймері для лівих зон готування. Навігація в меню: меню складається із символу налаштування та значення. На задньому таймері з'являється символ, а на передньому таймері — значення. Для переходу між налаштуваннями натисніть на передньому таймері. Щоби змінити значення налаштування, натисніть

на передньому таймері. Щоби вийти з меню: натисніть . OffSound Control Звуки можна увімкнути/вимкнути в «Меню > Налаштування користувача». Див. розділ «Структура меню». Коли звукові сигнали вимкнено, ви однаково почуєте звуковий сигнал, коли:

• ви натискаєте неактивний символ. 342 УКРАЇНСЬКА7. ДОДАТКОВІ ФУНКЦІЇ

7.1 Автоматичне вимикання

Функція автоматично вимикає варильну поверхню у разі, якщо:

• усі зони готування деактивовано,

• ви не встановили жодного ступеня нагріву або швидкості вентилятора після увімкнення варильної поверхні,

• ви вилили або поклали щось на панель керування більш, ніж на 10 секунд (каструлю, ганчірку тощо). Лунає звуковий сигнал, і варильна поверхня вимикається. Зніміть предмет або очистьте панель керування.

• варильна поверхня занадто нагрілася (наприклад, це може статися після википання всієї води в каструлі). Зачекайте, доки зона нагрівання охолоне, перш ніж знову використовувати варильну поверхню.

• Ви не вимикаєте зону нагрівання й не змінюєте ступінь нагрівання. Через деякий час варильна поверхня вимикається. Співвідношення між ступенем нагріву і часом, після якого прилад вимикається: Ступені нагріву Варильна поверхня вимикається через

Ця функція налаштовує всі зони нагрівання, які працюють, на режим найнижчої температури. Під час роботи функції можна використовувати та . Усі інші символи на панелі керування заблоковано. Функція не припиняє роботу функції

1. Щоб увімкнути функцію: натисніть

Ступіть нагріву знижується до 1.

2. Щоби вимкнути функцію, натисніть

З’явиться попереднє налаштування ступеня нагрівання .

Можна заблокувати панель керування під час роботи варильної поверхні. Це запобігає випадковій зміні встановленого ступеня налаштування нагрівання. Спочатку встановіть ступінь налаштування нагрівання. Щоб увімкнути функцію: натисніть . Щоби вимкнути функцію: натисніть

Ця функція вимикається після вимкнення варильної поверхні.

7.4 Захист від доступу дітей

Ця функція запобігає випадковому вмиканню варильної поверхні. Щоб увімкнути функцію: натисніть . Не встановлюйте ступінь. Натисніть і утримуйте протягом 3 секунд, доки не з'явиться індикатор над символом. Вимкніть варильну поверхню за допомогою

Функція залишається увімкненою після вимкнення варильної поверхні. Індикатор над символом світиться. Щоби вимкнути функцію: натисніть . Не встановлюйте ступінь. Натисніть і утримуйте протягом 3 секунд, доки не зникне індикатор над символом. Вимкніть варильну поверхню за допомогою . Готування з увімкненою функцією: натисніть , потім натисніть і утримуйте протягом 3 секунд, доки УКРАЇНСЬКА 343індикатор над символом не зникне. Тепер можна керувати варильною поверхнею. Коли варильна поверхня вимикається за допомогою , функція вмикається знову.

Ця функція працює, лише коли каструля накриває центри двох зон. Додаткову інформацію щодо правильного розміщення посуду див. у розділі «Використання зон готування». Функція не працює під час роботи SenseBoil®. Ця функція поєднує дві ліві зони готування, і вони працюють як одна зона готування. Спочатку встановіть ступінь нагрівання для однієї лівої зони готування. Щоб увімкнути функцію: торкніться

Щоби встановити або змінити ступінь нагрівання, торкніться одного із сенсорів

Щоб вимкнути функцію, торкніться . Зони готування працюють незалежно.

Це сучасна автоматична функція, яка під’єднує варильну поверхню до спеціальної витяжки. Варильна поверхня та витяжка мають інфрачервоні приймачі. Швидкість вентилятора визначається автоматично залежно від обраного режиму та температури найгарячішого посуду на варильній поверхні. Можна також керувати вентилятором із варильної поверхні

Для більшості витяжок система дистанційного керування спочатку деактивована. Перш ніж використовувати функцію, увімкніть її. Для отримання додаткової інформації див. інструкцію з експлуатації витяжки. Автоматичне керування функцією Для автоматичного керування функцією встановіть автоматичний режим H1 – H6. Для варильної поверхні спочатку встановлено режим H5. Витяжка реагує завжди, коли працює варильна поверхня. Варильна поверхня автоматично розпізнає температуру посуду та регулює швидкість вентилятора. Автоматичні режими

H0 Вимк. Вимк. Вимк. H1 Увімк. Вимк. Вимк.

ра 1 H3 Увімк. Вимк. Швидкість

ра 1 H4 Увімк. Швидкість

ра 1 H5 Увімк. Швидкість

ра 2 H6 Увімк. Швидкість

Варильна поверхня розпізнає процес кипіння та налаштовує швидкість вентилятора відповідно до автоматичного режиму.

Варильна поверхня розпізнає процес смаження та налаштовує швидкість вентилятора відповідно до автоматичного режиму.

Цей режим активує вентилятор і підсвітку без урахування температури. Зміна автоматичного режиму

1. Вимкніть варильну поверхню.

протягом 3 секунд. Дисплей засвітиться і згасне.

3. Натисніть протягом 3 секунд.

4. Натисніть кілька разів, доки не

5. Натисніть таймер, щоб вибрати

автоматичний режим. 344 УКРАЇНСЬКАДля керування витяжкою безпосередньо на панелі витяжки вимкніть автоматичний режим функції. Після завершення процесу приготування та вимкнення варильної поверхні вентилятор витяжки може продовжувати працювати протягом певного періоду часу. Після завершення цього часу система вимикає вентилятор автоматично та не дозволяє випадково ввімкнути вентилятор протягом наступних 30 секунд. Керування швидкістю вентилятора

Також можна керувати функцією вручну. Для цього натисніть, коли варильна поверхня увімкнена. Це вимикає автоматичну роботу функції та дозволяє змінювати швидкість вентилятора вручну. У разі натискання швидкість вентилятора збільшується на один ступінь. Якщо вибрати інтенсивний рівень і натиснути ще раз, швидкість вентилятора налаштовується на значенні «0», тобто вентилятор витяжки вимикається. Для повторного запуску вентилятора зі швидкістю «1», натисніть

Щоб увімкнути автоматичний режим роботи, вимкніть варильну поверхню та ввімкніть її знову. Увімкнення світла Можна налаштувати автоматичне увімкнення підсвітки щоразу під час активації варильної поверхні. Для цього встановіть автоматичний режим H1 – H6. Індикатор на витяжці вимикається через 2 хвилини після вимкнення варильної поверхні.

8. ПОРАДИ І РЕКОМЕНДАЦІЇ

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

Завдяки сильному електромагнітному полю індукційних зон нагрівання вміст посуду нагрівається дуже швидко. Використовуйте відповідний посуд на індукційних зонах нагрівання.

• Щоб запобігти перегріванню та покращити ефективність роботи зон, посуд повинен бути якомога товстішим і

• Перш ніж ставити посуд на варильну поверхню, переконайтеся, що його дно чисте та сухе.

• Завжди будьте обережні, щоб не ковзати та не терти посуд по краях і кутах скла оскільки це може призвести до сколів або пошкодження скляної

• рекомендовано: чавун, сталь, емальована сталь, неіржавна сталь, посуд з багатошаровим дном (позначений як придатний виробником).

• не рекомендовано: алюміній, мідь, латунь, скло, кераміка, порцеляна. Посуд є придатним для індукційної варильної поверхні, якщо:

• вода швидко закипає в посуді на зоні, для якої встановлено найвищий ступінь нагрівання;

• до дна посуду притягується магніт. Розміри посуду

• Індукційні зони нагрівання автоматично пристосовуються до розміру дна УКРАЇНСЬКА 345посуду. Поставте посуд у центр обраної зони нагрівання.

• Ефективність зони нагрівання залежить від діаметра посуду. Для забезпечення оптимальної теплопередачі використовуйте посуд діаметром, подібним до розміру конкретної зони готування, не більшим і не меншим, ніж рекомендовано. Для перевірки рекомендованого діаметра посуду див. розділ «Технічні дані» > «Специфікація зон готування». – Посуд діаметром, меншим за заявлений мінімум, отримує лише частину потужності, що виробляється зоною готування, що призводить до більш повільного нагрівання. – З міркувань безпеки та для отримання оптимальних результатів готування не використовуйте посуд більшого розміру, ніж зазначено в розділі «Специфікації зон нагрівання». Не залишайте посуд близько до панелі керування під час процесу готування. Це може вплинути на функціонування панелі керування або випадково активувати функції варильної

Див. розділ «Технічні дані».

8.2 Шум під час роботи

• потріскування: посуд виготовлено з різних матеріалів (конструкція «сендвіч»).

• свист: зону готування встановлено на високому рівні потужності, крім того, посуд виготовлено з різних матеріалів (складається з багатьох шарів).

• гудіння: встановлено високий рівень потужності.

• клацання: відбувається перемикання електроенергії.

• шипіння, дзижчання: працює вентилятор. Шуми є нормальними і не свідчать про несправність.

8.3 Öko Timer (Таймер еко)

З метою заощадження енергії нагрівальний елемент зони нагрівання вимикається раніше, ніж таймер зворотного відліку подасть звуковий сигнал. Ця різниця у часі залежить від встановленого значення ступеня нагріву та часу готування.

8.4 Спрощений посібник з

приготування Співвідношення між ступенем нагрівання та споживанням електроенергії зоною нагрівання не є лінійним. Збільшення ступеня нагрівання не є пропорційним збільшенню споживання електроенергії. Це означає, що зона нагрівання з середнім ступенем нагрівання використовує менш ніж половину своєї потужності. Дані в таблиці є орієнтовними. Ступені нагрі‐

Використовуйте для: Час (хв) Поради 1 Підтримання готової страви теплою. у разі не‐

Накрийте посуд кришкою.

1 - 2 Голландський соус, розтоплювання:

масло, шоколад, желатин.

5 - 25 Час від часу перемішуйте.

2 Замочити: збитих омлетів, запіканки

10 - 40 Готуйте з кришкою.

346 УКРАЇНСЬКАСтупені нагрі‐

Використовуйте для: Час (хв) Поради

2 - 3 Приготування рису та страв на осно‐

ві молока, розігрівання готових

25 - 50 Додайте до рису щонайменше вдвічі

більше рідини, перемішайте молочні страви через половину часу готу‐

3 - 4 Тушкування овочів, риби, м’яса. 20 - 45 Додайте кілька столових ложок во‐

ди. Перевіряйте кількість води під час готування.

4 - 5 Готування картоплі й інших овочів на

20 - 60 Налийте на дно каструлі води рів‐

нем 1-2см. Перевіряйте кількість во‐ ди під час готування. Тримайте кришку на каструлі.

4 - 5 Готуйте більшу кількість їжі, тушко‐

ваних супів та супів.

60 - 150 До 3 л рідини плюс інгредієнти.

6 - 7 Лагідне смаження: шніцелів, кордон

блю, відбивних, фрикадельок, сар‐ дельок, печінки, борошняної підлив‐ ки, яєць, омлетів, оладок.

7 - 8 Інтенсивне смаження дерунів, філе,

9 Кип'ятіння води, готування макаронів, обсмажування м’яса (гуляш, тушковане м’ясо), приготування картоплі фрі. Кип’ятіння великої кількості води. PowerBoost увімкнено.

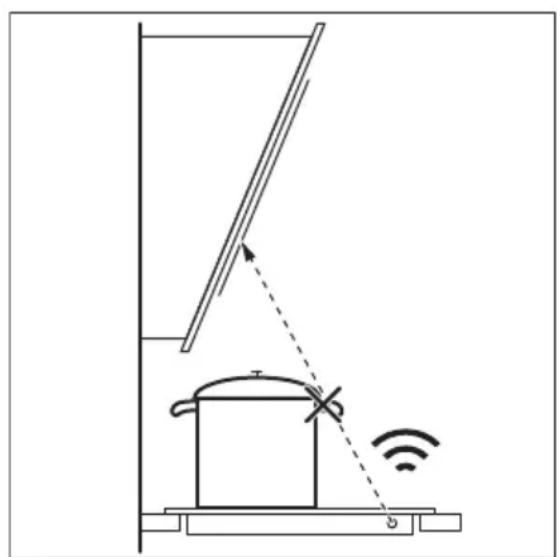

8.5 Поради і рекомендації для

Hob²Hood Під час роботи варильної поверхні з

• Захищайте панель витяжки від прямих сонячних променів.

• Не освітлюйте панель витяжки галогеновою лампою.

• Не накривайте панель управління варильної поверхні.

• Не переривайте сигнал між варильною поверхнею та витяжкою (наприклад, рукою, ручкою посуду або високою каструлею). Див. малюнок. Витяжка зображена нижче лише з метою ілюстрації. Інші прилади з дистанційним керуванням можуть блокувати сигнал. Не використовуйте такі прилади поблизу варильної поверхні під час роботи Hob²Hood. УКРАЇНСЬКА 347Витяжки плит з Hob²Hoodфункцією Щоб ознайомитися з повним асортиментом витяжок для плит, які працюють з цією функцією, зверніться до нашого веб-сайту для користувачів. Витяжки Electrolux, які підтримують цю функцію, повинні мати

9. ДОГЛЯД І ОЧИЩЕННЯ

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

9.1 Загальна інформація

• Очищуйте варильну поверхню після кожного використання.

• Дно посуду, в якому ви готуєте, має бути завжди чистим.

• Подряпини або темні плями на поверхні не впливають на роботу варильної

• Використовуйте спеціальний засіб для чищення, що підходить для цієї варильної поверхні.

• Завжди використовуйте шкребок, рекомендований для скляних варильних поверхонь. Використовуйте шкребок лише як додатковий інструмент для очищення скла після стандартної процедури очищення. ПОПЕРЕДЖЕННЯ! Не використовуйте ножі або будь- які інші гострі металеві інструменти для очищення скляної поверхні.

9.2 Чищення варильної поверхні

• Негайно видаліть: розплавлену пластмасу й полімерну плівку, соль, цукор та залишки страв, що містять цукор, якщо цього не зробити, то забруднення може призвести до пошкодження варильної поверхні. Будьте обережні, щоб уникнути опіків. Використовуйте спеціальний шкребок для варильних поверхонь під гострим кутом до скляної поверхні і пересувайте лезо по поверхні.

• Видаліть, коли варильна поверхня достатньо охолоне:вапняні та водяні розводи, плями жиру, блискуче металеве знебарвлення. Очищуйте варильну поверхню вологою ганчіркою та неабразивним мийним засобом. Після очищення витріть варильну поверхню насухо м’якою ганчіркою.

• Видалення блискучого металевого знебарвлення: скористайтеся розчином води з оцтом та витріть скляну поверхню ганчіркою.

10. УСУНЕННЯ ПРОБЛЕМ

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

10.1 Дії в разі виникнення проблем

Проблема Можлива причина Спосіб вирішення Варильна поверхня не вми‐ кається або не працює. Варильну поверхню не під'єднано до мережі або під'єднано непра‐

Перевірте, що варильну поверхню правильно під'єднано до мережі. 348 УКРАЇНСЬКАПроблема Можлива причина Спосіб вирішення Запобіжник перегорів. Переконайтеся в тому, що запобіж‐ ник є причиною несправності. Якщо запобіжник перегорить ще раз, звер‐ ніться до кваліфікованого електрика. Ви не встановили ступінь нагріван‐ ня протягом 60 секунд. Увімкніть варильну поверхню знову та встановіть ступінь нагрівання не пізніше ніж через 60 секунд. Ви торкнулися двох або більшої кількості сенсорних кнопок одно‐

Торкніться лише однієї сенсорної

Працює Пауза. Див. розділ «Пауза». На панелі керування є плями води

Очистіть панель керування. Ви можете почути безперерв‐ ний звуковий сигнал. Неправильне підключення до електромережі. Від'єднайте прилад від електроме‐ режі. Зверніться до кваліфікованого електрика, щоб перевірити встано‐

Неможливо вибрати макси‐ мальний ступінь нагрівання для однієї із зон готування. Інші зони споживають максималь‐ ну доступну потужність. Ваша варильна поверхня працює належним чином. Зменште ступінь нагрівання інших зон готування, підключених до однієї фази. Див. розділ «Управління по‐

Лунає звуковий сигнал, і ва‐ рильна поверхня вимикається. Коли варильна поверхня вими‐ кається, лунає звуковий сигнал. Ви щось поставили на одну або кілька сенсорних кнопок. Заберіть предмет із сенсорних кно‐

Варильна поверхня вимикаєть‐

Ви поставили щось на сенсорну

Заберіть предмет із сенсорної кноп‐

Не вмикається індикатор зали‐ шкового тепла. Зона не нагрівається, тому що працює недовго або датчик пош‐

Якщо зона працювала достатньо, щоб нагрітися, зверніться до автори‐ зованого сервісного центру. Hob²Hood не працює. Ви накрили панель керування. Заберіть цей предмет із панелі керу‐

Ви використовуєте дуже високу ка‐ струлю, яка блокує сигнал. Використовуйте меншу каструлю, змініть зону готування або керуйте витяжкою вручну. Панель керування стане гаря‐ чою на дотик. Посуд завеликий або ви розташу‐ вали його занадто близько до па‐ нелі керування. За можливості ставте великий посуд на задні зони нагрівання. У разі торкання сенсорних кно‐ пок на панелі управління немає жодного звуку. Звукові сигнали деактивовано. Активуйте звукові сигнали. Див. роз‐ діл «Щоденне користування». Над символом засвітиться

Працює Захист від доступу дітей або Блокування. Див. розділи «Захист від доступу ді‐ тей» і «Блокування». Сектор керування блимає. На зоні готування немає посуду або вона не повністю накрита. Поставте посуд так, щоб він повні‐ стю накривав зону готування. УКРАЇНСЬКА 349Проблема Можлива причина Спосіб вирішення Невідповідний посуд. Використовуйте посуд, придатний для індукційних конфорок. Див. роз‐ діл «Поради та рекомендації». Діаметр дна посуду занадто малий для зони готування. Користуйтеся посудом відповідного розміру. Див. розділ «Технічні дані». та з’являються одночас‐

Занадто низька потужність через невідповідний або порожній посуд. Використовуйте відповідний посуд. Див. розділи «Поради та рекоменда‐ ції» й «Технічні дані». Не вмикайте зону готування, на якій стоїть порожній посуд. та з’являються одночас‐

Посуд порожній або містить не во‐ ду, а іншу рідину (як-от олію). Використовуйте цю функцію тільки з водою, а не з іншими рідинами. та з’являються одночас‐

Занадто багато або мало води в

Ви варили іншу їжу, а не воду та картоплю. Точку кипіння було пе‐ ренесено в часі і функція SenseBoil® не спрацювала належ‐

Для кип'ятіння води та варіння кар‐ топлі використовуйте тільки SenseBoil®. Див. розділ «Поради й рекомендації». Лунає звуковий сигнал, індика‐ тори над мигтять і SenseBoil® не запускається. Жодна із зон готування не готова до використання з SenseBoil®. Зо‐ ни готування, які ви бажаєте об‐ рати, ще нагріті, або все ще вико‐ ристовуються. Завершіть попереднє готування або оберіть вільну зону готування без залишкового тепла. SenseBoil® не працює. Рівень потужності варильної по‐ верхні занадто низький. Встановіть рівень потужності на більше значення. Переконайтеся в тому, що вибрана потужність відпо‐ відає потужності встановлених запо‐ біжників. Див. розділ «Перед пер‐ шим використанням» > « Обмежен‐ ня потужності». і відображається число. Сталася помилка роботи вариль‐ ної поверхні. Вимкніть варильну поверхню та ввімкніть її знову через 30 секунд. Якщо загоряється знову, від'єд‐ найте варильну поверхню від елек‐ тромережі. Через 30 секунд знову підключіть варильну поверхню. Як‐ що проблема не зникає, зверніться до авторизованого сервісного цент‐

10.2 Якщо ви не можете знайти

Якщо ви не можете усунути проблему, зверніться до закладу, де ви придбали прилад, або до служби технічної підтримки. Повідомте інформацію з таблички з технічними даними. Переконайтеся, що ви правильно користувались варильною поверхнею. Якщо ви неправильно користувалися приладом, візит майстра або дилера буде платним навіть у гарантійний період. Інформація про гарантійний період та авторизований сервісний центр вказані у гарантійному буклеті. 350 УКРАЇНСЬКА11. ТЕХНІЧНІ ДАНІ

11.1 Табличка з технічними

Модель KIS62453I Номер виробу (PNC) 949 599 321 00 Тип 61 B4A 01 AA 220 - 240 В / 400 В 2N, 50 Гц Індукція 7.35 кВт Вироблено в: Німеччині Серійний номер ................. 7.35 кВт ELECTROLUX

11.2 Специфікація зон готування

Зона готування Номінальна по‐ тужність (макс. ступінь нагріван‐

PowerBoost [Вт] PowerBoost максимальна тривалість [хв] Діаметр посуду

Передня ліва 2300 3200 10 125 - 210 Задня ліва 2300 3200 10 125 - 210 Передня права 1400 2500 4 125 - 145 Задня права 1800 2800 10 145 - 180 Потужність зон готування може дещо відрізнятися від значень, наведених у таблиці. Вона змінюється залежно від матеріалу та розмірів посуду. Задля оптимальних результатів готування не використовуйте посуд, діаметр якого перевищує вказаний у таблиці.

12. ЕНЕРГОЕФЕКТИВНІСТЬ

12.1 Інформація про виріб

Ідентифікатор моделі KIS62453I Тип варильної поверхні Вбудована варильна по‐

Кількість зон для готування 4 Технологія підігріву Індукція Діаметр круглих зон для готування (Ø) Передня права Задня права

Довжина (Д) та ширина (Ш) некруглої зони для го‐

Передня ліва Д 22.1 см Ш 21.8 см Довжина (Д) та ширина (Ш) некруглої зони для го‐

Задня ліва Д 22.1 см Ш 21.8 см УКРАЇНСЬКА 351Споживання електроенергії однією зоною для го‐ тування (EC electric cooking) Передня ліва

Передня права Задня права

Споживання електроенергії варильною поверхнею (EC electric hob) 183.9 Вт∙год/кг IEC / EN 60350-2 — Електричні побутові прилади для готування їжі — частина 2: Варильні поверхні — Способи вимірювання продуктивності. Показники споживання електроенергії, пов’язані із зоною для готування, позначено позначками для відповідних зон нагрівання.

12.2 енергозбереження

Дотримуючись наведених нижче порад, ви можете зберігати енергію під час щоденного готування.

• Підігріваючи воду, наливайте лише потрібний об’єм.

• Якщо можливо, накривайте посуд

• Розміщуйте посуд безпосередньо в центрі зони нагрівання.

• Використовуйте залишкове тепло для підтримання страви теплою або розтоплювання продуктів.

13. ОХОРОНА ДОВКІЛЛЯ

Здавайте на повторну переробку матеріали, позначені відповідним символом . Викидайте упаковку у відповідні контейнери для вторинної сировини. Допоможіть захистити навколишнє середовище та здоров’я інших людей і забезпечити вторинну переробку електричних і електронних приладів. Не викидайте прилади, позначені відповідним символом , разом з іншим домашнім сміттям. Поверніть продукт до заводу із вторинної переробки у вашій місцевості або зверніться до місцевих муніципальних органів влади. 352 УКРАЇНСЬКА *867384606-A-502023
