РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CIS62450 ELECTROLUX

сè додека не исчезне .

7. ДОПОЛНИТЕЛНИ ФУНКЦИИ

4 - 5 Гответе на пареа компири и друг

11.1 Плочка со спецификации

12. ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ............................................... 25913. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ......................................................... 259

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с настоящей инструкцией. Изготовитель не несёт ответственность за травмы/ущерб, вызванные неправильной установкой и эксплуатацией. Обязательно храните данную инструкцию вместе с прибором для использования в будущем.

1.1 Безопасность детей и лиц с ограниченными

• Этот прибор может использоваться детьми старше восьми лет и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения РУССКИЙ 235соответствующих инструкций, позволяющих им безопасно эксплуатировать изделие и дающих им представление об опасности, связанной с его эксплуатацией. Детям младше 8 лет и лицам с ярко выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором без постоянного присмотра.

• Дети должны находиться под присмотром для недопущения игр с прибором.

• Храните все упаковочные материалы вне досягаемости детей и утилизируйте их надлежащим образом.

• ВНИМАНИЕ! Прибор и его открытые элементы сильно нагреваются во время эксплуатации. Не подпускайте детей и домашних животных к прибору во время его использования, а также когда прибор еще не успел

• Если прибор оснащен устройством защиты детей, его следует включить.

• Очистка и доступное пользователю техническое обслуживание прибора не должны выполняться детьми без присмотра.

1.2 Общая безопасность

• Данный прибор предназначен исключительно для приготовления пищи.

• Данный прибор предназначен для бытового применения в отдельном домохозяйстве.

• Данный прибор можно использовать в офисах, гостиничных номерах, мини-гостиницах типа «ночлег и завтрак», сельских жилых домах и других аналогичных жилых помещениях, где такое использование не превышает (среднего) уровня бытового использования.

• ВНИМАНИЕ! Прибор и его открытые элементы сильно нагреваются во время эксплуатации. Будьте осторожны! Не прикасайтесь к нагревательным элементам. 236 РУССКИЙ• ВНИМАНИЕ! Не оставляйте на плите без присмотра продукты, готовящиеся на жире или масле, это может представлять опасность и привести к пожару.

• Дым является признаком перегрева. Ни в коем случае не пытайтесь залить пламя водой. Выключите прибор и накройте пламя, например, противопожарным одеялом или крышкой.

• ВНИМАНИЕ! Подключение прибора к электросети не должно выполняться через внешние переключающие устройства, например, таймеры, а также через электрические цепи, регулярно включаемые и выключаемые поставщиком электроэнергии.

• ПРЕДУПРЕЖДЕНИЕ. Не оставляйте прибор без присмотра во время приготовления (даже в автоматическом режиме). Короткий процесс приготовления необходимо контролировать постоянно.

• ВНИМАНИЕ! Опасность возгорания: не используйте варочные поверхности для хранения каких-либо

• Не кладите металлические предметы, такие как ножи, вилки, ложки и крышки на варочную поверхность, так как возможно их сильное нагревание.

• Не эксплуатируйте прибор до его установки во встроенную мебель.

• Не используйте для очистки прибора пароочиститель.

• После использования выключите конфорку, установив ее ручку управления в соответствующее положение. Не полагайтесь на датчик обнаружения посуды.

• При обнаружении трещин на стеклокерамической поверхности/на поверхности стекла выключите прибор и отсоедините его от сети электропитания. Если прибор подключен к электросети напрямую с помощью клеммной колодки, извлеките плавкий предохранитель, чтобы отсоединить прибор от сети. В любом случае необходимо обратиться в авторизованный сервисный

РУССКИЙ 237• В случае повреждения кабеля питания во избежание несчастного случая он должен быть заменен изготовителем, авторизованным сервисным центром или другим компетентным специалистом.

• ВНИМАНИЕ! Используйте только защиту варочной поверхности, которая была разработана производителем прибора для приготовления пищи, обозначена производителем прибора в инструкциях как пригодная для использования с данным прибором или встроена в прибор. Использование ненадлежащей защиты может стать причиной несчастного случая.

Установка прибора должна осуществляться только квалифицированным специалистом.

Существует риск повреждения прибора или получения травмы.

• Удалите всю упаковку.

• Не устанавливайте и не подключайте прибор, имеющий повреждения.

• Следуйте инструкциям по установке, входящим в комплект прибора.

• Обеспечьте наличие минимально допустимых зазоров между соседними приборами и предметами мебели.

• Всегда будьте осторожны при перемещении прибора, поскольку он тяжелый. Всегда используйте защитные перчатки и закрытую обувь.

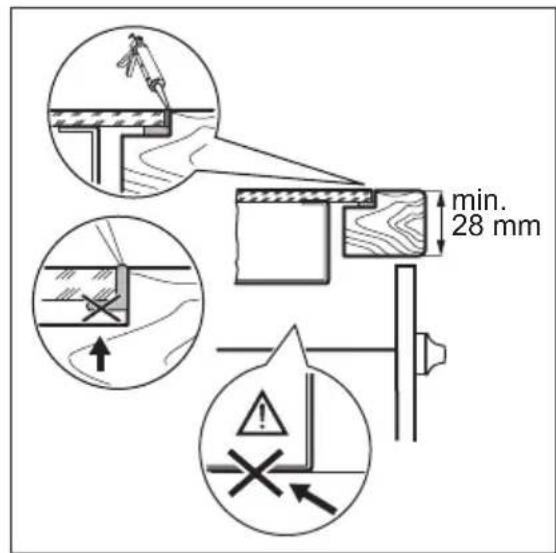

• Поверхности срезов столешницы необходимо покрыть герметиком во избежание их разбухания под воздействием влаги.

• Защитите днище прибора от пара и

• Не устанавливайте прибор рядом с дверьми или под окнами. Это позволит избежать падения с прибора горячей кухонной посуды при открывании двери

• На дне каждого прибора установлены вентиляторы охлаждения.

• При установке прибора над выдвижным

– Не храните небольшие предметы или листы бумаги, которые могут быть затянуты внутрь и повредить вентиляторы охлаждения или ухудшить работу системы охлаждения. – Между прибором и предметами, хранящимися в ящике, обязательно должен быть зазор размером не менее 2 см.

• Уберите какие бы то ни было разделительные панели, установленные в мебели под прибором.

2.2 Подключение к электросети

Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны выполняться квалифицированным электриком.

• Если на табличке с техническими данными отсутствует. 238 РУССКИЙ• Перед выполнением каких-либо операций с прибором его следует отключить от сети электропитания.

• Убедитесь, что параметры, указанные на табличке с техническими данными, соответствуют характеристикам электросети.

• Убедитесь в правильности установки прибора. Неплотно зафиксированный сетевой шнур или вилка, которая неплотно держится в розетке (если это применимо к данному прибору), может привести к перегреву контактов.

• Используйте правильный сетевой

• Не допускайте спутывания электропроводов.

• Убедитесь, что установлена защита от поражения электрическим током.

• Используйте оправку кабеля.

• При подключении прибора к розетке убедитесь, что сетевой шнур или вилка (если это применимо к данному прибору) не касается горячего прибора или горячей посуды.

• Не пользуйтесь тройниками и удлинителями.

• Убедитесь, что вилка сетевого кабеля (если это применимо) или сетевой кабель не повреждены. Для замены поврежденного сетевого кабеля обратитесь в наш авторизованный сервисный центр или к электрику.

• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.

• Вставляйте вилку сетевого кабеля в розетку только в конце установки прибора. Убедитесь, что после установки прибора к вилке сетевого шнура есть свободный доступ.

• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.

• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за вилку сетевого шнура.

• Следует использовать подходящие размыкающие устройства: автоматические выключатели, предохранители (резьбовые плавкие предохранители следует выкручивать из гнезда), УЗО и контакторы.

• Прибор должен быть подключен к электросети через устройство для изоляции, позволяющее отсоединять от сети все контакты. Устройство для изоляции должно обеспечивать зазор между разомкнутыми контактами не менее 3 мм.

• Если на экране отображается код E3, немедленно отключите варочную панель, проверьте правильность подключения к электросети, а также напряжение в ней.

Существует риск травмы, ожогов и поражения электрическим током.

• Не вносите изменения в конструкцию данного прибора.

• Перед первым использованием удалите всю упаковку, наклейки и защитную пленку (если применимо).

• Убедитесь, что вентиляционные отверстия не заблокированы.

• Не оставляйте прибор без присмотра во время его работы.

• После каждого использования выключайте конфорки.

• Не кладите на конфорки столовые приборы или крышки кастрюль. Они могут сильно нагреться.

• При использовании прибора не касайтесь его мокрыми руками. Не касайтесь прибора, если на него попала

• Не используйте прибор как столешницу или подставку для каких-либо

• В случае образования на приборе трещин немедленно отключите его от сети электропитания. Это позволит предотвратить поражение электрическим током.

• Пользователи с имплантированными кардиостимуляторами не должны приближаться к работающему прибору с индукционными конфорками ближе, чем на 30 см. РУССКИЙ 239• Горячее масло может разбрызгиваться, когда вы помещаете в него пищевые

• Не используйте алюминиевую фольгу или другие материалы между варочной поверхностью и кухонной посудой, если иное не указано производителем этого

• Используйте только аксессуары, рекомендованные производителем для этого прибора.

Риск возгорания и взрыва.

• При нагреве жиры и масла могут выделять легковоспламеняющиеся пары. Во время приготовления не допускайте контакта жиров и масел с открытым пламенем или нагретыми предметами.

• Образуемые сильно нагретым маслом пары могут привести к самопроизвольному возгоранию.

• Использованное масло может содержать остатки пищи, что может привести к его возгоранию при более низких температурах по сравнению с маслом, которое используется в первый

• Не ставьте на прибор или рядом с ним легковоспламеняющиеся материалы или пропитанные ими предметы.

Существует риск повреждения

• Не ставьте на панель управления горячую кухонную посуду.

• Не кладите на стеклянную поверхность варочной поверхности горячие крышки

• Не позволяйте жидкости полностью выкипать из посуды.

• Следите за тем, чтобы на прибор не падали предметы или кухонная посуда. Поверхность может быть повреждена.

• Не включайте конфорки без кухонной посуды или с пустой кухонной посудой.

• Посуда, изготовленная из чугуна или с поврежденным дном, может привести к появлению царапин на стеклянной или стеклокерамической поверхности. Всегда поднимайте эти предметы при их перемещении на варочной панели.

• Во избежание повреждения покрытия прибора производите его регулярную

• Перед каждой очисткой выключайте прибор и давайте ему остыть.

• Не используйте для очистки прибора подаваемую под давлением воду и пар.

• Протрите прибор мягкой влажной тканью. Используйте только нейтральные моющие средства. Не используйте абразивные средства, абразивные губки, растворители или металлические предметы, если не указано иное.

• Для ремонта прибора обратитесь в авторизованный сервисный центр. Используйте только оригинальные запасные части.

• О лампах внутри прибора и лампах, продаваемых отдельно в качестве запасных частей: данные лампы рассчитаны на работу в бытовых приборах в исключительно сложных температурных, вибрационных и влажностных условиях или предназначены для передачи информации о рабочем состоянии прибора. Они не предназначены для использования в других приборах и не подходят для освещения бытовых

Существует опасность получения травм или удушья.

• Для получения информации о надлежащей утилизации прибора обратитесь в местные органы управления.

• Отключите прибор от сети электропитания. 240 РУССКИЙ• Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте

См. главы, содержащие Сведения по технике безопасности.

3.1 Перед установкой

Перед установкой варочной панели перепишите с таблички с техническими данными перечисленные ниже сведения. Табличка с техническими данными находится на днище варочной панели. Серийный номер ...........................

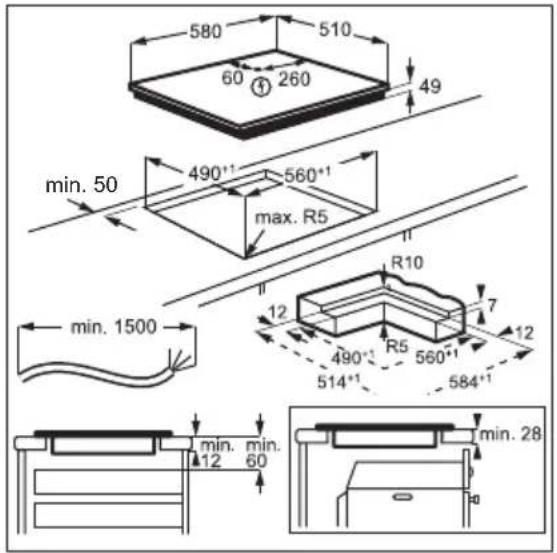

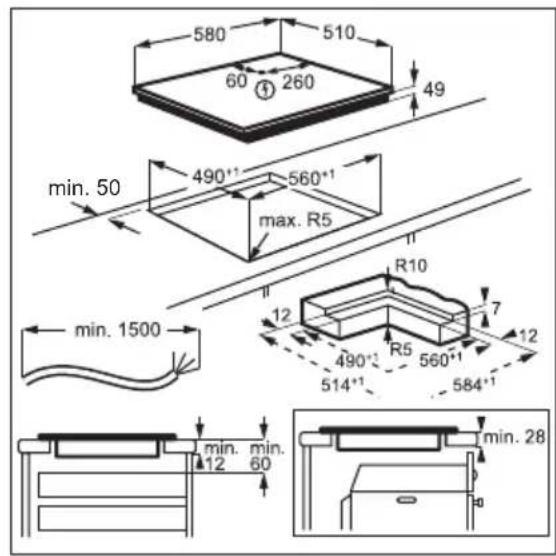

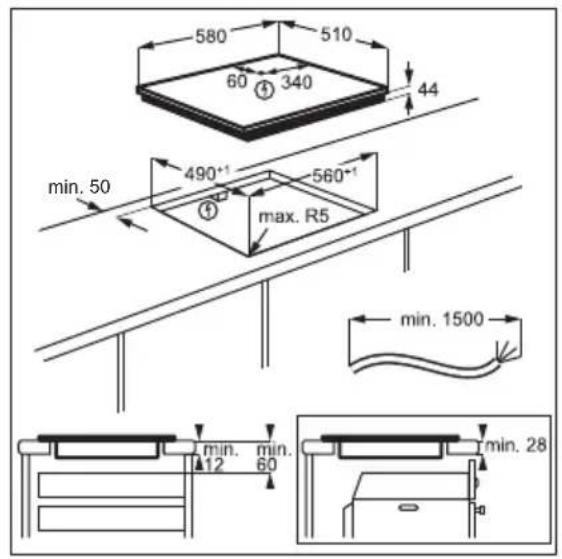

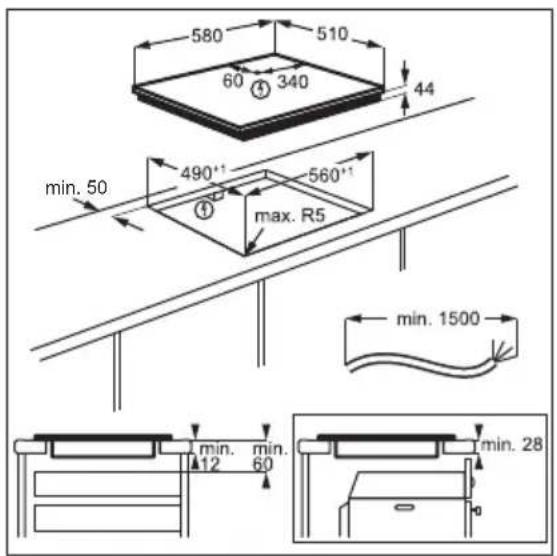

3.2 Встраиваемые варочные

Эксплуатация встраиваемых варочных панелей разрешена только после их монтажа в мебель, предназначенную для встраиваемых варочных панелей и отвечающую необходимым стандартам.

3.3 Соединительный кабель

• Варочная панель поставляется с сетевым шнуром.

• При замене поврежденного кабеля питания используйте кабель следующего типа: H05V2V2-F, который выдерживает температуру 90 °С и выше. Минимальное сечение каждого провода кабеля должно соответствовать сечению, указанному в таблице ниже. Обратитесь в местный сервисный центр. Замену сетевого шнура должен выполнять только квалифицированный электрик.

Все электрические подключения должны производиться квалифицированным электриком. ПРЕДУПРЕЖДЕНИЕ Запрещается использовать шнуры со штепсельными вилками для подключения прибора. ПРЕДУПРЕЖДЕНИЕ Не сверлить и не паять концы проводов. Это запрещено. ПРЕДУПРЕЖДЕНИЕ Не подключайте кабель без концевой

Однофазное подключение

1. Снимите гильзы с концов проводов

черного, коричневого и синего цвета.

2. Снимите часть изоляции с концов

проводов черного, коричневого и синего цвета.

3. Подсоедините концы проводов черного

и коричневого цвета.

4. Наденьте новую гильзу на конец

общего провода (требуется специальный инструмент).

5. Подсоедините концы двух синих

6. Наденьте новую гильзу на конец

общего провода (требуется специальный инструмент). Двухфазное подключение

1. Удалите концевые гильзы с проводов

2. Снимите часть изоляции с концов

проводов синего цвета.

3. Подсоедините концы двух синих

4. Наденьте новую гильзу на конец

общего провода (требуется специальный инструмент). РУССКИЙ 241N

Двухфазное подключение: 400 В2N~ Однофазное подключе‐ ние: 220 - 240 В~ 5 x 1,5 мм² 5 x 1,5 мм² или 4 x 2,5 мм² 5 x 1,5 мм² или 3 x 4 мм² Зеленый – жел‐ Зеленый – жел‐ Зеленый – жел‐ N Синий и синий N Синий и синий N Синий и синийL1 Черный L1 Черный L Черный и корич‐невыйL2 Коричневый L2 Коричневый

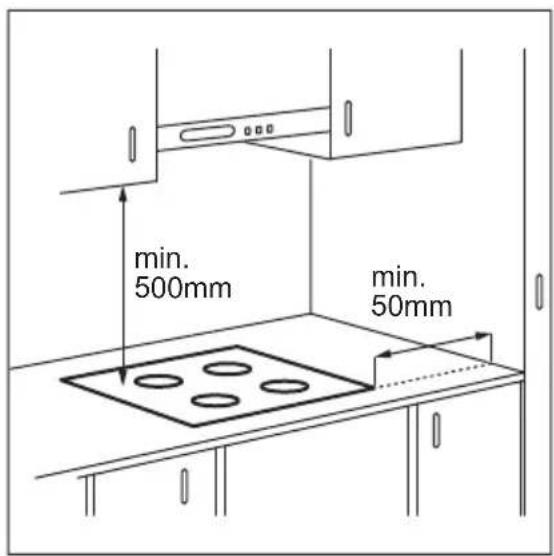

При установке варочной панели под вытяжкой ознакомьтесь с инструкциями по установке вытяжки, в которых приведены данные о минимальном расстоянии между

min. 50mm min. 500mm В случае установки прибора над выдвижным ящиком система вентиляции варочной поверхности может во время приготовления нагревать предметы, хранящиеся в ящике. УСТАНОВКА СВЕРХУ min. 50 242 РУССКИЙВСТРАИВАНИЕ min. 50 min. 28 mm Найдите видеоинструкцию «Установка индукционной варочной панели Electrolux — установка в столешницу». Для этого введите в поле поиска полное название, указанное на иллюстрации

www.youtube.com/electroluxwww.youtube.com/aegHow to install your Electrolux Induction Hob - Worktop installation Найдите видеоинструкцию «Установка индукционной варочной панели Electrolux — установка в один уровень со столешницей». Для этого введите в поле поиска полное название, указанное на иллюстрации ниже. www.youtube.com/electroluxwww.youtube.com/aeg How to install your Electrolux induction hob flush installation

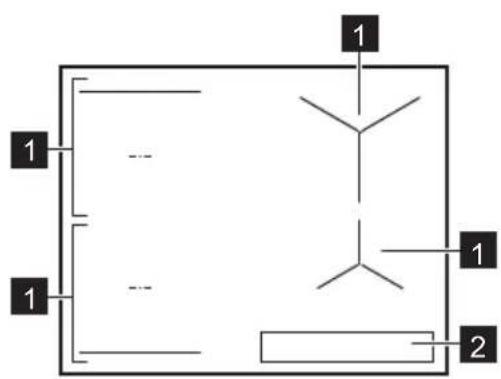

4.1 Функциональные элементы варочной поверхности

Индукционные конфорки

Панель управления Подробные сведения о размерах конфорок см. в главе «Технические

РУССКИЙ 2434.2 Расположение панели управления

Управление прибором осуществляется с помощью сенсорных полей. Работа функций подтверждается выводом информации на дисплей, а также визуальной и звуковой индикацией.

Вкл / Выкл Включение и выключение прибора.

Пауза Включение и выключение функции.

Таймер Установка функции.

- Увеличение или уменьшение времени.

- Дисплей таймера Отображение времени в минутах.

SenseBoil® SenseBoil®. Для автоматической регулировки темпе‐ ратуры воды, чтобы она не переливалась по дости‐ жении точки кипения.

Bridge Включение и выключение функции.

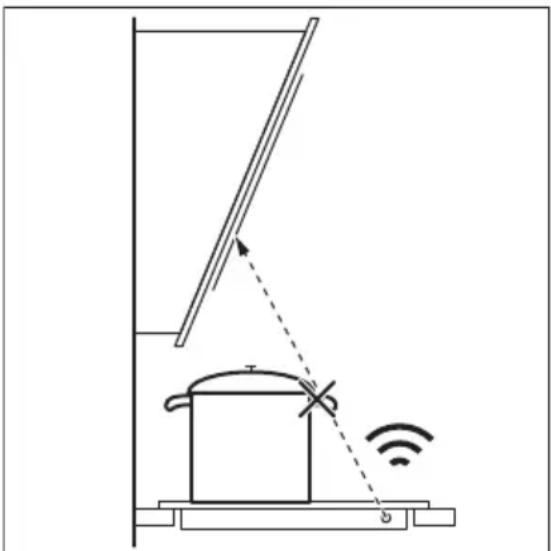

Hob²Hood Включение и выключение ручного режима функции.

- Линейка управления Установка мощности нагрева.

PowerBoost Включение функции.

Блокир. кнопок / Защита от де‐

Блокировка/разблокировка панели управления.

4.3 Индикаторы, отображаемые на дисплее

Возникла неисправность.

OptiHeat Control (трехступенчатый индикатор остаточного тепла): продолжить приготовление / поддержание тепла / остаточное тепло. 244 РУССКИЙ5. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

См. главы, содержащие Сведения по технике безопасности.

5.1 Ограничение мощности

Ограничение мощности определяет общий уровень используемой варочной панелью мощности в пределах установленных в доме предохранителей. По умолчанию на варочной панели задана максимально допустимая мощность. Уменьшение или увеличение уровня

1. Войдите в меню: нажмите и

удерживайте в течение 3 секунд. Затем нажмите и удерживайте .

2. Нажмите и удерживайте

переднем таймере, пока не появится

3. Нажмите / на переднем таймере,

чтобы задать уровень мощности.

4. Нажмите , чтобы выйти.

Уровни мощности См. Главу «Технические данные». ПРЕДУПРЕЖДЕНИЕ Убедитесь, что выбранный уровень мощности соответствует номиналу предохранителей, установленных на домашнем электрощите. ПРЕДУПРЕЖДЕНИЕ Если уровень мощности ниже 2000 Вт, активировать программу SenseBoil® невозможно.

См. главы, содержащие Сведения по технике безопасности.

6.1 Включение или выключение

Нажмите и удерживайте , чтобы включить или выключить варочную поверхность.

6.2 Обнаружение посуды

Данная функция указывает на наличие кухонной посуды на варочной поверхности и выключает конфорки, если во время приготовления не обнаружено посуды. Если вы поставите посуду на конфорку до выбора уровня нагрева, на панели управления появляется индикатор выше 0. Если вы снимите посуду с включенной конфорки и на время уберете ее в сторону, индикаторы над соответствующей панелью управления начнут мигать. Если вы не поставите посуду обратно на включенную конфорку в течение 120 секунд, конфорка автоматически выключится. Чтобы возобновить процесс приготовления, обязательно поместите посуду обратно на конфорки в течение указанного времени. РУССКИЙ 2456.3 Использование конфорок Ставьте посуду в центр выбранной конфорки. Индукционные конфорки автоматически подстраиваются под размер дна посуды. С помощью функции Bridge кухонная посуда большого размера может нагреваться двумя конфорками одновременно. Посуда должна накрывать центры обеих конфорок, но не выходить при этом за границы очерченных областей. Если посуда расположена между двумя центрами, функция Bridge не включается.

6.4 Настройки нагрева

1. Нажмите на отметку требуемого

уровня нагрева на линейке управления. Индикаторы над линейкой управления загораются в соответствии с выбранным уровнем мощности нагрева.

2. Для выключения конфорки нажмите

Данная функция усиливает нагрев на индукционных конфорках. Функцию можно включить для индукционной конфорки только на ограниченный период времени. По истечении этого времени индукционная конфорка автоматически переключается обратно на максимальный уровень

См. Главу «Технические данные». Для включения этой функции для выбранной конфорки: коснитесь .

Чтобы выключить эту функцию: измените уровень нагрева.

6.6 OptiHeat Control

(Трехступенчатый индикатор остаточного тепла)

/ / Пока горит индикатор, существует опасность ожога из-за остаточного тепла. Индукционные конфорки создают тепло, необходимое для приготовления пищи, непосредственно в днище установленной на них посуды. Стеклокерамика нагревается от тепла кухонной посуды. Если конфорка еще горячая, включаются индикаторы. Они показывают уровень остаточного тепла используемых в данный момент конфорок: — продолжить приготовление; — поддержание тепла; — остаточное тепло. Индикатор может также включиться:

• для соседних конфорок, даже если они не используются;

• когда на холодную конфорку помещают горячую посуду;

• когда варочная панель выключена, но конфорка еще горячая. 246 РУССКИЙИндикатор исчезает после полного остывания конфорки.

Таймер обратного отсчета Данная функция используется для задания продолжительности работы конфорки за один цикл приготовления. Задайте ступень нагрева выбранной конфорки, а затем выберите функцию.

1. Нажмите . На дисплее таймера

2. Нажимайте или , чтобы

установить время (от 0 до 99 минут).

для запуска таймера или подождите 3 секунды. Начнется обратный отсчет времени таймером. Для изменения времени выберите конфорку с помощью и нажмите на

Для выключения функции выберите конфорку с помощью и нажмите . Обратный отсчет оставшегося времени выполняется до 00. Таймер завершает обратный отсчет, раздается звуковой сигнал, и мигает 00. Конфорка отключается. Нажмите любой символ, чтобы выключить сигнал и

Можно использовать данную функцию, когда варочная панель включена, а конфорки не используются. Отображается уровень нагрева 00.

2. Чтобы установить текущее время,

нажмите или . Таймер завершает обратный отсчет, раздается звуковой сигнал, и мигает 00. Нажмите любой символ, чтобы выключить сигнал и мигание. Для выключения функции

. Обратный отсчет оставшегося времени выполняется до 00.

6.8 Система управления

Если при включении нескольких конфорок потребляемая мощность превышает ограничение электропитания, функция распределяет доступную мощность между всеми конфорками. Варочная панель контролирует степень нагрева для защиты плавких предохранителей, установленных на домашнем электрощите.

• Если варочная панель достигает максимальной доступной мощности (см. табличку с техническими данными), мощность конфорок автоматически уменьшается.

• Значение уровня нагрева конфорки, выбранной первой, всегда будет приоритетом. Оставшаяся мощность будет разделена между другими конфорками в соответствии с порядком

• Для конфорок с пониженной мощностью линейка управления мигает и отображает максимально доступные для них уровни нагрева.

• Подождите, пока дисплей перестанет мигать, или уменьшите уровень нагрева последней выбранной конфорки. Конфорки будут работать с пониженным уровнем нагрева. При необходимости вручную меняйте мощность нагрева конфорок.

Функция автоматически регулирует температуру воды, чтобы она не переливалась по достижении точки

РУССКИЙ 247Если в конфорке, которую вы хотите использовать, еще сохранилось остаточное тепло (горит индикатор / / ), раздастся звуковой сигнал и запуска функции не произойдет. Эта функция не работает посудой с антипригарным покрытием. ПРЕДУПРЕЖДЕНИЕ Не используйте эту функцию с пустой

Не оставляйте варочную панель без присмотра во время работы данной

1. Поставьте кастрюли с 1–5 л холодной

воды на конфорки, для которых требуется включить эту функцию. Если поставить кастрюлю только на одну конфорку, эта функция включится автоматически.

2. Коснитесь для включения варочной

3. Коснитесь , чтобы включить

Конфорки, на которых в настоящий момент можно использовать данную функцию, будут отмечены мигающим значком .

4. Коснитесь любой области на ползунке

выбранной конфорки. Начнется выполнение функции. После запуска функции над ползунком загорятся индикаторы и включится

Если в течение 5 секунд не поставить кастрюлю на одну из конфорок, функция автоматически выключится. Когда функция достигнет точки кипения, варочная панель выдаст звуковой сигнал, а уровень нагрева будет автоматически установлен на приготовление на медленном огне. Чтобы выключить эту функцию до достижения точки кипения, коснитесь или 0. Чтобы выключить эту функцию после достижения точки кипения, коснитесь ползунка и вручную отрегулируйте уровень

При включении Пауза или снятии кастрюли функция отключается. Если на одной из конфорок установлен Таймер обратного отсчета и заданное время истекает до начала кипения, функция автоматически выключается. Советы и рекомендации

• Эта функция лучше всего подходит для кипячения воды и варки картофеля.

• При использовании чайников и гейзерных кофеварок функция может работать некорректно.

• Наполните кастрюлю холодной водой до половины или на три четверти, но не выше 4 см до ее края. Не используйте меньше одного л или больше пяти л литров воды. Общий вес воды (или воды и картофеля) должен находиться в пределах от 1 до 5 кг. max. 5l / 5kg / 75% min. 1l / 1kg / 50%

• Для оптимальных результатов берите только целый неочищенный картофель средних размеров. Позаботьтесь о том, чтобы посуда не была слишком плотно наполнена картофелем.

• Во время фазы нагрева не рекомендуется энергично перемешивать блюда в других кастрюлях и одновременно готовить (жарить или кипятить) на других

• Во время работы функции не создавайте сторонние вибрации, например блендером, и не оставляйте мобильный телефон рядом с прибором. 248 РУССКИЙ• В зависимости от вида блюда и посуды можно отрегулировать уровень нагрева после закипания.

• Когда вода закипит, добавьте соль.

• Используйте крышку для экономии

Таблица отображает основную структуру

Пользовательские настройки

Установка Возможные ва‐

b Звук Вкл / Выкл (--) P Ограничение

H Режим вытяжки 0 - 6 E Журнал сигналов тревоги/ошибок Список недавних сигналов тревоги/

Для ввода пользовательских параметров: нажмите и удерживайте в течение 3 секунд. Затем нажмите и удерживайте . Параметры отображаются на таймере конфорок с левой стороны. Навигация по меню: меню состоит из символа настройки и значения. На заднем таймере появляется символ, а на переднем – значение. Для переключения между настройками нажмите на переднем таймере. Для изменения заданного значения нажмите

переднем таймере. Для выхода из меню нажмите . OffSound Control Звуки можно включить/выключить в меню > Пользовательские настройки. См. раздел «Структура меню». Когда звуки выключены, вы по-прежнему слышите звук, если:

• вы нажмете на неактивный символ.

7. ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

7.1 Автоматическое выключение

Данная функция автоматически выключает варочную панель, если:

• выключены все конфорки

• После включения варочной поверхности не задаются ни уровень нагрева, ни скорость вентилятора,

• панель управления чем-либо залита или на ней что-либо находится дольше десяти секунд (сковорода, тряпка). Выдается звуковой сигнал, и варочная панель выключается. Удалите предмет или очистите панель управления.

• Варочная поверхность становится слишком горячей (например, когда жидкость в кастрюле полностью выкипает). Перед использованием варочной панели дайте конфорке

• Вы не выключили конфорку и не изменили уровень нагрева. Через некоторое время выключается варочная поверхность. Соотношение уровня нагрева и времени, по истечении которого варочная панель выключается: Настройки нагрева Варочная панель выключается через

РУССКИЙ 2497.2 Пауза Эта функция устанавливает для всех работающих конфорок наименьший уровень нагрева. При работе функции возможно использование символов и . Все остальные символы на панелях управления заблокированы. Даная функция не отключает функции

1. Для включения функции нажмите

Уровень нагрева будет понижен до значения «1».

2. Для выключения функции: нажмите

Отобразится предыдущий уровень

Во время работы варочной панели можно заблокировать панель управления. Это предотвращает случайное изменение уровня нагрева. Сначала задайте уровень нагрева. Для включения функции нажмите кнопку

Для выключения функции нажмите кнопку повторно. Функция выключается при выключении варочной поверхности.

Эта функция предотвращает случайное использование варочной поверхности. Для включения функции нажмите . Не устанавливайте уровень нагрева. Нажмите и удерживайте в течение 3 секунд, пока не появится индикатор над символом. Выключите варочную поверхность с

После выключения варочной поверхности данная функция продолжает работать. Индикатор над

Для выключения функции нажмите . Не устанавливайте уровень нагрева. Нажмите и удерживайте в течение 3 секунд, пока индикатор над символом не погаснет. Выключите варочную поверхность с помощью . Приготовление при включенной функции: нажмите и удерживайте в течение 3 секунд, пока не исчезнет индикатор над символом. Варочной поверхностью можно пользоваться. При выключении варочной поверхности с помощью функция снова работает.

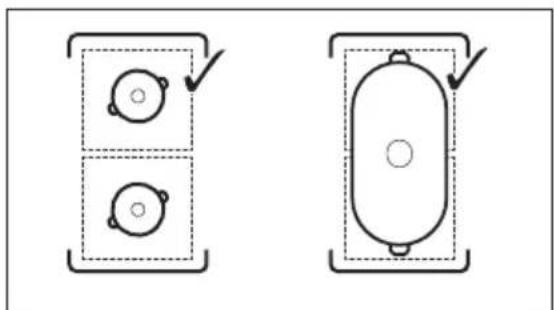

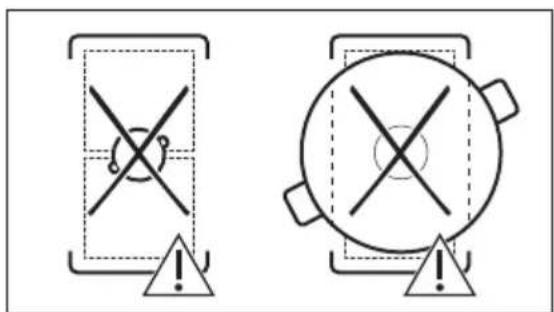

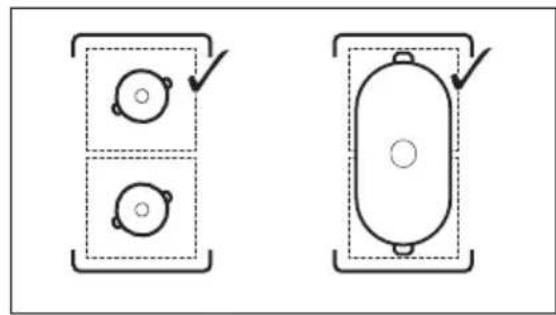

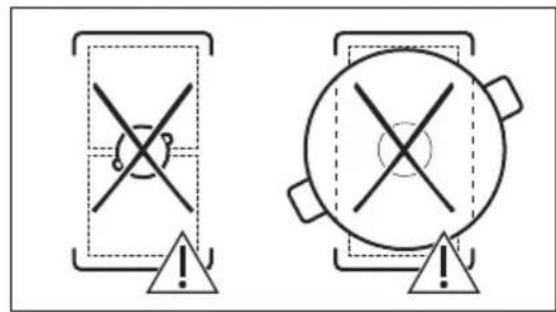

Функция действует, когда посуда накрывает центры двух конфорок. Дополнительную информацию о правильном размещении посуды см. в разделе «Использование конфорок». При работе SenseBoil® функция не включается. Эта функция служит для объединения двух левых конфорок, в результате чего они работают как одна конфорка. Сначала следует установить уровень нагрева одной из левых конфорок. Включение функции: коснитесь

задать или изменить уровень нагрева, коснитесь одной из сенсорных кнопок управления. Выключение функции коснитесь: коснитесь . Конфорки работают независимо друг от друга.

Это современная функция с использованием автоматики, 250 РУССКИЙсвязывающей варочную поверхность с вытяжкой. Как варочная панель, так и вытяжка поддерживают соединение через порты инфракрасной связи. Скорость вращения вентилятора задается автоматически в зависимости от настроек режима работы и температуры самой горячей посуды на варочной панели. Вентилятором также можно управлять

В большинстве вытяжек система дистанционного управления по умолчанию выключена. Перед использованием функции включите ее. Дополнительную информацию см. в руководстве пользователя для

Автоматическая работа функции Для включения данной функции в автоматическом режиме установите значение автоматического режима на H1 – H6. Изначально установлен режим H5 варочной панели. Вытяжка реагирует при каждом включении варочной панели. Варочная панель регулирует скорость вращения вентилятора, автоматически определяя температуру кухонной посуды. Автоматические режимы

H0 Выкл Выкл Выкл H1 Вкл Выкл Выкл

ра 1 H3 Вкл Выкл Скорость

ра 1 H4 Вкл Скорость

ра 1 H5 Вкл Скорость

Варочная панель отслеживает процесс кипения и автоматически выбирает соответствующую ско‐ рость вентилятора.

Варочная панель отслеживает процесс обжарки и автоматически выбирает соответствующую ско‐ рость вентилятора.

В этом режиме вентилятор и освещение вклю‐ чаются вне зависимости от температуры. Изменение автоматического режима

1. Выключите варочную панель.

2. Нажимайте на в течение 3 секунд.

Дисплей загорится и погаснет.

3. Нажимайте на в течение 3 секунд.

4. Нажмите несколько раз на

индикаторе высветится H.

5. Нажмите на таймере на и выберите

автоматический режим. Для управления вытяжкой непосредственно с панели вытяжки, выключите автоматический режим

По завершении приготовления и после выключения варочной панели вентилятор вытяжки может продолжать работать в течение определенного периода времени. По истечении указанного периода система автоматически выключает вентилятор, не допуская возможности его случайного включения в течение следующих 30 секунд. Ручное управление скоростью вентилятора Управлять функцией можно также в ручном режиме. Нажмите на при включенной варочной панели. Автоматический режим работы функции РУССКИЙ 251отключился, теперь скорость вентилятора можно изменять вручную. При нажатии на скорость вентилятора увеличивается на один уровень. При достижении максимального уровня следующее нажатие на переводит скорость вентилятора вытяжки на уровень «0», что приводит к его остановке. Для повторного включения вентилятора на скорости 1

Чтобы включить автоматический режим, выключите варочную поверхность и снова ее включите. Включение освещения Вы можете настроить автоматическое включение освещения на варочной поверхности при каждом ее включении. Для этого задайте автоматический режим, выбрав из диапазона H1 – H6. Индикатор на вытяжке выключается через 2 минуты после выключения варочной панели.

См. главы, содержащие Сведения по технике безопасности.

В индукционных конфорках используется электромагнитное поле, которое очень быстро нагревает

Используйте индукционные конфорки с подходящей кухонной посудой.

• Во избежание перегрева и для более эффективной работы конфорок посуда должна быть с толстыми стенками и плоским днищем.

• Прежде чем ставить посуду на варочную поверхность, убедитесь, что дно посуды сухое и чистое.

• Старайтесь не задевать кухонной посудой край и углы стекла так как это может привести к появлению сколов или повреждению стеклянной поверхности. Материал посуды

• правильно: чугун, сталь, эмалированная сталь, нержавеющая сталь, посуда с многослойным дном (с надлежащей маркировкой производителя).

• неправильно: алюминий, медь, латунь, стекло, керамика, фарфор. Посуда подходит для использования на индукционных варочных панелях, если:

• вода очень быстро закипает на конфорке, на которой задана максимальная ступень нагрева;

• магнит притягивается к дну посуды. Размеры посуды

• Индукционные конфорки автоматически подстраиваются под размер дна посуды. Размещайте кухонную посуду в центре выбранной конфорки.

• Эффективность конфорки зависит от диаметра кухонной посуды. Для обеспечения оптимальной теплопередачи используйте кухонную посуду, диаметр которой совпадает с размером конкретной конфорки; он не должен быть больше или меньше рекомендованного диаметра. Рекомендованный диаметр кухонной посуды указан в разделе «Технические данные» > «Спецификация конфорок». – Посуда с днищем, размер которого меньше минимально допустимого, получает лишь часть излучаемой конфоркой энергии и вследствие этого нагревается медленнее. 252 РУССКИЙ– По соображениям безопасности и для достижения оптимальных результатов приготовления не используйте кухонную посуду большего размера по сравнению с размером, указанным в спецификации конфорок. Не храните посуду рядом с панелью управления во время приготовления. Это может повлиять на работу панели управления или случайно включить функции варочной панели. См. «Технические данные».

8.2 Шумы во время работы

• потрескивание: посуда изготовлена из нескольких материалов (многослойное

• свист: используется конфорка, для которой задан высокий уровень мощности, а посуда изготовлена из нескольких материалов (многослойное

• гудение: используется высокий уровень

• пощелкивание: раздается щелчок электрического переключателя.

• шипение, жужжание: работает вентилятор. Это нормальное явление. Оно не говорит о какой-либо неисправности.

8.3 Öko Timer (Таймер Eco)

С целью экономии электроэнергии нагреватель конфорки автоматически выключается до того, как прозвучит сигнал таймера обратного отсчета. Время работы конфорки при этом зависит от выбранного уровня нагрева и времени приготовления.

8.4 Упрощенное руководство по

приготовлению Соотношение установки уровня нагрева и энергопотребления конфорки не является линейным. При увеличении уровня нагрева потребление электроэнергии возрастает не в одинаковой пропорции. Это означает, что на среднем уровне нагрева конфорка потребляет менее половины от своей номинальной

Данные, приведенные в таблице, предназначены исключительно для ознакомления. Настройки на‐

Используйте для: Время

1 Сохранения приготовленных блюд

Накройте кухонную посуду крышкой.

1 - 2 Голландский соус, растапливание:

сливочное масло, шоколад, желатин.

5 - 25 Время от времени перемешивайте.

2 Застывание: пышный омлет, запе‐ ченные яйца.

10 - 40 Приготовление под крышкой.

2 - 3 Рис, сваренный на медленном огне,

и молочные блюда, разогрев гото‐

25 - 50 Добавьте воды в количестве, как

минимум вдвое превышающем ко‐ личество риса. Перемешивайте мо‐ лочные блюда на середине пригото‐

3 - 4 Тушение овощей, рыбы, мяса. 20 - 45 Добавьте несколько столовых ложек

воды. Проверяйте количество воды во время процесса приготовления. РУССКИЙ 253Настройки на‐

Используйте для: Время

4 - 5 Приготовление картофеля и других

воды. Проверяйте уровень воды во время процесса приготовления. Держите крышку на кастрюле.

4 - 5 Приготовление значительных объ‐

емов пищи, рагу и супов.

60 - 150 До 3 лл жидкости плюс ингредиен‐

6 - 7 Обжаривание на слабом огне: эска‐

лоп, телятина «кордон блё», котле‐ ты, рубленые котлеты, сосиски, пе‐ чень, заправка для соуса, яйца, бли‐ ны, пирожки.

Переверните при необходимости.

7 - 8 Сильная обжарка, картофельные би‐

точки, стейки из филе говядины,

5 - 15 Переверните при необходимости.

9 Кипячение воды, приготовление макарон. изд., обжаривание мяса (гуляш, жаркое в горшочках), обжаривание картофеля во фритюре. Кипячение большого количества воды. PowerBoost включена.

8.5 Указания и рекомендации по

использованию Hob²Hood При использовании варочной панели с

• Обеспечьте защиту панели вытяжки от прямого солнечного света.

• Не направляйте на панель вытяжки галогеновую лампу.

• Не накрывайте панель управления варочной панели.

• Не перекрывайте сигнал между варочной панелью и вытяжкой (например, рукой, ручкой кухонной посуды или высокой кастрюлей). См.

Изображение вытяжки приведено ниже только в качестве примера. Использование других приборов с дистанционным управлением может привести к блокированию сигнала. Не используйте такие приборы рядом с варочной панелью во время работы Hob²Hood. Вытяжки, поддерживающие функцию Hob²Hood Для ознакомления с полным ассортиментом вытяжек, работающих с этой функцией, просмотрите наш веб-сайт. 254 РУССКИЙВытяжки Electrolux, поддерживающие эту функцию, должны иметь символ .

См. главы, содержащие Сведения по технике безопасности.

9.1 Общая информация

• Очищайте варочную панель после каждого использования.

• Следите за тем, чтобы дно посуды всегда было чистым.

• Царапины или темные пятна на поверхности не влияют на работу варочной панели.

• Используйте для очистки специальное средство, предназначенное для очистки варочных поверхностей.

• Используйте только скребок, предназначенный для варочных панелей со стеклянной поверхностью. Используйте скребок только в качестве дополнительного инструмента после проведения стандартной очистки

Не используйте ножи и другие острые металлические инструменты для очистки стеклянной поверхности.

9.2 Очистка варочной панели

• Удаление следующих загрязнений следует выполнять незамедлительно: расплавленная пластмасса, полиэтиленовая пленка, сахар и пищевые продукты, содержащие сахар. В противном случае эти загрязнения могут привести к повреждению поверхности варочной панели. Соблюдайте осторожность, чтобы не обжечься. Расположите специальный скребок под острым углом к стеклянной поверхности и двигайте его по этой поверхности.

• Удаление следующих загрязнений следует выполнять, только если поверхность варочной панели достаточно остыла: известковый налет, круги от воды, пятна жира, пятна с металлическим отливом. Варочную поверхность следует чистить влажной тряпкой с неабразивным моющим средством. После очистки вытрите варочную панель насухо мягкой тканью.

• Для удаления пятен с металлическим отливом, изменяющим первоначальный цвет поверхности: протрите стеклянную поверхность тканью, смоченной в растворе воде с уксусом.

10. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

См. главы, содержащие Сведения по технике безопасности. РУССКИЙ 25510.1 Что делать, если… Проблема Возможная причина Способ устранения Варочная панель не включает‐ ся или не работает. Варочная панель не подключен к электропитанию, или подключение произведено неверно. Проверьте правильность подключе‐ ния варочной панели и наличие на‐ пряжение в сети. Сработал предохранитель. Проверьте, является ли предохра‐ нитель причиной неисправности. Если предохранитель срабатывает снова и снова, обратитесь к квали‐ фицированному электрику. Уровень нагрева не задавался в течение 60 секунд. Повторно включите варочную па‐ нель и менее чем через 60 секунд установите уровень нагрева. Вы одновременно коснулись двух или более датчиков. Коснитесь только одного датчика. Работает Пауза. См. раздел «Пауза». На панели управления капли воды

Очистите панель управления. Раздается постоянный звуко‐ вой сигнал. Неправильное подключение к электросети. Отключите варочную панель от сети электропитания. Обратитесь к ква‐ лифицированному электрику или проверьте правильность установки

Невозможно установить макси‐ мальную мощность нагрева од‐ ной из конфорок. Другие конфорки потребляют мак‐ симально доступную мощность. Варочная панель работает надле‐ жащим образом. Уменьшите мощность, подводимую к двум конфоркам, подключенным к той же фазе. См. Главу «Система управления мощностью». Выдается звуковой сигнал, и варочная панель выключается. Выдается звуковой сигнал, ко‐ гда варочная панель выклю‐

На один или несколько датчиков положили посторонний предмет. Удалите посторонний предмет с

Варочная панель выключается. На сенсоре оказался посто‐ ронний предмет. Удалите посторонний предмет с

Не включается индикатор оста‐ точного тепла. Конфорка не нагрелась, поскольку работала в течение слишком ко‐ роткого времени или поврежден

Если конфорка проработала доста‐ точно долго, чтобы нагреться, об‐ ратитесь в авторизованный сервис‐

Не работает Hob²Hood. Панель управления накрыта. Снимите посторонний предмет с па‐ нели управления. Используется очень высокая ка‐ стрюля, которая блокирует сигнал. Используйте кастрюлю меньших размеров, переставьте ее на другую конфорку или отрегулируйте вытяж‐ ку вручную. Панель управления нагревает‐

Посуда слишком большая или вы поставили ее слишком близко к панели управления. При использовании большой посуды по возможности ставьте ее на за‐ дние конфорки. 256 РУССКИЙПроблема Возможная причина Способ устранения При нажатии на датчики пане‐ ли управления отсутствует зву‐ ковой сигнал. Звуковая сигнализация отключе‐

Включите звук. См. «Ежедневное ис‐ пользование». Загорится индикатор над сим‐

Работает Защита от детей или Блокир. кнопок. См. разделы «Защита от детей» и «Блокир. кнопок». Линейка управления мигает. На конфорке отсутствует посуда, или конфорка закрыта не целиком. Разместите посуду на конфорке так, чтобы она полностью накрывала

Неподходящий тип посуды. Используйте посуду, которая подхо‐ дит для индукционных варочных па‐ нелей. См. «Указания и рекоменда‐

Диаметр дна посуды слишком ма‐ ленький для данной зоны. Используйте посуду подходящих размеров. См. «Технические дан‐

и появляются одновре‐

Мощность слишком мала из-за по‐ суды неподходящего типа или пу‐ стой посуды. Используйте подходящую посуду. См. «Указания и рекомендации» и «Технические данные». Не включайте конфорки, на которых стоит пустая посуда. и появляются одновре‐

Посуда пустая или содержит жид‐ кость, отличную от воды, напри‐ мер, масло. Избегайте использования данной функции с жидкостями, отличными

и появляются одновре‐

В посуде слишком много или сли‐ шком мало воды. Поставлена вариться пища, от‐ личная от картофеля с водой. Точка кипения сместилась по вре‐ мени и функции, SenseBoil® не удалось сработать надлежащим

Для кипечения воды и варки карто‐ феля используйте только SenseBoil®. См. «Указания и реко‐

Выдается сигнал, индикаторы над мигают, а функция SenseBoil® не запускается. Ни одна из конфорок не готова к использованию SenseBoil®. На конфорках, которые вы собирае‐ тесь выбрать, еще имеется оста‐ точное тепло или они еще исполь‐

Завершите приготовление и выбе‐ рите свободную конфорку без оста‐ точного тепла. SenseBoil® не работает. Слишком низкий уровень мощно‐ сти варочной панели. Установите более высокое значение уровня мощности. Убедитесь, что выбранный уровень мощности соот‐ ветствует номиналу предохраните‐ лей, установленных на домашнем электрощите. См. раздел «Перед первым использованием» > « Огра‐ ничение мощности». РУССКИЙ 257Проблема Возможная причина Способ устранения Загорается и цифра. Произошла ошибка в работе ва‐ рочной панели. Выключите и снова включите вароч‐ ную панель спустя 30 секунд. Если снова загорится , отключите ва‐ рочную панель от сети электропита‐ ния. Примерно через 30 секунд сно‐ ва включите варочную панель. Если неисправность устранить не уда‐ лось, обратитесь в авторизованный сервисный центр.

10.2 Если проблему не удалось

Если самостоятельно справиться с проблемой не удается, обратитесь в магазин, в котором был приобретен прибор, или в авторизованный сервисный центр. Сообщите сведения, указанные на табличке с техническими данными. Убедитесь, что варочная панель эксплуатировалась правильно. В случае неправильной эксплуатации прибора техническое обслуживание, предоставляемое специалистами сервисного центра или продавца, будет платным, даже если срок гарантии еще не истек. Информация о гарантийном сроке и авторизованных сервисных центрах приведена в гарантийном свидетельстве.

11. ТЕХНИЧЕСКИЕ ДАННЫЕ

11.1 Табличка с техническими

Модель KIS62453I Продуктовый номер (PNC) 949 599 321 00 Тип 61 B4A 01 AA 220 - 240 В / 400 В 2N, 50 Гц Индукционная 7.35 кВт Изготовлено в: Германия Серийный №................. 7.35 кВт ELECTROLUX

11.2 Спецификация конфорок

Конфорка Номинальная мощность (мак‐ симальный уро‐ вень нагрева)

PowerBoost [Вт] Максимальная продолжитель‐

Левая передняя 2300 3200 10 125 - 210 Левая задняя 2300 3200 10 125 - 210 Правая передняя 1400 2500 4 125 - 145 Задняя правая 1800 2800 10 145 - 180 Мощность конфорок может незначительно отличаться от приведенных в таблице данных. Она меняется в зависимости от материала и размера кухонной посуды. 258 РУССКИЙДля достижения оптимальных результатов приготовления используйте кухонную посуду, диаметр которой не превышает указанный в таблице.

12. ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ

12.1 Технические данные

Модель KIS62453I Тип конфорочной (варочной) панели Встраиваемая варочная

Количество рабочих зон и/или участков 4 Технология нагревания Индукция Диаметр полезной рабочей поверхности для ка‐ ждой электрически нагреваемой рабочей зоны (Ø) Правая передняя Задняя правая

Длина и ширина полезной рабочей поверхности для каждой электрически нагреваемой рабочей зоны или участка (длина L; ширина W) Левая передняя L 22.1 см W 21.8 см Длина и ширина полезной рабочей поверхности для каждой электрически нагреваемой рабочей зоны или участка (длина L; ширина W) Левая задняя L 22.1 см W 21.8 см Потребление энергии каждой рабочей зоны или участка на килограмм (EC electric cooking, Ecw) Левая передняя Левая задняя Правая передняя Задняя правая

Потребление энергии конфорочной (варочной) панели на килограмм (EC electric hob, EChob)

IEC / EN 60350-2 - Бытовые электрические приборы для приготовления пищи – Часть 2: Варочные панели – Методы измерений эксплуатационных характеристик. Данные энергопотребления относятся к зонам нагрева, которые идентифицируются по отметкам соответствующих конфорок.

12.2 Энергосбережение

Вы можете экономить электроэнергию во время ежедневного приготовления пищи, следуя приведенным ниже рекомендациям.

• Когда вы нагреваете воду, используйте только необходимое количество.

• По возможности всегда накрывайте кухонную посуду крышками.

• Размещайте кухонную посуду непосредственно в центре выбранной

• Для поддержания блюда в теплом состоянии и для растапливания продуктов используйте остаточное

Материалы с символом следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы РУССКИЙ 259помогаете защитить окружающую среду и здоровье человека. Не выбрасывайте вместе с бытовыми отходами бытовую технику, помеченную символом . Прибор следует доставить в место раздельного накопления и сбора отходов потребления или в пункт сбора использованной бытовой техники для последующей утилизации. 260 РУССКИЙДобро дошли у Electrolux! Хвала што сте изабрали наш уређај. Прибавите савете за коришћење, брошуре и информације за решавањепроблема, сервис и поправку:www.electrolux.com/supportЗадржано право измена.

Ставите поклопац на посуду.

• По могућности на посуде увек ставите

• Посуду ставите тачно на средину зоне

масло, шоколад, желатин.

За потреби перевертайте продукти.

5 - 15 За потреби перевертайте продукти.
